Tworzenie projektów instalacji elektrycznych

PROGRAM ĆWICZENIOWY DO PROJEKTOWANIA

R13y6zMI4ixu0
1
R1VjNAuK6gLD7
Tworzenie projektów instalacji elektrycznych
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY-SA 3.0.

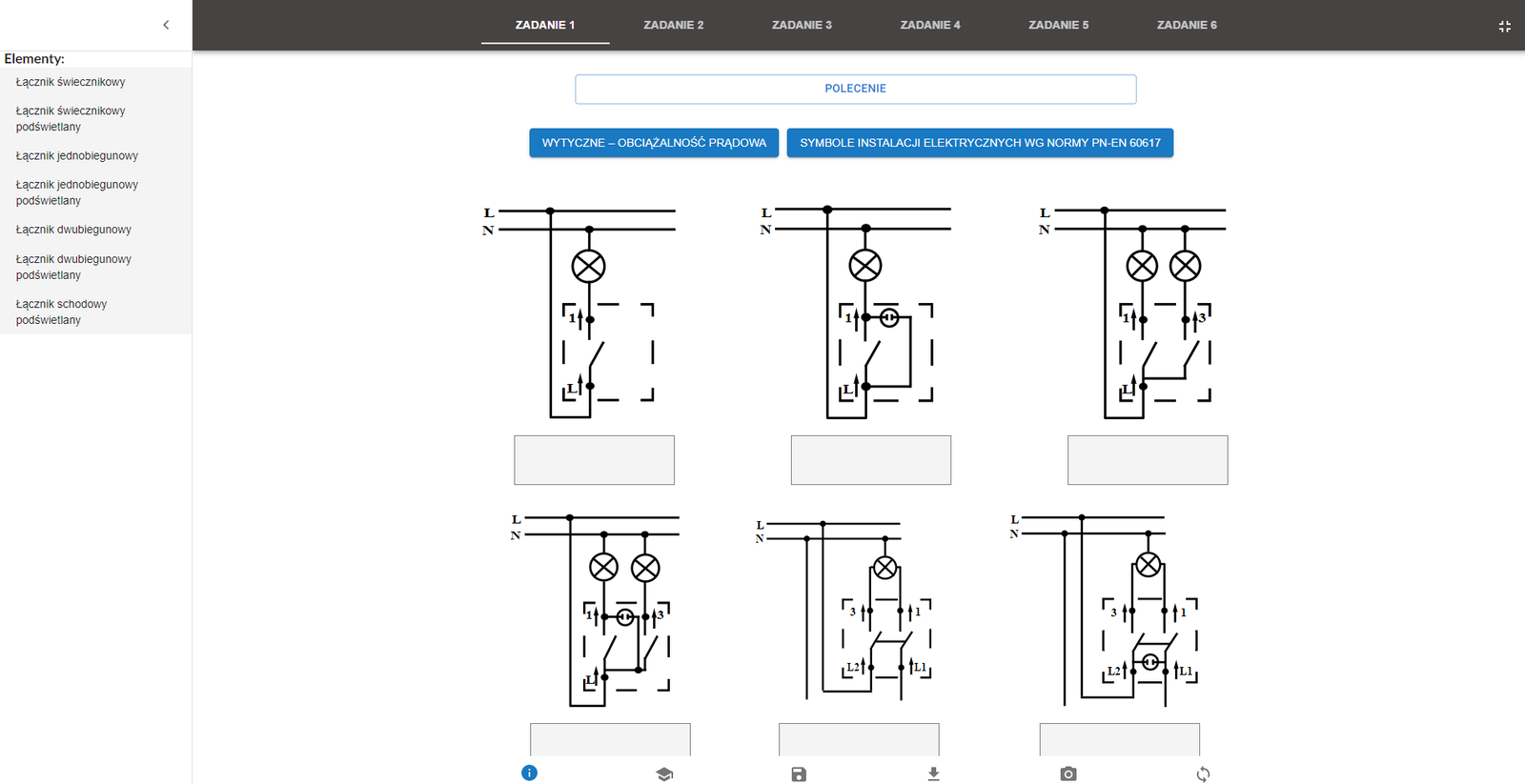

Projekt ćwiczeniowy. Tworzenie projektów instalacji elektrycznych.

Ćwiczenie 1
RKG7XdvoJupcX
Przyporządkuj nazwę do odpowiedniego łącznika. łącznik świecznikowy Możliwe odpowiedzi: 1. Wyposażony jest w pojedynczy przycisk, dokonuje łączenia dwóch obwodów oraz działa na zasadzie przełącznika. 2. Wyposażony jest w dwa lub więcej przycisków. 3. To najprostszy z elektrycznych łączników - pojedynczy. Jego zadaniem jest załączenie i odłączenie obwodu. łącznik jednobiegunowy Możliwe odpowiedzi: 1. Wyposażony jest w pojedynczy przycisk, dokonuje łączenia dwóch obwodów oraz działa na zasadzie przełącznika., 2. Wyposażony jest w dwa lub więcej przycisków., 3. To najprostszy z elektrycznych łączników - pojedynczy. Jego zadaniem jest załączenie i odłączenie obwodu. łącznik dwubiegunowy Możliwe odpowiedzi: 1. Wyposażony jest w pojedynczy przycisk, dokonuje łączenia dwóch obwodów oraz działa na zasadzie przełącznika., 2. Wyposażony jest w dwa lub więcej przycisków. 3. To najprostszy z elektrycznych łączników - pojedynczy. Jego zadaniem jest załączenie i odłączenie obwodu.
R1XWVcnlx3aDX
Ćwiczenie 2
Zaznacz poprawne odpowiedzi.
Od jakich warunków zależy dobranie rodzaju przewodów i sposób ich montażu?
Ćwiczenie 3
Rq68iKboQPadr
Zaznacz poprawne odpowiedzi.
Z jakich elementów składa się schemat podłączenia wyłączników schodowych? Możliwe odpowiedzi: 1. zasilający przewód L fazowy, 2. neutralny przewód N, 3. przewód ochronny PE, 4. przewody P1 i P2, 5. źródła światła, 6. wyłączniki schodowe WS1 i WS2, 7. łączniki szeregowe, 8. łączniki schodowe
Ćwiczenie 4
RmrWFwBC9flBq
Określ, z jakiego tworzywa wykonane są kable zasilające. Możliwe odpowiedzi: 1. z miedzi, 2. z aluminium
Ćwiczenie 5
Rkn5YToCvbQLX
Dopasuj pojęcie do jego definicji. łącznik szeregowy Możliwe odpowiedzi: 1. Znajduje zastosowanie najczęściej w hotelach. Urządzenia tego typu są podłączone pod dwie grupy lamp, ale włączona może być tylko jedna z nich. 2. Występuje powszechnie pod nazwą gniazdka. Jest to rodzaj złącza stanowiącego część instalacji elektrycznej. Służy do przyłączania odbiorników energii elektrycznej. 3. Posiada wbudowany styk ochronny służący do uziemienia lub zerowania przyłączonych do gniazda odbiorników. Gniazda i wtyczki są tak skonstruowane, żeby najpierw nastąpiło połączenie styków ochronnych, a potem prądowych. gniazdo wtykowe instalacyjne Możliwe odpowiedzi: : 1. Znajduje zastosowanie najczęściej w hotelach. Urządzenia tego typu są podłączone pod dwie grupy lamp, ale włączona może być tylko jedna z nich. 2. Występuje powszechnie pod nazwą gniazdka. Jest to rodzaj złącza stanowiącego część instalacji elektrycznej. Służy do przyłączania odbiorników energii elektrycznej. 3. Posiada wbudowany styk ochronny służący do uziemienia lub zerowania przyłączonych do gniazda odbiorników. Gniazda i wtyczki są tak skonstruowane, żeby najpierw nastąpiło połączenie styków ochronnych, a potem prądowych. gniazdo ze stykiem ochronnym Możliwe odpowiedzi: 1. Znajduje zastosowanie najczęściej w hotelach. Urządzenia tego typu są podłączone pod dwie grupy lamp, ale włączona może być tylko jedna z nich. 2. Występuje powszechnie pod nazwą gniazdka. Jest to rodzaj złącza stanowiącego część instalacji elektrycznej. Służy do przyłączania odbiorników energii elektrycznej. 3. Posiada wbudowany styk ochronny służący do uziemienia lub zerowania przyłączonych do gniazda odbiorników. Gniazda i wtyczki są tak skonstruowane, żeby najpierw nastąpiło połączenie styków ochronnych, a potem prądowych.
