Przyczepność, przyleganie np. farby do podłoża drukowegopodłoże drukowepodłoża drukowego lub lakierulakierylakieru do podłoża drukowego farby.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Źródło: Publikacja online. Drukarnia Beniamin, Lakierowanie, https://www.drukarnia-beniamin.pl/lakierowanie.pdf [dostęp 27.04.2022 r.]. Plik pdf o rozmiarze 754 KB w języku polskim.

Aple to obszary drukudruk fleksograficznydruku w pełni pokryte farbąfarby fleksograficznefarbą, zaś nierówne aple to obszary drukudruk fleksograficznydruku z nierównomiernym nasyceniem kolorów na całej powierzchni drukudrukdruku.

• Symulator – Symulator pracy maszyny fleksograficznejD11Ejh7xVSymulator – Symulator pracy maszyny fleksograficznej

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „aple”, https://pl.wikipedia.org/wiki/Apla [dostęp 27.04.2023 r.].

• Źródło: Publikacja online. Biblioteczka techniczna, zeszyt nr 2, Jak sobie radzić z problemami we fleksograii, http://www.mhp.com.pl/gfx/mhp/userfiles/files/pdf/druki-biblio-bledyfle.pdf [dostęp 27.04.2022 r.]. Plik pdf o rozmiarze 106 KB w języku polskim.

Inaczej papier tissue lub papier bibułkowy, wykonany z lekkiego papieru krepowanego, na sucho lub na mokro, oraz z pewnej ilości papieru niekrepowanego, głównie z włókien naturalnych. Papier bibułkowy to bardzo chłonne podłoże drukowepodłoże drukowepodłoże drukowee, które musi być odporne na rozdarcia, o gramaturze do 250 g/mIndeks górny 2². Grubość bibuły ma ogromny wpływ na proces drukudrukdruku, jak również na produkt końcowy. Zgodnie z Polską Normą PN‑EN ISO 12625‑1 „Bibułka tissue i wyroby z bibułki tissue. Część 1: Terminologia”, bibuła bazowa (ang. tissue) ma na ogół gramaturę od 10 g/mIndeks górny 2² do 50 g/mIndeks górny 2² i jest przeznaczona do produkcji jednowarstwowych lub wielowarstwowych produktów z papieru bibułkowego. Bibuła może być przygotowana w postaci arkuszy lub rolek, które mogą być złożone lub rozłożone, wytłaczane lub niewytłaczane, z laminacją lub bez, zadrukowane lub niezadrukowane. Służy do produkcji np. serwetek jednorazowych, papieru toaletowego, ręczników papierowych.

R1SuOHpu4h3v7

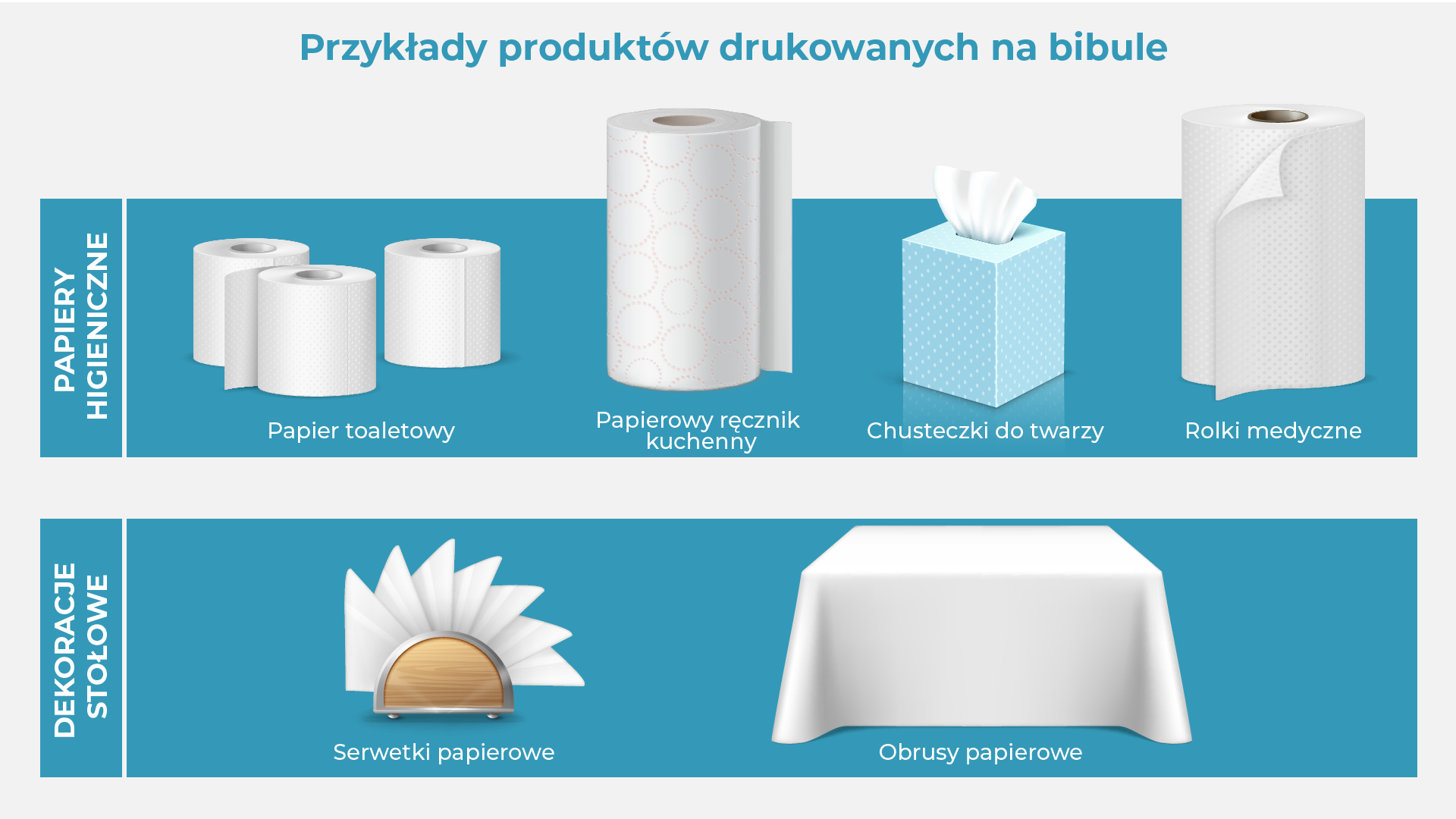

Grafika przedstawia przykłady produktów drukowanych na bibule. U góry widoczny jest napis z niebieskich liter Przykłady produktów drukowanych na bibule. Poniżej w dwóch wierszach widoczne są produkty. Po lewej stronie wierszy widoczne są napisy: w górnym Papiery higieniczne, w dolnym Dekoracje stołowe. W górnym wierszu od lewej widać papier toaletowy, papierowy ręcznik kuchenny, chusteczki do twarzy i rolki medyczne. W dolnym wierszu od lewej widać serwetki papierowe i obrusy papierowe.

• Gra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibuleDLKwsK9XiGra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibule

• Źródło: Strona internetowa AKE BOOSE, Czym jest tissue?, https://akeboose.pl/druk-tissue/ [dostęp 27.04.2023 r.].

Wszelkie techniki przenoszenia obrazu na podłożepodłoże drukowepodłoże, zarówno przy użyciu klasycznych form drukowychforma drukowaform drukowych (techniki analogowe, np. offset, fleksografia, rotograwiura), jak i powielania bezpośrednio z komputera (techniki cyfrowe: inkjet, elektrofotografia).

RDmD23ngHPrV3

Zdjęcie przedstawia poglądową arkuszową maszynę drukującą, z podłożem drukowym w formie arkusza, na którym wykonywany jest druk. Widoczne są stalowe cylindry i część mechanizmu maszyny drukującej.

• Sekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibuleDYuDaop0fSekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibule

• Źródło: Strona internetowa JKB PRINT, Poligrafia – co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 27.04.2023 r.].

Popularna technika drukarska zaliczana do technik wypukłych bezpośrednich, polegająca na tym, że obraz z wypukłej elastycznej formy drukowejforma drukowa fleksograficznaformy drukowej, wykonanej z fotopolimerów, w której miejsca drukujące są wyżej od miejsc niedrukujących, jest przenoszony bezpośrednio na podłoże drukowepodłoże drukowepodłoże drukowe. Fleksografia jest stosowana powszechnie w drukudrukdruku np. etykiet, opakowań giętkich, zadruku tektury falistej, a także materiałów z bibułybibułabibuły (np. chusteczek czy serwetek).

RyDSwzY5wFD8k

Grafika przedstawia poglądowo maszyna fleksograficzną. Maszyna ma układ szeregowy, jest zbudowana z ośmiu zespołów drukująco‑farbowych. Na przodzie maszyny widoczne schodki, które prowadzą do panelu sterującego maszyną.

• Sekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibuleDYuDaop0fSekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibule

• Źródło: Strona internetowa Anifilex, Czym charakteryzuje się druk fleksograficzny, https://aniflex.pl/component/content/article?id=108:czym-charakteryzuje-sie-druk-fleksograficzny&Itemid=101 [dostęp 27.04.2023 r.].

Element zespołu farbowego maszyny fleksograficznejzespoły farbowe maszyn fleksograficznychzespołu farbowego maszyny fleksograficznej, który jest częściowo zanurzony w farbiefarby fleksograficznefarbie wypełniającej kałamarz farbowy i wykonuje stałe obroty, dzięki czemu na jego powierzchnię nakładana jest warstwa farbyfarby fleksograficznefarby.

• Animacja 3D – Budowa drukujących maszyn w technikach fleksograficznychDaDnDWxHhAnimacja 3D – Budowa drukujących maszyn w technikach fleksograficznych

• Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

W drukowaniu fleksograficznym wykorzystuje się różne rodzaje farb, które dobiera się do podłoża drukowegopodłoże drukowepodłoża drukowego. Są to na ogół farby rozpuszczalnikowe, wodorozcieńczalne, utrwalane promieniowaniem UV lub utwardzalne chemicznie. Każda farba ma swoje właściwości, czyli napięcie powierzchniowe, lepkość, stopień pigmentacji, sposób i warunki utrwalenia. Napięcie powierzchniowe farby zależne jest od jej składu chemicznego i dodatków – aby farba spełniła swoją funkcję, jej napięcie powierzchniowe musi być niższe od napięcia powierzchniowego podłoża drukowegopodłoże drukowepodłoża drukowego. Odpowiednia lepkość farby gwarantuje swobodne jej wydostawanie się z kałamarzyków wałka rastrowegowałek rastrowywałka rastrowego – niska lepkość może powodować rozpływanie się na podłożu drukowympodłoże drukowepodłożu drukowym, szczególnie niechłonnym, zaś na podłożachpodłoże drukowepodłożach chłonnych może skutkować obniżeniem gęstości optycznej obrazu.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Źródło: Strona internetowa POLYFLEX TRADE, •O farbach fleksograficznych słów kilka*, https://polyflextrade.com/druk-fleksograficzny/farby/ [dostęp 27.04.2023 r.].

Rodzaj fali w tekturze falistej, oznaczany literami: A – fala wysoka, B – fala niska, C – fala średnia, D i K – fala bardzo wysoka, E – mikrofala, F, G i N – mini fala. Wysokość fali jest wyrażana w milimetrach.

• Gra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibuleDLKwsK9XiGra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibule

• Źródło: Strona internetowa czarujemyopakowaniami.wordpress.com, •Rodzaje tektury*, https://czarujemyopakowaniami.wordpress.com/tektura/rodzaje-tektury/ [dostęp 27.04.2023 r.].

Zwana też matrycą drukarską. To element konwencjonalnej maszyny drukarskiej podczas drukowania, zwykle w postaci płyty z naniesionym obrazem graficznym, który jest przenoszony (pośrednio lub bezpośrednio), przy użyciu farbfarby fleksograficznefarb drukarskich, na zadrukowywane podłożepodłoże drukowepodłoże.

• Animacja 3D – Budowa drukujących maszyn w technikach fleksograficznychDaDnDWxHhAnimacja 3D – Budowa drukujących maszyn w technikach fleksograficznych

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „Forma drukowa”, https://pl.wikipedia.org/wiki/Forma_drukowa [dostęp 27.04.2023 r.].

Najczęściej stosowanym materiałem do przygotowania formyforma drukowaformy fleksograficznejdruk fleksograficznyfleksograficznej jest płyta fotopolimerowa o typowych grubościach: 1,14; 1,7; 2,54 i 3,94 mm. Cieńsze formy są stosowane w drukudruk fleksograficznydruku etykiet i opakowań giętkich, grubsze – w drukudruk fleksograficznydruku opakowań tekturowych. W technologii CtP przygotowania formyforma drukowaformy stosuje się najczęściej metodę laserowo‑fotochemiczną i różne typy laserów (np. z diodą fioletową, z diodą podczerwoną, Nd‑Yag), o określonej długości fali, dostosowane do typów używanych płyt (np. fotoczułych czy termoczułych).

R1OgmAaAqotFh

Zdjęcie przedstawia zbliżenie na formę drukową fleksograficzną, wykonaną z płyty fotopolimerowej. W centralnej części zdjęcia widoczne różne napisy na formie drukowej.

• Animacja 3D – Budowa drukujących maszyn w technikach fleksograficznychDaDnDWxHhAnimacja 3D – Budowa drukujących maszyn w technikach fleksograficznych

• Źródło: Strona internetowa zs1wyszkow.edu.pl/, Techniki druku, https://www.zs1wyszkow.edu.pl/uploads/file/blok_informatyczny/techniki_druku.pdf [dostęp 27.04.2022 r.]. Plik pdf o rozmiarze 106 KB w języku polskim.

Inaczej karta technologiczna, którą wykonuje się do każdego zlecenia. To dokumentacja, która jest sporządzona na podstawie danych z zamówienia z uwzględnieniem parku maszynowego w określonych działach produkcyjnych drukarni. Forma graficzna karty technologicznej jest dowolna, ale powinny znaleźć się w niej następujące informacje: numer zlecenia, nazwa lub kod klienta, nazwa pracy, data przyjęcia do realizacji, podstawowe dane technologiczne: nakład arkuszy netto i brutto, format, liczba użytków na arkuszu, rodzaj podłoża drukowegopodłoże drukowepodłoża drukowego, liczbę kolorów i sposób drukowania, rodzaj maszyny i ewentualnie liczbę form drukowychforma drukowaform drukowych, konieczność wykonania odbitki próbnej i wydruku impozycyjnego, sposób obróbki introligatorskiej, nakład netto gotowego produktu i ewentualnie sposób jego pakowania.

ROZmO9hG2En7a

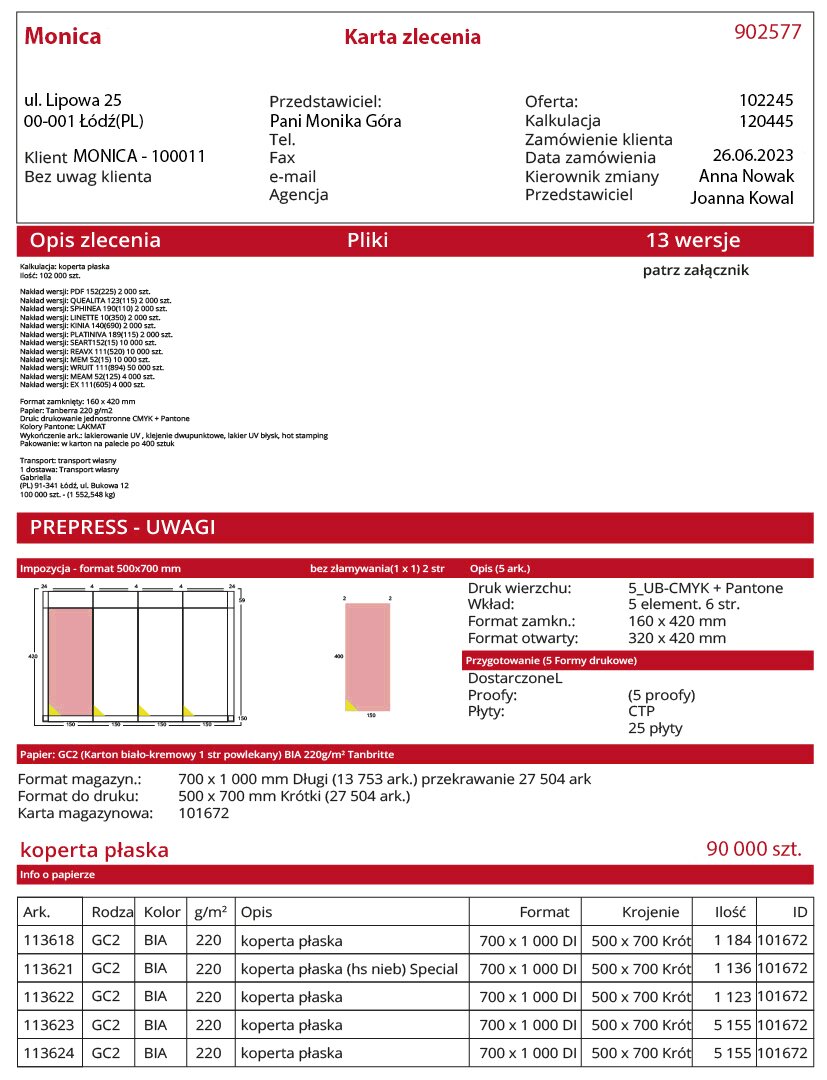

Przykładowa karta zlecenia produkcyjnego

• Symulator – Symulator pracy maszyny fleksograficznejD11Ejh7xVSymulator – Symulator pracy maszyny fleksograficznej

• Źródło: Strona internetowa COMARCH ERP XL, Zlecenia produkcyjne, https://pomoc.comarch.pl/xl/index.php/dokumentacja/zlecenia-produkcyjne/ [dostęp 15.02.2023 r.]. 

To bardzo ważna czynność na każdym etapie drukudruk fleksograficznydruku. Aby minimalizować wystąpienie możliwych wad, np. niedodruki, złe pasowanie kolorów, trapping itp., drukarz fleksograficzny jest wyposażony w narzędzia kontrolne, które pozwalają ocenić czy proces drukudruk fleksograficznydruku przebiega prawidłowo i szybko skorygować ewentualne niepożądane efekty. W celu weryfikacji jakości i stanu form drukowychforma drukowa fleksograficznaform drukowych wykorzystuje się mikroskopy cyfrowe, które pokazują w dużym powiększeniu obraz punktów drukujących na formieforma drukowa fleksograficznaformie. Do kontroli stanu wałków rastrowychwałek rastrowywałków rastrowych, pod kątem ich zużycia lub zabrudzenia, służy mikroskop elektroniczny. Lepkość farbfarby fleksograficznefarb drukarskich sprawdza się z użyciem wiskozymetru. Właściwą barwę nadruku kontroluje się spektrofotometrem na paskach kontrolnych. Przyczepność farbfarby fleksograficznefarb do podłożapodłoże drukowepodłoża i ich odporność na ścieranie jest badane przy użyciu zestandaryzowanych testerów. Kontrolę podłoża drukowegopodłoże drukowepodłoża drukowego, np. napięcie powierzchniowe, wykonuje się za pomocą specjalnych markerów. Aby zweryfikować parametry ustawień maszyny fleksograficznej, np. docisk drukowania, napięcie wstęgi podłożapodłoże drukowepodłoża czy odpowiednie parametry suszeniasuszenie farbysuszenia, stosowane są wideokamery, najczęściej montowane na maszynach.

• Symulator – Symulator pracy maszyny fleksograficznejD11Ejh7xVSymulator – Symulator pracy maszyny fleksograficznej

• Źródło: Parametry oraz systemy kontroli jakości procesów i produktów w fleksografii, wersja 03, Polska Izba Fleksografii, 2013, tłum. z: Parametri e sistemi di controllo di qualita delle lavorazioni e dei prodotti flessografici, ATIF, 2013.

Jedna z metod uszlachetniania polegająca na pokrywaniu powierzchni zadrukowanego podłoża drukowegopodłoże drukowepodłoża drukowego powłoką lakierulakierylakieru o różnej grubości i charakterystyce. Lakierowanie można wykonywać, lakierując całą powierzchnię wydruku lub wybrane części, jeśli chcemy podkreślić jakiś element i nadać mu specjalne cechy, zwiększyć odporność mechaniczną wydruku, np. na zadrapania czy ścieranie, lub zmienić połysk. Do lakierowania służą lakierówkilakierówkalakierówki lub może być ono wykonywane bezpośrednio w maszynie drukującej.

• Gra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibuleDLKwsK9XiGra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibule

• Źródło: Strona internetowa Drukarnia Amicus Skórcz, Lakierowanie druku - rodzaje i zastosowanie, https://www.amicus-druk.eu/blog/item/34-lakierowanie-druku-rodzaje-i-zastosowanie [dostęp 27.04.2023 r.].

Urządzenie służące do zabezpieczania lakieremlakierylakierem powierzchni wydruków w celu zwiększenia ich odporności mechanicznej, np. na zadrapania i na czynniki zewnętrzne typu wilgoć. LakieremlakieryLakierem może być pokrywana cała powierzchnia wydruku lub wybrane jego części. Do lakierowanialakierowanielakierowania wydruków najczęściej stosuje się lakierylakierylakiery dyspersyjne (wodne) lub utrwalane światłem UV.

RsLc0f1QPHLrJ

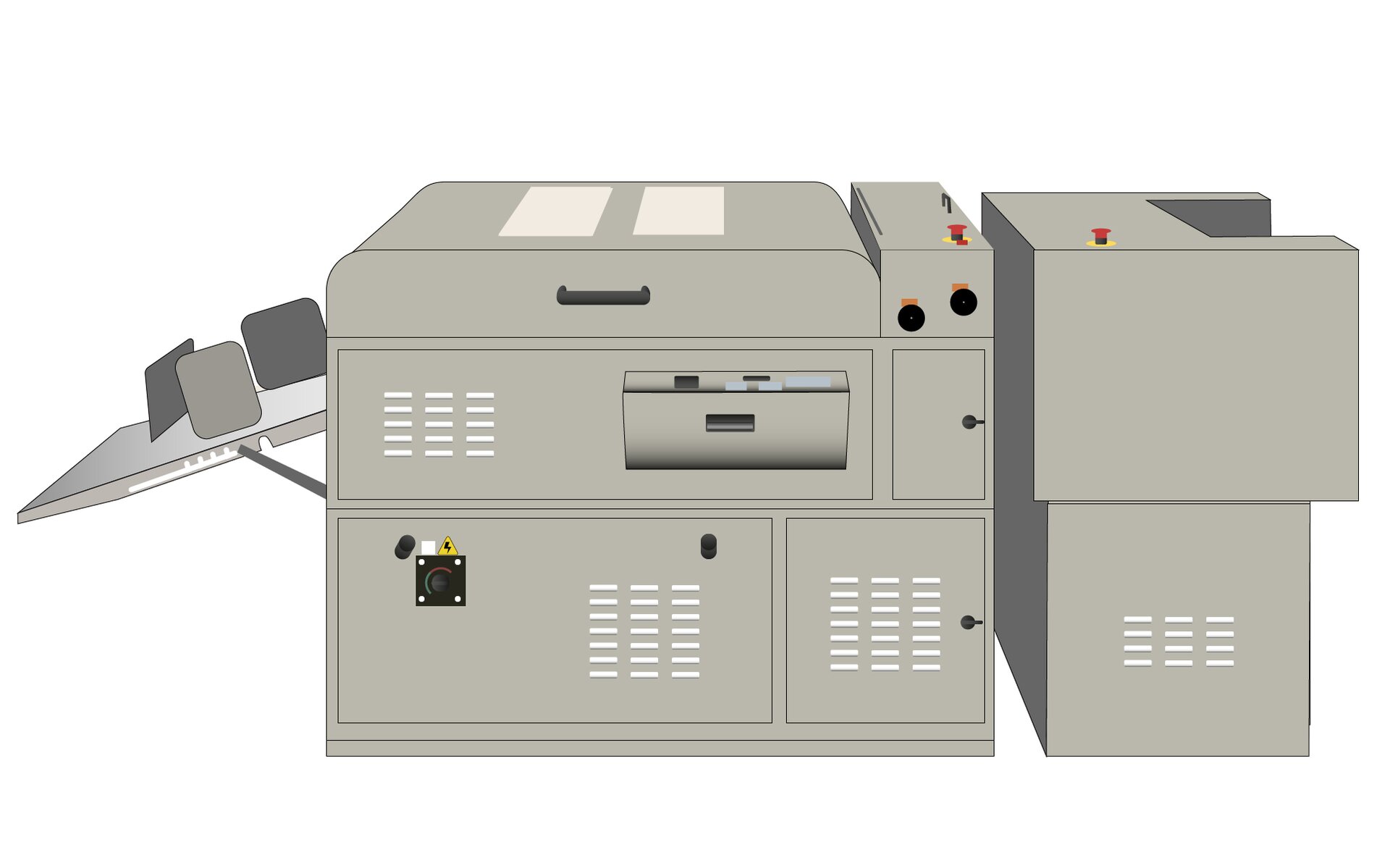

Grafika przedstawia lakierówkę. Urządzenie składa się z dwóch części. Lewy, większy fragment maszyny kształtem przypomina sześcian. Z lewego boku urządzenia odstaje uchylona do góry półka urządzenia oparta na metalowym wsporniku. Od frontu jest zamontowane czworo drzwiczek zamykanych na kluczyk z otworami wentylacyjnymi. Dwoje drzwiczek na dole, dwoje na górze. W lewych dolnych drzwiczkach zamontowany regulator temperatury oraz ponad nim znaczek ostrzegawczy “Uwaga urządzenie pod napięciem”. Drzwiczki powyżej posiadają uchylne do dołu otwór uzupełniający. Powyżej przymocowany do górnej części urządzenia uchwyt. Prawa część urządzenia jest mniejsza od lewej. Jej podstawa wykonana jest na kształt prostopadłościanu. Frontowa ścianka podstawy wyposażona w otwory wentylacyjne. Górna część urządzenia jest nieznacznie większa od podstawy. Od prawej strony wycięcie do odbioru gotowego produktu. Na górnej płaszczyźnie przycisk bezpieczeństwa koloru czerwonego.

• Gra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibuleDLKwsK9XiGra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibule

• Źródło: Strona internetowa EMERGRAF, Lakierówki UV – co warto wiedzieć o nich i o lakierowaniu?, https://emergraf.com.pl/lakierowki-uv-co-warto-wiedziec-o-nich-i-o-lakierowaniu/ [dostęp 27.04.2023 r.].

To produkty ciekłe, barwne lub bezbarwne, przeźroczyste, mające funkcje ochronne lub/i dekoracyjne. Można je nanieść na podłoże drukowepodłoże drukowepodłoże drukowe pokryte lub niepokryte farbą. Proces lakierowanialakierowanielakierowania wykonuje się w lakierówkachlakierówkalakierówkach lub bezpośrednio w maszynie drukującej, w zespołach lakierujących. Lakiery powinny charakteryzować się wysoką adhezjąadhezjaadhezją, czyli przyczepnością do podłoża drukowegopodłoże drukowepodłoża drukowego i farby, oraz odpowiednią lepkością, a także tworzyć elastyczne powłoki i mieć pożądany połysk lub mat. Natomiast nie powinny wpływać na deformację podłożapodłoże drukowepodłoża oraz na zmianę barwy lakierowanych wydruków.

R11AGErNZzK0d

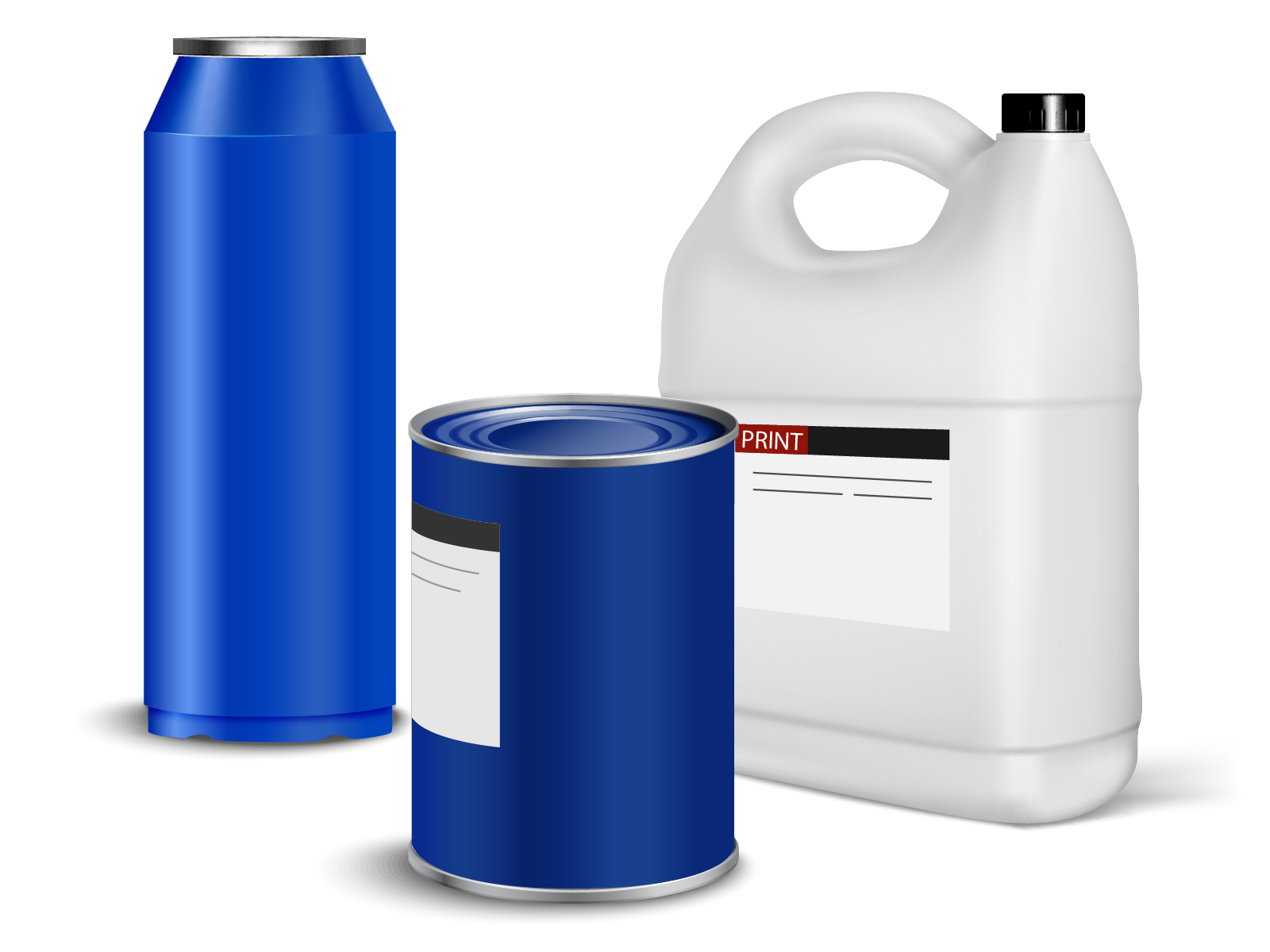

Grafika przedstawia opakowania lakierów fleksograficznych. Od lewej widoczny jest cylindryczny, niebieski pojemnik, u góry zakończony w formie ściętego stożka z metalowym paskiem na samej górze. Pośrodku widoczny jest walcowaty, granatowy pojemnik, z fragmentem etykiety po lewej stronie, pośrodku pojemnika. Po prawej widoczny jest duży biały pojemnik w formie kanistra, z etykietą na bocznej ściance i czarną zakrętką.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Źródło: Publikacja online. Drukarnia Beniamin, Lakierowanie, https://www.drukarnia-beniamin.pl/lakierowanie.pdf [dostęp 27.04.2022 r.]. Plik pdf o rozmiarze 754 KB w języku polskim.

Część tzw. rakla komorowego, czyli podzespołu zespołu farbowegozespoły farbowe maszyn fleksograficznychzespołu farbowego, przez który przepływa farbafarby fleksograficznefarba. W skład podzespołu wchodzi dwie listwy raklowe. Pierwsza usytuowana współbieżnie pełni rolę uszczelniającą w komorze raklowej, zaś druga ustawiona przeciwbieżnie, pod kątem 30–35°, jest raklem roboczym. Listwy raklowe mogą być: stalowe z domieszkami, czasem z powłoką ceramiczną na krawędzi roboczej rakla, ukształtowane jak krawędź robocza, klinowe, zaokrąglone lub z lamelą, o grubości od 0,15 do 0,25 mm; plastikowe (np. polietylenowe, teflonowe, poliestrowe), o niskim stopniu ścierania powierzchni wałka rastrowegowałek rastrowywałka rastrowego, wysokiej odporności chemicznej, o grubości od 0,75 do 2 mm.

R1bWwJaGldCDe

Grafika przedstawia rodzaje listew raklowych. Grafika podzielona jest na trzy prostokąty, powyżej których widoczny jest napis Rodzaje listew raklowych. Od lewej widoczny jest wycinek szarego koła z czarną obwódką, w szarym polu widoczna jest strzałka skierowana grotem zgodnie z ruchem wskazówek zegara, zaś po lewej stronie od koła biegnie szary pasek zakończony linią falistą – poniżej napis: listwa stalowa klinowa. Pośrodku widoczny jest wycinek szarego koła z czarną obwódką, w szarym polu widoczna jest strzałka skierowana grotem zgodnie z ruchem wskazówek zegara, zaś po lewej stronie od koła biegnie szary pasek, z wycięciem przy obwodzie koła, zakończony linią falistą – poniżej napis: listwa stalowa z lamelą. Po prawej widoczny jest wycinek szarego koła z czarną obwódką, w szarym polu widoczna jest strzałka skierowana grotem zgodnie z ruchem wskazówek zegara, zaś po lewej stronie od koła biegnie pomarańczowy pasek, z łukowatym wycięciem przy obwodzie koła, zakończony linią falistą – poniżej napis: listwa plastikowa z lamelą.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Maszyna przeznaczona do druku fleksograficznegodruk fleksograficznydruku fleksograficznego, w której podłoże drukowepodłoże drukowepodłoże drukowe ma postać arkuszy. Służy do drukowania na tekturze falistejtektura falistatekturze falistej, dzięki czemu drukdrukdruk można wykonać na płasko, nie obniżając parametrów wytrzymałościowych tektury. Maszyna fleksograficzna arkuszowa jest zbudowana z samonakładaka do umieszczania stosu tekturytektura falistatektury, zespołów drukujących i farbowych, wykrojnika rotacyjnego oraz wykładaka. W skład zespołu drukującego wchodzą: wałek rastrowywałek rastrowywałek rastrowy, rakiel komorowy, cylinder formowy i dociskowy. Zespół farbowy składa się z kałamarza i zbiornika, duktoraduktorduktora i wałka rastrowegowałek rastrowywałka rastrowego, tzw. aniloxa. DuktorduktorDuktor jest częściowo zanurzony w farbie w kałamarzu i obraca się, dzięki czemu pobiera równomierną warstwę farby, a następnie styka się z wałkiem rastrowymwałek rastrowywałkiem rastrowym, z powierzchni którego nadmiar farby zbierany jest przez listwy raklowelistwa raklowalistwy raklowe.

REz2RApuDhldu

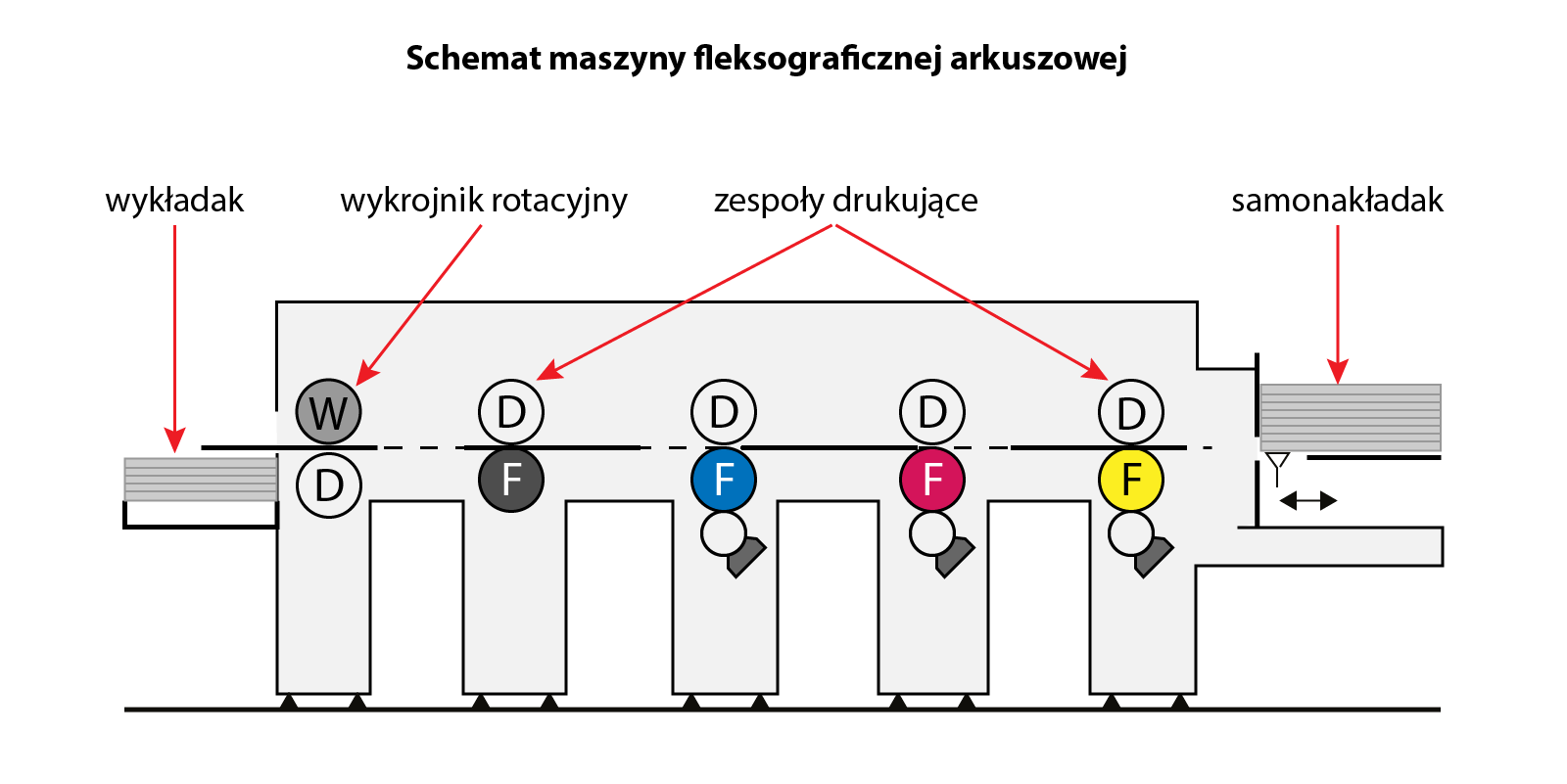

Grafika przedstawia schemat maszyny fleksograficznej arkuszowej widziany z boku. Od prawej strony widoczny jest poziomy samonakładak, następnie widoczne są 4 pionowe zespoły drukujące z zespołami farbowymi w kolorze żółtym, magenta, cyjan i czarny. Następnie widoczny jest wykrojnik rotacyjny. Całość zakończona jest poziomym wykładakiem.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Maszyna przeznaczona do druku fleksograficznegodruk fleksograficznydruku fleksograficznego, w której podłoże drukowepodłoże drukowepodłoże drukowe jest nawinięte na roli. Maszyny wstęgowe dzielimy na wąskowstęgowe, inaczej małoformatowe, ze wstęgą do szerokości 330 mm; średniowstęgowe, inaczej średnioformatowe, ze wstęgą o szerokości między 330 a 680 mm, oraz szerokowstęgowe, inaczej wielkoformatowe, ze wstęgą o szerokości powyżej 600 lub 680 mm. Budowa oraz sposób działania maszyn jest podobny – różni je szerokość wstęgi, metoda mocowania cylindra z formą drukowąforma drukowa fleksograficznaformą drukową w maszynie oraz sposób wyjmowania i czyszczenia wałków rastrowychwałek rastrowywałków rastrowych.

• Animacja 3D – Budowa drukujących maszyn w technikach fleksograficznychDaDnDWxHhAnimacja 3D – Budowa drukujących maszyn w technikach fleksograficznych

• Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Operacja zakładania formy drukowejforma drukowa fleksograficznaformy drukowej na cylinder formowy maszyny drukującej. Na ogół odbywa się poza maszyną drukującą, z wykorzystaniem specjalnych urządzeń do montażu wyposażonych w system kamer, co zapewnia precyzyjne pasowanie.

R1DHYkRF3tzlP

Grafika przedstawia urządzenie do montażu formy drukowej. Widoczny jest stół z prostopadłościennym, białym blatem na czterech metalowych nogach, połączonych w dolnej części metalowymi poprzeczkami. Na blacie widoczny jest niebieski prostokąt z wpisanym w niego zielonym prostokątem – całość symbolizuje formę drukową. Nad formą drukową znajduje się uchwyt z cylindrycznym białym wałkiem usytuowanym prostopadle do formy drukowej. Powyżej wałka, po lewej stronie, widoczny jest niebieski monitor – panel sterujący urządzenia.

• Sekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibuleDYuDaop0fSekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibule

• Źródło: Strona internetowa Print System, Co daje precyzyjny system montażu płyt fleksograficznych?, https://www.printsystems.pl/2016/08/04/daje-precyzyjny-system-montazu-plyt-fleksograficznych/ [dostęp 27.04.2023 r.].

W druku fleksograficznymdruk fleksograficznydruku fleksograficznym to podłoża papierowe lub tworzywowe. Mogą być powlekane lub niepowlekane, np. kartony, tektury faliste, podłoża samoprzylepne, folie czy podłoża gazetowe.

RiCMz9wQAzSlq

Grafika przedstawia podłoże drukowe w roli. Widoczna jest rola białego podłoża drukowego zamocowana na fragmencie maszyny poligraficznej. Widoczna jest l‑kształtna podstawa, od prawej, prostokątnej jej części wychodzi l‑kształtne ramię, podniesione ku górze.

• Sekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibuleDYuDaop0fSekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibule

• Źródło: Strona internetowa Polskiej Izby FLeksografów, O fleksografii, https://flekso.pl/o-fleksografii/ [dostęp 27.04.2023 r.].

Parametr, który ma wpływ na ilość farbyfarby fleksograficznefarby dostarczanej na podłoże drukowepodłoże drukowepodłoże drukowe. Przy zmianach prędkości pracy maszyny kałamarzyki farbowe w różnym stopniu zapełniają się farbąfarby fleksograficznefarbą. W efekcie zmianie podlega też ilość wydatku farbyfarby fleksograficznefarby, co wpływa na prawidłowe odwzorowanie tonów.

• Sekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibuleDYuDaop0fSekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibule

• Jan Kowalczyk, Technologia drukowania, Oficyna Wydawnicza Politechniki Warszawskiej, Warszawa 2019.

Niepożądany efekt polegający na tym, że punkt rastrowypunkt rastrowypunkt rastrowy, o zdefiniowanej wcześniej wielkości, ulega powiększeniu podczas drukowania. Ponieważ przyrost punktu rastrowegopunkt rastrowypunktu rastrowego powstaje praktycznie zawsze, to należy go odpowiednio kontrolowaćkontrola jakości wydruku fleksograficznegokontrolować, rozpoznając uprzednio czynniki mające wpływ na to zjawisko.

R1XwxM2YhuusA

Grafika przedstawia przyrost punktu rastrowego. Na białym tle widoczne są dwa prostokątne pola stworzone z biało‑czarnych kwadracików tworzących szachownicę (po lewej) i z czarno‑białych kwadracików tworzących szachownicę (po prawej). Poniżej, pośrodku czerwona strzałka skierowana grotem w prawo, poniżej której napis Przyrost punktu rastrowego.

• Symulator – Symulator pracy maszyny fleksograficznejD11Ejh7xVSymulator – Symulator pracy maszyny fleksograficznej

• Źródło: Strona internetowa Flekso.pl, Krzysztof Januszewski, O fleksografii, http://flekso.pl/o-fleksografii/ [dostęp 27.04.2023 r.].

Inaczej nazywany kropką czy plamką, to składowa, z której zbudowana jest drukowana grafika. Punkty rastrowe powstają w procesie przetwarzania obrazu cyfrowego widzianego na monitorze, a składającego się z pikseli, na plik zawierający obraz zbudowany właśnie z punktów rastrowych. Ich różne zagęszczenie oraz ułożenie i kształt decydują o tym, w jaki sposób widzimy daną grafikę na wydruku.

RZpvzPhe4nPqH

Grafika przedstawia punkt rastrowy. Widoczne jest sześć kół zrobionych z drobnych punktów o różnej gęstości, ułożonych w dwóch rzędach, po trzy w każdym. Poczynając od lewej strony, dwa koła są intensywnie czarne pośrodku, z zagęszczonymi punktami. Dwa koła pośrodku są mniej intensywnie czarne, z mniejszym zagęszczeniem punktów. Dwa koła po prawej mają bardzo małe zagęszczenie punktów i są tylko zarysowane.

• Symulator – Symulator pracy maszyny fleksograficznejD11Ejh7xVSymulator – Symulator pracy maszyny fleksograficznej

• Źródło: Strona internetowa Flekso.pl, Krzysztof Januszewski, O fleksografii, http://flekso.pl/o-fleksografii/ [dostęp 27.04.2023 r.].

Częścią maszyn fleksograficznych są urządzenia suszące, które – dzięki nadmuchowi ciepłego powietrza lub suszeniu UV – wspomagają suszenie farbyfarby fleksograficznefarby na zadrukowanym podłożupodłoże drukowepodłożu.

R1L87cXZiUGgd

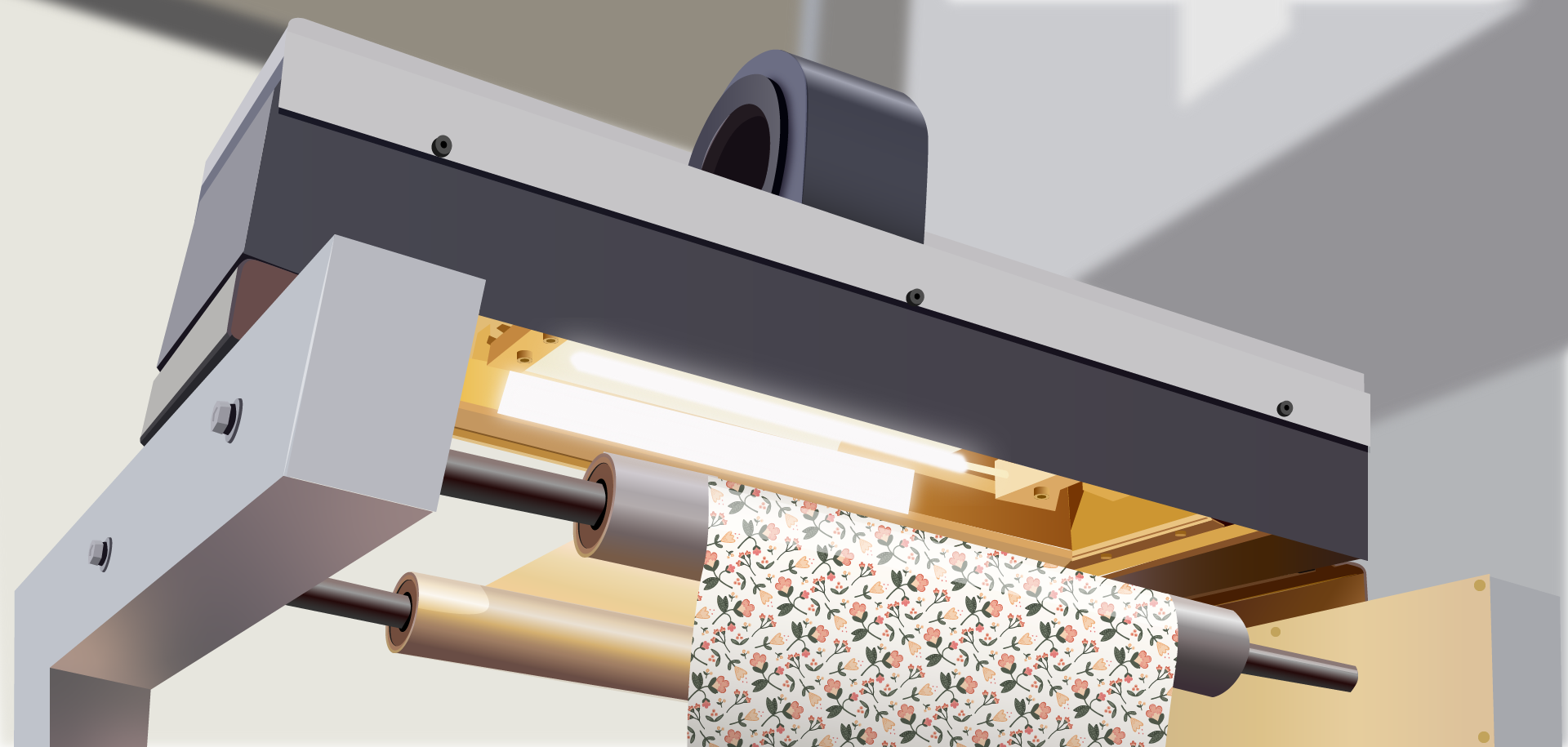

Grafika przedstawia system suszenia farby w maszynie fleksograficznej do bibuły. Widoczna jest pozioma listwa, poniżej której znajduje się jasne pole – źródło światła, umocowana na l‑kształtnym ramieniu. Poniżej dwie poziome rolki, na pierwszej znajduje się zadrukowana bibuła poddawana suszeniu.

• Sekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibuleDYuDaop0fSekwencje filmowe – Podstawowe zagadnienia związane z drukiem fleksograficznym na tekturze falistej i bibule

• Źródło: Strona internetowa Polskiej Izby FLeksografów, O fleksografii, https://flekso.pl/o-fleksografii/ [dostęp 27.04.2023 r.].

To podłoże drukowepodłoże drukowepodłoże drukowe zadrukowywane w technologii fleksograficznej. Służą one do produkcji różnego typu opakowań jednostkowych, zbiorczych oraz logistycznych, które mogą być mogą być składane, klejone lub zszywane. Tektura falista to podłoże sztywne, chłonne, które składa się minimum z trzech warstw i powstaje poprzez sklejenie ze sobą dwóch płaskich i jednej pofalowanej warstwy papieru. Taka budowa zapewnia większą wytrzymałość i amortyzację podłoża drukowego. Jednak ze względu na tę strukturę, tektura falista – w miejscach połączenia płaskich i pofalowanych warstw – ma różną miejscową grubość i twardość. Duże znaczenia ma również ilość i właściwości stosowanego kleju, a powstałe nierówności określane są efektem tarki. W zależności od liczby warstw, z których zbudowana jest tektura, mówimy o tekturze np. 3‑warstwowej lub 5‑warstwowej. Tektury dzieli się także ze względu na rodzaj fali, tzw. flutingflutingfluting, który jest oznaczany literami. Podstawowe parametry to: odległość pomiędzy szczytami dwóch kolejnych fal, wysokość fali i współczynnik pofalowania, czyli stosunek długości rozwinięcia fali do jej długości w tekturze.

R1HbieRi0iRnw

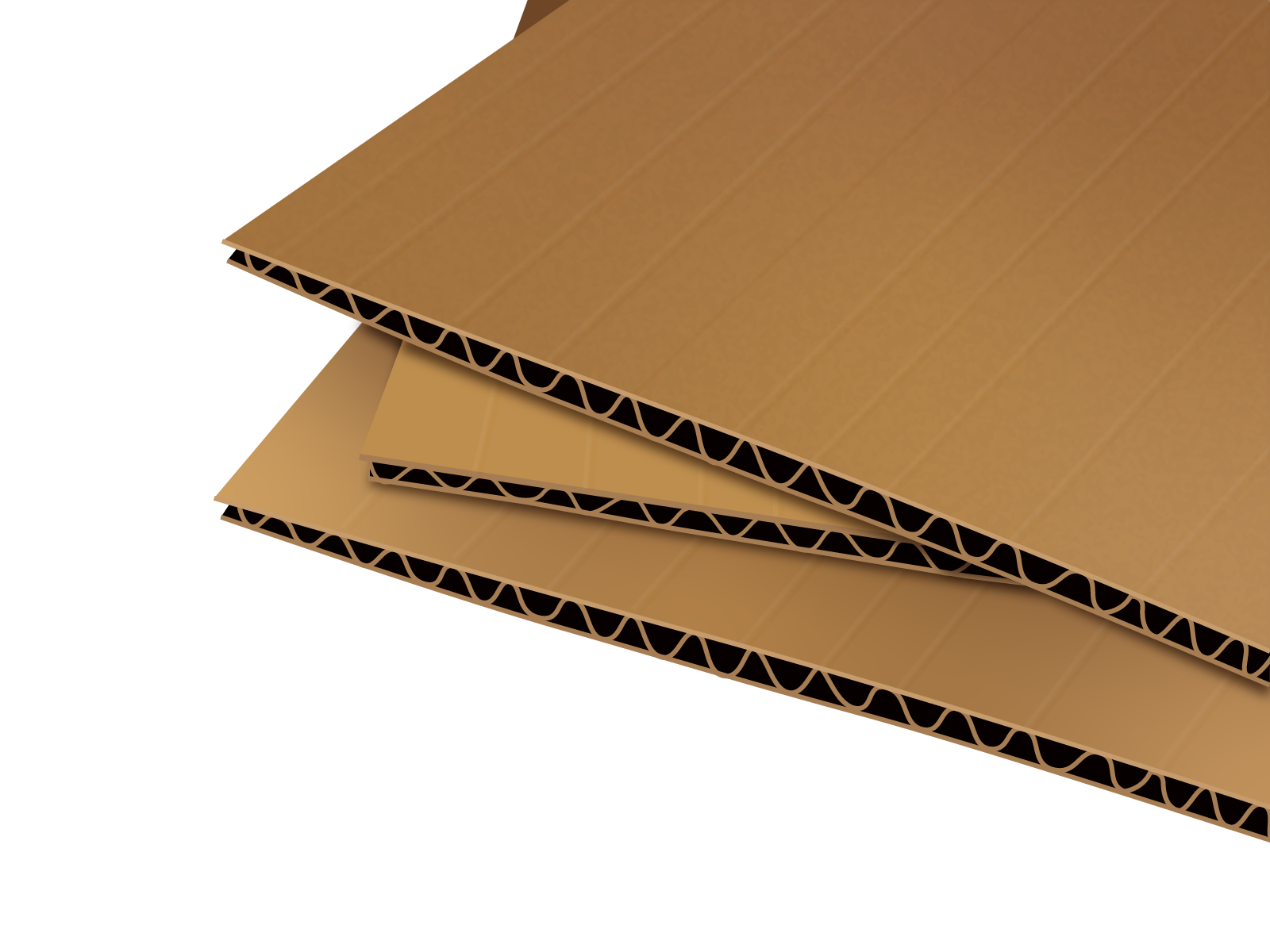

Grafika przedstawia trzy arkusze tektury falistej. Widoczne są fragmenty górnych powierzchni arkuszy oraz przekrój z linią falistą w środku.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Źródło: Strona internetowa AKE BOOSE, Czym jest tektura falista?, https://akeboose.pl/tektura-falista/ [dostęp 27.04.2023 r.].

Inaczej anilox, rodzaj cylindra z naniesionymi drobnymi kałamarzykami, który jest odpowiedzialny za precyzyjne przenoszenie i dozowanie farbyfarby fleksograficznefarby drukarskiej na formę drukowąforma drukowa fleksograficznaformę drukową. Wałek rastrowy, stanowi element zespołu drukującego i jest wykorzystywany w druku fleksograficznymdruk fleksograficznydruku fleksograficznym.

• Gra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibuleDLKwsK9XiGra edukacyjna – Maszyny fleksograficzne do druku na tekturze falistej i bibule

• Źródło: Strona internetowa Polskiej Izby FLeksografów, O fleksografii, https://flekso.pl/o-fleksografii/ [dostęp 27.04.2023 r.].

Są zbudowane z wałka rastrowegowałek rastrowywałka rastrowego nadającego (anilox), który jest pokryty kałamarzykami farbowymi przenoszącymi farbęfarby fleksograficznefarbę na formę drukowąforma drukowa fleksograficznaformę drukową. Liniatura układu kałamarzyków wynosi od 60 do 500 lpi (z ang. lines per inch), czyli linii na cal. Kałamarzyki farbowe mogą mieć różne kształty, np. ostrosłupa, stożka czy półkuli. Kąt osi siatki kałamarzyków wynosi 45° w stosunku do osi cylindrów. Do nanoszenia farbyfarby fleksograficznefarby na wałek rastrowywałek rastrowywałek rastrowy służy duktorduktorduktor.

R6aXGz7sdcnZp

Grafika przedstawia zespoły farbowe maszyn fleksograficznych. Po lewej stronie widoczny jest zespół tradycyjny otwarty. Widoczne są trzy koła ułożone jeden na drugim, lekko łukowato, z czego koło na samym końcu ma żółtą obwódkę z czerwoną linią przerywaną. Najniższe koło jest częściowo zasłonięte przez trapezowaty element z dwiema wypustkami na dole i po lewej stronie. Dolna wypustka do dopływ farby, zaś boczna - odpływ farby. Środkowe koło to wałek rastrowy, z szarą wypustką na godz. 9 – raklem. Górne koło to cylinder formowy. Po prawej stronie widoczny jest zespół farbowy z raklem komorowym. Widoczny jest prostokąt w pionie z dwoma wypustkami: górną - odpływem farby i dolną - dopływem farby. Na samej górze prostokąta – komora rakla, na dole, w miejscu styku z wałkiem rastrowym – rakiel. Dalej widoczne jest koło – wałek rastrowy, a za nim w linii prostej, koło z żółtą obwódką z czerwoną linią przerywaną - cylinder formowy. Poniżej widoczna jest legenda.

• Animacja 3D – Budowa drukujących maszyn w technikach fleksograficznychDaDnDWxHhAnimacja 3D – Budowa drukujących maszyn w technikach fleksograficznych

• Źródło: Publikacja online, Techniki druku, https://www.zs1wyszkow.edu.pl/uploads/file/blok_informatyczny/techniki_druku.pdf [dostęp 27.04.2022 r.]. Plik pdf o rozmiarze 238 KB w języku polskim.

Znajdują się w korpusie maszyny. Jeśli mamy do czynienia z maszynami szeregowymi, to zespoły farbowo‑drukujące w korpusie maszyny są ułożone horyzontalnie lub horyzontalno‑wertykalnie. Zespół drukujący zbudowany jest z wałka rastrowegowałek rastrowywałka rastrowego nadającego (anilox) z nożem raklowymlistwa raklowanożem raklowym do zgarniania nadmiaru farbyfarby fleksograficznefarby, cylindra formowego i cylindra dociskowego. Elementami maszyn są także zespół farbowyzespoły farbowe maszyn fleksograficznychzespół farbowy z gumowym duktoremduktorduktorem, zespół odwijania z elementem kontroli naciągu wstęgi, zespół tnący i nawijak zadrukowanej wstęgi.

R18C8pWxVAm2e

Grafika przedstawia schemat maszyny fleksograficznej szerokowstęgowej z centralnym cylindrem dociskowym. Od prawej widoczne jest duże szare koło z dookolnie umiejscowionymi wypustkami z kółkami w różnym kolorze z wpisanymi w nie literami – jest to cylinder dociskowy z zespołem drukującym i zespołami farbowymi. Poniżej znajduje się różowy trapez – utrwalanie międzyzespołowe. Na lewo widoczne jest jasnoszare koło na rozszerzającej się stopce – odwijak, a na lewo od niego widoczny jest analogiczny element – nawijak. Powyżej widoczne są poszczególne elementy maszyny – walce chłodzące powyżej nawijaka, kamera powyżej walców chłodzących. Prostokątny element pomiędzy cylindrem dociskowym a odwijakiem – stabilizator wstęgi, zaś u góry niebieski prostokąt z wpisanymi w niego 4 trapezoidalnymi figurami – dysze nadmuchowe i urządzenie utrwalające mostowe.

• Wizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibuleDbdzkymbMWizualizacja 3D – Materiały i maszyny do druku fleksograficznego: na tekturze falistej i bibule

• Źródło: Publikacja online, Techniki druku, https://www.zs1wyszkow.edu.pl/uploads/file/blok_informatyczny/techniki_druku.pdf [dostęp 27.04.2022 r.]. Plik pdf o rozmiarze 238 KB w języku polskim.
