Słownik pojęć dla e‑materiału

1
Instrukcja korzystania ze słownika

Słownik pojęć do e‑materiału zawiera hasła oraz ich definicje. Hasła zostały ułożone w kolejności alfabetycznej. Wybrane pojęcia zawierają również odsyłacze (linki) do elementów składowych e‑materiału, w których zostały użyte.

Poprawne korzystanie ze słownika pojęć pozwoli ci opanować podstawowy zasób słownictwa branżowego oraz ułatwi przyswojenie wiedzy zawartej w e‑materiale.

1
czynnik chłodniczy
czynnik chłodniczy

czynnik termodynamiczny biorący udział w procesie wymiany ciepła w urządzeniu chłodniczym lub pompie ciepła, np. R32 (difluorometan)

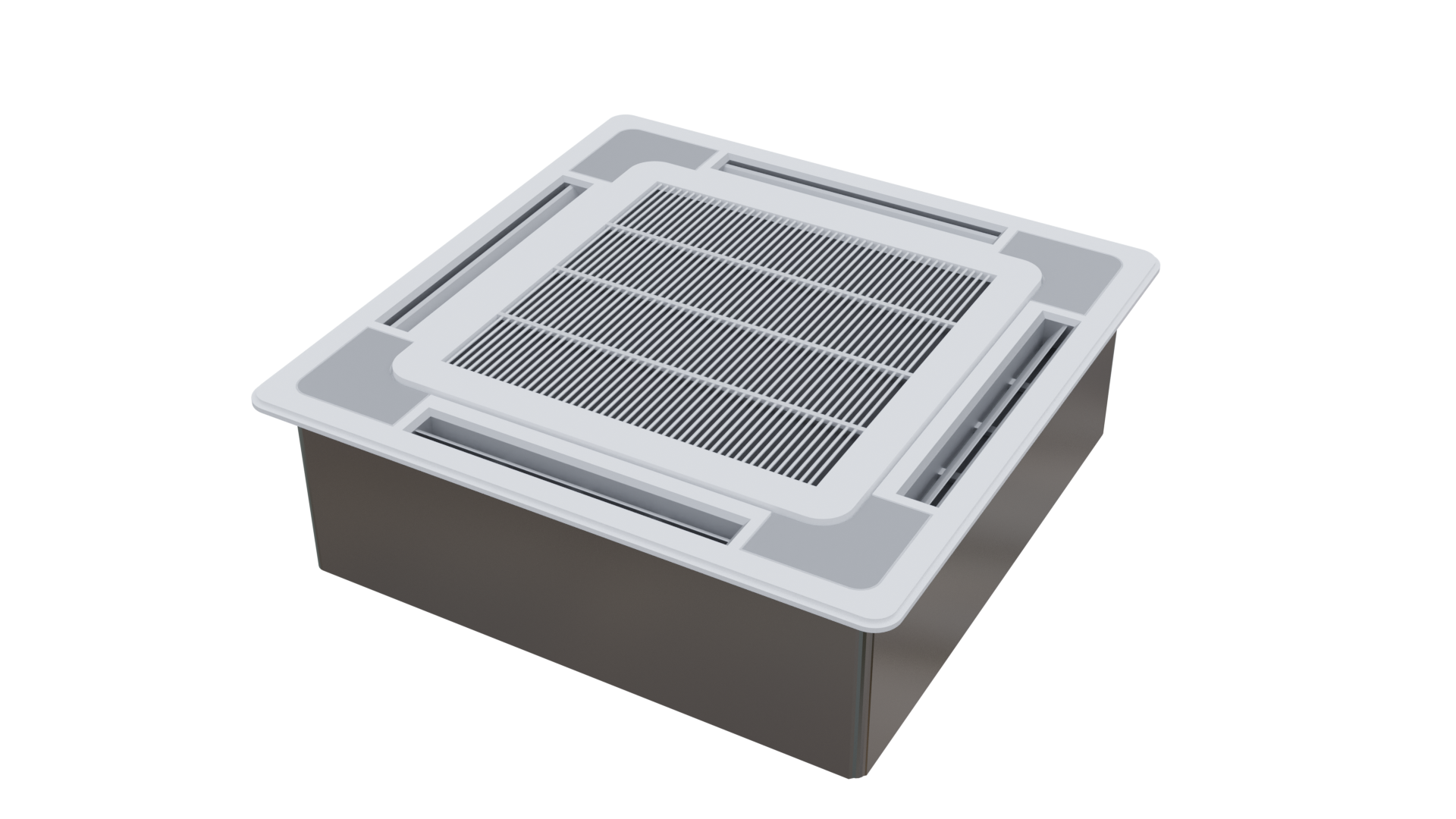

klimatyzator kasetonowy
klimatyzator kasetonowy

typ jednostki wewnętrznej przeznaczonej do zamontowania w suficie podwieszanym, dzięki czemu urządzenie pozostaje w dużym stopniu niewidoczne i umożliwia równomierną dystrybucję powietrza w pomieszczeniu

R1HWX3oNeJeJb
Ilustracja
klimatyzator konsolowy
klimatyzator konsolowy

typ jednostki wewnętrznej przeznaczonej do zamontowania przy ścianie i wyposażonej w nawiew do góry i do dołu; znajduje zastosowanie np. w pomieszczeniach ze skosami, gdzie nie ma możliwości zainstalowania jednostki ściennej czy podsufitowej

klimatyzator podsufitowy
klimatyzator podsufitowy

typ jednostki wewnętrznej przeznaczonej do montażu na suficie

klimatyzator podłogowy
klimatyzator podłogowy

typ jednostki wewnętrznej przeznaczonej do ustawienia na podłodze

klimatyzator przypodłogowo‑podstropowy
klimatyzator przypodłogowo‑podstropowy

typ jednostki wewnętrznej przeznaczonej do zamontowania na podłodze przy ścianie lub montażu do sufitu (tylko w pomieszczeniach bez sufitu podwieszanego)

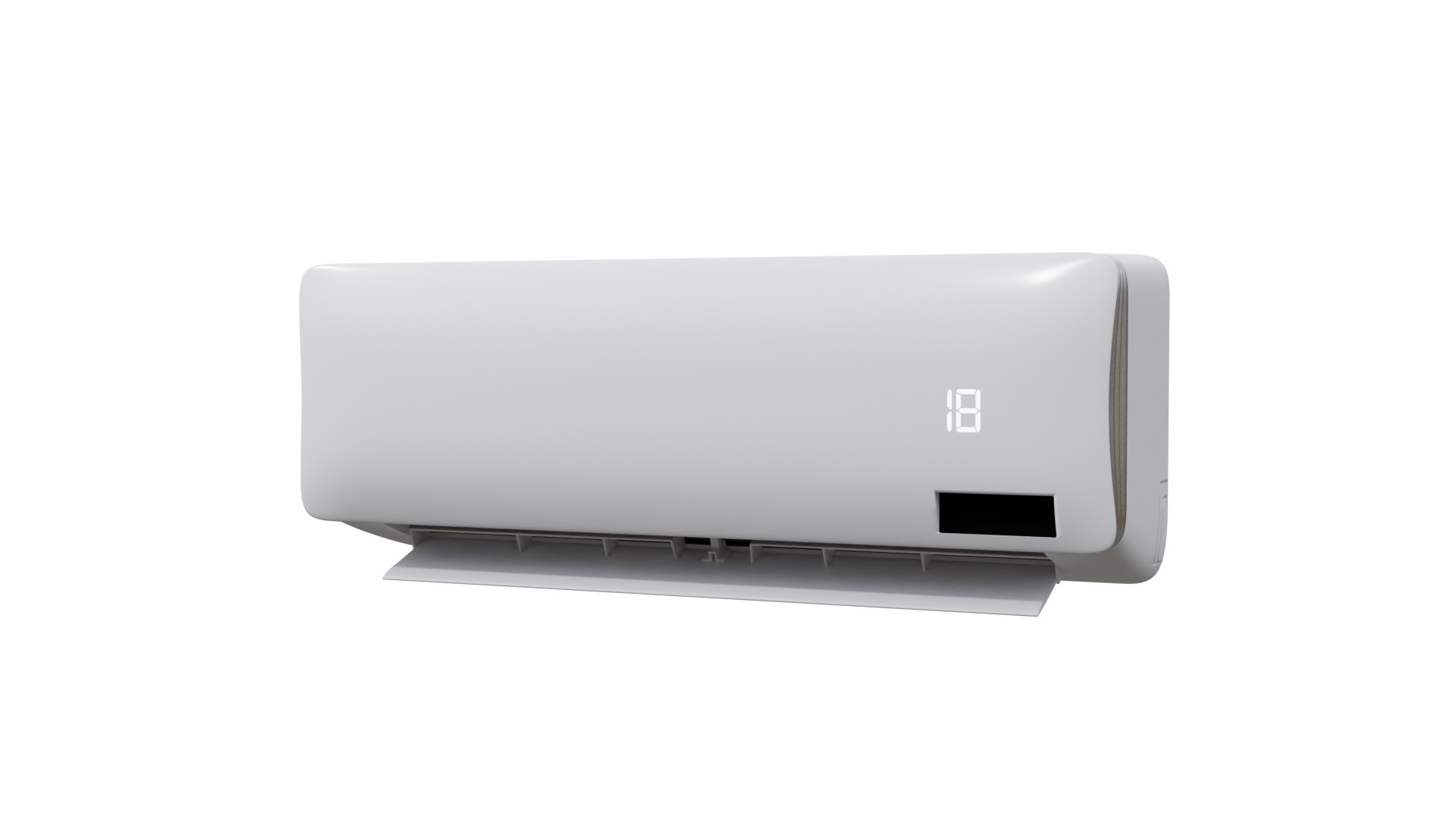

klimatyzator ścienny
klimatyzator ścienny
R1DC6AOqgqfrP
Ilustracja

typ jednostki wewnętrznej przeznaczonej do montażu na ścianie

klimatyzator ścienno‑sufitowy
klimatyzator ścienno‑sufitowy

typ jednostki wewnętrznej przeznaczonej do montażu na ścianie bądź pod sufitem (tylko w pomieszczeniach bez sufitu podwieszanego)

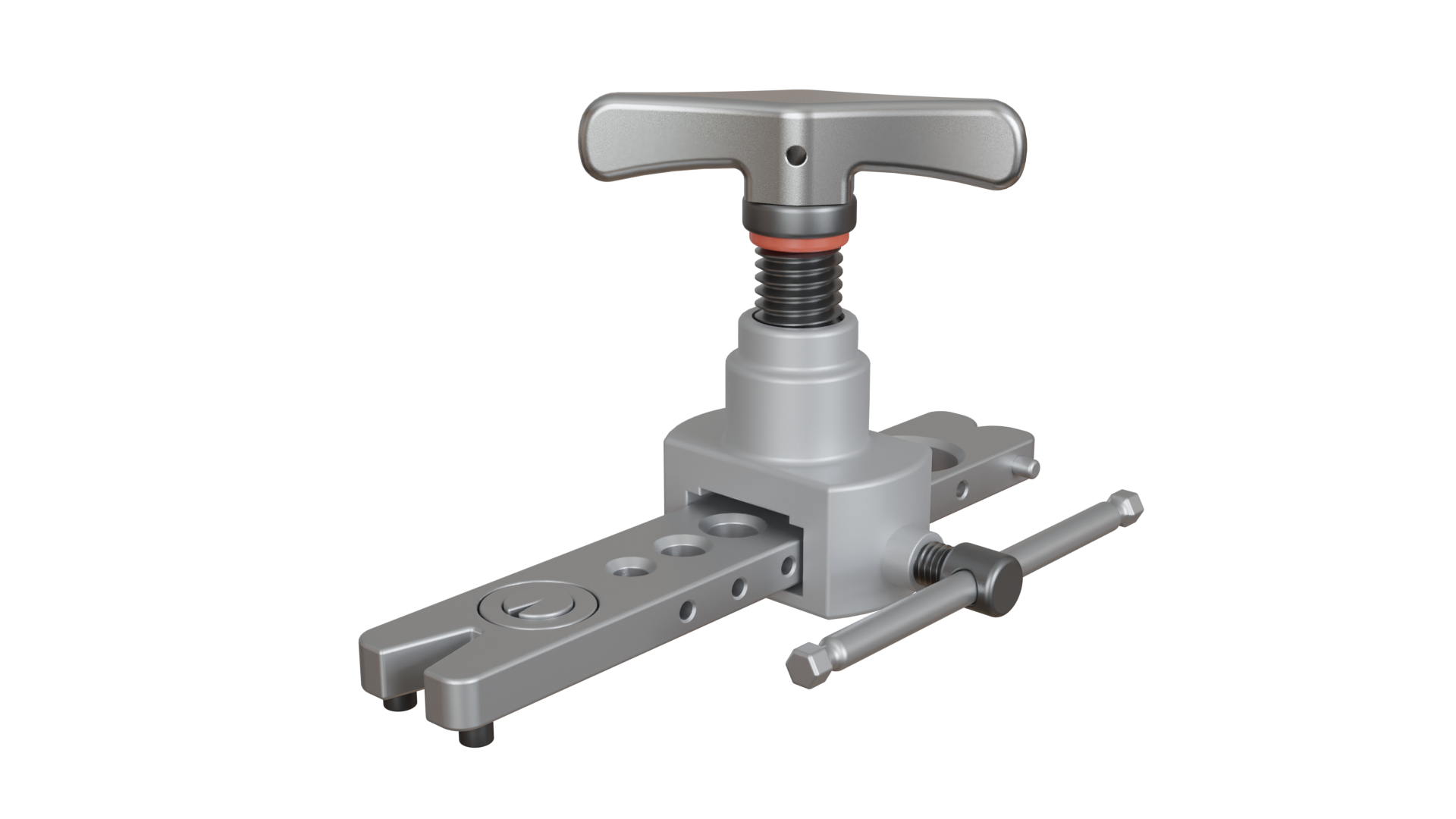

kielicharka
kielicharka
R13Z4JSbcybkH
Ilustracja

narzędzie do wykonywania kielichów, pozwala na roztłoczenie końca rury cienkościennej; zbudowane ze szczęk oraz uchwytu z gwintowanym otworem i stożkiem kształtującym

króciec
króciec

element konstrukcyjny jednostki wewnętrznej klimatyzatora umożliwiający połączenie z rurą do odprowadzenia kondensatukondensatkondensatu

komfort cieplny
komfort cieplny

komfort termiczny, optymalny stan temperatury i wilgotności otoczenia, dzięki któremu człowiekowi nie jest za zimno ani za gorąco

kondensat
kondensat

inaczej skropliny, ciecz wytrącająca się na parowniku jednostki wewnętrznej klimatyzacji na skutek różnicy temperatur; odprowadzana z urządzenia np. przy pomocy króćca i karbowanej elastycznej rury

moc chłodnicza
moc chłodnicza

inaczej wydajność chłodnicza, parametr urządzeń klimatyzacyjnych pozwalający określić ilość ciepła, jaką urządzenie odbierze z otoczenia w danej jednostce czasu; przyjmuje się, że na 1 metr kwadratowy powinno przypadać 100 W mocy chłodniczej, zaś na 1 metr sześcienny 30‑50 W mocy chłodniczej

przepustnica
przepustnica

zawór motylkowy wykorzystujący ruch obrotowy do regulacji przepływu powietrza w instalacji klimatyzacyjnej; zwykle sterowany automatycznie przy pomocy siłowników zasilanych napięciem 230 V

próżniowa próba szczelności
próżniowa próba szczelności

metoda sprawdzania szczelności instalacji klimatyzacyjnej przy użyciu pompy próżniowej i manometrów; nieszczelność instalacji objawia się stopniowym spadkiem ciśnienia lub wręcz niemożnością osiągnięcia próżni

przewody chłodnicze
przewody chłodnicze

rury miedziane stosowane w instalacjach klimatyzacyjnych do przesyłania czynnika chłodniczegoczynnik chłodniczyczynnika chłodniczego, często preizolowane otuliną z tworzywa sztucznego; miedź zapewnia odporność na korozję oraz działanie skrajnie niskich i wysokich temperatur

skraplacz
skraplacz

urządzenie biorące udział w procesie skraplania (kondensacji), czyli zamiany gazu na ciecz; skraplacz w urządzeniu klimatyzacyjnym jest rurkowym wymiennikiem ciepła o dużej sprawności

spręż dyspozycyjny
spręż dyspozycyjny

siła, z jaką klimatyzator pompuje powietrze przez kanały i pokonuje występujące w nich opory

sprężarka
sprężarka

maszyna energetyczna odpowiadająca za podwyższenie ciśnienia czynnika roboczego; typ budowy sprężarki (inwerterowa, tłokowa, rotacyjna) decyduje o sprawności pracy urządzenia chłodniczego

uprawnienia f‑gazowe
uprawnienia f‑gazowe

certyfikat uprawniający do instalacji, serwisowania i napraw instalacji zawierających fluorowane gazy cieplarniane

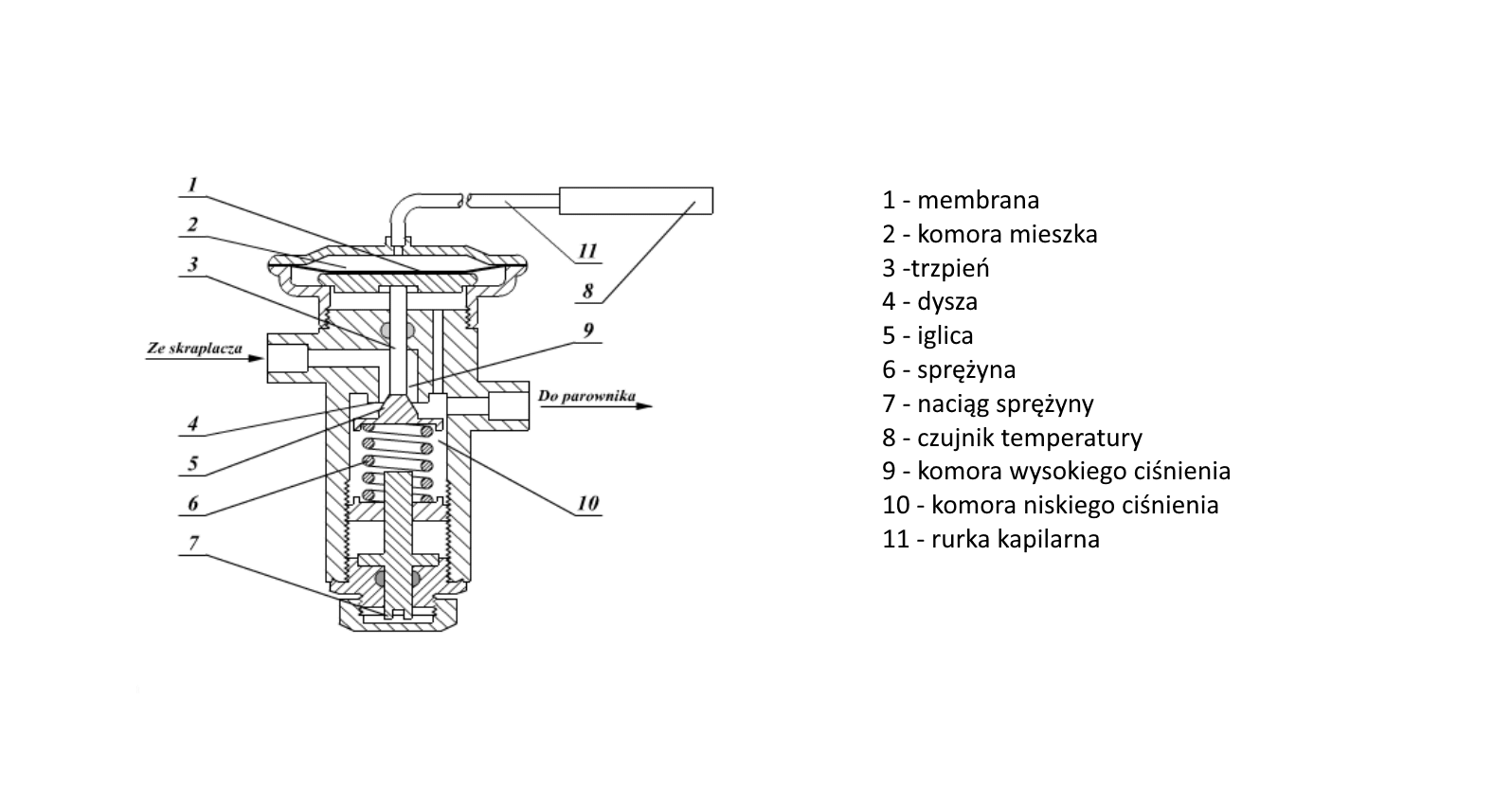

zawór rozprężny
zawór rozprężny
RuBW6ZaBVEYMg
Ilustracja

element automatyki chłodniczej montowany przed parownikiem, odpowiedzialny za dławienie czynnika chłodniczego i utrzymanie napełnienia parownika czynnikiem chłodniczymczynnik chłodniczyczynnikiem chłodniczym

zawór czterodrogowy
zawór czterodrogowy

zawór rewersyjny, element konstrukcyjny klimatyzatora umożliwiający pracę urządzenia w trybie zarówno grzania, jak i chłodzenia dzięki możliwości odwracania kierunku obiegu czynnika chłodniczegoczynnik chłodniczyczynnika chłodniczego w systemie
