element oparcia nadwozia na wózku poprzez czop skrętu na środku belki bujakowej. Belka zamocowana jest symetrycznie na sprężynach naciskowych, które umieszczono na wannie bujakowej. Wanny te podwiesza się do podłużnic ramy wózka

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

dokumentacja techniczna, wymagana dla każdego pojazdu kolejowego. Zawiera informacje o pojeździe, cyklach przeglądowo‑naprawczych oraz, czynnościach wykonywanych na odpowiednich poziomach utrzymania. Dokumentacja systemu utrzymania określa sposób wykonywania pomiarów wartości parametrów podzespołów pojazdu kolejowego (np. średnicy koła).

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

RZrCRjJI0C5Sb

Zdjęcie przedstawia hamulec klockowy. Widoczny jest fragment powierzchni koła oraz dociskane do jego krawędzi dwa bloki.

hamulec cierny działający na zasadzie dociśnięcia wstawki hamulcowej do powierzchni tocznej zestawu kołowego za pomocą działania układu hamulcowego. Hamulec składa się z wstawek hamulcowych, obsady wstawek, uchwytu klocków i sprężyny dociskowej. Wstawki hamulcowe wykonuje się z żeliwa lub kompozytów. W zależności od liczby klocków możemy wyróżnić hamulce jednowstawkowe, dwuwstawkowe oraz trójwstawkowe

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

RJ3aDxeKGa1Zb

Zdjęcie przedstawia hamulec szynowy. Widoczny jest wózek napędny z boku. Na środku, pomiędzy zestawami kołowymi, nad szyną zawieszony jest podłużny element podzielony na osiem segmentów.

hamulec awaryjny stosowany w pojazdach których prędkość nie przekracza 280 km/h. Hamulec szynowy składa się z płozy hamulcowej wyposażonej w cewki elektryczne z rdzeniem. Po załączeniu hamulca płoza hamulcowa przyciągana jest do główki szyny.

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

R1WlX5YTY7NeB

Ilustracja przedstawia hamulec tarczowy. Widoczna jest grafika wózka napędnego. Pokazane jest przybliżenie na koło wózka. Na powierzchni zewnętrznej koła znajduje się tarcza hamulca tarczowego, podpisanego na zdjęciu.

hamulec cierny działający na zasadzie dociśnięcia okładziny ciernej do tarczy hamulcowej za pomocą układu hamulcowego. Hamulec składa się z tarczy hamulcowej, przekładni, szczęk, cylindrów oraz okładzin ciernych. Tarcza hamulcowa może być montowana na osi lub symetrycznie po obu stronach koła jezdnego

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

jeden z dwóch rodzajów kół jezdnych. Wykonane jest z jednego litego bloku stali. Wyróżniamy w nim trzy elementy: wieniec, tarczę oraz rowek kontrolny. W przypadku przekroczenia granicznego zużycia wieńca należy wymienić całe koło

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

jeden z dwóch rodzajów kół jezdnych. Składa się z trzech elementów: obręczy, pierścienia zaciskowego oraz koła bosego. Części te są łączone w procesie obręczowania, czyli nakładania rozgrzanej obręczy na koło bose, a następnie następuje zawalcowanie pierścienia zaciskowego w specjalnym rowku na obręczy. W przypadku przekroczenia granicznego zużycia obręczy należy wymienić samą obręcz

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

element zamocowany na czopie łożyskowym osi. Składa się z łożyska osi oraz kadłuba łożyska, którego puste przestrzenie między elementami są wypełnione smarami w celu zapewnienia odpowiedniego nasmarowania łożyska

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

element bazowy do zamocowania układów napędowych, układów hamulcowych, a także układów oparcia nadwozia. Ostoja odpowiada za przenoszenie obciążeń statycznych oraz dynamicznych. Zbudowana jest z dwóch podłużnic, poprzecznicy, a dodatkowo może być połączona czołownicami. Do jej wykonania najczęściej wykorzystuje się elementy stalowe spawane ze sobą lub wytwarzane za pomocą technik odlewania

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

mechanizm, który służy do przenoszenia ruchu obrotowego wału silnika, a jednocześnie zmienia parametry ruchu, takie jak prędkość, siłę lub moment siły. Wyróżnia się przekładnie mechaniczne, hydrauliczne oraz elektryczne. W przemyśle kolejowym zazwyczaj wykorzystywane są przekładnie jednostopniowe i dwustopniowe

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

R1JCZ2xPYorwC

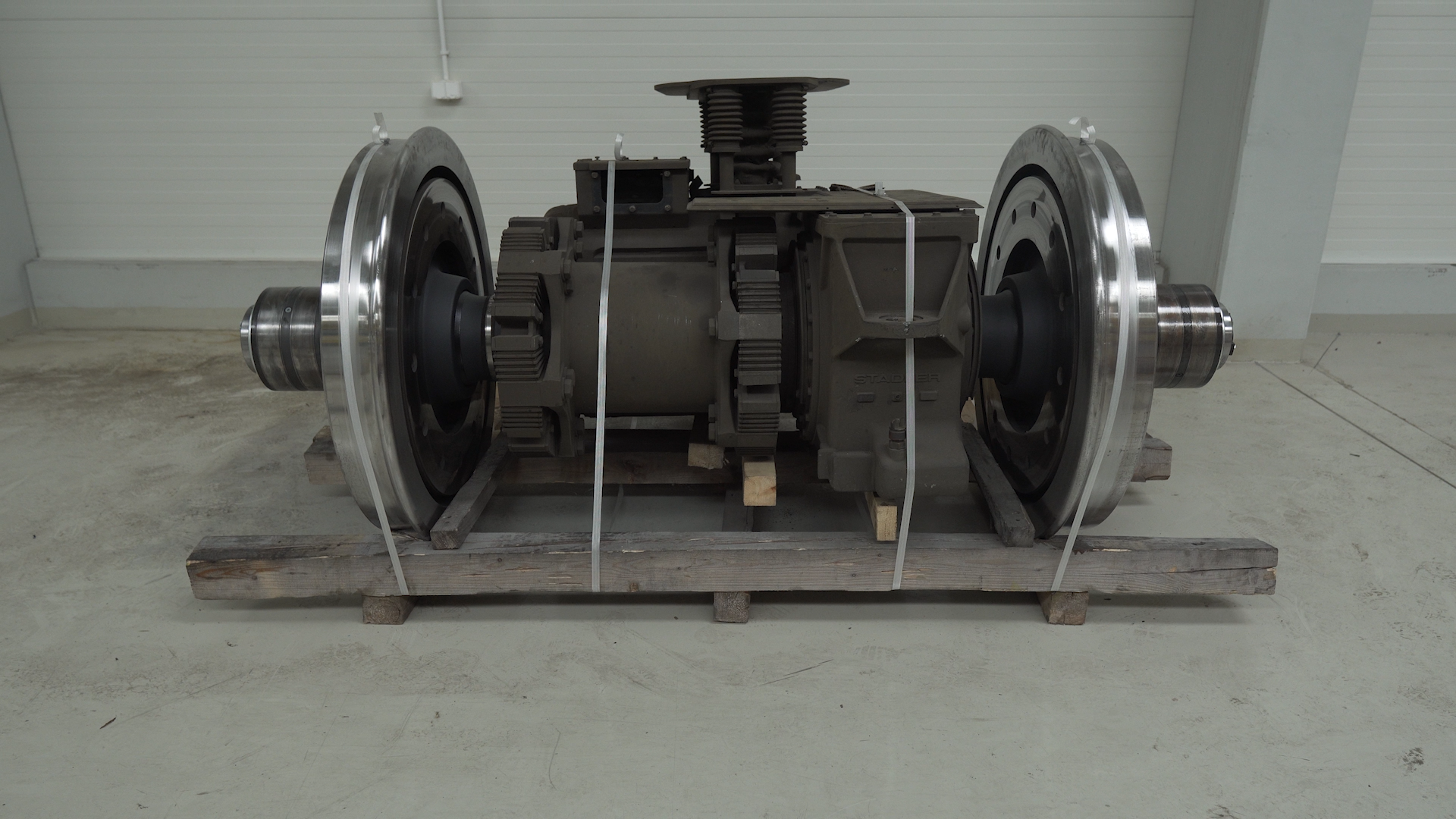

Ilustracja przedstawia silnik trakcyjny. Silnik wraz z zestawem kołowym znajduje się na palecie. Jest zabezpieczony metalowymi linkami. Silnik trakcyjny jest cylindrycznej obudowy, która została wykonana z metalu, został zamontowany między dwoma kołami kolejowymi. Silnik składa się z stojana oraz obracającego w nim wirnika.

urządzenie zamieniające energię elektryczną w energię mechaniczną, która napędza pojazd szynowy. Silnik składa się ze stojana i obracającego się w nim wirnika. Spośród silników trakcyjnych wyróżniamy silniki szeregowe prądu stałego i silniki indukcyjne (asynchroniczne) prądu przemiennego

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

zespół elementów sprężystych stworzony do amortyzacji drgań pochodzących z zestawów kołowych i wózków jezdnych. Zbudowany jest z elementów sprężystych, takich jak sprężyny piórowe, sprężyny śrubowe naciskowe, metalowo‑gumowe, gumowe oraz pneumatyczne. Usprężynowanie może być pierwszego i drugiego stopnia

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

• Wizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnegoDmWkTMA0zWizualizacja modelu w grafice 2D lub 3D Wizualizacja wózka napędnego

RS0WOsFfJxYpd

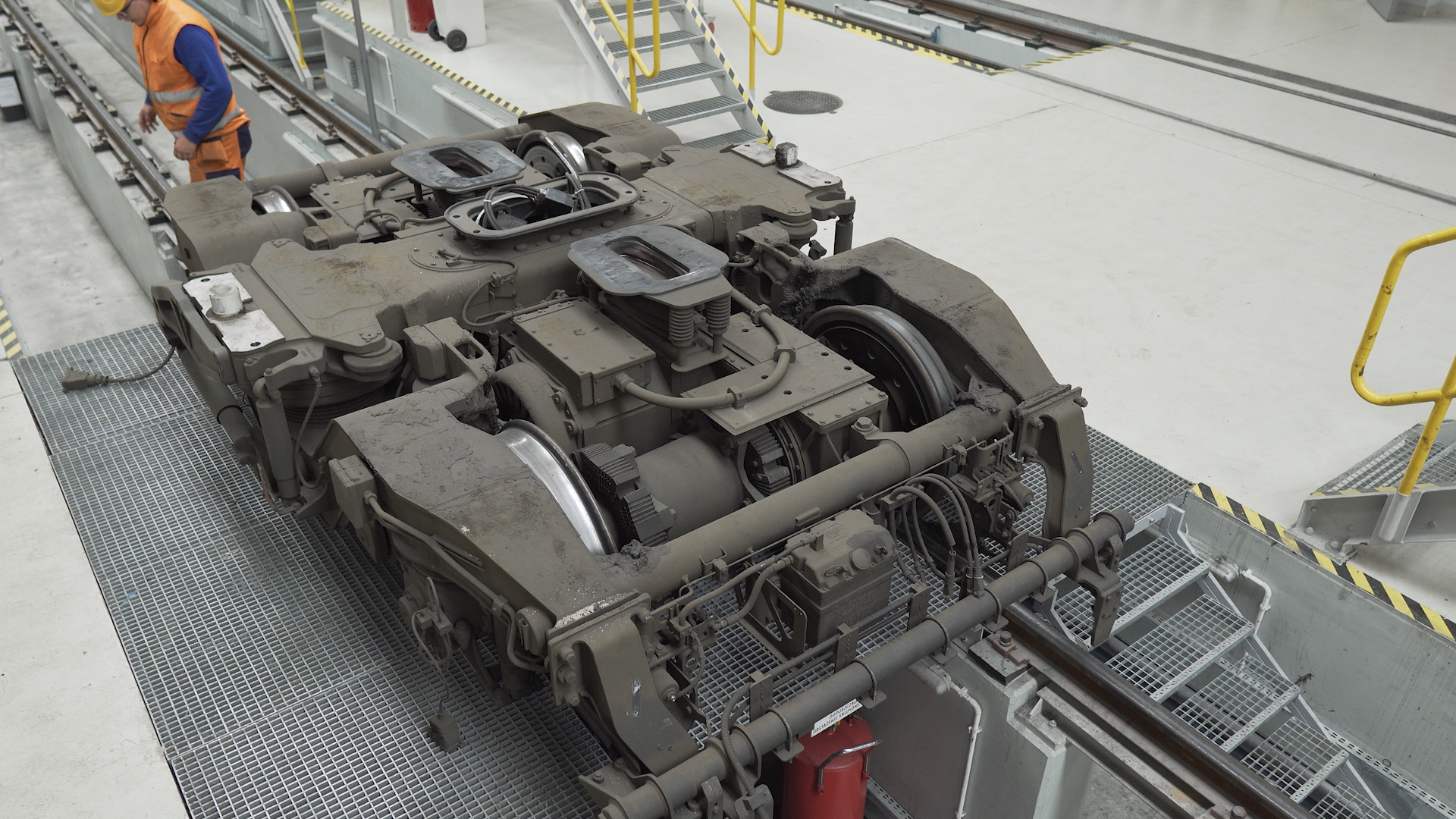

Ilustracja przedstawia wózek jezdny w widoku z góry, wózek znajduje się na kanale warsztatowym, konstrukcją przypomina prostokątną ramę ze środkowym elementem poprzecznym, w którym umieszczony jest przegub skrętny. Posiada dwie pary kół, które stykają się z szynami, na których jest usadzony. Wózek jezdny to element nadwozia pojazdu szynowego.

zespół elementów odpowiedzialny za prowadzenie pojazdu po torze i oparcie nadwozia. Wózki możemy podzielić na toczne i napędne, w zależności od posiadania silników trakcyjnych w wózku. Ze względu na liczbę osi można wyróżnić także  wózki jednoosiowe, dwuosiowe, trzyosiowe i czteroosiowe. Specjalnym typem wózka jezdnego jest wózek Jakobsa stanowiący podporę dla dwóch sąsiadujących członów pojazdu

• Sekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnegoDSzWZTQLcSekwencje filmowe Budowa wózka napędnego pojazdu trakcyjnego

• Atlas interaktywny Elementy budowy wózka napędnegoDgRUfchhRAtlas interaktywny Elementy budowy wózka napędnego

zestaw kołowy to koła obręczowe lub monoblokowe połączone ze sobą jedną osią lub osią portalową. Zestawy kołowe dzielimy na toczne i napędowe. Odpowiadają one za współpracę z szynami
