zwiększanie poziomu sygnału telewizyjnego, aby poprawić jakość i stabilność odbioru. W tym celu stosuje się urządzenia wzmacniające sygnał, nazywane wzmacniaczami antenowymi lub przedwzmacniaczami

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

urządzenie przeznaczone do wysyłania i/lub odbierania fal elektromagnetycznych (radiowych), stanowiące część składową każdego systemu radiokomunikacyjnego; antena nadawcza konwertuje sygnały elektryczne na fale elektromagnetyczne, natomiast antena odbiorcza przetwarza fale elektromagnetyczne na sygnały elektryczne

R1aMDytbgv4Wf

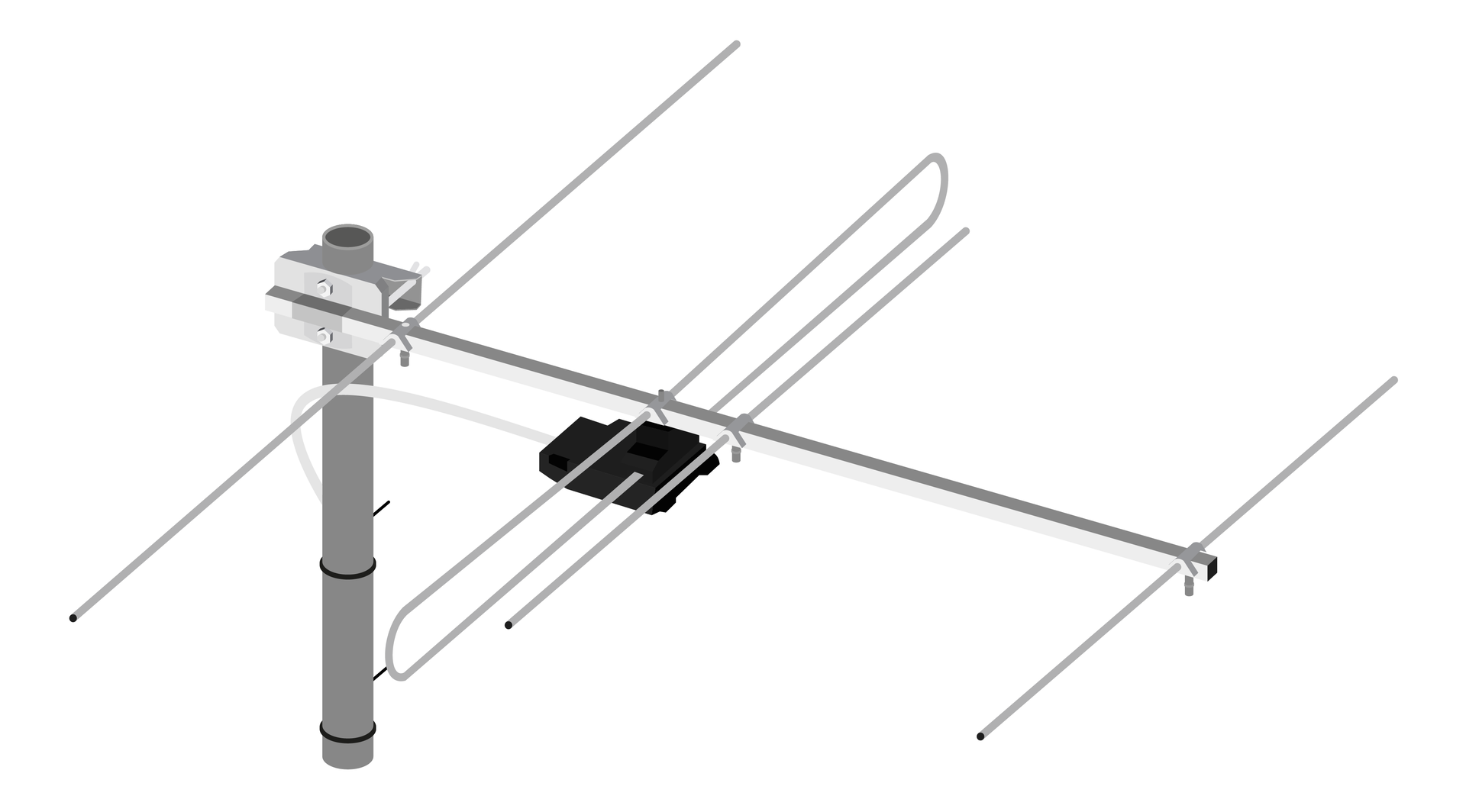

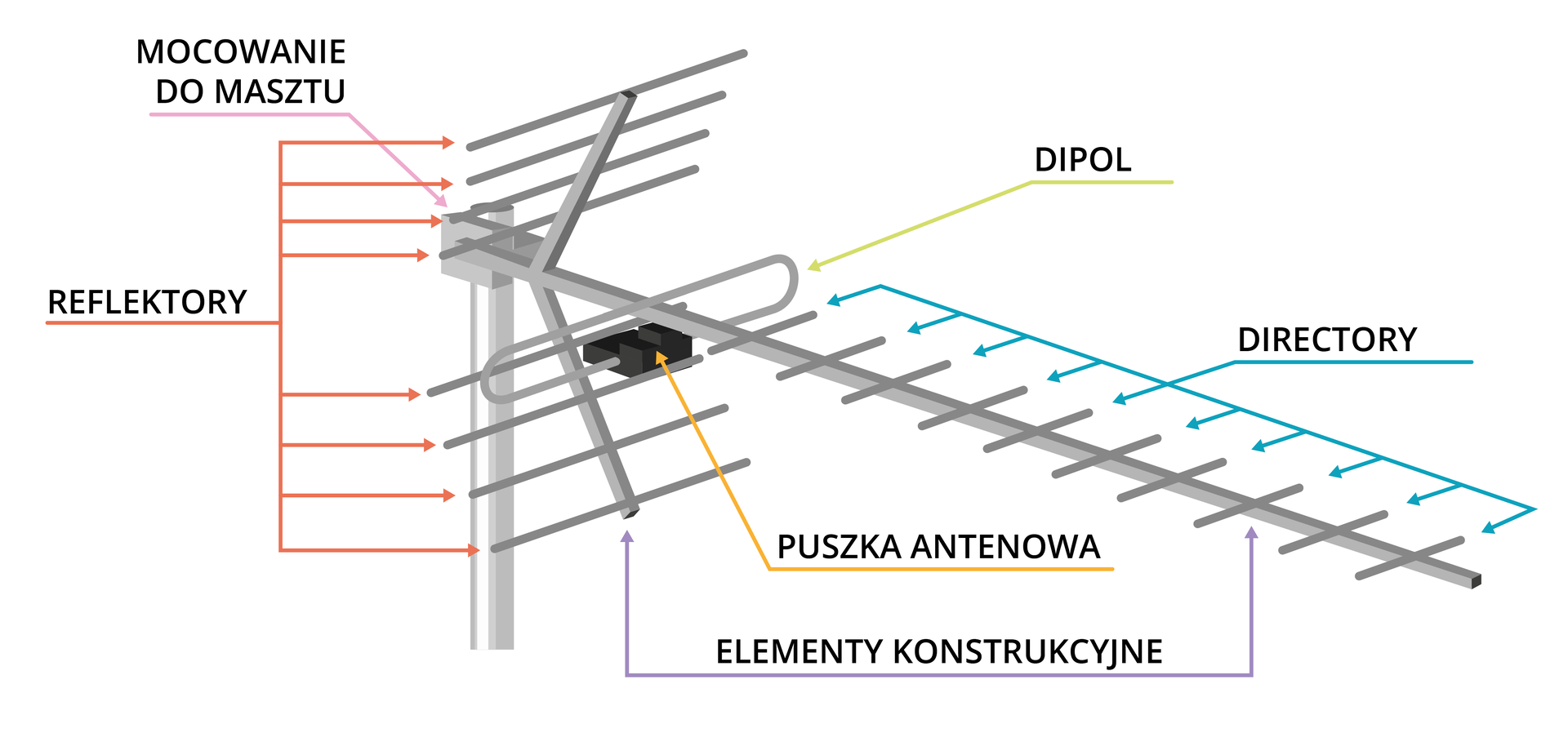

Grafika przedstawia prostą antenę telewizyjną, którą zazwyczaj umieszcza się na dachu budynku. Antena składa się z kilku metalowych prętów o różnych długościach. Jeden dłuższy pręt stanowi oś konstrukcji, na której umieszczone są trzy krótsze, czyli reflektory, w tym jeden w kształcie pętli czyli dipol, na którym zamontowano prostokątną kasetę czyli puszkę antenową. Całość jest zamocowana na maszcie z metalowej rury, a kolor anteny jest srebrny.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

rodzaj antenyantenaanteny, która wymaga podłączenia do urządzenia wzmacniającego sygnał radiowysygnał radiowy (R)sygnał radiowy; jest stosowana w sytuacjach, gdy sygnałsygnałsygnał jest słaby i wymaga wzmocnienia, np. przy odbiorze sygnału telewizyjnego lub radiowego w miejscach oddalonych od nadajników

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

rodzaj antenyantenaanteny, która jest przeznaczona do odbioru sygnału radiowegosygnał radiowy (R)sygnału radiowego lub telewizyjnegosygnał telewizyjny (TV)telewizyjnego z nadajników naziemnych; zwykle stosowana w domach, mieszkaniach i budynkach, umożliwia odbiór sygnałów telewizyjnych lub radiowych z nadajników znajdujących się w pobliżu. Główne elementy budowy anteny to: dipoldipoldipol, direktorydirektordirektory, reflektoryreflektor antenyreflektory oraz puszka antenowa i elementy konstrukcyjne

R1TFq5Uwy4fMv

Grafika przedstawia prostą antenę telewizyjną, która zwykle jest umieszczana na dachu budynku. Składa się ona z metalowych prętów o różnych długościach. Cała konstrukcja jest zamocowana na maszcie. Elementy konstrukcyjne pełnią funkcję podstawy do montażu reflektorów i direktorów - krótkich drutów, które poprawiają jakość odbieranego sygnału. W antenie znajduje się również Dipol - aktywny element odbioru sygnału, na którym zamontowana jest puszka antenowa w kształcie kasety.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

rodzaj antenyantenaanteny przeznaczonej do odbioru sygnału telewizyjnegosygnał telewizyjny (TV)sygnału telewizyjnego lub radiowegosygnał radiowy (R)radiowego z satelity umieszczonego na orbicie okołoziemskiej; antena satelitarna składa się z wyprofilowanej czaszy, konwerterakonwerterkonwertera, który umieszcza się na wysięgniku, oraz uchwytu służącego do mocowania anteny

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

inaczej nazywana podświetloną — antena, w której punkt skupienia fal jest przesunięty od geometrycznego środka reflektora parabolicznego (najczęściej o kąt 23°). Czasza ma kształt owalny, a jej powierzchnia pozostaje niezasłonięta przez promiennik, konwerter i wsporniki, co zmniejsza zakłócenia sygnału. Konwerter umieszczony jest z przodu anteny, a nie na środku jak w antenie parabolicznej. Przy odbiorze telewizji z europejskich satelitów czasza jest ustawiona prawie pionowo, dzięki czemu nie gromadzi się na niej woda i śnieg

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

rodzaj anteny satelitarnej, w której konwerter umocowany jest dokładnie w środkowej części czaszy, dzięki czemu ognisko jest dość niewielkie, co zapewnia duży zysk i dobrą kierunkowość. Jednak cień rzucany przez konwerter przesłania część czaszy anteny, co może powodować zakłócenia sygnału. Antena paraboliczna jest także znacznie odchylona od pionu, przez co na jej powierzchni mogą zalegać woda deszczowa lub śnieg. Rozwiązaniem tych problemów jest stosowanie anten offsetowychantena satelitarna offsetowaanten offsetowych

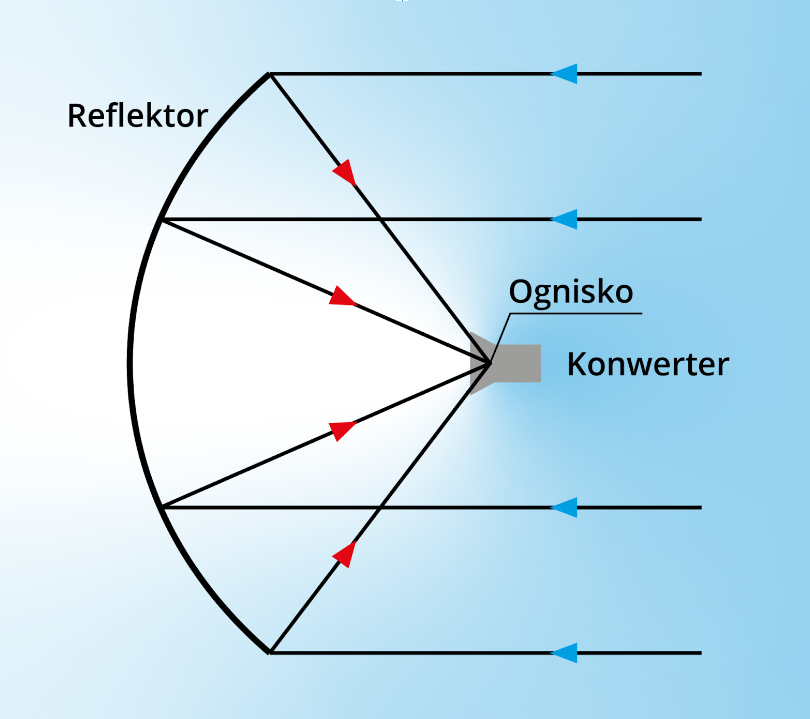

R1e4L9VuFiNcp

Grafika przedstawia zasadę działania anteny satelitarnej parabolicznej.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

pojęcie, które odnosi się do liczby pełnych okresów drgań lub cykli sygnałusygnałsygnału w jednostce czasu; w kontekście sygnałów elektromagnetycznych częstotliwość jest mierzona w hercach (Hz) i określa liczbę pełnych cykli fali elektromagnetycznej w jednej sekundzie

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

urządzenie elektroniczne, które przekształca odbierany przez antenę sygnał na obraz i dźwięk; dekoder może też odbierać sygnał bezpośrednio, bez konieczności zastosowania anteny; w przypadku telewizji cyfrowej dekoder odbiera sygnał telewizyjnysygnał telewizyjny (TV)sygnał telewizyjny i konwertuje go na format kompatybilny z telewizorem

Rt1MKrcGvQT0Y

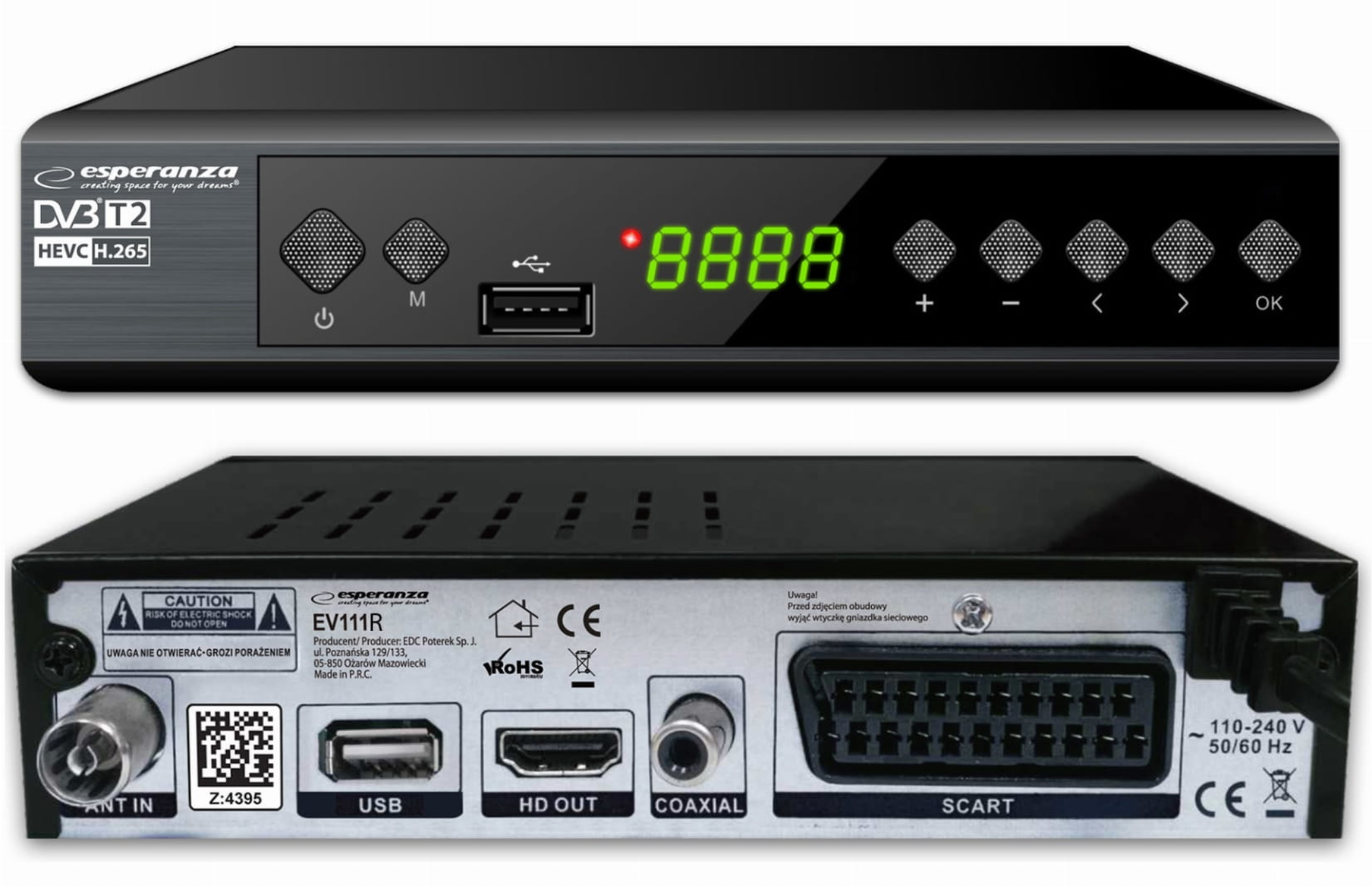

Grafika przedstawia urządzenie Tuner DVB T2, które składa się z prostopadłościennej obudowy z logo producenta i symbolami urządzenia umieszczonymi na przedniej ścianie. Tutaj znajduje się także włącznik zasilania, wyświetlacz LED i przyciski oznaczone jako plus i minus, pozwalające na regulację głośności, oraz przyciski ze strzałkami lewo i prawo, służące do zmiany kanałów. Przycisk OK służy do zatwierdzania wyboru. Na tylnej ścianie urządzenia znajdują się różne porty i gniazda, takie jak okrągłe wejście antenowe, port USB, który umożliwia podłączenie przenośnych nośników danych, oraz porty HDMI, CO AXIAL i SCART, pozwalające na podłączenie telewizora i przesyłanie sygnału w jakości HD. Widoczne są także symbole ostrzegawcze i kod kreskowy.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

(gr. dipolos – dwa bieguny) – antena dipolowa w kształcie dwóch ramion niepołączonych z sobą (dipol prosty) lub złączonych końcami (dipol pętlowy). Typowymi dipolami są dachowe odbiorcze anteny radiowo‑telewizyjne

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

bierny element niektórych anten zespołowych służący do zwiększenia kierunkowości anteny; może mieć postać pręta (o długości nieco mniejszej od dipola czynnego anteny), umieszczonego przed dipolem i skierowanego wzdłuż linii o największej kierunkowości

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

odnosi się do sposobu, w jaki sygnałsygnałsygnał jest przesyłany lub rozprowadzany z jednego źródła do wielu odbiorników; w dziedzinie telewizji i radiokomunikacji dystrybucja sygnału jest kluczowym elementem procesu przesyłania treści z nadajnika do odbiorników

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

miedziana bądź metalowa osłona zewnętrzna, która chroni izolowane przewody w kablu np. koncentrycznym; zapobiega powstaniu zakłóceń elektrycznych, które negatywnie wpływają na efektywność przesyłania sygnału

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

fale wykorzystywane do przesyłania sygnałówsygnałsygnałów informacyjnych na odległość; są niewidzialne dla oka ludzkiego i składają się z pól elektrycznych i magnetycznych, które oscylują prostopadle do kierunku propagacji fali; fale elektromagnetyczne są klasyfikowane według ich częstotliwościczęstotliwośćczęstotliwości i długości; częstotliwość fali jest określana jako liczba oscylacji w jednostce czasu, a długość fali jako odległość pomiędzy dwoma kolejnymi punktami na fali, które są w fazie

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

urządzenie przeznaczone do redukcji lub eliminacji zakłóceń radiowych, które mogą powodować problemy z odbiorem sygnału telewizyjnego. Filtry w instalacjach TV są zwykle stosowane w przypadkach, gdy w pobliżu anteny lub kabla antenowego znajdują się inne urządzenia elektryczne, które generują zakłócenia elektromagnetyczne

R1MpEblxKo4hC

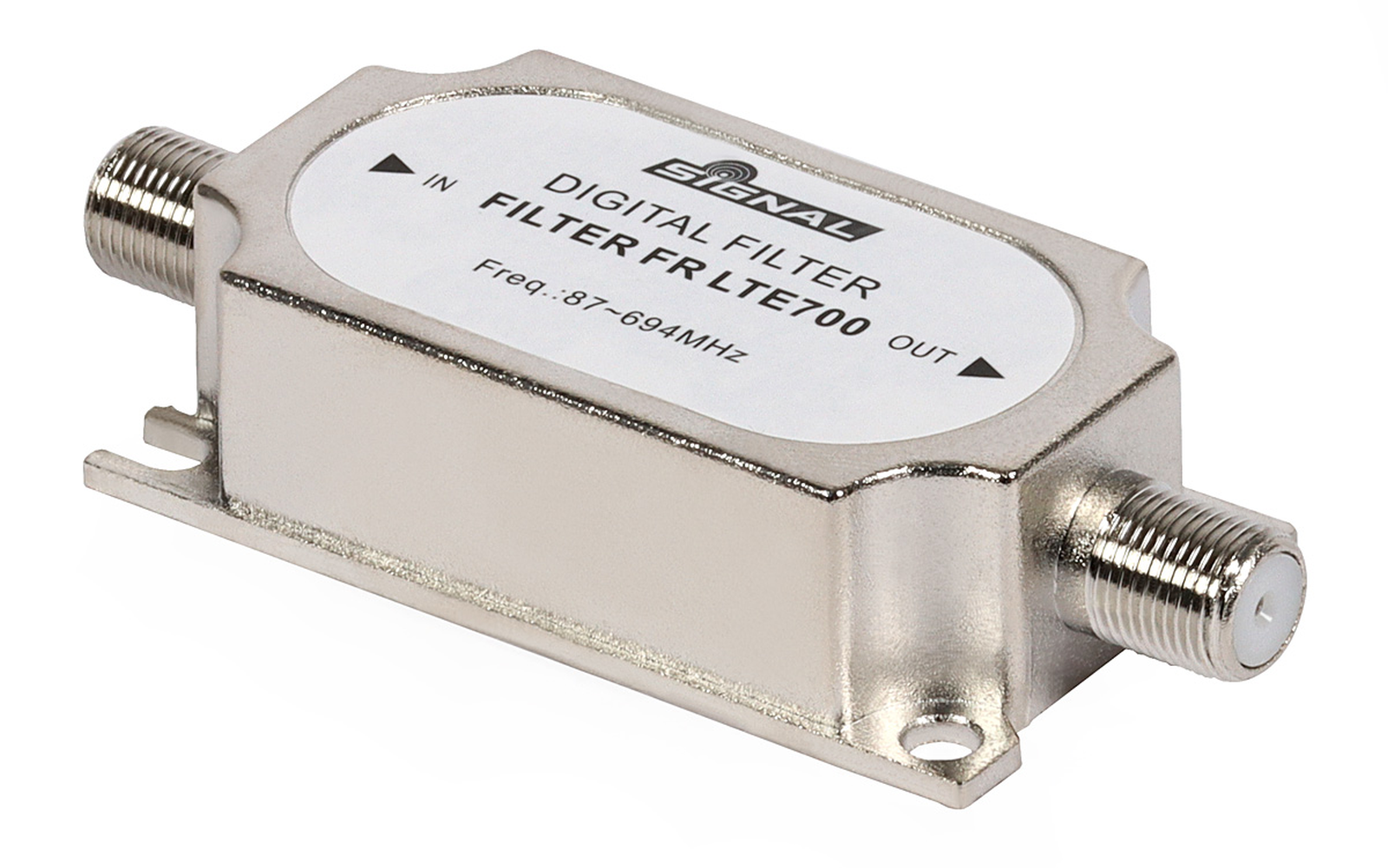

Grafika przedstawia Filtr LTE wewnętrzny z przejściem DC 24 V Signal. To urządzenie chroniące sygnał przed zakłóceniami. Wyglądem przypomina niewielkie metalowe pudełko. Na obu bokach widoczne są nagwintowane złącza antenowe, które umożliwiają podłączanie kabli. Na obudowie umieszczono oznaczenia producenta, nazwę urządzenia oraz informacje o parametrach technicznych.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

specjalny rodzaj filtra stosowany w systemach antenowych, który pozwala na wyeliminowanie zakłóceń i interferencjiinterferencjainterferencji związanych z sygnałami LTE (Long‑Term Evolution); sygnały LTE są używane w sieciach 4G i 5G, a ich zakres częstotliwości waha się od 700 MHz do 2,7 GHz; sygnały LTE mogą powodować zakłócenia innych urządzeń w pobliżu, włącznie z systemami antenowymi, dlatego filtry antenowe LTE są stosowane w celu wyeliminowania tego problemu

R1OYlHtsQsKML

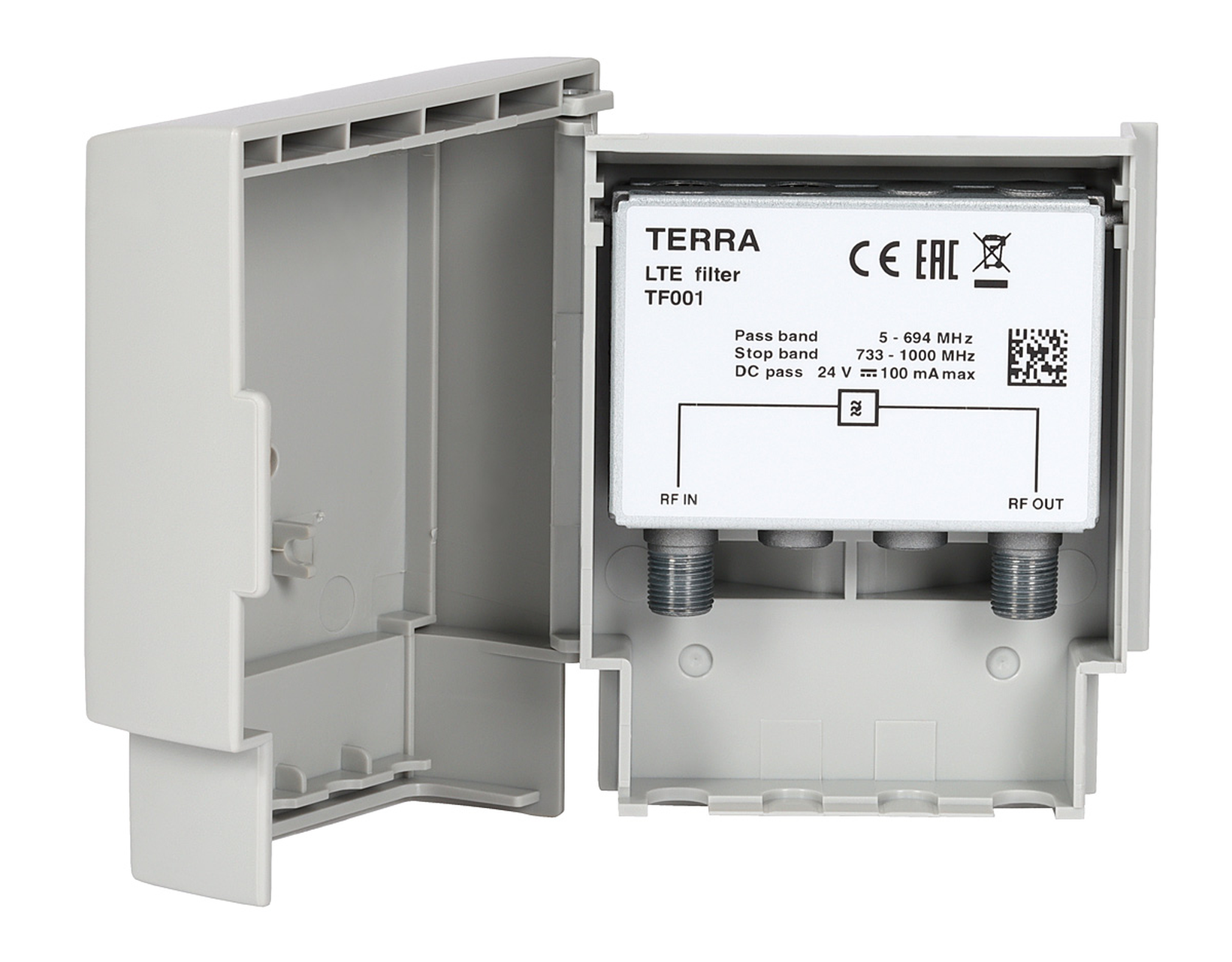

Grafika przedstawia Filtr LTE 700 TF001 masztowy Terra. Jest to niewielka puszka w kształcie przypominającym prostokąt. Wewnątrz na jednej ze ścianek widoczna jest płytka, na której umieszczono oznaczenia producenta, nazwę urządzenia oraz informacje o parametrach technicznych. Poniżej znajdują są dwa nagwintowane złącza antenowe.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

rodzaj filtra, który przepuszcza sygnały o niskich częstotliwościach i tłumi sygnały o wyższych częstotliwościach

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

rodzaj filtra, który przepuszcza sygnały o wysokich częstotliwościach, a tłumi sygnały o niższych częstotliwościach

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

służy do łączenia za pośrednictwem kabla koncentrycznego urządzeń końcowych ze źródłem sygnału, anteną naziemną lub satelitarną. Posiada dwa porty wyjścia używane do podłączenia odbiornika radiowego i telewizyjnego oraz port typu F, do którego można podłączyć tunertunertuner satelitarny. Przez styki następuje połączenie z końcówką przewodu koncentrycznego, aby umożliwić przekaz sygnału. Obudowa gniazda wykonana jest z tworzywa sztucznego

R1BEWXIMnSZ5Z

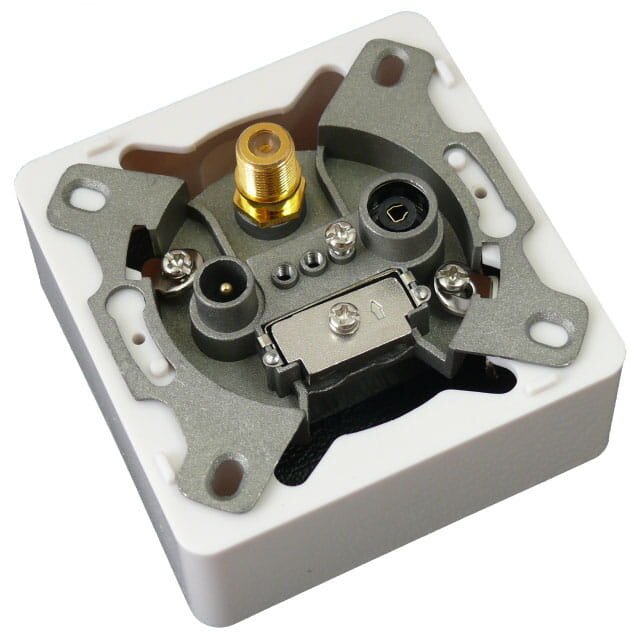

Gniazdo końcowe RTV/SAT

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

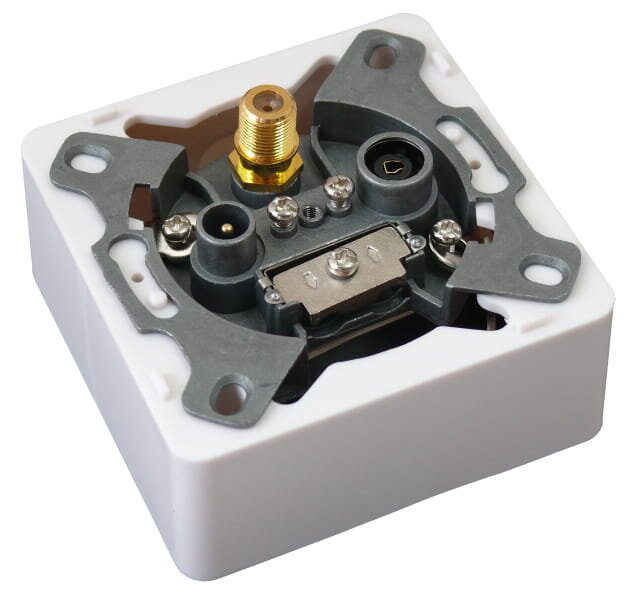

stosowane w instalacjach szeregowych, służy jako punkt pośredni w transmisji sygnału. Sygnał jest doprowadzony do gniazda, a następnie przesyłany do następnego urządzenia. Wewnątrz obudowy znajdują się styki, które umożliwiają transmisję sygnału z anteny między wtykiem kabla koncentrycznego a gniazdem. Posiada dwa porty wyjścia służące do podłączenia odbiornika radiowego i telewizyjnego oraz port typu F, do którego można podłączyć tunertunertuner satelitarny.  Obudowa gniazda wykonana jest z tworzywa sztucznego

R1cXjOddpsosj

Grafika przedstawia wnętrze gniazda przelotowego RTV‑SAT. Jest to metalowa puszka, w której znajdują się trzy wyjścia: R, TV i SAT. Strzałki wskazują kierunek wejścia i wyjścia przewodu koncentrycznego. Gniazdo jest przytwierdzone do obudowy czterema śrubkami.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

służy do podłączenia różnych urządzeń zewnętrznych do innych urządzeń lub systemów. Gniazdo wejściowe może przyjmować różne formy, w zależności od zastosowania, na przykład mieć postać złącza audio, wideo, sieciowego, USB lub innych. W przypadku sprzętu audio/wideo popularnymi gniazdami wejściowymi są np. złącza HDMI, RCA, VGA, DisplayPort, Jack lub USB

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

złącze, które umożliwia przekazywanie sygnałówsygnałsygnałów z jednego urządzenia do innego lub do wielu urządzeń jednocześnie

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

instalacja antenowa umożliwiająca odbiór sygnału telewizyjnego z różnych źródeł, takich jak naziemna telewizja cyfrowa, telewizja satelitarna i telewizja kablowa; może łączyć różne anteny i technologie, aby zwiększyć jakość odbieranego sygnału

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

opór elektryczny dla sygnału zmiennego, ale z uwzględnieniem jego częstotliwościczęstotliwośćczęstotliwości i fazy. Impedancja oznaczana jest symbolem Z i wyrażana w omach (Ωomega). W urządzeniach audio impedancja ma wpływ na dopasowanie między urządzeniami audio, takimi jak wzmacniaczewzmacniaczwzmacniacze i głośniki. Dlatego istotne jest, aby impedancja wzmacniacza i głośników była dopasowana, by uzyskać optymalną jakość dźwięku i uniknąć uszkodzeń urządzeń

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

rodzaj oporu elektrycznego wyrażony w Ωomega (omach). Impedancja jest wielkością zespoloną i opisuje stosunek napięcia do prądu w dowolnym miejscu kabla koncentrycznego, kiedy nie występują żadne odbicia, a kabel jest w stanie pełnego dopasowania. Oznacza to, że impedancja falowa kabla powinna być równa impedancji wyjściowej nadajnika i wejściowej odbiornika. Równie ważne jest także dopasowanie złącz, które również występują w różnych impedancjach

zjawisko, które występuje, gdy fale lub sygnały (dwa i więcej) łączą się ze sobą w jednym miejscu i w tym samym czasie. W wyniku połączenia fal powstaje nowy sygnał, który może mieć inne cechy niż fale, które się z nim złączyły

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

inaczej współosiowy – kabel przeznaczony do przesyłania sygnału radiowego, telewizyjnego oraz satelitarnego; składa się z wewnętrznego przewodnika, zazwyczaj wykonanego z miedzi lub aluminium, i otaczającego go współosiowego przewodnika przewodzącego, często wykonanego z siateczki miedzianej, która pełni funkcję ekranu chroniącego sygnał przed zakłóceniami elektromagnetycznymi z otoczenia; impedancjaimpedancjaimpedancja kabla koncentrycznego wynosi 75 omów

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

kanał, przez który sygnałsygnałsygnał wchodzi do urządzenia lub systemu. W przypadku telewizora lub monitora kanał wejścia odnosi się do źródła sygnału, takiego jak odtwarzacz DVD, dekoderdekoderdekoder, konsola do gier lub inny urządzenie podłączone do telewizora. Kanał wejścia może być wybierany za pomocą pilota lub przycisków na urządzeniu i zazwyczaj oznaczany jest skrótem nazwy źródła, np. HDMI, AV, USB, VGA itp.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

miara kątowa określająca kierunek, w którym antena jest zwrócona w płaszczyźnie poziomej. Jest to kąt mierzony w stopniach, wskazujący, na który punkt na horyzoncie skierowana jest antena w odniesieniu do kierunku północnego. Kąt azymutu jest istotny przy instalacji anteny satelitarnej, ponieważ określa, w którą stronę na horyzoncie musi być skierowana, aby poprawnie nawiązać łączność z satelitą. Optymalny kąt azymutu będzie zależał od położenia satelity na niebie w stosunku do lokalizacji montażu anteny

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

miara kątowa, która określa nachylenie anteny w pionie względem poziomu; wartość tego kąta jest ważna przy instalacji anteny satelitarnej, ponieważ wpływa na jakość odbieranych sygnałów satelitarnych. Optymalny kąt elewacji będzie zależał od konkretnego satelity, na którego jest ukierunkowana antena, i lokalizacji montażu

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

materiał lub struktura, która umożliwia przepływ prądu elektrycznego. Konduktory to zwykle druty lub kable wykonane z metali, takich jak miedź lub aluminium, lub ich stopów. Charakteryzują się niską opornością elektryczną, co oznacza, że mogą przesyłać prąd z minimalnym spadkiem napięcia i minimalnym wydzielaniem ciepła

R1B39W5xBHQPX

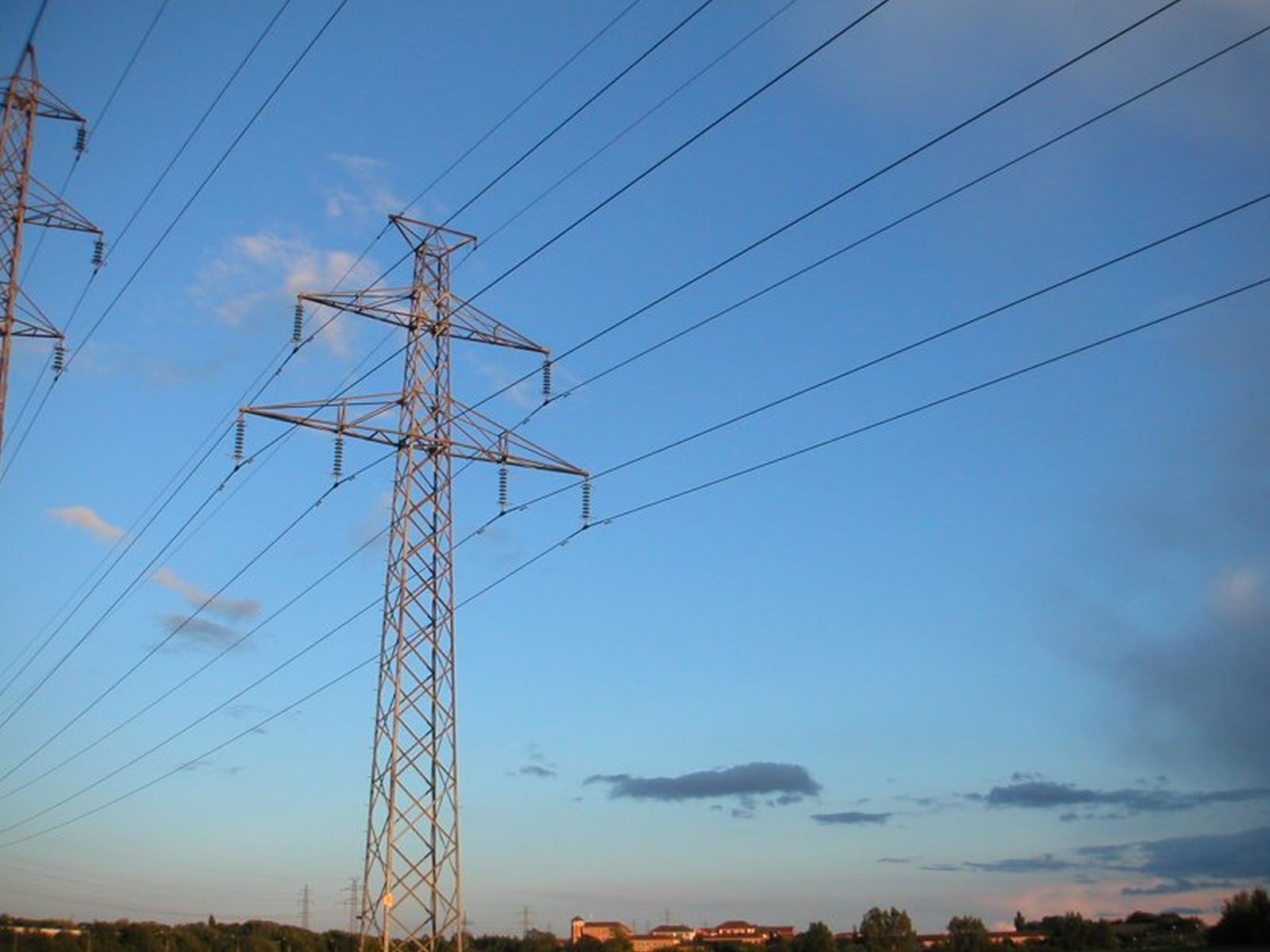

Zdjęcie przedstawia teren otwarty, na którym widoczna jest napowietrzna linia energetyczna. Składa się ona z wież stalowych, na których zamocowane są ramiona. Pełnią one rolę podpór dla przewodów przesyłających prąd elektryczny. Przewody te umieszczone są na wysokości kilku metrów nad ziemią, wykonane są z drutów aluminiowych lub miedzianych, a ich izolacja chroni przed przepływem prądu na zewnątrz i zapobiega porażeniom.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

urządzenie, które odbiera i przekształca sygnał pozyskany przez satelity na częstotliwość odpowiednią dla odbiornika lub dekoderadekoderdekodera. W tym celu przetwarza energię z ogniska anteny parabolicznej w sygnał elektryczny, następnie wzmacnia go i przemienia na częstotliwość pośrednią. Konwerter zbudowany jest z promiennika (służy do zbierania energii skupianej w ognisku anteny odbiorczej i do przekształcania jej w falę), przełącznika polaryzacyjnego i właściwego konwertera (służy do przemiany częstotliwości mikrofalowych na pośrednią częstotliwość satelitarną 950–2150 MHz oraz wzmacnia i przełącza sygnały). Konwerter satelitarny umożliwia odbiór programów telewizyjnych z satelitów orbitujących wokół Ziemi. Może obsługiwać różne typy anten oraz transponderów na satelicie. Minimalizuje dodawany szum, co poprawia jakość odbieranego sygnału

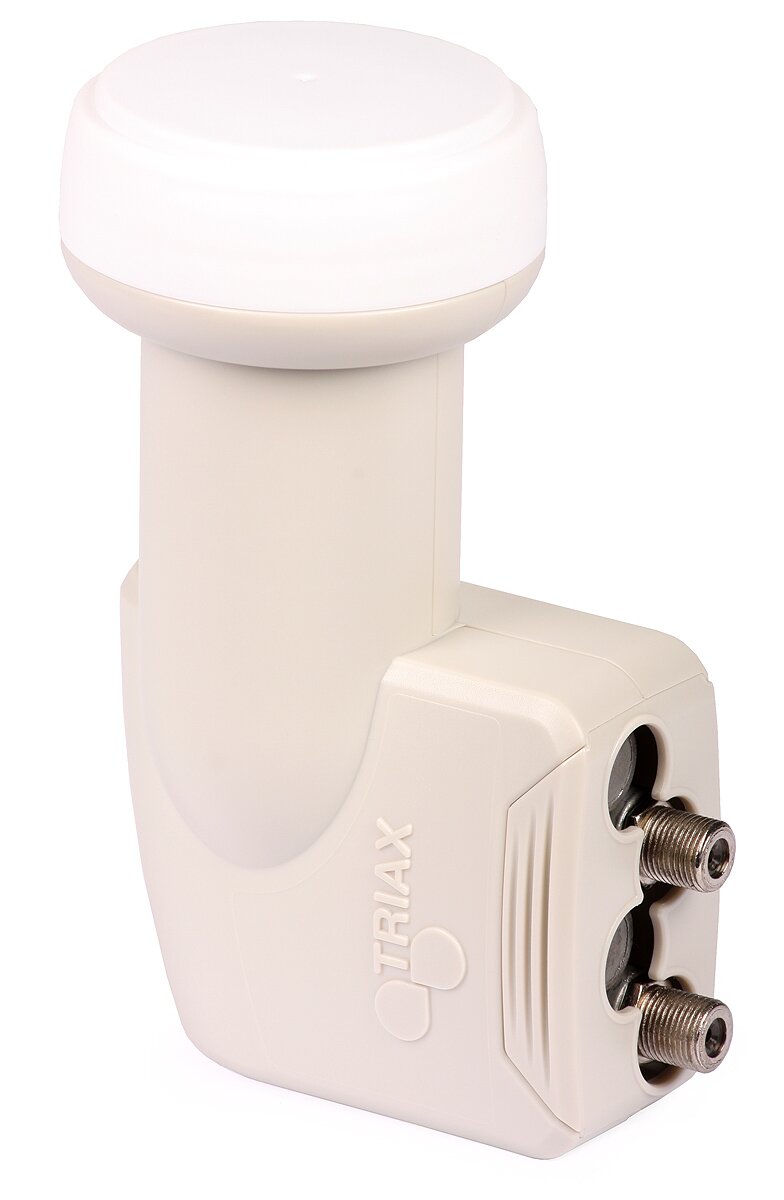

daje możliwość podłączenia dwóch niezależnych tunerówtunertunerów do jednego konwertera, pozwala na odbiór dwóch różnych programów satelitarnych; wykonywany w wariancie konwertera fullbandkonwerter fullbandkonwertera fullband

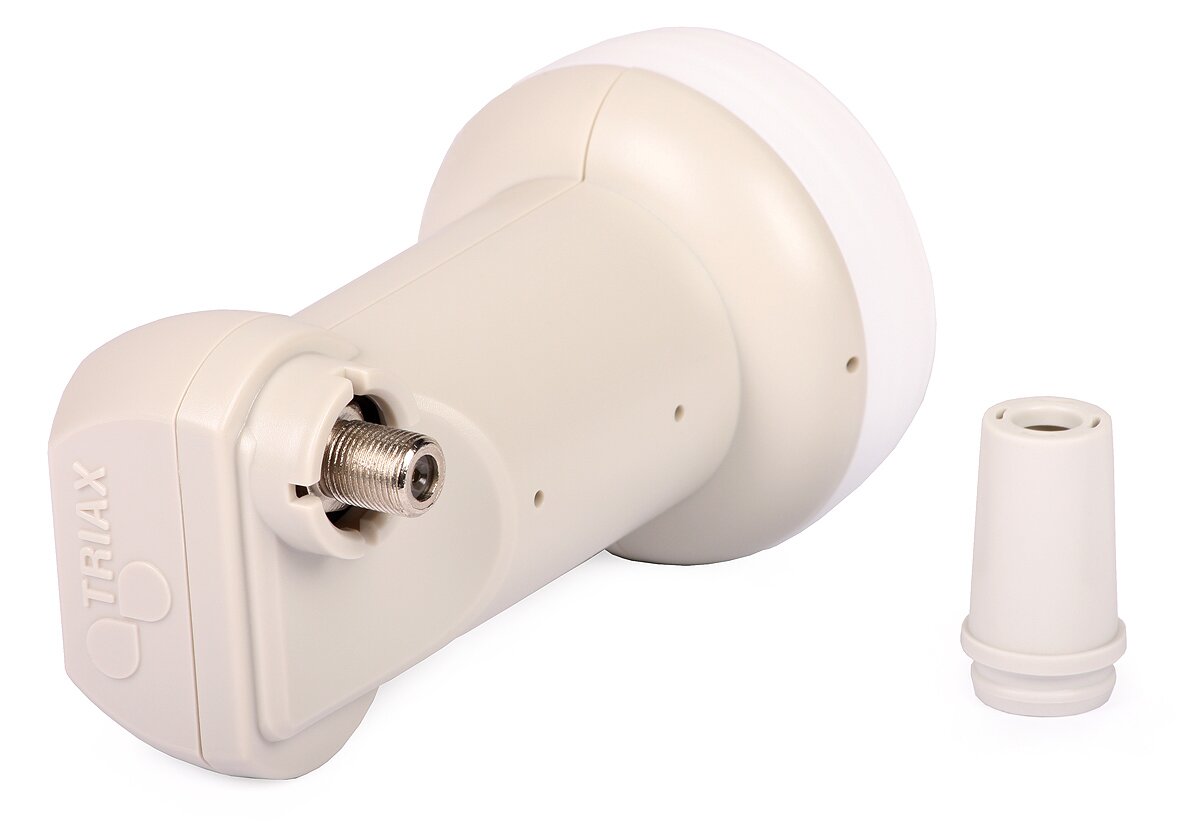

konwerter pełnozakresowy (pełnopasmowy), który pozwala na odbiór programów nadawanych z polaryzacją poziomą i pionową (wybór następuje przez podanie napięcia zasilającego 18 V lub 14 V) oraz w zakresie 10,7–11,7 i 11,7–12,75 GHz (wybór następuje przez wysłanie lub nie sygnału o częstotliwości 22 kHz i amplitudzie 0,6 V). Częstotliwość generatora konwertera wynosi 9,75 GHz dla zakresu 10,7–11,7 GHz i 10,6 GHz dla zakresu 11,7–12,75 GHz

R18bQCB7yQjk2

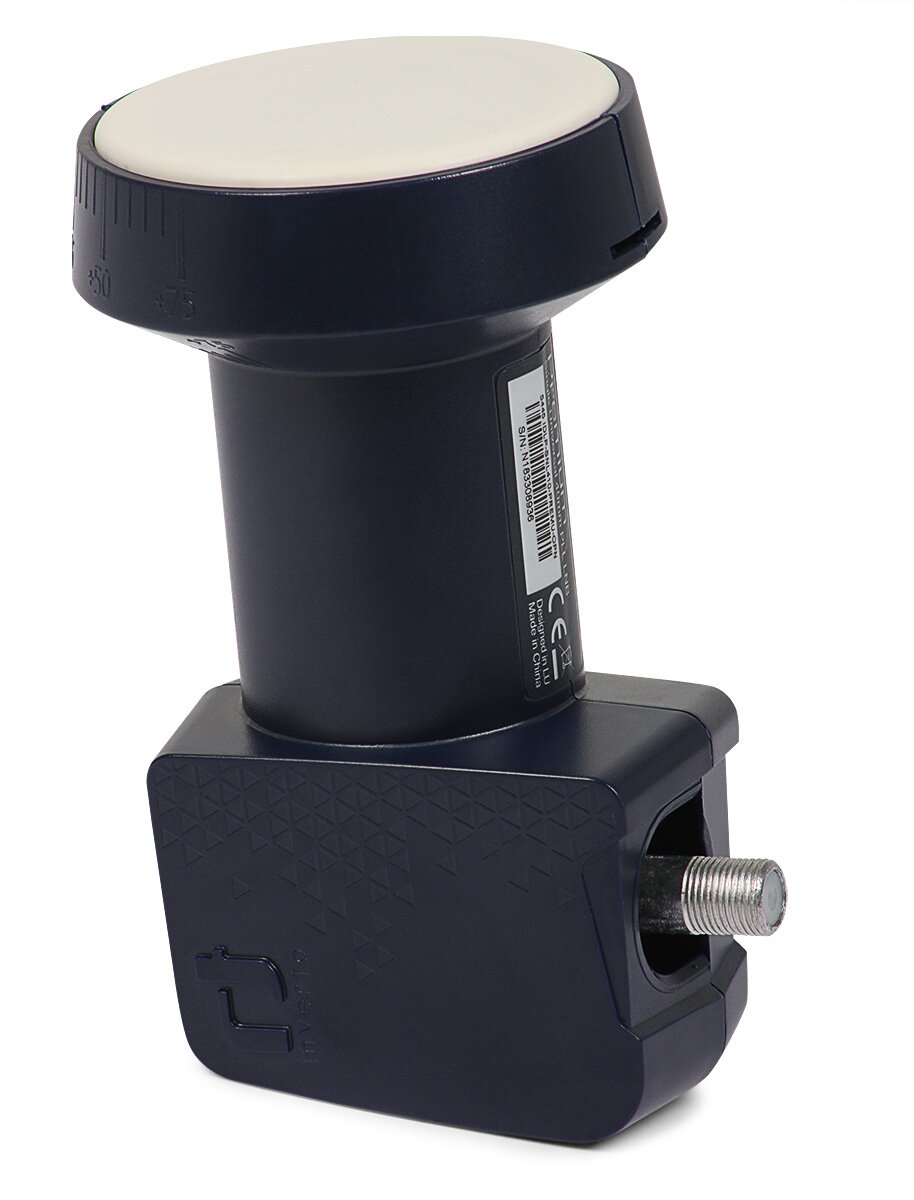

Konwerter wyposażony w jedno wyjście fullband (pełnopasmowe)

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

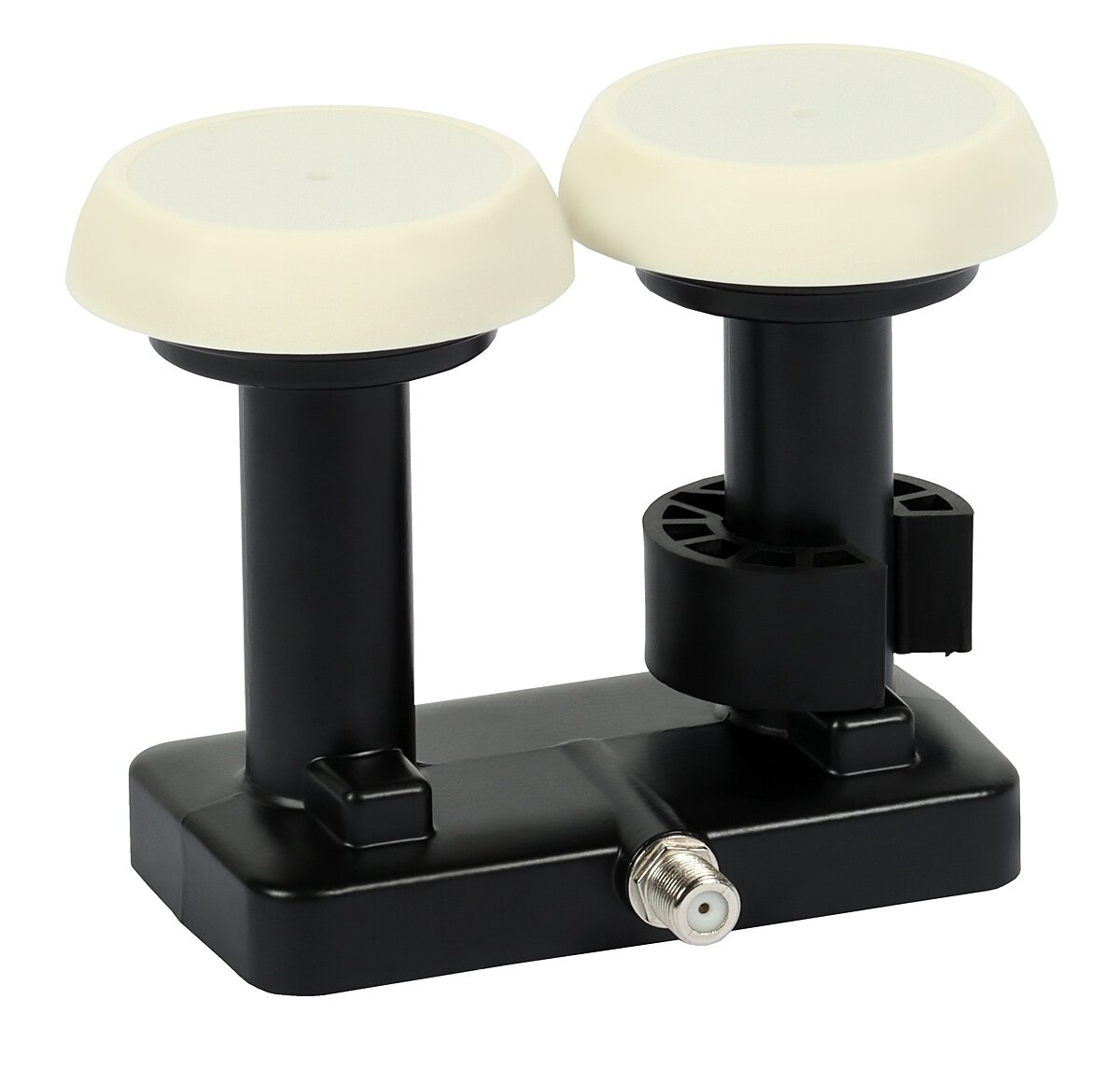

urządzenie złożone z dwóch konwerterów umieszczone obok siebie w jednej obudowie z wbudowanym przełącznikiem DiSEqC (Digital Satellite Equipment Control); układ ten, nazywany zezem, umożliwia odbiór sygnału satelitarnego z dwóch pozycji satelitarnych: Astra i Hot Bird. Tego typu konwertery są przystosowane do pracy z antenami o średnicy 80–90 cm

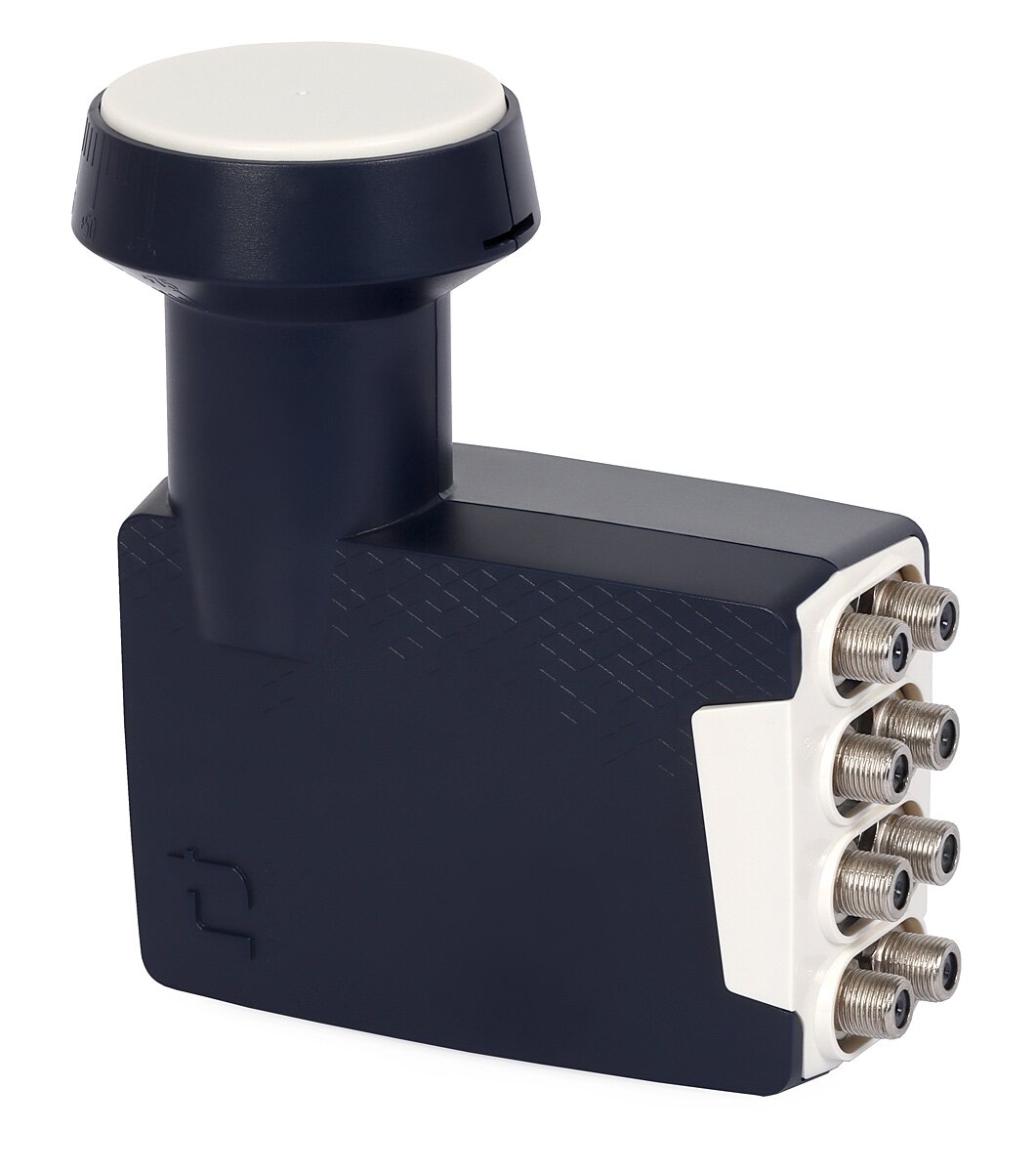

konwerter przeznaczony do realizacji zbiorczego odbioru telewizji satelitarnej za pomocą jednej anteny; za jego pomocą można bezpośrednio podłączyć nawet osiem tunerówtunertunerów satelitarnych

typ konwertera, który umożliwia odbiór telewizji satelitarnej i radia z jednego satelity i jego dystrybucję do czterech niezależnych tunerówtunertunerów

RlLesn5qz0JzN

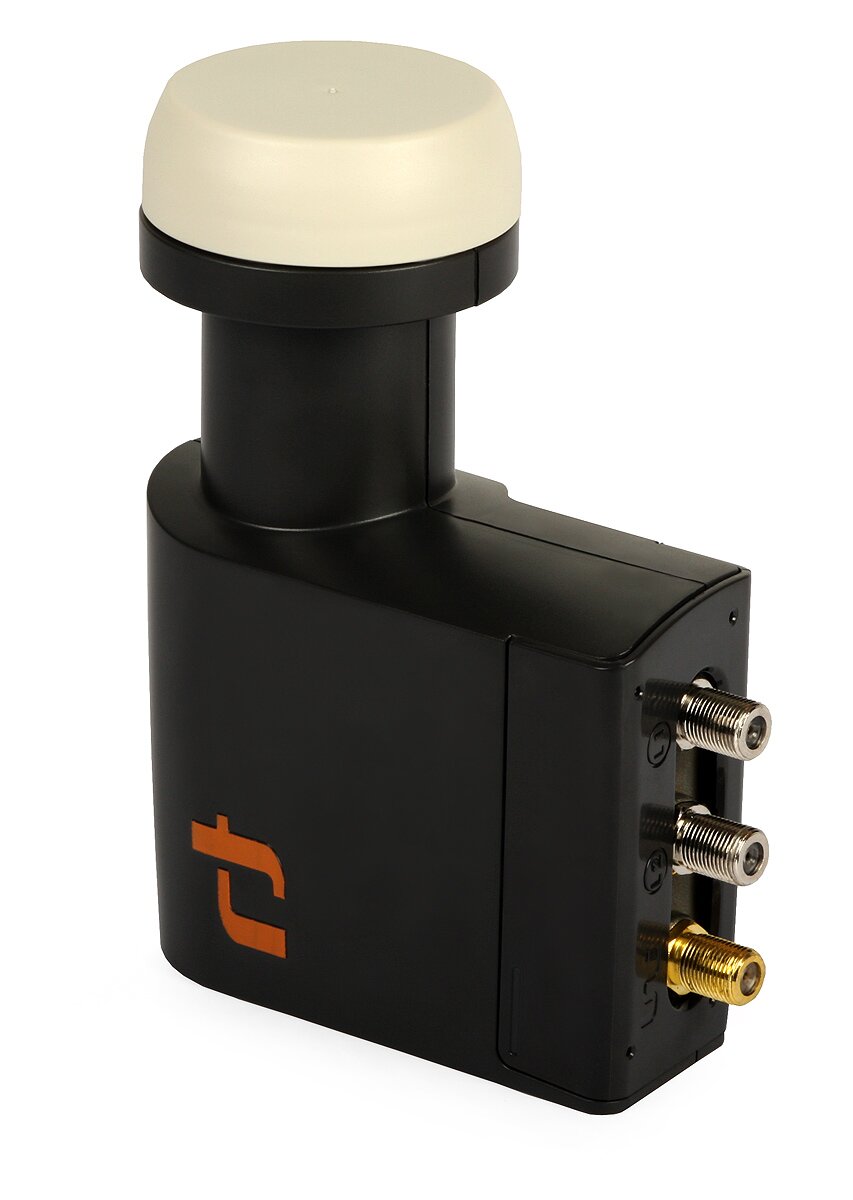

Konwerter quad

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

konwerter wyposażony w cztery wyjścia, z których każde reprezentuje jedno z pasm polaryzacji (pionowej lub poziomej) oraz jedno z pasm częstotliwości (górne lub dolne). Wyjścia konwertera są oznaczone odpowiednio: VH (pionowa górna), VL (pionowa dolna), HH (pozioma górna) i HL (pozioma dolna). W instalacji antenowej konwerter współpracuje z multiswitchem, którego wejścia podłączone są do odpowienich wyjść konwertera quattro. Konwerter dostarcza sygnał z anteny satelitarnej, a multiswitch przekierowuje ten sygnał do wielu odbiorników satelitarnych

RS9NF4fiH8Sa3

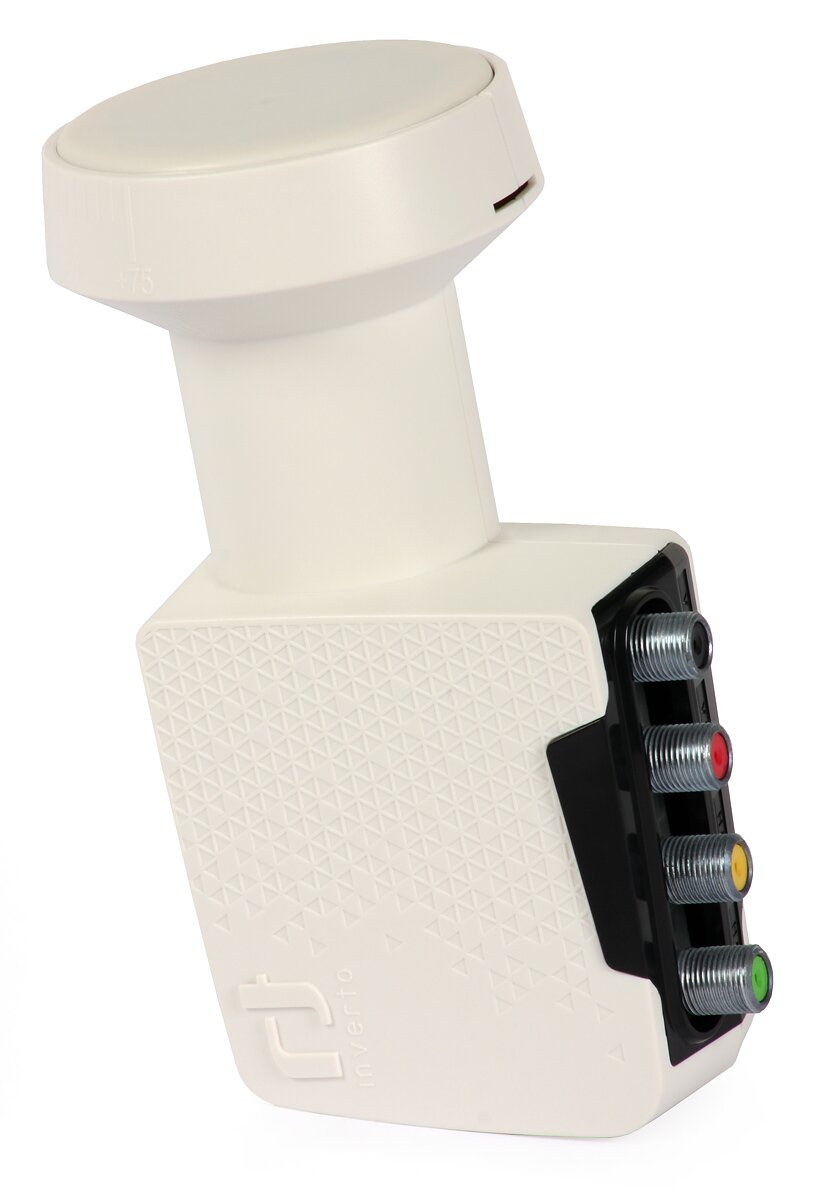

Konwerter quatro

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

rodzaj konwertera przeznaczonego do hybrydowych sieci RTV‑SAT. Jest wyposażony w dwa wyjścia UNICABLE I/II służące do podłączania tunerówtunertunerów za pomocą jednego kabla koncentrycznego z wydzieleniem sygnału na rozgałęźnikach oraz wejście dla sygnału z anteny telewizji naziemnej DVB‑T/T2

RK8kmMYdwNtwu

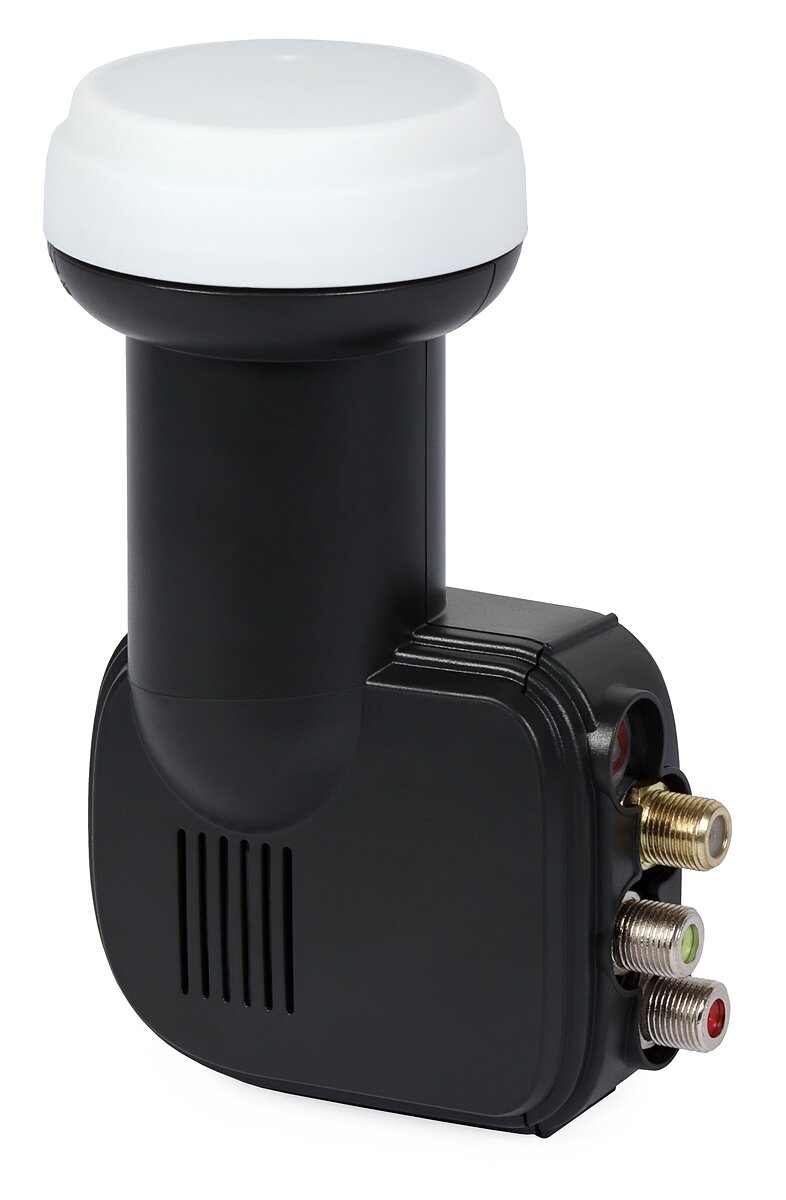

Konwerter unicable

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

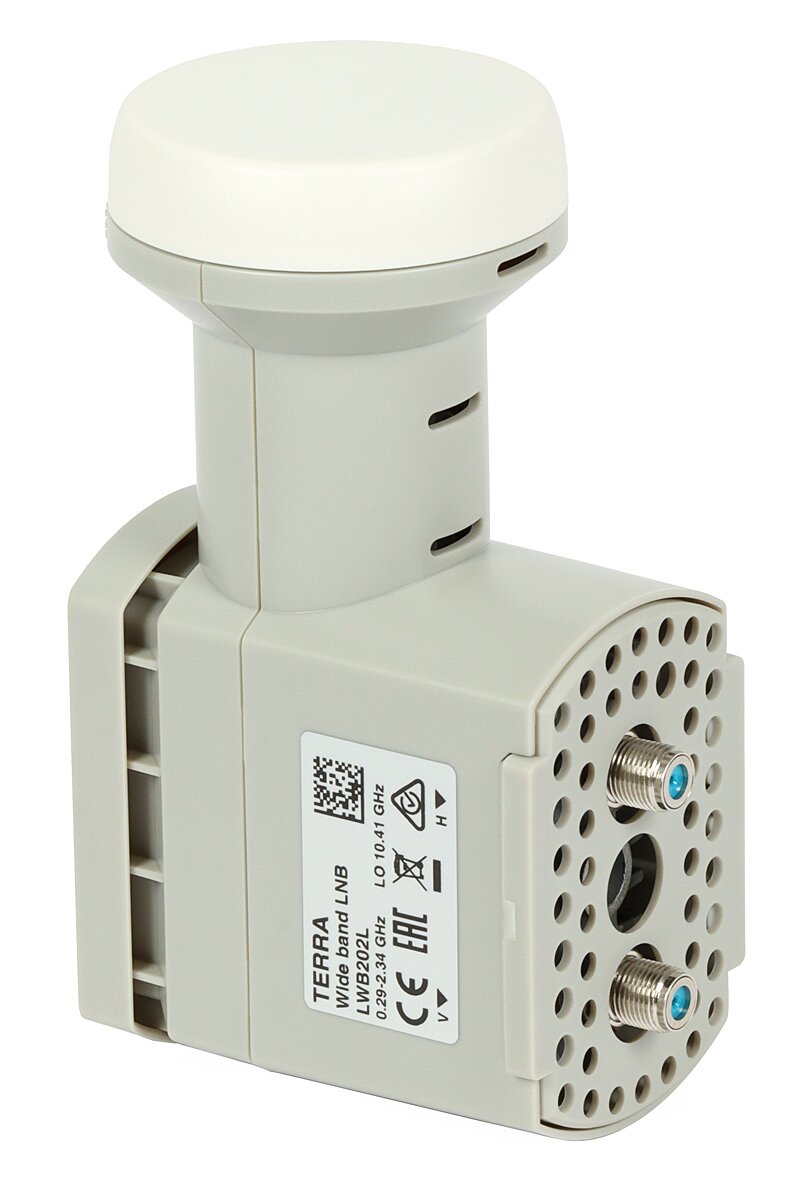

rodzaj konwertera umożliwiającego wprowadzenie sygnału satelitarnego do instalacji światłowodowej, stosowany w instalacjach multiswitchowych działających w technologii Wideband

RqLrEPSSbaGf3

Konwerter wideband

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

struktura, która służy do przesyłania sygnałów elektrycznych lub elektromagnetycznych na dłuższe dystanse. Linie transmisyjne składają się z przewodnika, którym przepływa sygnał, oraz otaczającej go izolacji lub osłony. Izolacja lub osłona mają na celu zapobieganie rozprzestrzenianiu się sygnału poza linię i minimalizowanie strat sygnału. W przypadku linii transmisyjnych, w których sygnał przesyłany jest w postaci fali elektromagnetycznej, izolacja lub osłona pełnią również rolę ekranuekran (oplot)ekranu, który zabezpiecza przed zakłóceniami elektromagnetycznymi z otoczenia

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

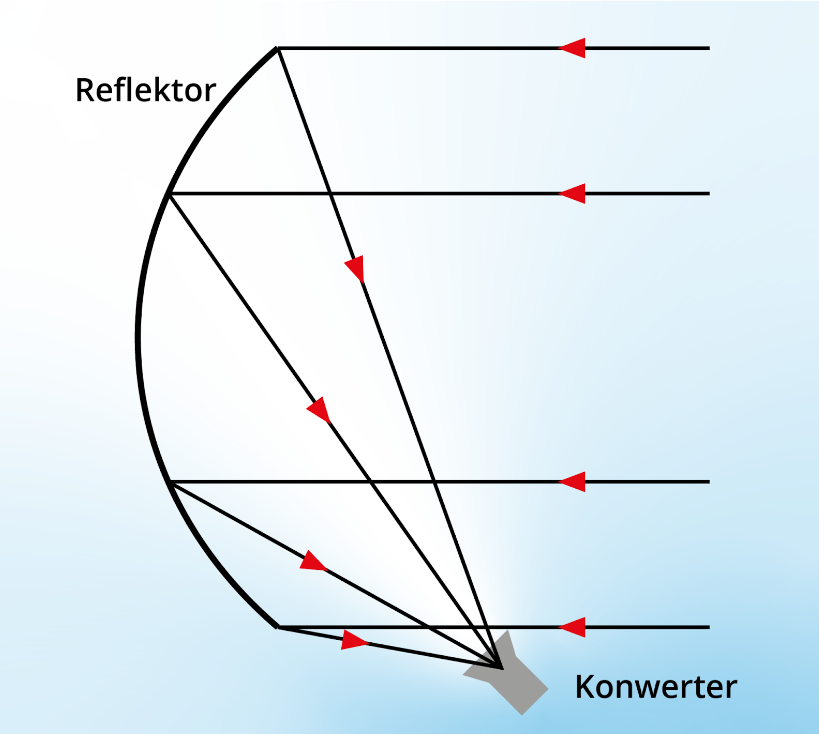

inaczej reflektor; element czaszy anteny satelitarnej offsetowej, metalowa płytka w kształcie paraboli, która służy do skupiania sygnału satelitarnego na konwerterze umieszczonym z przodu anteny (a nie na środku jak w antenach satelitarnych parabolicznych)

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

umożliwia łączenie sygnałów VHF i UHF telewizji naziemnej z sygnałami częstotliwościczęstotliwośćczęstotliwości pośredniej (satelitarnej) w zakresie 950‑2150 MHz z czterech polaryzacji i przesyłanie ich jednym przewodem do jednego lub kilku odbiorników satelitarnych

R5mMXwncg3URy

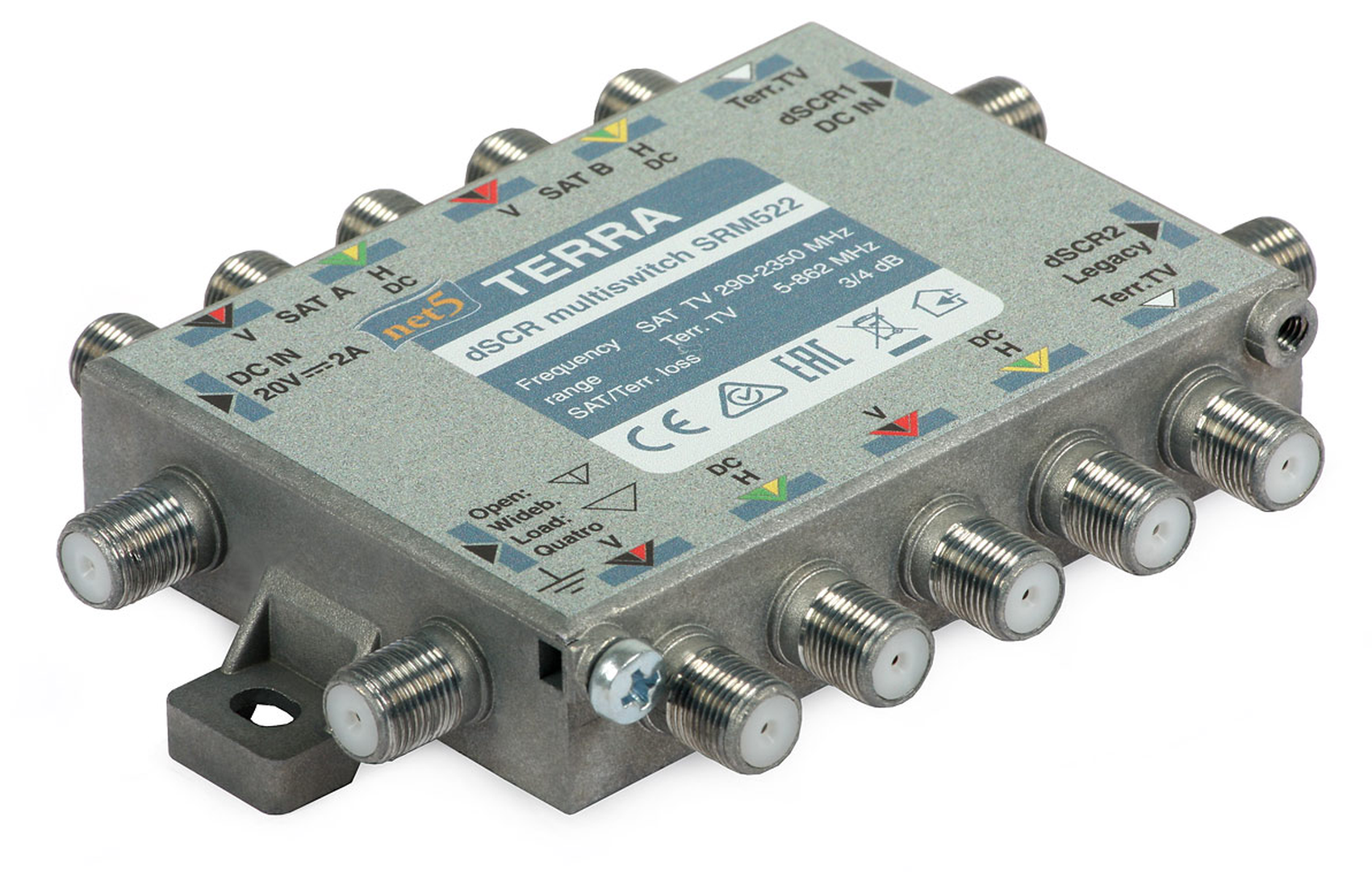

Grafika przedstawia multiswitch SRM522, który jest urządzeniem służącym do dystrybucji sygnału w systemach telewizji satelitarnej. Multiswitch znajduje się w płaskim metalowym korpusie, w kształcie prostopadłościanu. Na dłuższych bokach po obu stronach widocznych jest po pięć złącz. Na krótszych bokach po obu stronach znajdują się po dwa wejścia. Pozwala to na podłączanie wielu odbiorników. Na wierzchu urządzenia znajdują się informacje o producencie oraz symbole techniczne każdego złącza.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

urządzenie służące do generowania i przesyłania sygnałów radiowychsygnał radiowy (R)sygnałów radiowych, telewizyjnychsygnał telewizyjny (TV)telewizyjnych lub innych sygnałów elektromagnetycznych przez przestrzeń, zwykle poprzez falę radiową lub falę mikrofalową. Nadajnik składa się z generatora sygnału, modulatora, wzmacniaczawzmacniaczwzmacniacza i anteny, która emituje sygnałsygnałsygnał do otoczenia. Sygnał jest transmitowany przez nadajnik w określonym paśmie częstotliwościczęstotliwośćczęstotliwości, a odpowiednie anteny odbiorcze mogą odebrać i przetworzyć ten sygnał

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

zjawisko, które zachodzi, gdy fala elektromagnetyczna napotyka przeszkodę na swojej drodze i odbija się od niej, zmieniając kierunek i propagując się dalej w przestrzeni. Odbicie sygnału może powodować problemy w transmisji informacji, zwłaszcza w przypadku sygnałów radiowychsygnał radiowy (R)sygnałów radiowych i telewizyjnychsygnał telewizyjny (TV)telewizyjnych, gdyż może powodować zakłócenia lub osłabienie sygnału, co prowadzi do pogorszenia jakości odbioru

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

urządzenie służące do odbierania i przetwarzania sygnałów elektromagnetycznych, takich jak sygnały radiowesygnał radiowy (R)sygnały radiowe, telewizyjnesygnał telewizyjny (TV)telewizyjne, dźwiękowe lub inne. Odbiorniki zwykle składają się z antenyantenaanteny, układu odbiorczego, który przetwarza sygnał na odpowiednią postać, czyli dźwięk lub obraz, oraz układu dekodującego, który interpretuje sygnał i przekształca go na pożądany format

R1OHGPM56lRVY

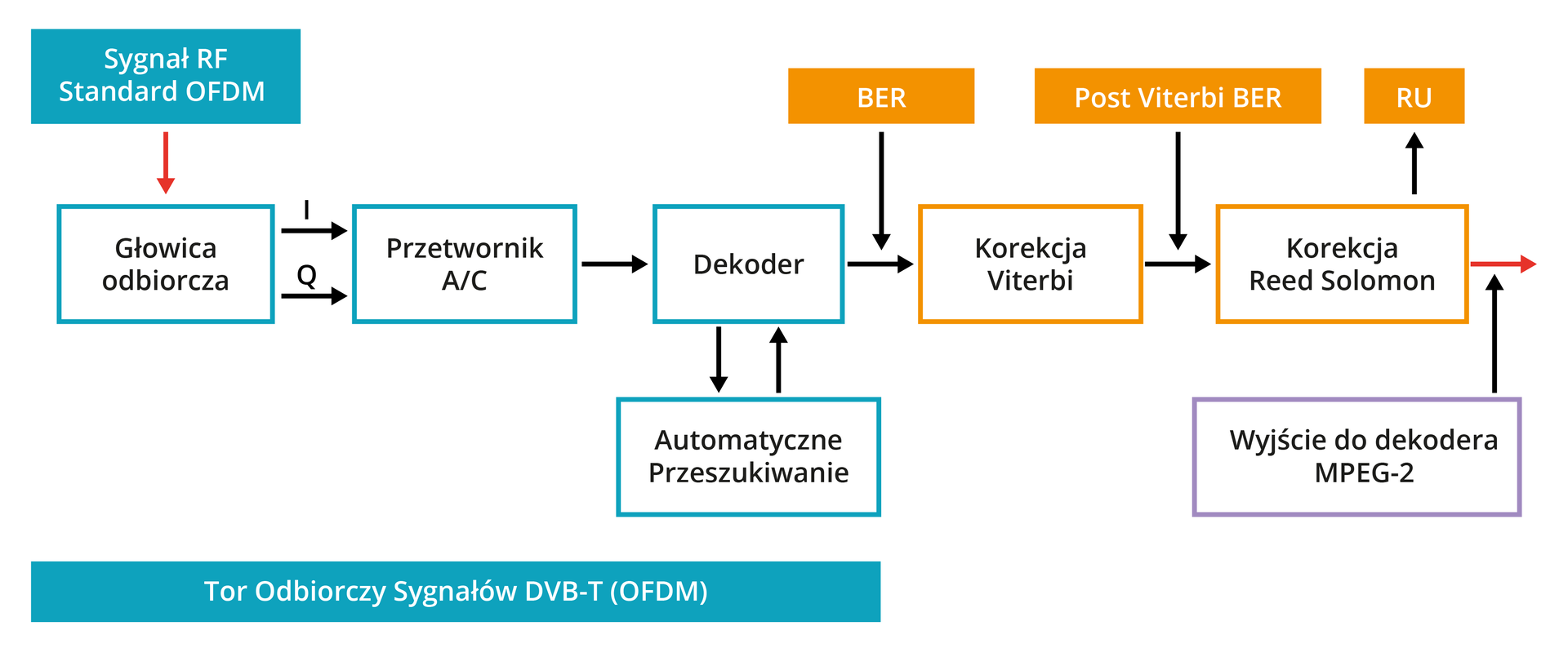

Schemat blokowy przedstawia tor odbiorczy sygnałów DVB‑T OFDM. Na wejściu znajduje się sygnał RF standardu OFDM, który jest przetwarzany przez kolejne bloki. Pierwszym blokiem jest głowica, która wzmacnia sygnał RF. Następnie, sygnał trafia do przetwornika AC, który zamienia sygnał analogowy na cyfrowy. Kolejnym blokiem jest dekoder, który odczytuje przesyłane dane i wykorzystuje do tego celu ramkę z napisem dekodowanie. Po dekoderze następuje blok przeszukiwania automatycznego. Następnie, sygnał przechodzi przez blok korekcji Viterbiego, a następnie przez blok korekcji Reed‑Solomona. Na końcu sygnał trafia do dekodera MPEG‑2, Wyjście z bloku jest oznaczone napisem "Ru".

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

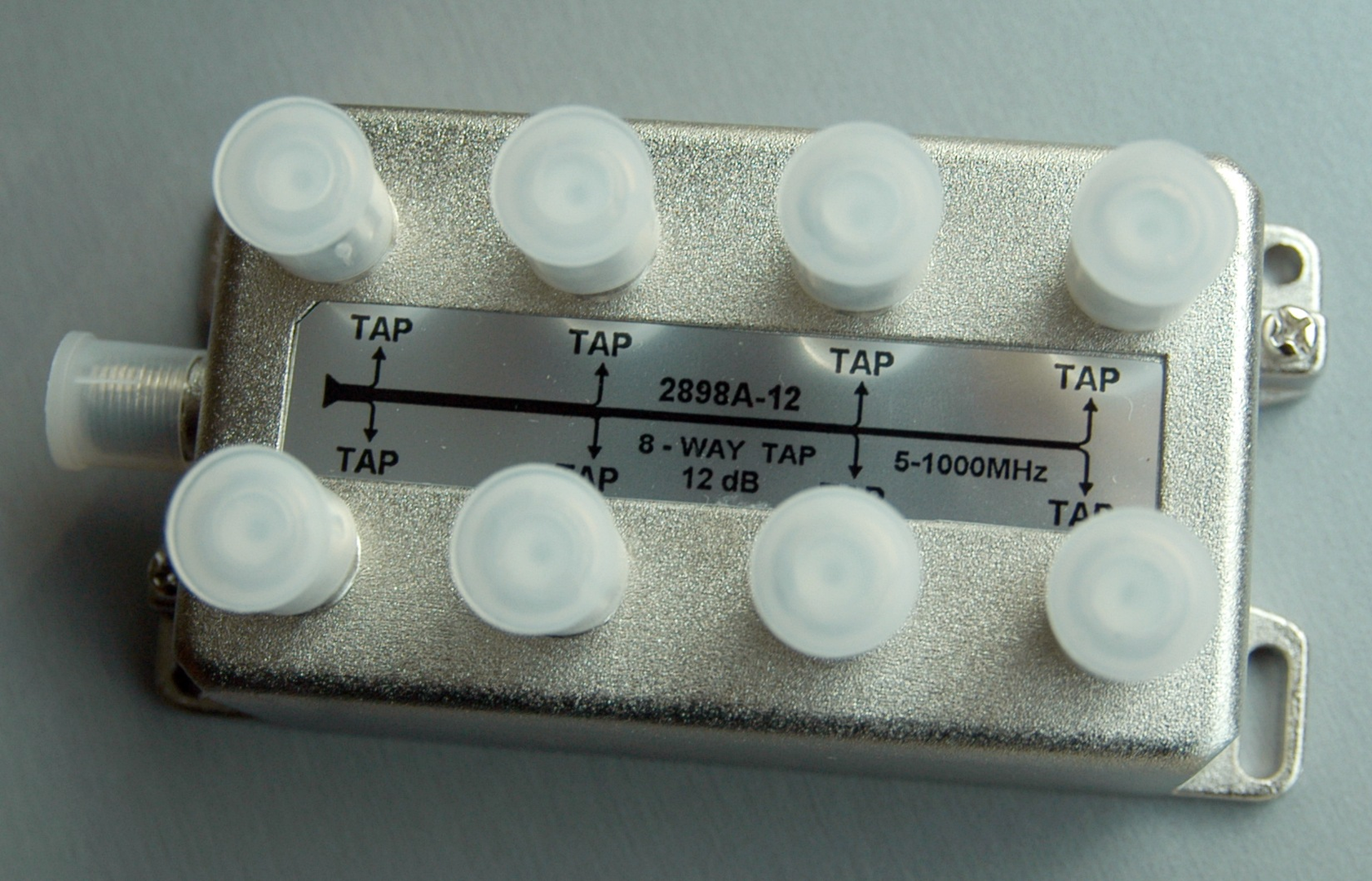

urządzenie służące do podziału sygnału antenowego na kilka gałęzi. Odgałęźnik antenowy pozwala na podłączenie kilku odbiorników do jednej antenyantenaanteny, co umożliwia odbieranie sygnałusygnałsygnału przez kilka urządzeń jednocześnie

RQmA0etPotzlF

Ilustracja przedstawia odgałęźnik 8 tap 2. To urządzenie stosowane w telewizji kablowej. Ma kształt płaskiego pudełka, wykonany jest z metalu. Na wierzchu znajdują się napisy informujące o jego przeznaczeniu. Na górze odgałęźnika widocznych jest także osiem otworów, z których każdy posiada ochronne nakładki z tworzywa. Odgałęźnik umożliwia podłączenie większej liczby odbiorników.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

rodzaj odgałęźnika posiadającego dwa gniazda sygnałowe. Odgałęźnik dwukrotny pozwala podzielić sygnał na dwie linie, co umożliwia jednoczesne korzystanie z dwóch urządzeń bez konieczności używania dwóch osobnych gniazd sygnałowych

R1Qd0GsBlsTTX

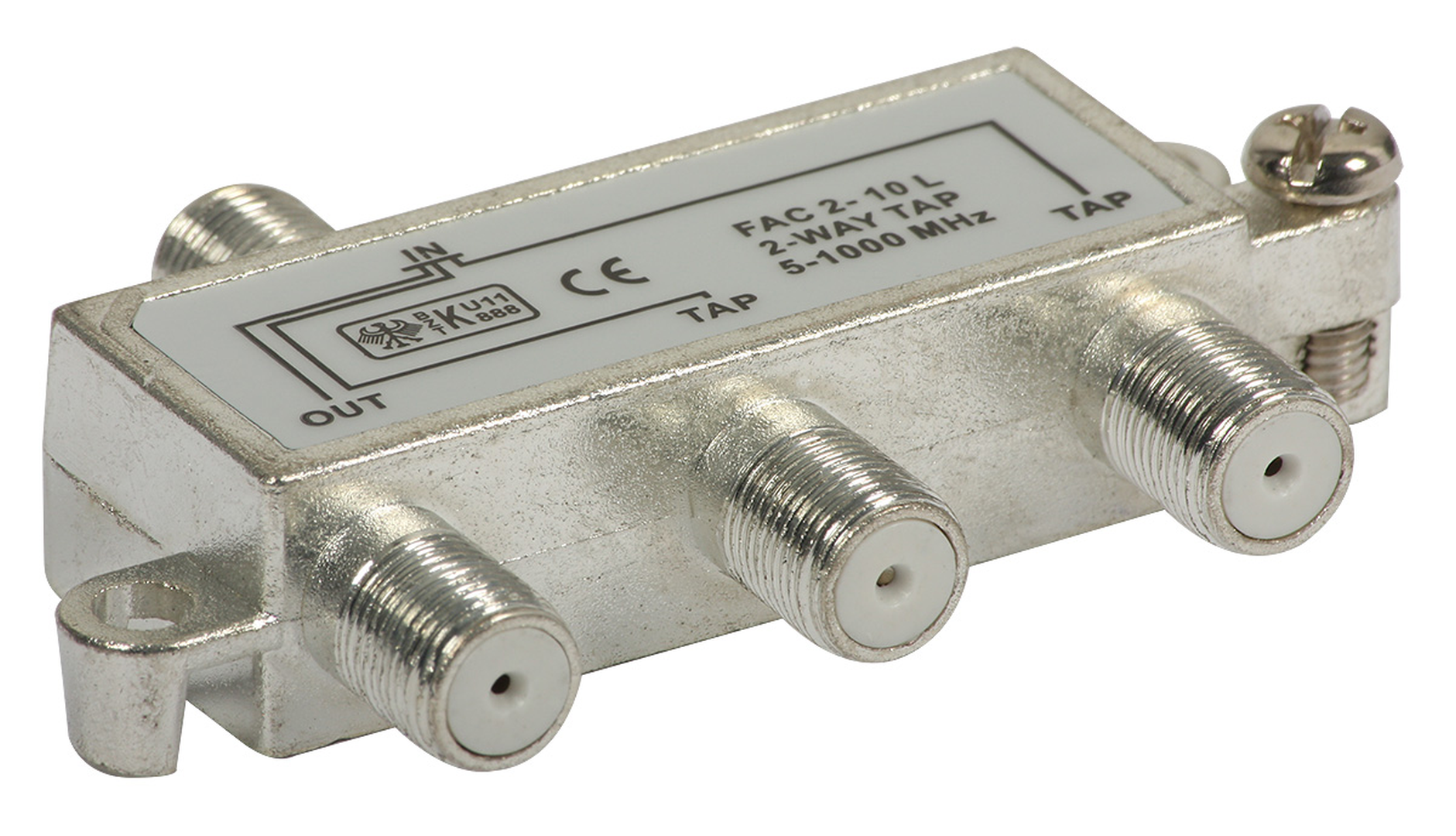

Ilustracja przedstawia odgałęźnik TV 2‑krotny FAC‑2-10 dB. To urządzenie służące do podziału sygnału antenowego w sieciach telewizyjnych. To niewielkie, płaskie urządzenie. Posiada trzy wejścia na jednym dłuższym boku i jedno na przeciwnym. Na wierzchu widoczne są oznaczenia dotyczące tłumienia w decybelach, liczby wejść i zakresie częstotliwości w megahercach.

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

odgałęźnik z jednym gniazdem sygnałowym, do którego można podłączyć jedno urządzenie

R1UOl1gQejhHk

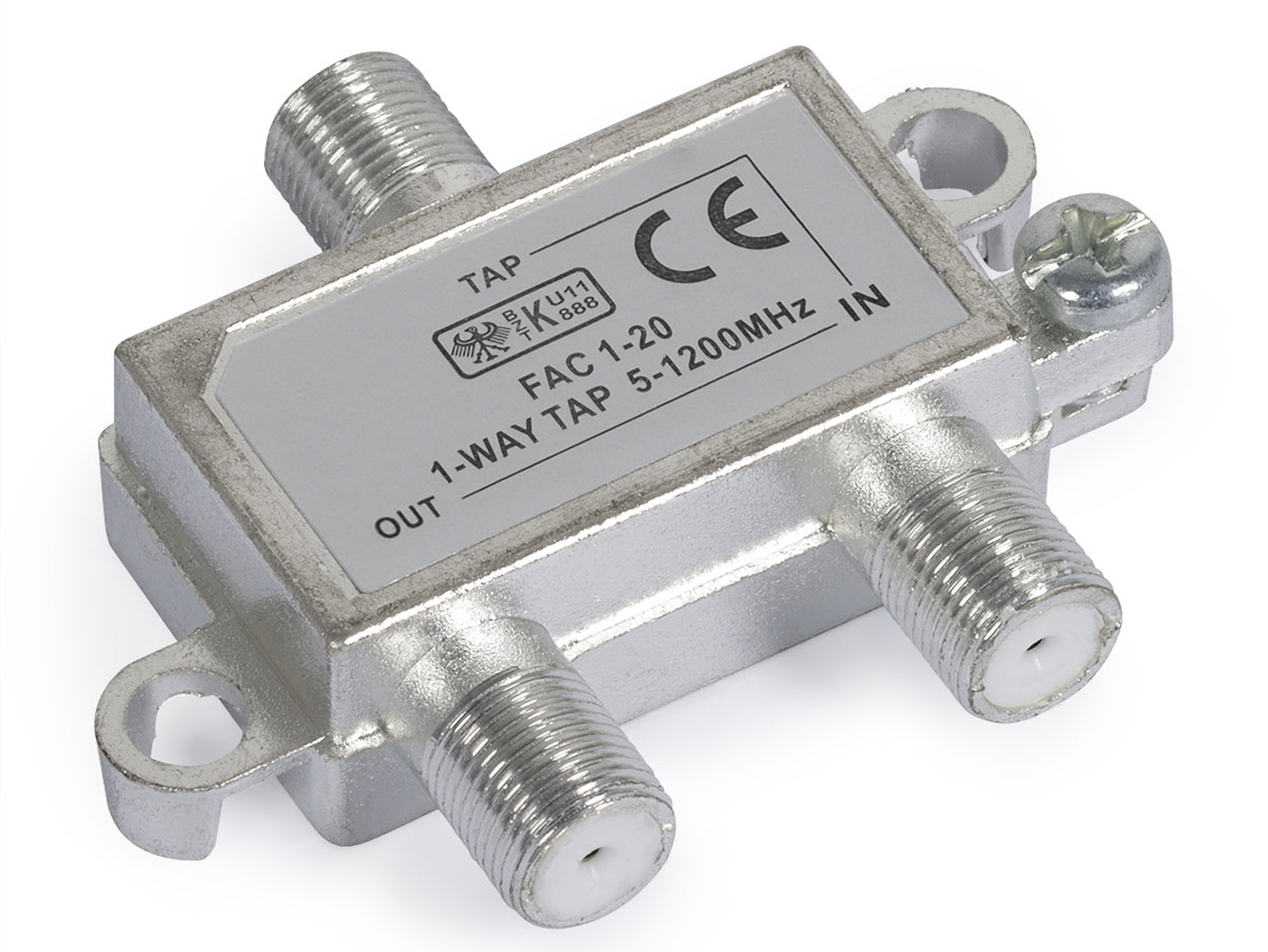

Ilustracja przedstawia odgałęźnik TV 1‑krotny FAC‑1-20 dB (5‑1000 MHz). To urządzenie służące do podziału sygnału antenowego w sieciach telewizyjnych. To niewielkie, płaskie urządzenie. Posiada dwa wejścia na jednym dłuższym boku i jedno na przeciwnym. Na wierzchu widoczne są oznaczenia dotyczące tłumienia w decybelach, liczby wejść i zakresie częstotliwości w megahercach.

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

stosowany w instalacjach multiswitchowych służy do wydzielenia sygnałusygnałsygnału z magistrali multiswitchowej. Odgałęźniki są często instalowane, gdy wymagane jest wydzielenie części sygnału podawanego z jednorodnego strumienia. Można to zobrazować na przykładzie telewizji cyfrowych, które oferują różne pakiety kanałów w zależności od tego, jaki abonament wykupił użytkownik

Rt0bgR3IrNT9S

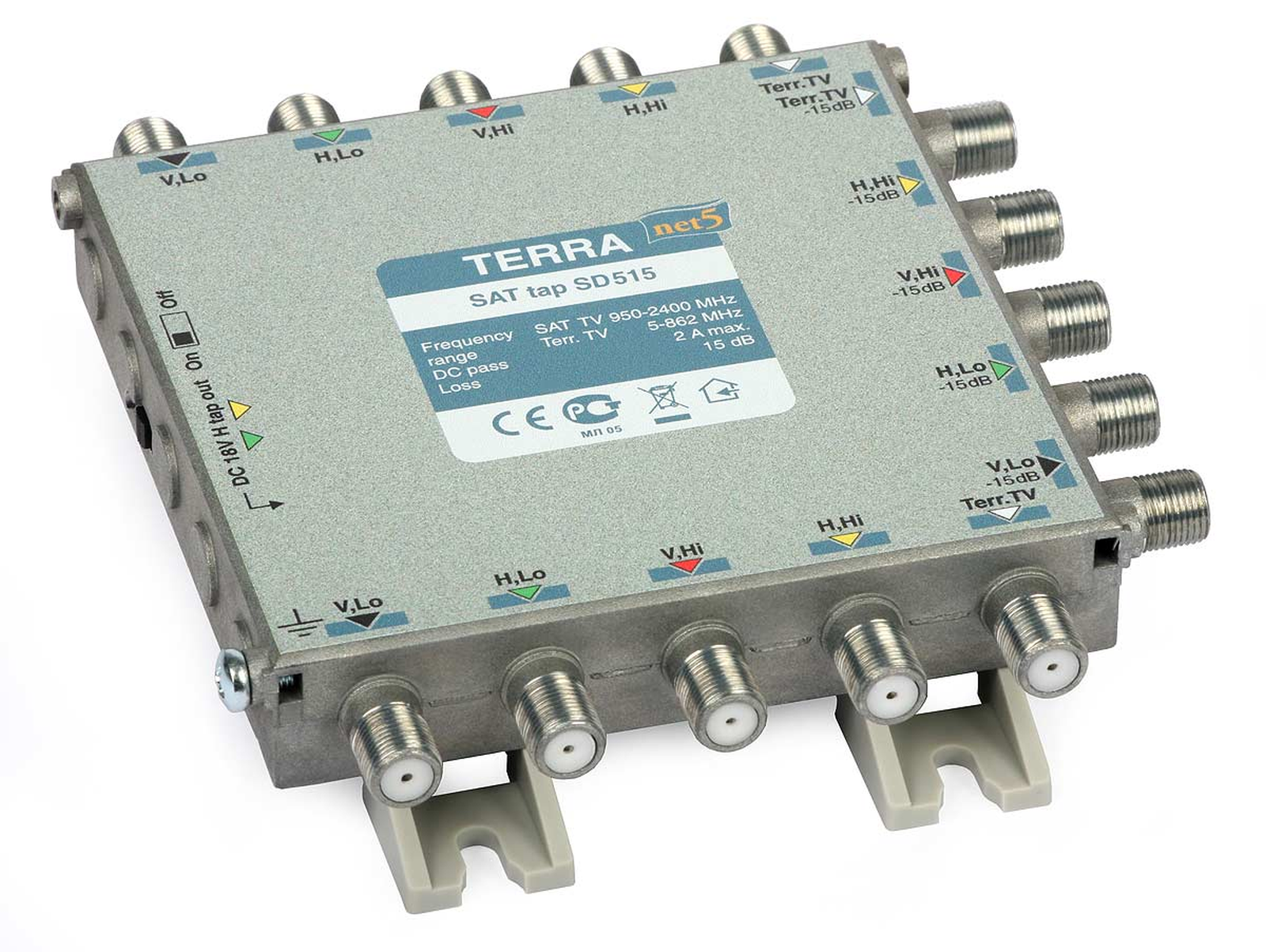

Ilustracja przedstawia odgałęźnik TV/SAT SD‑515 Terra. To urządzenie służące do podziału sygnału telewizyjnego i satelitarnego w sieciach kablowych. Ma kształt płaskiego prostopadłościanu. Na każdej z trzech ścian bocznych posiada po pięć wejść. Napisy na wierzchu obok każdego wejścia to oznaczenia, które informują, do czego każde z nich jest przypisane.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

odległość między ogniskiem (punkt, w którym zbierane są fale elektromagnetyczne) a powierzchnią reflektora anteny. Anteny satelitarne są często skonstruowane w taki sposób, że promieniowane fale elektromagnetyczne (na przykład fale radiowe) są zbierane i skupiane w ognisku, gdzie znajduje się odbiornik lub konwerter sygnału. W praktyce ogniskowa anteny satelitarnej jest jednym z kluczowych parametrów, które wpływają na zdolność anteny do odbierania sygnałów satelitarnych

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

podstawowy element elektroniczny, który służy do ograniczenia przepływu prądu w obwodzie elektrycznym. Oporniki składają się z materiału o wysokiej oporności elektrycznej, takiego jak węgiel, ceramika lub metal, i posiadają dwa styki, pomiędzy którymi przepływa prąd. Oporniki mają różne wartości oporności, wyrażone w ohmach (Ωomega), które określają ich zdolność do ograniczania przepływu prądu. Oporniki są stosowane w obwodach elektrycznych do regulacji napięcia i prądu, zmniejszenia szumów i zakłóceń, a także do dzielenia napięcia i prądu

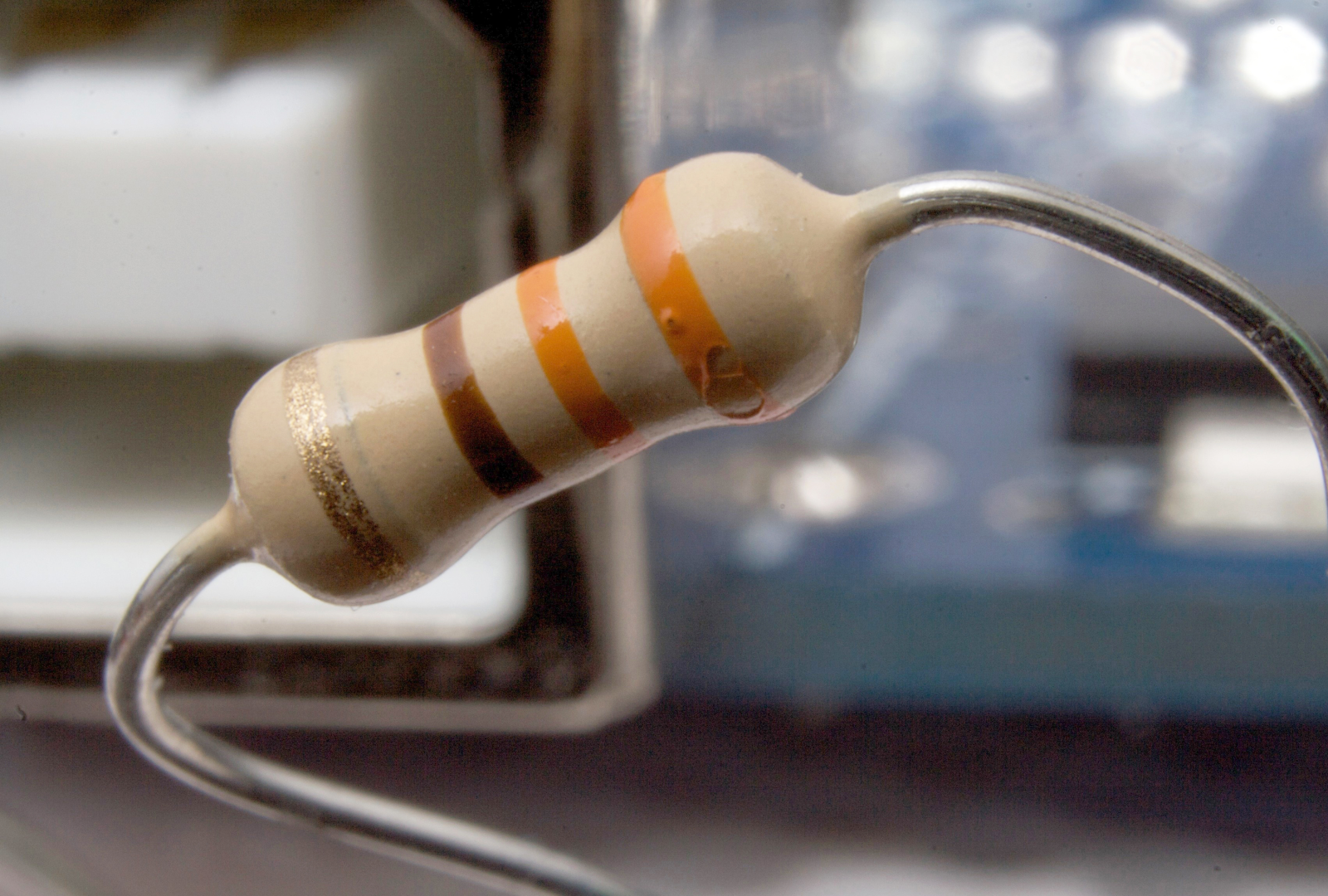

RhsR35jnEc03y

Zdjęcie przedstawia opornik o mocy 0,5 wata. Jest to element, który służy do ograniczania przepływu prądu w obwodzie elektrycznym. Opornik jest wykonany z ceramiki a jego kształt jest obły. Z jednej i drugiej strony korpusu widoczne są druty, które umożliwiają jego połączenie z innymi elementami w obwodzie elektrycznym.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

urządzenie stosowane do przetwarzania sygnałów odbieranych z anteny, pomaga w wyizolowaniu i przekształceniu sygnałów wejściowych na sygnały o niższych częstotliwościach, jest to tzw. przemiana na częstotliwości pośrednie

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

pojęcie odnoszące się do sposobu, w jaki fala elektromagnetyczna (np. sygnał radiowy, telewizyjny, satelitarny) jest przesyłana przez antenę; kąt, pod jakim rozchodzą się fale. Polaryzacja anteny wskazuje, jak powinna być ustawiona antena w stosunku do powierzchni ziemi (poziomo lub pionowo)

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

urządzenie elektroniczne, które służy do wzmacniania sygnału antenowego przed jego rozprowadzeniem do odbiornika. Przedwzmacniacz antenowy jest zwykle instalowany blisko antenyantenaanteny, co pozwala na zwiększenie sygnałusygnałsygnału i zmniejszenie wpływu zakłóceń, zanim sygnał trafi do kabla antenowego

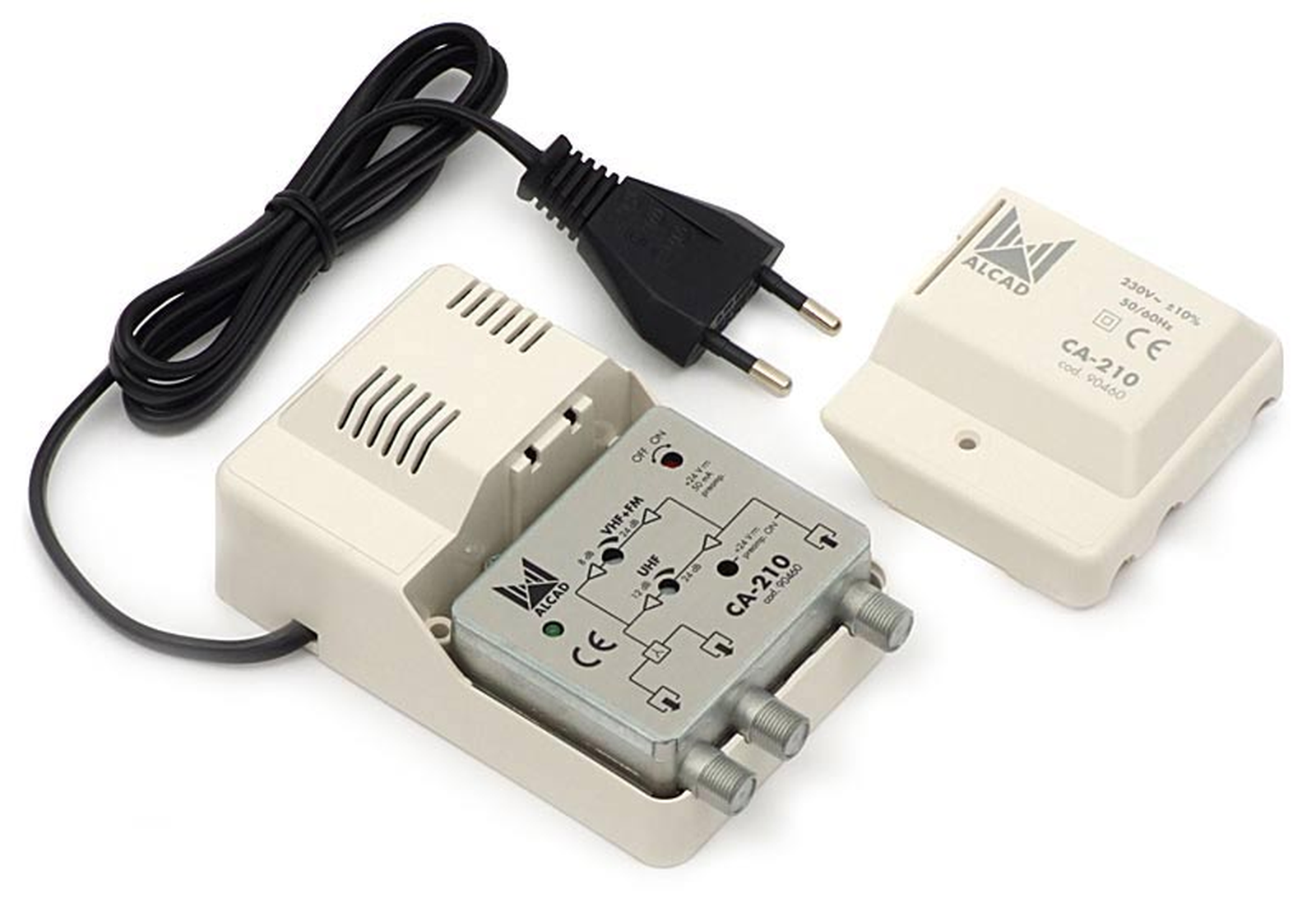

R3sov6WV1NBTl

Ilustracja przedstawia wzmacniacz antenowy CA‑210 VHF/UHF, który jest urządzeniem elektronicznym służącym do wzmacniania sygnału telewizyjnego lub radiowego. Wzmacniacz jest zamknięty w prostopadłościennej obudowie, wykonanej z tworzywa sztucznego. Wewnątrz obudowy widać trzy złącza. Zasilanie dostarczane jest do urządzenia przez kabel z wtyczką. Na wierzchu obudowy znajduje się opis techniczny, który informuje o parametrach wzmacniacza.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

bierny element niektórych anten służący do zwiększenia kierunkowości anteny; może mieć postać pręta (o długości nieco większej od dipola czynnego anteny), znajduje się po przeciwnej stronie dipola niż direktor, jego zadaniem jest odbijanie energii w stronę elementu aktywnego

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

może pracować jako szerokopasmowy sumator antenowy lub jako rozgałęźnik antenowy. Pracujący jako sumator umożliwia podłączenie dwóch antenantenaanten do wzmacniacza antenowegowzmacniacz antenowywzmacniacza antenowego lub bezpośrednio do jednego odbiornika telewizyjnego. Pracujący jako rozgałęźnik antenowy umożliwia podłączenie dwóch odbiorników TV do jednej anteny z małymi stratami

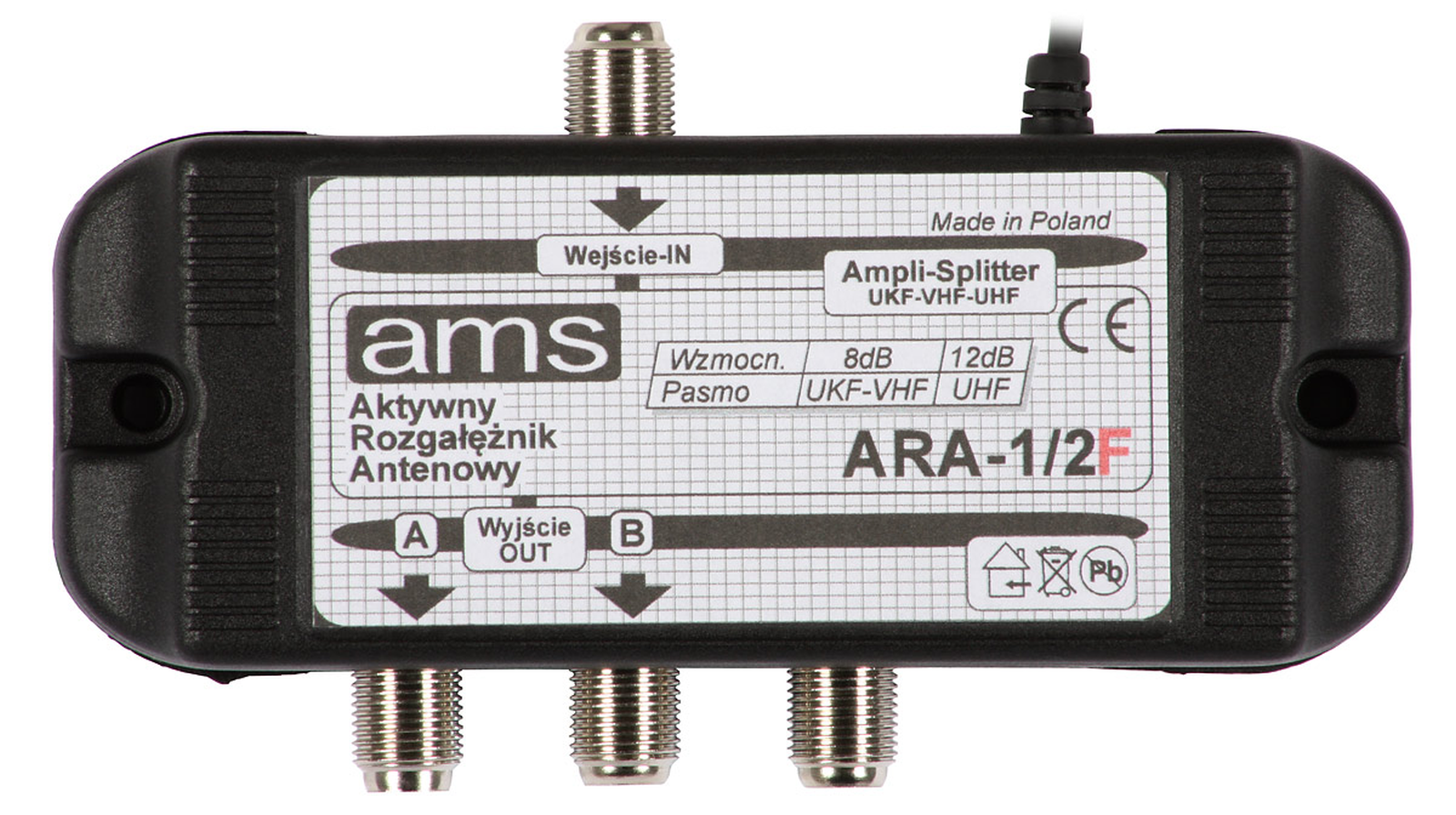

RUupxElv3et2r

Ilustracja przedstawia rozgałęźnik antenowy. Posiada on korpus w obłym kształcie z trzema złączami na dolnej ścianie i jednym na górnej. Kabel podłączeniowy do źródła zasilania widoczny jest obok. Na płycie głównej znajduje się tabliczka znamionowa z opisem technicznym i informacjami o produkcie. Rozgałęźnik ma dwa wejścia oznaczone jako A i B, które obsługują pasma UKF VHF o wzmocnieniu 8 decybeli oraz pasmo UHF o wzmocnieniu 12 decybeli.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

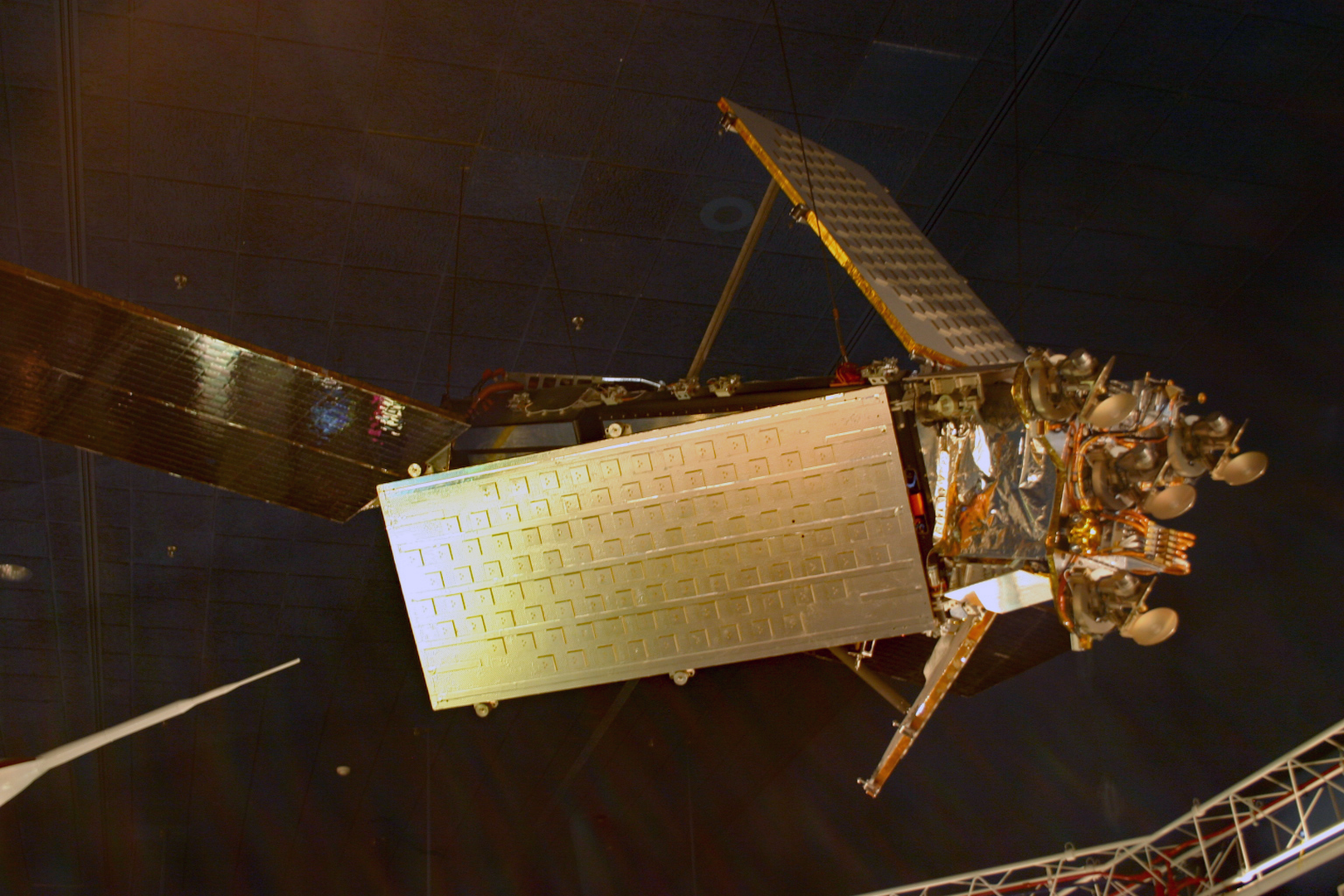

sztuczny satelita umieszczony na orbicie wokółziemskiej, który umożliwia przekazywanie sygnałów telekomunikacyjnych, w tym sygnałów radiowychsygnał radiowy (R)sygnałów radiowych, telewizyjnychsygnał telewizyjny (TV)telewizyjnych, internetowych i telefonii komórkowej, pomiędzy różnymi punktami na ziemi. Satelity telekomunikacyjne są wyposażone w antenyantenaanteny, wzmacniaczewzmacniaczwzmacniacze, multipleksery i dekoderydekoderdekodery, które umożliwiają przetwarzanie i przekazywanie sygnałówsygnałsygnałów na różnych częstotliwościachczęstotliwośćczęstotliwościach. Satelity telekomunikacyjne są umieszczane na orbicie wokółziemskiej na różnych wysokościach i w różnych pozycjach geostacjonarnych, co pozwala na zapewnienie lepszej jakości i szybkości przekazywania sygnałów

RNGclOv6k5UXx

Zdjęcie przedstawia satelitę Iridium, system 66 sztucznych satelitów telekomunikacyjnych rozmieszczonych na sześciu orbitach okołoziemskich na wysokości 780 km. Korpus satelity telekomunikacyjnego jest wydłużony i wyposażony w kilka paneli słonecznych. Mają one kształt prostokątów. Powierzchnia ma kolor złoty.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

proces rozdzielenia sygnałówsygnałsygnałów na różne kanały, aby uniknąć interferencjiinterferencjainterferencji między nimi i zapewnić ich niezależne przekazywanie. Separacja kanałów jest stosowana w wielu dziedzinach, w tym w telewizji, radiu, telekomunikacji i przemyśle muzycznym. W przypadku telewizji i radia sygnał jest rozdzielany na różne kanały, np. audio i wideo, aby umożliwić niezależną regulację każdego z nich. W przypadku przesyłania sygnałów telewizyjnychsygnał telewizyjny (TV)sygnałów telewizyjnych sygnał wideo jest oddzielany od sygnału audio i każdy z nich jest przesyłany osobno, aby zapewnić lepszą jakość dźwięku i obrazu

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

stosunek promieniowania głównego do wstecznego, czyli stosunek maksymalnego natężenia wiązki głównej do maksymalnego natężenia największego listka bocznego, określający zdolność anteny do eliminowania zakłóceń; wartość podawana jest w dB. Im wartość jest większa, tym antena lepiej tłumi sygnały z kierunku przeciwnego i zakłócające

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

połączenie dwóch lub więcej elementów elektrycznych lub mechanicznych, które umożliwia przepływ energii, sygnałówsygnałsygnałów lub danych między nimi

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

elektromagnetyczny nośnik informacji wideo i dźwiękowych, transmitowany przez medium, np. fale radiowe, umożliwiający przesyłanie informacji na odległość lub rejestrację

R58W0KWNUrmSK

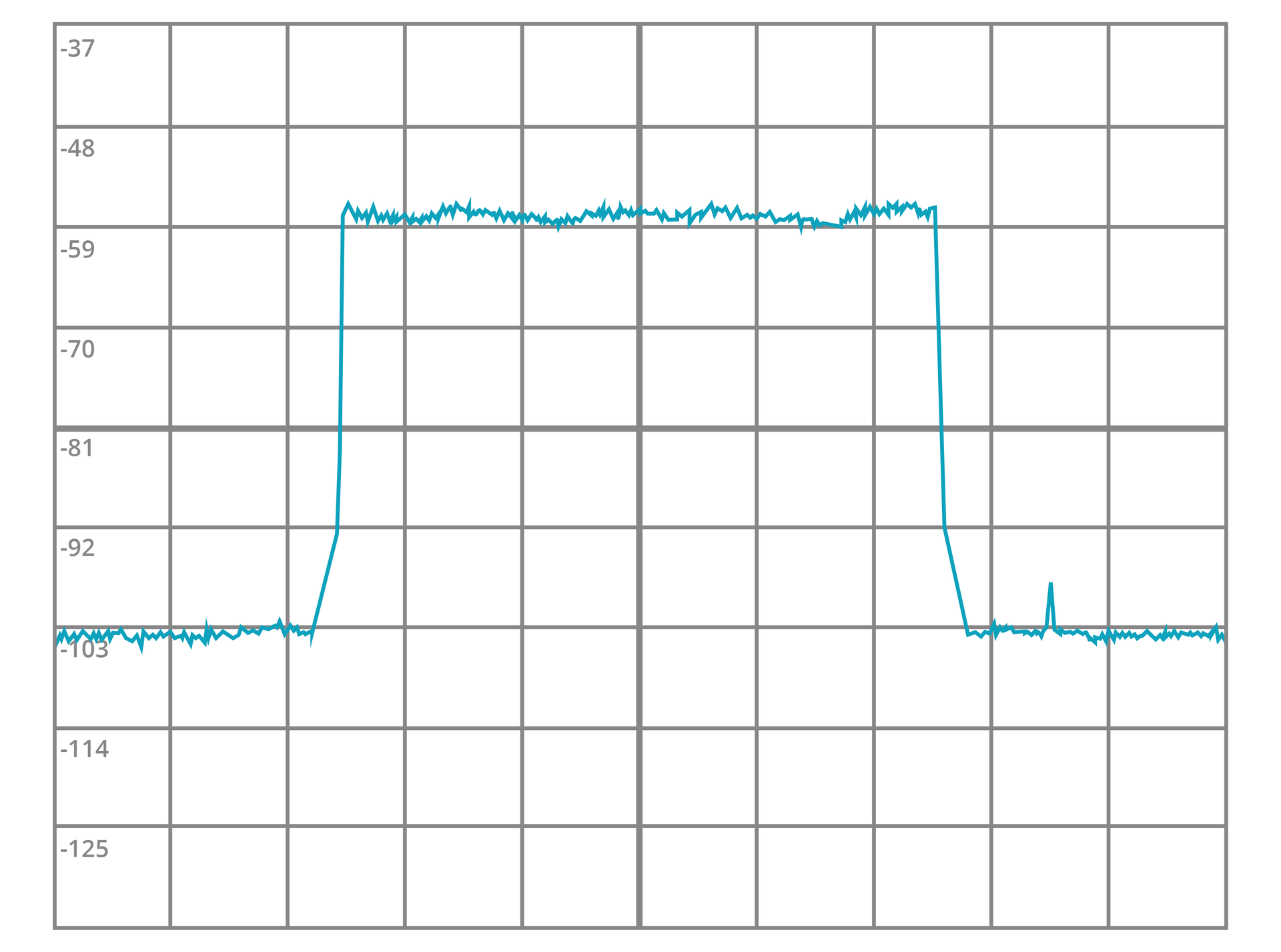

Widoczny jest wykres, który przedstawia widmo sygnału DVB‑T przy zastosowaniu modulacji OFDM. Na osi poziomej znajdują się częstotliwości, a na osi pionowej poziom mocy sygnału wyrażony w zakresie od -125 do -37. Na wykresie widoczna jest krzywa. Na początku od wartości minus 125 linia jest stała i lekko zygzakowata. Następnie od wartości 103 zaczyna się wyraźnie podnosić. Potem linia biegnie poziomo, a następnie gwałtownie opada. Ostatecznie wraca do wartości wyjściowej na poziomie 125.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

rodzaj sygnału, w którym wartość sygnału zmienia się płynnie w czasie lub przestrzeni, w sposób ciągły i proporcjonalny do wartości sygnału źródłowego. Wartość sygnału analogowego jest zazwyczaj reprezentowana jako sygnał sinusoidalny lub cosinusoidalny

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

rodzaj fali elektromagnetycznej, która jest wykorzystywana w radiu, telewizji, telefonii komórkowej, sieciach bezprzewodowych oraz innych systemach komunikacyjnych. Sygnał radiowy jest transmitowany przez przestrzeń powietrzną bez konieczności stosowania przewodów

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

(ang. Digital Video Broadcasting‑Terrestrial – cyfrowe nadawanie telewizyjne naziemne) – standard transmisji telewizyjnej cyfrowej nadawanej przez anteny naziemneantena naziemnaanteny naziemne. Sygnał DVB‑T przesyła sygnał telewizyjnysygnał telewizyjny (TV)sygnał telewizyjny w formacie cyfrowym, co pozwala na uzyskanie lepszej jakości obrazu i dźwięku w porównaniu z analogową transmisją naziemną

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

sygnał telewizyjnysygnał telewizyjny (TV)sygnał telewizyjny przesyłany drogą satelitarną. Sygnał SAT jest przesyłany z satelity umieszczonego na orbicie geostacjonarnej, czyli na wysokości około 36 000 km nad powierzchnią Ziemi. Sygnał przesyłany z satelity do anteny ma postać analogowej fali radiowej zmodulowanej cyfrowo

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

sygnał przesyłany w postaci fal elektromagnetycznych, umożliwiający odbiór programów telewizyjnych na ekranie telewizora. Sygnał TV jest przesyłany drogą radiową lub kablową, w zależności od sposobu dystrybucji sygnałudystrybucja sygnałudystrybucji sygnału przez operatora telewizyjnego

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

sygnałsygnałsygnał przesyłany do danego urządzenia lub systemu jako jego źródło danych wejściowych. Sygnał wejściowy może pochodzić z różnych źródeł, takich jak urządzenia peryferyjne, karty pamięci, zewnętrzne dyski twarde, urządzenia mobilne, kamery wideo, mikrofony itp.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

urządzenie pasywne wykorzystujące transformator do zmiany impedancjiimpedancjaimpedancji z 300 Ωomega na 75 Ωomega oraz przejścia z linii symetrycznej na niesymetryczną. Umożliwia on podłączenie anteny z wyjściem symetrycznym o dużej impedancji (np. 300 Ωomega) do niesymetrycznego gniazda antenowego o niższej impedancji (np. 75 Ωomega). Symetryzator antenowy jest zwykle urządzeniem pasywnym, wykorzystującym transformator na rdzeniu ferrytowym. Czasem w puszce antenowej montowana jest płytka zawierająca zarówno symetryzator, jak i przedwzmacniacz antenowy i wówczas potrzebne jest zasilanie

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

niepożądana modulacja oscylatora, która poszerza wrażliwość widmową. Szum fazowy jest wytwarzany przez źródła termiczne oraz inne źródła szumów w obwodzie oscylatora

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

forma dystrybucji sygnałudystrybucja sygnałudystrybucji sygnału telewizyjnego, w którym sygnałsygnał telewizyjny (TV)sygnał jest przesyłany z satelity na ziemię i umożliwia odbiór programów telewizyjnych na całym świecie. Telewizja satelitarna jest wykorzystywana głównie w miejscach, gdzie trudno jest zapewnić dostęp do innych źródeł sygnału telewizyjnego, np. w regionach górskich czy na morzu

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

spadek mocy sygnału zwykle mierzony w decybelach. Tłumieniu w szczególności ulegają sygnały radiowe przechodzące przez kabel koncentryczny, złącza, tłumiki, korektory i elementy pasywne, takie jak rozgałęźniki i odgałęźniki

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

ilość mocy dostarczonej ze źródła w porównaniu do ilości odbitej z powrotem w kierunku źródła, mierzona w decybelach (dB); jest to liczba dodatnia. W przeciwieństwie do straty wtrąceniowej, im wyższa liczba, tym lepsza wydajność. Zmniejszenie odbić skutkuje wyższą stratą powrotną

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

ilość mocy, jaką sygnał traci podczas przemieszczania się wzdłuż łącza kablowego, mierzona w decybelach (dB); jest to liczba dodatnia obliczana przez porównanie mocy wejściowej sygnału w źródle z mocą wyjściową na końcu łącza. Im niższa strata wtrąceniowa, tym lepsze osiągi. Jeśli strata wtrąceniowa jest zbyt wysoka, może uniemożliwić prawidłowy odbiór i interpretację sygnału przez aktywny sprzęt na dalekim końcu łącza. Tłumienność wtrąceniowa jest bezpośrednio związana z odległością i liczbą punktów połączeń

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

urządzenie służące do tłumienia sygnału antenowego przesyłanego z antenyantenaanteny do odbiornika. Tłumiki antenowe są stosowane w celu zmniejszenia poziomu sygnałusygnałsygnału, który jest zbyt silny i powoduje zakłócenia w odbiorze sygnałusygnałsygnału, np. szumy, fluktuacje obrazu, brak dźwięku. Tłumik antenowy działa poprzez redukcję poziomu sygnału poprzez wprowadzenie dodatkowego tłumienia. Tłumienie jest mierzone w decybelach (dB), a im większa wartość tłumienia, tym większa redukcja sygnału

RneBmyzxAnTku

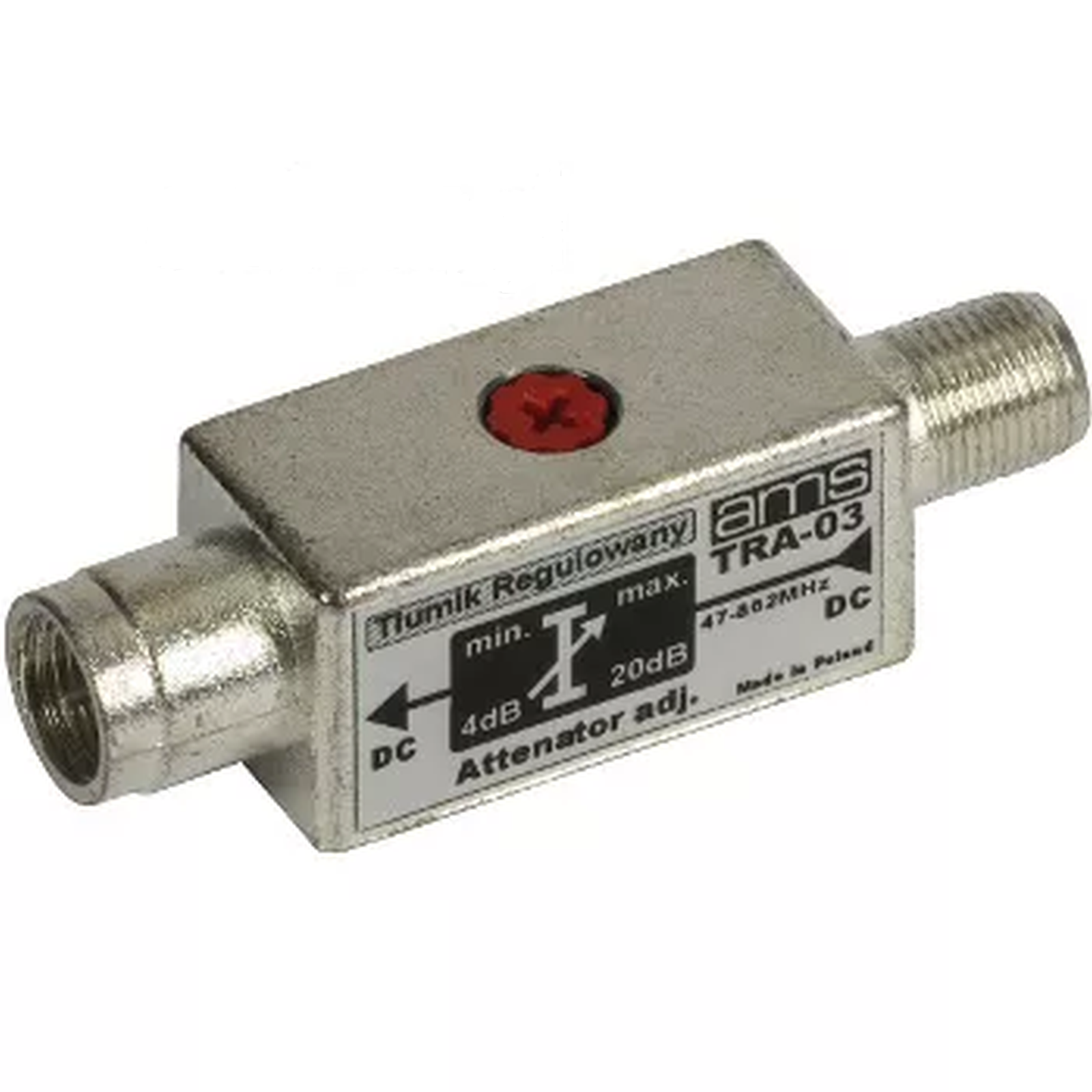

Ilustracja przedstawia tłumik antenowy TRA -03 AMS. Jest to niewielkie urządzenie, w kształcie prostopadłościanu. Na obu krótszych bokach znajdują się okrągłe wejścia antenowe. Na obudowie widoczna jest tabliczka z  oznaczeniami producenta, modelu oraz charakterystyki techniczne, takie jak zakres częstotliwości i maksymalny poziom tłumienia.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

rodzaj tłumika, który pozwala na regulację tłumienia w określonym zakresie częstotliwości

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

rodzaj tłumika, który służy do tłumienia sygnału radiowego lub telewizyjnego o stałym poziomie tłumienia. Tłumik stały może być stosowany w instalacjach antenowych w celu zmniejszenia poziomu sygnału, co jest szczególnie istotne w przypadku, gdy sygnał jest zbyt silny i powoduje zakłócenia w odbiorze

RWM08VFRGJ1Eb

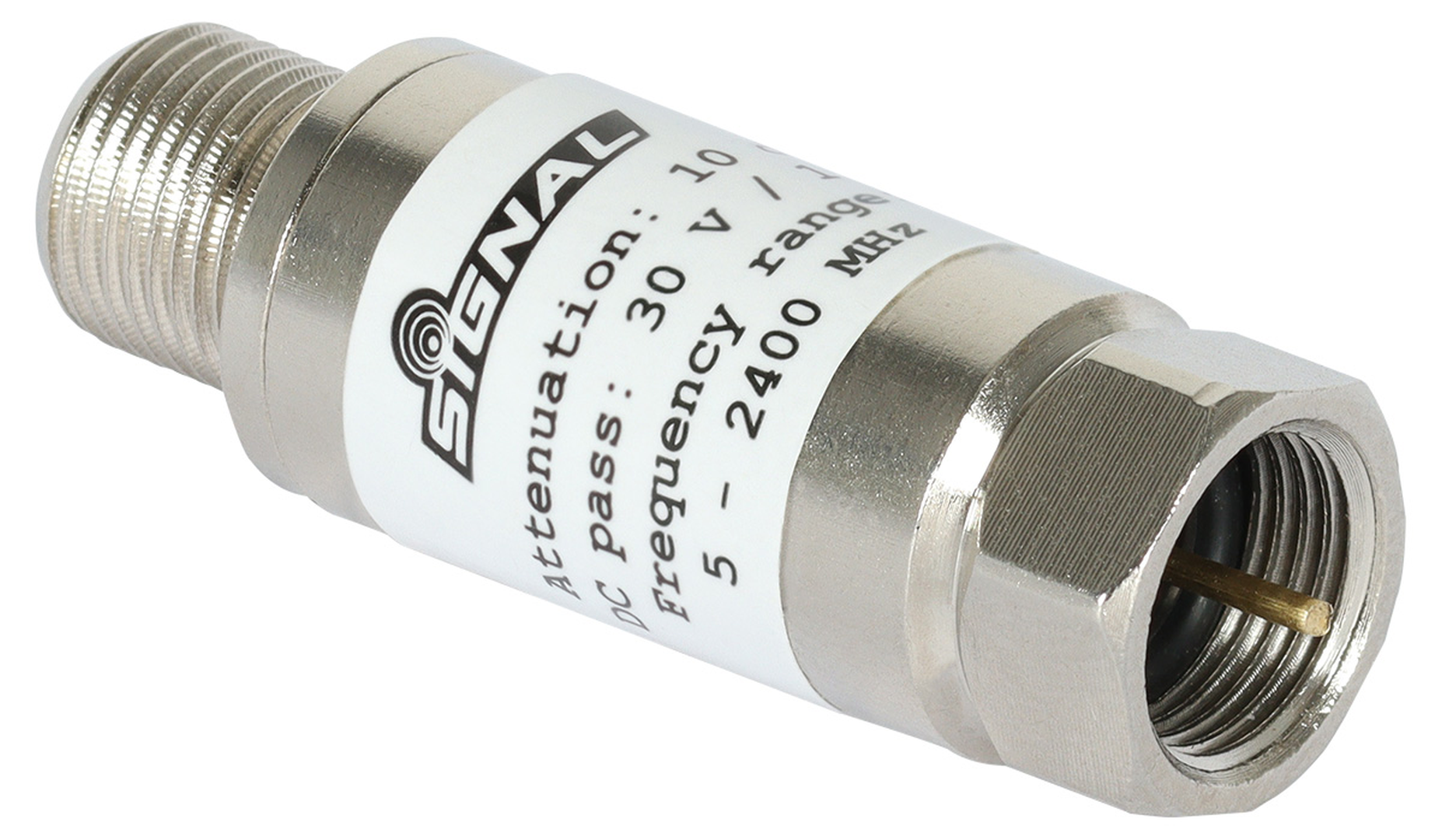

Ilustracja przedstawia tłumik stały RTV‑SAT 10 dB 5‑2400 MHz z przejściem DC. Jest to niewielkie urządzenie tłumiące zakłócenia w sygnale. Korpus ma kształt cylindryczny, wewnątrz widoczne są gwinty, które ułatwiają podłączenie anteny. Na obudowie tłumika znajdują się oznaczenia producenta i parametry tłumienia, mocy i częstotliwości.

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

urządzenie elektroniczne, które przekształca odbierany przez antenę sygnał, tak aby mógł być on odtworzony przez odbiornik telewizyjny w postaci obrazu i dźwięku. W tunerze następuje: wydzielenie odpowiedniego kanału częstotliwości, przemiana częstotliwości na częstotliwość pośrednią, demodulacja sygnału, dekodowanie/multipleksacja sygnału, przekazanie sygnału cyfrowego lub analogowego do stopni wyjściowych odbiornika (najczęściej procesora wizyjnego lub audio)

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

charakterystyka promieniowania anteny, obejmująca wiązkę główną promieniowania i znaczne mniejsze wiązki, nazywane listkami bocznymi i tylnymi. Szerokość wiązki głównej określa kąt zawarty między kierunkami promieniowania w wiązce głównej, dla którego natężenie spada do 0,707 (-3 dB) swojej wartości. Z powodu trudności z wyrysowaniem modelu trójwymiarowego zazwyczaj do opisania charakterystyki promieniowania używa się dwóch względnie prostopadłych płaszczyzn. Podaje się wartości kątów określane w płaszczyźnie pionowej i poziomej. Znajomość szerokości wiązki głównej pozwala szybko ocenić, czy antena jest dookólna czy kierunkowa

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

element złączny służący do łączenia przewodów elektrycznych, kabli, przewodów antenowych itp. Wtyk składa się z dwóch części - męskiej i żeńskiej. Wtyk męski ma wypustkę, która jest wkładana w otwór żeński. Wtyk żeński natomiast ma formę otworu, w którym umieszczana jest wypustka męska

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

urządzenie służące do zwiększenia siły sygnału elektrycznego, stosowane w różnych dziedzinach, np. elektronice, telekomunikacji, przemyśle muzycznym. Wzmacniacze mają wiele zastosowań, na przykład wzmacnianie sygnału audio lub wideo w systemach audio‑wideo, wzmacnianie sygnału antenowego w systemach telewizyjnych i radiowych, wzmacnianie sygnałusygnałsygnału w urządzeniach telekomunikacyjnych itp.

RLDGo81a4zitT

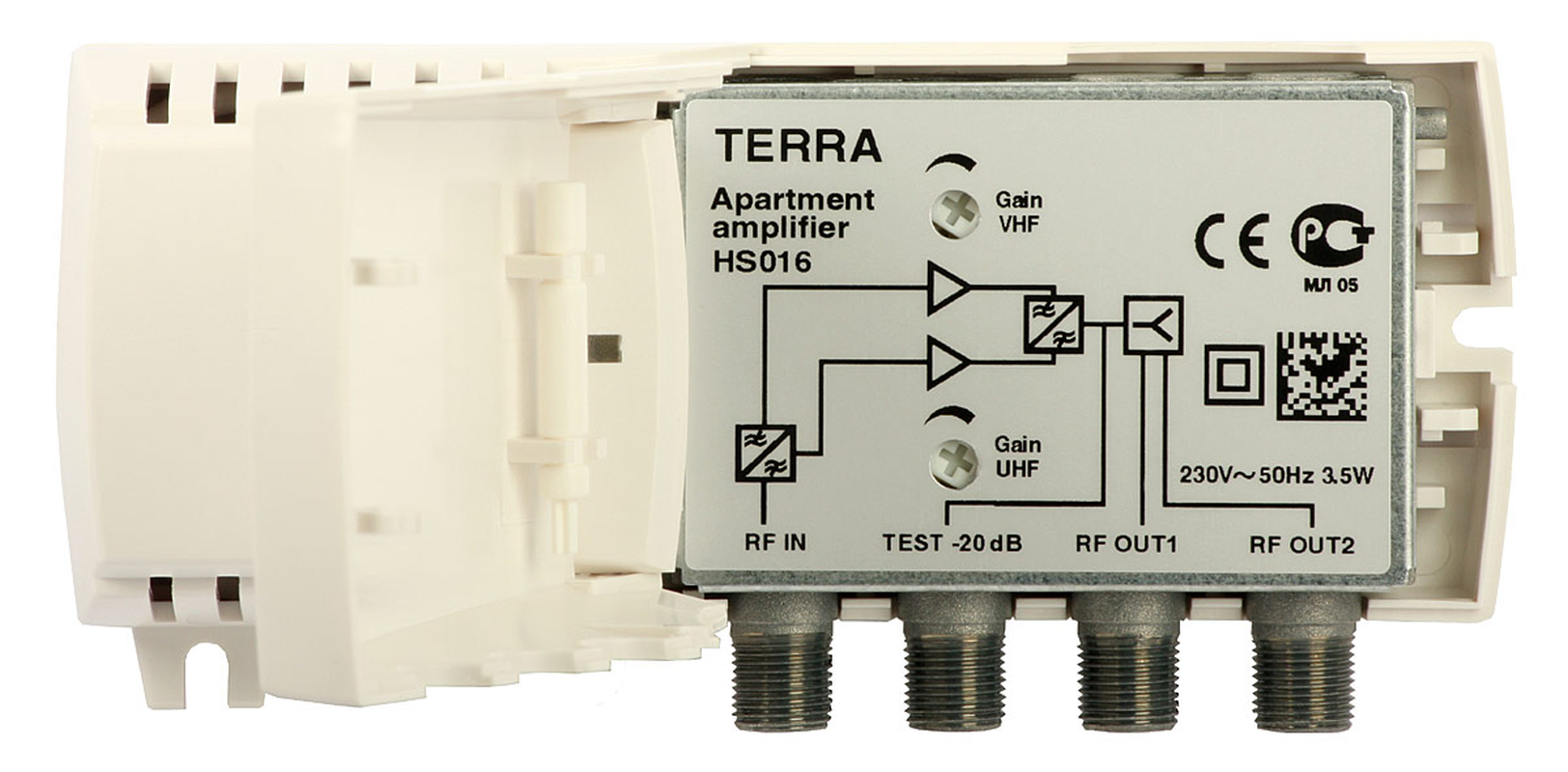

Ilustracja przedstawia widok elementów regulacyjnych wzmacniacza HS‑016. Urządzenie zamknięte jest w puszcze z tworzywa sztucznego w kształcie prostopadłościanu. Wewnątrz widoczne są cztery wejścia do podłączenia kabli. Na przytwierdzonej płytce widnieją symbole producenta, dane urządzenia a także rysunek połączenia i kod kreskowy.

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

urządzenie stosowane do kompensowania poziomu sygnału traconego w wyniku tłumienności toru. Służy również do podniesienia poziomu sygnału antenowego przy zbyt małym natężeniu pola elektromagnetycznego

RQPy3cwDz5DJV

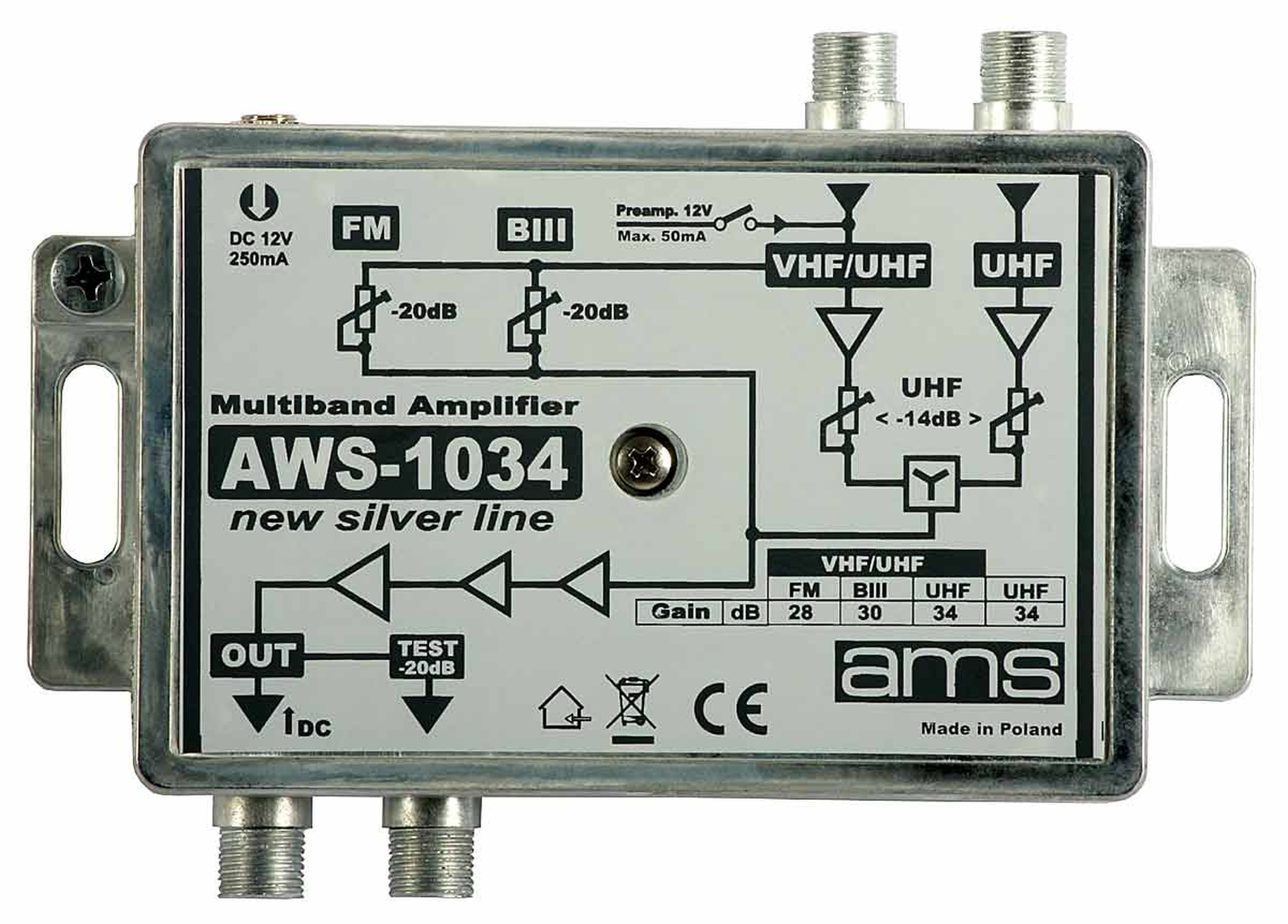

Ilustracja przedstawia wzmacniacz antenowy. Jest to urządzenie, które wzmacnia sygnał z anteny. Ma kształt prostopadłościanu i ma po dwa wejścia na górze i na dole. Na tabliczce znajdują się informacje o producencie i techniczne dane urządzenia. Na korpusie widoczne są napisy UHF, UHF/VHF, rysunek i napisy, które informują o sile wzmacniania lub redukcji sygnału w określonych pasmach częstotliwości.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

urządzenie elektroniczne służące do zwiększania mocy sygnału elektrycznego. Wzmacniacz mocy składa się z kilku elementów, w tym z przedwzmacniacza, wzmacniacza mocy, układu sterowania i zasilania

RWqGoeLGQCl93

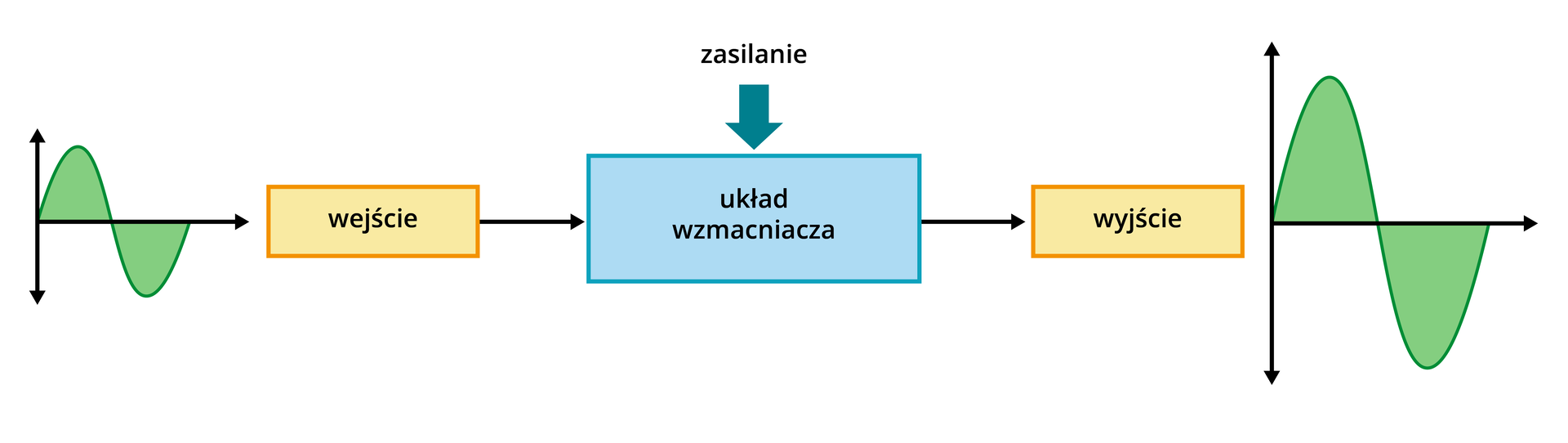

Rysunek przedstawia podstawowy blokowy układ wzmacniacza mocy. Widoczne są elementy takie jak wejście i wyjście, a także ramka z napisem układ wzmacniacza przez którą dociera zasilanie. Przed wejściem widoczny jest wykres sinusoidy, który reprezentuje sygnał wejściowy, podczas gdy drugi taki schemat za wyjściem, charakteryzuje się większą amplitudą krzywej sinusoidalnej, co może oznaczać wzrost mocy sygnału.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

urządzenie elektroniczne, które przetwarza napięcie zasilania sieciowego na inne napięcie, odpowiednie dla urządzeń elektrycznych lub elektronicznych, z którymi jest związane. Zasilacz zapewnia stabilne napięcie zasilania potrzebne do poprawnej pracy urządzeń, a także chroni urządzenia przed skokami napięcia i innymi zaburzeniami w sieci zasilającej

R1WZZFEGjI2xu

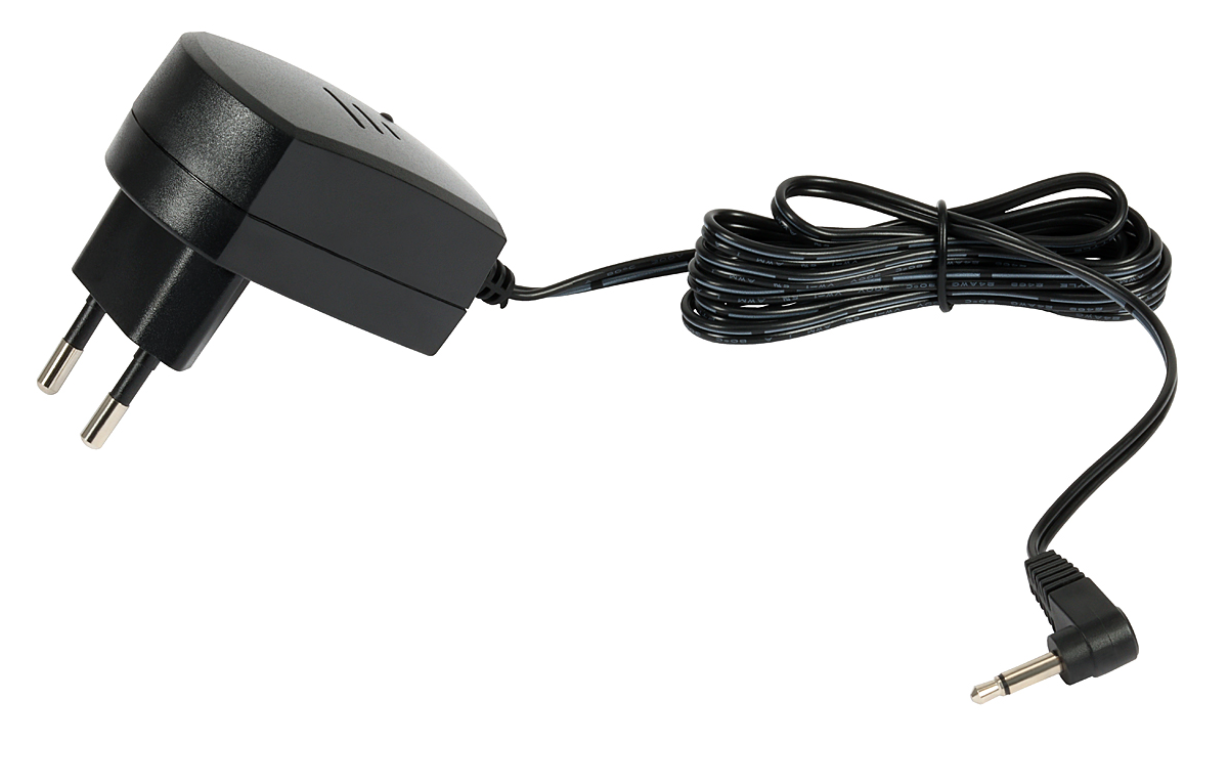

Ilustracja przedstawia zasilacz impulsowy stosowany do zasilania wzmacniaczy antenowych za pośrednictwem separatorów zasilania. Jest to obudowa z tworzywa sztucznego z  wtyczką, która jest zintegrowana z kablem na końcu którego znajduje się wtyk.

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

• Budowa instalacji telewizji satelitarnejDM2qQaubWBudowa instalacji telewizji satelitarnej

zmniejszenie siły lub intensywności sygnału elektrycznego, świetlnego lub akustycznego w wyniku przejścia przez materiał, medium lub przeszkodę. Zatłumienie może wystąpić z powodu absorpcji, rozpraszania lub odbicia fali, co prowadzi do utraty mocy lub energii sygnału. Zatłumienie może być mierzone w decybelach (dB) i jest określane jako stosunek mocy sygnału na wejściu do mocy sygnału na wyjściu po przejściu przez medium. Na przykład zatłumienie w kablach może być określone jako stosunek mocy sygnału na wejściu do mocy sygnału na wyjściu, wyrażony w dB na metr kabla

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

każda zmiana sygnałusygnałsygnału, która wprowadza błędy lub zakłócenia do jego pierwotnej formy. Zniekształcenia mogą występować w sygnałach elektrycznych, optycznych, akustycznych oraz sygnałach cyfrowych, np. danych przesyłanych przez sieć

• Budowa instalacji telewizji naziemnejDcVW58cXWBudowa instalacji telewizji naziemnej

urządzenie stosowane w instalacjach, w których należy podłączyć co najmniej dwie anteny, przy dużych odległościach anten odbiorczych od siebie (tych, które podłącza się do zwrotnicy). Dodatkowo zwrotnice antenowe wykorzystuje się, gdy wzmacniacz antenowy ma tylko jedno wejście. Jest to rozwiązanie stosowane przy dużych odległościach pomiędzy anteną nadawczą a odbiorczą

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej

różnica między ilością energii dostarczonej do układu a ilością energii pobranej z układu. W instalacjach antenowych zysk energetyczny jest miarą efektywności anteny w odbiorze sygnału radiowego lub telewizyjnego. Zysk energetyczny anteny określa, ile razy antena zwiększa moc sygnału odebranego z określonego kierunku w porównaniu do mocy sygnału odbieranego bez anteny

• Elementy występujące w instalacji telewizji naziemnej i satelitarnejD17ihMRA8Elementy występujące w instalacji telewizji naziemnej i satelitarnej
