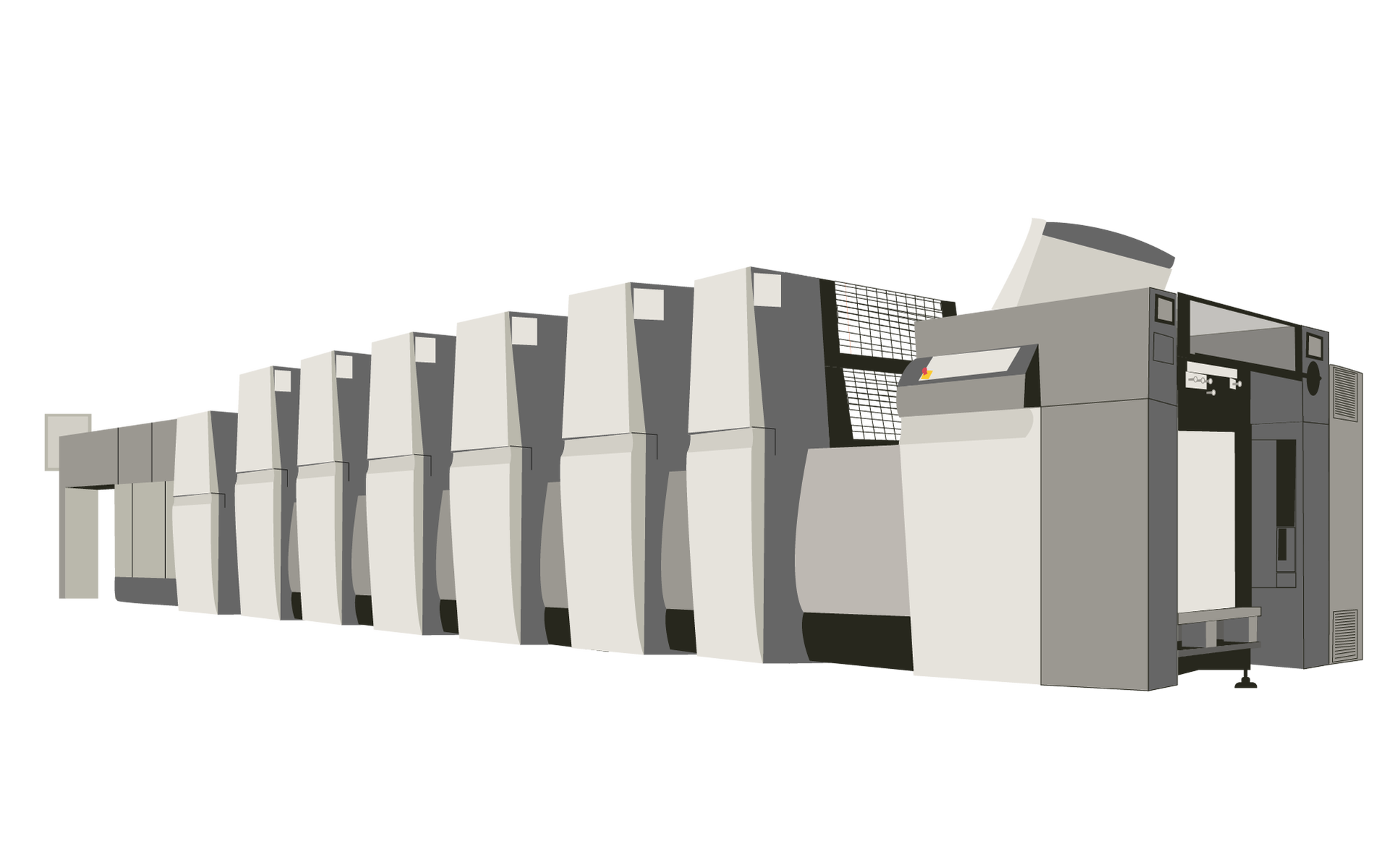

Zbudowana z trzech sekcji: podającej, która dostarcza podłoża drukowegopodłoże drukowepodłoża drukowego do sekcji drukującej, drukującej oraz wyprowadzającej. Służy do druku pośredniego, do którego używa się farb mazistych i gęstych, a drukuje głównie na podłożachpodłoże drukowepodłożach chłonnych, np. na papierze czy kartonie. Arkuszowe maszyny offsetowe służą do drukowania w formatachformat papieruformatach od A4 do A0. Zakres gramaturygramaturagramatury drukowanych materiałów to od 40 do 300 g/mIndeks górny ²^², a dla niektórych maszyn aż do 2 mm grubości kartonów i tektur. Prędkość drukowania to od 10 000 do 12 000 odbitek/godzinę, a w przypadku maszyn wysokowydajnych aż do 17 500 odbitek/godzinę.

R1JFz291GVWT4

Grafika przedstawia poglądowo arkuszową maszynę offsetową w ujęciu z ukosa. Maszyna ma układ szeregowy, jest zbudowana z sześciu zespołów drukująco‑farbowych. Na przodzie maszyny widoczny jest samonakładak ze stołem podającym, u góry którego znajduje się panel sterujący maszyną.

• Symulator – Symulator WorkFlow w poligrafiiD13cnQO1GSymulator – Symulator WorkFlow w poligrafii

• Źródło: Paweł Pierzchalski, Przygotowanie form oraz drukowanie technikami płaskimi 311[28].Z3.02. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

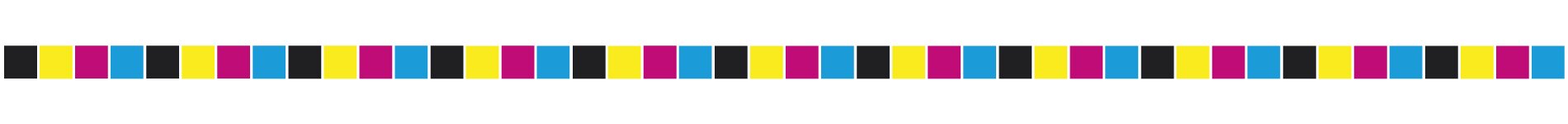

Jeden ze znaczników drukarskich, zwany czasem paskiem densytometrycznym, który umieszcza się wzdłuż całej szerokości arkusza, na górnym lub dolnym spadzie. Są to kwadraty o boku ok. 7 mm, które korespondują z barwami użytymi w przygotowywanym pliku oraz odpowiadają paskom kontrolnym danej maszyny offsetowej. Barwny pasek kontrolny służy do pomiaru gęstości optycznej i przyrostu wartości tonalnych, a także stopnia przyjmowania farby i kontroli balansu szarości. Pomiary są wykonywane na odbitkach kontrolnych z wykorzystaniem densytometrudensytometrdensytometru, a wynik jest porównywany z obowiązującą normą.

RpYffzJURNdEb

Grafika przedstawia barwny pasek kontrolny. Widoczny jest pasek podzielony na kwadraciki w powtarzających się sekwencjach kolorów CMYK, czyli czarny, żółty magenta, cyjan.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa Impozycjoner, 5.6. Pasek kontroli koloru (pasek densytometryczny),  https://www.impozycjoner.pl/znaczniki/pasek-kontroli-koloru-pasek-densytometryczny [dostęp 26.04.2023 r.].

W skrócie BHP. Jest to zestaw zasad i norm regulujących pracę w bezpiecznych oraz higienicznych warunkach. BHP odnosi się do bezpieczeństwa fizycznego, środowiskowego oraz zdrowia psychicznego pracownika, a także identyfikuje różne zagrożenia związane z pracą na określonym stanowisku pracy oraz wskazuje jakie rozwiązania mogą zapobiegać potencjalnym zagrożeniom i minimalizować ich skutki.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa CIOP PIB, Portal informacyjny o obowiązujących przepisach BHP, https://m.ciop.pl/CIOPPortalWAR/appmanager/ciop/mobi?_nfpb=true&_pageLabel=P38800388891479904269856 [dostęp 26.04.2023 r.].

Inaczej przegniatanie. Bigowanie wykonuje się w celu łatwiejszego złamywaniazłamywaniezłamywania wyrobów papierowych i tektur. Służy do tego bigówka, która może być wyposażona w narzędzia bigujące listwowe lub rolkowe.

R1HVZNfVepZeR

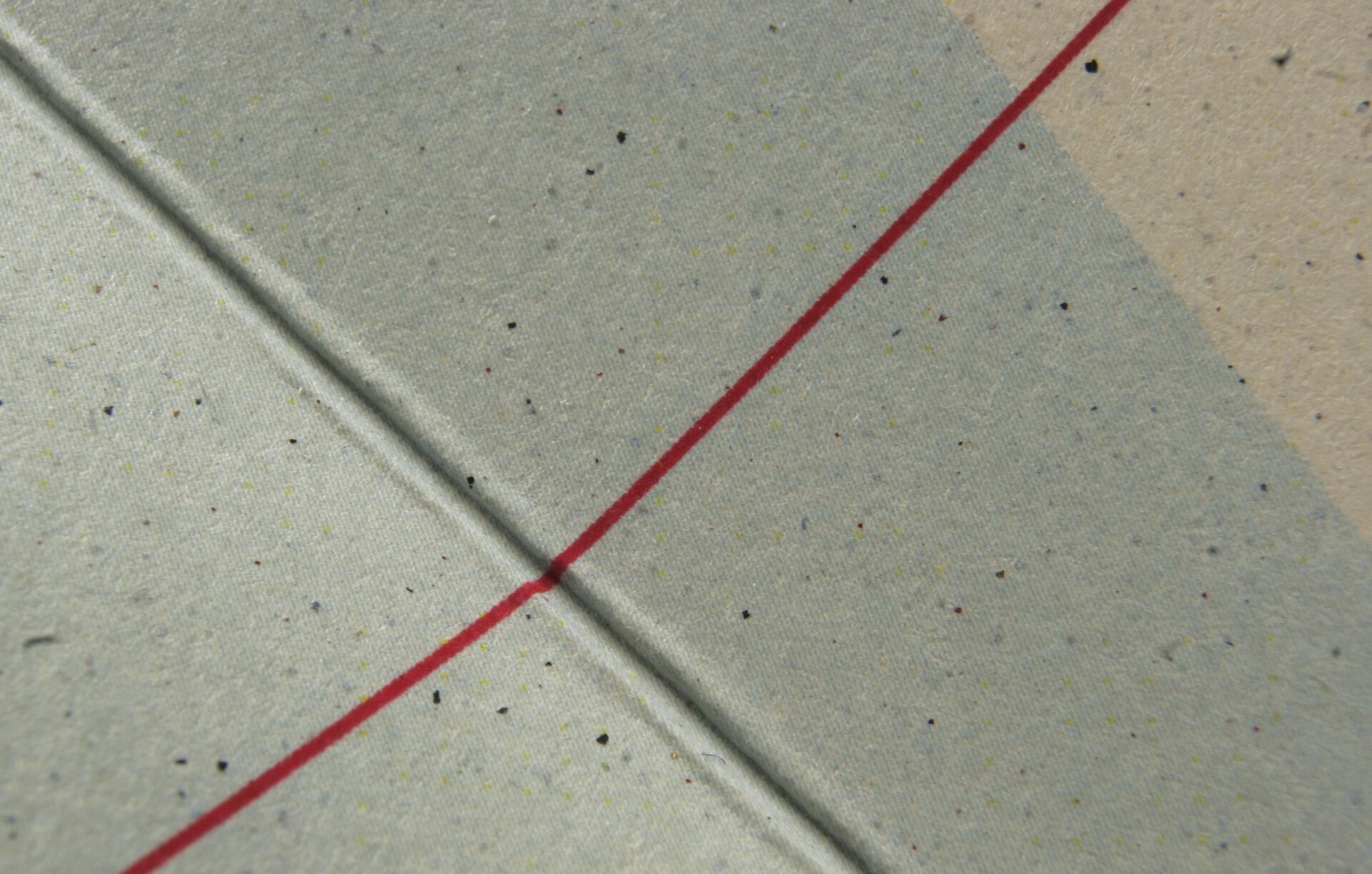

Zdjęcie przedstawia bigowanie okładki. Widoczny jest szary grzbiet okładki, pod kątem, z wyraźnie zaznaczonym zagłębieniem, czyli bigowaniem. Poprzecznie do niego biegnie cienka czerwona linia.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa JKB PRINT, Bigowanie – czym jest i kiedy się je stosuje?, https://www.jkbprint.pl/blog/bigowanie-czym-jest [dostęp 26.04.2023 r.].

Skrót od ang. Color Management System. To system zarządzania kolorem. Standard, który umożliwia wierne odwzorowanie kolorystyczne danego produktu. Dzięki stosowaniu CMS można uzyskać takie same profile kolorystyczne na każdym urządzeniu – od monitora komputera aż po maszynę drukującą.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa docplayer, PUZZLEFLOW I DIGITAL WORKFLOW W WYDAWNICTWACH PRASOWYCH I POLIGRAFII,  https://docplayer.pl/32569056-Puzzleflow-i-digital-workflow-w-wydawnictwach-prasowych-i-poligrafii.html [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 232 KB w języku polskim.

Skrót od ang. Computer‑to‑Film. Nazwa technologii naświetlania form drukowychforma drukowaform drukowych z zastosowaniem klisz fotograficznych. Obraz zapisany w postaci cyfrowej jest naświetlany na kliszach, które następnie służą do wykonania formy drukowejforma drukowaformy drukowej z zastosowaniem kopioramy stykowej. Technologia ta jest coraz rzadziej stosowana w druku offsetowymdruk offsetowydruku offsetowym, natomiast częściej w technologii fleksograficznej czy tampondrukowej.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „CtF”,  https://pl.wikipedia.org/wiki/Computer_to_film [dostęp 26.04.2023 r.].

Skrót od ang. Computer‑to‑Plate. Nazwa technologii bezpośredniego naświetlania form drukowychforma drukowaform drukowych, bez stosowania klisz fotograficznych. Płyty offsetowe są naświetlane laserowo, z wykorzystaniem urządzeń zwanych naświetlarkaminaświetlarkanaświetlarkami, bezpośrednio ze zripowanych plików cyfrowych.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa Avargraf.pl, Termiczna naświetlarka do płyt CTP Kodak Trendsetter VLF Q2400/Q3600, https://www.avargraf.pl/katalog-produktow/maszyny-do-przygotowalni/naswietlarki/588-termiczna-naswietlarka-do-plyt-ctp-kodak-trendsetter-vlf-q2400q3600 [dostęp 26.04.2023 r.].

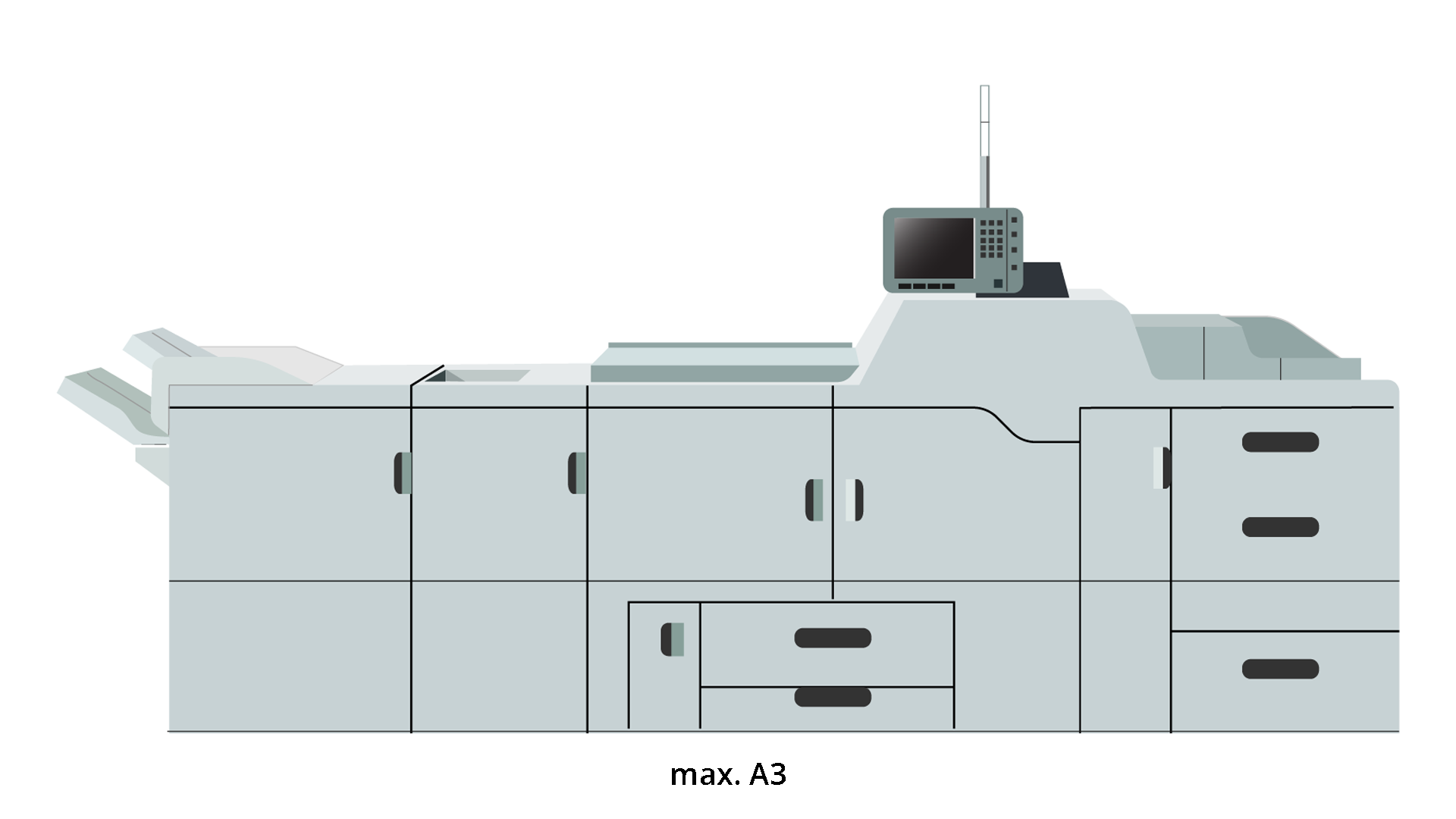

Maszyny do druku cyfrowego produkcyjnego cechuje możliwość pracy w trybie ciągłym, z obciążeniem miesięcznym na poziomie minimum 300 000 odbitek. Są wyposażone w mechanizmy rozdmuchu stosu arkuszy, system podawania arkuszy za pomocą taśmy ssącej, komplet rolek pobierających odpowiednio dopasowanych do różnych rodzajów podłoży drukowychpodłoże drukowepodłoży drukowych (gramaturagramaturagramatura i formatformat papieruformat), mają możliwość precyzyjnego spasowania obustronnego nadruku, system zarządzania barwą. Cyfrowe maszyny drukujące dzielimy na arkuszowe i zwojowe. Wykorzystują one technologię CtPrint (skrót od ang. Computer‑to‑Print), czyli od komputera do cyfrowej maszyny drukującej, która polega na tym, że drukowanie odbywa się bezpośrednio z pliku cyfrowego przekazywanego do maszyny drukującej.

RfwoJpekjV1LN

Grafika przedstawia poglądowo cyfrową maszynę drukującą w ujęciu z boku. Maszyna złożona jest z kilku części, których podział widoczny jest na bocznej ścianie i które mają układ szeregowy. Każdy z elementów zaznaczony jest czarnymi liniami i ma czarne poziome lub pionowe prostokątne pola symbolizujące uchwyty. Po prawej stronie widoczna jest część ze stołem podawczym, pośrodku elementy drukujące, zaś po lewej stół odbiorczy. W górnej części po prawej stronie widoczny jest czarny ekran z panelem sterującym.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa HEIDELBERG, PDF, Poradnik drukarza cyfrowego, https://www.heidelberg.com/pl/media/local_media/promotions/2019_5/Poradnik_drukarz_cyfrowego_www.pdf [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 4,34 MB w języku polskim.

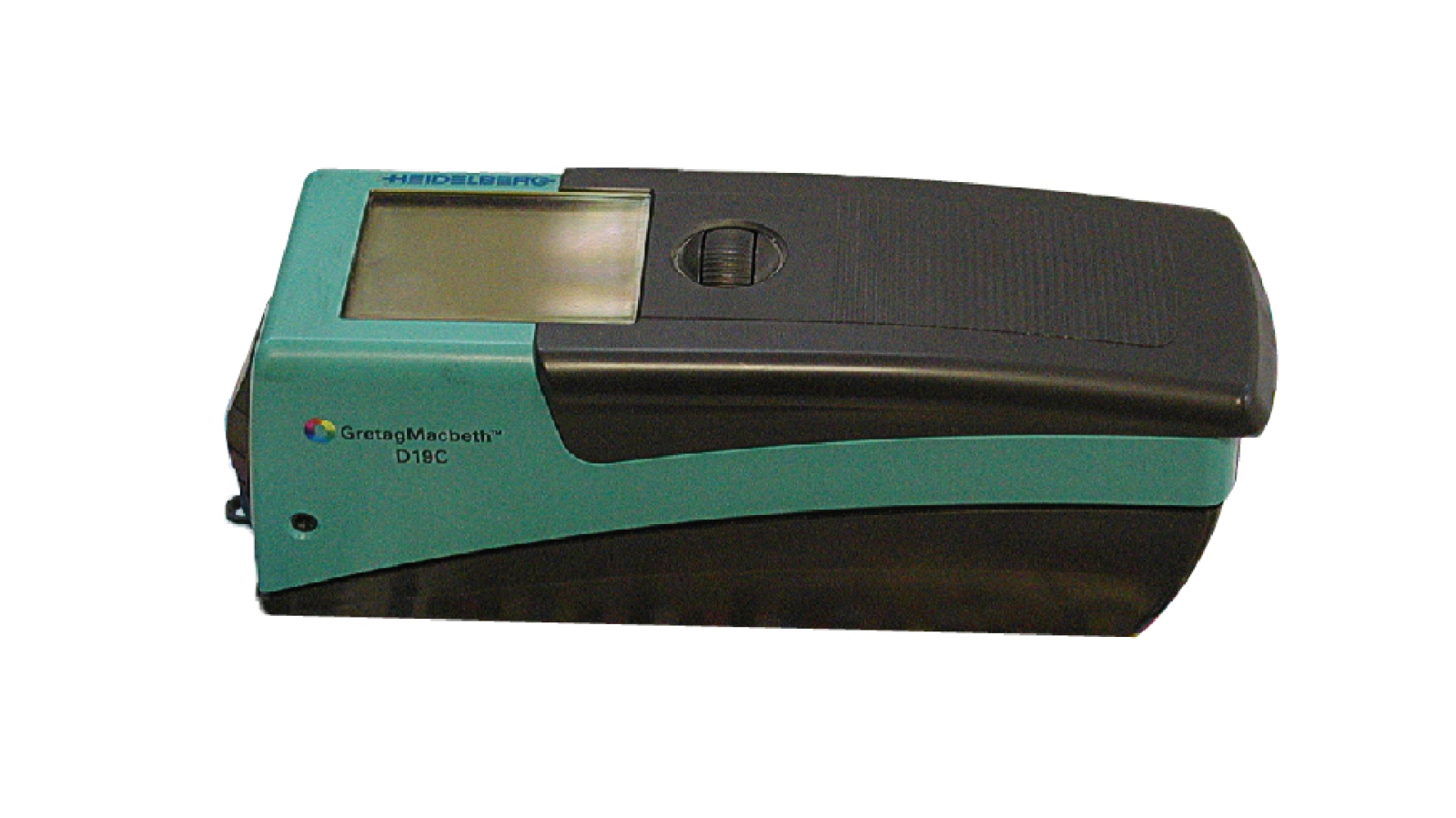

Urządzenie kontrolno‑pomiarowe stosowane w poligrafii do pomiaru gęstości optycznej materiałów przezroczystych i nieprzezroczystych.

RMHNvA7KpiQfN

Zdjęcie przedstawia densytometr położony na wydrukach z profilami barwnymi, próbkami kolorystycznymi, skalą szarą. Widoczna jest obudowa przyrządu o prostopadłościennym kształcie, w kolorze czarnym i zielonym. Widoczny jest dłuższy bok i góra. W górnej części znajduje się wyświetlacz oraz pokrętło do jego obsługi.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa Helpleft, Co to jest densytometr?, https://www.netinbag.com/pl/science/what-is-a-densitometer.html [dostęp 26.04.2023 r.].

To komputerowy system kontroli i sterowania przepływem pracy w drukarnidrukarniadrukarni, od prepressuprepressprepressu do postpressupostpresspostpressu. Do cyfrowych systemów przepływu pracy można zaliczyć Agfa Apogee, FlowDrive, Trueflow czy OpenRip. Obsługują one pliki PDF i pomagają wykonywać operacje kalibrowania, separowania, rastrowania czy impozycjiimpozycjaimpozycji.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa docplayer, PUZZLEFLOW I DIGITAL WORKFLOW W WYDAWNICTWACH PRASOWYCH I POLIGRAFII,  https://docplayer.pl/32569056-Puzzleflow-i-digital-workflow-w-wydawnictwach-prasowych-i-poligrafii.html [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 232 KB w języku polskim.

Przedsiębiorstwo produkcyjne ukierunkowane na produkcję wyrobów drukowanych, takich jak akcydensy (np.: wizytówki, katalogi, plakaty, bilety, mapy, opakowania), książki i czasopisma, opakowania, reklamy wielkoformatowe itp. Zależnie od technologii stosowanej w zakładzie możemy wyróżnić np. drukarnie offsetowe, fleksograficzne, cyfrowe, sitodrukowe itd.

• Symulator – Symulator WorkFlow w poligrafiiD13cnQO1GSymulator – Symulator WorkFlow w poligrafii

• Źródło: Strona internetowa JKB Print, Poligrafia — co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 26.04.2023 r.].

Pracownik drukarnidrukarniadrukarni, który obsługuje różne rodzaje maszyn drukujących. Do jego zadań należy nadzorowanie procesu drukowania w celu uzyskania odbitek nakładowych zgodnych z odbitką wzorcową. Cechuje go precyzja oraz dbałość o ład na stanowisku pracy.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa JKB Print, Poligrafia — co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 26.04.2023 r.].

Popularna technika drukarska zaliczana do technik płaskich, pośrednich. Obraz z płaskiej formy drukowejforma drukowaformy drukowej, w której miejsca drukujące i niedrukujące są na tym samym poziomie, jest przenoszony na podłożepodłoże drukowepodłoże za pośrednictwem cylindra pośredniego z zamontowanym na nim obciągiem offsetowym.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa Avargraf.pl, Termiczna naświetlarka do płyt CTP Kodak Trendsetter VLF Q2400/Q3600, https://www.avargraf.pl/katalog-produktow/maszyny-do-przygotowalni/naswietlarki/588-termiczna-naswietlarka-do-plyt-ctp-kodak-trendsetter-vlf-q2400q3600 [dostęp 26.04.2023 r.].

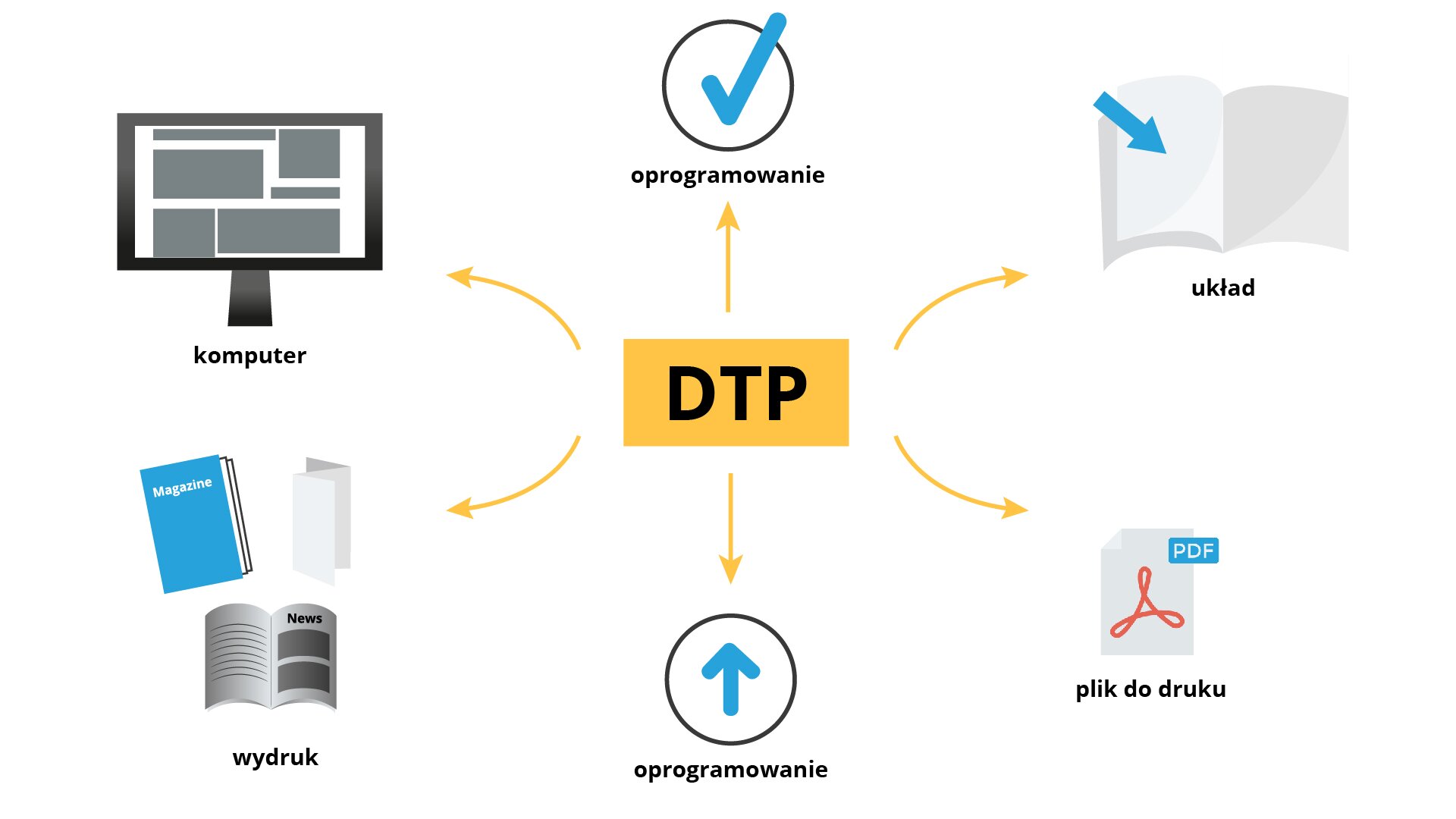

Skrót od ang. Desktop Publishing. Ogół operacji służących do przygotowania materiałów graficzno‑tekstowych na komputerze z wykorzystaniem odpowiedniego oprogramowania i urządzeń peryferyjnych jak np. skanery czy naświetlarkinaświetlarkanaświetlarki. Tak przygotowane materiały są następnie powielane przy użyciu analogowych bądź cyfrowych technik drukarskich.

RnZyYZtSOsrqY

Grafika przedstawia urządzenia wykorzystywane w dziale DTP i czynności wykonywane w dziale DTP. Pośrodku widoczny jest napis z czarnych liter DTP w żółtym prostokącie, od którego odchodzą strzałki, na końcu których znajdują się symbole i nazwy urządzeń lub czynności: na godz. 2 – symbol otwartej książki z niebieską strzałką z podpisem układ; na godz. 4 – ikona formatu PDF i podpis plik do druku; na godz. 6 – okrąg z wpisaną niebieską strzałką skierowaną ku górze z podpisem oprogramowanie; na godz. 8 – symbole książki, ulotki i folderu z podpisem wydruk; na godz. 10 – monitor komputera z podpisem komputer.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „DTP”, https://pl.wikipedia.org/wiki/DTP [dostęp 26.04.2023 r.].

Zwana też matrycą drukarską. Forma drukowa ma zwykle postać płyty z naniesionym obrazem graficznym, który jest przenoszony (pośrednio lub bezpośrednio) przy użyciu farb drukarskich na zadrukowywane podłożepodłoże drukowepodłoże.

R1JHcEf1Kzhz9

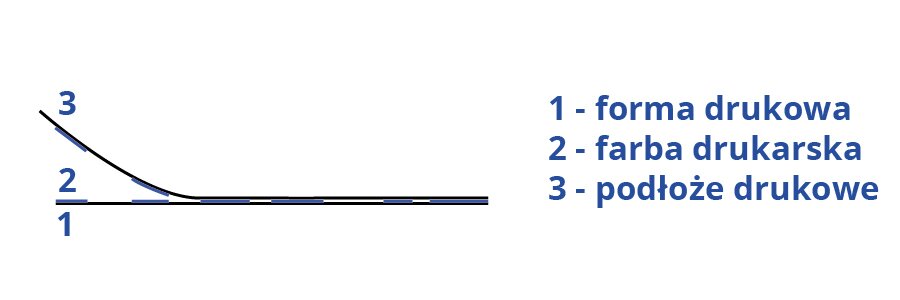

Grafika przedstawia przekrój formy drukowej płaskiej. Po lewej stronie widoczny jest przekrój warstw z numerami od 1 do 3. Po prawej legenda: 1 – forma drukowa; 2 – farba drukarska; 3 – podłoże drukowe.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa http://www.bsp.bielsko.pl, PDF, Charakteryzowanie technik drukowania płaskiego, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/druk-offset.pdf [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 332 KB w języku polskim.

Ściśle zdefiniowany rozmiar arkusza stosowany w poligrafii. W druku offsetowymdruk offsetowydruku offsetowym dominują formaty z grupy B, np.: B3, B2, B1, B0 oraz z grupy A, np. A3, A2, A1. Przykładowy format B2 ma wymiary 500 x 707 mm. W druku cyfrowym dominują formaty A, szczególnie A4 i A3. Dokładne wymiary poszczególnych formatów są zdefiniowane przez międzynarodową normę ISO 216 oraz pomocniczą ISO 217.  

R1J3YDku1K4TH

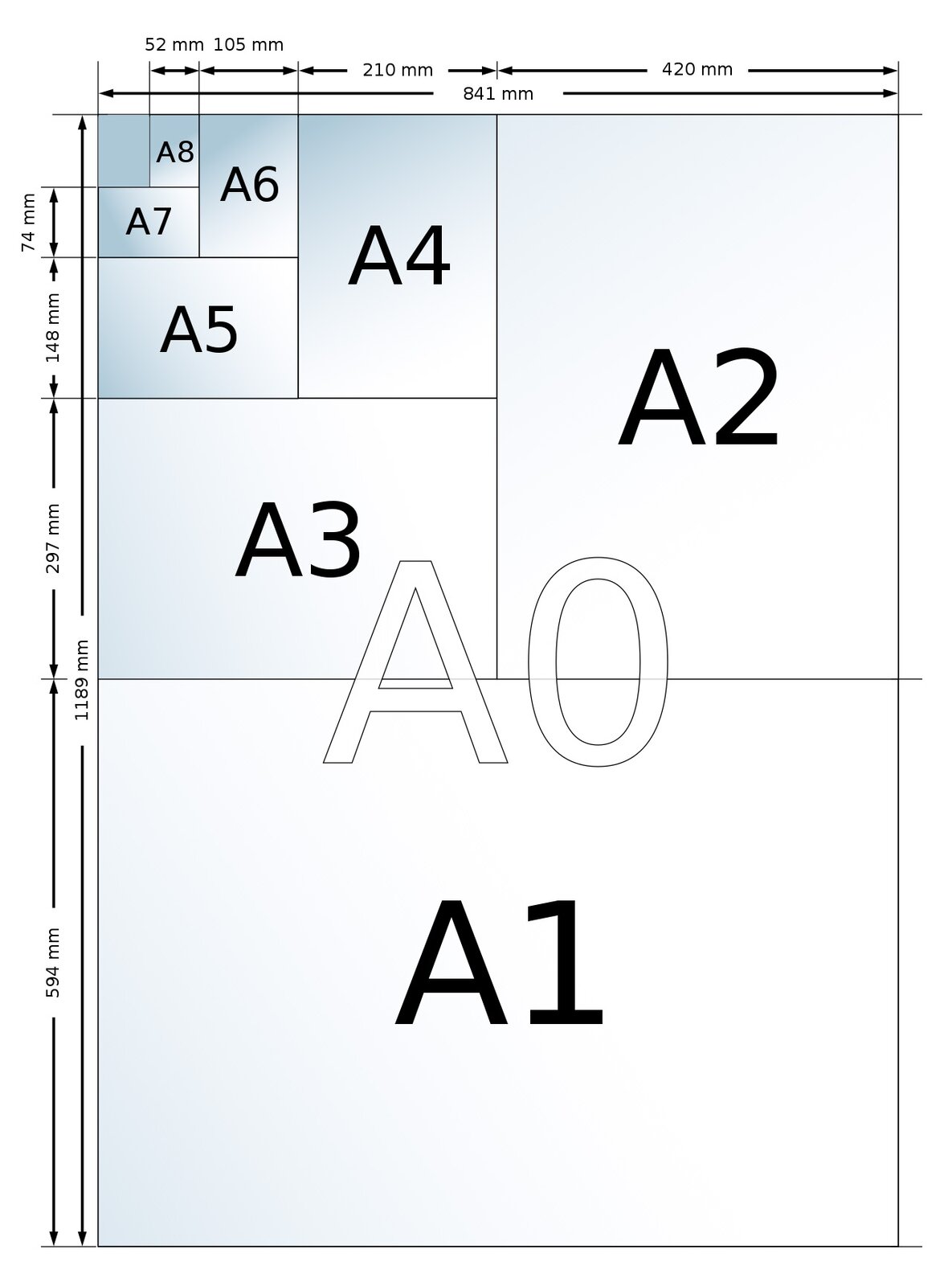

Grafika przedstawia różne wymiary papieru formatu serii A. W prostokąt wpisane są różnej wielkości prostokąty z nazwami formatów od największego A1 do najmniejszego A8. U góry grafiki i po lewej stronie oznaczone są strzałkami poszczególne wymiary formatów i podane ich wartości w milimetrach. Wymiary poszczególnych formatów to: A0, czyli 841 na 1189 mm; A1, czyli 594 na 841 mm; A2, czyli 420 na 594 mm; A3, czyli 297 na 420 mm; A4, czyli 210 na 297 mm; A5, czyli 148 na 210 mm; A6, czyli 105 na 148 mm; A7, czyli 74 na 105 mm; A8, czyli 52 na 74 mm.

• Symulator – Symulator WorkFlow w poligrafiiD13cnQO1GSymulator – Symulator WorkFlow w poligrafii

• Źródło: Strona internetowa Studio eM. Drukarnia cyfrowa, #04. Praktyczna ściąga z rozmiarami do druku, https://drukcyfrowy.krakow.pl/04-tabelka-formatow-iso-plik-pdf-do-druku/ [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 112 KB w języku polskim.

Miara odnosząca się do podłoży drukowychpodłoże drukowepodłoży drukowych, wyrażona w jednostce g/mIndeks górny 2², oznaczający wagę w gramach na metr kwadratowy. Gramatura papieru 250 g/mIndeks górny 2² oznacza, że waga 1 arkusza takiego papieru o rozmiarze 1 mIndeks górny 2² wynosi 250 gramów.

R7bG80tLpdVpl

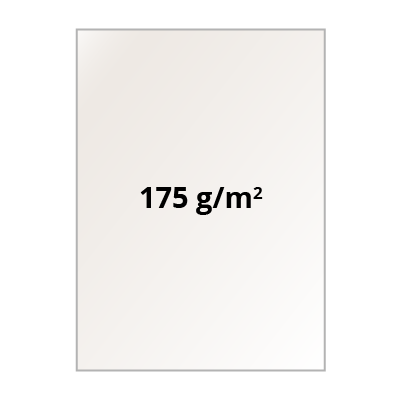

Grafika przedstawia prostokąt w pionie obrazujący kartkę, w który wpisany jest napis z czarnych liter 175 gram łamane na metr kwadratowy.

• Symulator – Symulator WorkFlow w poligrafiiD13cnQO1GSymulator – Symulator WorkFlow w poligrafii

• Źródło: Strona internetowa Studio edytor Drukarni wydawnictwo, Druk cyfrowy, a typy podłoża drukowego, https://www.edytor-studio.pl/blog/druk-cyfrowy-a-typy-podloza-drukowego [dostęp 26.04.2023 r.].

Jedna z operacji poligraficznych, służąca do cyfrowego rozmieszczenia użytków na arkuszu drukarskim. Impozycja jest stosowana wówczas, gdy na większym arkuszu (np. B2) rozmieszczamy mniejsze użytki (np. A4), które muszą być ułożone w taki sposób, aby po wydrukowaniu możliwa była dalsza właściwa obróbka, np. szycie czy złamywaniezłamywaniezłamywanie.

R1xy94M36ghWQ

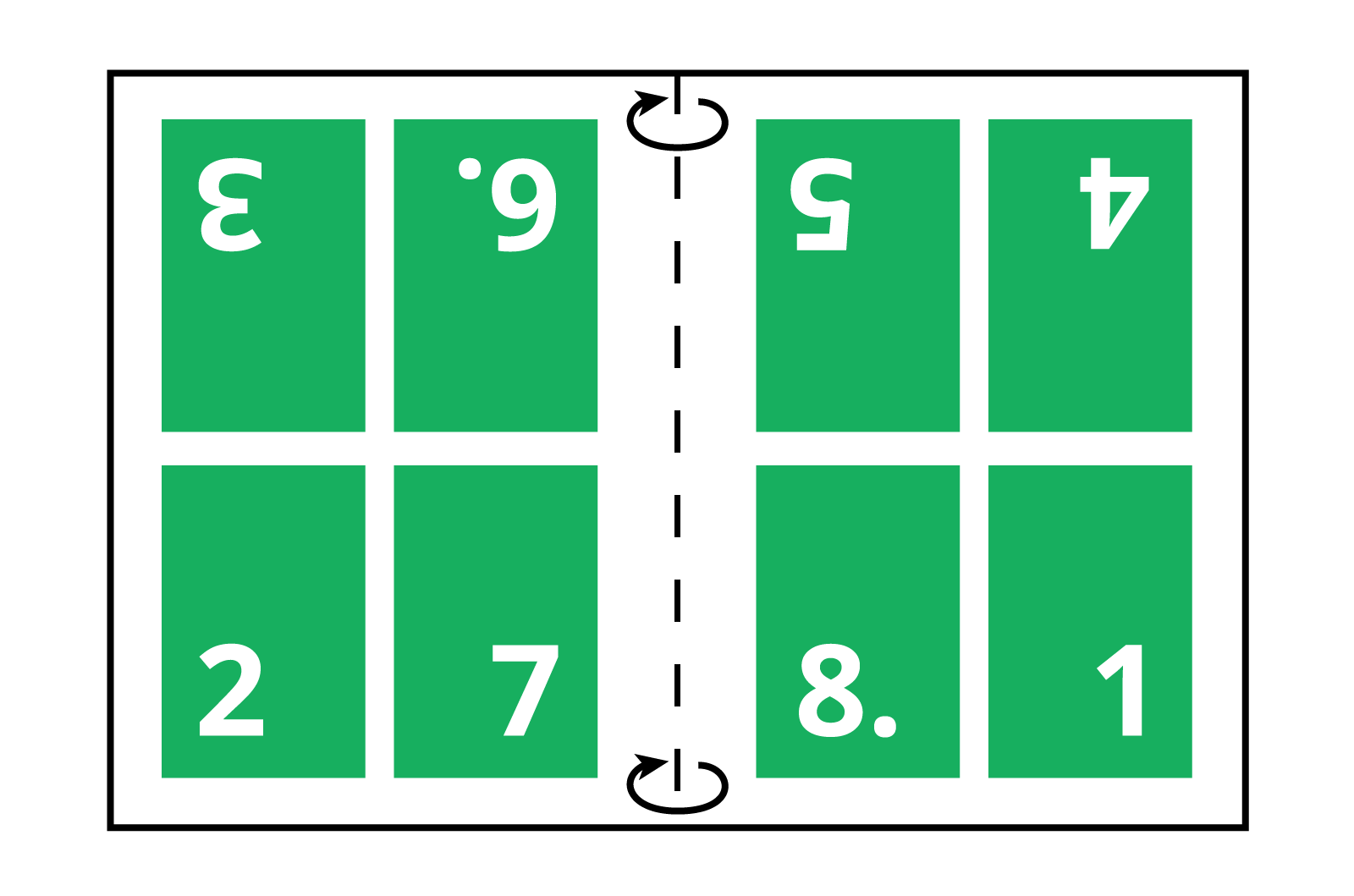

Impozycja 8‑stronnicowa składki drukowanej z odwracaniem Grafika przedstawia poglądowo impozycję 8‑stronicowej składki drukowanej z odwracaniem. Widoczny jest prostokąt w poziomie, podzielony w pionie na pół przerywaną linią, na końcach której znajdują się zawinięte strzałki zgodnie z ruchem zegara obrazujące kierunek składania publikacji. Po lewej stronie wpisane są 4 zielone prostokąty w pionie z numerami, u góry: odwrócone o 180 stopni cyfry 3 i 6; u dołu: cyfry 2 i 7. Po prawej stronie wpisane są 4 zielone prostokąty w pionie z numerami, u góry: odwrócone o 180 stopni cyfry 5 i 4; u dołu: cyfry 8 i 1.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Kanał internetowy Youtube, CGExpert, AU.54 - Impozycja użytków w programie Impozycjoner, https://www.youtube.com/watch?v=DAHueniivsw [dostęp 26.04.2023 r.].

Dział drukarnidrukarniadrukarni, w którym wykonywana jest obróbka wykończeniowa wydrukowanych arkuszy. We wstępnej fazie arkusze trafiają zwykle na urządzenia do składania w gotowe składki (złamywarkizłamywarkazłamywarki) bądź też na zbieraczki wieżowe, z opcją np. oprawy zeszytowej (szytej drutem). Tak przygotowane składki są przekazywane do kolejnego stanowiska obróbki introligatorskiej. Składki drukarskie wymagające klejenia trafiają do obróbki na urządzenie typu oklejarkaklejarka/oklejarkaoklejarka. Przygotowując oklejarkęklejarka/oklejarkaoklejarkę do pracy, operator ustawia odpowiednią temperaturę kleju i rozstaw szczęk, w które następnie wkłada zebrane składki wraz z okładką. Sklejona publikacja trafia później na urządzenie krajarkakrajarka jednonożowa lub trójnożowakrajarka, na którym następuje przycięcie całej publikacji do formatuformat papieruformatu netto. Tak wykończona publikacja jest następnie pakowana do wysyłki.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa JKB Print, Poligrafia — co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 26.04.2023 r.].

Inaczej karta technologiczna, którą wykonuje się do każdego zlecenia. To dokumentacja, która jest sporządzona na podstawie danych z zamówienia z uwzględnieniem parku maszynowego w określonych działach produkcyjnych drukarnidrukarniadrukarni. Forma graficzna karty technologicznej jest dowolna, ale powinny znaleźć się w niej następujące informacje: numer zlecenia, nazwa lub kod klienta, nazwa pracy, data przyjęcia do realizacji, podstawowe dane technologiczne: nakład arkuszy netto i brutto, formatformat papieruformat, liczba użytków na arkuszu, rodzaj podłoża drukowegopodłoże drukowepodłoża drukowego, liczbę kolorów i sposób drukowania, rodzaj maszyny i ewentualnie liczbę form drukowychforma drukowaform drukowych, konieczność wykonania odbitki próbnej i wydruku impozycyjnego, sposób obróbki introligatorskiej, nakład netto gotowego produktu i ewentualnie sposób jego wysyłki.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa COMARCH ERP XL, Zlecenia produkcyjne, https://pomoc.comarch.pl/xl/index.php/dokumentacja/zlecenia-produkcyjne/ [dostęp 26.04.2023 r.].

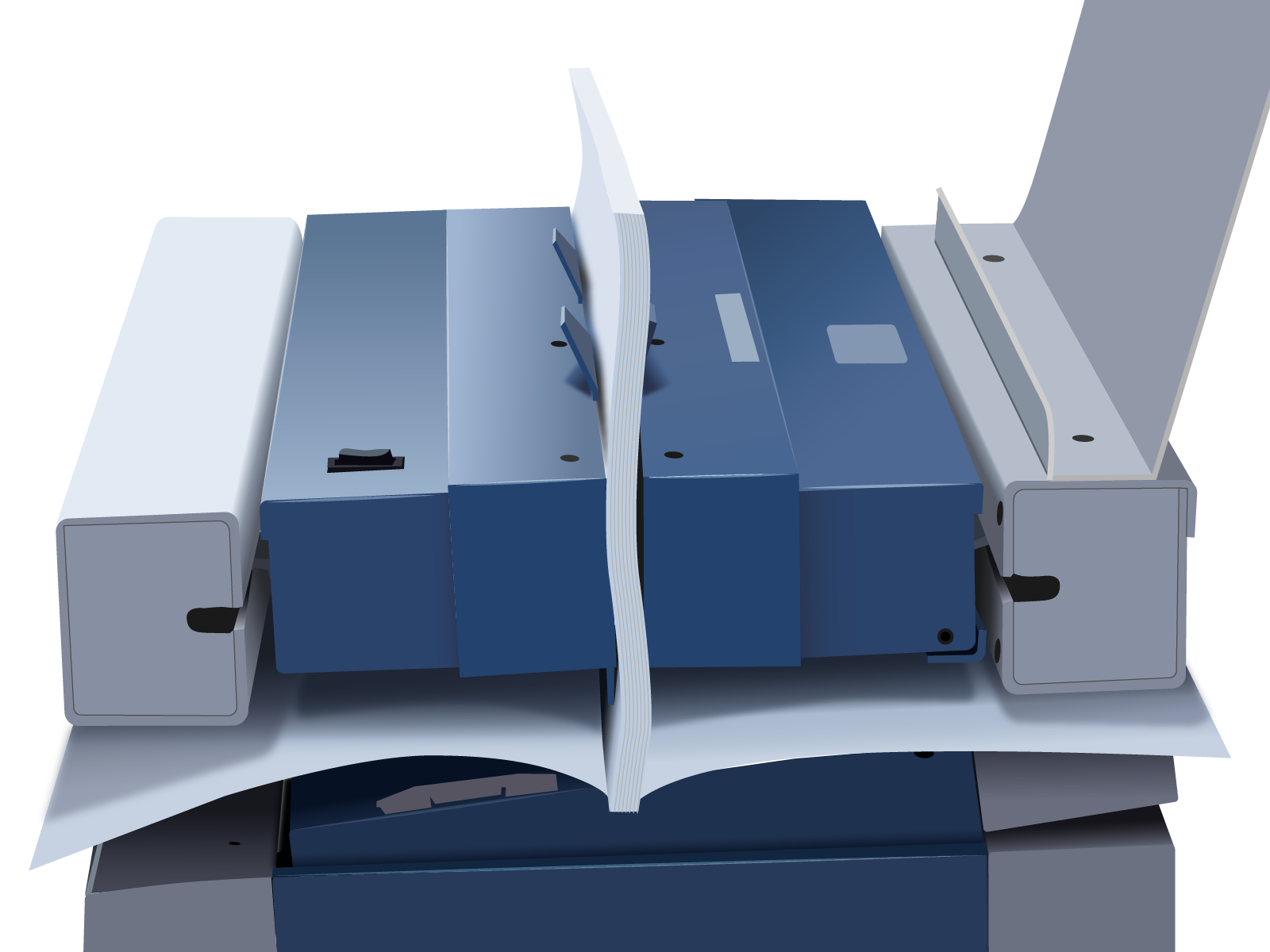

To maszyna służąca do klejenia, czyli łączenia np. kartek w celu uzyskania wkładu klejonego, czy przyklejania skrzydełek, ale także do kaszerowania i innych czynności pomocniczych. Z wykorzystaniem klejarek można wykonać takie operacje jak: przyklejanie, naklejanie, oklejanie oraz zaklejanie.

R1CYFlTe47Z1X

Grafika przedstawia klejarkę. Widoczne jest urządzenie z boku, zbudowane z prostopadłościennych modułów, podzielonych na górną i dolną część, pomiędzy którymi widoczne są białe arkusze ułożone w poziomie oraz zebrane arkusze ułożone w pionie, pomiędzy dwoma modułami urządzenia. Po prawej stronie widoczna jest pionowo wysunięta płyta.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa JKB Print, Poligrafia — co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 26.04.2023 r.].

DrukarzdrukarzDrukarz offsetowy uruchamia próbnie maszynę, kontrolując jej zespoły i systemy bezpieczeństwa, a następnie sprawdza prawidłowość wykonania formforma drukowaform, a przygotowane formyforma drukowaformy zakłada na cylindry formowe. W kolejnym kroku ogląda wybrane podłoża drukowepodłoże drukowepodłoża drukowe i nakłada stos podłoża drukowegopodłoże drukowepodłoża drukowego na stół podawczy. Reguluje zespół podający, czyli samonakładak, dobiera farby drukarskie i napełnia nimi kałamarze zespołów farbowych. Po wykonaniu tych czynności dokonuje regulacji maszyny w zakresie nafarbiania i podawania, aby rozpocząć druk. Początkowo wykonuje druk próbny i sprawdza pasowanie obrazu i nafarbienie druku. W razie konieczności koryguje położenie cylindra formowego i marek bocznych, aby uzyskać właściwe pasowanie kolorów. Jeśli urządzenie jest prawidłowo ustawione, drukarzdrukarzdrukarz rozpoczyna drukdruk offsetowydruk na maszynie, w trakcie którego na bieżąco sprawdza ustawienia maszyny.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa elanders Poland, Kontrola jakości druku krok po kroku | Elanders, https://www.elanders.pl/blog/kontrola-jakosci-druku-krok-po-kroku [dostęp 26.04.2023 r.].

Element produkcji poligraficznej. Drukowane arkusze są weryfikowane pod kątem czytelności tekstów, pasowania grafik do formatu arkuszyformat papieruformatu arkuszy i względem siebie, właściwego odwzorowania grafiki pod kątem kolorystycznym i nasycenia barw. W tym celu drukarzdrukarzdrukarz, po dokonaniu właściwych ustawień maszyny i uruchomieniu druku, systematycznie kontroluje stabilność drukowanych arkuszy, oceniając ich jakość przy wykorzystaniu takich narzędzi jak: lupka poligraficzna czy densytometrdensytometrdensytometr. W przypadku konieczności naniesienia korekt barwnych dokonuje zmian ustawień na pulpicie sterowniczym maszyny offsetowejarkuszowa maszyna offsetowamaszyny offsetowej.

RPKj0czlFfuHj

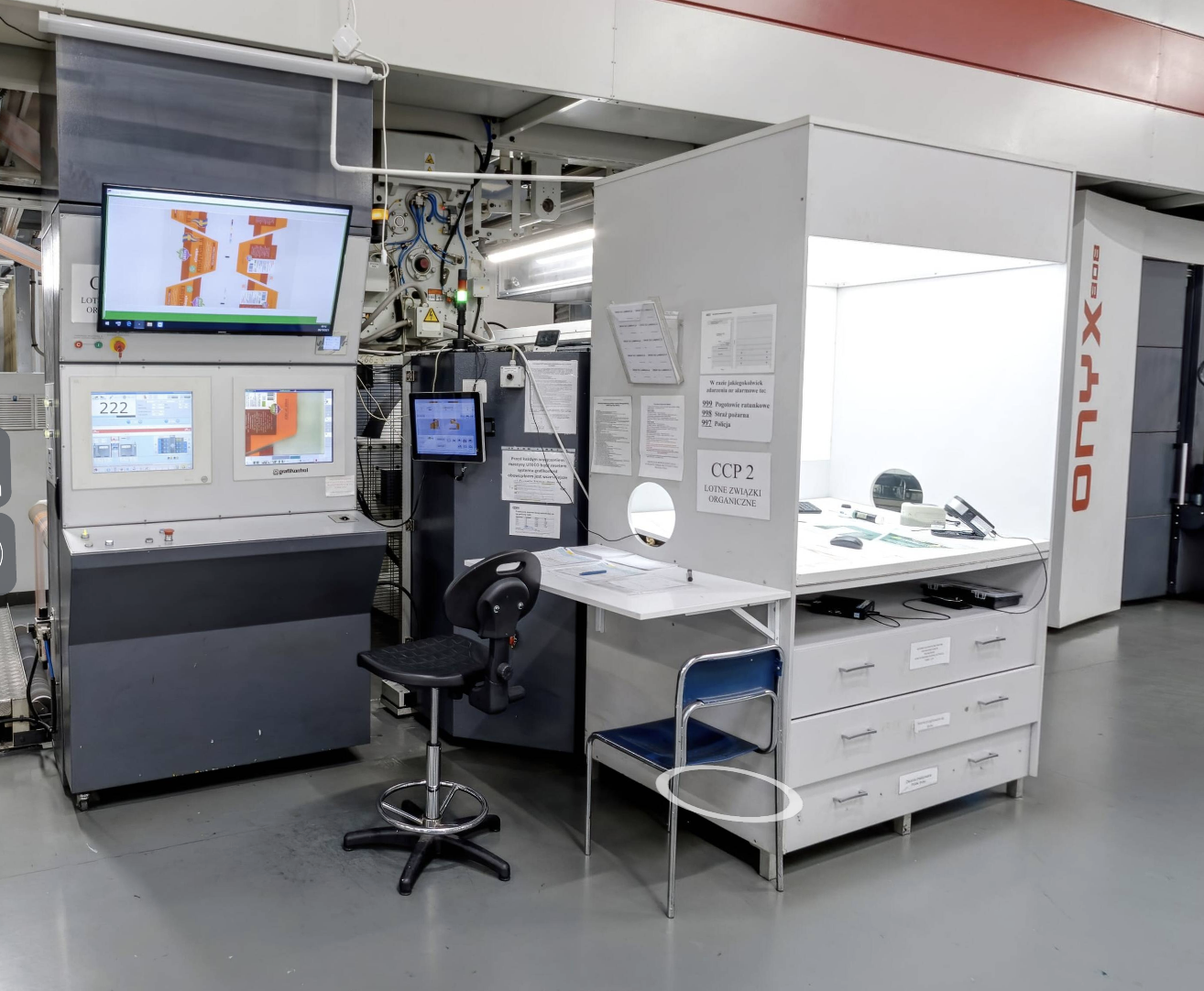

Zdjęcie przedstawia przykładowe miejsce kontroli jakości druku w drukarni. Po lewej widoczne jest stanowisko z monitorami, po prawej stanowisko do wykonywania kontroli za pomocą urządzeń, np. densytometru, spektrometru. Widoczna jest szafka z podświetlonym wgłębieniem, w której na blacie ułożone są różne przyrządy. Na boku szafki widoczny jest wystający prostokątny blat, do którego dostawione jest niebieskie krzesło. Pomiędzy stanowiskiem z monitorami a stanowiskiem kontroli widoczne jest czarne obrotowe krzesło. W tle widoczne są maszyny poligraficznej.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa elanders Poland, Kontrola jakości druku krok po kroku | Elanders, https://www.elanders.pl/blog/kontrola-jakosci-druku-krok-po-kroku [dostęp 26.04.2023 r.].

Proces weryfikacji, któremu poddawany jest każdy plik, stworzony w dziale DTPDTPDTP lub dostarczony przez klienta, w celu wykrycia potencjalnych błędów i ich korekcie. Do tego celu drukarniedrukarniadrukarnie wykorzystują specjalne oprogramowanie, w tym przede wszystkim Enfocus PitStop oraz Adobe Distiller.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Andrzej Gołąb, Praktyczny poradnik poligraficzny. Procesy, Helion, Gliwice 2021.

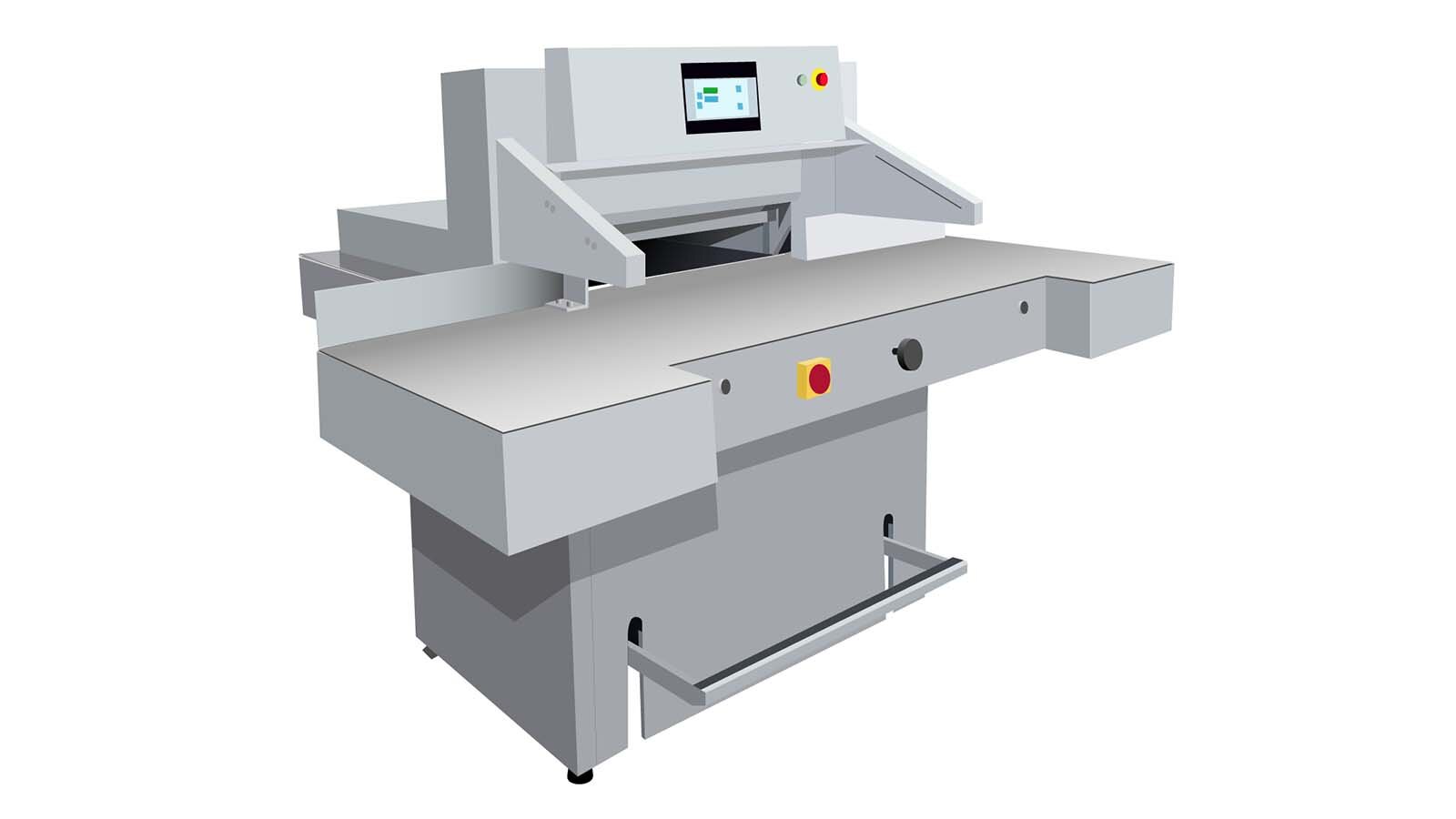

Urządzenie służące do krojenia – przekrawania arkuszy wzdłuż linii prostej. Krajarki dzielą się na jednonożowe (przekrawanie odbywa się za pomocą jednego noża) oraz trójnożowa (druki są przekrawane jednocześnie z trzech stron). Krojenie to podstawowa operacja wykończeniową w każdej introligatorniintroligatorniaintroligatorni. W wyniku krojenia uzyskuje się pojedyncze użytki. Urządzeniem stosowanym do przekrawania jest krajarka jednonożowa. Linie krojenia są zwykle wyznaczane przez punktury formatowe na formacieformat papieruformacie brutto, względem których operator ustawia właściwy wymiar.

RmUa9nuHHLxpk

Grafika przedstawia krajarkę. Maszyna ustawiona jest na czterech wkręcanych nóżkach koloru czarnego o wysokości około od 3 do 4 centymetrów, służących do wypoziomowania urządzenia. Podstawa maszyny jest wykonana z czterech boków złączonych ze sobą pod kątem prostym. Od frontowego boku podstawy wystaje dwuramienny pedał, połączony od frontu stalową rurką pokrytą od góry antypoślizgowym materiałem. Na podstawie maszyny znajduje się szeroki blat roboczy. Za blatem jest niski, szeroki, głęboki otwór na początku którego znajduje się miejsce robocze noża do cięcia materiału. Powyżej dotykowy ekran. Po jego prawej stronie wyłącznik bezpieczeństwa - otoczka przycisku koloru żółtego natomiast sam wyłącznik koloru czerwonego.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa www.szkolarzem.pl/, PDF, Maszyny i urządzenia do operacji jednostkowych, http://www.szkolarzem.pl/wp-content/uploads/2015/03/Maszyny_liczenie_krojenie_wykraw1.pdf [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 2,03 MB w języku polskim.

To urządzenie do naświetlania form kopiowych i drukowychforma drukowadrukowych w zależności od technologii CtFCtFCtF (skrót od ang. Computer‑to‑Film) lub CtPCtPCtP (skrót od ang. Computer‑to‑Plate). Obecnie naświetlarki są już zainstalowane w maszynach drukujących i tam bezpośrednio jest przenoszony obraz z pliku cyfrowego na formę – technologia ta nosi nazwę CtPress (skrót od ang. Computer‑to‑Press). Zależnie od budowy możemy wyróżnić: naświetlarki bębnowe – klisza lub płyta rozciągnięta jest na wycinku obwodu specjalnego bębna, a przesuwający się laser, z wirującym zwierciadłem, oświetla po obwodzie kolejne fragmenty bębna; naświetlarki liniowe – klisza/płyta jest przesuwana ze stałą prędkością pod nieruchomym laserem, którego światło naświetla fragmenty formyforma drukowaformy.

R8qeMoZQSGUy4

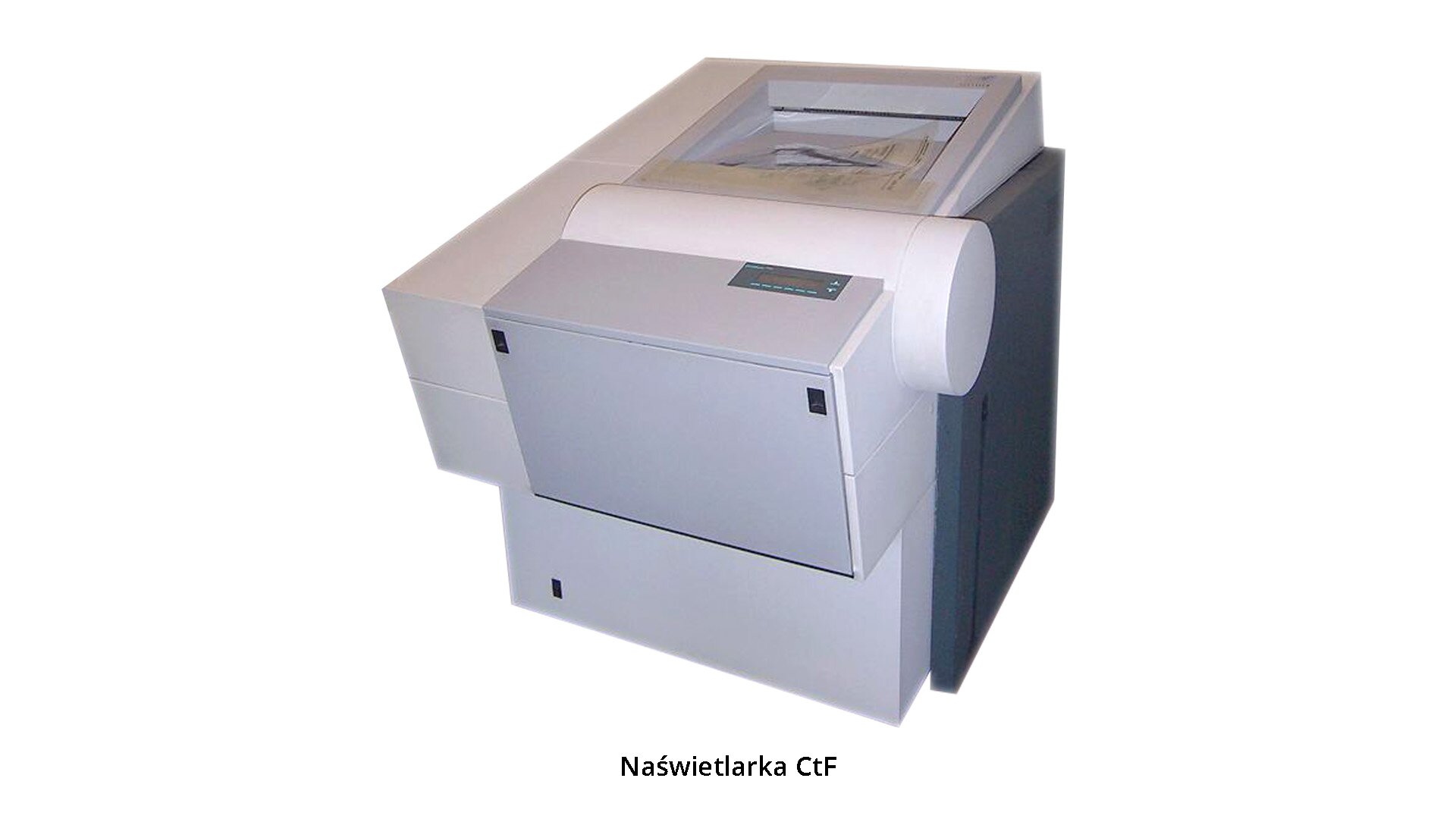

Grafika przedstawia przykładowe urządzenie typu CtF. Widać przód, bok i górę maszyny. Urządzenie kształtem zbliżone do sześcianu, zbudowane jest z modułów. Na górnej powierzchni widoczny jest poziomy biały cylinder, powyżej którego widoczny jest prostokątny panel z wyświetlaczem.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa informatyka.2ap.pl, Wybrane zagadnienia z maszyn i urządzeń Przygotowalnia poligraficzna – PREPRESS. Podział maszyn i urządzeń, https://informatyka.2ap.pl/ftp/dtp/materiały/klasaII%20sem1/maszyny_urzadzenia.pdf [dostęp 26.04.2023 r.]. Plik pdf o rozmiarze 1,18 MB w języku polskim.

W druku offsetowymdruk offsetowydruku offsetowym to wyroby wykonane z papieru, na których drukuje się za pomocą maszyny offsetowejarkuszowa maszyna offsetowamaszyny offsetowej, mające formę arkuszy na paletach (w opakowaniach jednostkowych lub w ryzach) lub roli zwiniętej w zwój.

• Symulator – Symulator WorkFlow w poligrafiiD13cnQO1GSymulator – Symulator WorkFlow w poligrafii

• Źródło: Strona internetowa RynekPapierniczy.pl. Pierwszy portal papierniczy!, Podłoże drukowe, https://www.rynekpapierniczy.pl/slownik/podłoże-drukowe [dostęp 26.04.2023 r.].

Pracownik drukarnidrukarniadrukarni, który przygotowuje niezbędne materiały do druku, zakłada formy drukoweforma drukowaformy drukowe, zajmuje się wstępną regulacją zespołów maszyn drukujących, utrzymuje je w czystości i wykonuje konserwację. Cechuje go dbałość o jakość wykonywanej pracy oraz sumienność.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa JKB Print, Poligrafia — co to jest i czym się zajmuje, https://www.jkbprint.pl/blog/poligrafia-co-to [dostęp 26.04.2023 r.].

To wszystkie procesy następujące po wydrukowaniu nakładu. Są to najbardziej różnorodne operacje technologiczne prowadzące do uzyskania ostatecznej formy produktu poligraficznego. Są to operacje wykończeniowe i introligatorskie.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 26.04.2023 r.].

To procesy przygotowawcze, czyli etap obejmujący czynności od zaprojektowania grafiki, przez przygotowanie projektu w postaci pliku PDF, wykonanie impozycjiimpozycjaimpozycji użytków na arkuszu, na którym powstanie druk, aż po naświetlanie form drukowychforma drukowaform drukowych.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 26.04.2023 r.].

To procesy drukowania obejmujące operacje technologiczne (przygotowanie maszyny do druku i drukowanie nakładu) oraz wybór materiałów poligraficznych (podłoży drukowychpodłoże drukowepodłoży drukowych, farb drukowych, tonerów i tuszy oraz materiałów pomocniczych). Podczas drukowania nakładu należy pamiętać o regularnej kontroli druku podczas całego procesu drukowania.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl/, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 26.04.2023 r.].

Wydruk próbny, często certyfikowany, obecnie wykonywany najczęściej na odpowiednio sprofilowanej drukarce cyfrowej i dobranym podłożupodłoże drukowepodłożu. W branży poligraficznej istnieje też pojęcie soft proof. Jest to obraz drukowanej pracy przedstawiony na monitorze, który został odpowiednio skalibrowany.

R18xjcvrLcLUK

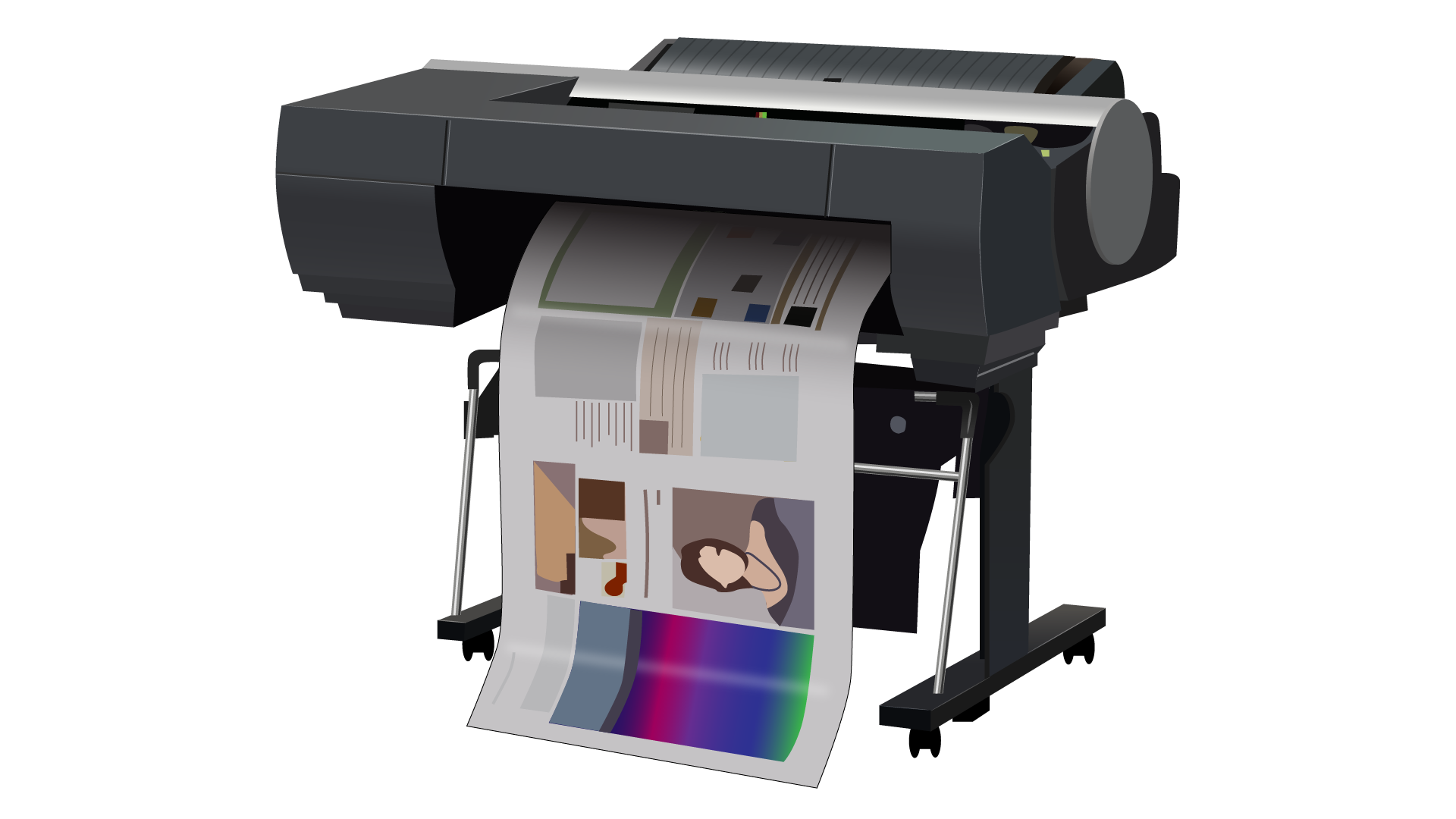

Grafika przedstawia proofer cyfrowy, czyli urządzenie do wykonywania wydruku próbnego. Widoczne jest urządzenie w ujęciu z ukosa, stojące na dwóch nogach. U góry widoczny jest moduł do drukowania oraz arkusz zadrukowanego podłoża wysuwający się z proofera cyfrowego.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa Fleksograf. Studio prepress sp.j., Proof cyfrowy, https://fleksograf.com.pl/pl/produkty/przygotowalnia-fleksograficzna/proof-cyfrowy/ [dostęp 26.04.2023 r.].

Próbny rozruch maszyny offsetowejarkuszowa maszyna offsetowamaszyny offsetowej polega na sprawdzeniu zasilania prądem, działania wszystkich mechanizmów, wizualnej kontroli zespołów: nawilżającego, farbowego, drukującego, odbierającego, sprawdzeniu działania wszystkich czujników i włączników bezpieczeństwa maszyny. Próbny rozruch maszyny po dokonaniu niezbędnych regulacji prowadzi do wykonania wydruku odbitki pierwszej. Weryfikacji są poddawane następujące parametry: położenie nadrukowanego obrazu względem podłoża drukowegopodłoże drukowepodłoża drukowego, pasowanie kolorów (register), ilość farby, wielkość przyrostu punktów na wybranych polach rastrowych. W celu wykonania kontroli odbitki pierwszej należy skorzystać z przyrządów kontrolno‑pomiarowych (np. lupki poligraficznej, densytometrudensytometrdensytometru refleksyjnego czy spektrofotometruspektrofotometrspektrofotometru).

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Źródło: Strona internetowa zs1wyszkow.edu.pl/, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 26.04.2023 r.].

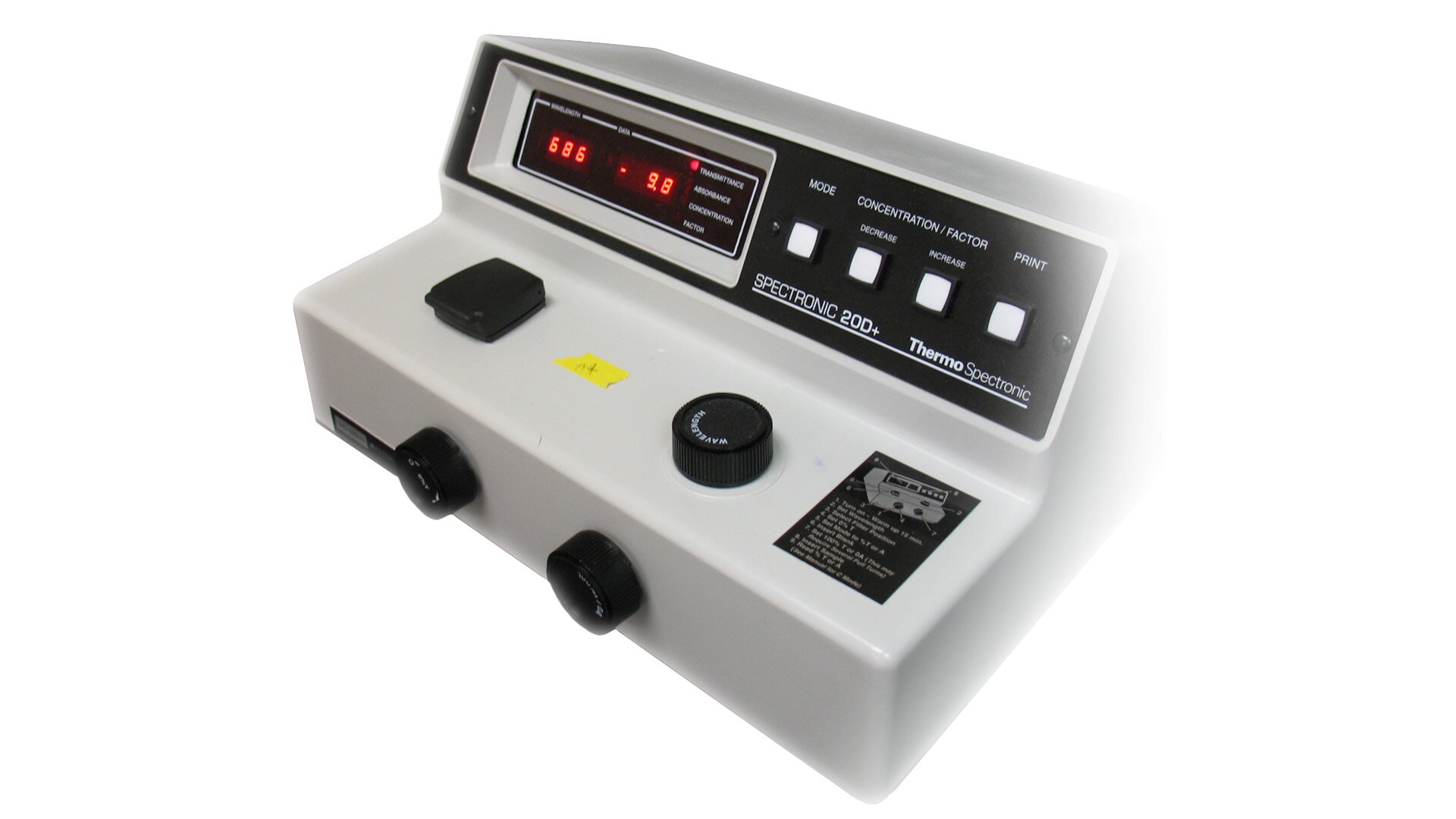

Urządzenie kontrolno‑pomiarowe stosowane w poligrafii, wykorzystywane do pomiaru barwy poprzez rozszczepienie światła na składowe o różnych długościach fal, a następnie zmierzenie natężenia tych składowych i porównanie względem wzorca.

R14WHoUDNL00k

Na zdjęciu widać spektrofotometr w widoku od przodu i boku. Za górze znajduje się wyświetlacz i przyciski do obsługi urządzenia. Znajdują się na nim również pokrętła do obsługi urządzenia, które są umieszczone z przodu i na górze.

• Infografika – Procesy i procedury kontroli produkcjiDr9TBN3pcInfografika – Procesy i procedury kontroli produkcji

• Andrzej Gołąb, Praktyczny poradnik poligraficzny. Procesy, Helion, Gliwice 2021.

Pracownik drukarnidrukarniadrukarni, który analizuje złożone zamówienie, dobiera materiały do drukowania i procesów wykończeniowych oraz maszyny i urządzenia do tych procesów, oblicza zapotrzebowanie materiałowe, określa sposób wykonania zlecenia, sposób obróbki wykończeniowej oraz ekspedycji (pakowania). Cechuje go duże doświadczenie w ekonomicznym projektowaniu procesów poligraficznych oraz wiedza o urządzeniach i maszynach, którymi dysponuje drukarniadrukarniadrukarnia.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa zs1wyszkow.edu.pl, Charakteryzowanie procesów poligraficznych, https://www.zs1wyszkow.edu.pl/technik.htm [dostęp 26.04.2023 r.].

Proces składania arkuszy, wykonywany najczęściej przy użyciu urządzeń zwanych złamywarkamizłamywarkazłamywarkami. W zależności od liczby zastosowanych narzędzi złamujących można rozróżnić złamy pojedyncze lub wielokrotne, a zależnie od linii złamu możemy wyróżnić złamywanie równoległe, prostopadłe lub mieszane.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Wioletta Mlonka, Wykonywanie introligatorskich operacji jednostkowych 311[28].Z4.01. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Urządzenie służące do złamywaniazłamywaniezłamywania, czyli zginania arkusza papieru w celu utworzenia na nim trwałego śladu. Złamywarki stosuje się przy łamywaniuzłamywaniełamywaniu złożonych broszur, czasopism czy książek, które są drukowane w większych formatachformat papieruformatach, a po złamaniu są składane do formatuformat papieruformatu mniejszego.

RdDqLGZt2T1xC

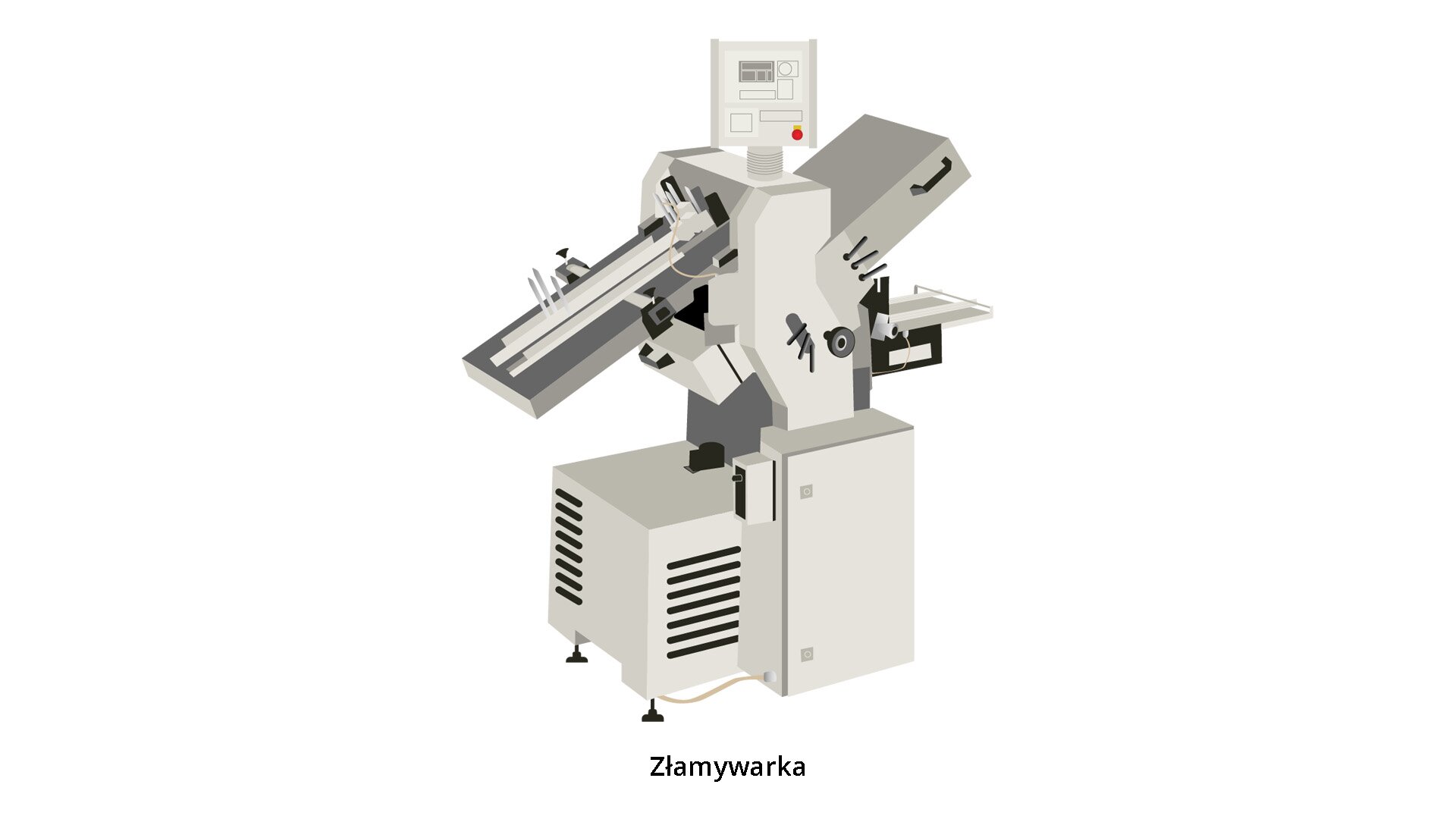

Fotografia przedstawia złamywarkę. Urządzenie ustawione jest czterech wkręcanych nóżkach umożliwiających wypoziomowanie urządzenia. U podstawy zamontowana skrzynia w kształcie prostopadłościanu w otworami wentylacyjnymi na ściankach. Po lewym oraz prawym boku maszyny przymocowane zostały dwa ramiona stanowiące stelaż maszyny do których zamontowano roboczą część urządzenia - ruchomy blat na którym zainstalowano szyny do regulacji. Powyżej monitor z przyciskami do regulacji oraz kontroli pracy urządzenia.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Wioletta Mlonka, Wykonywanie introligatorskich operacji jednostkowych 311[28].Z4.01. Poradnik dla ucznia, Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007.

Maszyna, która wykorzystywana jest do szycia blokowego lub broszurowego. Zszywanie polega na łączeniu składek i można je wykonywać z użyciem drutu lub nici introligatorskich lnianych, bawełnianych lub syntetycznych. W przypadku oprawy zeszytowej zszywanie wykonuje się z użyciem zszywek, które powstają z pokrojonego na odcinki drutu. Do operacji zszywania służą odpowiednio: zszywarki drutem, tzw. blokówki oraz niciarki.

• Sekwencje filmowe – Jak wygląda kontrola produkcji w poligrafiiD7vh9CopzSekwencje filmowe – Jak wygląda kontrola produkcji w poligrafii

• Źródło: Strona internetowa www.szkolarzem.pl/, PDF, Maszyny i urządzenia do operacji jednostkowych, http://www.szkolarzem.pl/wp-content/uploads/2015/03/Maszyny_liczenie_krojenie_wykraw1.pdf [dostęp 26.04.2023 r.] Plik pdf o rozmiarze 2,03 MB w języku polskim.

W każdej maszynie offsetowej mamy do czynienia z drukiemdruk offsetowydrukiem pośrednim, w którym obraz jest przekazywany z płaskiej formy drukowejforma drukowaformy drukowej na cylinder pośredni z obciągiem gumowym, a następnie na podłoże drukowepodłoże drukowepodłoże drukowe. Maszynę rolową stosuje się przede wszystkim do drukudruk offsetowydruku wysokich nakładów (np. gazet, książek, czasopism, plakatów) z podłoża drukowegopodłoże drukowepodłoża drukowego pobieranego z szybko poruszającej się wstęgi. Podłoża drukowepodłoże drukowePodłoża drukowe takie jak np. papier czy karton są chłonne. Rolowa maszyna offsetowa oferuje możliwość zadrukowania powierzchni, która jest ograniczona szerokością zwoju papieru i obwodem cylindra formowego, który jest stały dla danej maszyny. Prędkość drukowania to od 30 000 do 50 000 obrotów/godzinę, a niektóre maszyny pracują z prędkością nawet 100 000 obrotów/godzinę. Szerokość wstęgi zadrukowywanego materiału to od 230 mm do 2000 mm. Liczba stronic A4 na płaszczyźnie wydruku odbitki (cylindra) to od l do 24.

RJcZQww2zTnlZ

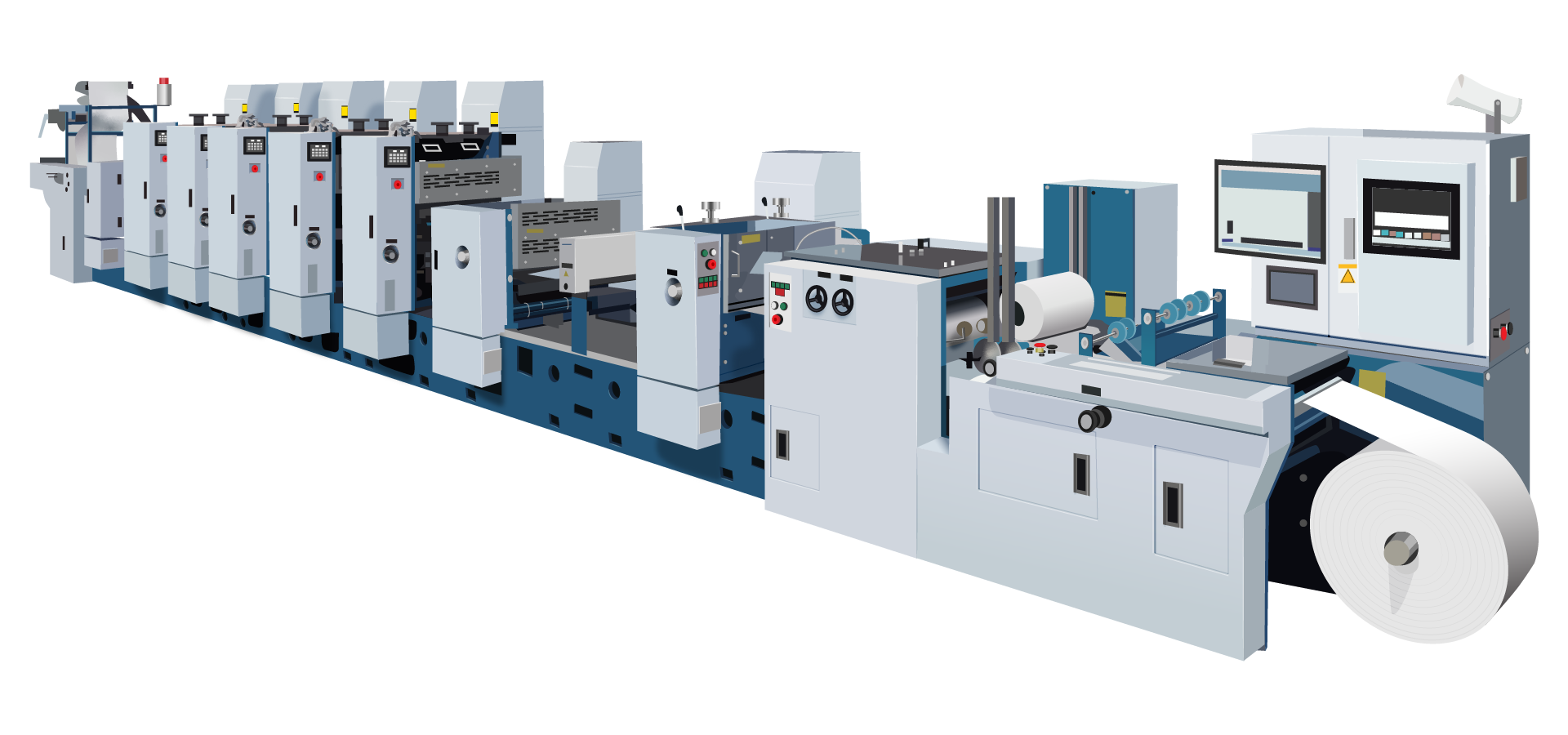

Zdjęcie przedstawia poglądową zwojową maszynę drukującą z ukosa. Od prawej widoczne są: sekcja podającej z zamontowaną rolą podłoża drukowego, na prawo od której znajduje się panel sterujący maszyną. Następnie widoczna jest sekcja drukująca złożona z 8 segmentów zespołów drukujących, farbowych i nawilżających. Na końcu widoczna jest sekcja wyprowadzająca. Pomiędzy poszczególnymi segmentami widoczne są elementy mechanizmu maszyny.

• Symulator – Symulator WorkFlow w poligrafiiD13cnQO1GSymulator – Symulator WorkFlow w poligrafii

• Źródło: Strona internetowa www.bsp.bielsko.pl, PDF, Charakteryzowanie offsetowych maszyn drukujących, http://www.bsp.bielsko.pl/wp-content/uploads/2014/09/masz-offset.pdf [dostęp 26.04.2023 r.].  Plik pdf o rozmiarze 956 KB w języku polskim.
