układ typu MEMS (microelectromechanical system) służący do pomiaru przyspieszeń

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

pewien model matematyczny, gdzie działania wykonywane są na zmiennych mogących przyjmować jedną z dwóch wartości: wartość $0$, czyli stan niski lub wartość $1$, czyli stan wysoki. W algebrze Boole’a do czynienia mamy z trzema podstawowymi działaniami na zmiennych (operatorami), które opisywane są, wykorzystując na przykład tzw. tablicę prawdy zawierającą kolumny wejść oraz kolumnę wyjść. Działanie składać się musi z przynajmniej jednej zmiennej boolowskiej, która przyjmuje jeden argument $\left\{0 \vee 1\right\}$ oraz przynajmniej jednego operatora boolowskiego

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

wyzerowanie licznika zliczającego impulsy, ustalenie pozycji początkowej

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

zbudowany z dwóch metali charakteryzujących się różnym współczynnikiem rozszerzalności cieplnej, stale ze sobą połączonych na całej powierzchni

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

podstawowe elementy używane w układach cyfrowych spełniające funkcję logiczną. Posiadają jedno lub wiele wejść oraz jedno wyjście, które jest wartością wynikową funkcji

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

bierny element elektroniczny składający się z pewnej liczby zwojów przewodnika, który jest spiralnie nawinięty. Istotnymi parametrami cewki są indukcyjność oraz zdolność do wytwarzania pola magnetycznego

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

R14bKJAAlQUpI

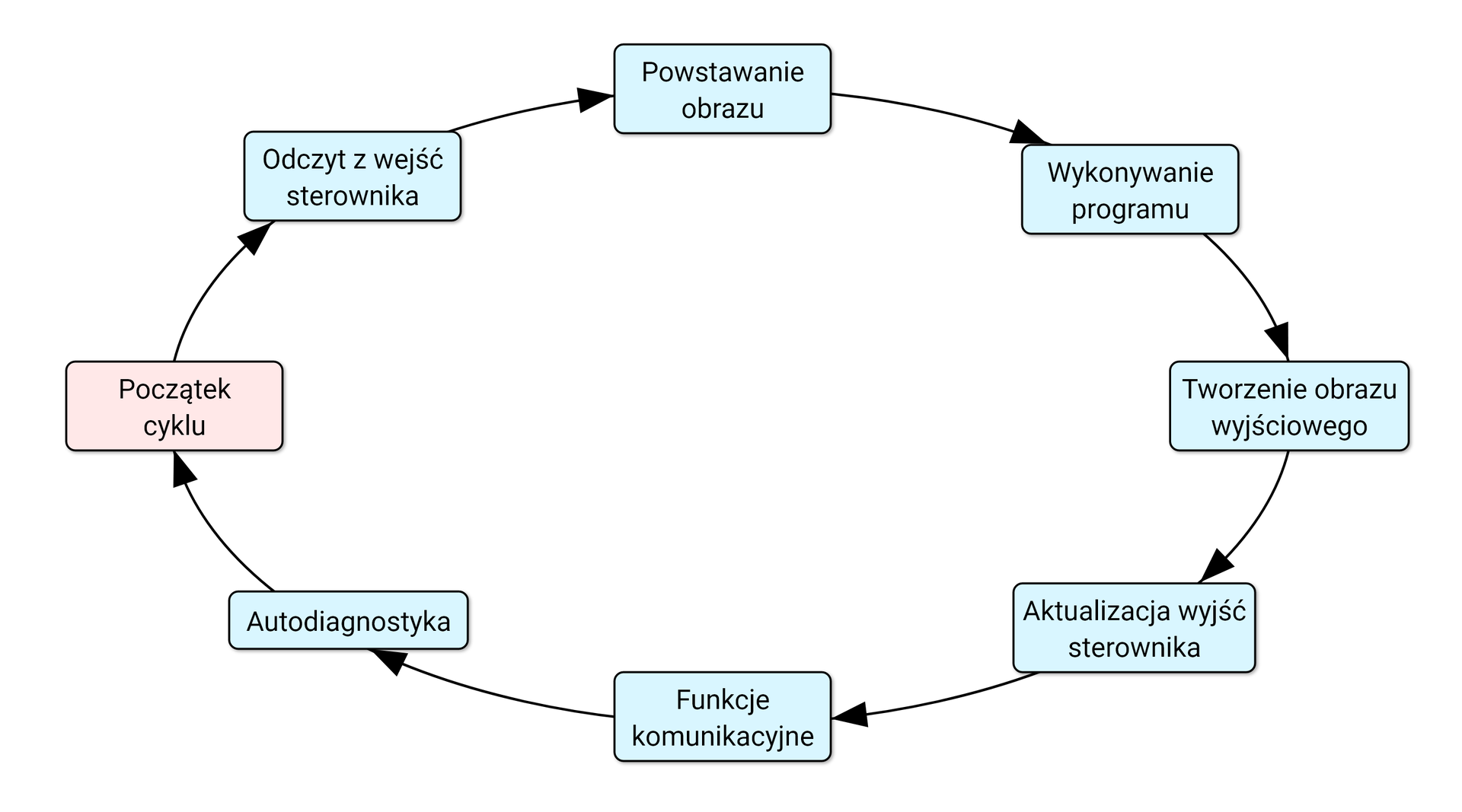

Na grafice przedstawiono cykl sterownika. Jest to schemat zamknięty, powtarzający się wiele razy. Kolejne etapy to: odczyt z wejść sterownika, powstawanie obrazu, wykonywanie programu, tworzenie obrazu wyjściowego, aktualizacja wyjść sterownika, funkcje komunikacyjne oraz autodiagnostyka.

sterowniki pracują cyklicznie, czyli wykonują cykl programowy i go powtarzają do zakończenia działania urządzenia. Cykl pracy może wyglądać następująco: inicjalizacja cyklu, odczyt wejść, wykonanie programu, zapis danych wyjściowych, komunikacja z urządzeniami zewnętrznymi, a następnie dokonanie diagnostyki

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

element konstrukcji maszyny, w którym porusza się tłok

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

zbudowany jest z rezonansowego obwodu RL oraz układu elektronicznego przetwarzającego sygnał z czujnika. Pojawienie się w obszarze wykrywanego przedmiotu przewodzącego prąd, np. metalu lub grafitu, spowoduje zmianę indukcyjności cewki w czujniku

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

wystawia sygnał na wyjście czujnika w momencie, gdy w obszarze wykrywania pojawi się magnes

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

jego działanie opiera się na różnych zjawiskach optycznych i elektronicznych. Może działać na zasadzie wykrywania wiązki odbitej od specjalnego lustra lub też na zasadzie odbicia wiązki od przedmiotu

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

zbudowany z obwodu rezonansowego RC, który dokonuje pomiaru drgań w takim obwodzie. Pojawienie się przedmiotu w obszarze działania czujnika przewodzącego prąd elektryczny spowoduje zmianę wartości pojemności kondensatora i na wyjście sygnałowe czujnika wystawiany jest sygnał mówiący o wykryciu przedmiotu w pobliżu czujnika

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

RuXJBNxScpcRN

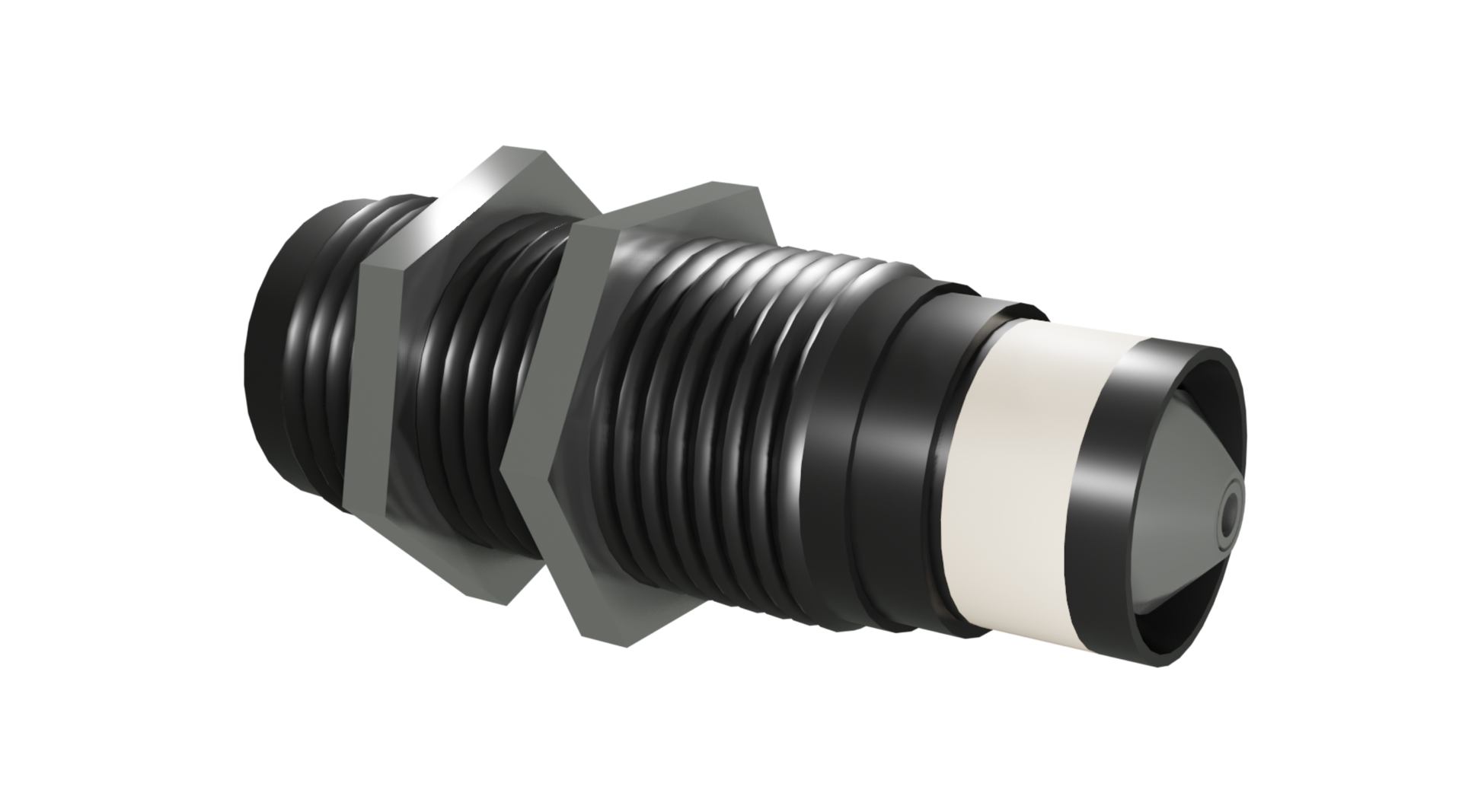

Na grafice przedstawiono czujnik strumieniowy. Jest to walcowate urządzenie z rowkami i nakładkami. Na jego końcu znajduje się czujnik wykrywający zbliżenie jakiegoś przedmiotu.

czujnik pneumatyczny, wykrywający zbliżenie się jakiegoś przedmiotu do czujnika poprzez wykrycie np. przerwania strumienia powietrza lub też wyczuwania odbitego od przedmiotu strumienia powietrza

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

czujnik, który bezkontaktowo wykrywa pozycje danego elementu bądź urządzenia

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

czujnik w wyniku zmiany temperatury, tj. wzrostu temperatury otoczenia, w którym umiejscowiony jest bimetal, powoduje skurczenie jednego z metali oraz wydłużenie drugiego z nich, co skutkuje wygięciem się złącza bimetalicznego i przerwaniem obwodu, rozwarciem styku

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układy zmieniające swoją rezystancję w zależności od temperatury w sposób wprost proporcjonalny (czujniki PTC) lub odwrotnie proporcjonalny (czujniki NTC) do zmian temperatury

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

analiza i ocena stanu technicznego maszyny, która na celu ma wykrycie uszkodzeń oraz zapobiegnięciu awarii

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

zbiór dokumentów, takich jak opisy techniczne, technologiczne, schematy, rysunki itp., który zawiera dane potrzebne do wyprodukowania urządzenia bądź maszyny

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie używane do pomiaru siły, w skład jego budowy wchodzi sprężyna, która pod wpływem działającej na nią siły wydłuża się, działa w oparciu o prawo Hooke’a

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

użytkowanie obiektu technicznego, np. maszyny, zgodnie z jego przeznaczeniem

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

elementy odpowiedzialne za realizację przełączania styków, załączają lub rozłączają przepływ sygnału sterującego (prądu)

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenia, które dostarczają informację o ruchu danej części mechanizmu, przetwarzają informację o przesunięcie lub pozycji kątowej na sygnał elektryczny. Zasada działania enkoderów opiera się najczęściej na wysyłaniu wiązki światła w sposób ciągły i dynamiczne przysłanianie jej tarczą kodową, a następnie na ciągłym odczycie sygnału świetlnego za tarczą. Pojawienie się impulsów świetlnych bądź też ich brak dostarcza informacji o pozycji, a różnica w czasie pojawienia się sygnałów a i b o kierunku ruchu

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

element zamieniający prąd stały na prąd przemienny o żądanej częstotliwości, odpowiednio załączając i wyłączając pary tranzystorów zabudowanych w środku urządzenia na płytce PCB

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

funkcja, której argumenty odpowiadają stanom wejść danego układu cyfrowego, wykorzystuje ona algebrę Boole’a oraz wyrażona jest w postaci opisu słownego, tablicy prawdy, za pomocą wyrażenia algebraicznego lub bramek logicznych

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

iloraz strumienia magnetycznego oraz natężenia prądu płynącego przez obwód, wyrażana w henrach, gdzie $1 \mathrm{H} = 1 \mathrm{Wb}/\mathrm{A}$ (jeden weber na amper)

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

oprogramowanie na panelu operatorskim ułatwiające komunikację operatora z maszyną; pozwala na sterowanie maszyną za pomocą graficznego i zrozumiałego dla użytkownika interfejsu

• Film edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDTrJkSWkiFilm edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

materiał, który nie przewodzi prądu elektrycznego

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

kamera przeznaczona do uzyskania podglądu miejsc trudno dostępnych bądź niedostępnych z zewnątrz

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenia rejestrujące obraz za pomocą promieniowania podczerwonego, dzięki czemu kamera termowizyjna tworzy obraz termiczny. Wykorzystywane przy dokonywaniu sprawdzeń szczelności instalacji pneumatycznych oraz poprawności pracy instalacji elektrycznych, pneumatycznych i hydraulicznych

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

równoważenie bądź wyrównywanie danego działania innym działaniem

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

element, który umożliwia przepływ prądu do wirnika, przełączając kierunek przepływu prądu w uzwojeniu wirnika oraz kierunek obrotu wirnika

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

zabrudzenia i wilgoć zebrane za pomocą sprężonego powietrza

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

bierny element elektroniczny, który służy do magazynowania energii w polu elektrycznym. Zbudowany jest z okładek kondensatora, tj. dwóch przewodników, które oddzielone są materiałem izolującym, np. na przykład powietrzem

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

wykonywane procesy oraz zabiegi, których celem jest zapewnienie i utrzymanie dobrego stanu np. maszyny

• Film edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDTrJkSWkiFilm edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element mechanizmu korbowego, który odpowiedzialny jest za przeniesienie ruchu konkretnego elementu na ruch obrotowy wału korbowego. Łączy tłok z wałem korbowym

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element, do którego montowane i w którym osadzone są pozostałe komponenty

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

krańcówka działająca w dwóch kierunkach, np. zarówno przy wysuwie, jak i wsuwie siłownika zostanie ona wciśnięta

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

krańcówka działająca tylko w jednym kierunku, np. łącznik zostanie wciśnięty tylko przy wysuwie lub tylko przy wsuwie siłownika

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

podstawa do połączenia przycisków, bądź innych modułów, ze stykami

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

czujniki stosowane do wykrywania pozycji, elementów ruchomych w urządzeniach. Zmiana stanu styków nastąpi w momencie, gdy element ruchomy dojdzie do pozycji krańcowej. Ich działanie opiera się na mechanice

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenie najczęściej przemysłowe stosowane do precyzyjnego manipulowania, tj. przenoszenia, obracania bądź też pozycjonowania elementów i części; wspomaga proces produkcyjny, wykorzystywany również w obróbce, spawalnictwie, montażu czy pakowaniu ładunku

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

R8zyMjCrKvrPc

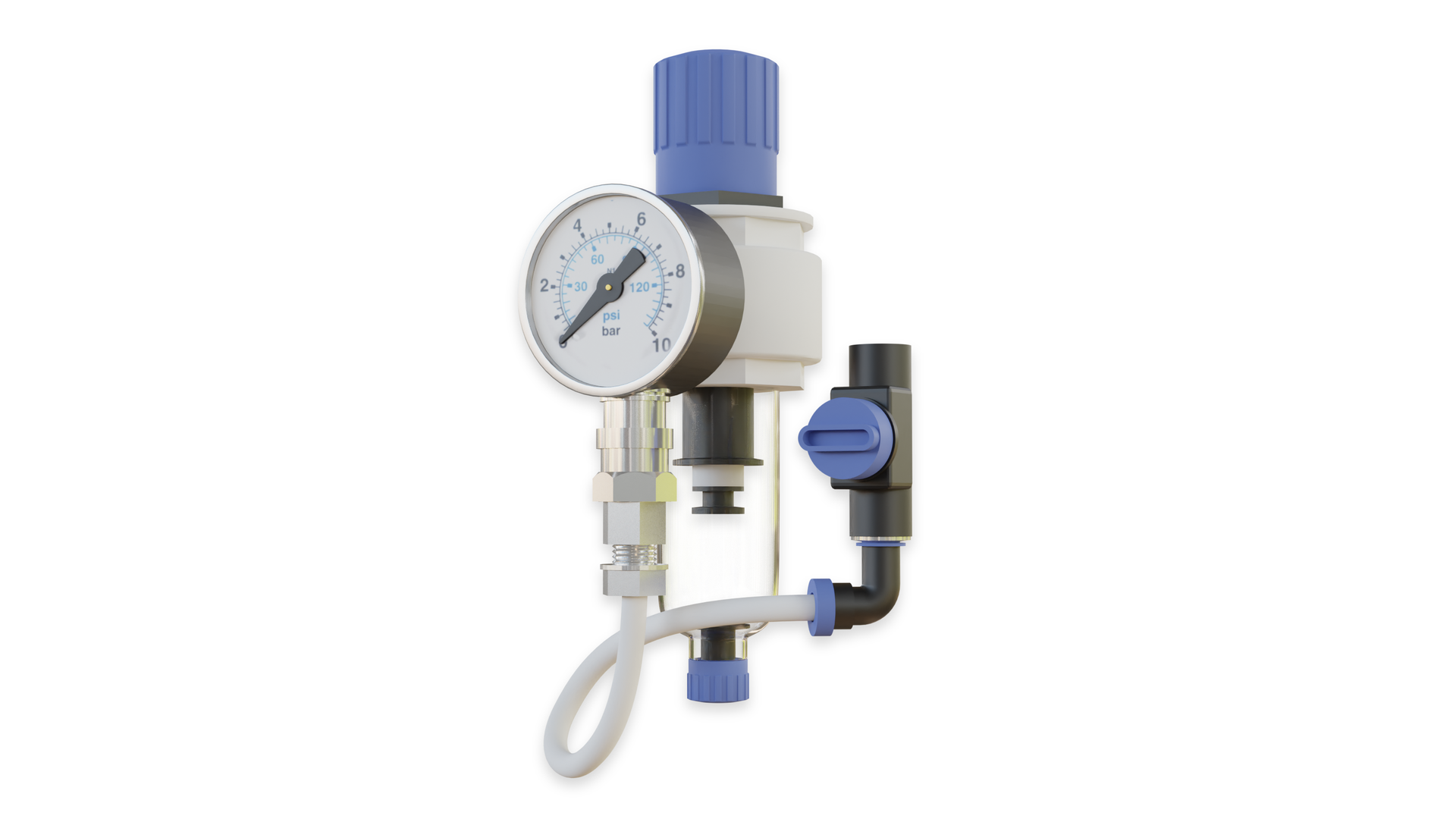

Na grafice przedstawiono manometr z rurką, która ma przekrój owalny, ale ciśnienie, które napiera na jej wnętrze sprawia, że ulega ona zaokrągleniu. Naprężenie pierścienia ma wpływ na wygięcie rurki, natomiast jej końcówka wykonuje ruch oddziaływujący na wskazówkę, pokazująca na tarczy wartość ciśnienia. Wewnątrz manometru znajduje się mały metalowy bębenek. Kiedy mierzy się ciśnienie gazu lub płynu, ten metalowy ulega ściśnięciu. Ta różnica jest następnie przetwarzana na wskazanie na manometrze, co pozwala na odczyt wartości ciśnienia.

urządzenie do pomiaru ciśnienia cieczy bądź gazu w układzie względem ciśnienia atmosferycznego

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

dziedzina nauki, która zajmuje się badaniem, wytwarzaniem oraz konstruowaniem elementów i urządzeń mechanicznych

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

układ cyfrowy, który jest pojedynczym układem scalonym o wielkim stopniu integracji. Posiada podzespoły, takie jak jednostka wykonawcza (odpowiedzialna za przetwarzanie informacji oraz wykonywanie operacji arytmetycznych i logicznych), jednostka sterująca (określa rodzaj wykonywanych operacji)

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenie cyfrowe służące do pomiaru różnych wartości elektrycznych, takich jak napięcie, natężenie, rezystancja itp.

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

siła, która powstaje wskutek działania siły napinającej, określona również jako stopień naprężenia struny, nitki itp.

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

metoda spawalnicza, gdzie nakłada się dodatkowy materiał na nadtopioną powierzchnię podłoża, np. napawanie części maszyny żeliwem

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

sygnał sterujący przyciskiem, np. napęd ręczny, który działa wskutek uruchomienia (wciśnięcia, wyciśnięcia, przekręcenia) elementu urządzenia załączającego zestyki

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

w ciałach stałych jest to stosunek siły do pola powierzchni

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

rozumiane jako objętość płynu, który przypływa przez przekrój poprzeczny drogi przepływu w jednostce czasu. Jednostka natężenia przepływu to $\left[\frac{{\mathrm{m}}^3}{\mathrm{s}}\right]$

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

obiekt podlegający sterowaniu, które wymusi jego konkretne zachowanie

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

powstałe w przewodzie otwory wskutek jego uszkodzenia

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element, który pozwala na przepływ prądu pomiędzy częścią nieruchomą a obracającą się

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

elementy uszczelniające komorę siłownika

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

elementy zgarniające nadmiar filmu olejowego z powierzchni ścianki cylindra tłoka

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

płyta bazowa służąca do montowania przyrządów modułowych

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

płytki drukowane, które umożliwiają łatwy montaż elementów elektronicznych oraz tworzenie obwodów elektrycznych

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

służy do montażu elektrozaworów

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie pompujące ciecz roboczą do układu

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie, którego działanie opiera się na zwiększającym się nacisku, wywieranym przy pomocy suwaka. Jest on połączony z tłokiem, który pod wpływem ciśnienia cieczy, np. oleju hydraulicznego, przesuwa się w cylindrze

• Film edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDTrJkSWkiFilm edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

chronologiczny ciąg czynności i operacji wykonywanych w celu wytworzenia, montażu itp. danego urządzenia, elementu

• Film edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDTrJkSWkiFilm edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

przekaźnik wyposażony w elektroniczne układy taktujące i odmierzające czas, który załącza swoje wyjście z opóźnieniem bądź też z opóźnieniem je wyłącza, może posiadać inne funkcje

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

przekładnia mechaniczna cięgnowa, która za pomocą cięgien, tj. pasów, pozwala na przenoszenie siły; powszechnym cięgnem jest pas klinowy

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

przełącznik sterowany elektrycznie, przełącza styki przy pomocy cewki

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

elementy, które przenoszą napęd za pomocą zazębiających i współpracujących ze sobą kół zębatych

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

przełącznik, który po wciśnięciu pozostaje w tej pozycji i podtrzymuje sygnał, dopiero ponowne wciśnięcie powoduje powrót do pozycji pierwotnej, posiada dwa stany stabilne – włącz, wyłącz

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

przełącznik, który wysyłając sygnał, powoduje załączenie przekaźnika na określony czas, posiada jeden stan stabilny

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenie służące do zmiany częstotliwości prądu z sieciowej wartości stałej ($50$ Hz) na różne częstotliwości wyższe lub niższe, uzyskując dzięki temu możliwość sterowania prędkością obrotową lub momentem obrotowym silników elektrycznych

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie dokonuje pomiaru objętości poruszającego się płynu w płaszczyźnie prostopadłej do kierunku poruszania się płynu w danym okresie

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

różnica między dwoma przebiegami wielkości fizycznych, które zmieniają się okresowo z taką samą częstotliwością; ich różnica wynika z opóźnienia jednego z przebiegów względem drugiego

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

przetwornik, który wykorzystuje pomiar ciśnienia. Gdy przekroczona zostanie wstępnie ustawiona wartość ciśnienia, następuje przekazanie sygnału z wejścia czujnika do obwodu elektrycznego i przekazanie sygnału na wyjście

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

czujniki, które zbudowane są z kryształu kwarcu charakteryzującego się zjawiskiem pizoelektrycznym. Służą do pomiarów drgań urządzeń, przyspieszeń czy też zmian ciśnienia

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

elementy, do których podłącza się przewody pneumatyczne zasilające, robocze oraz odpowietrzniki, filtry, tłumiki

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenie służące do wykonywania pomiarów wewnętrznych oraz zewnętrznych, wyposażone w śrubę mikrometryczną

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

bierny element elektroniczny, który stawia opór i ogranicza natężenie prądu płynącego w obwodzie; jego istotnym parametrem jest opór elektryczny, tzw. rezystancja

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

element wirujący tłoczący ciecz roboczą do układu, jeden z głównych elementów składowych pompy krzywkowej

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

minimalna zmiana wielkości mierzonej, którą wykrywa przyrząd pomiarowy

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

funkcja napędów, gdzie po wciśnięciu przycisk zatrzaskuje się, dopóki nie zostanie odblokowany

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenie służące do rejestrowania oraz przekazywania do systemu sygnałów zebranych z otoczenia

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

silnik indukcyjny składający się z nieruchomego stojana oraz ruchomego wirnika, gdzie prędkość obrotowa wirnika nie jest równa wirującemu polu magnetycznemu uzwojenia stojana. Ze względu na sposób zasilania wyróżniamy jedno-, dwu- oraz trójfazowe, a ze względu na uzwojenie wirnika wyróżniamy klatkowe oraz pierścieniowe silniki

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

silnik prądu stałego charakteryzujący się bardzo wysokim momentem obrotowym dostępnym już od zakresu niskich prędkości obrotowych. Zbudowany jest on z magnesów neodymowych osadzonych na wirniku, łożysk, stojana (statora), na którym nawinięte są fazy uzwojenia

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

rodzaj silnika asynchronicznego posiadający trójfazowe uzwojenie w żłobkach wirnika, którego końce są zwarte. Znajduje zastosowanie, gdzie urządzenie wymaga wysokiego momentu przy niskim prądzie rozruchowym. Silniki pierścieniowe wyróżniają się prostą konstrukcją oraz są łatwe i tanie w utrzymaniu

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

składa się z wirnika (magnes trwały, który wchodzi w skład rotora), uzwojenia (które nawinięte jest na wirniku), komutatora, szczotek oraz stojana. Zaciśnięcie zacisków silnika umożliwia przepływ prądu w konstrukcji przez szczotki, komutator, a także uzwojenie. Ostatni element wytwarza pole magnetyczne. Magnesy znajdujące się w stojanie reagują na wytworzone pole magnetyczne. Dzięki temu generowana jest siła wprawiające w ruch wirnik, ten z kolei obraca komutator oraz przełącza uzwojenia

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

R81IKa0wAvbfv

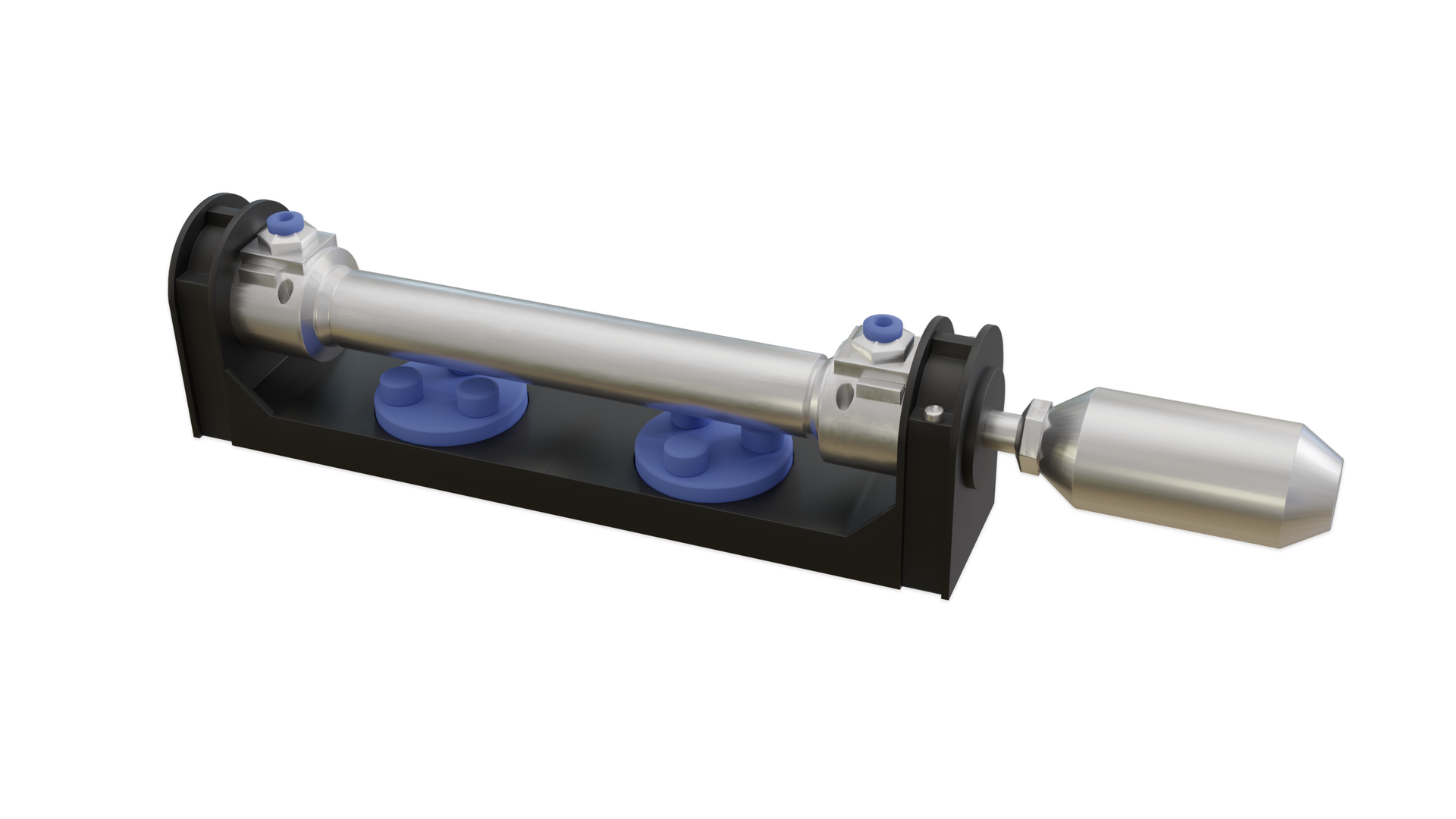

Na grafice przedstawiono siłownik pneumatyczny. Podstawowe elementy takiego siłownika to cylinder (korpus, obudowa), tłok i tłoczysko.

urządzenie wykonawcze, które zamienia energię sprężonego powietrza w energię mechaniczną, tj. ruch posuwisty, posuwisto‑zwrotny bądź obrotowy o maksymalnym kącie obrotu do $720°$ ze względów konstrukcyjnych

• Film edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDTrJkSWkiFilm edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie dodające drobiny oleju do powietrza, zmniejsza tarcie pomiędzy elementami, np. w siłownikach czy zaworach

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie umożliwiające łagodne uruchamianie silników, ogranicza ono prąd rozruchowy silnika

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

część składowa multimetra służąca do wykonywania pomiarów

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie służące do zwiększenia ciśnienia oraz gęstości gazu

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

zwrotne oddziaływanie sygnału odpowiedzi obiektu sterowanego na wejście układu

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

oddziaływanie na obiekt sterowany, które ma na celu wywołanie jego konkretnego zachowania lub zbliżonego do pierwotnie zdefiniowanego

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

oddziaływanie na parametry układu poprzez sprężone powietrze

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

RXTcNCg8MTqzZ

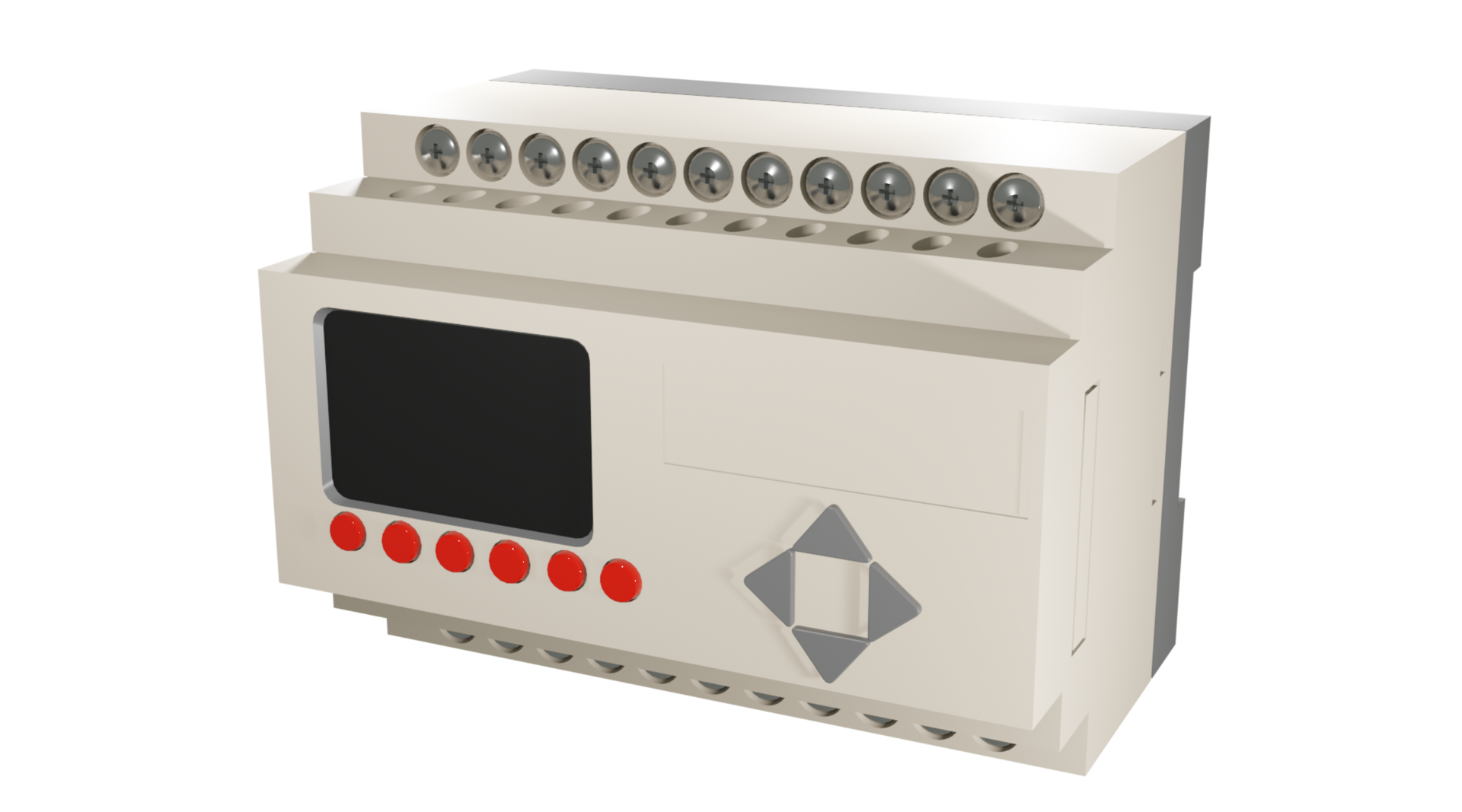

Na ekranie przedstawiono sterownik PLC. To prostopadłościenne urządzenie z ekranikiem i przyciskami. Kompletny sterownik składa się z modułu zasilacza, procesora CPU oraz modułów wejść/wyjść i/lub modułów komunikacyjnych i funkcyjnych. Poszczególne elementy sterownika montowane są na szynie DIN.

urządzenie mikroprocesorowe, które wyposażone jest w wejścia i wyjścia zarówno analogowe, jak i cyfrowe służące do sterowania urządzeniami podłączonymi do wyjść w zależności od sygnałów pojawiających się na wejściu sterownika oraz korelacji między tymi sygnałami zapisanymi w postaci programu w pamięci programowej urządzenia

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

styk, który przy braku działania sygnału sterującego pozostaje rozwarty

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

styk, który przy braku działania sygnału sterującego pozostaje zwarty

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

element, który zamyka lub odsłania drogi przepływu pomiędzy różnymi przyłączami

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenie służące do wykonywania pomiarów wewnętrznych oraz zewnętrznych

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element, który łączy elementy, części maszyn i pozwala im na ruch obrotowy

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

narzędzie ręczne, przy pomocy którego można dokonać precyzyjnego pomiaru szczeliny, ale też zmierzyć wielkość luzów między elementami konstrukcji

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

funkcjonują jako elektryczny kontakt pomiędzy dwoma elementami silnika będącymi w ruchu oraz przenoszą ładunek elektryczny i doprowadzają zasilanie do komutatora

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

elementy konstrukcyjne pozwalające w bardzo szybki i szczelny sposób podłączyć przewody pneumatyczne

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element przeznaczony do montażu komponentów elektrycznych i elektronicznych

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenie służące do ściągnięcia warstwy izolacji z przewodów

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

tabliczka znajdująca się na maszynie, która zawiera istotne informacje na temat danej maszyny, takie jak rok produkcji, numer seryjny, prąd znamionowy, napięcie znamionowe oraz moc znamionową. Wymagana jest przez dyrektywy europejskie

• Film edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDTrJkSWkiFilm edukacyjny Systemy komputerowe wspomagające diagnostykę urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

elementy, które pod wpływem działających na nie naprężeń zmieniają wartość rezystancji pomiędzy swoimi złączami

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

czujniki zbudowane z dwóch metali, których jeden koniec jest połączony elektrycznie, a na drugim końcu mierzona jest różnica potencjałów, wykorzystują zjawisko termoelektryczne

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

wałek, który służy do przymocowania do siłownika elementu roboczego, np. ssawki lub chwytaka

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element, na który działa sprężone powietrze i powoduje jego ruch

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

elektroniczny element półprzewodnikowy, którego istotną cechą jest wzmacnianie sygnału elektrycznego

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układ, który niweluje niedoskonałości występujące po wyprostowaniu napięcia sieciowego, usuwa tętnienia oraz wygładza przebieg napięcia trafiającego do falownika

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

układ zamieniający napięcie przemienne trój- lub jednofazowe na napięcie stałe

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

niewielki układ elektroniczny, który w budowie wewnętrznej zawiera elementy elektroniczne, takie jak tranzystory, rezystory, diody itp. Posiada wyprowadzenia, do których możemy podłączyć napięcie zasilające oraz doprowadzić sygnały wejściowe oraz sygnały wyjściowe

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układy, które w swoim działaniu opierają się na algebrze Boole’a; służą do przetwarzania sygnałów

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układy pośredniczące pomiędzy układami przetwarzającymi informację a układami wykonawczymi (np. silnikami, siłownikami). Przykłady układów sterujących: styczniki, elektrozawory, zawory pneumatyczne/hydrauliczne sterowane energią ciśnienia gazu/cieczy, serwozawory

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układy realizujące algebrę Boole’a w oparciu o odpowiednie połączenie styków przekaźników oraz odpowiednie zasilanie cewek przekaźników

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układy odbierające sygnały z otoczenia oraz sygnały sprzężenia zwrotnego; urządzenia załączające zestyki, np. przyciski, czujniki, wyłączniki krańcowe itp.

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

układy, wysterowane przez układ sterujący, fizycznie realizujące polecenia układu sterującego, np. siłowniki pneumatyczne, hydrauliczne

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenia służące do precyzyjnego pomiaru, np. suwmiarki, przyrząd mikrometryczny

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

część obwodu magnetycznego, np. nawinięty drut miedziany we wnętrzu stojana silnika, która wzbudza pole magnetyczne bądź indukuje siłę elektromotoryczną

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

element, który umożliwia zmianę ruchu posuwisto‑zwrotnego tłoków na ruch obrotowy

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

umożliwia przeniesienie momentu obrotowego z silnika do elementów napędzanych

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

wkrętak, w którym rękojeść odizolowana jest od metalowych części, umożliwiając pracę z urządzeniami, w których do pracy niezbędne jest wykorzystanie napięcia elektrycznego do $1 \mathrm{kV}$.

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

Rqxdj1rc7kLkX

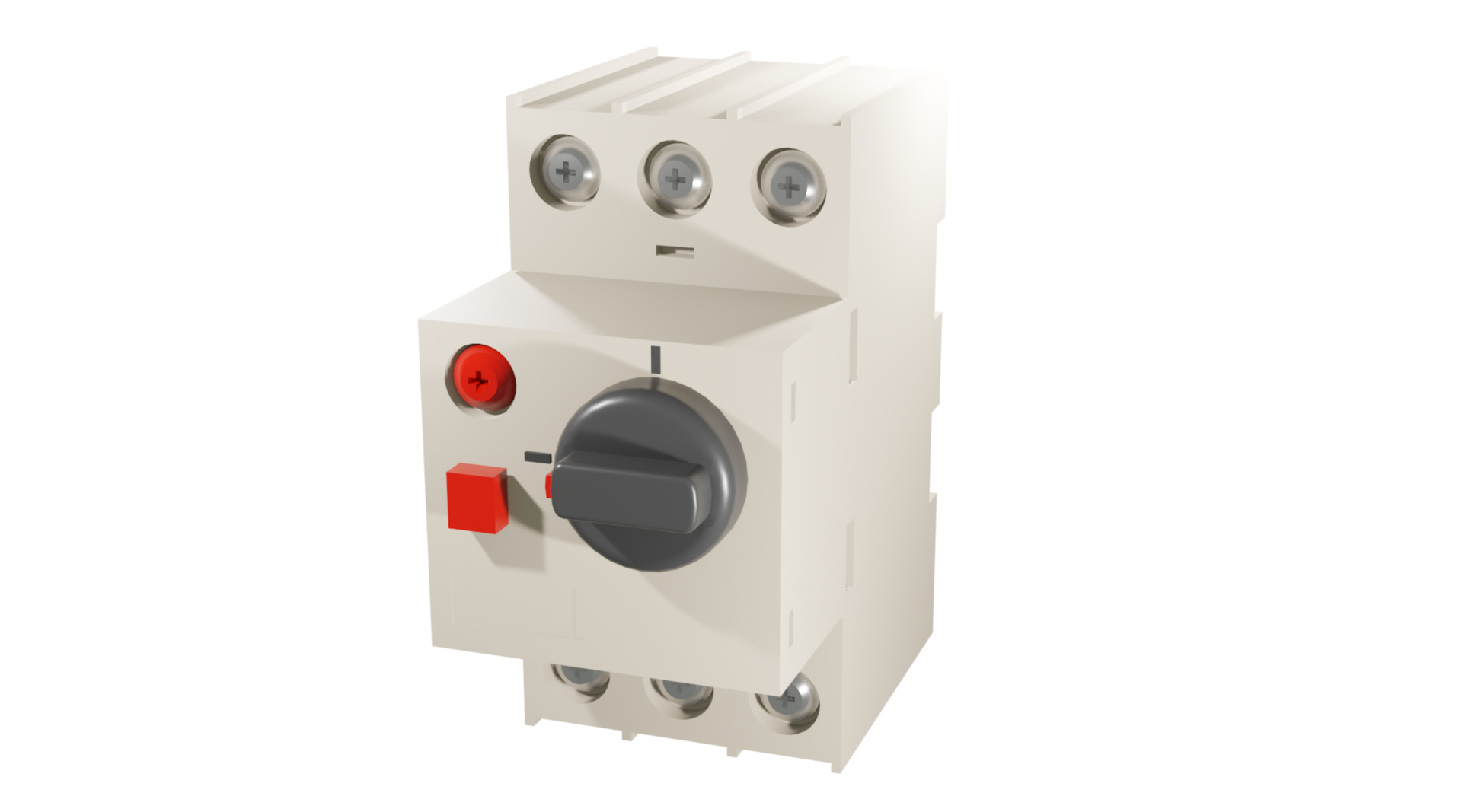

Na grafice przedstawiono wyłącznik silnikowy. Jest to urządzenie zbudowane z dwóch brył z gniazdami, przyciskami i dużym pokrętłem na środku.

łącznik przeznaczony do ochrony, łączenia oraz rozdzielania obwodów prądowych z urządzeniem. Zabezpiecza silniki przed zniszczeniem w razie przeciążenia, zwarcia, zaniku jednej fazy bądź innej awarii

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

wyzwalacz bezzwłoczny, zadziała, gdy wykryje zwarcie w obwodzie elektrycznym

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

bimetalowa płytka, która nagrzewa się przez przepływający prąd. Zadziała, gdy prąd znamionowy wyłącznika będzie długotrwale przekroczony, czyli pojawi się przeciążenie

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

urządzenia służące do zaciskania zacisków kablowych, dzięki którym możliwe jest podłączenie przewodów elektrycznych do urządzeń

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

urządzenia służące do zakańczania przewodów hydraulicznych odpowiednim przyłączem umożliwiającym podłączenie przewodu do różnego rodzaju elementów od siłowników, przez różnego rodzaju elementy pośredniczące w układzie sterowania hydraulicznego, aż po zespół pompowy

• Film instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychD3BdUsQ0TFilm instruktażowy - tutorial Diagnostyka urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

zawory sterowane w sposób bezpośredni, np. sterowane ręcznie, mechanicznie lub za pomocą cewki

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

zawory używane do sterowania układami w zależności od sygnałów (stanów) pojawiających się na wejściu układu, zgodnie z logiką Boole’a np. od kombinacji wciśniętych przycisków na panelu operatora bądź też określonego warunku

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

pozycja zaworu wysterowana jest bez użycia sprężyn, z wykorzystaniem np. przycisków

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

powrót zaworu do pozycji normalnej jest spowodowany siłą sprężystości, której źródłem jest ściśnięta sprężyna

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

RnxDAaETgQOqD

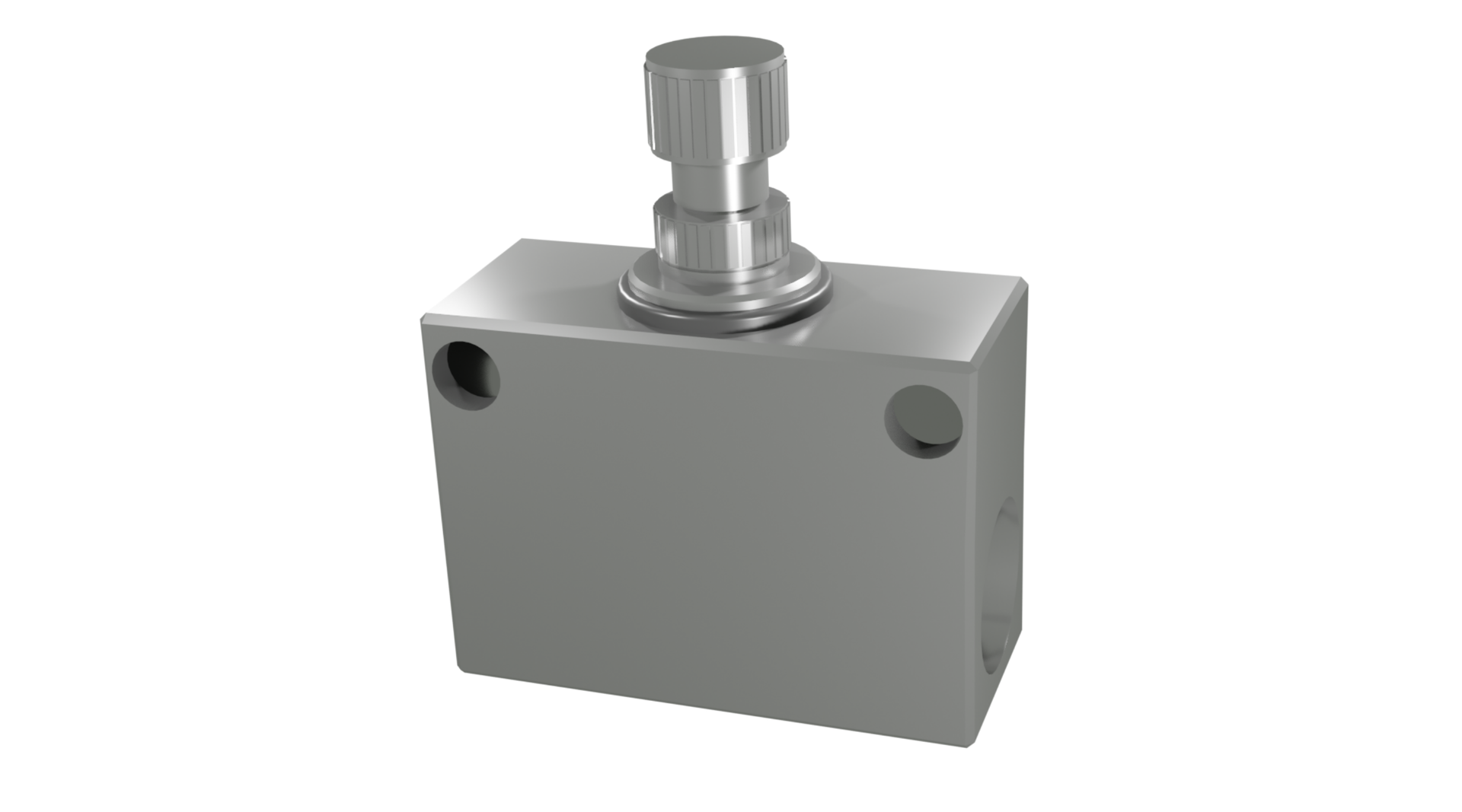

Zawór dławiąco‑zwrotny składa się z dwóch podstawowych elementów: sprężyny i dyszy. Sprężyna działa jako element regulujący, który utrzymuje dyszę w otwartej lub zamkniętej pozycji, w zależności od ciśnienia w układzie. Dysza natomiast jest odpowiedzialna za kontrolowanie przepływu powietrza.

zawór, który jest połączeniem dwóch powyższych zaworów w celu dławienia przepływu tylko w jednym kierunku

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

R1dBXENBTdPqN

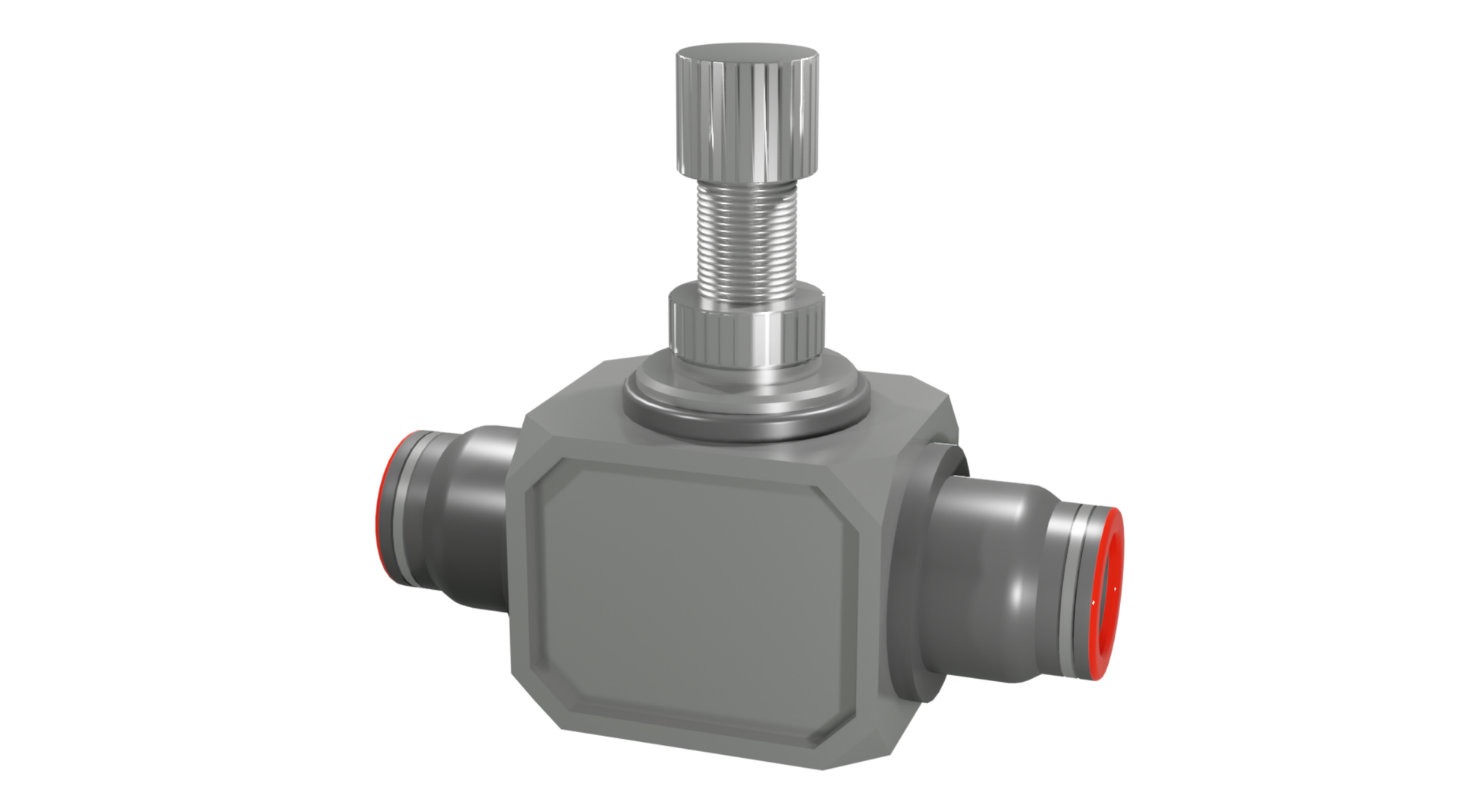

Zawór dławiący ma podobną budowę do zaworu dławiąco‑zwrotnego. Jedyną różnicą jest dodatkowy wlot i wylot w budowie.

zawór sterujący natężeniem przepływu płynu w obydwu kierunkach w takim samym stopniu

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

R1aEFj6U2z3lI

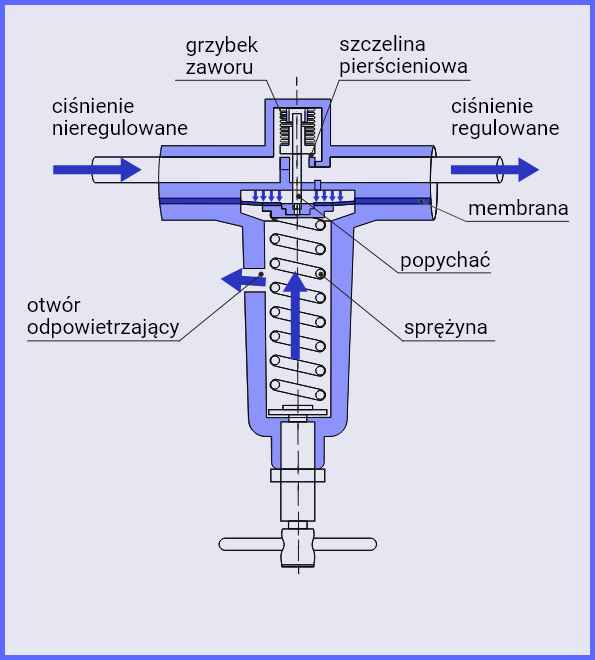

Zawór redukcyjny zbudowany jest z następujących elementów. Szczelina pierścieniowa, membrana, popychacz, sprężyna, otwór odpowietrzający, grzybek zaworu. Ciśnienie wprowadzane do zaworu jest nieregulowane, natomiast ciśnienie wychodzące z zaworu jest regulowane.

zawór, który redukuje wartość ciśnienia układu do ciśnienia roboczego danego urządzenia

• Animacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnychDmGwa6k4nAnimacja 3D Elementy budowy urządzeń sterujących stosowanych w maszynach, urządzeniach precyzyjnych

zawór sterujący przepływem powietrza

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

RefZDF2tFj3Lg

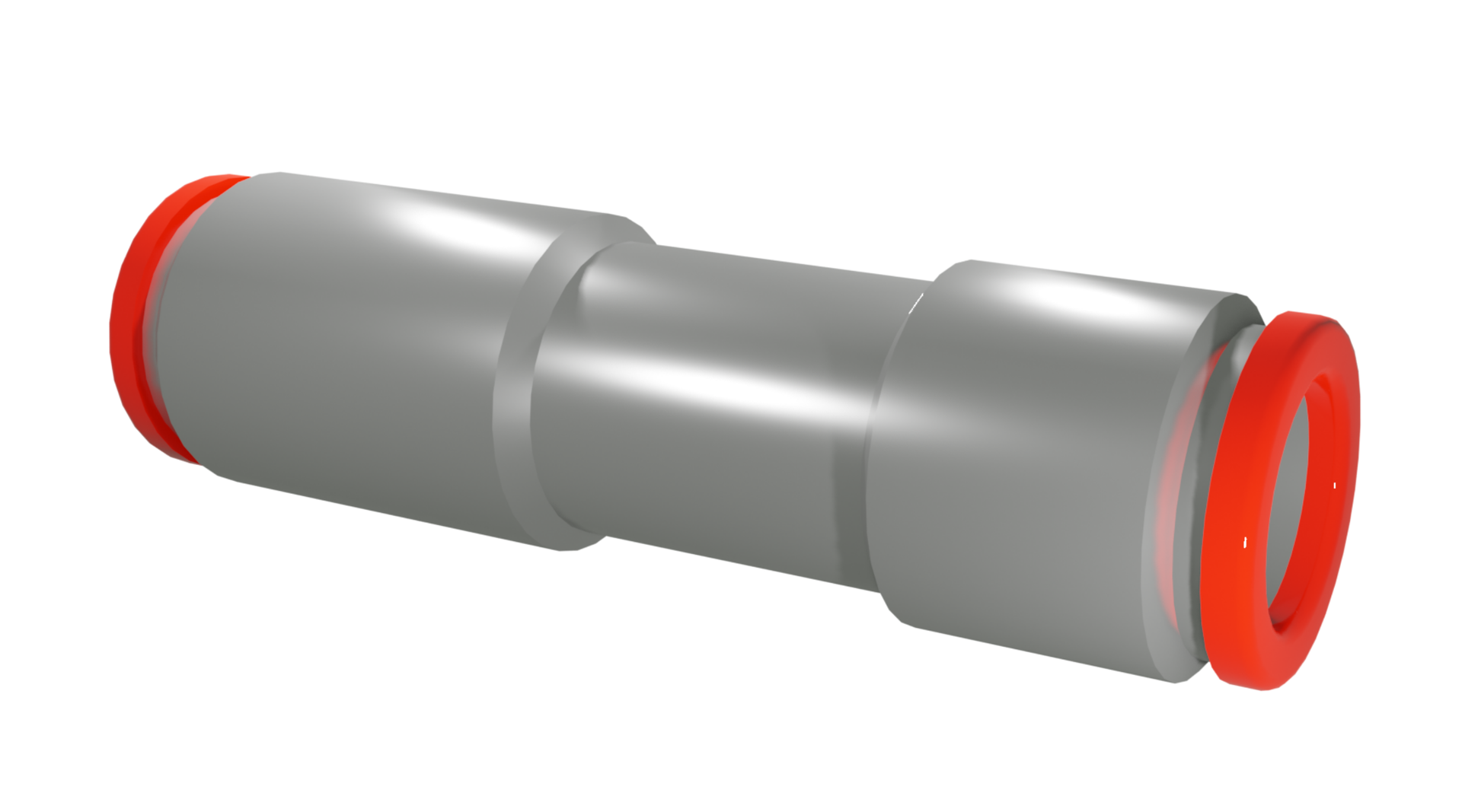

Zawór zwrotny ma postać podłużnej rurki pustej w środku. Oba jej końce zabezpieczone są dodatkowym materiałem.

zawór pozwalający na przepływ płynu tylko w jednym kierunku, może mieć konstrukcje ze sprężyną dociskającą lub też bez sprężyny

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

po przyłożeniu siły do kryształu kwarcu na jego powierzchni generowane są ładunki elektryczne proporcjonalnie do jej wartości

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych

wraz ze zmianą różnicy temperatur pomiędzy dwoma złączami wprost proporcjonalnie zmienia się różnica potencjałów

• Wizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnychDtpmp2QGlWizualizacja 3D Typowe urządzenia sterujące stosowane w maszynach, urządzeniach precyzyjnych
