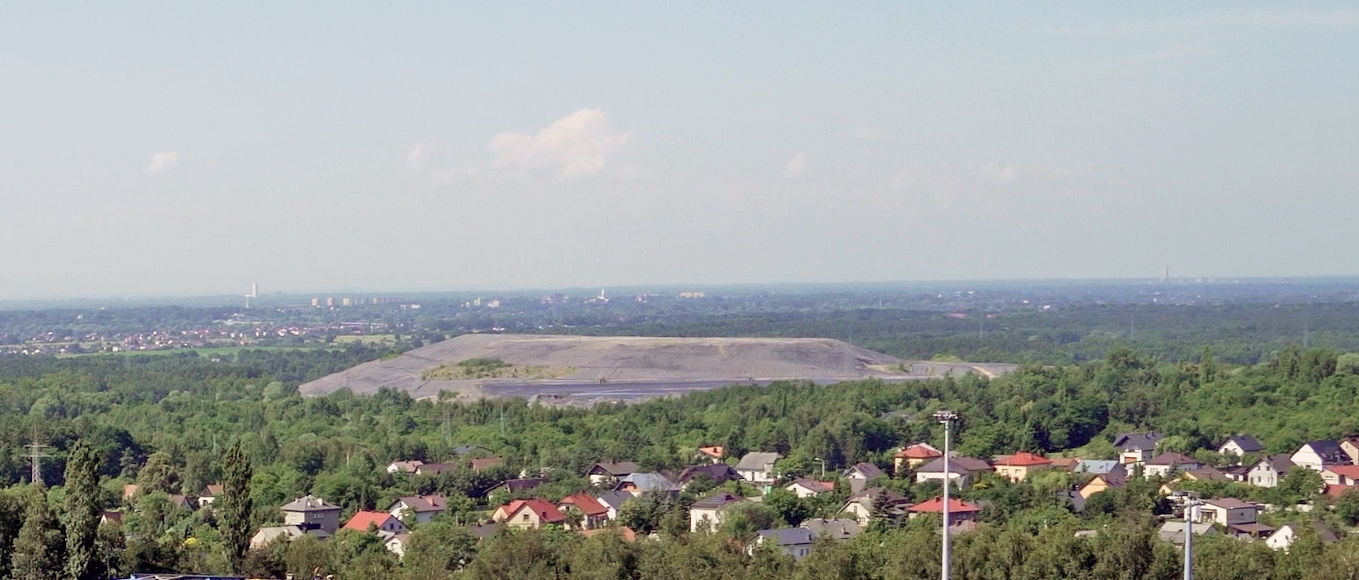

miejsce składowania odpadów z procesu wzbogacania kopalin, czyli skały płonnej. Ma formę dużej pryzmy, która kształtowana jest ciężkim sprzętemsprzęt ciężkiciężkim sprzętem

RSD3f64EKEn0C

Na zdjęciu pokazano widok hałdy z lotu ptaka. Widoczna w centralnym punkcie zdjęcia hałdy jest o kształcie pryzmy. Pryzma góruje nad otoczeniem. W tle widać niskie zabudowania.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

grupa ziaren o określonych wielkościach znajdujących się w danym przedziale

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

podstawowa operacja przeróbcza polegająca na rozdziale nadawy na grupy ziaren o określonych wymiarach. Zatem jest to proces prowadzący do wyodrębnienia klas ziarnowych na drodze przesiewania (to jest klasyfikacji mechanicznej) z wykorzystaniem sit albo dzięki zastosowaniu osadzania (czyli klasyfikacji hydraulicznej) w ośrodku ciekłym lub gazowym

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

skała, która nadaje się do zastosowania jako surowiec mineralny bez przetworzenia lub po przeróbce (kruszeniu, wzbogacaniu itp.)

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

część przenośnika taśmowegoprzenośnik taśmowyprzenośnika taśmowego, obrotowy wałek, po którym przesuwa się taśma przenośnikataśma przenośnikataśma przenośnika. Podstawowym zadaniem krążników jest właściwe ukształtowanie, podtrzymywanie i ochrona taśmy, a także zmniejszenie oporów ruchu przenośnika oraz właściwe podtrzymywanie transportowanego nosiwa. Krążniki montuje się na trasie przenośnika (górnej i dolnej) w postaci zestawów. Krążniki stanowią główny element zabudowy tak zwanych zestawów krążnikowych, których podstawowym zadaniem jest podtrzymywanie, prowadzenie i nadawanie taśmie odpowiedniego kształtu niecki

R1eX3C5GpklFU

Na zdjęciu widać fragment przenośnika taśmowego z jednym z jego podstawowych podzespołów czyli krążnikiem. Krążniki są to obrotowe wałki, po których przesuwa się taśma przenośnika.
Przenośnik taśmowy jest to podłużne urządzenie mechaniczne na górze którego znajduje się czarna taśma. Podstawą przenośnika taśmowego jest stalowa konstrukcja kratowa czyli trasa. Konstrukcja ta zbudowana jest z powtarzalnych członów modułów których podstawą są ceowniki. Ceownik jest to wyrób hutniczy, walcowany lub gięty z metalu. Wyroby te są w postaci prostych odcinków. Przekrój poprzeczny czyli profil ceownika przypomina literę C.
Z boku konstrukcji czyli na boku trasy znajdują się metalowe elementy w kształcie ceowników, które biegną pionowo w górę. Końcówki tych elementów są zakrzywione w kierunku taśmy czyli w kierunku środka przenośnika. Są to kozły górne. Kozły górne są rozmieszczone po oby stronach trasy. Na koźle górnym widać krążnik górny. Krążnik jest w kształcie czerwonego walca. Na krążnikach znajduje się długa taśma która biegnie przez całą długość przenośnika.
Od boku trasy odchodzą równomiernie stalowe elementy w kształcie odwróconej litery L.
Przedstawiony na zdjęciu przenośnik znajduje się we wnętrzu stalowej hali.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

kopalina surowa, czyli urobek kierowany do zakładu przeróbczego oraz do kolejnych maszyn i urządzeń przeróbczych celem otrzymania produktu użytecznego przemysłowo, spełniającego określone parametry. Termin nie wskazuje jednak ani rodzaju kopaliny, ani też wymiaru jej ziaren, a jedynie kopalinę surową po skierowaniu do przeróbki poddawaną kolejnym operacjom przeróbczym

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

pomocnicza operacja przzeróbcza polegająca na usunięciu z nadawy ziaren o wielkościach poniżej $1 \text{mm}$

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

operacje pomocnicze prowadzone w zakładach przeróbczych polegające na usuwaniu nadmiaru wody z produktów otrzymanych w wyniku wzbogacania

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

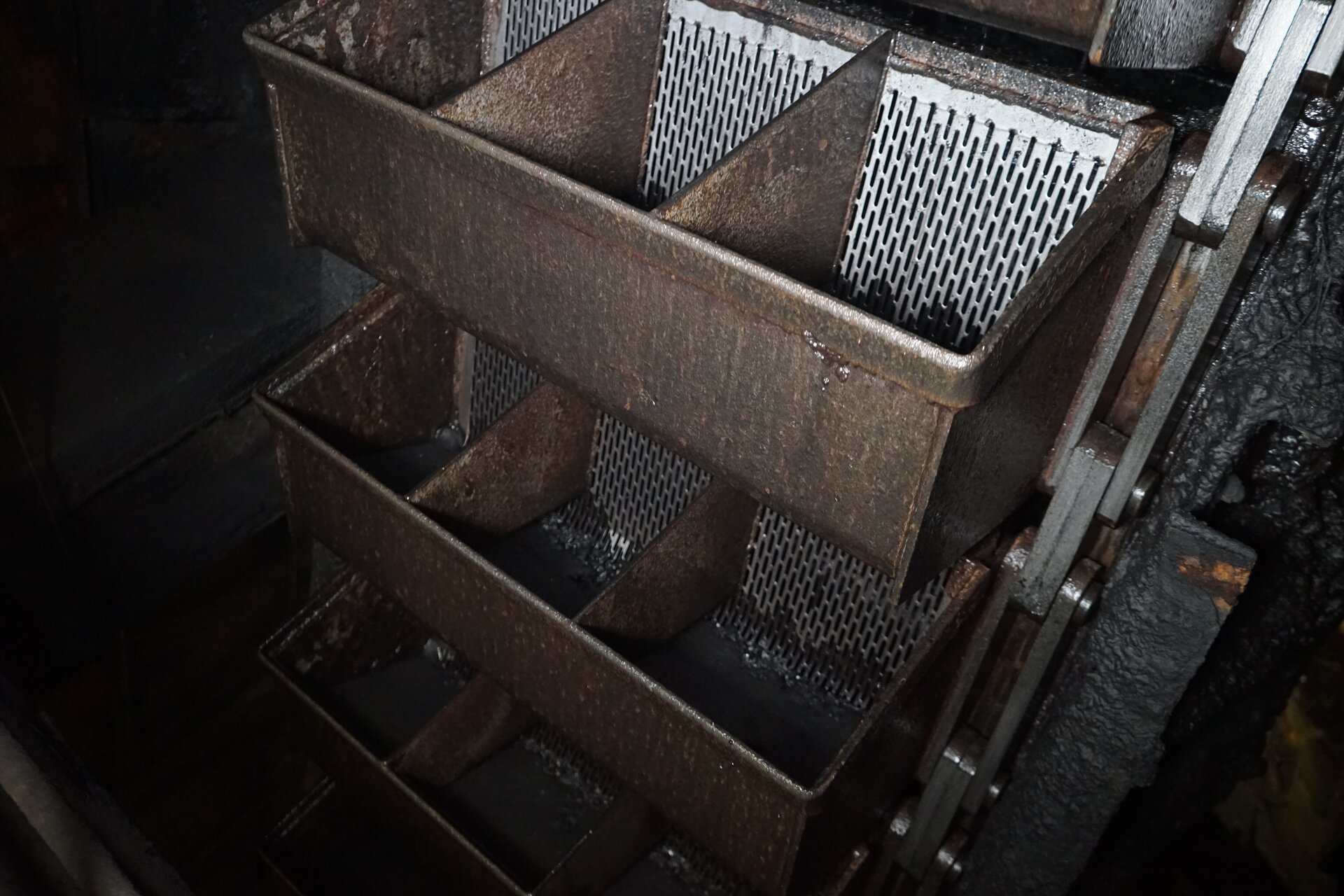

jest to urządzenie do bliskiego transportu sypkich materiałów. Wykorzystywane są w procesach technologicznych najczęściej do transportu materiałów na powierzchnię, czy też napełniania silosów lub zbiorników. Członami są kubełki przytwierdzone do cięgien czyli taśm lub łańcuchów. Transport może być jednokierunkowy - najczęściej z dołu do góry, lub okrężny

RGt2ns5h999WQ

Przenośnik kubełkowy

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

urządzenie transportowe cięgnowe o ruchu ciągłym, głównie stosowane do transportu materiałów sypkich. Górnicze przenośniki taśmowe definiuje się jako urządzenia służące do ciągłego transportu na taśmie materiałów sypkich, pozyskiwanych podczas procesów związanych z prowadzeniem robót górniczych. Do zespołów głównych przenośnika taśmowego należą: stacja czołowa, stacja zwrotna, stacja napinania taśmy, taśma, trasa, zestawy krążnikowe i krążnikikrążnikkrążniki. W przenośniku taśmowym elementem ciągnącym jednocześnie niosącym urobek jest taśma bez końca, przesuwająca się po obrotowych wałkach, zwanych krążkamikrążnikkrążkami, ustawionych na podporach. Taśmę wprawia w ruch bęben napędowy obracany silnikiem przez przekładnię zębatą. Drugi koniec przenośnika stanowi stacja zwrotna zwana zwrotnią z bębnem, zmieniającym kierunek ruchu taśmy. Dopuszczalne nachylenie przenośnika jest ograniczone kątem, przy którym następuje samoczynne zsuwanie się urobku po taśmie w dół przenośnika. Kąt ten zależy od rodzaju transportowanego materiału i wynosi od $-15$ do $+18°$. Przeznaczone są do transportu urobku na powierzchni w zakładach przeróbczych, a także ładunków masowych i drobnicy oraz jazdy ludzi w podziemnych wyrobiskach zakładów górniczych jak również placach składowych, górnictwie skalnym i innych gałęziach przemysłu

RJWMehWzPTAm1

Na zdjęciu widać fragment przenośnika taśmowego czyli urządzenia wykorzystywanego do transportu materiału na dłuższe odległości z podstawowymi jego podzespołami czyli krążnikami, taśmą oraz kozłem górnym. Krążniki są to obrotowe wałki, po których przesuwa się taśma przenośnika.
Przenośnik taśmowy jest to podłużne urządzenie mechaniczne na górze którego znajduje się czarna taśma. Podstawą przenośnika taśmowego jest stalowa konstrukcja kratowa czyli trasa. Konstrukcja ta zbudowana jest powtarzalnych członów modułów których podstawą są ceowniki. Ceownik jest to wyrób hutniczy, walcowany lub gięty z metalu. Wyroby te są w postaci prostych odcinków. Przekrój poprzeczny czyli profil ceownika przypomina literę C.
Z boku konstrukcji czyli na boku trasy znajdują się metalowe elementy w kształcie ceowników, które biegną pionowo w górę. Końcówki tych elementów są zakrzywione w kierunku taśmy czyli w kierunku środka przenośnika. Są to kozły górne. Kozły górne są rozmieszczone po oby stronach trasy. Na koźle górnym widać krążnik górny. Krążnik jest w kształcie czerwonego walca. Na krążnikach znajduje się długa taśma która biegnie przez całą długość przenośnika.
Od boku trasy odchodzą równomiernie stalowe elementy w kształcie odwróconej litery L.
Przedstawiony na zdjęciu przenośnik znajduje się we wnętrzu obiektu budowlanego. Po lewej stronie zdjęcia znajduje się przejście na końcu którego widać schody z żółta poręczą. Po prawej stronie zdjęcia widać okna.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

urządzenie transportowe cięgnowe – zabierakowe, przesuwające po nieruchomym podłożu załadowany materiał, w którym przymocowane do łańcucha (łańcuchów) elementy poprzeczne, zwane zgrzebłami, przesuwają urobek w sposób ciągły w określone miejsce. Zgrzebła wzbudzają ruch materiału, ponieważ opór ścinania jego warstwy jest większy od oporu tarcia o ściany obudowy. W poruszającej się strudze materiału cząstki nie przesuwają się względem siebie (brak rozdrabniania i sortowania). W zakładzie przeróbczym przenośniki zgrzebłowe służą do odbioru surowca ze zwałów, ponadto mają szczególne znaczenie w odstawie węgla kamiennego w wyrobiskach ścianowych i podścianowych w kopalniach, gdzie przenośnik stanowi integralna część systemu maszynowego zwanego kompleksem ścianowym

REazmi9FP2G35

Na zdjęciu widać fragment przenośnika zgrzebłowego czyli urządzenia w górnictwie wykorzystywanego do transportu materiału na dłuższe dystanse przy pomocy zgrzebeł.
Urządzenie wygląda jak koryto. Spód koryta stanowi czarna blacha ślizgowa. Na środku blachy ślizgowej znajduje się czarny łańcuch oczkowy. Do łańcucha przymocowane jest zgrzebło. Zgrzebło jest to prostopadły czarny element w kształcie metalowego pręta. Połączone jest w punkcie odpowiadającym linii środkowej koryta z zamkiem czyli elementem łańcucha. Zamek jest w kształcie oczka łańcucha. Równomiernie rozmieszczone zgrzebła znajdują się na całej długości przenośnika. Zgrzebła rozciągają się od jednego boku do drugiego boku koryta.

R1Sno8qlorkRf

Na zdjęciu widać przenośnik zgrzebłowy wykorzystywany do transporty materiału na dłuższe odległości.
Widoczny w centralnej części zdjęcia przenośnik zgrzebłowy jest w kształcie litery U. Podstawą przenośnika jest blacha ślizgowa. Na blasze ślizgowej znajdują się dwa czarne łańcuchy oczkowe. Każdy z łańcuchów umieszczony jest bliżej bocznych krańców blachy. Łańcuchy połączone są ze sobą poprzez równomiernie rozmieszczone na całej długości przenośnika zgrzebła. Zgrzebło jest to prostopadły czarny element w kształcie metalowego pręta. Połączone jest ono z zamkiem czyli elementem łańcucha. Zamek jest w kształcie oczka łańcucha. Zgrzebło jest przymocowane do zamków poprzez śruby znajdującą się po obu końcach zgrzebła. Boki przenośnika stanowi czerwona stalowa blacha czyli trasa przenośnika. Układ przenośnika przypomina koryto które stopniowo ulega nachyleniu w kierunku pionowym. Zgrzebła są rozmieszczone równomiernie wzdłuż całej długości łańcucha przypominając tym samym drabinę.
Na początku przenośnika znajduje się stacja zwrotna czyli element łączący wysyp przenośnika ze zwrotnią przenośnika. Element ten znajduje się poza korytem przenośnika.
Po prawej stronie przenośnika, pod ścianą znajdują się składowane drewniane bale. Po lewej stronie przenośnika widać szyny. W tle zdjęcia widać, że wyrobisko ma stalową obudowę w kształcie łuku. Z prawej strony zdjęcia, przy stropie widać szarą, stalową rurę o dużej średnicy.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

podstawowa operacja przeróbcza prowadząca do otrzymania ziaren o pożądanych wymiarach lub do oddzielenia węgla od skały płonnej, znajdujących się w przerostach. Nadawa poddawana procesowi może być rozdrobniona poprzez: zgniatanie, ścinanie, ścieranie, uderzanie lub łamanie. Produkty rozdrabniania mogą zostać przypisane do odpowiedniej klasy ziarnowej o określonej wielkości ziaren, jak również zostać przeznaczone do dalszej przeróbki, to jest do wzbogacania

R1Ji2iSnY5RPw

Zdjęcie przedstawia z zewnątrz kruszarkę typu Bradford. Zaprezentowany jest fragment dużego wirującego cylindra. Metalowy pierścień połyskuje. Ziarna w trakcie obrotu bębna kruszarki unoszone są, po czym spadają pod wpływem siły ciężkości, a uderzając o dno. ulegają skruszeniu. Z wnętrza kruszarki wyprowadzona jest na otwarte powietrze skała płonna, niepodlegająca skruszeniu w procesie. Jest ona transportowana przenośnikiem taśmowym znajdującym się na pierwszym planie zdjęcia. Jest on skierowany do przodu.
Poniżej zdjęcia widoczny jest przycisk multimedialny z nagraniem audio. Treść nagrania jest zgodna z tytułem zdjęcia.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

maszyny i urządzenia budowlane o dużej masie i rozmiarze oraz o dużej mocy np. koparki czy spychacze. Służą do równomiernego rozmieszczenia surowców na zwałachzwałyzwałach czy hałdachhałdahałdach oraz przenoszenia go do miejsca, z którego może być odebrany innym środkiem transportu z miejsca składowania

R1Jes7DusRgff

Na zdjęciu widoczny jest teren przemysłowy widoczny z poziomu gruntu. W centralnej części zdjęcia znajduje się most transportowy łączący dwa budynki widoczne po obu stronach zdjęcia. Łącznik i budynki wykonane są z blachy falistej. Łącznik osadzony jest na stalowych nogach. Pod mostami znajduje się droga przemysłowa. Po drodze poruszają się cztery duże spychacze gąsienicowe. W tle widać kolejny most. Obok niego znajduje się czarna hałda węgla.
Poniżej zdjęcia widoczny jest przycisk multimedialny z nagraniem audio. Treść nagrania jest zgodna z tytułem zdjęcia.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

podstawowy element przenośnika ciągnący i jednocześnie niosący urobek, przesuwająca się po wałkach, zwanych krążkamikrążnikkrążkami, ustawionych na podporach. Taśma zamontowana na przenośniku taśmowymprzenośnik taśmowyprzenośniku taśmowym jest najczęściej składową odcinków taśmy połączonym złączami. Taśmę przenośnika porusza bęben napędowy wchodzący w skład napędu przenośnika. Wielkość siły ciągnącej na obwodzie bębna napędowego zależy od kąta opasania bębna przez taśmę, współczynnika tarcia między bębnem a taśmą oraz od naciągu taśmy

R1PJfAdftzHQL

Na zdjęciu widać fragment dwóch równoległych przenośników taśmowych czyli urządzeń wykorzystywanych do transportu materiału przy użyciu taśmy na dalsze odległości, które znajdują się wewnątrz obiektu budowlanego.
Podstawą przenośników taśmowych jest widoczna u dołu zdjęcia stalowa konstrukcja kratowa czyli trasa. Konstrukcja ta zbudowana jest powtarzalnych członów modułów których podstawą są ceowniki. Ceownik jest to wyrób hutniczy, walcowany lub gięty z metalu. Wyroby te są w postaci prostych odcinków. Przekrój poprzeczny czyli profil ceownika przypomina literę C. Pojedynczy boczny element trasy jest w kształcie rdzawego prostokąta.
Z boku konstrukcji czyli na boku trasy znajdują się metalowe elementy w kształcie ceowników, które biegną pionowo w górę. Końcówki tych elementów są zakrzywione w kierunku taśmy czyli w kierunku środka przenośnika. Są to kozły górne. Kozły górne są rozmieszczone po oby stronach trasy. Pomiędzy kozłem górnym a wspornikiem bocznym rolki dźwigara znajduje się krążnik górny który na zdjęciu jest w kształcie czerwonego walca. Na krążniku osadzona jest szara taśma w kształcie odwróconej litery C, która biegnie przez całą trasę przenośnika. Na taśmach obu przenośników znajdują się drobne bryłki węgla. W dalszych fragmentach przenośnika widać z boku konstrukcji trasy odchodzące pionowo w dół krótkie stalowe elementy w kształcie ceowników. Są to kozły dolne. Na walcowatych elementach umieszczonych po środku kozła dolnego osadzony jest krążnik dolny. Czerwone krążniki dolne są również w kształcie walców. Na krążnikach dolnych znajduje się taśma, która ulega zawróceniu.
Oba widoczne na zdjęciu przenośniki są nieznacznie odchylone od poziomu co wskazuje na transport materiału pod kątem. Po lewej stronie przenośnika znajdującego się po lewej stronnie znajduje się wąskie przejście. Po prawej stronie przenośnika znajdującego się po prawej stronie widać podłużne okna. Pomieszczenie przemysłowe przez które biegną przenośniki zbudowane jest z betonu i charakteryzuje się niską wysokością.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

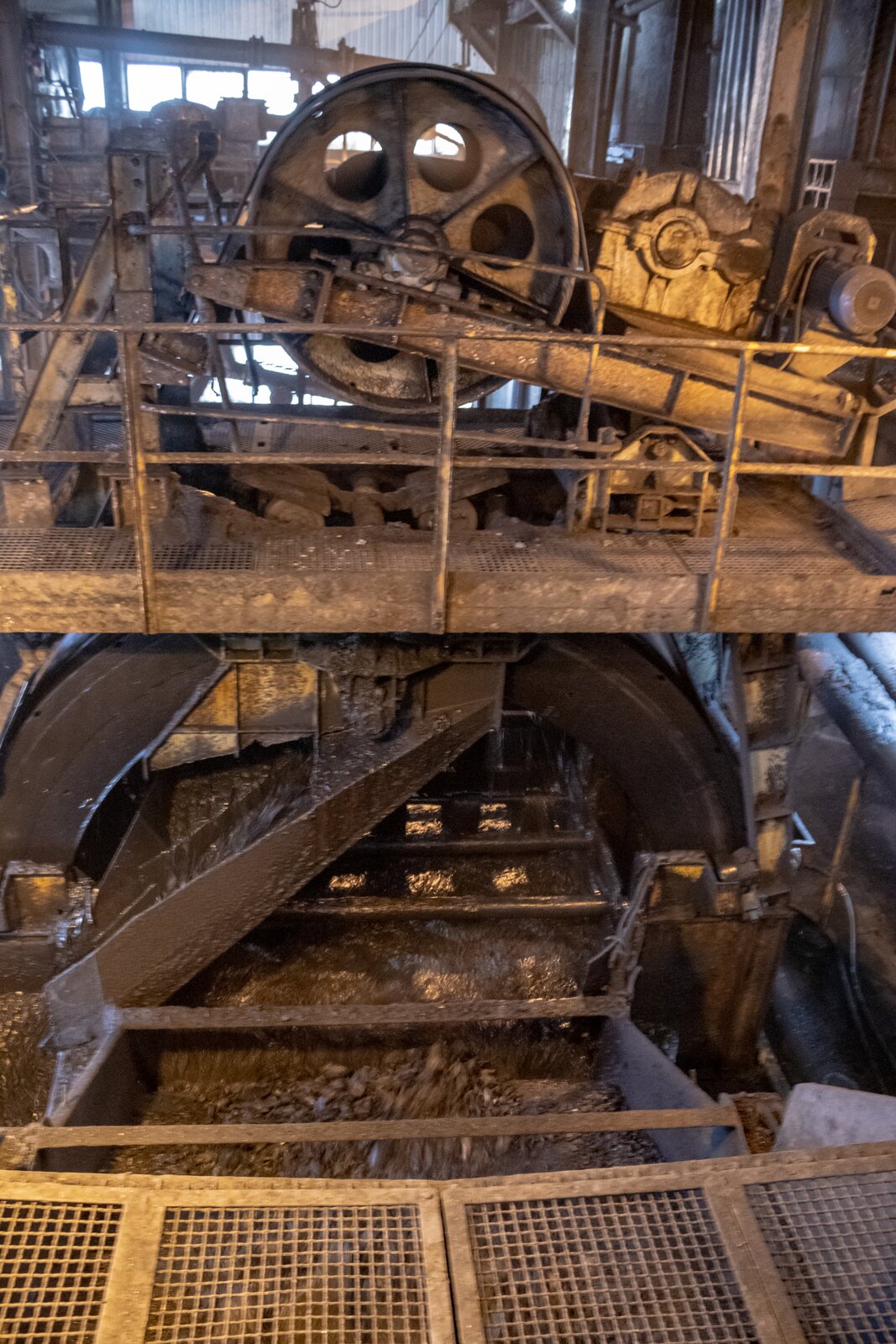

podstawowa operacja przeróbcza polegająca na rozdziale nadawy na grupy ziaren o określonym składzie jakościowym, to jest o podobnych cechach mineralogicznych. Proces ten wykorzystywany jest dla większości kopalin stałych w celu wyodrębnienia składnika użytecznego

RGvslAkWZ1Rbh

Ilustracja przedstawia model wzbogacalnika zawiesinowego typu DISA. Urządzenie ma kształt walca z usytuowanymi pionowo podstawami i niedużą wysokością ściany bocznej. Wzbogacalnik zawiesinowy typu DISA zbudowany jest ze skrzyni roboczej, czyli zbiornika, do którego doprowadzane są nadawa oraz ciecz zawiesinowa. W skrzyni roboczej dochodzi do rozdziału na dwa produkty. Zamontowane są w niej wszystkie pozostałe elementy składowe wzbogacalnika. Od spodu skrzyni przyłączone są dwa rurociągi doprowadzające ciecz ciężką. Kolejnym elementem jest zsuwnia oraz zamontowany tuż pod nią rurociąg. Umożliwiają doprowadzenie do górnej części skrzyni roboczej, odpowiednio nadawy oraz poziomym strumieniem - cieczy ciężkiej. Zsuwnia oraz rurociąg znajdują się po stronie jednej walca przy jednej z podstaw, którego kształt przypomina całe urządzenie. Przelew to część wzbogacalnika, którą odprowadzany jest koncentrat, czyli frakcja pływająca. Znajduje się po przeciwnej stronie wzbogacalnika względem zsuwni, to znaczy przy drugiej podstawie walca, którego kształtem przypomina urządzenie Tuż nad lustrem cieczy przed przelewem zamontowany jest obrotowy wygarniacz łopatkowy. Przyspiesza on wyodrębnianie koncentratu, zgarniając go z lustra cieczy za próg przelewowy koryta roboczego. To jest wyprowadza frakcję pływającą poza wzbogacalnik celem jej dalszej obróbki. Wygarniacz stanowi usytuowany poziomo, równolegle do linii przelewu trzon obracający się w trakcie pracy urządzenia wokół własnej osi. Wokół niego rozmieszczone są promieniście dookoła wspomnianej osi, na całej długości trzonu płaskie, prostokątne elementy, czyli łopatki. W środku skrzyni znajduje się koryto robocze. Jest to część wzbogacalnika, w której ma miejsce właściwy podział. To znaczy frakcja pływająca niesiona strumieniem cieczy kierowana jest do przelewu, zaś frakcja tonąca opada na dno, osiadając na kole łopatkowym. Koryto robocze oddzielone jest od skrzyni ściankami, których dolne krawędzie znajdują się tuż nad kołem łopatkowym. Wspomniane koło łopatkowe to kolejny element wzbogacalnika, pozwala na wyprowadzenie frakcji tonącej z koryta roboczego. Koło zamontowane jest wzdłuż ściany walca, do którego zbliżony jest kształtem wzbogacalnik. Jest ono zawieszone na taśmie napędowej i zamontowane we wnętrzu skrzyni roboczej oraz wyposażone w łopatki (przegrody) wyprowadzające frakcję tonącą. Łopatki te stanowią ruszty ze szczelinami, które umożliwiają swobodny przepływ cieczy podczas obrotu koła łopatkowego. Jednak one zatrzymują frakcję tonącą. Łopatki zamontowane są wzdłuż obwodu koła pod pewnym kątem tak, by możliwe było wyniesienie oddzielonego materiału do górnej części wzbogacalnika. Frakcja tonąca, zgarniana za pomocą łopatek, wynoszona jest na pewną wysokość i po przekroczeniu kąta zsypu zsuwa się do zsuwni odbiorczej. Zsuwnia odbiorcza to wydzielona część wzbogacalnika. Znajduje się w górnej części urządzenia, jednak nieco poniżej wysokości, na której zostaje przekroczony kąt zsypu. Jest ona oddzielona od koryta roboczego ściankami. Wyprowadza frakcję tonącą poza wzbogacalnik. Na samej górze wzbogacalnika, znajduje się platforma, z której możliwy jest dostęp do zamontowanego na jej wysokości silnika napędowego, na którym zaciągnięta jest taśma wprowadzająca w ruch koło łopatkowe.
Poniżej grafiki znajduje się przycisk multimedialny z nagraniem audio. Treść nagrania jest zgodna z tytułem zdjęcia.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

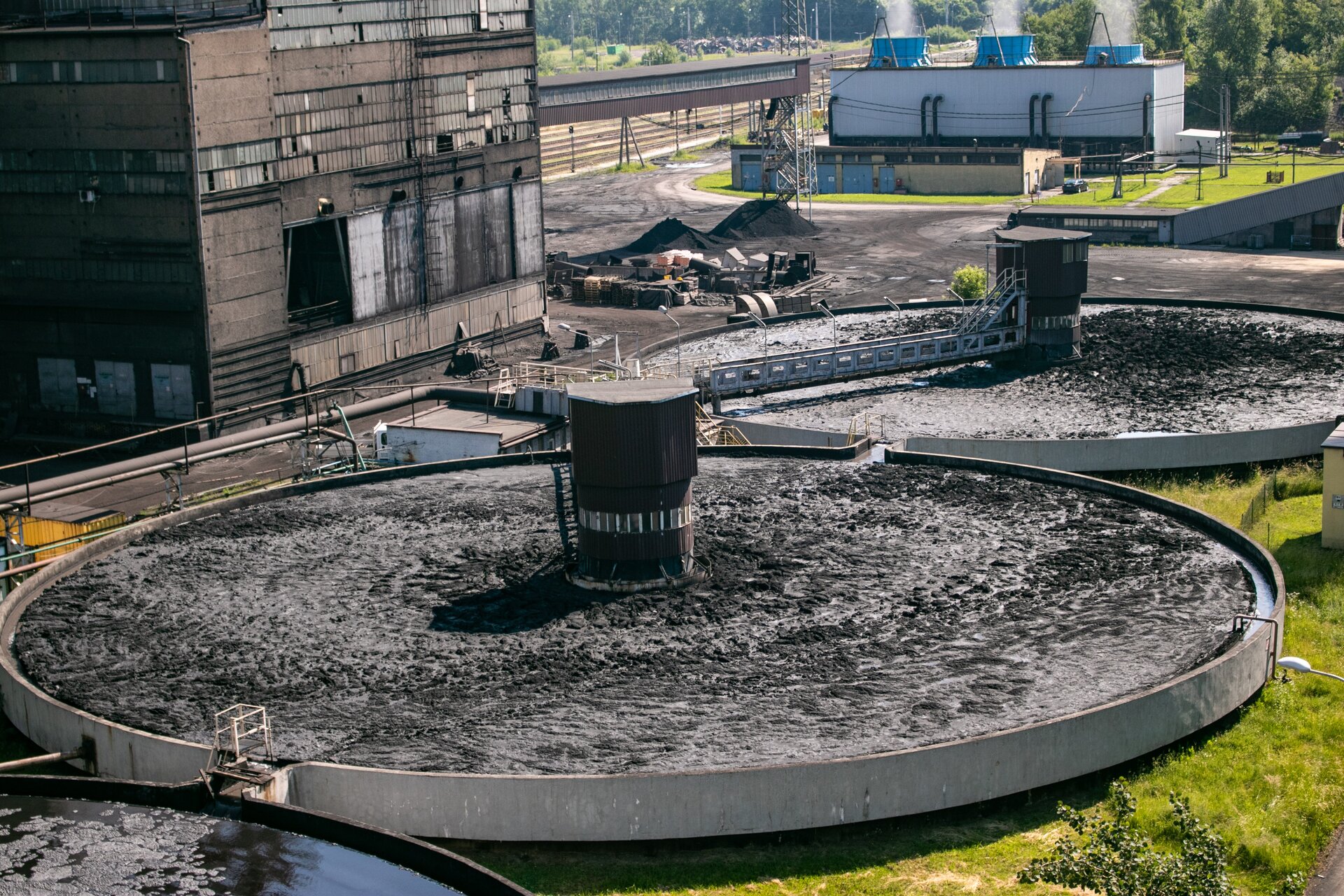

pomocnicza operacja przeróbcza polegająca na odzysku koncentratu z mułu płuczkowego

R1YXqdOe0S9OB

Zagęszczacz promieniowy

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

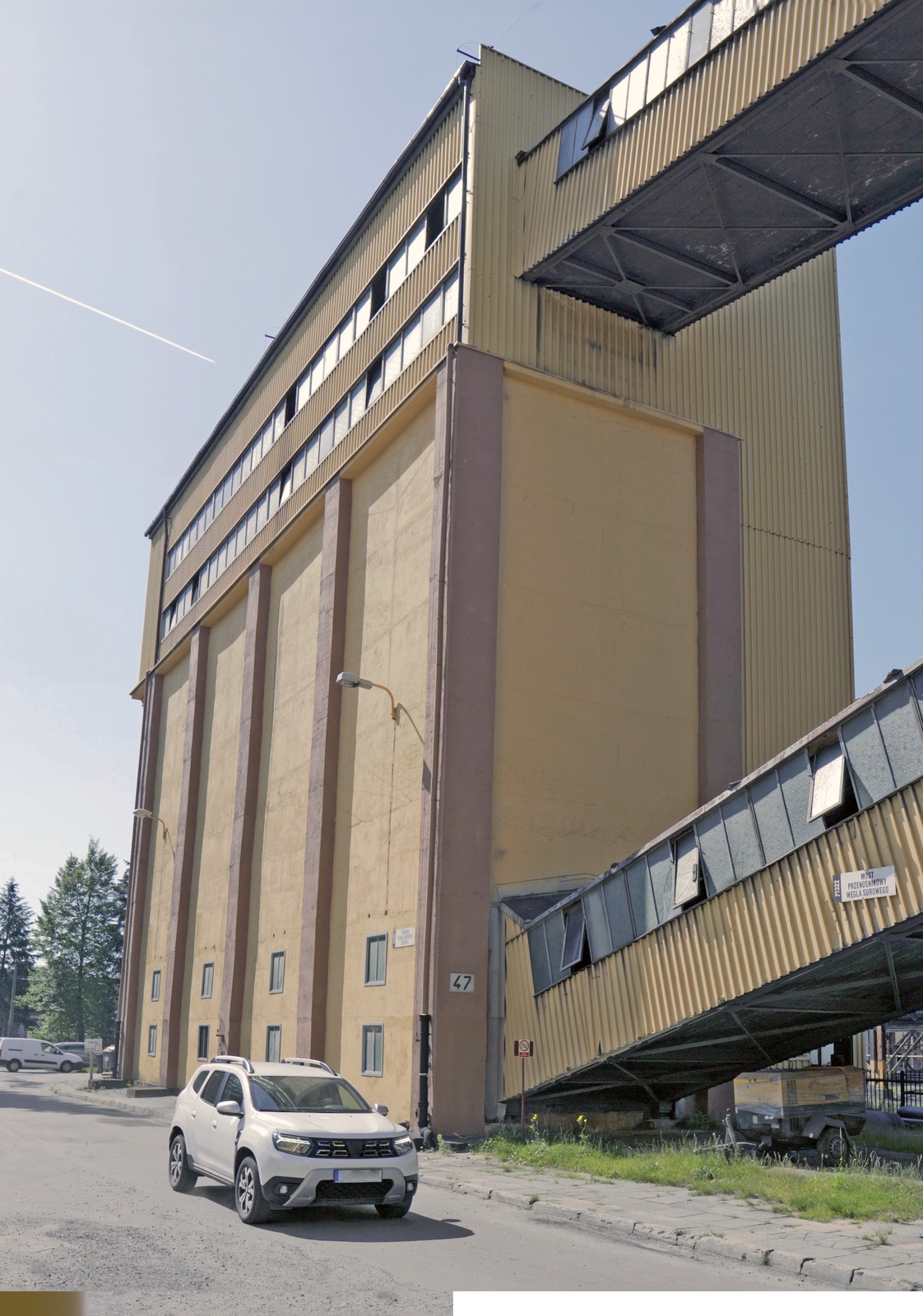

służy do magazynowania surowców. Najczęściej ma formę wysokiego budynku na planie koła lub kwadratu. Dolna jego część ma kształt leja co umożliwia wysyp surowca na przenośnik taśmowy, który go odbiera. Zbiornik napełniany jest od góry

R1ASslgmYRnyd

Na zdjęciu widoczny jest teren przemysłowy pokazany dołu. Po lewej stronie zdjęcia widoczny jest duży prostopadłościenny budynek. Do podstawy budynku przyłączony jest łącznik. Łącznik znajduje się pod kątem. Łącznik wykonany jest z żółtej blachy falistej. W górnej części ściany osadzone są okna. Na boku łącznika widoczna jest tablica z napisem: most przenośnikowy węgla surowego. Przy budynku zaparkowany jest samochód.
Na terenie placu widać części urządzeń oraz metalową konstrukcję przypominającą ramę przenośnika.

Film edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałychDnPGyO9aLFilm edukacyjny Sposoby magazynowania i transportu nadawy surowej i produktów przeróbki kopalin stałych

Galeria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbkiDPs6pcSYYGaleria zdjęć Maszyny i urządzenia do transportu, magazynowania i załadunku produktów przeróbki

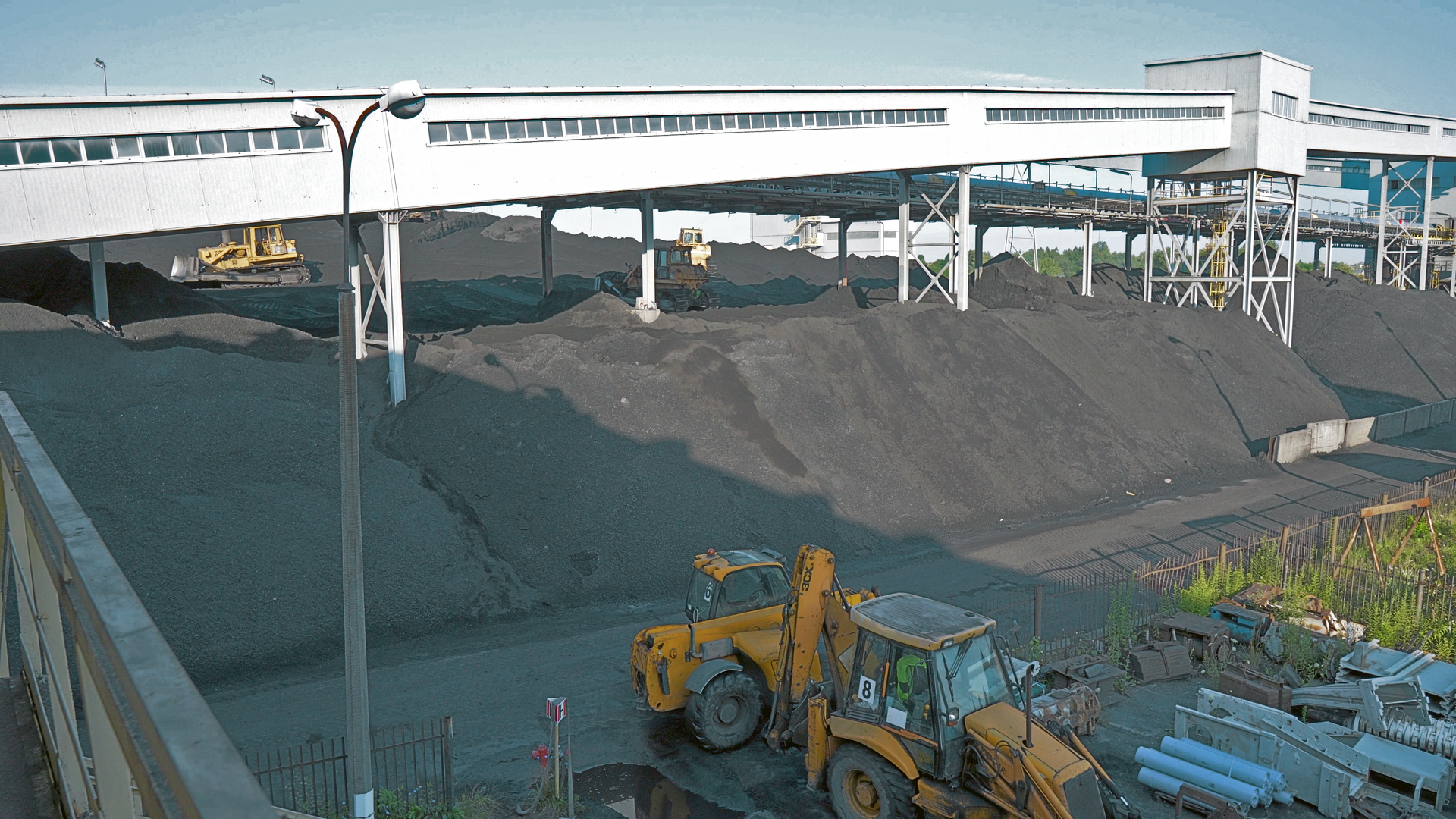

to miejsca składowania produktów przeróbki kopalin stałych lub kopaliny surowej znajdujące się najczęściej na świeżym powietrzu. Zwały mają najczęściej charakter pryzm, które są formowane ciężkim sprzętemsprzęt ciężkiciężkim sprzętem

RRU8B0XLvxycw

Na zdjęciu widoczne jest składowisko z węglem. Widoczne na zdjęciu zwały mają kształt pryzm. Przed pryzmami znajdują się dwie żółte koparki. W tle widać zabudowany przenośnik taśmowy. Przenośnik jest podwieszony. Przenośnik zapada stronę gruntu.
