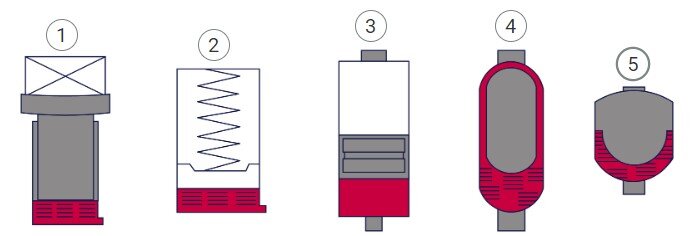

zbiornik, którego głównym zadaniem jest gromadzenie cieczy pod ciśnieniem w okresach zmniejszonego zapotrzebowania i oddawanie jej do układu podczas zwiększonego zapotrzebowania

RUVTSDsKYiQL9

Akumulator hydrauliczny

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

wyrażona w $°\mathrm{C}$ temperatura, w której dana wilgotność powietrza niesprężonego stałaby się nasyceniem. Obniżenie temperatury powietrza poniżej punktu rosy powoduje wykroplenie pary wodnej z powietrza

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

przyrząd do pomiaru ciśnienia atmosferycznego

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zestaw zaworów, które pozwalają na przekierowanie powietrza i pozwala na chwilowe wyłączenie elementu z obiegu sprężonego powietrza, celem działań obsługowych, np. wymiany filtra

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychk

ilość czynnika roboczego przepływającej przez silnik w jednostce czasu, wyrażana jako objętościowe natężenie przepływu w $\frac{{\mathrm{m}}^3}{\mathrm{s}}$

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

sposób sterowania prędkością siłownika pneumatycznego. Przy dławieniu na wlocie zawory dławiąco‑zwrotne są tak montowane, że dławią powietrze dopływające do siłownika. Drobne zmiany obciążenia na tłoczysku, spowodowane np. oporem krańcówki, powodują duże zmiany prędkości ruchu tłoka. Dlatego dławienie na wlocie stosuje się przy siłownikach jednostronnego działania o małej pojemności komór roboczych

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

sposób sterowania prędkością siłownika pneumatycznego. Przy dławieniu na wylocie powietrze zasilające przepływa swobodnie do siłownika, a dławienie stawia opór wypływającemu powietrzu. Tłok przesuwa się między dwiema poduszkami powietrznymi, które wytwarzają się przez ciśnienie na wlocie i przez ciśnienie spowodowane dławieniem. Dławienie na wylocie powoduje istotne polepszenie równomierności prędkości tłoka siłownika. Przy siłownikach dwustronnego działania powinno się dlatego stosować dławienia na wylocie

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

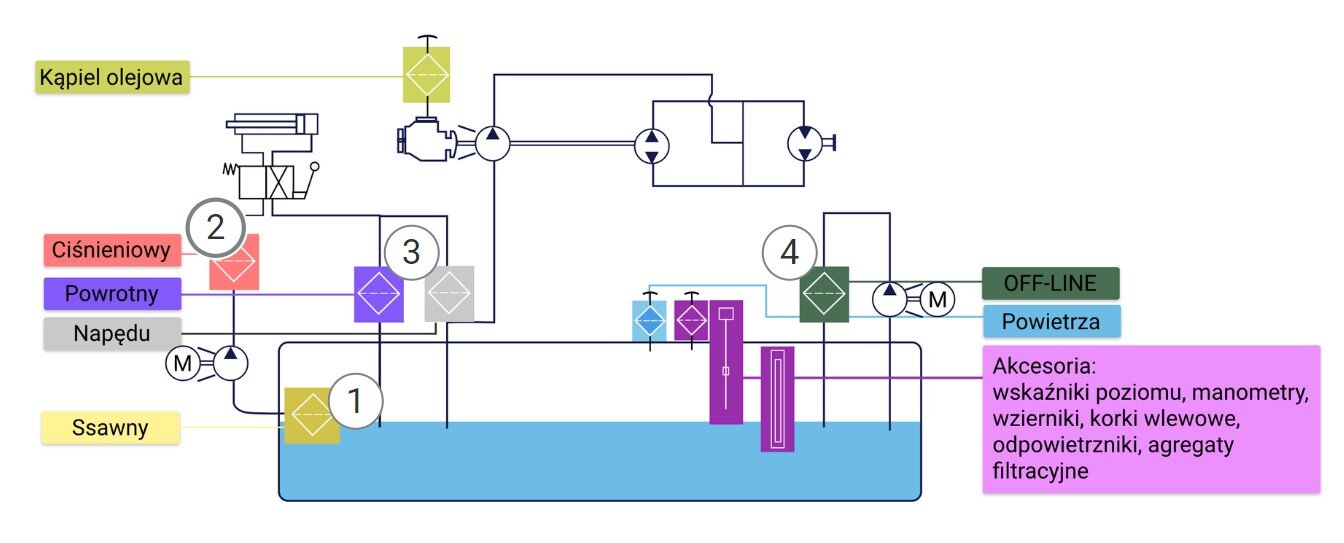

element mający za zadanie chronić poszczególne elementy układu hydraulicznego przed zanieczyszczeniami i zachować własności eksploatacyjne cieczy roboczej. W zależności od umiejscowienia i zastosowania filtry dzielą się na ssawne, tłoczne (ciśnieniowe) i powrotne

R1S7bx2iItpIC

Filtr hydrauliczny

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

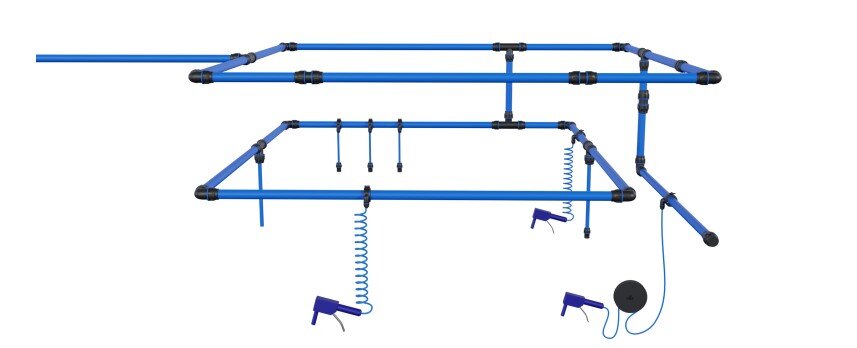

zespół połączonych elementów (rur, złączek, przewodów) służących do przesyłania gazu, najczęściej sprężonego powietrza

RGI8lXSv0VxRo

Instalacja pneumatyczna

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

element, którego zadaniem jest uwolnić przepływające przez niego powietrze od wszelkich zanieczyszczeń jak również od skroplonej wody

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

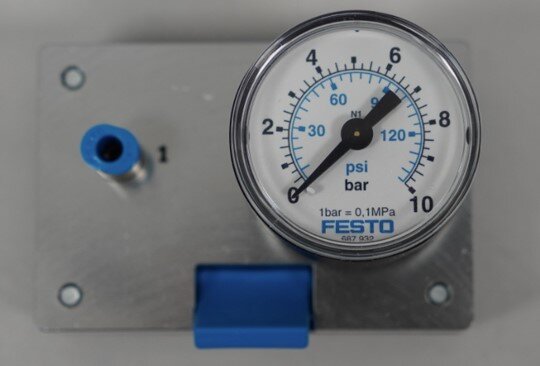

przyrząd do pomiaru nadciśnienia

RHf9nv4z8N6fy

Manometr

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik beztłokowy. Składa się z elastycznego korpusu, który pęcznieje zmniejszając swoją długość w wyniku wzrostu w jego wnętrzu ciśnienia. Gdy zmniejsza się jego długość może wytworzyć siłę ciągnącą kilkakrotnie większą od siłownika tłokowego o tej samej średnicy. Stosowany w miejscach narażonych na zanieczyszczenia i zapylenia, np. tartakach i kopalniach

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

ciśnienie wyższe od ciśnienia atmosferycznego

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

napęd, w którym do przenoszenia energii wykorzystywana jest ciecz o dużych prędkościach (o dużej energii kinetycznej)

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

napęd, w którym do przenoszenia energii wykorzystywana jest ciecz pod wysokimi ciśnieniami (o dużej energii potencjalnej)

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

urządzenie eliminujące parę wodną ze sprężonego powietrza

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

ciśnienie niższe od ciśnienia atmosferycznego

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

pompa hydrauliczna, która wykorzystuje ruch wirującej tarczy z zębami do generowania przepływu cieczy

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

urządzenie służące do zasilania napędu hydraulicznego odpowiednią ilością oleju pod wysokim ciśnieniem. Pompa hydrauliczna zamienia energię mechaniczną, którą dostarcza silnik napędowy na energię hydrauliczną

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

pompa, w której ruch cieczy jest generowany przez obracające się lub oscylujące łopatki

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

pompa, która jest obsługiwana manualnie przez użytkownika zwykle za pomocą ruchu dźwigni lub rękojeści. (film edukacyjny układ hydrauliczny)

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

urządzenie hydrauliczne, które generuje przepływ cieczy za pomocą tłoków poruszających się w cylindrach. (film edukacyjny układ hydrauliczny, atlas interaktywny układ hydrauliczny)

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

specjalny typ pompy tłokowej, w której tłoki poruszają się osiowo w cylindrach, co umożliwia precyzyjną kontrolę przepływu. (film edukacyjny układ hydrauliczny, atlas interaktywny układ hydrauliczny)

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

rodzaj pompy hydraulicznej wykorzystująca jedno lub więcej zębatek, zazębiających się ze sobą, do przemieszczania cieczy hydraulicznej.

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

przemiana gazu doskonałego przy stałym ciśnieniu, w której zajmowana przez gaz objętość jest wprost proporcjonalna do jego temperatury

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

przemiana gazu doskonałego przy stałej objętości, w której dla stałej masy gazu ciśnienie gazu jest proporcjonalne do jego temperatury

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

przemiana gazu doskonałego przy stałej temperaturze, w której ciśnienie, panujące w gazie, jest odwrotnie proporcjonalne do jego objętości

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

przewody, które są trwale połączone z układem hydraulicznym i nie są elastyczne

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

element układu hydraulicznego służący do łączenia różnych komponentów, takich jak przewody, zawory i siłowniki

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

komponent układu hydraulicznego, który kontroluje ilość przepływu cieczy w układzie

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

rozdzielacz hydrauliczny z dwoma punktami zmiany kierunku przepływu cieczy

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

rozdzielacz hydrauliczny z jednym punktem zmiany kierunku przepływu cieczy

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

element sterujący kierunkiem przepływu. Stosowany do sterowania siłownikami lub innymi zaworami sterowanymi pneumatycznie

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

separator oleju zwany także separatorem odśrodkowym służy do odprowadzania kondensatu wodno‑olejowego ze sprężonego powietrza

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zaawansowany system sterowania mechatronicznego, który łączy elementy elektryczne, mechaniczne i hydrauliczne w ramach precyzyjnej kontroli ruchu maszyn lub urządzeń

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

najczęściej rozdzielacz hydrauliczny proporcjonalny, w którym dodatkowo dla zwiększenia dokładności jego działania zastosowanie sprzężenie zwrotne mechaniczne lub elektryczne

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

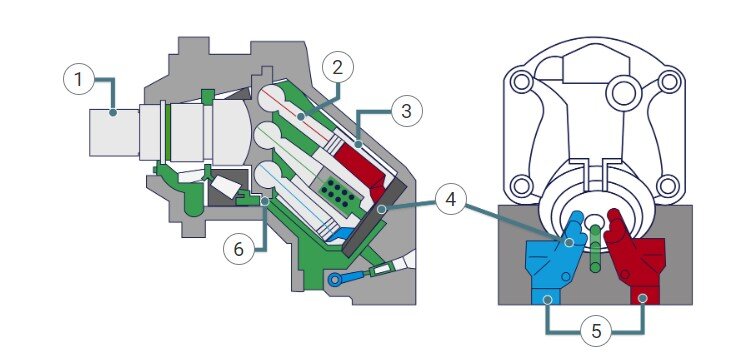

urządzenie służące do wywoływania ruchu obrotowego wału pod wpływem ciśnienia oleju. Działa odwrotnie niż pompa, bo przekształca energię hydrauliczną na energię mechaniczną

Ri2DeWdjnjMvc

Silnik hydrauliczny

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

silnik pneumatyczny, w którym ruch cieczy powietrznej jest przekazywany na ruch mechaniczny za pomocą obracających się lub oscylujących łopatek

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

element wykonawczy zamieniający energię ciśnienia powietrza na energię mechaniczną w postaci momentu i obrotu wału

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

silnik pneumatyczny, w którym tłoki wykonują ruch obrotowy wokół centralnej osi, przekształcając energię powietrza na energię mechaniczną

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

silsilnik hydrauliczny, w którym ruch tłoka jest przekazywany na ruch obrotowy wokół osi

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

rodzaj silnika pneumatycznego, który wykorzystuje energię przepływającego gazu, a w tym przypadku powietrza, do obracania turbiny i generowania energii mechanicznej

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

silnik hydrauliczny, który wykorzystuje zębatki do przekazywania energii hydraulicznej na ruch mechaniczny

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik bez tłoczyska, w którym ruch tłoka przekazywany jest na suwak za pomocą cięgna (siłownik cięgnowy), żebra (siłownik szczelinowy) lub magnesów (siłownik ze sprzężeniem magnetycznym)

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik, w którym komory po obu stronach tłoka zasilane są na zmianę płynem pod ciśnieniem. Dzięki temu siłownik może wykonywać ruchy robocze w obu kierunkach

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik wykonujący ruch roboczy tylko w jedną stronę poprzez podanie ciśnienia do komory roboczej, ruch powrotny siłownika jest wykonywany siłami zewnętrznymi. Siły te pochodzą zwykle od zamontowanych sprężyn bądź od ciężaru zamontowanego obciążenia

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

jest to siłownik jednostronnego działania, w którym tłoczysko jest jednocześnie tłokiem (ma taką samą średnicę). Masywna budowa nurnika zapewnia dużą sztywność i wytrzymałość

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik składający się z kilku siłowników, które są zagnieżdżone jeden w drugim. Siłowniki te charakteryzują się tym, iż maja znacznie większą średnicę, jednak duże skoki. Stosowane są tam gdzie wymagany jest duży skok siłownika przy mniejszej ogólnej długości siłownika

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik beztłokowy, w którym sprężone powietrze odkształca membranę. Droga odkształcenia stanowi skok tłoczyska. Charakteryzuje się małym skokiem do $80\mathrm{mm}$

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik beztłokowy. Składa się z falistego korpusu (płaszcza) wykonanego z gumowanej tkaniny oraz wzmacniających pierścieni stalowych. Korpus jest uszczelniony metalowymi kołnierzami, a jeden z kołnierzy posiada port wlotowy. Sprężone powietrze powoduje odkształcenie elastycznego płaszcza, a powrót do pozycji początkowej uzyskuje się po spuszczeniu powietrza przez nacisk wywierany na element

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

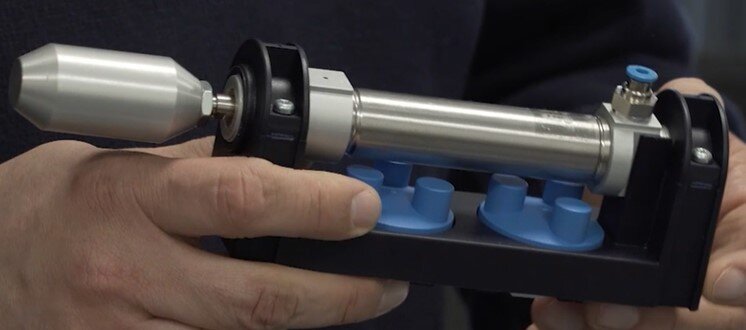

element wykonawczy w układach pneumatycznych lub hydraulicznych zamieniający energię płynu (powietrza bądź oleju) na energię mechaniczną w postaci siły i posuwu tłoczyska

RefST6JeCzxu4

Siłownik pneumatyczny/hydrauliczny

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik, którego konstrukcja składa się z dwóch siłowników dwustronnego działania tworzących jeden zespół. Dzięki takiemu rozwiązaniu przy równoczesnym zasilaniu obu tłoków niemal podwaja się siła uzyskiwana na tłoczysku. Ten rodzaj siłowników stosuje się w tych przypadkach, gdy konieczna jest duża siła, a względy konstrukcyjne nie pozwalają na zwiększenie średnicy siłownika

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

siłownik w którym następuje zamiana ruchu postępowego tłoka na obrotowy wahliwy, najczęściej przez zastosowanie przekładni zębatka – koło zębate

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

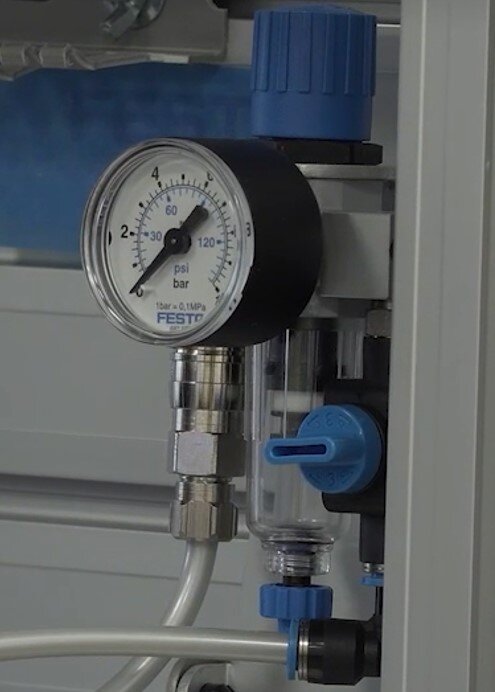

element, którego zadaniem jest zaopatrywanie elementów pneumatycznych w wystarczającą ilość środka smarującego, którego zadaniem jest zmniejszenie zużycia części trących i ochrona urządzeń przed korozją

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

urządzenie zwiększające ciśnienie powietrza powyżej ciśnienia początkowego, za które uważamy ciśnienie atmosferyczne

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

pomieszczenie, w którym znajdują się urządzenia służące do wytworzenia sprężonego powietrza. Podstawowymi urządzeniami sprężarkowni są: sprężarka, zbiornik ciśnienia, osuszacz, separator cyklonowy do wstępnego oddzielenia wody z powietrza, separator wodno‑olejowy i filtry. Od liczby i rodzajów filtrów zależy jakość (czystość) otrzymywanego sprężonego powietrza

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

sterowanie pozycją rozdzielacza hydraulicznego z wykorzystaniem komponentów elektromechanicznych i technologii hydraulicznej

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

kontrola pozycji rozdzielacza hydraulicznego przy użyciu technologii hydraulicznej lub elektrohydraulicznej

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

sterowanie układem bez wykorzystania sprzężenia zwrotnego, gdzie działania są oparte na stałych parametrach układu

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

metoda sterowania, w której elementy, takie jak zawory, dostosowują swoje ustawienia w oparciu o informacje zwrotne z układu, umożliwiając precyzyjną kontrolę przepływu cieczy

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

ręczna kontrola pozycji rozdzielacza hydraulicznego, który kieruje przepływem cieczy w układzie hydraulicznym

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

akcesorium służące do wielokrotnego zestawiania połączeń pneumatycznych. Ten typ złączy najczęściej stosuje się do podłączania pneumonarzędzi, np. kluczy, wkrętarek, pistoletów

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

akcesorium zapobiegające nadmiernym szumom i gwizdom towarzyszącym podczas uchodzenia powietrza do atmosfery z układu pneumatycznego. Tłumiki są mocowane na drogach wylotowych (odpowietrzeniach) elementów pneumatycznych

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

układ hydrauliczny, w których ciecz hydrauliczna jest wyprowadzana z układu po wykonaniu pracy

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

układ hydrauliczny, w którym ciecz hydrauliczna jest cyklicznie przetwarzana i wykorzystywana ponownie

• Film edukacyjny Układy hydrauliczneD7M9ff3P9Film edukacyjny Układy hydrauliczne

przyrząd do pomiaru podciśnienia

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

urządzenie pneumatyczne, w którym tłoki poruszają się promieniście względem centralnego punktu i nie wykonują ruchu obrotowego

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawartość pary wodnej w gramach w $1 {\mathrm{m}}^3$ powietrza

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

wyrażony w $\%$ stosunek wilgotności absolutnej do maksymalnej zawartości pary wodnej (nasycenia) w danej temperaturze

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

określa objętość cieczy przepompowywanej w określonym czasie. Może być mierzona między innymi w litrach na minutę, litrach na sekundę czy metrach sześciennych na godzinę

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

inaczej stacja olejowa czyli zestaw elementów i urządzeń służący do napędu odbiorników hydraulicznych. Standardowe elementy wchodzące w skład typowego zasilacza hydraulicznego to: zbiornik oleju, pompa hydrauliczna napędzana silnikiem elektrycznym (zespół pompowy), rozdzielacze i zawory, filtry, wskaźniki poziomu oleju, manometr itp

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór sterujący ciśnieniem zwany też zaworem maksymalnym. Działa na podobnej zadzie co reduktor, ale otwiera się tylko wtedy, gdy zostanie przekroczone ciśnienie na zaworze. Stosowany np. w zbiornikach ciśnieniowych

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

rodzaj zaworu pneumatycznego, który składa się z zaworu rozdzielającego $\frac{3}{2}$ sterowanego pneumatycznie, zaworu dławiąco–zwrotnego i małego zbiornika pojemności pneumatycznej. Zawór rozdzielający $\frac{3}{2}$ może być normalnie zamknięty lub normalnie otwarty. Opóźnienie (czas zwłoki) wynosi normalnie $0$ do $30$ sekund w różnych rodzajach zaworów. Regulację czasu opóźnienia ustawia się za pomocą pokrętła dławika

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór logiczny koniunkcji (iloczyn logiczny „I”). Podaje sygnał wyjściowy do układu sterowania, gdy obydwa sygnały wejściowe mają wartość $1$ (podany jest czynnik pod ciśnieniem na każdym z nich

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór logiczny alternatywy (suma logiczna „LUB”). Podaje sygnał wyjściowy do układu sterowania, gdy co najmniej jeden z sygnałów wejściowych przyjmuje wartość $1$

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zwany też przepływowym, reguluje natężenie przepływu czynnika roboczego w obu kierunkach. Zawory dławiące są stosowane do regulacji prędkości siłowników

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

jest połączeniem zaworu sterującego kierunkiem i natężeniem przepływu. Pozwala na swobodny przepływ w jednym kierunku i dławienie w drugim

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór sterujący kierunkiem przepływu, którego zadaniem jest umożliwienie swobodnego przepływu czynnika roboczego przez przewód lub szczelne jego zamknięcie

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór sterowany elektrycznie, w którym wykorzystywane są magnesy proporcjonalne

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

element, który ma za zadanie utrzymanie stałego ciśnienia roboczego (ciśnienie wyjściowe), niezależnie od wahającego się ciśnienia w sieci (ciśnienie wejściowe) i zużycia powietrza. Ciśnienie wejściowe musi być zawsze wyższe do ciśnienia wyjściowego

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór sterujący kierunkiem przepływu. Służy do szybkiego opróżniania komór siłownika pneumatycznego bez konieczności ich odpowietrzania przez zawory rozdzielające. Pozwala na znaczne przyspieszenie pracy układów pneumatycznych

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zawór sterujący kierunkiem przepływu. Może zamknąć przepływ w jednym kierunku, natomiast przepływ w kierunku przeciwnym odbywa się z możliwie małą stratą ciśnienia. Elementem zamykającym przepływ może być kulka, stożek lub płytka

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

metalowy zbiornik do magazynowania sprężonego powietrza, aby zapewnić ciągłość dostaw sprężonego powietrza do układu

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

zestaw elementów, którego zadaniem jest oczyszczenie powietrza z cząstek stałych i pary wodnej oraz możliwości ustawienia odpowiedniego ciśnienia na wyjściu. W skład zespołu przygotowania powietrza musi wchodzić filtr powietrza z oddzielaczem skroplin, zawór redukcyjny z manometrem oraz w razie potrzeby smarownica

RclBs8j2DawZU

Zespół przygotowania powietrza

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

akcesorium stosowane do trwałego połączenia węży pneumatycznych zbrojonych

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych

akcesorium pozwalające bardzo łatwy, szybki i wielokrotny montaż/demontaż przewodów pneumatycznych z tworzyw sztucznych bez ryzyka ich uszkodzenia

• Atlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznychDaqFruGcvAtlas interaktywny Podstawy teoretyczne układów hydraulicznych i pneumatycznych
