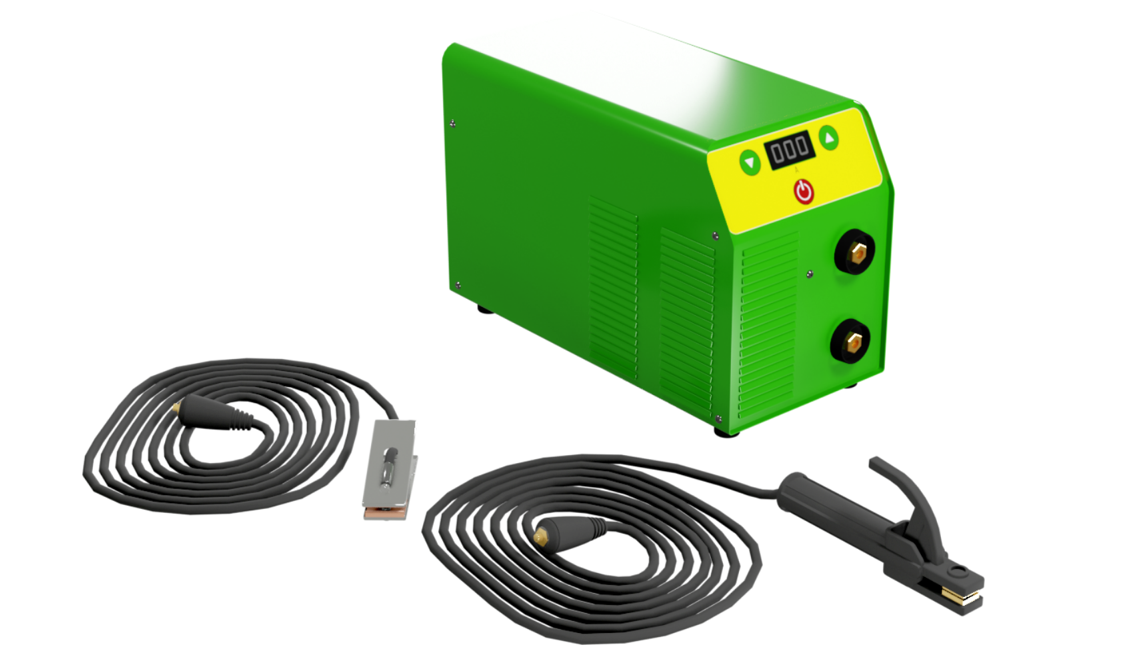

Ilustracja ukazuje agregat spawalniczy. Jest ro zielona, prostopadłościenna skrzynka z odciętą jedną krawędzią, na której znajduje się wyświetlacz i przyciski. Poniżej na ściance znajdują się pokrętła. Obok urządzenia leżą dwa przewody z zaciskami, które można podłączyć do agregatu.

urządzenie służące do wytwarzania łuku elektrycznego, który jest wykorzystywany do spawania metali. Składa się z przetwornicy, która zamienia napięcie z sieci na odpowiednie napięcie spawalnicze, transformatora prądu stałego, mostka diodowego i układu sterowania. Agregat spawalniczy jest wykorzystywany w różnych procesach spawalniczych, takich jak spawanie elektrodą otuloną, TIG (Tungsten Inert Gas) czy MIG/MAG (Metal Inert Gas/Metal Active Gas)

• Atlas interaktywny Obróbka części maszyn i urządzeńDf5Pw6RoRAtlas interaktywny Obróbka części maszyn i urządzeń

proces usuwania warstwy tlenkowej z metalu za pomocą specjalnych roztworów chemicznych. Ma na celu przywrócenie pierwotnego wyglądu powierzchni metalu i poprawę jego właściwości, np. przewodność elektryczna i cieplna. Powszechnie stosowany w przemyśle metalowym, aby usunąć rdzę, tlenki i inne zanieczyszczenia z powierzchni metalowych przed dalszą obróbką lub malowaniem

• Gra edukacyjna Mechatronika w praktyceD16IkegXRGra edukacyjna Mechatronika w praktyce

Ri9Fhf0b7QTOj

Ilustracja ukazuje konik. Jest to maszyna stojąca na podstawce. Do górnej części przymocowane jest koło z wajchą oraz korba.

ruchomy zespół w tokarce, który służy do podpierania końca przedmiotu obrabianego. Konik ma kształt walcowy lub stożkowy i jest umieszczony na końcu tokarki przeciwnym do wrzeciona. Konik jest regulowany i może być ustawiony w różnych pozycjach w zależności od wymaganej długości przedmiotu obrabianego oraz rodzaju operacji obróbkowej. Dzięki niemu przedmiot obrabiany jest stabilnie podtrzymywany, co pozwala na dokładne wykonanie obróbki na całej długości przedmiotu

• Atlas interaktywny Współczesna produkcjaD1D1oGDkVAtlas interaktywny Współczesna produkcja

narzędzia skrawające wykonane z wysokostopowych stali szybkotnących (High Speed Steel). Ze względu na swoje właściwości, takie jak twardość, wytrzymałość na temperaturę i zużycie, narzędzia HSS są często używane w obróbce skrawaniem, m.in. frezowaniu, wierceniu i gwintowaniu

• Gra edukacyjna Mechatronika w praktyceD16IkegXRGra edukacyjna Mechatronika w praktyce

proces produkcyjny, który wykorzystuje wyładowania elektryczne do usuwania materiału z obrabianego elementu. Proces ten odbywa się w kontrolowany sposób za pomocą elektrody, która jest przesuwana blisko obrabianego elementu, ale bez fizycznego kontaktu z nim. W wyniku przepływu prądu między elektrodą a obrabianym elementem powstaje iskra, która powoduje erozję materiału z powierzchni obrabianego elementu. Proces EDM jest szczególnie skuteczny w obróbce twardych i trudnoobrabialnych materiałów, takich jak np. stopy metali, ceramika i tworzywa sztuczne. Dodatkowo pozwala na osiągnięcie wyjątkowo wysokich tolerancji i pasowań między obrobionymi elementami

• Gra edukacyjna Mechatronika w praktyceD16IkegXRGra edukacyjna Mechatronika w praktyce

R6HLLTcWmkWu8

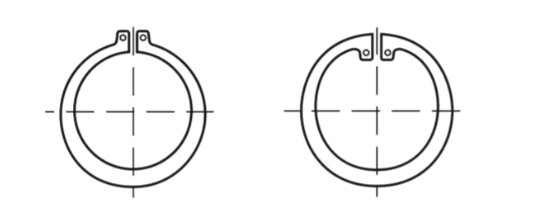

Ilustracja przedstawia dwa pierścienie Segera, które nie zamykają się w kształt koła. Na pierścieniu po lewej wypustki skierowane są na zewnątrz, a po prawej do wewnątrz.

tzw. pierścień osadczy, to mała metalowa obręcz, która jest umieszczana w specjalnie wykonanych otworach w wałach, osiach lub wałkach w celu utrzymania elementów na miejscu. Pierścienie Segera często stosowane są w maszynach i urządzeniach mechanicznych, w których wymagane jest precyzyjne ustawienie elementów np. łożysk. Do zakładania i zdejmowania takich pierścieni stosuje się specjalnie przystosowane do tego szczypce

• Atlas interaktywny Obróbka części maszyn i urządzeńDf5Pw6RoRAtlas interaktywny Obróbka części maszyn i urządzeń

materiał, który charakteryzuje się właściwościami pośrednimi między przewodnikami a izolatorami. W odróżnieniu od przewodników, które umożliwiają łatwy przepływ prądu elektrycznego, półprzewodniki mają swoją oporność, ale jednocześnie pozwalają na kontrolowanie przepływu prądu. Półprzewodniki są powszechnie stosowane w elektronice, w takich urządzeniach jak tranzystory, diody czy mikroprocesory

• Atlas interaktywny Układy mechatroniczneDIddWy2xWAtlas interaktywny Układy mechatroniczne

R1OLpWRAGuV9K

Ilustracja przedstawia wrzeciono tokarki napędzane silnikiem elektrycznym, a na jego końcu zamocowany jest uchwyt tokarski

element maszyny tokarskiej, który obraca się wokół osi i zapewnia ruch obrotowy obrabianym elementom. Wrzeciono jest zwykle napędzane silnikiem elektrycznym, a na jego końcu zamocowany jest uchwyt tokarski. Większość tokarek umożliwia zmianę prędkości wrzeciona, co pozwala na obróbkę różnych materiałów i kształtów

• Atlas interaktywny Współczesna produkcjaD1D1oGDkVAtlas interaktywny Współczesna produkcja

zbędny materiał, który powstaje podczas spawania metalu. W wyniku podgrzania i topnienia metali dodatkowych, takich jak elektroda spawalnicza, na powierzchni spoiny tworzy się ciecz, zwana żużlem. Żużel zwykle jest lżejszy od metalu, dlatego unosi się na jego powierzchni i może być łatwo usunięty za pomocą młotka, szczotki lub szlifierki. Usuwanie żużla jest ważne, ponieważ może wpłynąć na jakość spoiny, a pozostawienie go na powierzchni spoiny może prowadzić do pęknięć i słabej trwałości.

Żużel to również jeden z produktów procesu metalurgicznego (procesu wielkopiecowego i innych procesów przy produkcji żeliwa i stali)
