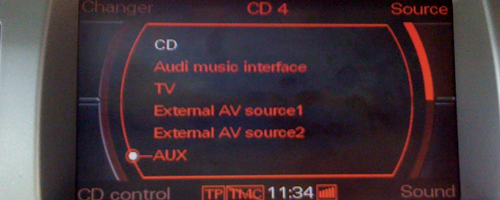

Pomocnicza ścieżka sesji oprogramowania DAW, która jest wykorzystywana jako wirtualna szyna do obsługi m.in. efektów pogłosowych.

RyQKHp9QVbI5N

Zdjęcie przedstawia czarny prostokąt – ekran – który po prawej i lewej stronie jest otoczony przez szare i ciemno szare pola (obudowę). W czarny prostokąt są wpisane różne elementy w kolorze czerwonym, czyli napisy informujące o pomocniczej ścieżce oprogramowania aux, wpisane w spłaszczoną elipsę, w której prawym górnym rogu znajduje się pogrubiona, krótka czerwona kreska, wygięta w delikatny łuk. W czarny prostokąt wpisane są również białe elementy, czyli napis CD oraz minutnik wskazujący 11:34.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

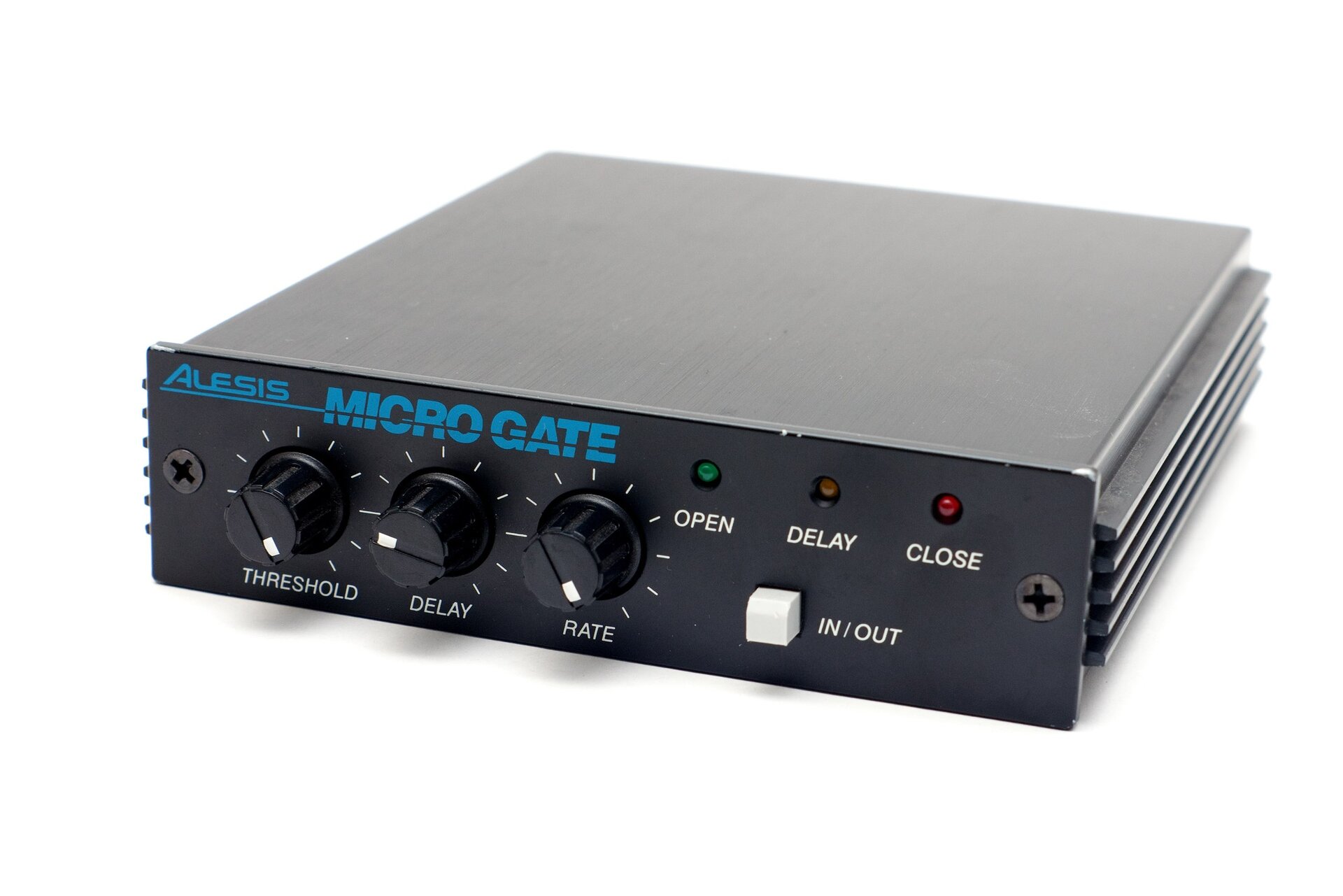

Ang. noise‑gate. To urządzenia służące do zamykania lub wyciszania toru audio, gdy moc sygnału spadnie poniżej zadanego progu zadziałania.

RvDVfwQ5nNT6g

Zdjęcie przedstawia urządzenie stosowane do pracy z torem audio, w ujęciu trzy czwarte. Widać czarny prostopadłościan, na przednim boku widoczny jest panel z lampkami i pokrętłami oraz w górnej części z napisem w niebieskim kolorze Alesis Micro Gate. Poniżej napisu, od lewej trzy czarne okrągłe pokrętła threshold, delay i rate, ustawione w różnych pozycjach, a na każdym z nich mały biały prostokąt, który wskazuje ustawienie pozycji. Dookoła pokręteł krótkie białe kreski ułożone promieniście, w równych odstępach. Na prawo, w górnym polu panelu trzy kółka – lampki sygnalizacyjne, od lewej, zielone – open, czarne – delay, czerwone – close. Poniżej biały sześcian z napisem in/out.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Efekt modulacyjny, w którym do oryginalnego sygnału dodawane są dwie lub więcej opóźnionych kopii sygnału, a czas opóźnienia jest zmienny (podlega stałej modyfikacji).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

To odchylenie od średniej wartości ciśnienia statycznego, zmienne w czasie. Ciśnienie akustyczne panuje w ośrodku podczas rozchodzenia się w nim fali akustycznej. Ciśnienie akustyczne jest mierzone w Pascalach.

RIHuMh8gIwVN0

Grafika przedstawia wykres ciśnienia akustycznego. Po lewej stronie widoczne są dwie osie pionowe. Pierwsza z nich przedstawia ciśnienie absolutne oznaczone dużą literą pe. Na osi tej podane są dwie wartości: na środku wartość dziesięć do potęgi piątej, a na dole wartość zero. Druga z osi przedstawia ciśnienie atmosferyczne oznaczone duża literą pe z mniejszą dużą literą a. Na środku tej osi znajduje się wartość zero. Nad zerem znajduje się symbol plus, natomiast pod zerem symbol minus. Na dole wykresu widoczna jest pozioma oś oznaczona literą te. Litera te oznacza czas. Na środku zaś znajduje się zielona linia opisująca przebieg ciśnienia akustycznego. W lewej części wykresu zielona linia ma przebieg poziomy równy wartości zera ciśnienia atmosferycznego. Ta część opisana jest jako cisza. W prawej części wykresu zielona linia początkowo mocno wzrasta, a następnie opada po czym wraca do poziomu zera i wokół niego oscyluje z coraz mniejszym odchyleniem – cześć ta opisana jest jako dźwięk.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

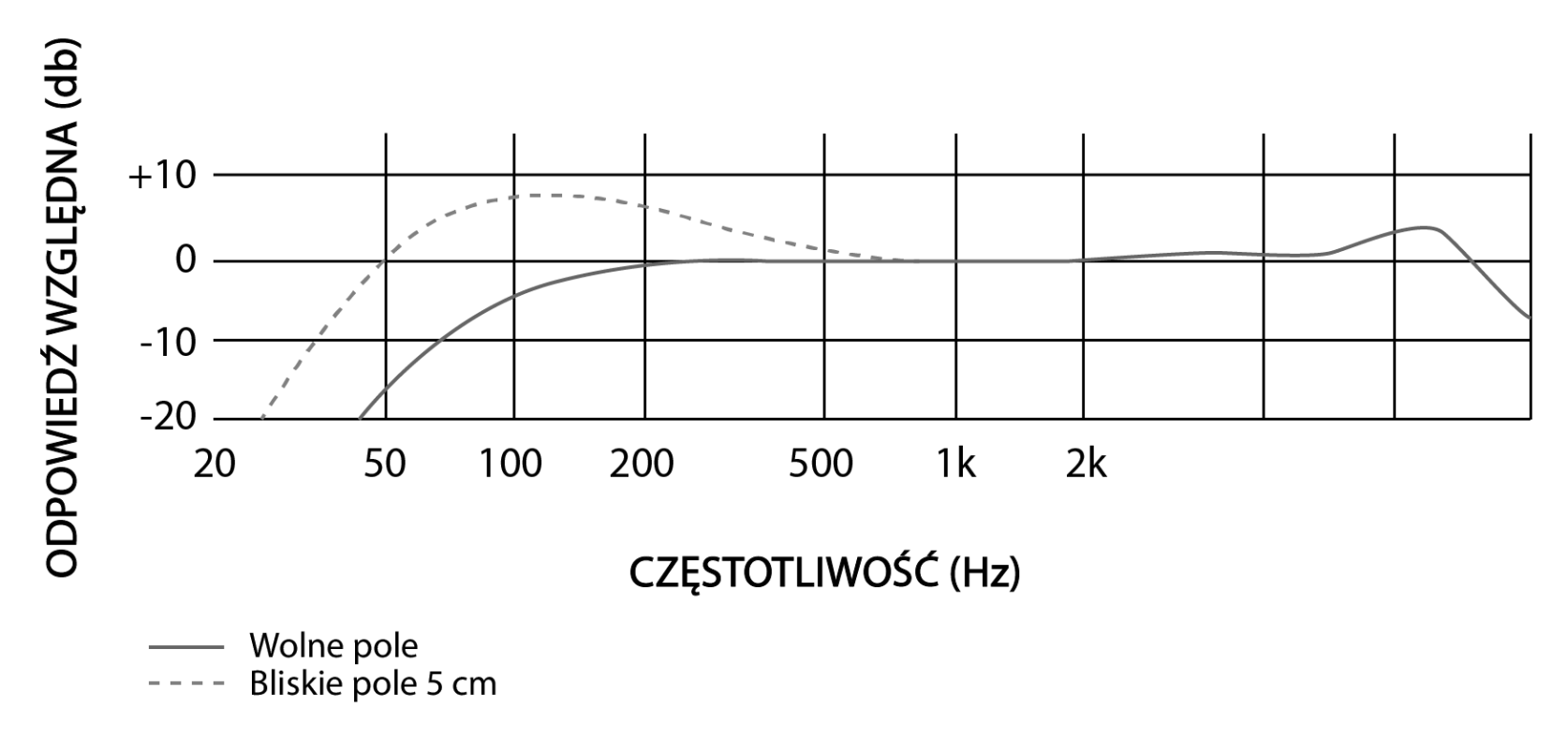

To określenie liczby cykli zjawiska okresowego, które występują w jednostce czasu. Częstotliwość wyrażamy w Hz (hercach) lub inaczej cyklach na sekundę.

RyPMCHN5ZDaSW

Grafika przedstawia wykres częstotliwości. Pośrodku widoczny jest wykres, wpisany w prostokąt złożony z dziewięciu cienkich, krótkich linii pionowych oraz czterech cienkich, długich linii poziomych, usytuowanych w różnych odstępach od siebie, tworzących kratownicę. Na lewym, krótszym boku widoczne są liczby od góry +10, 0, -10 i -20, na lewo od których widoczny jest napis Odpowiedź względna, wyrażona w decybelach. Na dolnym, dłuższym boku widoczne są liczby, od lewej 20, 50, 100, 200, 500, zaś na prawo od liczby 500 widoczne są liczby z literą k – 1k, 2k, 5k, 10k i 20 k. Poniżej napis Częstotliwość wyrażona w hercach. W wykres wpisane są dwie cienkie linie, przerywana niebieska i ciągła niebieska opisujące częstotliwość. Na dole wykresu widoczna jest legenda opisująca przerywaną niebieską linię – wolne pole, oraz ciągłą niebieską linię – bliskie pole 5 cm.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Efekt, który poprzez jednokrotne lub wielokrotne powtórzenie oryginalnego sygnału po czasie możliwym do ustawienia, naśladuje fizyczne zjawisko echa.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Albo Q. Dobroć układu rezonansowego filtra, informuje o tym, na jak szerokie pasmo wpływa filtr wokół częstotliwościczęstotliwośćczęstotliwości granicznej. W filtrze syntezatora jako Q często oznacza się rezonans filtra.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

To ruch fali w powietrzu lub w innym ośrodku sprężystym, który powstaje na skutek wibracji obiektu (źródła dźwiękuźródło dźwiękuźródła dźwięku) i pobudza znajdujące się w pobliżu cząsteczki powietrza lub innego ośrodka sprężystego. Z punktu widzenia psychologii dźwięk jest wrażeniem słuchowym.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

To termin stosowany do określenia korekcji barwnej dźwiękudźwiękdźwięku.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Potencjometry suwakowe w mikserachmiksermikserach dźwiękudźwiękdźwięku, wideo, światła.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

To zaburzenie gęstości i ciśnieniaciśnienie akustyczneciśnienia danego ośrodka (np. powietrza), rozchodzące się w nim w zazwyczaj w postaci fali podłużnej, które wprawia w drgania cząsteczki ośrodka.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Efekt modulacyjny, w którym do oryginalnego sygnału jest dodawana jego opóźniona kopia, a czas opóźnienia jest zmienny (podlega stałej modyfikacji). Typowy efekt flanger dysponuje kontrolerem sprzężenia zwrotnego, czyli regulatorem ilości sygnału przetworzonego, który jest ponownie podawany na wejście efektu.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Skrót od ang. Front of House. Określenie stanowiska i zakresu pracy głównego realizatora nagłośnienianagłośnienienagłośnienia.

RPmGlNtfoamt7

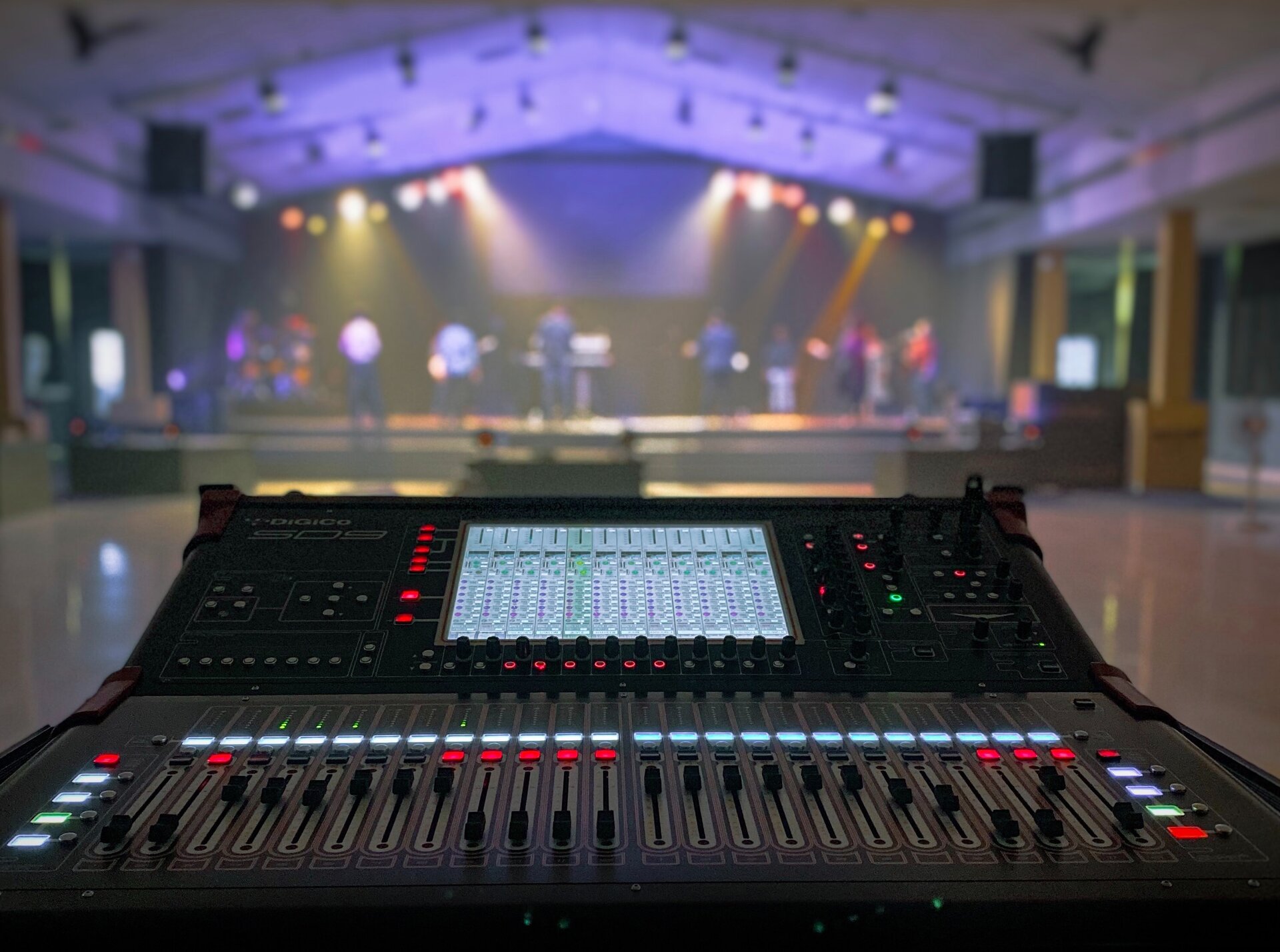

Zdjęcie przedstawia stanowisko realizatora dźwięku podczas koncertu w pomieszczeniu zamkniętym. Na pierwszym planie widoczne czarna konsola z dużą liczbą suwaków, którym odpowiadają podświetlone kwadraty w kolorze białym i czerwonym. Pośrodku konsoli prostokątny, podświetlony ekran, na lewo od którego pionowy rząd czerwonych kwadracików, zaś na prawo kilka małych czerwonych punktów i zielony kwadrat. W tle widoczna scena, na której stoją postaci muzyków. U góry sceny widoczne podwieszone oświetlenie skierowane na muzyków oraz czarne prostokąty – czyli głośniki.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

PrzetwornikprzetwornikPrzetwornik akustyczny, przetwarzający dźwiękowy sygnał elektryczny na falę dźwiękowąfala dźwiękowafalę dźwiękową.

RorNRNK8lWpFO

Na zdjęciu widoczny jest prostokątny czarny głośnik. W górnej jego części znajduje się okrągły, mały element z okrągłą kratownicą w kolorze mosiądzu, poniżej którego znajduje się okrągła, duża, czarna membrana z wpisaną srebrną, gęstą kratownicą, zajmującą trzy czwarte głośnika.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Oporność, rezystancja, właściwość przewodnika prądu, która „utrudnia” przemieszczanie się elektronom. Czym jest wyższa, tym moc przepływającego prądu bardziej maleje.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Miejsce w torze kanału wirtualnego, które służy uruchamianiu w trybie szeregowym wirtualnych efektów wtyczkowych, takich jak korektory barwy dźwiękudźwiękdźwięku, kompresorykompresorkompresory dynamiki czy efekty przestrzenne.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

W audio to zmniejszenie zakresu dynamicznego materiału dźwiękowego poprzez ściszanie składowych wykraczających poza zadany próg zadziałania (ang. threeshold) kompresorakompresorkompresora.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie lub cyfrowe narzędzie programowe, którego zadaniem jest zmniejszenie zakresu dynamicznego sygnału przekraczającego zadaną wartość progową. Kompresor ścisza fragmenty sygnału audio wykraczające poza tę wartość do zadanego poziomu, co pozwala na lepszą kontrolę sygnałów pochodzących ze źródeł o dużym zakresie dynamicznym (np. ludzki głos).

RnUnADkO65iyM

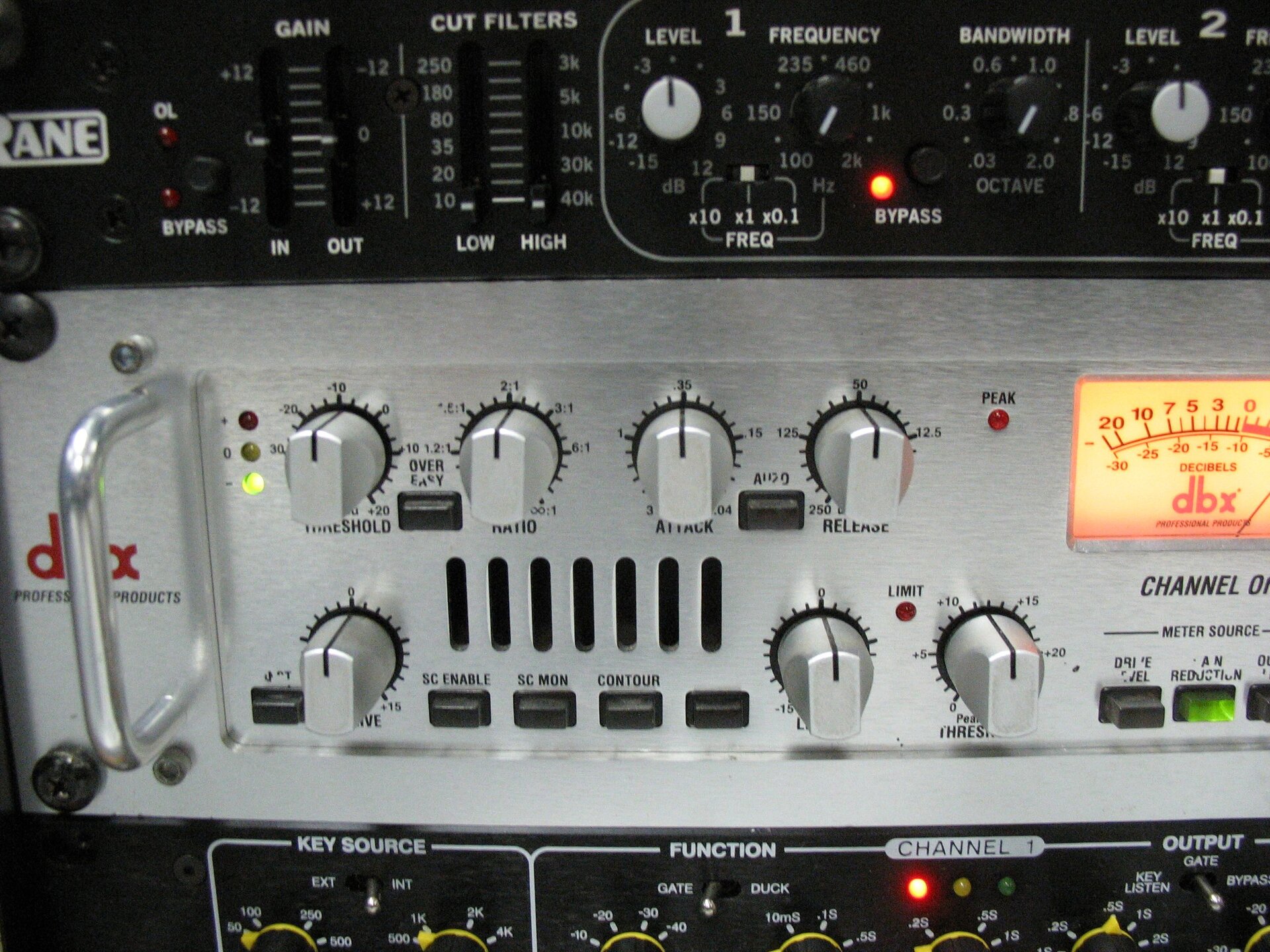

Na zdjęciu widoczny jest fragment panelu kompresora wpisany w prostokąt. Panel podzielony jest na trzy części, od góry czarną, srebrną – zajmującą większość panelu, i czarną. Na czarnych polach panelu widoczne są białe i czarne pokrętła oraz białe i szare napisy, które służą do regulowania zakresu dynamicznego sygnały. W srebrnym polu widoczne są duże srebrne pokrętła, czarne poziome prostokąty – wejścia USB, a także pionowe prostokąty – sygnalizacja skali. Na prawo od nich żółto‑pomarańczowy podświetlony panel, na którym w formie łuku pokazana jest skala sygnału. Poniżej prostokątne przyciski, czarny i zielony.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie wykorzystywane do komutacji sygnałów w studio lub na scenie. Służy do wysyłania sygnałów z jednego źródła do innego, np. z mikseramiksermiksera do procesorów pogłosowych i z powrotem. Może mieć postać fizyczną, a wówczas posługujemy się przewodamiprzewód sygnałowy, liniowyprzewodami łączącymi wejścia i wyjścia urządzeń, lub postać cyfrową – wtedy przełączanie między danymi urządzeniami odbywa się w domenie cyfrowej (zazwyczaj w stołach cyfrowych).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Końcowy etap procesu postprodukcji nagrania audio, którego zadaniem jest zbalansowanie brzmienia poszczególnych składowych nagrania audio, wyrównanie dynamiczne i barwowe ścieżek składających się np. na materiał audio na płytę muzyczną.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Element mikrofonumikrofonmikrofonu reagujący na falę akustyczną. Wprawienie membrany w ruch indukuje przepływ prądu w cewce magnetycznej (w mikrofonachmikrofonmikrofonach dynamicznych) lub zmienia pojemność kondensatora (w mikrofonachmikrofonmikrofonach pojemnościowych), którego membrany są okładkami.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

PrzetwornikprzetwornikPrzetwornik akustyczny wejściowy, który pozwala przetworzyć drgania ośrodka drgającego (np. powietrza, powierzchni ciał stałych) w sygnał akustyczny.

RVDYTaKFFO9gr

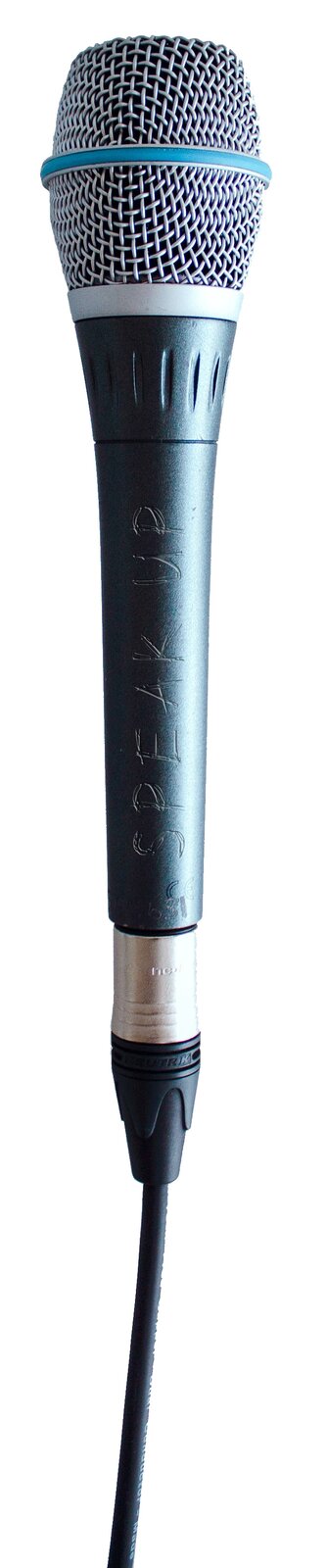

Na zdjęciu widoczny jest mikrofon ustawiony w pionie. W górnej części widoczna jest srebrna kulista membrana, wykonana z plecionki cienkich drucików, obwiedziona pośrodku niebieskim paskiem. Do membrany przyłączona jest wąska pionowa cewka o walcowatym kształcie, w czarnej obudowie, służącej jako rękojeść, z napisem SPEAK UP. W dolnej części widoczny jest czarny przewód odchodzący od cewki.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Inaczej miksowaniemiksowaniemiksowanie. To zabieg polegający na mieszaniu wielu źródeł dźwiękuźródło dźwiękuźródeł dźwięku poprzez ustawianie poziomów głośności lub panoramy ścieżki, aby stworzyły jedną, spójną całość brzmieniową.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

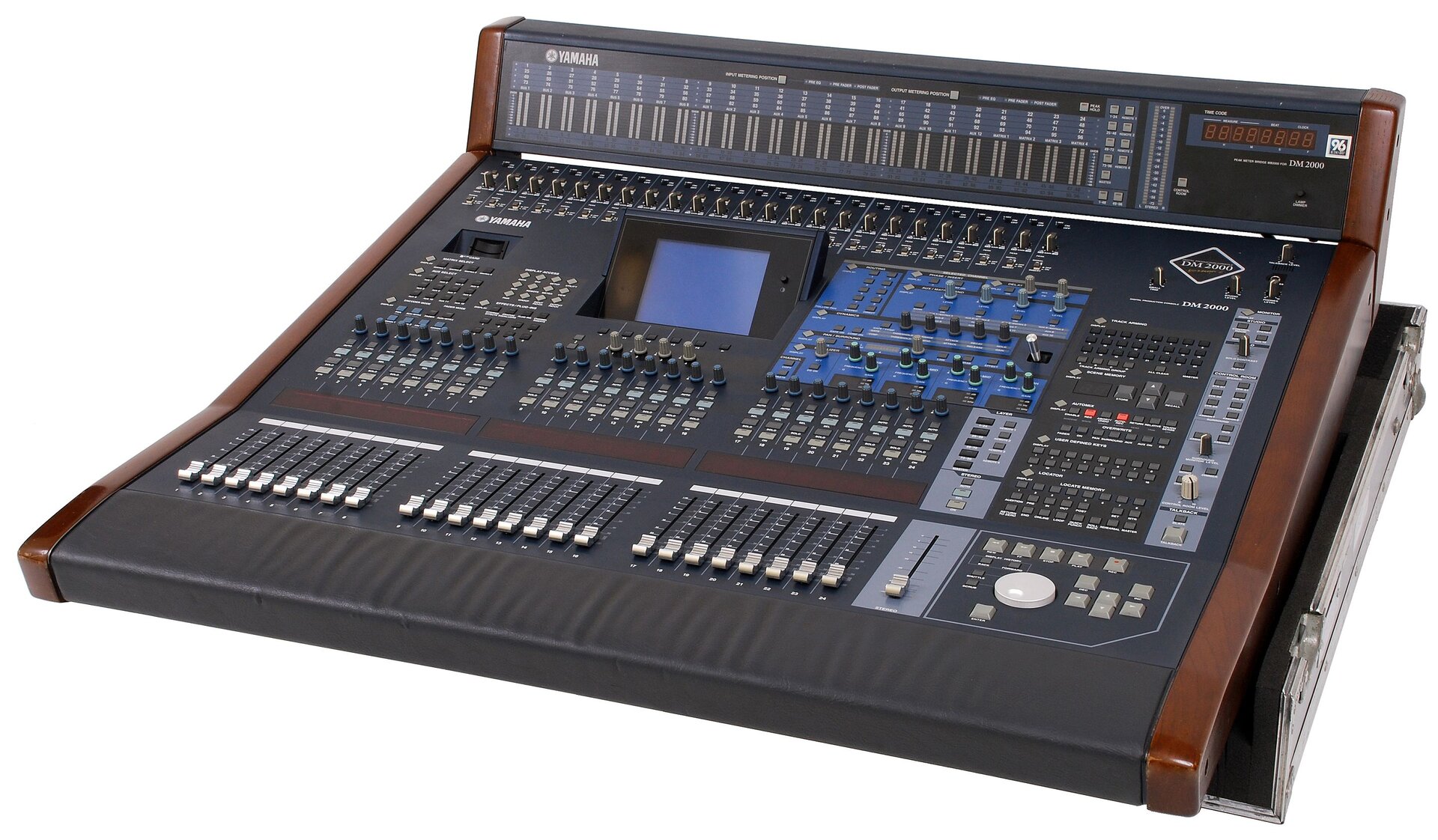

To analogowe lub cyfrowe (obecnie częściej spotykane) urządzenie do sumowania wielu sygnałów/źródeł dźwiękuźródło dźwiękuźródeł dźwięku, ich wzmacniania, obróbki dynamicznej i dystrybucji w postaci liniowej lub cyfrowej do innych urządzeń (nagłaśniających, rejestrujących).

R1ESSugwtS5OC

Na zdjęciu widoczny jest mikser cyfrowy. Ma kształt czarnego prostopadłościanu w ujęciu trzy czwarte, z odchylonym do góry tylnim, krótszym bokiem. Na urządzeniu widoczna jest duża ilość suwaków, pokręteł, lampek sygnalizacyjnych, przycisków. W górnej części widoczny niebieski prostokąt wpisany w czarny prostokąt – ekran, na prawo od którego niebieski prostokąt z dużą ilością przycisków i pokręteł.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

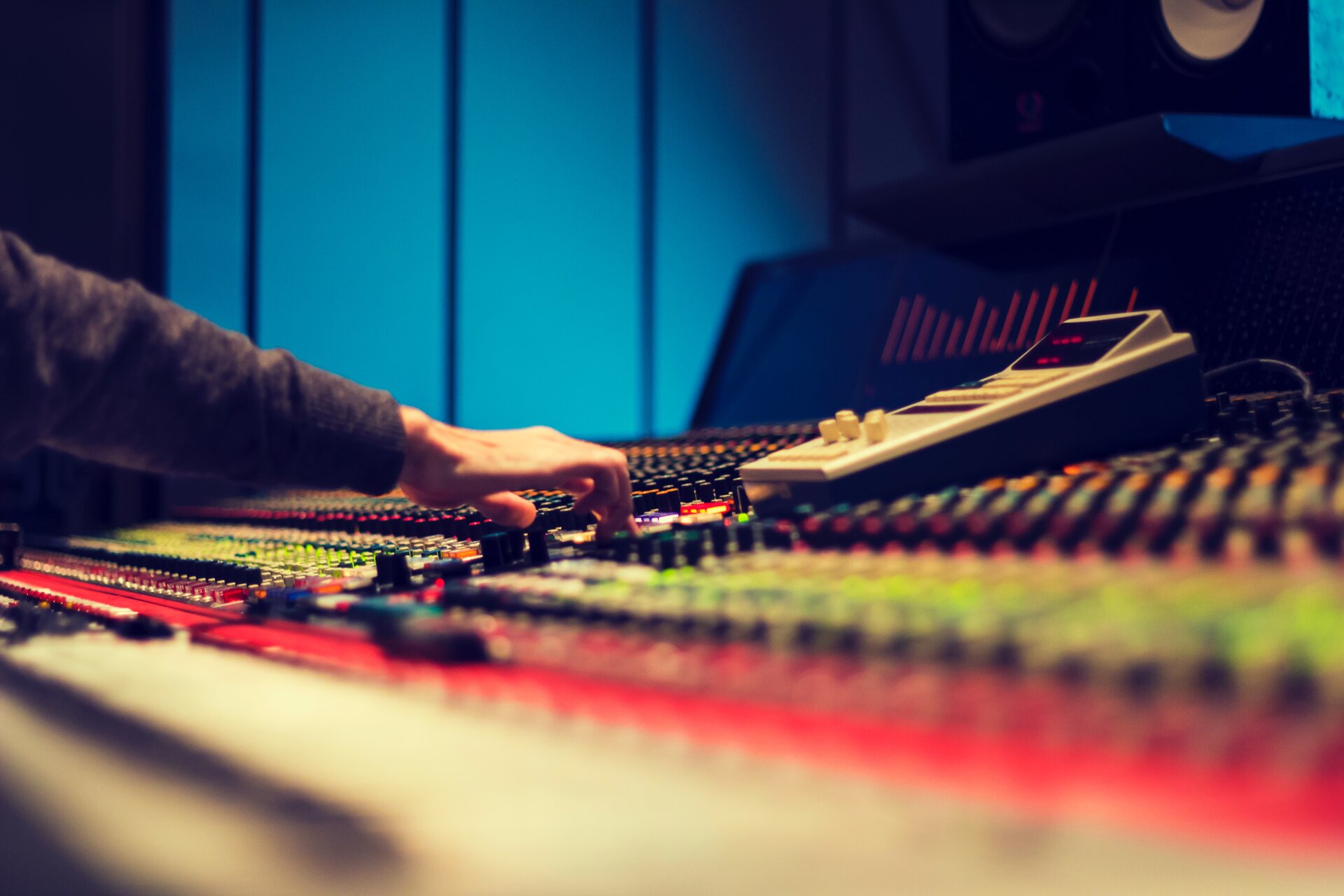

To zabieg polegający na mieszaniu wielu źródeł dźwiękuźródło dźwiękuźródeł dźwięku, poprzez ustawianie poziomów głośności lub panoramy ścieżki, aby stworzyły jedną, spójną całość brzmieniową.

RlmLvngY4I6wA

Na zdjęciu widoczny jest mikser cyfrowy z dużą ilością suwaków, pokrętem, lampek sygnalizacyjnych, przycisków w kolorze beżowym, czerwonym, zielonym i czarnym. Po lewej stronie widoczne przedramię w czarnej koszuli, z odsłoniętą dłonią przesuwającą suwaki na mikserze. W tle widoczna niebieska ściana podzielona pionowymi ciemnoniebieskimi liniami. W prawym, górnym rogu monitor.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Zestawy głośnikowegłośnikgłośnikowe dedykowane do odsłuchu dźwiękudźwiękdźwięku w studio dźwiękowym. Powinny charakteryzować się wyrównanym pasmem częstotliwościowymczęstotliwośćczęstotliwościowym i precyzją wykonania, co pozwala na dobrą kontrolę dźwiękudźwiękdźwięku przez wykorzystującego je realizatora/montażystę.

RVvPzmyjR6HA4

Na zdjęciu widoczne są dwa głośniki kolumnowe w pomieszczeniu. Po lewej frontalnie ustawiony srebrny głośnik, w którego górnej części znajduje się okrągły element z kratownicą, poniżej którego znajdują się trzy okrągłe membrany. Głośnik jest ustawiony na czarnej prostopadłościennej podstawie. Po prawej czarny głośnik w ujęciu trzy czwarte, w którego górnej części znajduje się okrągły element z kratownicą, poniżej którego znajdują się trzy okrągłe membrany. Głośnik jest ustawiony na czarnej prostopadłościennej podstawie. Głośniki stoją na drewnianej podłodze w kolorze beżowym, zaś za głośnikami znajdują się duże, prostokątne, szare panele wygłuszające.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Termin branżowy. Potoczna nazwa systemu PAsystem PAsystemu PA lub czynności polegającej na realizacji wydarzenia, koncertu przez realizatora dźwiękudźwiękdźwięku.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Różnica potencjałów elektrycznych między dwoma punktami obwodu elektrycznego lub pola elektrycznego. Napięcie elektryczne jest opisywane symbolem U. Jest to stosunek pracy wykonanej przeciwko polu podczas przenoszenia ładunku elektrycznego między punktami, dla których określa się napięcie, do wartości tego ładunku.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Miara energii fali akustycznej, przepływającej w ciągu 1 sekundy przez powierzchnię 1 mIndeks górny 2².

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Potocznie to „wysyłka po tłumiku”. Proporcje sygnału ze ścieżki i sygnału kierowanego z tej ścieżki na kanał pomocniczy (auxAUXaux/send) pozostają niezmienne.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Potocznie to „wysyłka przed tłumikiem”. W takiej konfiguracji tłumik na ścieżce nie ma wpływu na poziom sygnału kierowanego ze ścieżki na kanał pomocniczy (auxAUXaux/send).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

To prędkość fali dźwiękowejfala dźwiękowafali dźwiękowej w danym ośrodku. Przykładowo w powietrzu o temperaturze 20℃ fala dźwiękowafala dźwiękowafala dźwiękowa porusza się z prędkością 343,8 metrów na sekundę.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie do przetwarzania dźwiękudźwiękdźwięku, którego zadaniem jest „oszukanie” naszego mózgu, wykorzystując do tego celu właściwości naszego słyszenia. Podstawowym działaniem większości procesorów psychoakustycznych jest manipulacja zależnościami fazowymi nałożonych na siebie: sygnału podstawowego i jego, często licznych, kopii.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie wzmacniające sygnał przetwornikaprzetwornikprzetwornika akustycznego, np. mikrofonumikrofonmikrofonu, do poziomu liniowego.

RM5igUIA58ifm

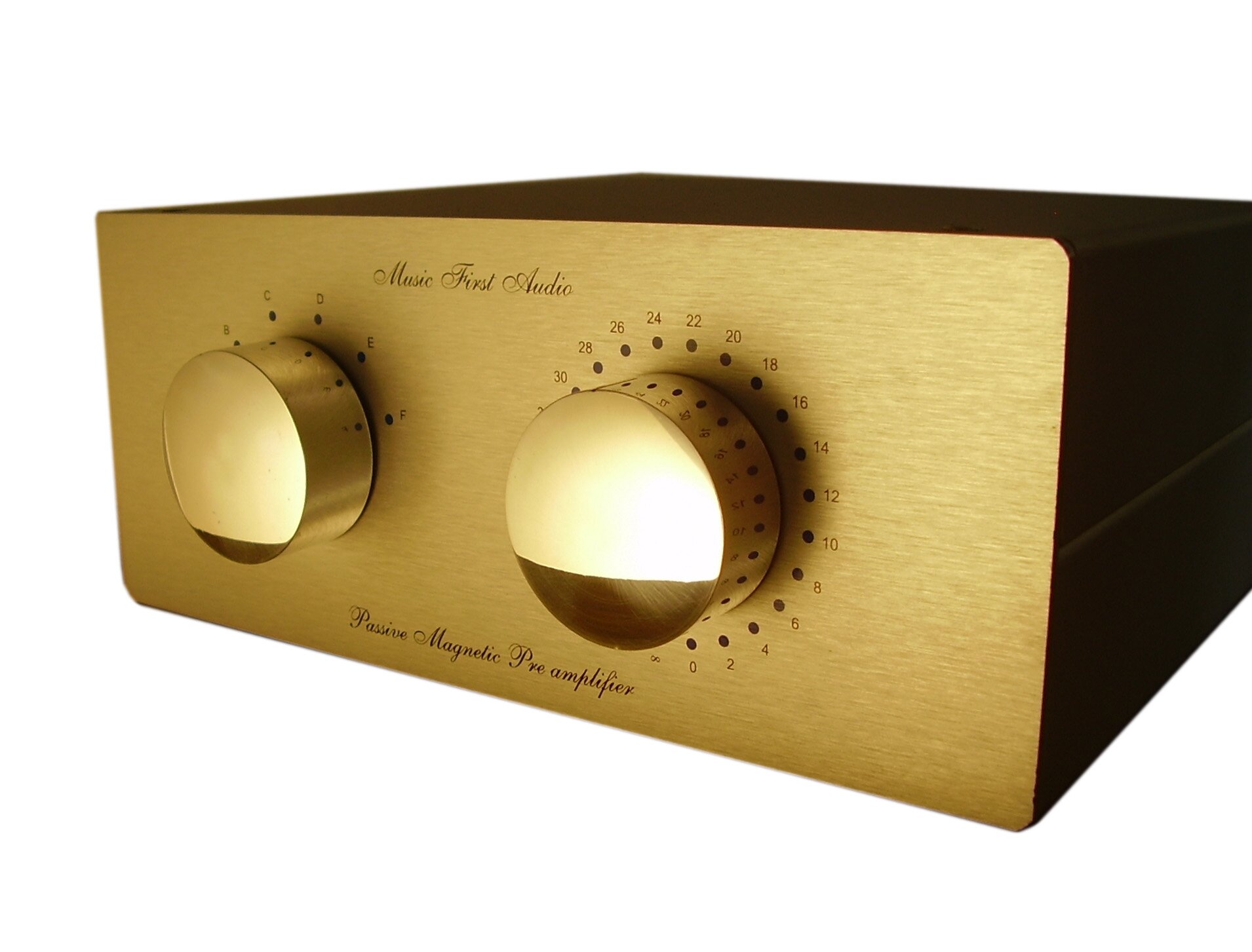

Na zdjęciu widoczny jest przedwzmacniacz. Ma kształt czarnego prostopadłościanu w ujęciu trzy czwarte, z frontalną ścianą w kolorze złotym. Na ścianie w kolorze złotym widoczne są dwa duże, złote pokrętła. Wokół górnej części pokrętła po lewej widoczne są promieniście ułożone małe, czarne punkty z cyframi. Wokół pokrętła po prawej widoczne są promieniście ułożone małe, czarne punkty z cyframi. Powyżej i poniżej pokręteł widoczne są napisy.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Rozpatrywana w procesie analizy predykcyjnej przestrzeń, w której odbywa się dane zdarzenie dźwiękowe. Może to być np. hala koncertowa, stadion, klub.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

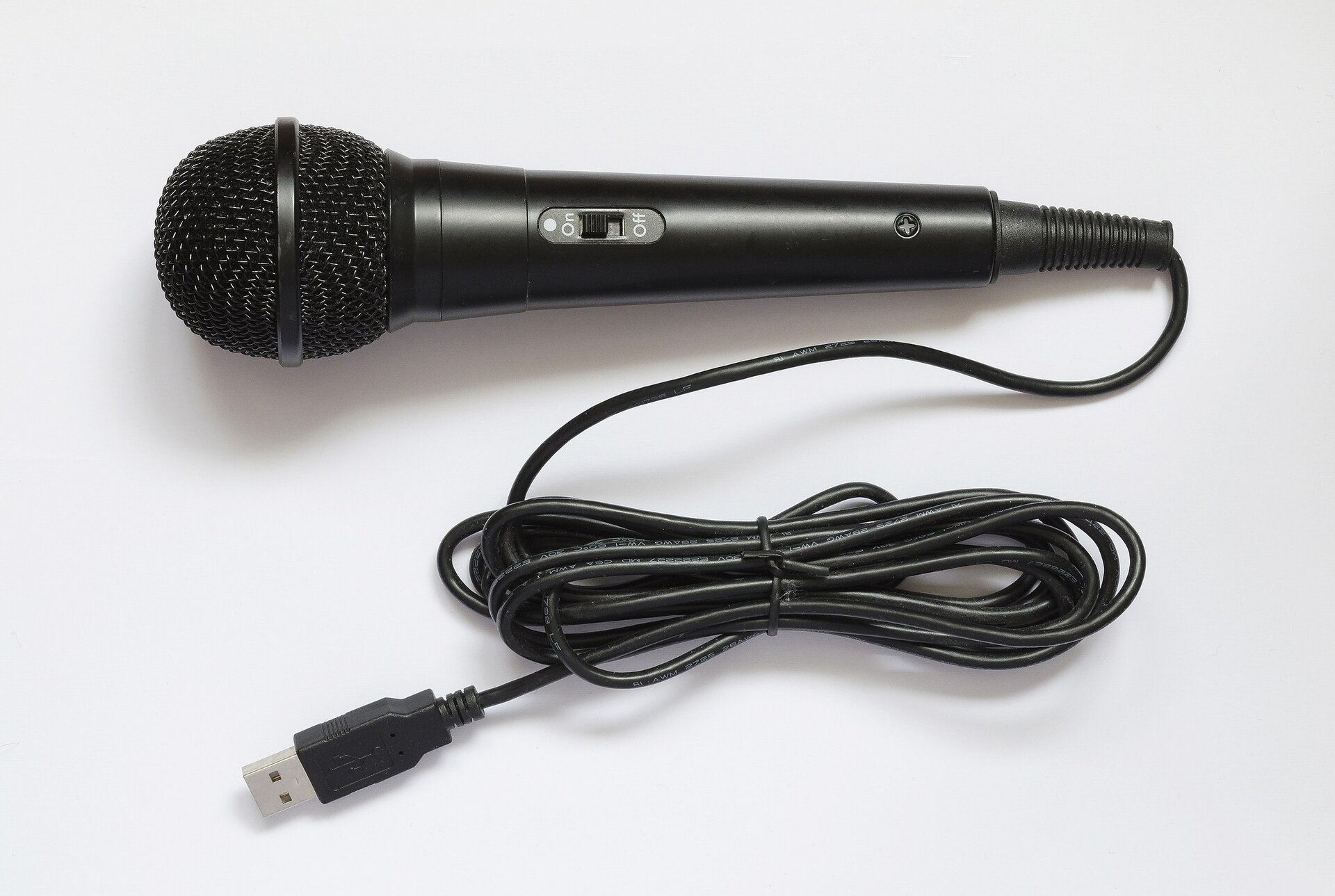

Urządzenie przetwarzające prąd elektryczny na fale dźwiękowefala dźwiękowafale dźwiękowe i odwrotnie. Najpopularniejszymi wejściowymi przetwornikami elektroakustycznymi, zamieniającymi dźwiękdźwiękdźwięk na sygnał elektryczny, są mikrofonymikrofonmikrofony.

Rd2UfIFN6M6HH

Na zdjęciu widoczny jest mikrofon ustawiony w poziomie. W górnej części widoczna jest czarna kulista membrana, wykonana z plecionki cienkich drucików, obwiedziona pośrodku czarnym paskiem. Do membrany przyłączona jest wąska pionowa cewka o walcowatym kształcie, w czarnej obudowie, służącej jako rękojeść, z elipsoidalnym włącznikiem on/off. W dolnej części widoczny jest czarny przewód odchodzący od cewki i kończący się wtyczką USB.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

PrzetwornikprzetwornikPrzetwornik AD (z ang. analog to digital), czyli analogowy‑cyfrowy, to układ służący do zamiany sygnału analogowego na sygnał cyfrowy.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Przewód przeznaczony do przesyłania sygnału liniowegosygnał liniowysygnału liniowego. Zwykle wyposażony we wtyki typu: jack (instrumentalne – symetrycznewejścia symetryczne/niesymetrycznesymetryczne i niesymetrycznewejścia symetryczne/niesymetryczneniesymetryczne), chinch (w amatorskim audio), dawniej DIN oraz cały katalog złącz wieloparowychprzewód wieloparowywieloparowych (m.in. D‑sub 26 – popularne w połączeniach studyjnych).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Potocznie i branżowo „pytapytapyta”. To przewódprzewód sygnałowy, liniowyprzewód łączący scenę ze stanowiskiem FOHFOHFOH (skrót od ang. Front of House, czyli stanowisko i zakres pracy głównego realizatora nagłośnienianagłośnienienagłośnienia). Służy do przesyłu sygnałów z przetwornikówprzetwornikprzetworników (mikrofonówmikrofonmikrofonów) i instrumentów do mikseramiksermiksera i do tzw. powrotów sygnałów, które zasilają system odsłuchowysystemy odsłuchowesystem odsłuchowy w przypadku braku oddzielnego mikseramiksermiksera odsłuchowego.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Potoczne i branżowe określenie przewodu wieloparowegoprzewód wieloparowyprzewodu wieloparowego łączącego scenę ze stanowiskiem FOHFOHFOH (skrót od ang. Front of House, czyli stanowisko i zakres pracy głównego realizatora nagłośnienianagłośnienienagłośnienia). Służy do przesyłu sygnałów z przetwornikówprzetwornikprzetworników (mikrofonówmikrofonmikrofonów) i instrumentów do mikseramiksermiksera i do tzw. powrotów sygnałów, które zasilają system odsłuchowysystemy odsłuchowesystem odsłuchowy w przypadku braku oddzielnego mikseramiksermiksera odsłuchowego. Określenie „pyta” obejmuje całość ustroju, czyli również stage -box z jednej strony przewodu i konektory z drugiej.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Pogłos dodawany do sygnału monitorowego lub frontowego. Jego zadaniem jest zwiększenie komfortu pracy artysty na żywo (w odsłuchach) oraz kreowanie przestrzeni akustycznejprzestrzeń akustycznaprzestrzeni akustycznej w miksie głównym. Podstawowy i najczęściej używany procesor efektowy w praktyce studyjnej i scenicznej.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie grupujące sygnały mikrofonowesygnał mikrofonowysygnały mikrofonowe/instrumentalne ze sceny/studia i przesyłające je do mikseramiksermiksera za pomocą przewodu wieloparowegoprzewód wieloparowyprzewodu wieloparowego.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie wyposażone w przedwzmacniaczeprzedwzmacniaczprzedwzmacniacze i przetwornikiprzetwornikprzetworniki analogowo‑cyfrowe i cyfrowo‑analogowe (AD i DA), które przesyła sygnał do mikseramiksermiksera już po przetworzeniu do postaci cyfrowej za pomocą przewódówprzewód sygnałowy, liniowyprzewódów typu „skrętka” komputerowa lub światłowódświatłowódświatłowód.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Określenie używane zwykle w odniesieniu do większych mikserówmiksermikserów, np. 24‑kanałowych (i więcej).

Rvtoj0QzgjjUQ

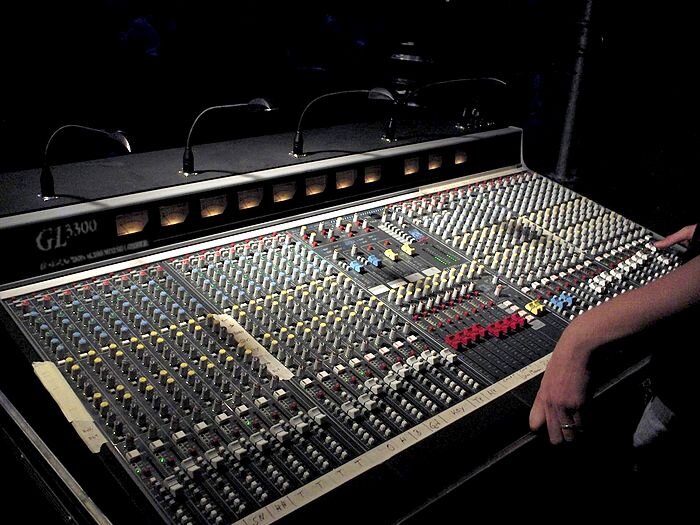

Na zdjęciu widoczny jest mikser cyfrowy, stół mikserski. Ma kształt prostopadłościanu w ujęciu trzy czwarte. Widoczna jest bardzo duża ilość suwaków, pokręteł, lampek sygnalizacyjnych, przycisków w różnych kolorach. W prawej, dolnej części widoczne jest przedramię oparte na oparciu fotela.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Dodatkowy głośnikgłośnikgłośnik superniskotonowy używany w systemach stereo lub wielokanałowych, wykorzystywany do odtwarzania dźwiękówdźwiękdźwięków o niskich częstotliwościachczęstotliwośćczęstotliwościach (20‑250 Hz). W systemach nagłośnieniowych, studyjnych i odsłuchowych górna granica podziału pasma nie przekracza zazwyczaj 100‑160 Hz.

RSOL564LrghnJ

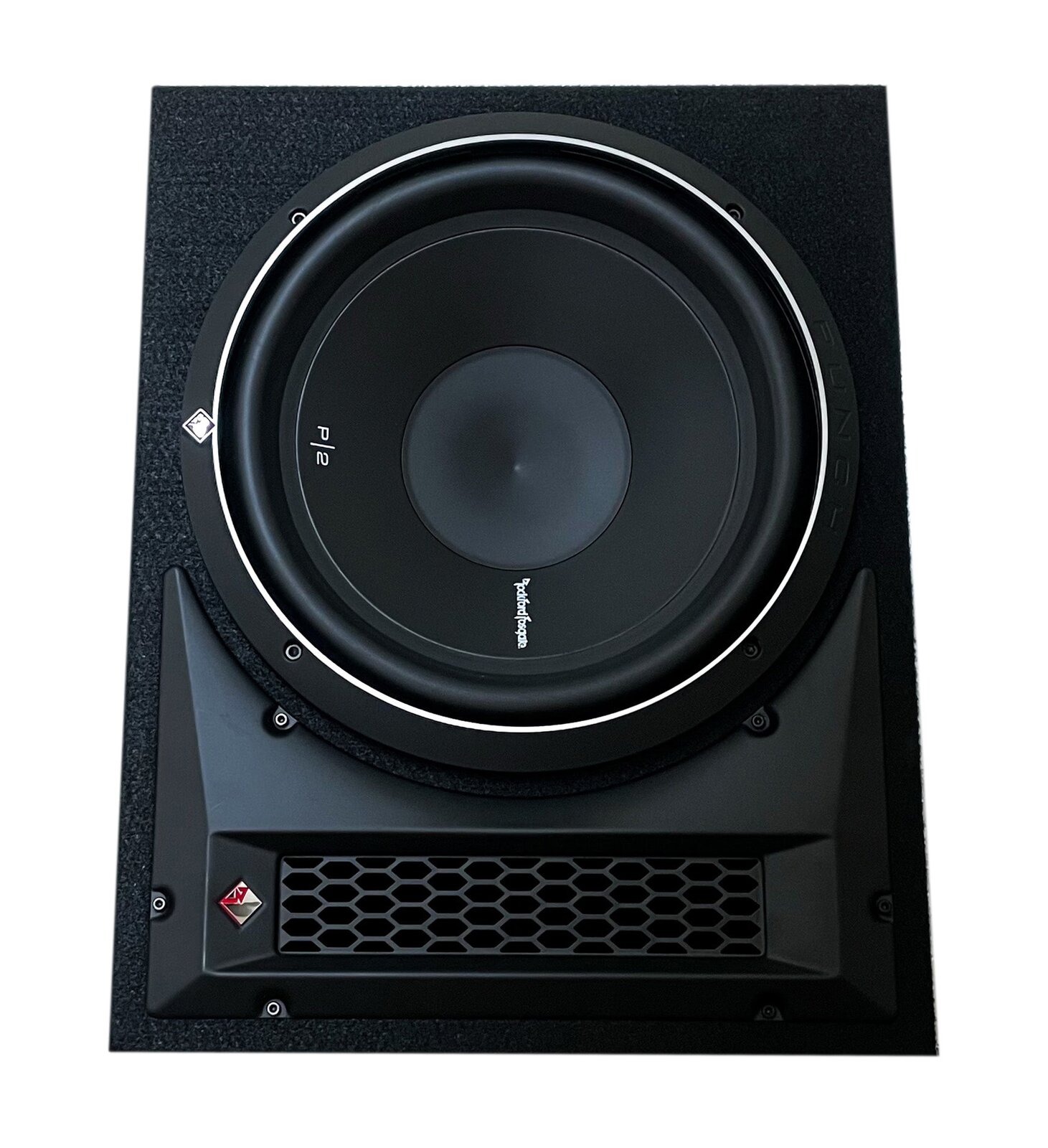

Na zdjęciu widoczny jest prostokątny czarny głośnik. W górnej jego części znajduje się okrągła membrana o średnicy dwóch trzecich wysokości głośnika. Na dole głośnika umieszczony jest duży plastikowy element ze znajdującą się w środku prostokątną kratownicą. Po lewej stronie od kratownicy znajduje się logo o kształcie rombu.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Sygnał elektryczny odwzorowujący przebieg amplitudy drgań fali akustycznej. Sygnał liniowy ma wartość około jednego wolta, co oznacza, że jego poziom jest około 1000 razy wyższy w porównaniu do sygnału mikrofonowegosygnał mikrofonowysygnału mikrofonowego. Sygnał liniowy jest przesyłany z przedwzmacniaczaprzedwzmacniaczprzedwzmacniacza do wzmacniaczawzmacniacz mocywzmacniacza, który następnie zasila głośnikigłośnikgłośniki.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Sygnał elektryczny odwzorowujący przebieg fali akustycznej o poziomie -60 a -40 dBu (dBu, dBV – to jednostki pomiaru decybeli w odniesieniu do napięcianapięcie elektrycznenapięcia).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Sygnał jest symetryzowany poprzez jego duplikację i odwrócenie w fazie. To, po jego desymetryzacji, pozwala wyeliminować zakłócenia pochodzące np. z pola elektromagnetycznego generowanego przez inne urządzenia na scenie lub w studio.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Skrót od ang. Public Address, co oznacza system adresowany publicznie. To system nagłośnieniowy służący do wzmacniania sygnału dźwiękowego w celu propagacji go wśród większej grupy osób.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Inaczej system czynny. To zestawy głośnikowegłośnikgłośnikowe z wbudowanymi wzmacniaczami mocywzmacniacz mocywzmacniaczami mocy.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Inaczej system bierny. To zestawy głośnikowegłośnikgłośnikowe bez wzmacniaczy mocywzmacniacz mocywzmacniaczy mocy. Do ich zasilania są potrzebne wzmacniaczewzmacniacz mocywzmacniacze zewnętrzne.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Rozmaite przewodowe i bezprzewodowe urządzenia służące do monitorowania dźwiękudźwiękdźwięku na scenie lub w studio.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

DźwiękdźwiękDźwięk zawierający wszystkie tony składowe. W zależności od rozkładu amplitudy tonów składowych wyróżniamy szum biały, różowy i czerwony.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

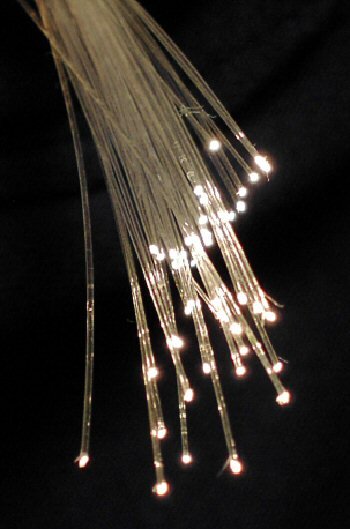

Typ przewoduprzewód sygnałowy, liniowyprzewodu do przesyłania informacji cyfrowej za pomocą impulsów światła.

R18Iitx4Wpv82

Na zdjęciu widoczny jest światłowód, złożony z półprzeźroczystych, cienkich drucików w dużej ilości, z których każdy jest zakończonych podświetlonym na biało punktem.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

W programach DAW to pomocnicza ścieżka w wirtualnej konsoli, która jest wykorzystywana do przetwarzania sygnałów z wybranych innych ścieżek przez umieszczony na niej określony efekt lub zestaw efektów wirtualnych. Do kierowania sygnału z innych ścieżek na tor auxAUXaux/tor wysyłkowy służy zwykle potencjometr oznaczony jako auxAUXaux lub send (pot. „wysyłka”).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Inaczej tor nagraniowy. Szereg urządzeń (od przetwornikaprzetwornikprzetwornika, przez przedwzmacniaczprzedwzmacniaczprzedwzmacniacz, przetwornikiprzetwornikprzetworniki analogowo‑cyfrowe, stół mikserskistół mikserskistół mikserski, wzmacniaczwzmacniacz mocywzmacniacz, aż po głośnikigłośnikgłośniki) oraz wyposażenie pomocnicze (np. przewodyprzewód sygnałowy, liniowyprzewody), które służą do przetwarzania dźwiękudźwiękdźwięku.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

To urządzenie na początku toru audio, np. mikrofonmikrofonmikrofon, przetwornikprzetwornikprzetwornik gitarowy itp.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Wejścia urządzeń przystosowane do ustandaryzowanego poziomu liniowego, czyli -10 dBV dla urządzeń konsumenckich i +4 dBu dla sprzętu z sektora pro, np. stoły mikserskiestół mikserskistoły mikserskie (dBu, dBV – jednostki pomiaru decybeli w odniesieniu do napięcianapięcie elektrycznenapięcia).

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Wejścia i wyjścia sygnałowe podające sygnał jako symetryczny lub niesymetryczny. Sygnał jest symetryzowany poprzez jego duplikacje i odwrócenie w fazie, co po jego desymetryzacji pozwala wyeliminować zakłócenia pochodzące np. z pola elektromagnetycznego generowanego przez inne urządzenia na scenie lub w studio.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Urządzenie wzmacniające sygnał liniowysygnał liniowysygnał liniowy do poziomu głośnikowegogłośnikgłośnikowego, odpowiadające za poziom natężenia dźwiękunatężenie dźwiękunatężenia dźwięku.

RjNZpyoOwxiKA

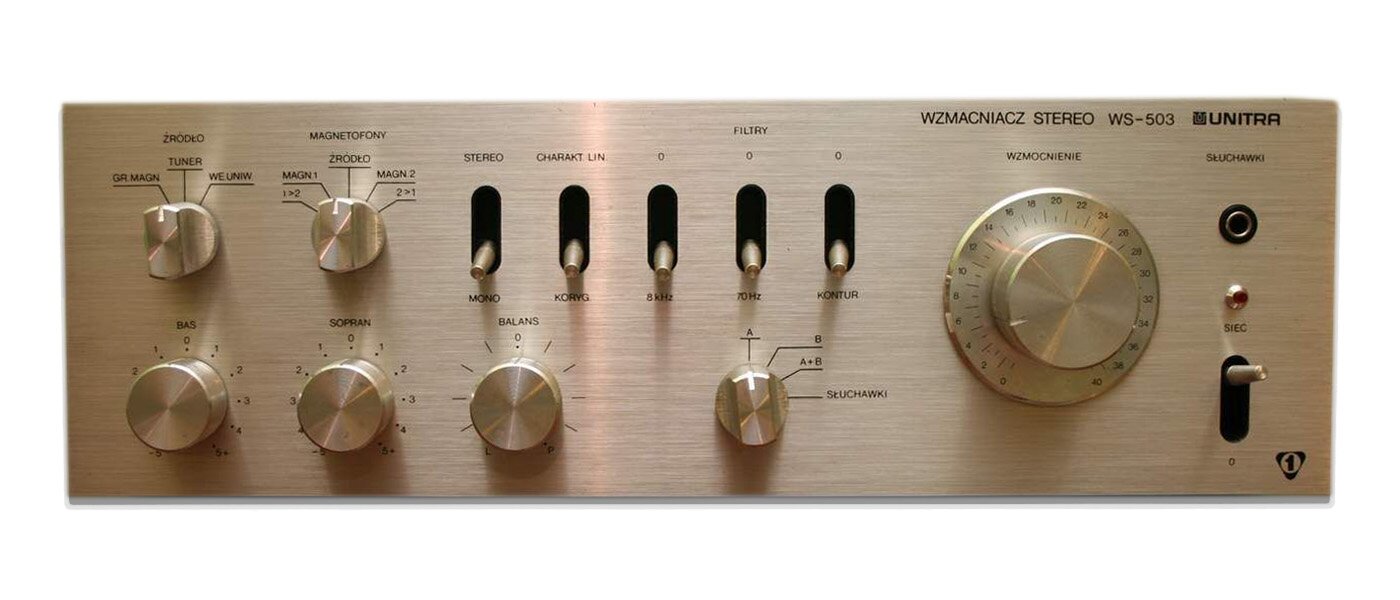

Na zdjęciu widoczny jest prostokątny panel wzmacniacza mocy w kolorze srebrnym. Na panelu w górnej części, od lewej widoczne są dwa okrągłe pokrętła, powyżej których znajdują się nieczytelne napisy. Na prawo od nich widocznej jest pięć suwaków, powyżej których znajdują się nieczytelne napisy. Na panelu w dolnej części, od lewej widoczne są cztery okrągłe pokrętła, powyżej których znajdują się nieczytelne napisy. Na prawo widoczne jest jedno duże, okrągłe pokrętło, powyżej którego znajduje się napis Wzmacniacz stereo WS‑503 i nazwa firmy. Na prawo od pokrętła od góry – czarne kółko – gniazdko, małe czarne kółko i suwak.

• Film edukacyjny - Elementy toru fonicznego – podstawowe zagadnieniaDq8NQMp5PFilm edukacyjny - Elementy toru fonicznego – podstawowe zagadnienia

Oznacza ośrodek emitujący drgania, które wywołują falę akustyczną. W wymiarze ludzkiej percepcji są to drgania wywołujące wrażenia słuchowe.
