Ceramiczne powłoki podkładowe stanowiące pokrycie czerepu i najczęściej będące podłożem dla nakładanego na nie szkliwaSzkliwoszkliwa. Stosowane są do pokrywania płytek okładzinowych, wyrobów garncarskich, porcelanowych i kafli. W skład zestawu angoby wchodzą rozdrobnione gliny, kaoliny, skalenie i fryty. Angoby i szkliwaSzkliwoszkliwa poprawiają parametry techniczne oraz walory estetyczne wyrobów ceramicznych.

Materiał multimedialny: Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego.

Przeznaczona jest do szybkiego i dokładnego wyznaczania masy w zakresie Min do Max charakterystycznego dla danego zakresu pomiarowego wagi. Waga ta pozwala między innymi na dokładny pomiar aplikacji szkliwaSzkliwoszkliwa na dany produkt ceramiczny.

Materiał multimedialny: Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego.

Urządzenie do nanoszenia angobyAngobyangoby i szkliwaSzkliwoszkliwa. Nanoszenie angobyAngobyangoby i szkliwaSzkliwoszkliwa kabiną dyskową polega na tym, że powstawanie kropel angobyAngobyangoby zachodzi wskutek siły odśrodkowej wytwarzanej przez dysk obracający się z wysoką prędkością wokół swojej osi.

Materiał multimedialny: Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego.

Urządzenie do szkliwienia metodą natryskową. Służy do nanoszenia w układzie ciągłym szkliwaSzkliwoszkliwa i angobyAngobyangoby na powierzchnię wyrobów ceramicznych. Zawiesina szkliwaSzkliwoszkliwa lub angobyAngobyangoby podawana jest do urządzenia przy pomocy pompy i metodą natryskową przez dysze pistoletów aplikowana jest na powierzchnię wyrobu ceramicznego.

Materiał multimedialny: Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego.

Oznacza wymiary, przyporządkowując płytki do odpowiednich kalibrów (tj. dopuszczalnych zakresów dla wymiaru badanej płytki).

Materiał multimedialny: Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

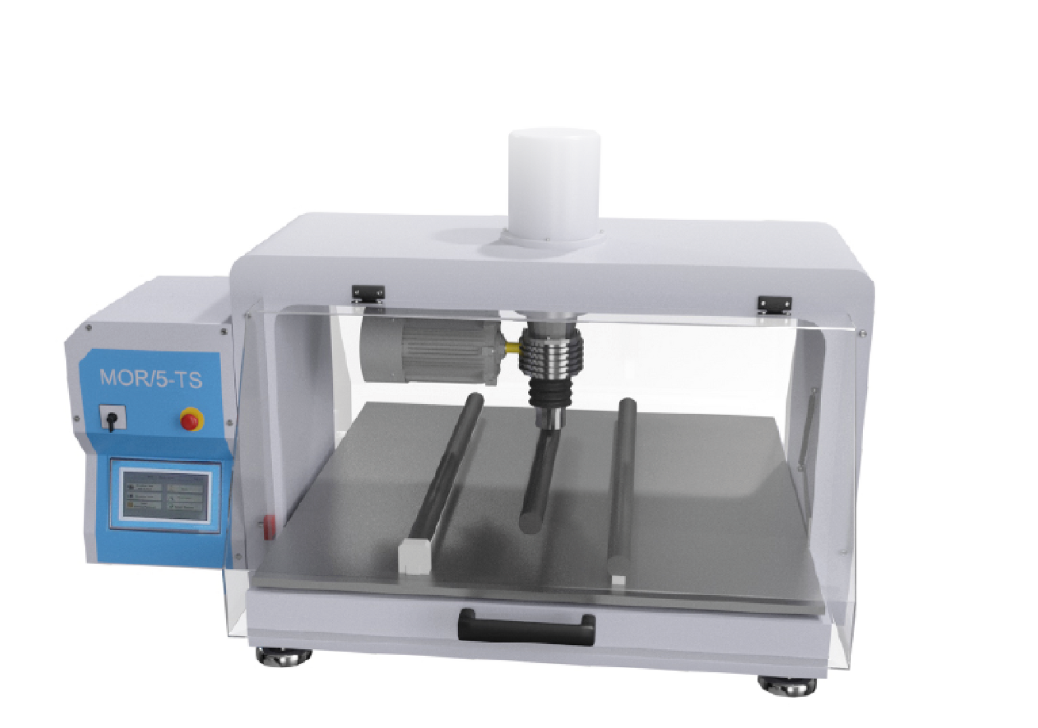

Urządzenie przeznaczone jest do wykonywania kontroli wytrzymałości mechanicznej materiałów ceramicznych po obróbce termicznej. Łamacz umożliwia oznaczenie obciążenia łamiącego, pod jakim badana próbka uległa złamaniu oraz wyliczenie siły łamiącej i wytrzymałości na zginanie.

R1TB8c8MWzA3B

Ilustracja przedstawia urządzenie. To łamacz. Jest to maszyna o kształcie sześcianu z przeszklonym frontem. Wewnątrz jej znajduje się ramię, do którego przymocowana jest czarna rurka. Po jej lewej stronie znajduje się niebieski panel z napisem: MOR/5‑TS. Na panelu tym znajduje się również pokrętło, czerwony przycisk oraz mały ekran.

Materiał multimedialny: Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

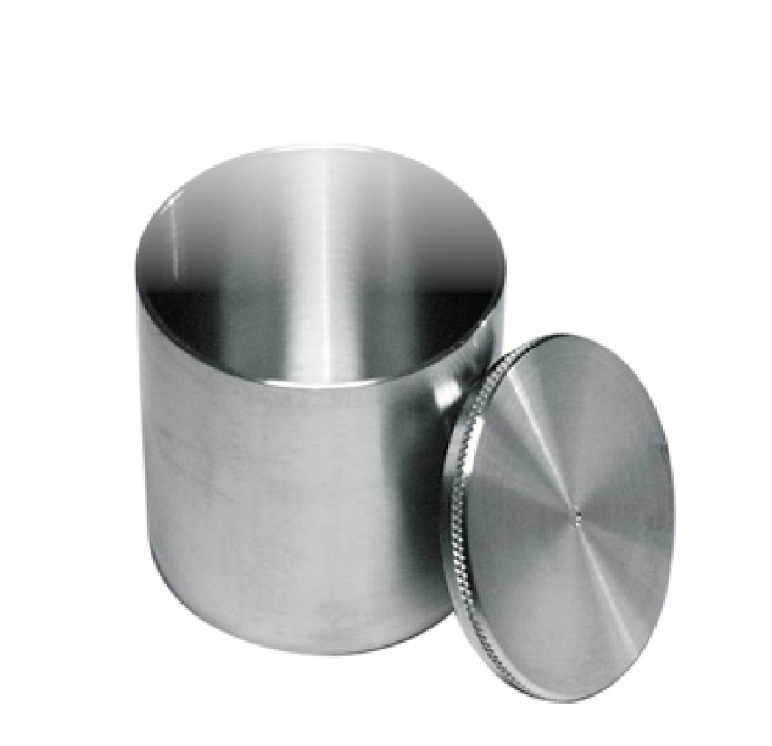

Służy do oznaczania gęstości masy lejnej. Naczynie pozwala na dokładny pomiar masy cieczy przy ściśle określonej objętości. Metoda piknometryczna jest jednym z najprostszych sposobów wyznaczania gęstości cieczy.

RvopJf0InMC3U

Ilustracja przedstawia piknometr. Zbudowany jest on z walcowatego, stalowego pojemnika i okrągłej pokrywy, na środku której znajduje się niewielki otwór.

Materiał multimedialny:
Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego,
Sekwencje filmoweDe3u3ScITSekwencje filmowe: Pomiar parametrów na linii szkliwierskiej,
Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

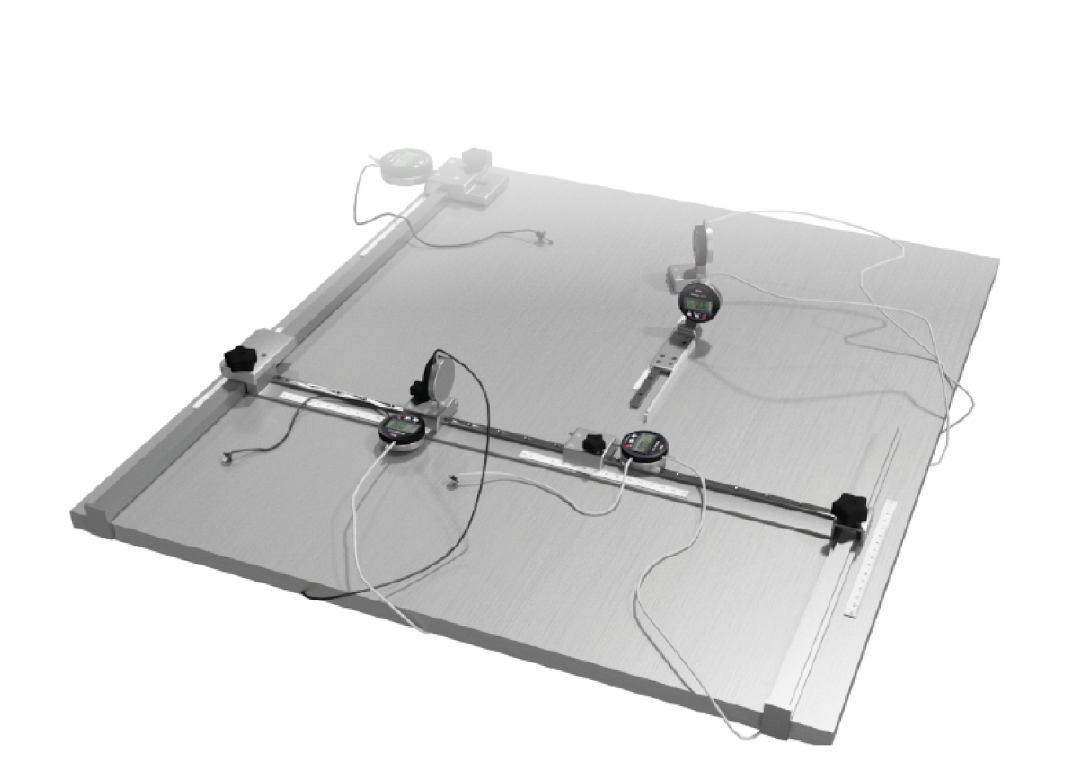

Urządzenie, które służy do precyzyjnego pomiaru powierzchni (np. płytek ceramicznych), a mianowicie: pomiaru krzywizny boków, pomiaru odchylenia naroży od kąta prostego, pomiaru płaskości powierzchni.

ROD6RIe2JZOfg

Ilustracja przedstawia urządzenie. To planimetr. Jest to duże prostokątne metalowe urządzenie. Na urządzeniu tym znajduje się wiele miarek oraz czujników, rozmieszczonych na całej prostokątnej powierzchni.

Materiał multimedialny: Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

Urządzenie służące do aplikacji szkliwaSzkliwoszkliwa poprzez nałożenie w sposób jednolity, po utworzeniu płaszcza kurtyny o pożądanej grubości warstwy szkliwaSzkliwoszkliwa na wyrób ceramiczny.

Materiał multimedialny: Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego.

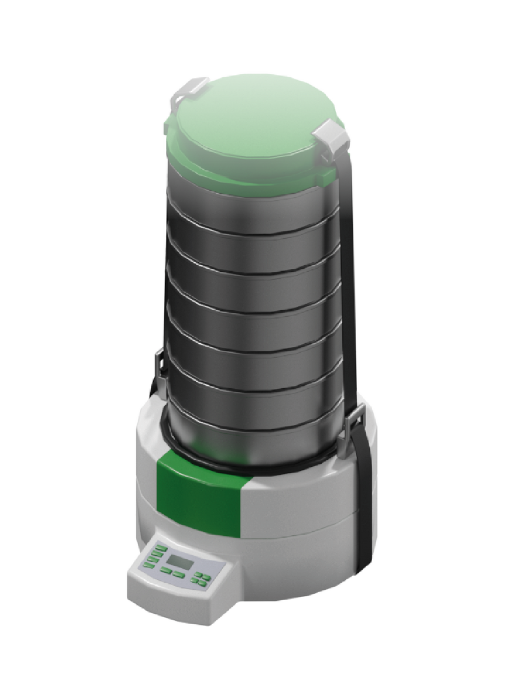

Służy do oznaczania granulometrii sypkich surowców ceramicznych i półproduktów np. granulatu do produkcji wyrobów ceramicznych.

RwP64cpKcZAKy

Ilustracja przedstawia przesiewacz. To zestaw siedmiu sit umieszczonych jedno na drugim. Na dole urządzenia jest poziomy panel z przyciskami i prostokątnym wyświetlaczem.

Materiał multimedialny: Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

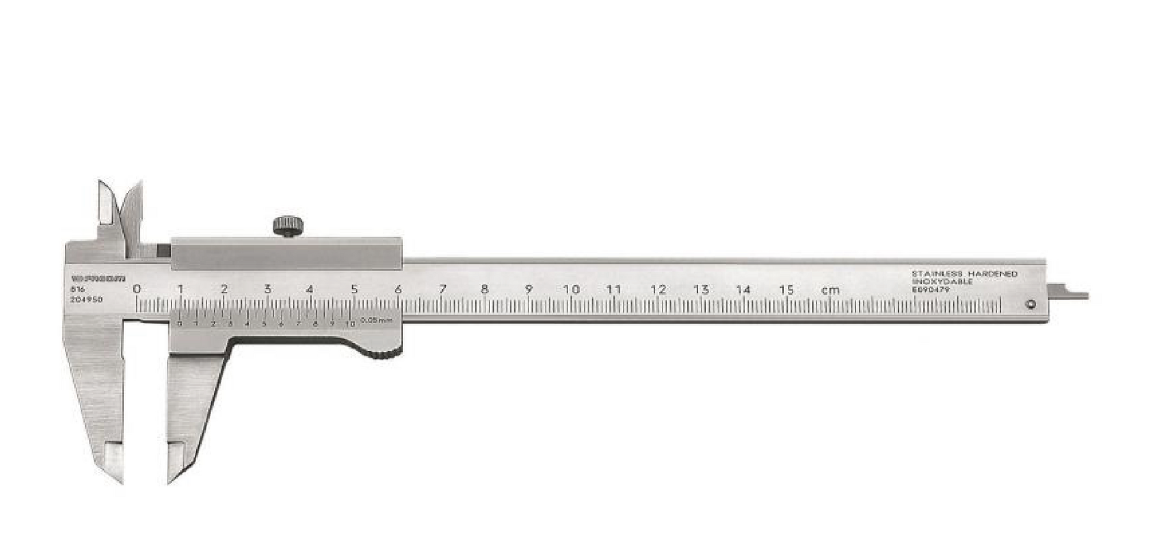

Przyrząd pomiarowy służący do szybkiego pomiaru wytwarzanych elementów umożliwia określenie wymiarów, takich jak: długość, szerokość, grubość.

R1mBbQUw2fYmE

Ilustracja przedstawia urządzenie. To suwmiarka. Jest ona zbudowana z wąskiej, podłużnej prowadnicy ze skalą pomiarową i przesuwanego suwaka. Na jednym z końców znajdują się dwie szczęki służące do pomiaru.

Materiał multimedialny: Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

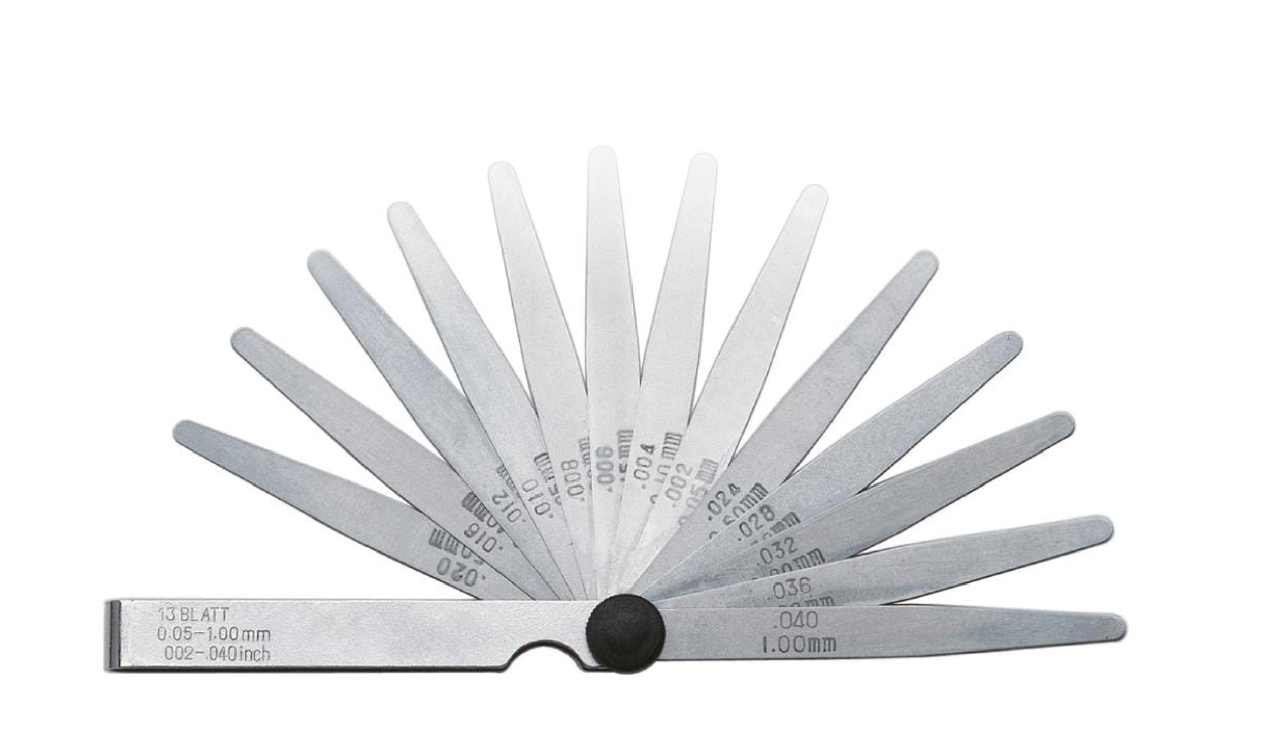

Przyrząd pomiarowy służący do określenia wielkości szczelin lub luzów pomiędzy sąsiadującymi powierzchniami umożliwia szybki pomiar krzywizny płaskich wyrobów ceramicznych. Służy do pomiaru niewielkich, trudno dostępnych wymiarów wewnętrznych, takich jak: szczeliny, podcięcia, rowki lub krzywizny płaskich wyrobów ceramicznych.

R17Ztx5C0QTpt

Ilustracja przedstawia urządzenie. To szczelinomierz. Jest on zbudowany z szeregu podłużnych płytek o różnej grubości, które osadzone są we wspólnej obudowie i spięte stalową osią.

Materiał multimedialny: Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

Zestaw rozdrobnionych składników mineralnych szkłotwórczych i dodatków uszlachetniających. Stanowi ono cienką warstwę na powierzchni wyrobów ceramicznych, nieprzepuszczalną dla cieczy i gazów, którego zadaniem jest nadanie powierzchni odpowiednich właściwości wytrzymałościowych i estetycznych.

Materiał multimedialny: Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego.

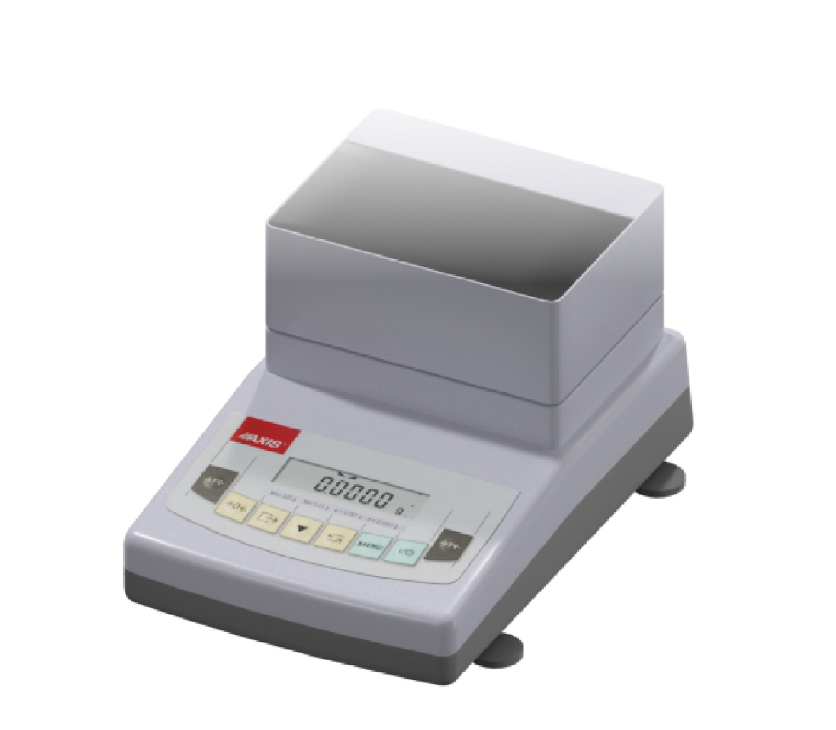

Przeznaczona jest do szybkiej analizy w zakresie oznaczania wilgotności, zawartości masy suchej surowców ceramicznych, mas ceramicznych i granulatu.

R1N3mHMBCoaWi

Ilustracja przedstawia urządzenie – wagosuszarkę. Zbudowana jest ona z poziomego panelu z wyświetlaczem i przyciskami, tuż za nim jest wyższa część z płaską powierzchnią służącą do ważenia.

Materiał multimedialny:
Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego,
Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.

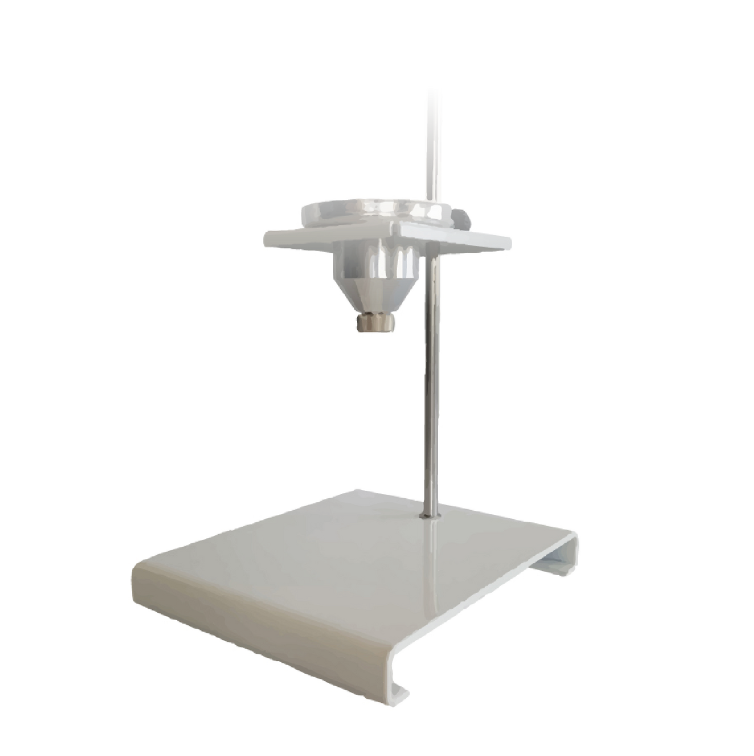

Służy do określania lepkości mediów płynnych (głównie cieczy) przy pomocy kubka Forda. Urządzenie składa się ze statywu, kubka Forda wykonanego z mosiądzu lub aluminium oraz wymiennych końcówek pomiarowych (kalibrowanych dysz) z otworem o średnicy 4 do 8 mm.

R19yyNPYtUib5

Ilustracja przedstawia wiskozymetr. Zbudowany jest on z podstawy i umieszczonego na statywie aluminiowego kubka przypominającego kształtem lejek. Na jego końcu znajduje się niewielka, owalna dysza.

Materiał multimedialny:
Film instruktażowyD1ECR3dG2Film instruktażowy: Kontrola parametrów wybranego procesu technologicznego,
Sekwencje filmoweDe3u3ScITSekwencje filmowe: Pomiar parametrów na linii szkliwierskiej,
Plansza interaktywnaDYri2i8ILPlansza interaktywna: Przyrządy i urządzenia kontrolno‑pomiarowe.
