Zadanie praktyczne – wykonanie bloku kadłuba
TWO.03. Wykonywanie i montaż elementów kadłuba jednostek pływających – monter kadłubów jednostek pływających 721406, technik budowy jednostek pływających 311942
Słownik pojęć dla e‑materiału
część konstrukcji kadłuba statku, składająca się z wielu zmontowanych sekcji o znacznej masie i gabarytach

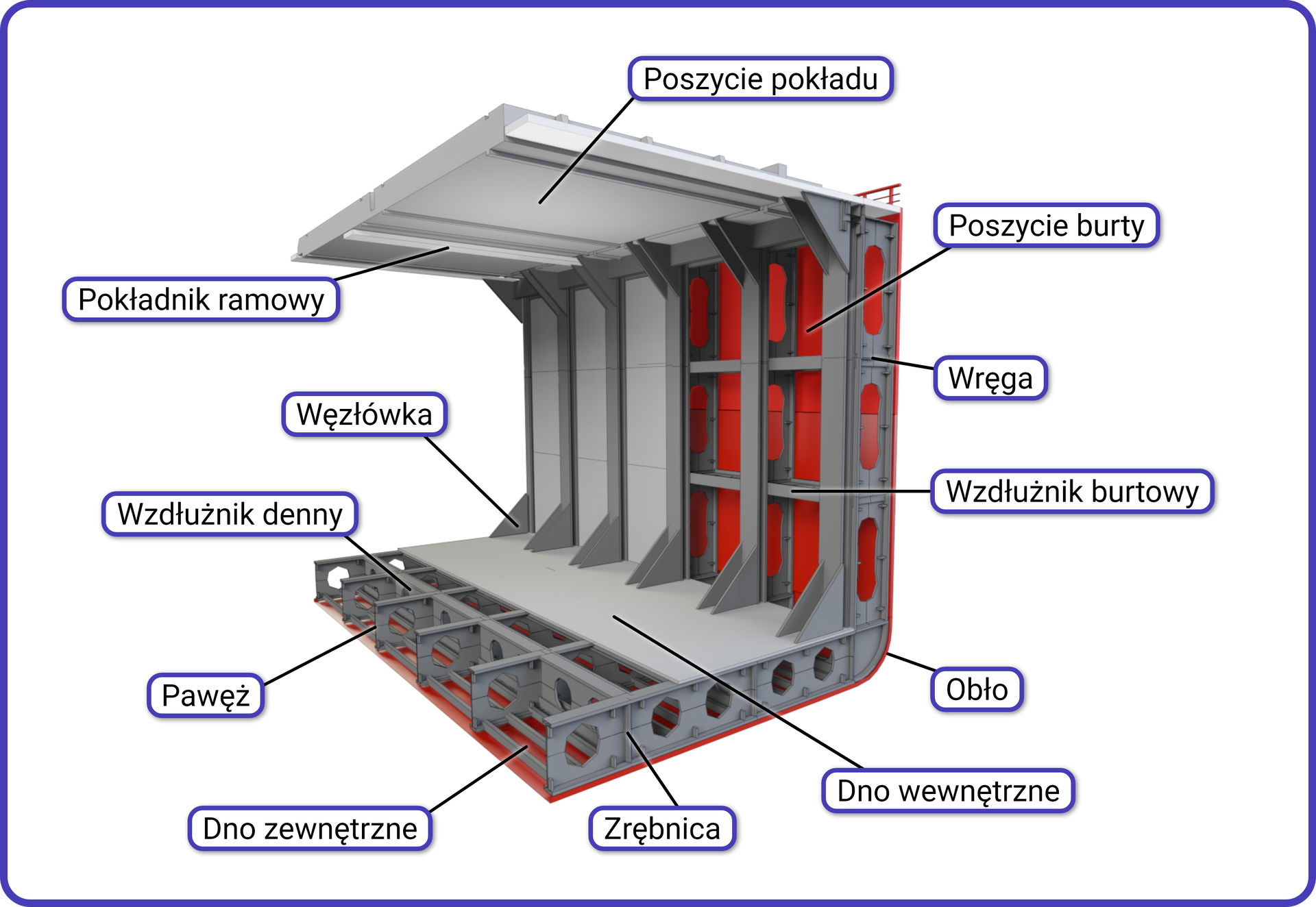

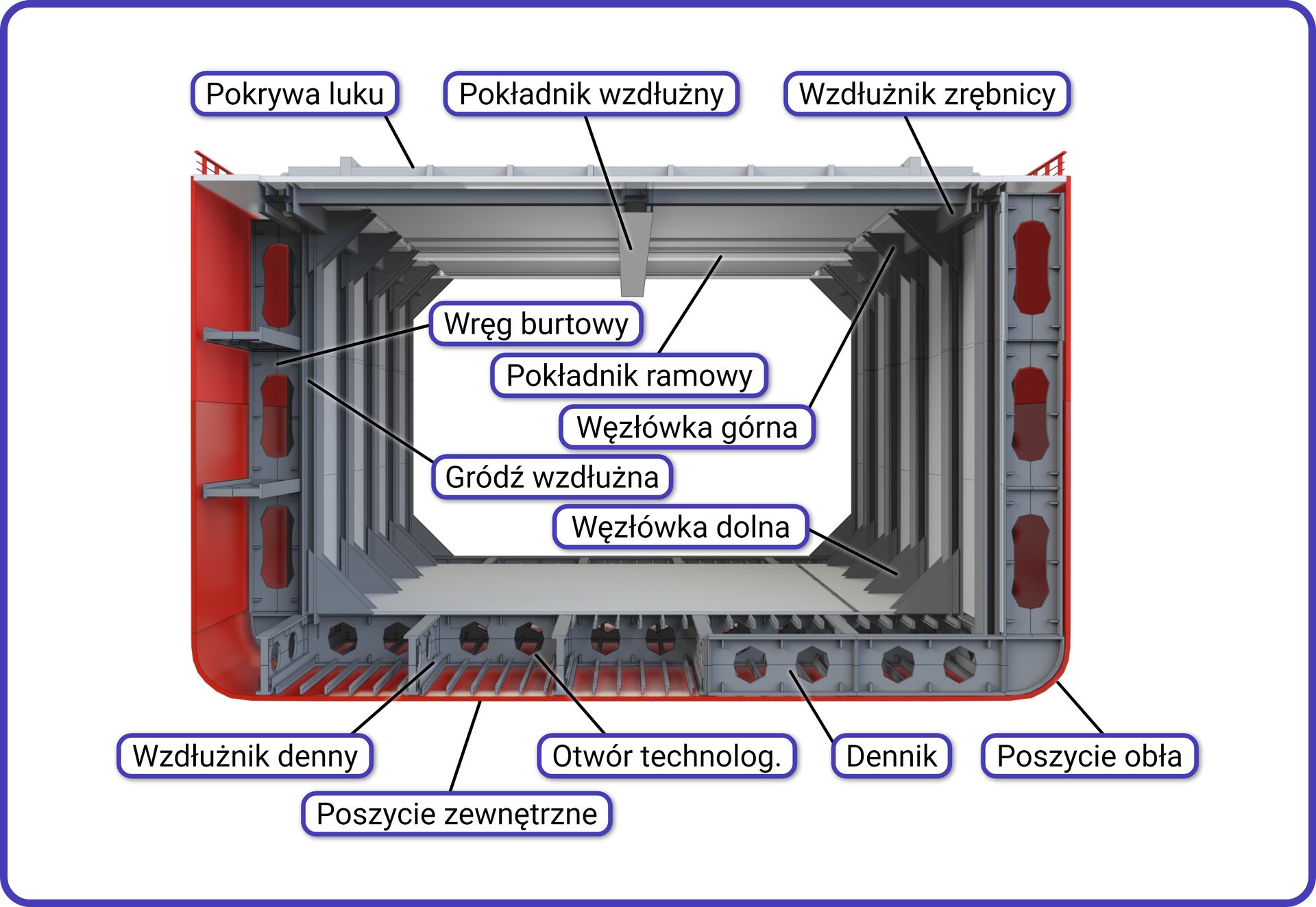

Film „Model bloku kadłuba”Film „Model bloku kadłuba”
boczna strona statku lub jednostki pływającej, zazwyczaj dzielona na burtę sterburtową (prawoburtową) i burtę naburtową (lewoburtową)
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
część szkieletu kadłuba statku; poprzeczne wiązanie mocowane od góry do stępki, które zapewnia oparcie dla poszycia dna kadłuba; stanowi element ramy wręgowej razem z dwoma wręgami i pokładnikiem
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
element konstrukcyjny kadłuba składający się z dna zewnętrznego i wewnętrznego

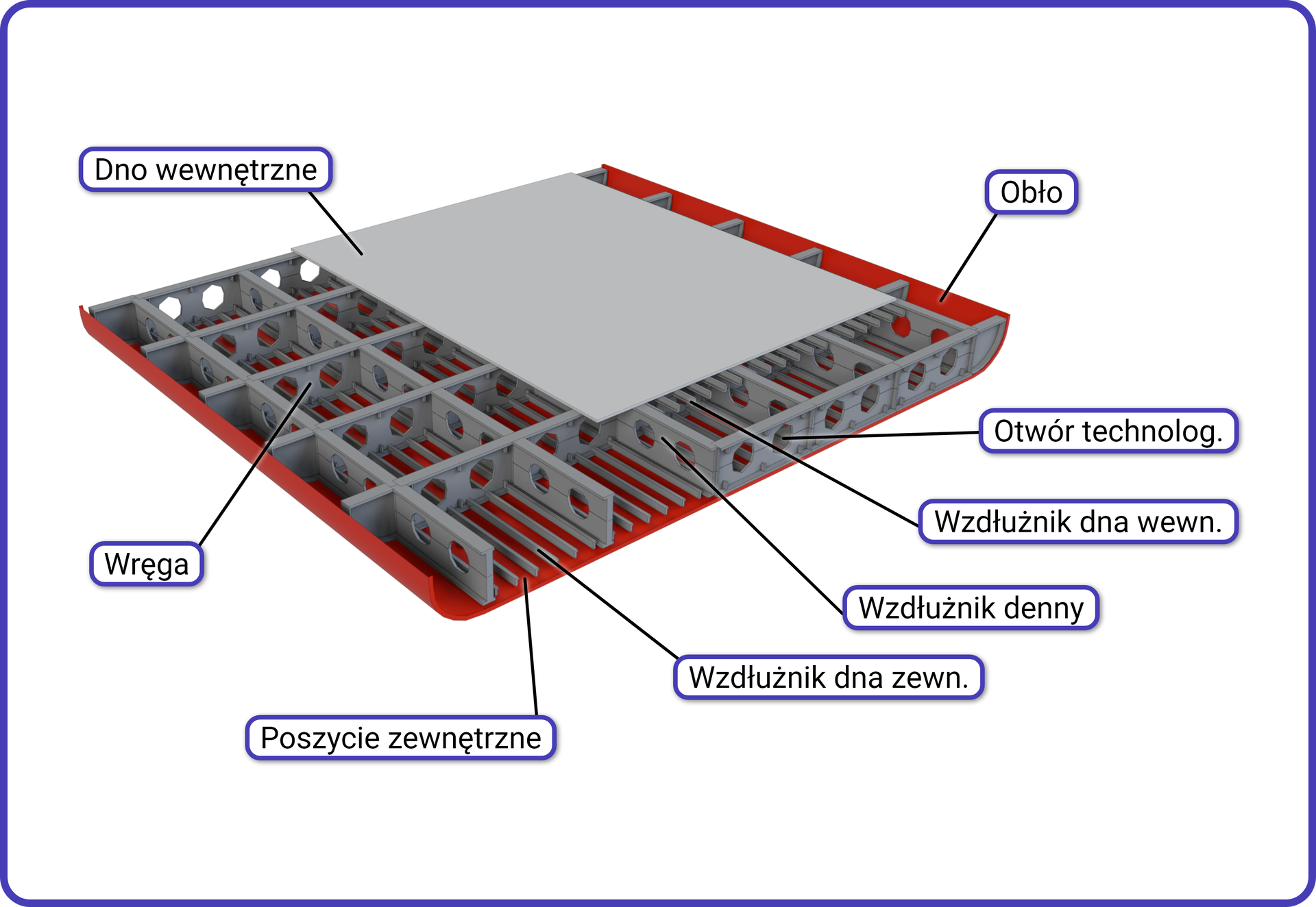

Animacja „Model dna podwójnego kadłuba”Animacja „Model dna podwójnego kadłuba”
sekcja płaska składająca się z płata blach i wzdłużników
Animacja „Model dna podwójnego kadłuba”Animacja „Model dna podwójnego kadłuba”
sekcja płaska składająca się z poszycia, wzdłużników i denników
Animacja „Model dna podwójnego kadłuba”Animacja „Model dna podwójnego kadłuba”
specjalny basen, który można zapełnić wodą lub opróżnić z wody, aby umożliwić naprawy i inne prace na jednostkach pływających
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
pionowa przegroda w postaci ściany umieszczona wzdłużnie bądź poprzecznie wewnątrz kadłuba i dzieląca go na wodoszczelne przedziały
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
konstrukcja przestrzenna statku nadająca mu kształt i zapewniająca pływalność; zbudowany jest z poszycia, pokładów, grodzi
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
element konstrukcji kadłuba łączący płaskie dno z burtą
Gra edukacyjna „Konstrukcje kadłuba”Gra edukacyjna „Konstrukcje kadłuba”
otwór w denniku, wzdłużniku najczęściej owalnego kształtu służący do do komunikacji w czasie budowy kadłuba; w innym przypadku otwór wykonany w konstrukcji kadłuba w celu dostarczenia urządzenia na miejsce montażu
Gra edukacyjna „Konstrukcje kadłuba”Gra edukacyjna „Konstrukcje kadłuba”
zakończenie konstrukcji skrajnika rufowego prostopadłe do lustra wody
Gra edukacyjna „Konstrukcje kadłuba”Gra edukacyjna „Konstrukcje kadłuba”
znormalizowany kształtownik o przekroju zbliżonym do litery „l” z jednostronnym zgrubieniem na jednym z zakończeń
Animacja „Model dna podwójnego kadłuba”Animacja „Model dna podwójnego kadłuba”
jeden z elementów składowych sekcji przestrzennej
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
wodoszczelny pokład biegnący nieprzerwanie przez całą długość statku
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
część pokładu jednostki pływającej, zapewniająca oparcie poszyciu kadłuba poprzez poprzeczne wiązanie pomiędzy burtami
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
powłoka okrywająca od zewnątrz kadłub jednostki pływającej; zapewnia szczelność, pływalność oraz nadaje kształt jednostce pływającej
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
płaszczyzna wzdłużna, przechodząca przez środek symetrii statku oraz dzieląca kadłub na dwie równe części: prawą burta (PB) i lewą burtę (LB)
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
płaski element konstrukcyjny poszycia kadłuba po obróbce wstępnej z usztywnieniami
Animacja „Model dna podwójnego kadłuba”Animacja „Model dna podwójnego kadłuba”
gięty element konstrukcyjny poszycia kadłuba po obróbce wstępnej z usztywnieniami
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
połączenie dwóch materiałów poprzez topienie i zestalanie ich na stałe za pomocą procesu spawania
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
wiązanie, które działa w jednej płaszczyźnie; element wzmacniający połączenie głównej belki szkieletu, czyli stępki (leżącej na dnie wzdłuż osi jednostki) z główną belką rufy, czyli tylnicą, a gdy tej nie ma, to bezpośrednio ze ścianą rufy, czyli pawężą
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
podstawowy poprzeczny element szkieletu statku
Gra edukacyjna „Konstrukcje kadłuba”Gra edukacyjna „Konstrukcje kadłuba”
element umocnienia wzdłużnego kadłuba; belki umiejscowione wzdłuż jednostki pływającej, rozmieszczone symetrycznie od wewnątrz po obu stronach dna, obła i burt lub równolegle do nich we wnętrzu kadłuba; wzdłużniki tworzą wiązania poprzecznych elementów jednostki
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
element konstrukcyjny używany w budownictwie i konstrukcjach stalowych do wzmocnienia i usztywnienia konstrukcji
Film „Model bloku kadłuba”Film „Model bloku kadłuba”
pionowe obramowanie wokół luku zabezpieczające przed zalaniem ładowni wodą zaburtową
Gra edukacyjna „Konstrukcje kadłuba”Gra edukacyjna „Konstrukcje kadłuba”
