ciśnienie na dnie odwiertu

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

ciśnienie panujące w porach skały zbiornikowej wypełnionej płynami złożowymi

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

połączenie odlewu z głowiczką pompową i prewenterem na żerdź dławikową (laskę pompową), z możliwością zamontowania manometru

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

wydobywanie płynu złożowego (ropy naftowej, gazu ziemnego, wody) z odwiertu przy wykorzystaniu energii zawartej w złożu

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

przyrząd służący do ciągnięcia i zapuszczania rur wydobywczych składający się z kadłuba podzielonego na dwie części, trzpienia, zapadki oraz śrub. Kadłub elewatora odlany jest ze staliwa i składa się z dwóch połówek połączonych ze sobą zawiasem. Obie połówki kadłuba zaopatrzone są z przodu w rączki ułatwiające otwarcie i zamknięcie elewatora. Dla zabezpieczenia elewatora przed samoczynnym otwarciem służy zamek składający się z zapadki zaklinowanej na trzpieniu

RAslQ85NbEjWg

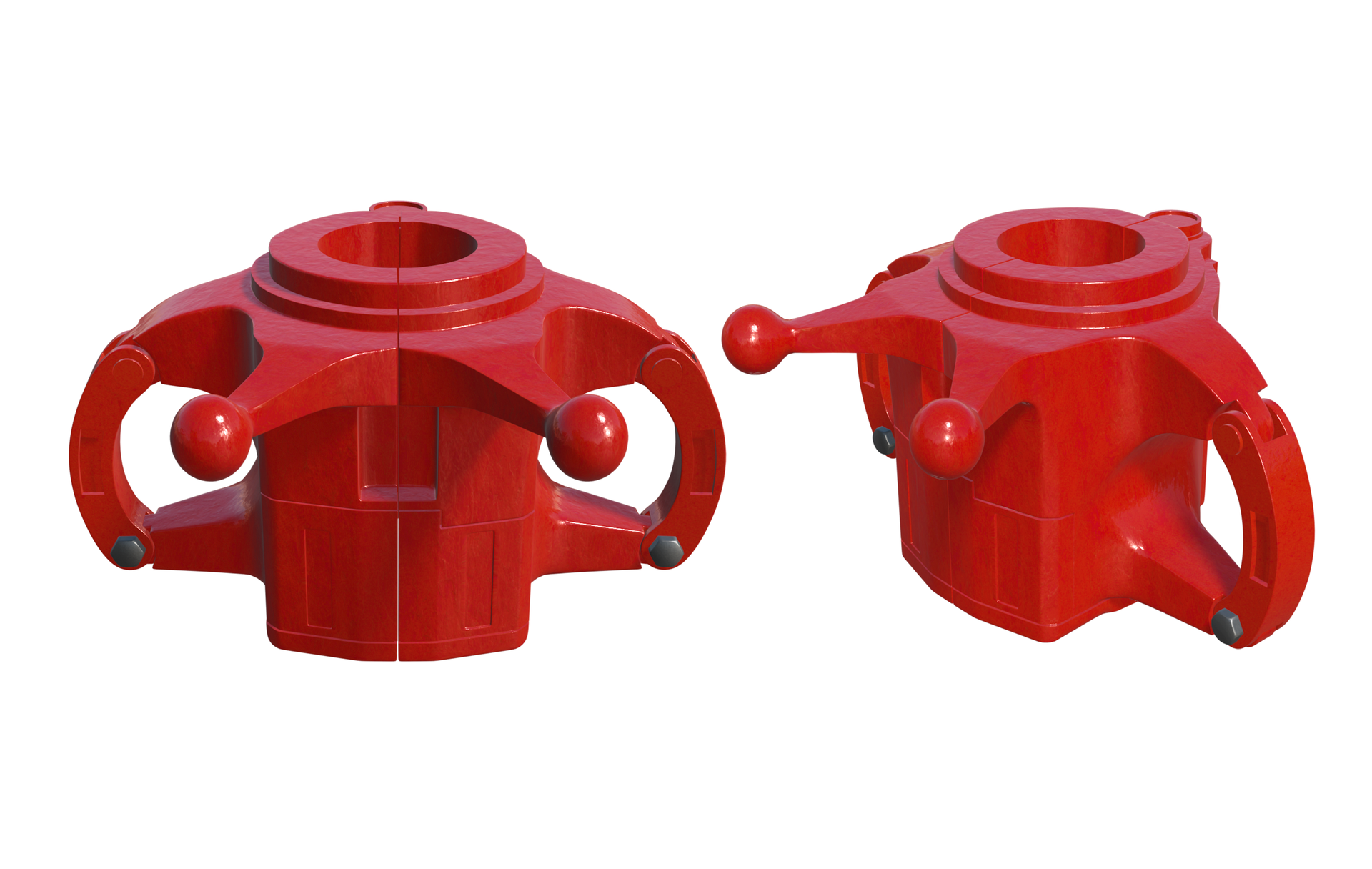

Na zdjęciu znajduje się elewator do rur wydobywczych. Elewator widoczny jest w dwóch ujęciach. Z lewej pod kątem od boku, a z prawej pod kątem od góry. Elewator służy do ciągnięcia i zapuszczania rur wydobywczych.
Elewator po lewej stronie składa się z prostopadłościennego klocka podzielonego na dwie części w połowie. Nad klockiem znajdują się dwie rączki zakończone ściśniętymi kulami. Na prawo i lewo pod kątem w stronę klocka znajdują się elementy przypominające ucha od kubka. Środkowa część każdego ucha jest przymocowana od góry i od dołu śrubami. W tylnej części elewatora znajduje się cylindryczny wypustek. Całość jest koloru niebieskiego.
Elewator po prawej stronie składa się z prostopadłościennego klocka podzielonego na dwie części w połowie. Nad klockiem znajdują się dwie rączki zakończone ściśniętymi kulami. Na prawo i lewo pod kątem w stronę klocka znajdują się elementy przypominające ucha od kubka. Środkowa część każdego ucha jest przymocowana od góry i od dołu śrubami. W tylnej części elewatora znajduje się cylindryczny wypustek wystający poza klocek. Pod wypustkiem znajduje się okrągły otwór. Całość jest koloru niebieskiego.

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

stosowany do zapuszczania i wyciągania żerdzi pompowych. Składa się z kadłuba z wystającymi czopami, na które nałożone jest chomąto. W wytoczenie kadłuba wstawiona jest wkładka z rączką, którą zabezpiecza przed wypadnięciem z kadłuba przymocowany śrubami pierścienień

R6ogjOUvEIvm1

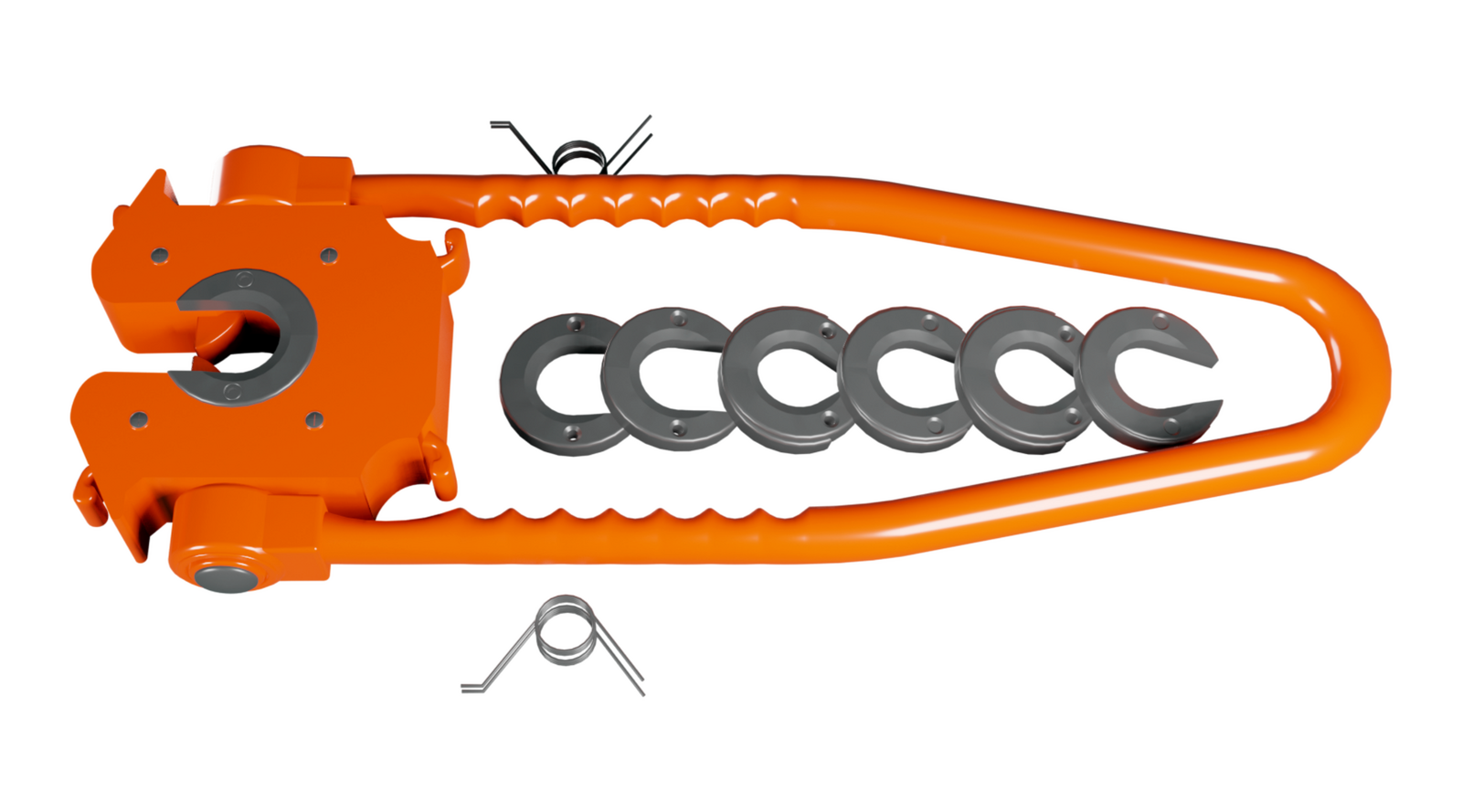

Na zdjęciu przedstawiony jest pomarańczowy elewator do żerdzi pompowych. Elewator jest to urządzenie wykorzystywane do manipulacji rurami.  Po lewej stronie elewatora znajduje się fragment o kształcie zbliżonym do prostokąta. Od środka jego lewego boku poprowadzona jest przestrzeń. Przestrzeń biegnie w kierunku środka prostokąta. Dziura jest zaokrąglona i znajduje się na niej okrągła nakładka w kształcie podkowy. W czterech rogach elementu znajdują się małe srebrne śrubki. Z góry i dołu prostokąta wychodzą ramiona. Ramiona prowadzą w prawą stronę. W dolnej częśći ramiona są proste. Następnie ulegają zwężeniu w kierunku środka elewatora. Na samym końcu raminona łączą się ze sobą. Połączenie ma kształt łuku. W dolnej cześci ramion od ich wewnętrznej strony znajdują się rowki na palce. Nad górnym ramieniem i pod dolnym ramieniem znajduje się jeden srebrny klips. Klips wykonany jest z drutu. Jego centralną częścią jest okrąg. Pomiędzy ramionami znajduje się sześć okrągłych nakładek w kształcie podkowy.

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

suma sił złożowych powodujących dopływ płynu złożowego do odwiertu eksploatacyjnego

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

typ gazodźwigu ze swobodnym tłokiem (nurnikiem) umieszczonym w kolumnie rur wydobywczych, którego zadaniem jest oddzielenie gazu od wydobywanego płynu złożowego (ropy naftowej i wody złożowej) oraz wspomaganie jego wynoszenia z dna odwiertu

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

metoda wydobywania ropy naftowej za pomocą sprężonych gazów z tym, że medium robocze, którym jest gaz, nie jest doprowadzane do odwiertu w sposób ciągły, tylko w ściśle ustalonych okresach czasu, gdzie po wypchnięciu ropy dopływ sprężonego gazu do odwiertu zostaje wstrzymany

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

urządzenie montowane na więźbie rurowej w celu zamknięcia odwiertu wiertniczego. Stanowi zabezpieczenie przed niekontrolowanym wydostawaniem się węglowodorów na zewnątrz

RUG05pFGXCi7Q

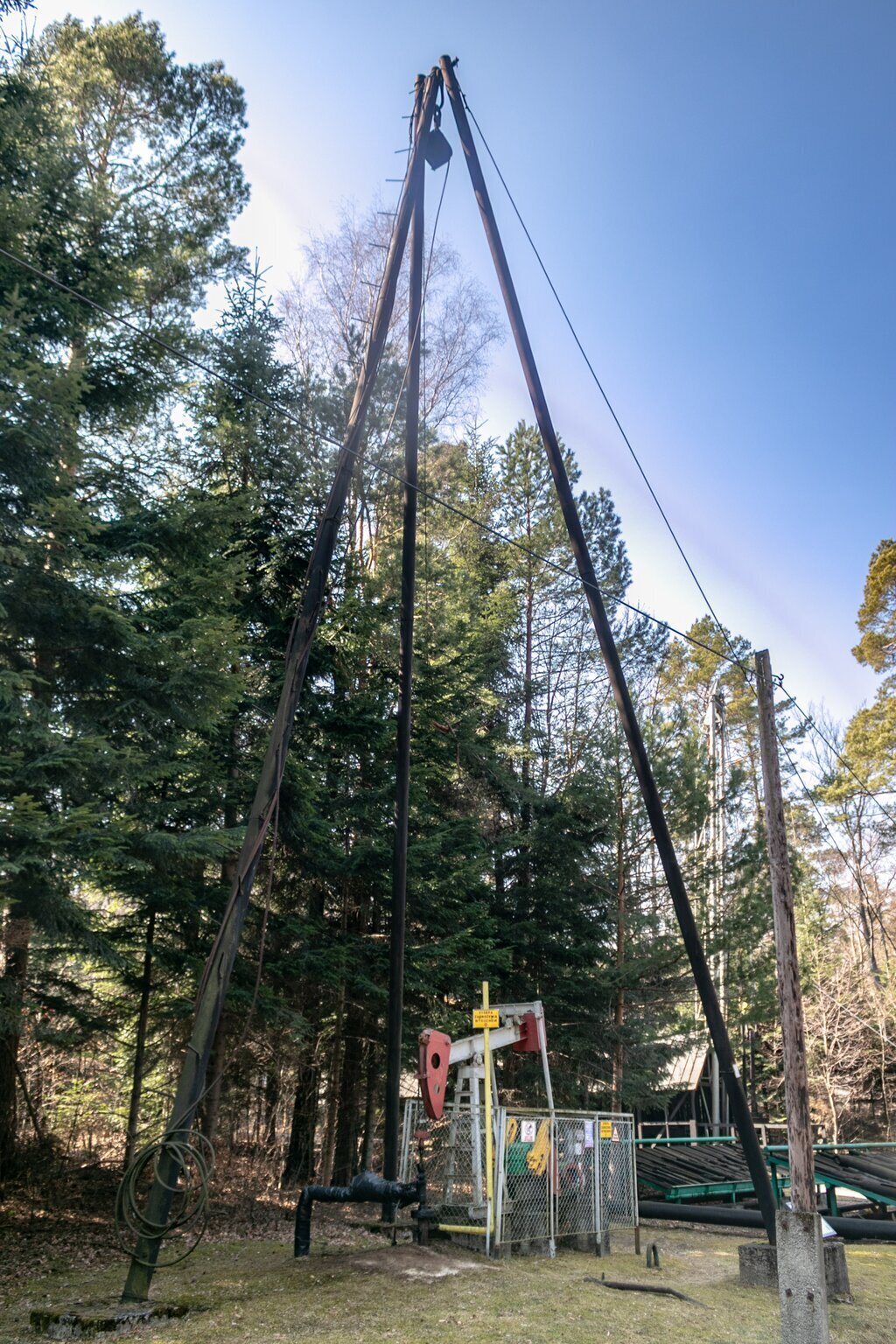

Na zdjęciu znajduje się głowica eksploatacyjna odwiertu ropno gazowego z indywidualnym żurawiem pompowym i trójnogiem do obróbki odwiertu. Głowica eksploatacyjna to urządzenie montowane na powierzchni w celu zamknięcia odwiertu. Żuraw pompowy to inaczej kiwon czyli pompa służąca do pompowania ropy naftowej ze złoża.
Najbardziej widocznym elementem na zdjęciu jest trójnóg składający się z trzech nóg ułożonych w kształt ostrosłupa. Pod trójnogiem znajduje się czarna głowica odwiertu, a obok niej kiwon pompowy. Od głowicy eksploatacyjnej odchodzi rura umieszona w ziemi tuż obok. Głowica połączona jest z łbem wahacza za pomocą linek zwanych żerdzią dławikową. Łeb wahacza jest koloru czerwonego i znajduje się w lewej części ramienia kiwona zwanego wahaczem. Łeb jest w kształcie głowy młotka. Po drugiej stronie wahacza znajduje się szare połączenie z podciągaczami, które połączone są do obciążników. W środkowej części wahacza znajduje się szara rama nośna. Za ramą znajduje się prostokątna skrzynia oraz silnik kiwona. Za kiwonem znajdują się konstrukcje przypominające panele słoneczne lub rampy do prac obróbczych. W tle znajdują się drzewa iglaste.

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

służy do uszczelnienia przestrzeni na wypływie płynu złożowego pomiędzy laską pompową lub żerdzią pompową a głowiczką w przypadku konieczności np. wymiany głowiczki lub uszczelnienia w głowiczce pompowej, wymiany laski pompowej, lub zabezpieczenia przed wypływem płynów złożowych i gazu na czas innych prac lub stójki odwiertu

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

jest wyposażona w zbiornik na ciekły azot, który jest wtłaczany do odwiertu poprzez rury wydobywcze

R17NJaNhXh9yg

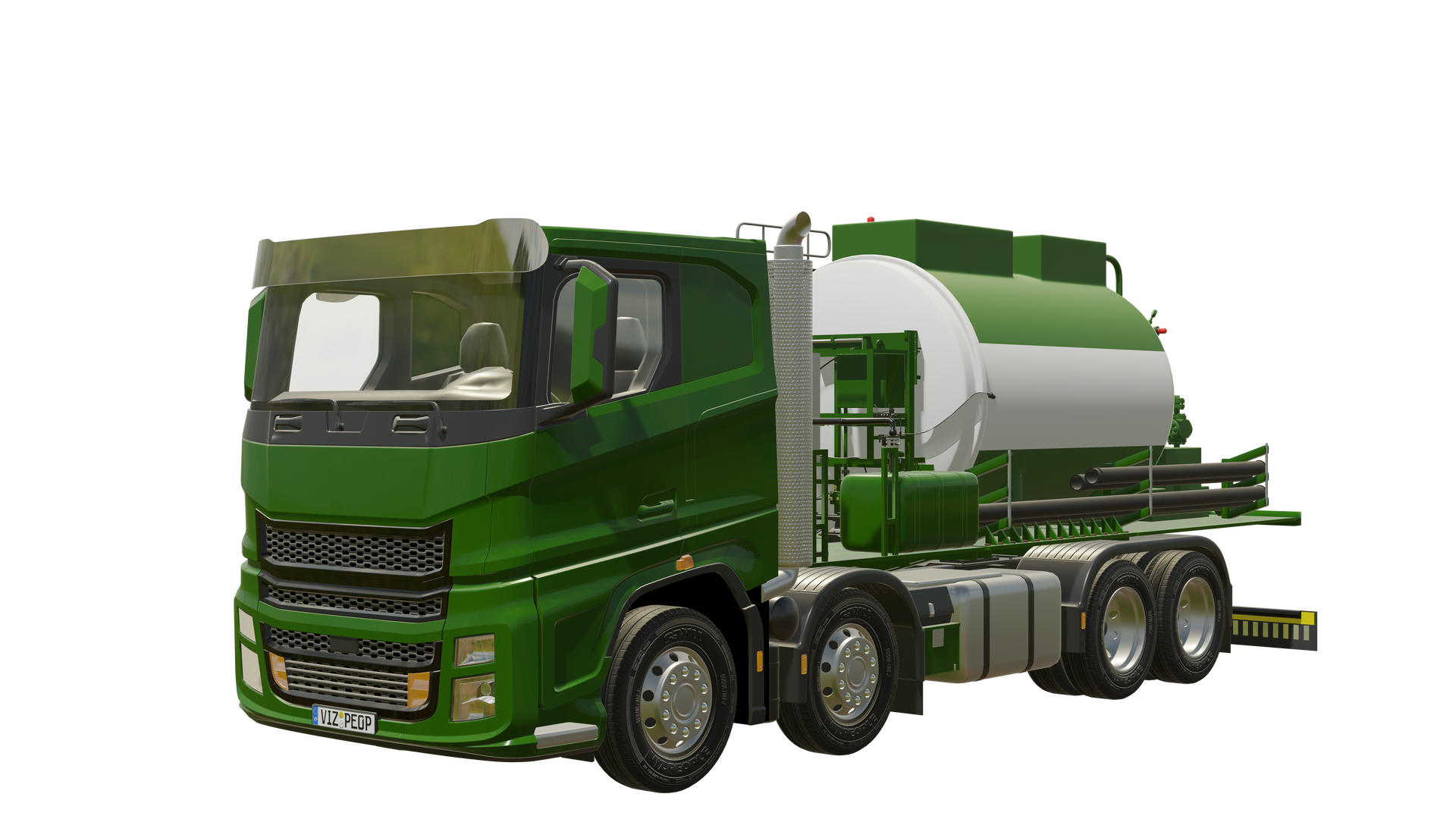

Na zdjęciu przedstawiona jest jednostka azotowa typu MPU. Jest to ciężarówka. Pojazd przedstawiony jest pod kątem i jest w większości zielonego koloru. Pojazd ma cztery koło z każdej strony. Pomiędzy pierwszymi dwoma, a dwoma tylnymi znajduje się szary zbiornik. Tuż za kabiną kierowcy znajduje się zielono‑biała konstrukcja. Jest to zbiornik w kształcie figury z podstawą w kształcie elipsy ułożony na boku. W górnej części zbiornika znajdują się dwa prostokątne wypustki. Przed zbiornikiem znajdują się rury oraz zawory. Obok zbiornika znajdują się cztery szare rury. Dwie dłuższe u dołu i dwie krótsze nad nimi. Z tyłu pojazdu znajduje się zderzak.

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

urządzenie zmieniające ruch posuwisto – zwrotny cięgła w płaszczyźnie poziomej na ruch pionowy żerdzi pompowych

RCMO9CSaCkYDw

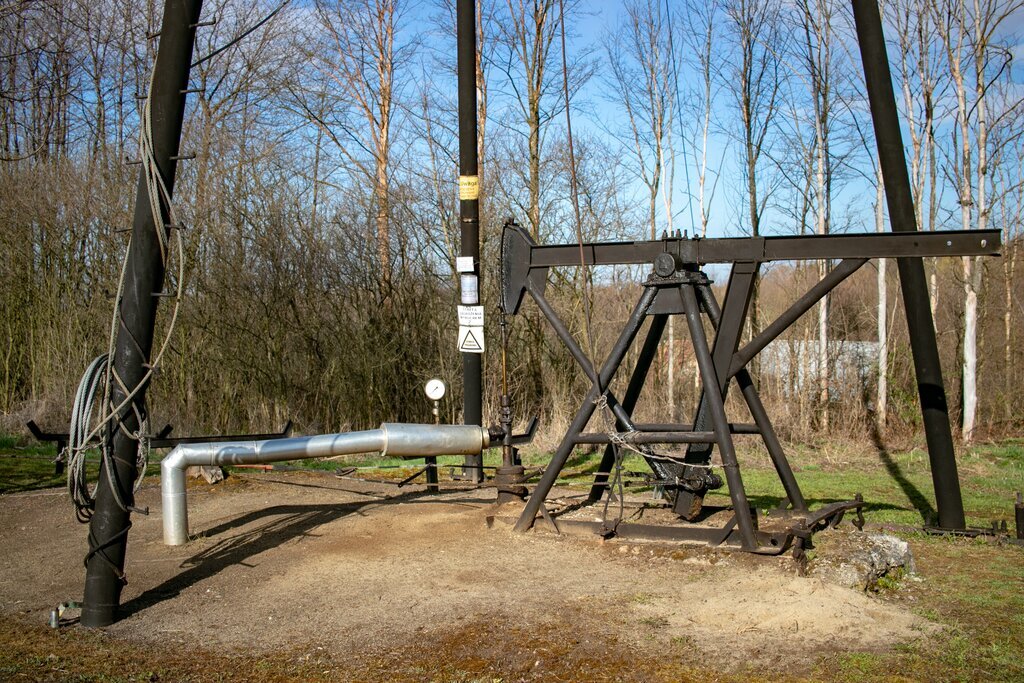

Na zdjęciu widoczny jest czarny kiwak pompowy czyli urządzenie zmieniające ruch posuwisto–zwrotny cięgła w płaszczyźnie poziomej, na ruch pionowy żerdzi pompowych.
Kiwak osadzony jest na czarnej konstrukcji w kształcie litery A. Na ramie osadzone jest czarne ramie kiwaka. Ramie jest w kształcie podłużnego prostokąta o orientacji poziomej. Z prawej strony ramienia znajduje się czarna głowica o kształcie zbliżonym do elipsy. Ramie wraz z głowicą ma kształt młotka. Od głowicy kiwaka biegnie pionowo w dół czarny drążek polerowany który łączy się z głowicą eksploatacyjną otworu. Drążek jest w kształcie cienkiego pionowego cylindra.
Za kiwakiem znajduje się szara rura. Rur jest o kształcie obróconej o $270°$ litery L. Podstawa litery L jest skierowana w kierunku ziemi. Na części rury o orientacji poziomej znajduje się okrągły wskaźnik z białym cyferblatem i wskazówką. Cały układ znajduje się pomiędzy trzema stalowymi cylindrycznymi nogami które tworzą kształt ostrosłupa o podstawie trójkąta.
W tle zdjęcia widoczny jest las.

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

urządzenie instalowane w kolumnie rur wydobywczych odwiertu w celu posadawiania w nich korków blokujących, zaworów bezpieczeństwa i zaworów wyrównawczych

R12nTxRub8KlY

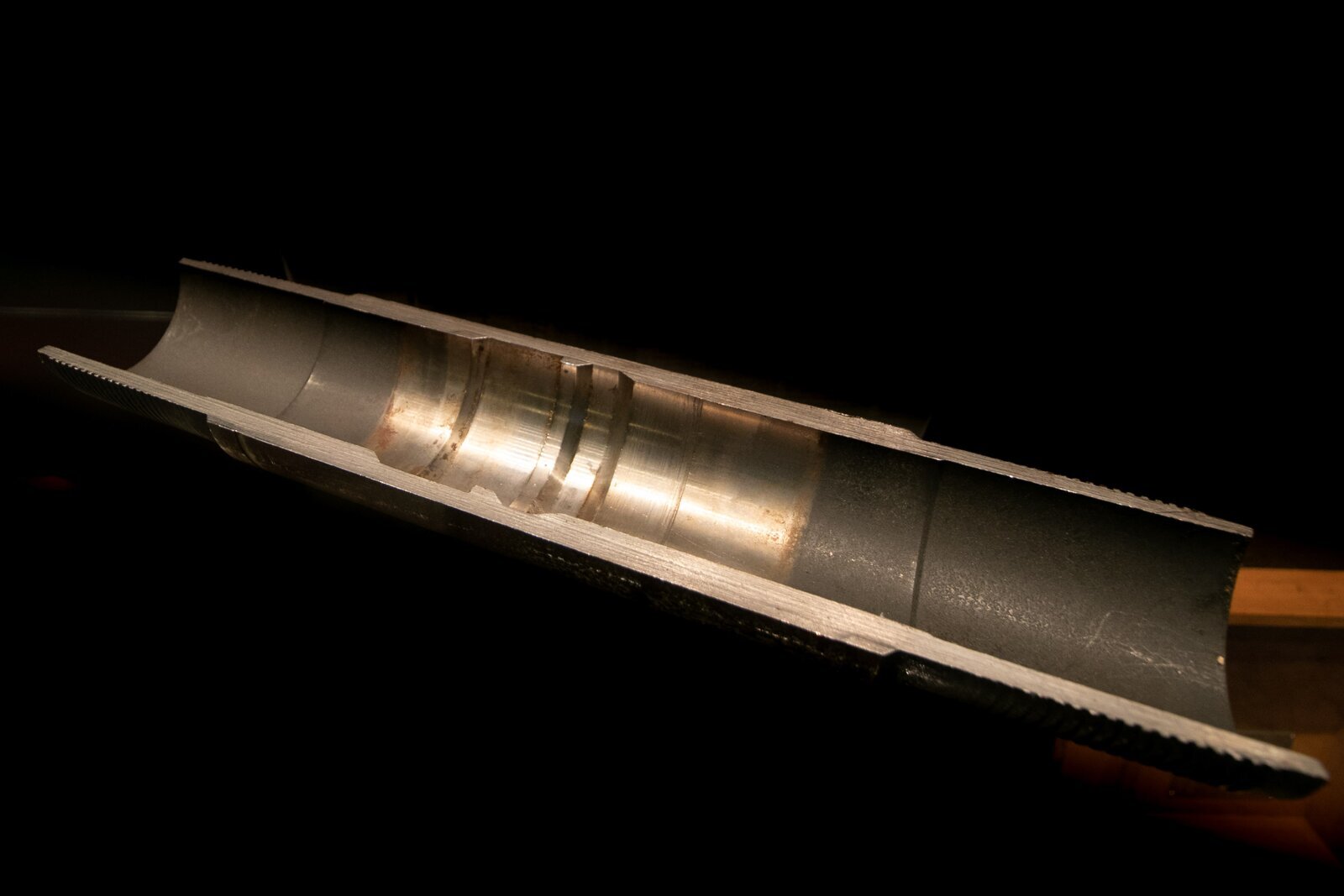

Na zdjęciu widać łącznik posadowy. Łącznik posadowy jest to urządzenie instalowane w kolumnie rur wydobywczych odwiertu w celu posadawiania w nich korków blokujących, zaworów bezpieczeństwa i zaworów wyrównawczych.
Łącznik widoczny na zdjęciu jest w kształcie podłużnej rynny. W połowie długości łącznika znajdują się dwa frezy biegnące przez całą jego szerokość. Po obu końcach łącznika na jego zewnętrznych ścianach widać ząbkowanie.

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

czynności mające na celu usunięcie płynu złożowego,ropy naftowej lub zasypu z dna odwiertu za pomocą łyżki, tj. odcinka rury wyposażonej w dolnej częsci w zawór grzybkowy, kulowy lub klapowy

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

czynności mające na celu przywrócenie zdolności wydobywczej odwiertu i wgłębnych urządzeń wydobywczych bez zmiany konstrukcji odwiertu

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

otwór wiertniczy, wykonany w górotworze dla celów badawczych, poszukiwawczych, dokumentacyjnych lub eksploatacyjnych, w którym zakończono prace wiertnicze oraz uzbrojono w głowicę pozwalającą na eksploatację kopaliny

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

odwiert, w którym wydobycie ropy naftowej ze złoża na powierzchnię jest możliwe dzięki zastosowaniu jednej z mechanicznych metod wydobywania ropy naftowej. Energia potrzebna do wydźwignięcia określonej ilości ropy naftowej na powierzchnię zostaje dostarczona z powierzchni do urządzenia wydobywczego znajdującego się w odwiercie eksploatacyjnym

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

odwiert, z którego uzyskano wypływ płynu złożowego na powierzchnię bez użycia energii z zewnątrz

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

narzędzie wgłębne stosowane w otworach wiertniczych i odwiertach wydobywczych. Umożliwia uszczelnienie przestrzeni pierścieniowej między przewodem wiertniczym a ścianą otworu lub rurami okładzinowymi, albo między rurami wydobywczymi a rurami okładzinowymi w odwiercie wydobywczym, w celu uniemożliwienia przepływu pionowego płynu złożowego przez uszczelnioną przestrzeń pierścieniową między rurami

RrcAg85ICMn0b

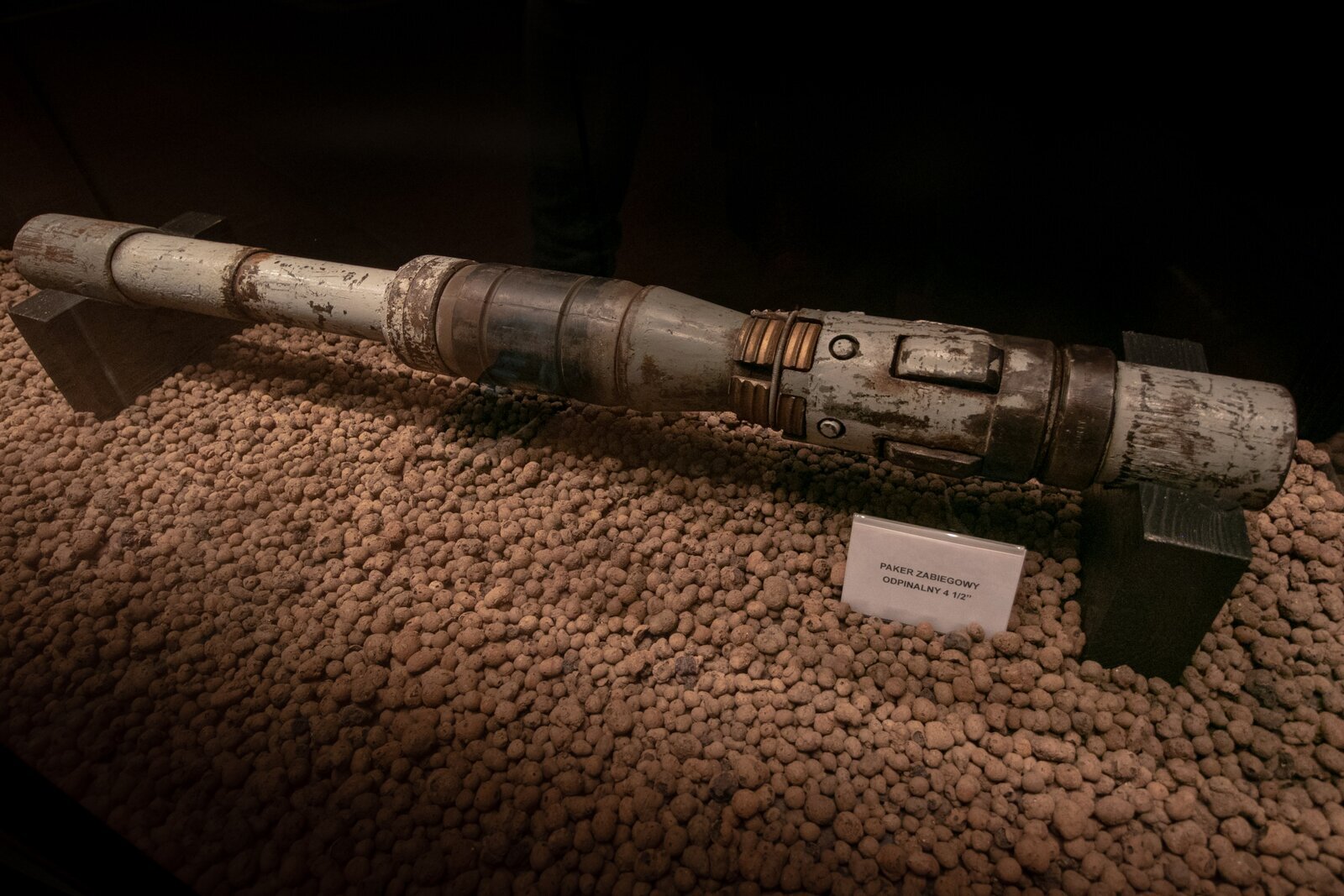

Na zdjęciu znajduje się paker zabiegowy. Paker to narzędzie wgłębne, które umożliwia uszczelnienie przestrzeni pierścieniowej między przewodem, a ścianą otworu lub rurami okładzinowymi.
Paker przedstawiony na zdjęciu ułożony jest na dwóch prostopadłościennych klockach. Lewa część pakera składa się z trzech walców. Walec na skraju jest największy, a każdy kolejny trochę mniejszy. Następnie znajduje się pierścień oraz walec z duży walec z dwoma rowkami wzdłuż powierzchni bocznej. Po prawej stronie walca znajduje się ścięty stożek. Stożek zakończony jest elementem sporych rozmiarów. U dołu posiada on złote wypustki, a nad nimi okrągłe wypustki. Na każdym boku wystają prostokątne elementy. Następną częścią jest pierścień oraz sporych rozmiarów walec.

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

płyn wiertniczy krążący w otworze, głównie w celu usuwania zwiercin z dna otworu oraz spełnienia określonych funkcji technologicznych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

pompa, w której cylinder stanowi nierozłączną część z rurami wydobywczymi i zapuszczany jest na określoną głębokość do odwiertu razem z kolumną rur wydobywczych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

pompa składająca się z rotora (tłoka w formie śruby) oraz statora (cylindra z gumowym uszczelnieniem), stosowana do pompowania odwiertów o dużej wydajności ropy zapiaszczonej przy zawartości piasku nawet do $60\%$, ropy zawodnionej, a także przy wysokim wykładniku gazowym

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

pompa wgłębna umieszczona na spodzie kolumny rur wydobywczych napędzana za pomocą napowierzchniowego urządzenia pompowego poprzez przewód pompowy (żerdzie pompowe), który wykonuje ruch w górę i w dół w kolumnie rur wydobywczych. Służy do pompowania płynu złożowego (ropy naftowej i wody złożowej) ze złoża mającego niskie ciśnienie złożowe

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

pompa, której działanie polega na wykorzystaniu energii kolejnych wydłużeń skurczów kolumny rur wydobywczych spowodowanych działaniem zmiennej siły, pochodzącej od wibratora zamontowanego na płycie urządzenia

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

pompa, w której cylinder wraz z tłokiem umieszczone są w rurach wydobywczych na określonej głębokości. Zapuszczanie i wyciąganie pompy wpuszczanej następuje razem z żerdziami pompowymi po zapuszczeniu kolumny rur wydobywczych do odwiertu

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

przestrzeń pomiędzy wewnętrzną ścianką rury okładzinowej a zewnętrzna ścianką rur wydobywczych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

składa się z żerdzi dławikowej (laski pompowej), żerdzi pompowych i opcjalnie obciążników. Zadaniem przewodu pompowego jest przeniesienie ruchu posuwistego pochodzącego od urządzenia pompowego znajdującego się na powierzchni terenu do pompy wgłębnej żerdziowej znajdującej się w odwiercie

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

rury zapuszczane do otworu wiertniczego, służące do zabezpieczenia ścian otworu, oraz horyzontów wodnych, ropnych i gazowych. Posiadają na obu końcach połączenia gwintowe, służące do łączenia rur w kolumnę rur okładzinowych

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

stanowią najważniejszy i najbardziej kosztowny element wyposażenia wgłębnego odwiertów eksploatacyjnych. Umożliwiają wypływ ropy naftowej, gazu ziemnego i wody złożowej na powierzchnię oraz zapuszczenie do odwiertu pompy wgłębnej (wpuszczanej lub rurowej). Tworzy je wiele kawałków rurek wydobywczych skręconych razem. Kolumna rurek wydobywczych w otworze może być albo zakotwiczona, albo swobodna na dole

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

zestaw urządzeń do napędu grupowego pomp wgłębnych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

jest wykorzystywane do prac obróbczych w odwiertach pompowych, tłoczkowania, łyżkowania, czy wymiany zestawu rur wydobywczych w płytkich odwiertach ropnych i gazowych

RILqu9GhLSwEr

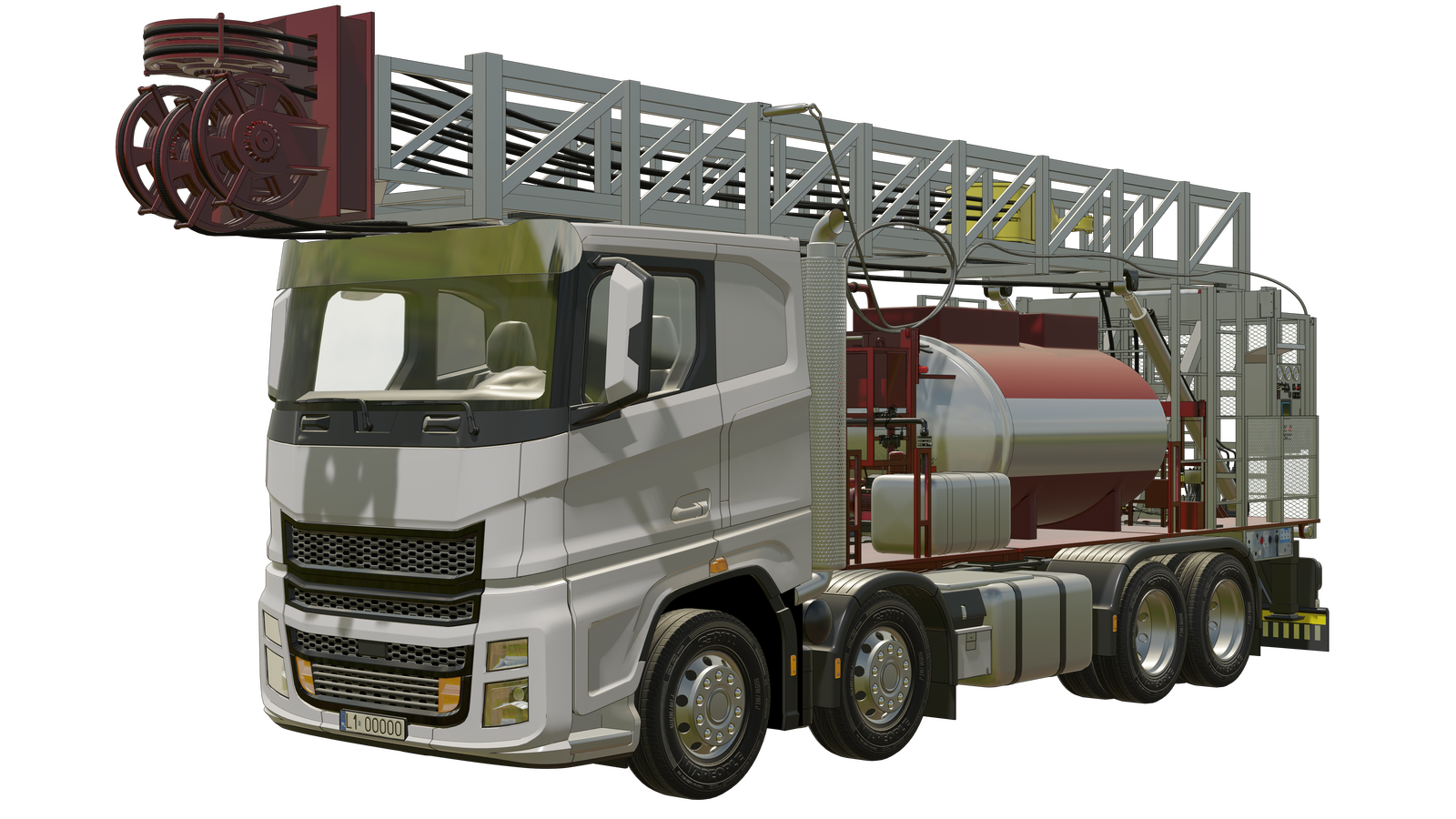

Na zdjęciu przedstawione jest urządzenie obróbcze typu Flushby. Jest to ciężarówka. Pojazd przedstawiony jest pod kątem i jest w większości białego koloru. Przez drabinę znajdującą się na dachy kabiny samochodu przypomina ona wóz strażacki. Na lewym końcu drabiny znajduje się czerwona część z czterema kołowrotkami. Na kołowrotkach zaczepione są czarne liny poprowadzone środkiem drabiny do tylnej części maszyny. Podwójny kołowrotek znajduje się u góry i jest ustawiony poziomo, pod nim znajdują się obok siebie pozostałe trzy w orientacji pionowej. Pojazd ma cztery koło z każdej strony. Pomiędzy pierwszymi dwoma, a dwoma tylnymi znajduje się szary zbiornik o kształcie prostopadłościanu. Tuż za kabiną kierowcy znajduje się czerwono‑szara konstrukcja. Jest to zbiornik w kształcie figury z podstawą w kształcie elipsy ułożony na boku. Przed zbiornikiem znajdują się rury oraz zawory. W górnej części zbiornika znajdują się dwa prostokątne wypustki. Tuż nad zbiornikiem widoczna jest szara lina łącząca drabinę z tyłem pojazdu. Nad zbiornikiem jest ona zaokrąglona. Za zbiornikiem znajduje się szara konstrukcja będąca podstawą drabiny. Składa się ona z drabinek, podnośnika drabiny oraz szarej skrzynki. Na skrzynce znajdują się trzy tarcze manometru oraz wiele przycisków i pokręteł. Na samym końcu umiejscowiona jest szara siatka zakrywająca tył pojazdu. Z tyłu pojazdu znajduje się zderzak. Między ostatnim kołem, a zderzakiem znajduje się panel z przyciskami.

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

jest wykorzystywane do wymiany zestawu rur wydobywczych i żerdzi w płytkich odwiertach ropnych i gazowych, tłoczkowania i łyżkowania do $3000 \mathrm{m}$ oraz wyrabiania zasypu

RWdT9pL5RXwvg

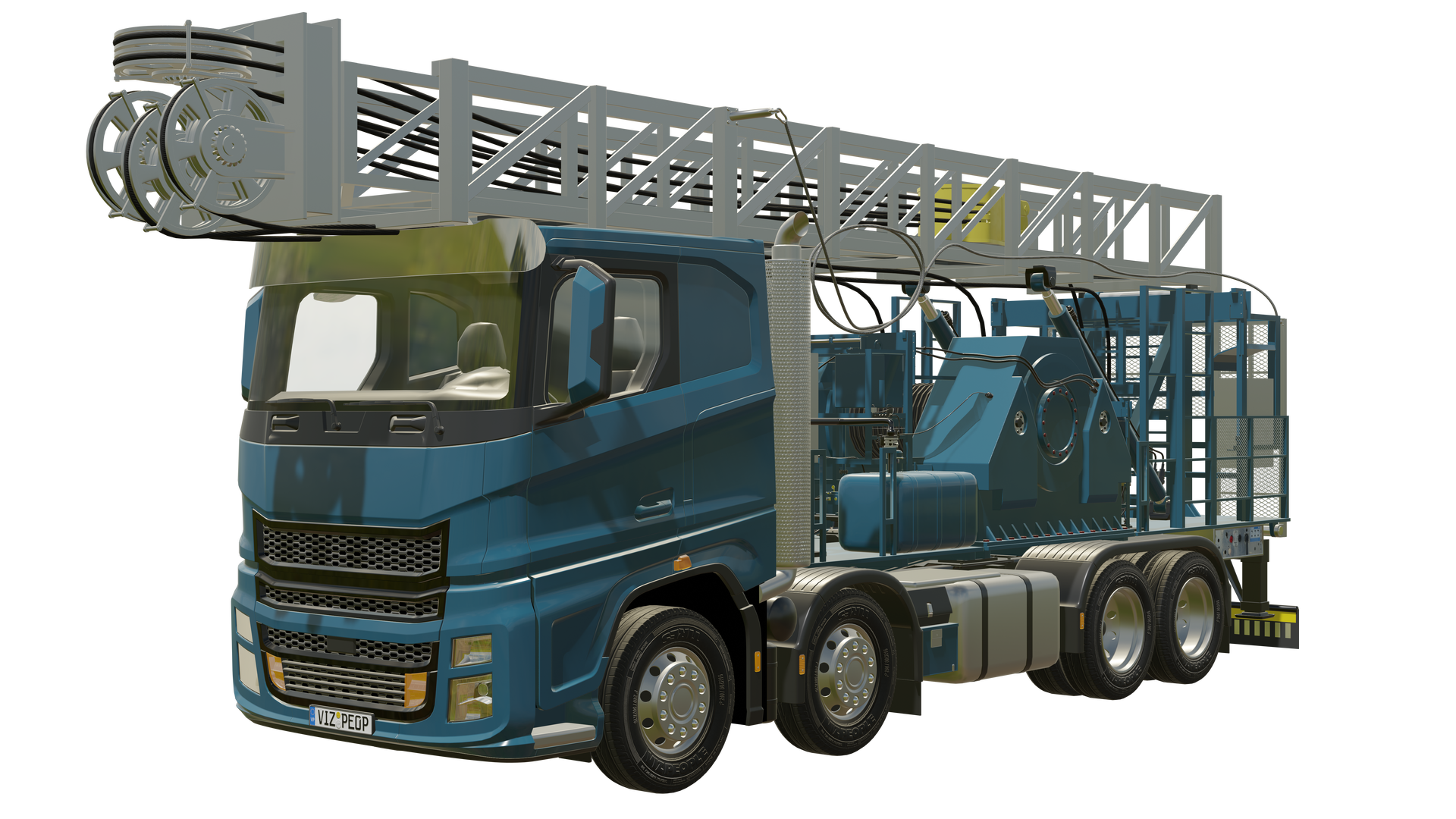

Na zdjęciu przedstawione jest urządzenie obróbcze typu MSC-<math aria‑label="dwieście pięćdziesiąt">250. Jest to ciężarówka. Pojazd przedstawiony jest pod kątem i jest w większości niebieskiego koloru. Przez drabinę znajdującą się na niej przypomina wóz strażacki. Na lewym końcu drabiny znajduje się szara część z czterema kołowrotkami, na których zaczepione są czarne liny poprowadzone w środku drabiny do tylnej części maszyny oraz poprowadzone pod drabiną. Podwójny kołowrotek znajduje się u góry i jest ustawiony poziomo, pod nim znajdują się obok siebie pozostałe trzy w orientacji pionowej. Pojazd ma cztery koło z każdej strony. Pomiędzy pierwszymi dwoma, a dwoma tylnymi znajduje się szary zbiornik. Tuż za kabiną kierowcy znajduje się niebieska konstrukcja. Jest to sporych rozmiarów podciągnik drabiny o dwóch ramionach. Przed zbiornikiem znajdują się rury oraz zawory. Tuż obok podciągnika znajduje się okrągły element, na który nawinięta jest czarna lina. Tuż nad podciągnikiem znajduje się szara lina łącząca drabinę z tyłem pojazdu. Nad zbiornikiem jest ona zaokrąglona. Za zbiornikiem znajduje się niebieska konstrukcja będąca podstawą drabiny. Składa się ona z drabinek oraz niebieskiej skrzynki. Na skrzynce znajdują się trzy tarcze manometru oraz wiele przycisków i pokręteł. Na samym końcu znajduje się szara siatka zakrywająca tył pojazdu. Z tyłu pojazdu znajduje się zderzak. Między ostatnim kołem, a zderzakiem znajduje się panel z przyciskami.

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

jest instalowana na podwoziach kołowych ciągników rolniczych typu Ursus i służy do zapuszczania i wyciągania rur wydobywczych i żerdzi pompowych w odwiertach pompowanych. Jest zaopatrzona w przystawki wiertnicze, które umożliwiają wykonywanie prostych prac instrumentacyjnych na odwiertach

R1FpmMIVcZL5t

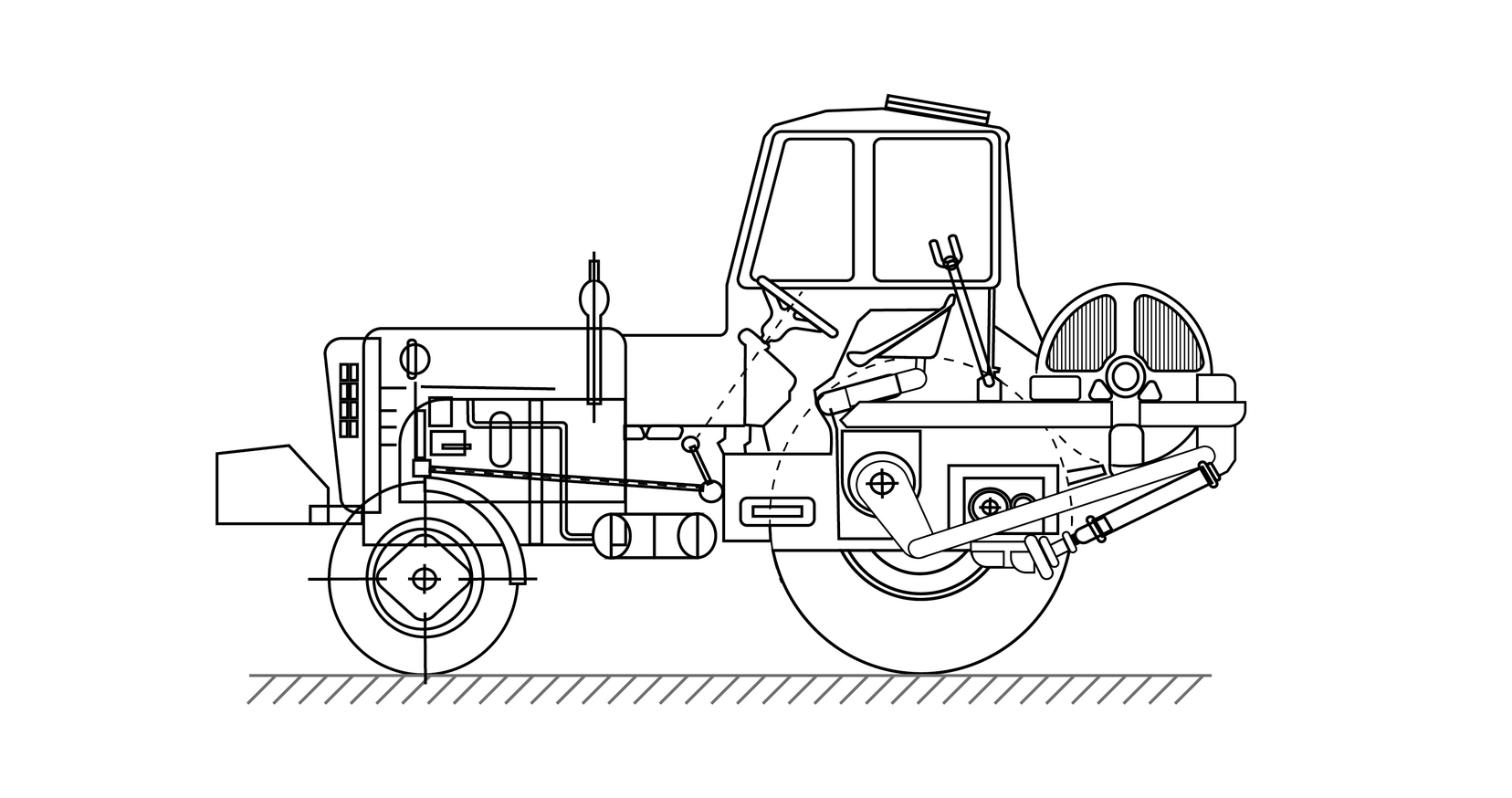

Na zdjęciu przedstawiony został schemat windy obróbczej typu $\mathrm{WEU}$ zainstalowanej na podstawie ciągnika rolniczego typu Ursus. Winda przypomina ciągnik rolniczy. Z przodu ciągnika są mniejsze koła w porównaniu z tylnimi. Tylne koło znajduje się pod kabiną kierowcy. Za kabiną kierowcy znajduje się okrągły bęben na linę. Tuż przed ciągnikiem widać ścięty prostokąt przyczepiony do zderzaka. Przednia część składa się z zaokrąglonego trapezu. W jego górnej części znajduje się osiem małym kwadracików. W przedniej części ciągnika widać silnik. Dodatkowo znajdują się tam połączenia przednich kół z kierownicą. Widoczne rurki prowadzą do małego zbiornika w kształcie butli. Zbiornik znajduje się pod pojazdem. W kabinie kierowcy znajduje się kierownica, miejsce do siedzenia oraz dźwignia. Na wysokości dużego koła pod kabiną widać dwa ramiona hydrauliczne. Ramiona połączone są z tylną częścią, tuż pod bębnem. Pomiędzy ramionami, a bębnem znajduje się prostokątny element z okręgami.

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

służą do zamykania przepływu medium, a w szczególności ropy naftowej i gazu ziemnego w zakresie ciśnień

Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnegoD1CYDZjV9Film edukacyjny - animacja 3D Obróbka odwiertu samoczynnego

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

element żerdziowej tłokowej pompy wgłębnej, znajdujący się w jej dolnej części. W jego skład wchodzi m.in. kula i gniazdo zamkniętej w obudowie. Zadaniem zaworu stopowego jest umożliwienie wpłynięcia ropy naftowej lub wody złożowej do wnętrza pompy podczas cyklu ssania oraz utrzymanie płynu w pompie podczas cyklu tłoczenia

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

potocznie „laska pompowa”, stanowi górny odcinek przewodu pompowego, uszczelniony na głowicy eksploatacyjnej za pomocą głowiczki pompowej. Połączona jest od góry za pomocą cięgna z wahaczem żurawia pompowego, natomiast w dolnej części dokręcona jest do pierwszej żerdzi pompowej lub manipulaka

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

jest to stalowy okrągły pręt zaopatrzony na końcach w połączenia gwintowe, stanowiący element przewodu pompowego do przenoszenia ruchu z powierzchni do pompy wgłębnej

Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanychD1BP66Uc0Galeria zdjęć Urządzenia do obróbki odwiertów samoczynnych i pompowanych

E‑book Obróbka odwiertu pompowanegoDRlCmzTt5E‑book Obróbka odwiertu pompowanego

urządzenie wprawiające w ruch przewód pompowy a poprzez przewód pompę wgłębną. Indywidualny żuraw pompowy posiada odrębny silnik napędowy i stosowany jest do napędu pompy wgłębnej w odwiercie. Napęd z silnika za pomocą przekładni pasowej i przekładni zębatej (reduktora) przekazywany jest na wał napędowy. Na wale zamontowane są dwie korby, które połączone są z wahaczem za pomocą podciągaczy. Na końcu wahacza znajduje się łeb wahacza, do którego zamocowane jest cięgło połączone z żerdzią dławikową

R8CMv3T9qzVmM

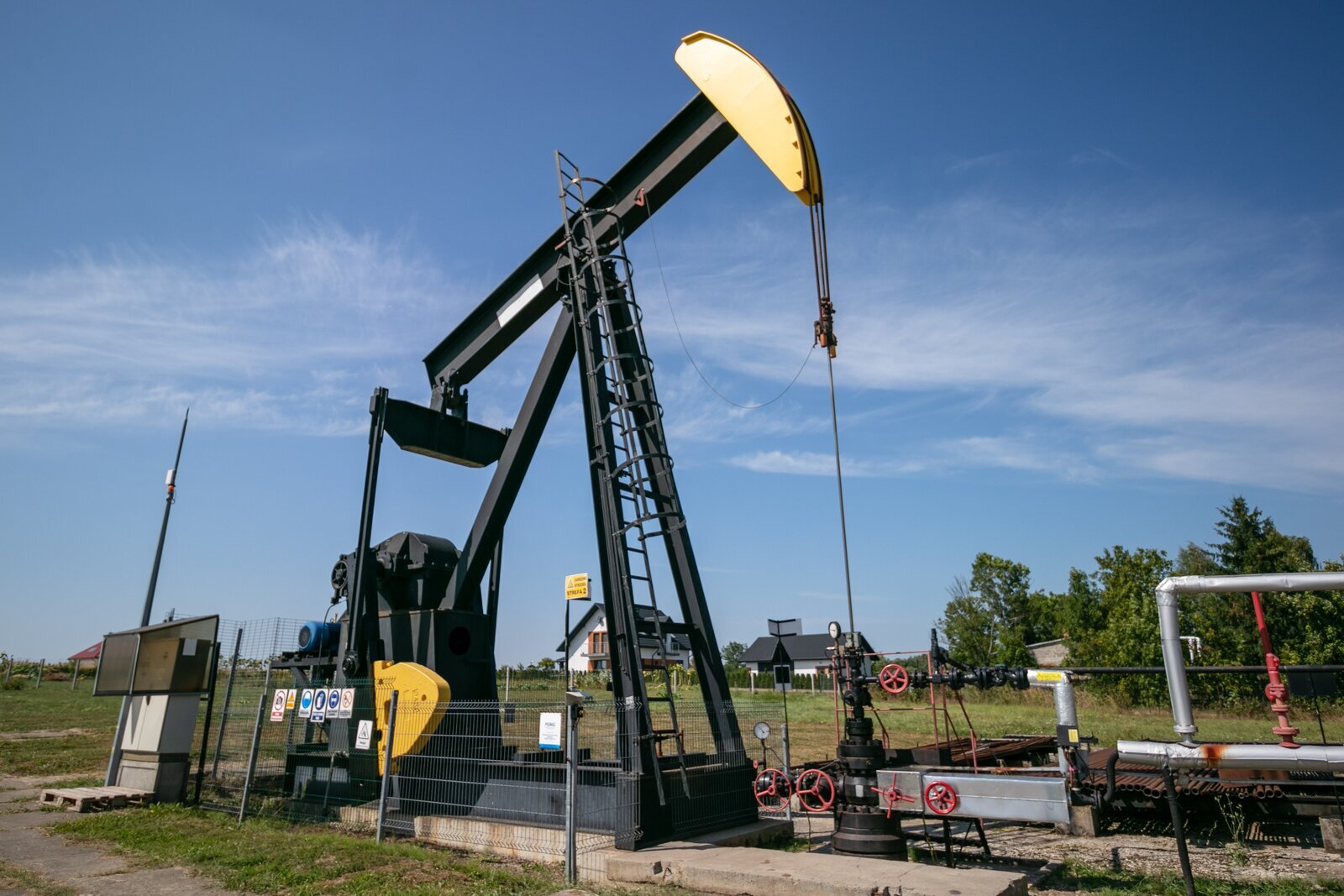

Na zdjęciu widać czarno‑żółty indywidualny żuraw pompowy wraz z infrastrukturą napowierzchniową otworu. Żuraw jest to urządzenie wprawiające w ruch przewód pompowy a poprzez przewód pompę wgłębną.
Widoczny w centralnej części zdjęcia żuraw jest wykonany z czarnej ramy o kształcie ostrosłupa o podstawie trójkąta. Na szczycie ramy osadzone jest ramie żurawia zakończone z prawej strony głowicą. Ramie wraz z żółtą głowicą jest w kształcie młotka. Do głowicy przymocowana jest cienki czarny drążek polerowany który łączy się z czarną głowicą eksploatacyjną. Po drugiej stronie ramie znajduje się przeciwwaga o kształcie trapezu do którego boków przymocowane są dwie belki o kształcie podłużnych prostokątów czyli pociągacze. Pociągacze połączone są z czarnym silnikiem. Po prawej stronie głowicy widoczne są dwie szare rury.
W tle zdjęcia widać dwa trzy obiekty mieszkalne które charakteryzują się spadzistym dachem.
