przykręcany do dolnej części rur wydobywczychrury wydobywczerur wydobywczych przed ich zapuszczeniem do odwiertu eksploatacyjnegoodwiert eksploatacyjnyodwiertu eksploatacyjnego. But stanowi rodzaj prowadnika w odwiercie podczas zapuszczania kolumny rur do otworu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

ciśnienie panujące w porach skały zbiornikowej wypełnionej płynami złożowymi

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

połączenie odlewy z głowiczką pompową i prewenteremprewenterprewenterem na żerdź dławikową (laskę pompową)żerdź dławikoważerdź dławikową (laskę pompową), z możliwością zamontowania manometrumanometr różnicowymanometru

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

urządzenie służące do dawkowania (wprowadzania) metanolu znajdującego się w zbiorniku o określonej pojemności do rurociągu lub bezpośrednio do głowicy odwiertu gazowego, w celu przeciwdziałania powstawaniu hydratów gazowych

Rlg2iYQMZcljZ

Na zdjęciu przedstawiony jest żółty dawkownik czyli urządzenie wykorzystywane do wprowadzania metanolu do rurociągu lub bezpośrednio do głowicy odwiertu gazowego celem przeciwdziałania powstawania hydratów.
Z prawej strony zdjęcia znajduje się głowica eksploatacyjna czyli urządzenie montowane na szczycie odwiertu, w celu zamknięcia jego wylotu. Głowica jest w kształcie odwróconej litery T. Dolna cześć głowicy składa się z połączonych ze sobą cylindrycznych elementów przy użyciu połączenia kołnierzowego. Pomiędzy połączeniami znajdują się cztery zawory na których zamontowane są czerwone pokrętła. Górna cześć głowicy stanowi połączenie pięciu cienkich cylindrycznych elementów. Pomiędzy elementami widocznych jest pięć zaworów wyposażonych w czerwone pokrętła w kształcie litery x. Od drugiego zaworu odchodzi cienka żółta rura która ulega połączeniu z rurą odchodzącą od podstawy głowicy. Po połączeniu rura ta biegnie w lewo. Nad nią znajdują się dwie żółte cylindryczne rury o orientacji poziomej. Ruty na obu końcach są połączone ze sobą przy użyciu cienkich cylindrycznych elementów o orientacji pionowej. Cały ten układ jest to dawkownik Wszystkie rury są względem siebie równoległe.
W połowie długości dawkownika zamontowany jest okrągły wskaźnik. Dawkownik osadzony jest na czarnym metalowym stelażu. Do lewej dolnej rury dawkownika przyłączone są dwie żółte cienkie rurki, które łączą się z dolną rurą biegnącą od głowicy. Za połączeniem po lewej stronie ekranu widoczny jest zawór wyposażony w czerwone okrągłe pokrętło.
W tle zdjęcia znajduje się siatka oraz widoczne tereny rolno‑leśne.

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

przegroda stalowa na wlocie do zbiornika lub separatoraseparatorseparatora, służąca do odseparowania gazu ziemnego od płynu złożowego w wyniku rozbicia wpływającego strumienia płynu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

oddzielacz umieszczony w ciągu kolumny rur wydobywczychrury wydobywczerur wydobywczych bezpośrednio pod pompą wgłębnąpompa wgłębna żerdziowapompą wgłębną. Ma za zadanie odgazowanie płynu złożowego dopływającego do pompy wgłębnej w celu uniknięcia blokowania jej gazem a tym samym zmniejszenia jej sprawności

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

łącznik wkręcany w kolumnę rur wydobywczychrury wydobywczerur wydobywczych w określonej głębokości o średnicy zewnętrznej większej od średnicy kolumny rur wydobywczych. Stosuje się go w celu dokładnego określenia prędkości rozchodzenia się fali dźwiękowej w przestrzeni pierścieniowej odwiertu, na podstawie której oblicza się głębokość poziomu płynu złożowego (ropy naftowej lub wody złożowejwoda złożowawody złożowej) w odwiercie

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

gazociąg, którym bezpośrednio dostarczane jest paliwo gazowe do instalacji odbiorcy, z pominięciem systemu gazowego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

to typ gazodźwigu ze swobodnym tłokiem (nurnikiem) umieszczonym w kolumnie rur wydobywczychrury wydobywczerur wydobywczych, którego zadaniem jest oddzielenie gazu od wydobywanego płynu złożowego (ropy naftowej i wody złożowejwoda złożowawody złożowej) oraz wspomaganie jego wynoszenia z dna odwiertu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

metoda eksploatacji ropy naftowej z odwiertu w której sprężony gaz jest doprowadzany do pompy wyporowejgazodźwig sprężarkowy z komorą wymiany (pompa wyporowa)pompy wyporowej w ściśle ustalonych okresach czasu, a następnie po wypchnięciu ropy dopływ sprężonego gazu do odwiertu zostaje wstrzymany

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

metoda wydobywania ropy naftowej za pomocą sprężonych gazów z tym, że medium robocze, którym jest gaz, nie jest doprowadzane do odwiertu w sposób ciągły, tylko w ściśle ustalonych okresach czasu, gdzie po wypchnięciu ropy dopływ sprężonego gazu do odwiertuodwiertodwiertu zostaje wstrzymany

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

urządzenie montowane na więźbie rurowej w celu zamknięcia odwiertu wiertniczegoodwiert eksploatacyjnyodwiertu wiertniczego.Stanowi zabezpieczenie przed niekontrolowanym wydostawaniem się węglowodorów na zewnątrz

Rb4HovS3Biveq

Głowica eksploatacyjna odwiertu ropno‑gazowego z indywidualnym żurawiem pompowym i trójnogiem do obróbki odwiertu

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

określenie formacji produktywnej ropy naftowej lub gazu ziemnego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

substancja chemiczna, która powoduje zmniejszenie szybkości reakcji chemicznej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

żuraw pompowy jest urządzeniem wprawiającym w ruch przewód pompowyprzewód pompowyprzewód pompowy a poprzez przewód pompę wgłębnąpompa wgłębna żerdziowapompę wgłębną zamontowaną na spodzie rur wydobywczychrury wydobywczerur wydobywczych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

ostatni, najgłębszy odcinek orurowania w otworze, który może dochodzić lub nie do strefy produktywnej, gdzie na spodzie w strefie produktywnej rury te są perforowane

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

kolumna rur do zabezpieczenia otworu w wierzchnich warstwach występujących poniżej luźnych otworów powierzchniowych. Izoluje ona przed dostępem wód, nadaje kierunek otworowi oraz zabezpiecza przed wysokim ciśnieniem, jakie może się pojawić podczas wiercenia ostatnich metrów pod następną kolumnę rur

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

kolumna rur stosowana, aby zabezpieczyć otwór przed komplikacjami, jakie mogą wystąpić podczas dalszego wiercenia. Możliwe jest stosowanie nawet kilku kolumn technicznych w zależności od sytuacji w otworze, gdy warunki geologiczne na to pozwalają kolumny tej można nie zapuszczać

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

kolumna rur stosowana jest jako końcowa kolumna w odwiertach wydobywczych. Może ona być podwieszona powyżej buta rurbut rur wydobywczychbuta rur kolumny poprzedniej albo zacementowana na zakładkę. Często kolumna ta jest perforowana i wykorzystana jako filtr

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

kolumna rur zabezpieczająca wylot otworu i wzmacnia ścianę jego początkowego odcinka w skałach luźnych i słabo zwięzłych. W otworach poszukiwawczych powinna być zapuszczana możliwie głęboko ze względu na częste występowanie wierzchnich warstw o skomplikowanej budowie geologicznej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

koło stosowane przy grupowym pompowaniu odwiertów, umieszczane w najdogodniejszym miejscu dla oddalonej grupy odwiertów, które łączy się z kołem kieratowym za pomocą dwóch przewodów transmisyjnych o odpowiedniej grubości

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

używana w odwiercie w celu unieruchomienia kolumny rur wydobywczychrury wydobywczerur wydobywczych, które w czasie pracy pompy wgłębnejpompa wgłębna żerdziowapompy wgłębnej narażone są na skracanie i rozciąganie. Kotwica zapinana jest w kolumnie rur okładzinowych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

siatkowy element separatoraseparatorseparatora w postaci pakietu siatek wykonanych z nierdzewnego drutu o różnej średnicy. Umieszczany w separatorze pionowo lub poziomo, często odgrywając np. rolę łapacza kropel - drugiego stopnia separacji w separatorach kombinowanych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

urządzenie instalowane w kolumnie rur wydobywczychrury wydobywczerur wydobywczych odwiertu w celu posadawiania w nich korków blokujących, zaworów bezpieczeństwazawór bezpieczeństwazaworów bezpieczeństwa, zaworów wyrównawczych

R1PnrkzrtZ4u8

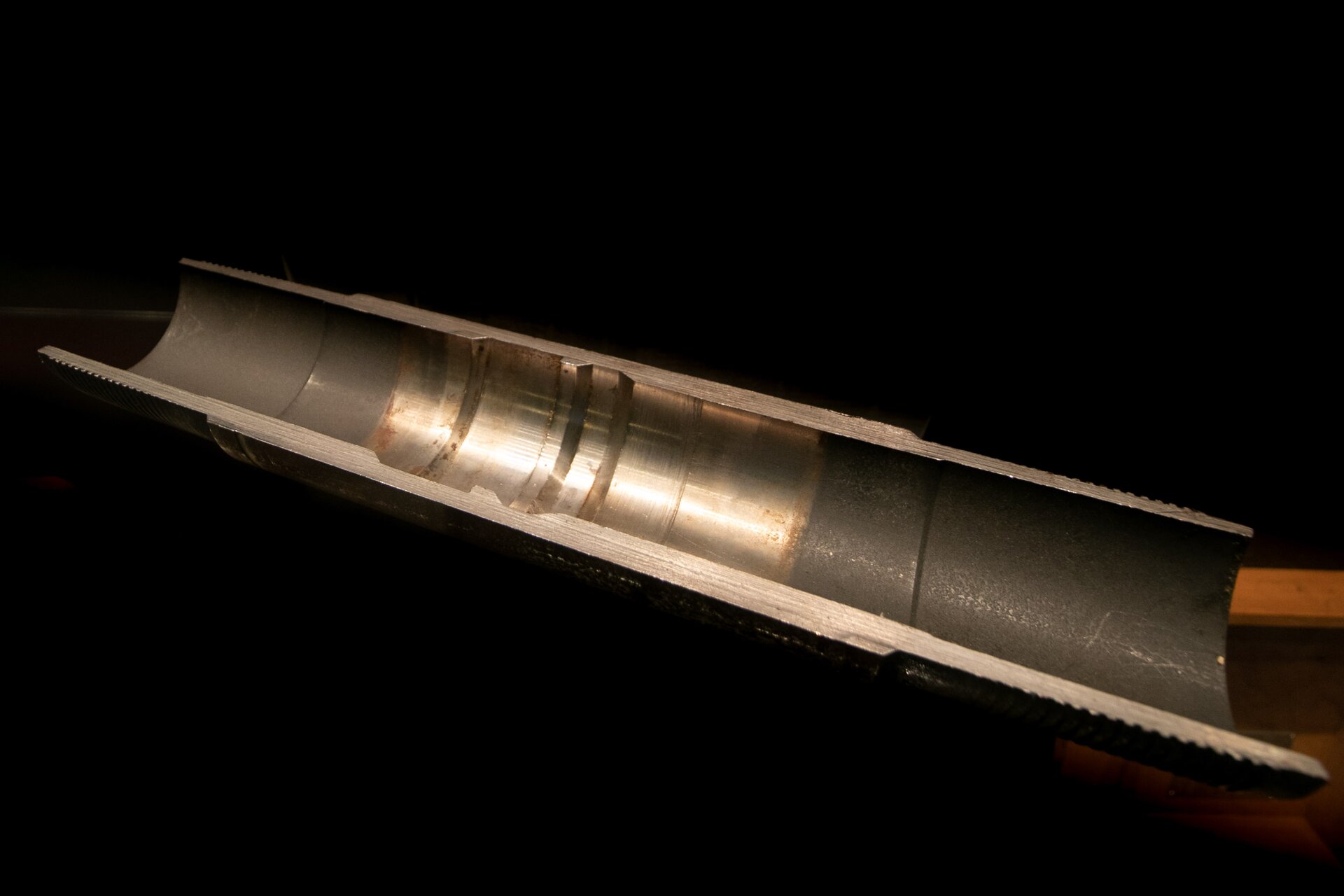

Na zdjęciu widać łącznik posadowy. Łącznik posadowy jest to urządzenie instalowane w kolumnie rur wydobywczych odwiertu w celu posadawiania w nich korków blokujących, zaworów bezpieczeństwa, zaworów wyrównawczych.
Widoczny łącznik jest elementem stalowym o kształcie podłużnej rynny w kształcie litery U. Łącznik umieszczony jest na drewnianym elemencie.

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

czynności mające na celu usunięcie płynu złożowego,ropy naftowej lub zasypu z dna odwiertu za pomocą łyżki, tj. odcinka rury wyposażonej w dolnej częsci w zawór grzybkowy, kulowy lub klapowy

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

krótka żerdź pompoważerdź pompoważerdź pompowa o określonej średnicy, wykonana wg normy API

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

manometr mierzący różnicę pomiędzy dwoma ciśnieniami, np. przed i za zwężką pomiarowązwężka redukcyjno‑pomiarowazwężką pomiarową

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

stosowany jest jako urządzenie do napędu grupowego pomp wgłębnychpompa wgłębna żerdziowapomp wgłębnych. Istota napędu grupowego polega na wykorzystaniu jednego silnika napędowego do napędu kieratu pompowego, a następnie za pośrednictwem transmisji pompowych do napędu na ogół kilkunastu żurawi pompowychkiwon pompowy (żuraw pompowy)żurawi pompowych. Napęd grupowy stosowany jest w przypadku eksploatacji odwiertów płytkich, mało wydajnych, blisko siebie położonych. Kierat pompowy służy do zamiany ruchu obrotowego wału silnika na ruch obrotowo zwrotny koła kieratowego, a następnie na ruch posuwisto zwrotny transmisji pompowych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

żerdź pompowa o większej średnicy w stosunku do żerdzi znajdujących się powyżej, zapewniająca obciążenie przewodu pompowegoprzewód pompowyprzewodu pompowego powyżej pompy wgłębnejpompa wgłębna żerdziowapompy wgłębnej w celu utrzymania tego przewodu prostego i napiętego

RuyrXeKDddSOU

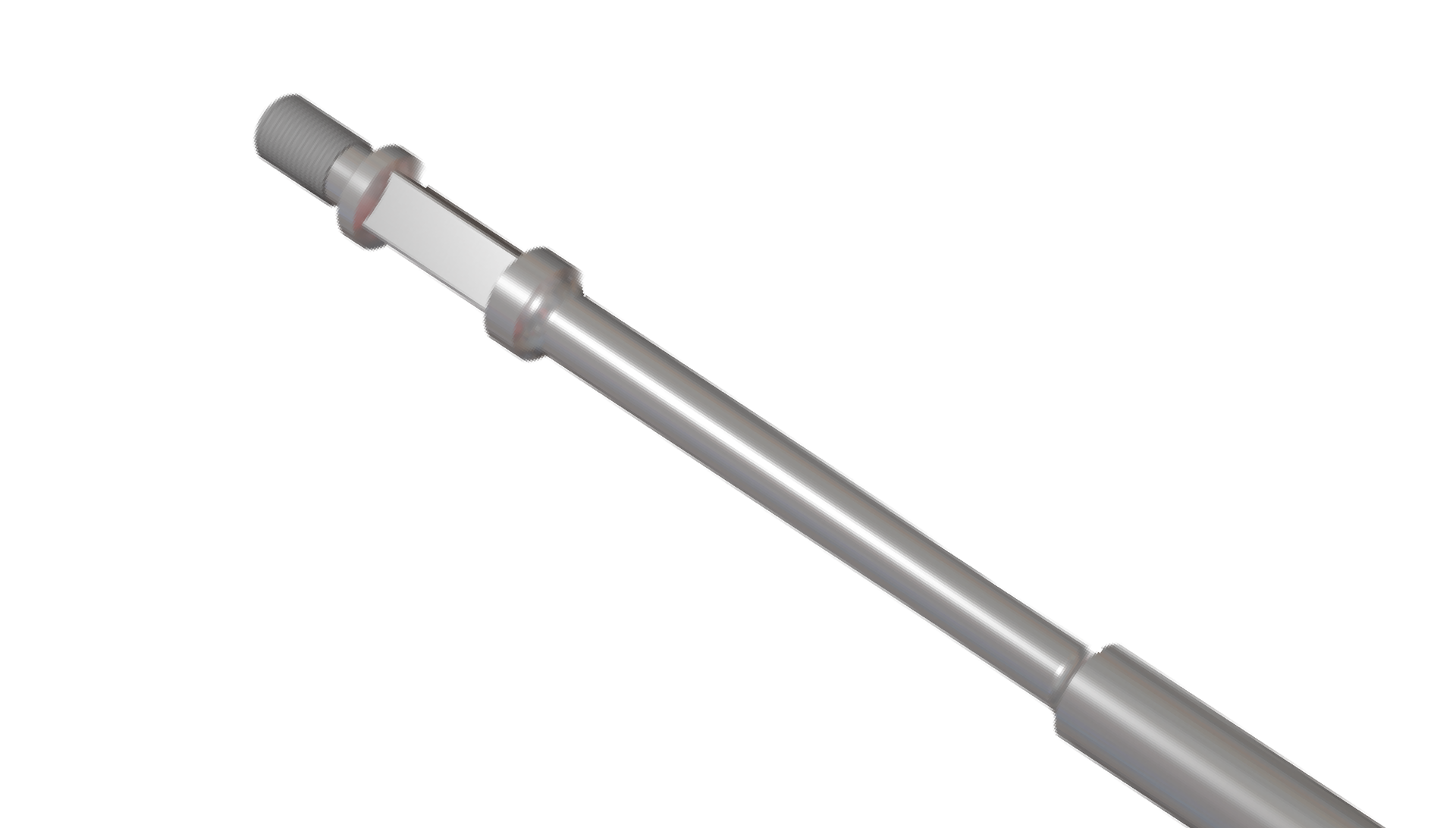

Na zdjęciu widać fragment szarego obciążnika żerdzi pompowych. Żerdź jest to podłużna rura o długości wynoszącej od $3$ do <math aria‑label="sześciu">6 metrów, która wykorzystywana jest przy wierceniach celem przedłużenia całego przewodu wiertniczego. Obciążnik jest definiowany jako elementy zestawu przewodu wiertniczego umieszczone bezpośrednio nad świdrem w przypadku wiercenia otworu pionowego lub w części pionowej otworu, szczególnie w przypadku wiercenia otworu horyzontalnego.
W centralnej części zdjęcia znajduje się szary obciążnik żerdziowy przypominający kształtem pałkę teleskopową Podstawą żerdzi jest cylindryczny pręt widoczny z prawej strony zdjęcia. Do lewej podstawy pręta przyłączony jest kolejny cieńszy pręt którego końcówka jest w kształcie lejka. Do szerszej podstawy lejka przyłączony jest z lewej strony element w kształcie prostopadłościanu. Podstawa prostopadłościanu jest wpisana w podstawę lejka. Z lewej strony prostopadłościan jest połączony do drugiego elementu o kształcie lejka. Szyjka lejka łączy się z nieznacznie szerszym cylindrycznym podłużnym elementem którym jest czop. Czop jest rodzajem połączenia w kształcie korka. Widoczny na końcu żerdzi czop ma gładką powierzchnię.

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

czynności mające na celu przywrócenie zdolności wydobywczej odwiertuodwiertodwiertu i wgłębnych urządzeń wydobywczych bez zmiany konstrukcji odwiertu

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

długość prostej, gładkiej rury zlokalizowanej na wejściu i na wyjściu gazu ziemnego z kryzy pomiarowej

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

otwór wiertniczy, wykonany w górotworze dla celów badawczych, poszukiwawczych, dokumentacyjnych lub eksploatacyjnych, w którym zakończono prace wiertnicze oraz uzbrojono w głowicęgłowica eksploatacyjnagłowicę pozwalającą na eksploatację kopaliny

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

otwór wiertniczy, wykonany w górotworze, w celach eksploatacyjnych, w którym zakończono prace wiertnicze oraz uzbrojono w głowicęgłowica eksploatacyjnagłowicę pozwalającą na eksploatację kopaliny

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

odwiertodwiertodwiert, w którym wydobycie ropy naftowej ze złoża a powierzchnię jest możliwe dzięki zastosowaniu jednej z mechanicznych metod wydobywania ropy naftowej. Energia potrzebna do wydźwignięcia określonej ilości ropy naftowej na powierzchnię zostaje dostarczona z powierzchni do urządzenia wydobywczego znajdującego się w odwiercie eksploatacyjnymodwiert eksploatacyjnyodwiercie eksploatacyjnym

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

odwiertodwiertodwiert, z którego uzyskano wypływ płynu złożowego na powierzchnię bez użycia energii z zewnątrz

Animacja 3D Syfonowanie odwiertu samoczynnegoD13G3V3W9Animacja 3D Syfonowanie odwiertu samoczynnego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

odwiertodwiertodwiert, którym prowadzi się eksploatację z różnych horyzontów w złożu. Do odseparowania poszczególnych stref produkcyjnych odwiertu wielohoryzontowego stosowane są pakerypakerpakery, natomiast wydobycie z każdej strefy prowadzone jest z użyciem oddzielnych kolumn rur wydobywczychrury wydobywczerur wydobywczych lub przestrzenią pierścieniową

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

narzędzie wgłębne stosowane w otworach wiertniczych i odwiertach wydobywczych. Umożliwia uszczelnienie przestrzeni pierścieniowej między przewodem wiertniczym a ścianą otworu lub rurami okładzinowymirury okładzinowerurami okładzinowymi, albo między rurami wydobywczymirury wydobywczerurami wydobywczymi a rurami okładzinowymi w odwiercie wydobywczym, w celu uniemożliwienia przepływu pionowego płynu złożowego przez uszczelnioną przestrzeń pierścieniową między rurami

R17bckqkOet6h

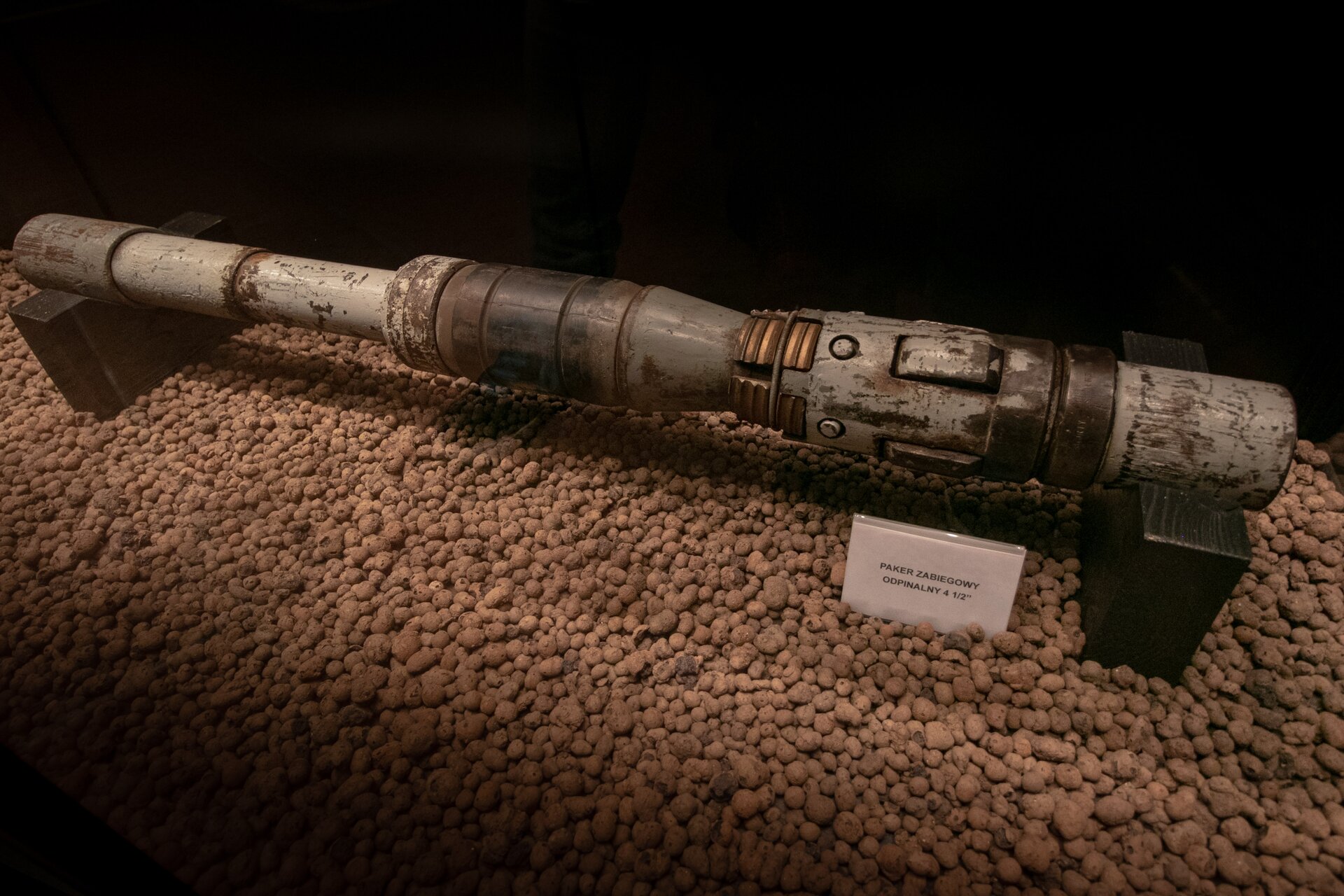

Na zdjęciu widoczny jest szary paker zabiegowy. Paker jest to narzędzie wgłębne stosowane w otworach wiertniczych i odwiertach wydobywczych. Umożliwiające uszczelnienie przestrzenia pierścieniowej między przewodem wiertniczym a ścianą otworu lub rurami okładzinowymi, albo między rurami wydobywczymi a rurami okładzinowymi w odwiercie wydobywczym, w celu uniemożliwienia przepływu pionowego płynu złożowego przez uszczelnioną przestrzeń pierścieniową między rurami.
Widoczny na zdjęciu paker jest urządzeniem o kształcie podłużnego cylindra którego można podzielić na cztery części. Pierwszy element po prawej stronie jest o kształcie szarego metalowego cylindra. Drugi element jest o kształcie walca którego powierzchnia boczna jest wypukła Element ten jest najszerszy w porównaniu z całym przekrojem urządzenia. W dolnej części elementu widać równomiernie rozłożone po obwodzie okręgi. Trzeci element jest o kształcie walca którego krawędzie przy prawej podstawie są nieznacznie ścięte. Czwarty element jest o kształcie teleskopowego walca który zbudowany jest z trzech mniejszych elementów. Każdy z nich jest o nieznacznie większej średnicy.
Paker posadowiony jest na dwóch drewnianych klockach. Na środku klocków wycięty jest otwór w kształcie koryta. Klocki umieszczone są na obu krańcach urządzenia. Drewniane klocki są posadowione na gruncie ma którym wysypane są brązowe kamienie. Przed pakerem znajduje się biała tabliczka z czarnym opisem. Tabliczka umieszczona jest po prawej stronie pakera.

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

pompa wgłębna w której ruch posuwisto – zwrotny tłoka silnika powoduje ruch tłoka pompy hydrotłokowej, w wyniku czego dopływająca do odwiertu ropa, zmieszana z cieczą roboczą, wytłaczana jest na powierzchnię przestrzenią pierścieniową między kolumnami rur wydobywczychrury wydobywczerur wydobywczych

wielostopniowa pompa wgłębnapompa wgłębna żerdziowapompa wgłębna zamontowana w rurze stalowej wykorzystująca wirnik odśrodkowy, zapuszczana jest ona do odwiertu wydobywczego na rurach wydobywczychrury wydobywczerurach wydobywczych, wzdłuż których rozmieszczony jest elastyczny kabel zbrojony, doprowadzający energię elektryczną do silnika napędowego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

pompa w której cylinder stanowi nierozłączną część z rurami wydobywczymi i zapuszczany jest na określoną głębokość do odwiertuodwiertodwiertu razem z kolumną rur wydobywczychrury wydobywczerur wydobywczych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

pompy składające się z rotora (tłoka w formie śruby) oraz statora (cylindra z gumowym uszczelnieniem), stosowane do pompowania odwiertówodwiertodwiertów o dużej wydajności, ropy zapiaszczonej przy zawartości piasku nawet do 60%, ropy zawodnionej a także przy wysokim wykładniku gazowym

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

pompa wgłębna umieszczona na spodzie kolumny rur wydobywczychrury wydobywczerur wydobywczych napędzana za pomocą napowierzchniowego urządzenia pompowego poprzez przewód pompowy (żerdzie pompowe)przewód pompowyprzewód pompowy (żerdzie pompowe), który wykonuje ruch w górę i w dół w kolumnie rur wydobywczychrury wydobywczerur wydobywczych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

pompa której działanie polega na wykorzystaniu energii kolejnych wydłużeń skurczów kolumny rur wydobywczychrury wydobywczerur wydobywczych spowodowanych działaniem zmiennej siły, pochodzącej od wibratora zamontowanego na płycie urządzenia

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

pompa w której cylinder wraz z tłokiem umieszczone są w rurach wydobywczychrury wydobywczerurach wydobywczych na określonej głębokości. Zapuszczenie i wyciąganie pompy wpuszczanej następuje razem z żerdziami pompowymiżerdź pompoważerdziami pompowymi, po zapuszczeniu kolumny rur wydobywczych do odwiertuodwiertodwiertu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

czujnik różnicy ciśnień wyposażony w przekaźnik. Presostat stanowi zabezpieczenie przed wzrostem ciśnienia powyżej określonego zakresu

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

służy do uszczelnienia przestrzeni na wypływie płynu złożowego pomiędzy laską pompową lub żerdzią pompowążerdź pompoważerdzią pompową a głowiczką w przypadku konieczności np. wymiany głowiczki lub uszczelnienia w głowiczce pompowej, wymiany laski pompowej, lub zabezpieczenia przed wypływem płynów złożowych i gazu na czas innych prac lub stójki odwiertuodwiertodwiertu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

czynności stosowane w celu usunięcia wody złożowejwoda złożowawody złożowej napływającej do odwiertuodwiertodwiertu w przypadku, gdy prędkość wypływu eksploatowanego gazu nie pozwala na jej bieżące wynoszenie lub ropy naftowej przy samoczynnym wydobyciuwydobycie samoczynnesamoczynnym wydobyciu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

przestrzeń pomiędzy wewnętrzną ścianką rury okładzinowejrury okładzinowerury okładzinowej a zewnętrzna ścianką rur wydobywczychrury wydobywczerur wydobywczych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

przewód do podawania środka chemicznego w odwiercieodwiertodwiercie

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

składa się z żerdzi dławikowej (laski pompowej)żerdź dławikoważerdzi dławikowej (laski pompowej), żerdzi pompowychżerdź pompoważerdzi pompowych, obciążników (opcjonalnie). Zadaniem przewodu pompowego jest przeniesienie ruchu posuwistego pochodzącego od urządzenia pompowego znajdującego się na powierzchni terenu do pompy wgłębnej żerdziowejpompa wgłębna żerdziowapompy wgłębnej żerdziowej znajdującej się w odwiercieodwiertodwiercie

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

czynności mające na celu doprowadzenie odwiertuodwiertodwiertu do właściwego stanu technicznego przy zmianie jego konstrukcji

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

rury zapuszczane do otworu wiertniczego, służąca do zabezpieczenia ścian otworu, oraz horyzontów wodnych, ropnych i gazowych. Posiadają na obu końcach połączenia gwintowe, służące do łączenia rur w kolumnę rur okładzinowychrury okładzinowerur okładzinowych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

najważniejszy i najbardziej kosztowny element wyposażenia wgłębnego odwiertów eksploatacyjnychodwiert eksploatacyjnyodwiertów eksploatacyjnych. Rury wydobywczerury wydobywczeRury wydobywcze umożliwiają wypływ ropy naftowej, gazu ziemnego i wody złożowejwoda złożowawody złożowej na powierzchnię oraz zapuszczenie do odwiertu pompy wgłębnej (wpuszczanej lub rurowej)

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

urządzenie służące do rozdziału płynów złożowych

RbrzM9L5JXpzU

Na zdjęciu znajduje się żółto‑czarny separator czyli urządzenie służące do rozdziału płynów złożowych. Widoczny na zdjęciu separator jest w kształcie podłużnego cylindra o orientacji pionowej. Na górze separatora znajduje się czerwony element o kształcie odwróconej fajki. Do górne, żółtej części separatora przyłączona jest w sposób kołnierzowy do otworu wlotowego gazu cienka czarna rura. Na dole separatora znajduje się zawór spustowy wyposażony w czerwony okrągły kurek.
Rura dochodząca do wlotu gazu ulega dwukrotnemu załamaniu przez co biegnie nieznacznie nad ziemią. Na rurze znajduje się żółty zawór wyposażony w czerwone pokrętło. Przed zaworem zamontowany jest okrągły wskaźnik. Rura przed wskaźnikiem ulega połączeniu z szarym cylindrycznym elementem o średnicy większej niż średnica rury. W połowie długości elementu na jego szczycie znajduje się element o kształcie czerwonej odwróconej fajki, Jest to najpewniej zawór bezpieczeństwa. Do początku elementu przyłączona jest szara rura która ulega załamaniu i biegnie w stronę separatora.
W tle zdjęcia widać polanę oraz tereny leśne.

Animacja 3D Syfonowanie odwiertu samoczynnegoD13G3V3W9Animacja 3D Syfonowanie odwiertu samoczynnego

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

odcinek rury wydobywczejrury wydobywczerury wydobywczej z otworami bocznymi o określonej średnicy zamontowany na spodzie kolumny rur wydobywczych. Zapobiega zjawisku piaszczenia, tz. wynoszenia zanieczyszczeń mechanicznych z odwiertuodwiertodwiertu na powierzchnię do instalacji technologicznych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

głowica eksploatacyjnagłowica eksploatacyjnagłowica eksploatacyjna która w swej konstrukcji zawiera grupę zasuw znajdujących się w jednym korpusie

R1RAUu2aEPlQP

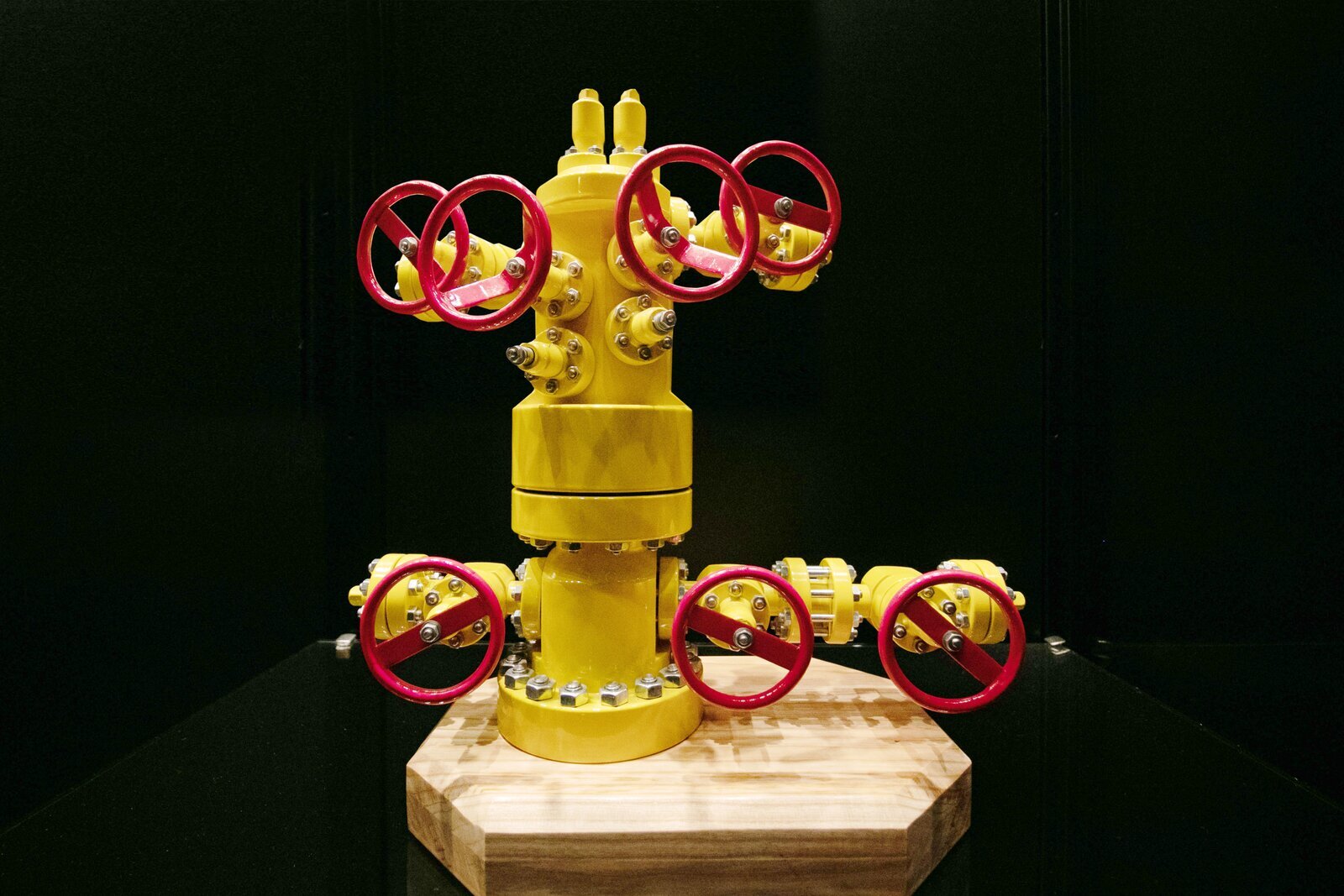

Na zdjęciu widać żółto‑czerwoną głowicę eksploatacyjną typu Solid Block, czyli urządzenia montowanego na szczycie odwiertu, w celu zamknięcia wylotu otworu wiertniczego, aby nie doprowadzić do niekontrolowanego ujścia węglowodorów.
U góry głowicy widoczne są dwa małe cylindryczne elementy o orientacji pionowej. Są to korki. Korki są względem siebie równoległe. Korki osadzone są na żółtym korpusie. Korpus składa się z dwóch elementów o kształcie cylindrycznym połączonych w połowie wysokości korpusu połączeniem kołnierzowym. W  dolnej części korpusu widoczne są po prawej i lewej stronie przyłącza rurowe. Przyłącze znajdujące się po prawej stronie składa się z odcinków rurowych na których osadzone są dwie zasuwy ślimakowe. Pokrętła zasuw są okrągłe w kolorze czerwonym. Przez środek pokrętła przebiega czerwona prostokątna blaszka. Po drugiej stronie głowicy znajduje się przyłącze rurowe z jednym pokrętłem do zasuwy ślimakowej.
W górnej części głowicy poniżej korka znajdują się dwa przyłącza rurowe. Przyłącza umieszczone są na tej samej wysokości po obu stronach głowicy. Zarówno przyłącze po lewej stronie jak i po prawej stronie składa się z odcinków rurowych na których znajdują się dwie zasuwy suwakowe. Pierwsze pokrętło dla zasuwy po prawej i lewej stronie znajduje się na brzegu korpusu głowicy. Drugie pokrętło znajduje się na odcinku rurowym. Pokrętła są takiego samego koloru, kształtu i wielkości jak w przypadku pokręteł do zasuw znajdujących się w dolnej części głowicy.
Podstawą głowicy jest połączenie kołnierzowe.
Głowica umieszczona jest na drewnianej sześciokątnej płycie. Tło za głowicą jest czarne.

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

krótkotrwałe wypuszczanie gazu ziemnego w ilościach przekraczających dozwolony pobór z odwiertuodwiertodwiertu mające na celu oczyszczenie dna odwiertu, wyniesienie wody złożowejwoda złożowawody złożowej na powierzchnię

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

Animacja 3D Syfonowanie odwiertu samoczynnegoD13G3V3W9Animacja 3D Syfonowanie odwiertu samoczynnego

narzędzie umożliwiające uzyskanie dostępu przez rury wydobywczerury wydobywczerury wydobywcze do przestrzeni pierścieniowej, między rurami okładzinowymirury okładzinowerurami okładzinowymi a rurami wydobywczymi

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

zestaw urządzeń do napędu grupowego pomp wgłębnych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

organiczne związki chemiczne zawierające w swojej strukturze wyłącznie atomy węgla i wodoru

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

przyrząd zapuszczany do odwiertuodwiertodwiertu na wyciągu linowym w celu zmierzenia parametrów złożowych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element wgłębnego wyposażenia odwiertu zaliczonego do $\mathrm I$ lub $\mathrm{II}$ kategorii zagrożenia siarkowodorowego mającego za zadanie zamknięcie wylotu odwiertuodwiertodwiertu na wypadek utraty szczelności głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

dziedzina przemysłu zajmująca się poszukiwaniem i udostępnianiem złóż kopalin poprzez otwory wiertnicze. Zajmuje się również drążeniem otworów badawczych w celu poznania budowy geologicznej badanego obszaru

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

służą do zawieszenia rur wydobywczychrury wydobywczerur wydobywczych w głowicy eksploatacyjnej odwiertuodwiertodwiertu

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

służy do podwieszania zapuszczonych rur okładzinowychrury okładzinowerur okładzinowych zacementowanych w otworze, umożliwiając szczelne połączenie poszczególnych kolumn rur ze sobą, zamknięcie przestrzeni pierścieniowej pomiędzy nimi, oraz montaż głowicy przeciwerupcyjnej czy eksploatacyjnejgłowica eksploatacyjnaeksploatacyjnej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element dystansowy pomiędzy zasuwami głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej, służący do zamontowania manometrumanometr różnicowymanometru

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

najczęściej woda zmineralizowania występująca w skale zbiornikowej łącznie z węglowodorami. Może występować jako woda okalająca lub podścielająca złoże węglowodorów

Animacja 3D Syfonowanie odwiertu samoczynnegoD13G3V3W9Animacja 3D Syfonowanie odwiertu samoczynnego

wypływ płynu złożowego na powierzchnię bez użycia energii z zewnątrz

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

czujnik różnicy ciśnień wyposażony w przekaźnik

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

urządzenia przeznaczone do podgrzewania gazu ziemnego cieczą, parą lub gazem w procesie jego oczyszczania

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

to wszystkie elementy napowierzchniowe odwiertuodwiertodwiertu np.: głowica eksploatacyjnagłowica eksploatacyjnagłowica eksploatacyjna, zwężka dławiąca stała lub nastawialna, wymiennik ciepławymiennik ciepławymiennik ciepła, separatory (oddzielacze)separatorseparatory (oddzielacze), odcinek redukcyjno‑pomiarowy, zbiorniki gazu, ropy i wody złożowejwoda złożowawody złożowej, odgazowywacz wody złożowej i inne, związane z bezpośrednią eksploatacją

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

zestaw elementów uzbrojenia wgłębnego odwiertuodwiertodwiertu służacy do wydobycia kopalin metodami otworowymi

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

zabiegi zwiększające wydobycie ropy naftowej i gazu ziemnego, stosowane w złożach, zwłaszcza w końcowej fazie eksploatacji, poprzez zmniejszenie oporów przepływu w strefie przyodwiertowej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej, służy tylko i wyłącznie do zamknięcia wypływu z głowicy eksploatacyjnej podczas wymiany zasuwy roboczejzasuwa roboczazasuwy roboczej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej, służy do zamknięcia przepływu pomiędzy głowicą eksploatacyjną a kolektorem. Pozwala to na odcięcie wypływu z głowicy eksploatacyjnej bez konieczności zamykania zasuwy roboczejzasuwa roboczazasuwy roboczej na rurach wydobywczychrury wydobywczerurach wydobywczych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej, umożliwia zatłoczenie odwiertu przy pracach zabiegowych np. intensyfikacyjnych, rekonstrukcyjnych lub obróbczych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej, umożliwia zamknięcie wypływu z głowicy eksploatacyjnej podczas dłuższej przerwy w eksploatacji płynów złożowych

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element głowicy eksploatacyjnejgłowica eksploatacyjnagłowicy eksploatacyjnej, umożliwia zamknięcie wypływu z głowicy eksploatacyjnej podczas prac w odwiercieodwiertodwiercie, w czasie których używane są śluzy

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

stosowany w celu utrzymania przeciwciśnienia do określonej wartości na rurach wydobywczychrury wydobywczerurach wydobywczych w celu zmniejszenia negatywnego oddziaływania gazu na wydobycie płynu złożowego poprzez pompowanie

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

zabezpiecza urządzenia ciśnieniowe lub zbiorniki przed nadmiernym wzrostem ciśnienia powyżej wartości granicznej

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

służy do oddzielenia procesu od przyrządów pomiarowych, takich jak manometry, przełączniki lub przetworniki ciśnienia. Zapewnia bardzo płynną regulację zamknięcia. Zawory iglicowe są wykonane ze stali nierdzewnej i są odpowiednie do pracy przy bardzo dużym ciśnieniu roboczym do $400\mathit{ }\mathrm{bar}$

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

element żerdziowej tłokowej pompy wgłębnej znajdujący się w jej dolnej części. W jego skład wchodzi m.in. kula i gniazdo zamknięte w obudowie. Zadaniem zaworu stopowego jest umożliwienie wpłynięcia ropy naftowej lub wody złożowejwoda złożowawody złożowej do wnętrza pompy podczas cyklu ssania oraz utrzymanie płynu w pompie podczas cyklu tłoczenia

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

służy do zapewnienia przepływu płynu tylko w jednym kierunku. Jest to zawór samoczynny

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

kryza lub dysza montowana w odcinku rurociągu w celu ograniczenia przepływu  gazu ziemnego

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

naturalne nagromadzenie minerałów, skał oraz innych substancji, których wydobywanie może przynieść korzyść gospodarczą

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

kryza lub dysza zamontowana na odcinku redukcyjno – pomiarowym umożliwiająca pomiar ilości przepływającego gazu ziemnego w jednostce czasu z danego odwiertuodwiertodwiertu

R16IpJshzCIJO

Zwężka redukcyjno‑pomiarowa

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

gładki pręt mosiężny lub ze stali chromowanej, który porusza się w górę i w dół przez dławik uszczelniający na głowicy odwiertu pompowanegoodwiert pompowanyodwiertu pompowanego. Zapewnia przeniesienie ruchu posuwisto zwrotnego z urządzenia pompowego poprzez przewód pompowyprzewód pompowyprzewód pompowy na żerdziową pompę wgłębnąpompa wgłębna żerdzioważerdziową pompę wgłębną

RIT1Ci59ClSaK

Na zdjęciu widać fragmenty czterech żerdzi dławikowych. Żerdź jest to podłużna rura o długości wynoszącej od $3$ do <math aria‑label='sześciu'>6 metrów, która wykorzystywana jest przy wierceniach celem przedłużenia całego przewodu wiertniczego.
W narożach zdjęcia widać fragmenty czterech żerdzi o różnych końcówkach. Żerdzie są skierowane końcówkami do środka. Podstawą żerdzi jest szara rura o kształcie cienkiego cylindra. W przypadku dwóch żerdzi widocznych u góry zdjęcia fragment końcówki rury zakończony jest zgrubieniem. Widoczne zgrubienie w kształcie kielicha jest to mufa czyli inaczej łącznik w połączeniu śrubowym służący do łączenia głównie rur, a także gwintowanych prętów. Końcówka żerdzi to połączenie gwintowane.
Żerdzie widoczne w dolnych narożach zdjęcia są to szare cienkie cylindryczne kształty. Na końcu żerdzi znajduje się połączenie gwintowane.

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

stalowy okrągły pręt zaopatrzony na końcach w połączenia gwintowe, stanowiący element przewodu pompowegoprzewód pompowyprzewodu pompowego do przenoszenia ruchu z powierzchni do pompy wgłębnejpompa wgłębna żerdziowapompy wgłębnej

RjNkuG6yXIDKO

Na zdjęciu widać fragment żerdzi pompowej widocznej z boku. Żerdź jest to podłużna rura o długości wynoszącej od $3$ do <math aria‑label='sześciu'>6 metrów, która wykorzystywana jest przy wierceniach celem przedłużenia całego przewodu wiertniczego.
W centralnej części zdjęcia widać fragment szarej żerdzi pompowej zakończonej połączeniem gwintowanym. Podstawą żerdzi jest pręt w kształcie cienkiego podłużnego cylindra widocznego z lewej strony zdjęcia. Cylinder zakończony jest główką o kształcie lejka. Szyjka lejka stanowi podstawę żerdzi Do główki przyłączony jest z prawej strony szary element o kształcie prostopadłościanu który zakończony jest cienkim cylindrycznym kształtem. Podstawa prostopadłościanu jest wpisana w podstawę cylindra. Pod prawej stronie cylindra widać połączenie gwintowane które stanowi nagwintowany element w kształcie cienkiego podłużnego cylindra.

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych

jest urządzeniem wprawiającym w ruch przewód pompowyprzewód pompowyprzewód pompowy a poprzez przewód pompę wgłębnąpompa wgłębna żerdziowapompę wgłębną. Indywidualny żuraw pompowy posiada odrębny silnik napędowy i stosowany jest do napędu pompy wgłębnej w odwiercie. Napęd z silnika za pomocą przekładni pasowej i przekładni zębatej (reduktora) przekazywany jest na wał napędowy. Na wale zamontowane są dwie korby, które połączone są z wahaczem za pomocą podciągaczy. Na końcu wahacza znajduje się łeb wahacza, do którego zamocowane jest cięgło połączone z żerdzią dławikowążerdź dławikoważerdzią dławikową

R1NXGf9x0unyZ

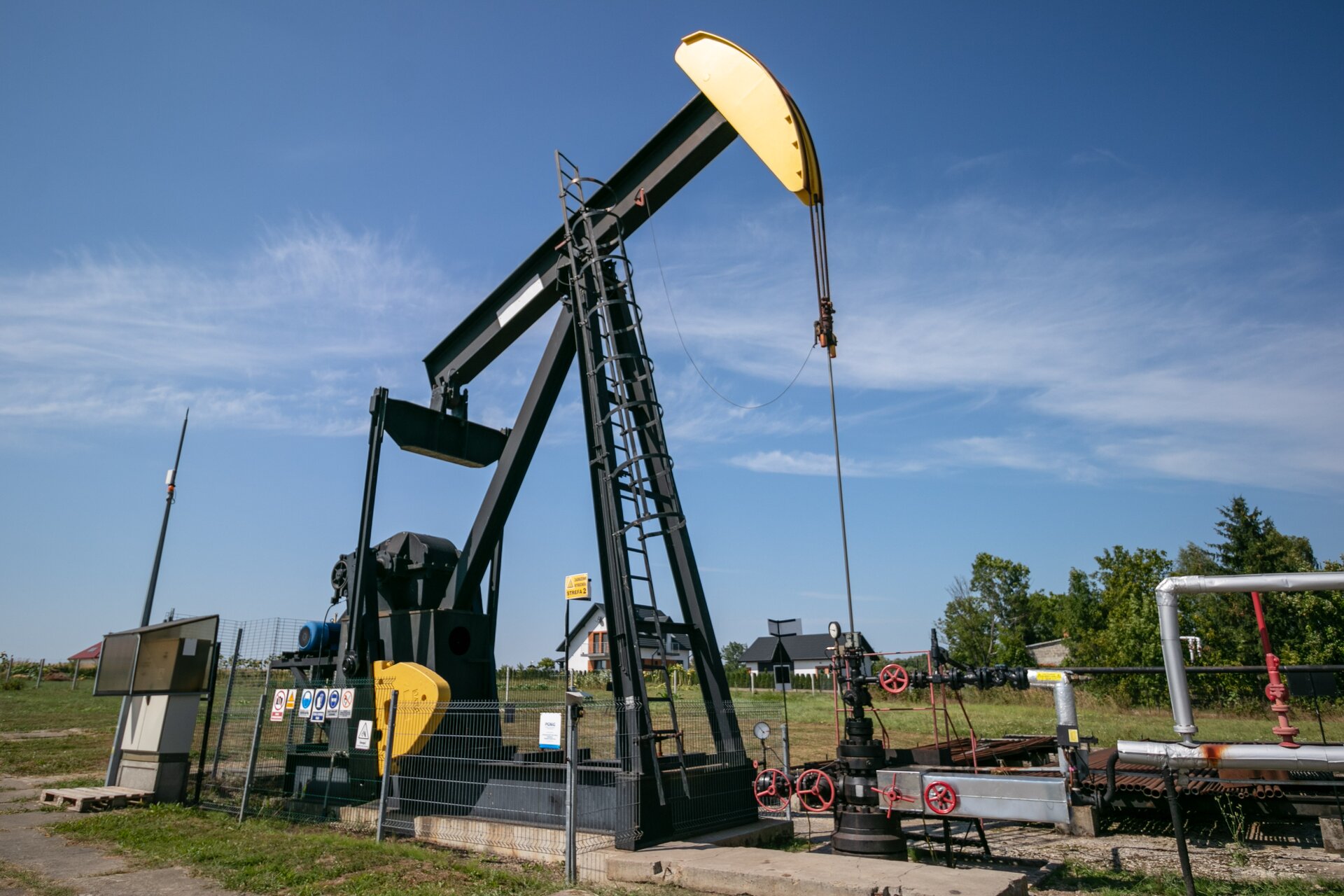

Na zdjęciu widać czarno‑żółty indywidualny żuraw pompowy wraz z infrastrukturą napowierzchniową otworu. Żuraw jest to urządzenie wprawiające w ruch przewód pompowy a poprzez przewód pompę wgłębną.
Widoczny w centralnej części zdjęcia żuraw jest wykonany z czarnej ramy o kształcie ostrosłupa o podstawie trójkąta. Na szczycie ramy osadzone jest ramie żurawia zakończone z prawej strony głowicą. Ramie wraz z żółtą głowicą jest w kształcie młotka. Do głowicy przymocowana jest cienki czarny drążek polerowany który łączy się z czarną głowicą eksploatacyjną. Po drugiej stronie ramie znajduje się przeciwwaga o kształcie trapezu do którego boków przymocowane są dwie belki o kształcie podłużnych prostokątów czyli pociągacze. Pociągacze połączone są z czarnym silnikiem. Po prawej stronie głowicy widoczne są dwie szare rury.
W tle zdjęcia widać dwa trzy obiekty mieszkalne które charakteryzują się spadzistym dachem.

Galeria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanegoDIJqf4pctGaleria zdjęć Wyposażenie napowierzchniowe odwiertu samoczynnego i pompowanego

E‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanychD8EIKBA4lE‑book Budowa i wyposażenie głowic eksploatacyjnych odwiertów samoczynnych i pompowanych
