Mosiężna śruba z otworami, przez które przechodzą struny, tworząc jeden chór. Śruba umieszczona jest w ramie żeliwnej; w fortepianie jest wkręcona, zaś w pianinie wbita.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Stalowa blaszka o jednej lub obu powierzchniach zakończonych ostrymi ząbkami w kształcie piły.

Galeria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnychD9QulIzEwGaleria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnych

W pianinie lub fortepianie to zespół wspólnie brzmiących jednej, dwóch lub trzech strun o tej samej wysokości dźwięku.

Plansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiaroweDzblFLU7hPlansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiarowe

Wypełniacze otworów ramy żeliwnej, w formie tulei o średnicy ok. 10 mm, umieszczone w miejscach usadowienia kołków stroikowych.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Podzespół mechanizmu pianinowego lub fortepianowego składający się m.in. z widełek, stopki, korpusu, popychacza, chwytnika, łyżeczki, poruszany dzięki pilotowi umieszczonemu w klawiszu.

1,1

RVFRNIDa1REa1

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest dźwignia główna. Składające się na niego elementy zostały zaznaczone czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

RPSUhoHNK5Ntp

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest dźwignia główna. Składające się na niego elementy zostały zaznaczone czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Zespół elementów mechanizmu pianinowego, w którym umieszczony jest młotek.

1,1

RqV1e1fWcN3Ns

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest dźwignia orzechowa. Element został zaznaczony czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

RVnfXT51goHl9

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest dźwignia orzechowa. Element został zaznaczony czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Tłumik, pręt oraz korpus zamocowany za pomocą widełek do belki konstrukcyjnej w pianinie. W fortepianie jest to część mechanizmu tłumikowego.

1,1

Rf2cJorYDY07U

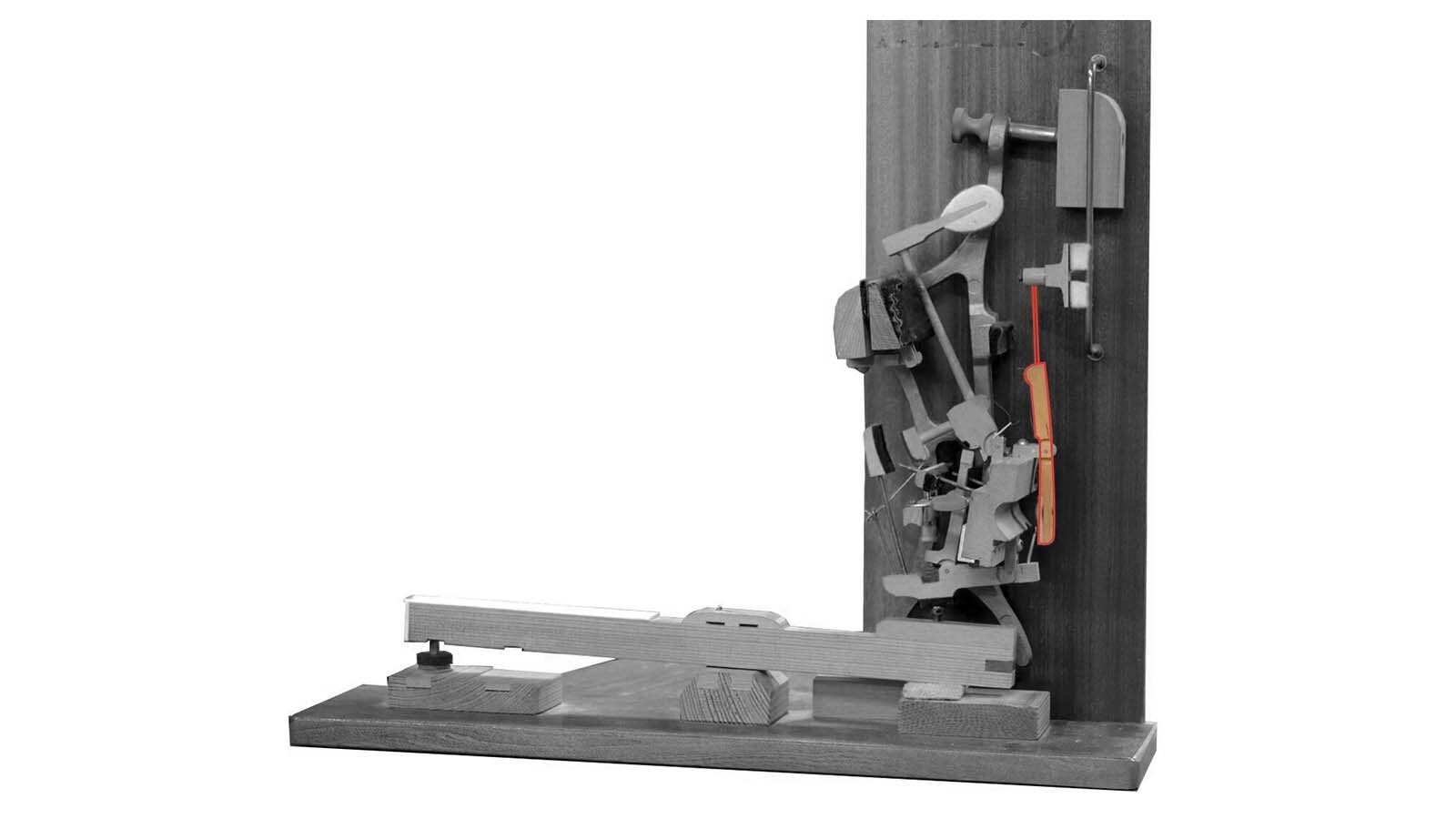

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest dźwignia tłumikowa. Element został zaznaczony czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

R1SQ625ZaEFJP

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest dźwignia tłumikowa. Element został zaznaczony czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Inaczej okleinowanie, to pokrywanie materiału drewnianego lub drewnopodobnego cienką warstwą drewna (fornirem) o wysokiej jakości (np. hebanu, palisandru, mahoniu o ładnej barwie i rysunku).

Galeria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnychD9QulIzEwGaleria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnych

Frezowanie jest to obróbka drewna polegająca na skrawaniu, dzięki której obrabianemu materiałowi nadaje się pożądany kształt. Frezowanie jest niezwykle  skuteczne przy wykańczaniu kantów, zaokrąglaniu brzegów, wycinaniu rowków czy otworu pod zawiasy, jak również wycinaniu skomplikowanych wzorów w drewnie.

Galeria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnychD9QulIzEwGaleria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnych

Zagłębienie się klawisza w przedniej części na sztyfcie płaskim ramiaka przedniego.

Plansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiaroweDzblFLU7hPlansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiarowe

Część umieszczona na trzonku, składająca się z drewnianego rdzenia i filcowej otuliny, mająca bezpośredni kontakt ze strunami.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Kołek, na którym zaczepiona jest struna w miejscu ramy żeliwnej.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Stalowe kołki stanowiące elementy składowe zespołu dźwięcznica, umieszczone w strojnicy i używane do naciągu strun wiolinowych oraz basowych w fortepianach i pianinach.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

To materiał kompozytowy, drewnopochodny, uzyskany poprzez sklejenie cienkich warstw drewna z użyciem syntetycznego kleju pod wysokim ciśnieniem  (ok. 300 bar).

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

To element mający bezpośredni kontakt z dźwignią tłumikową, odpowiedzialny za pracę tłumika, czyli odchodzenie tłumików od strun.

1,1

R1L7IW4CGOyEv

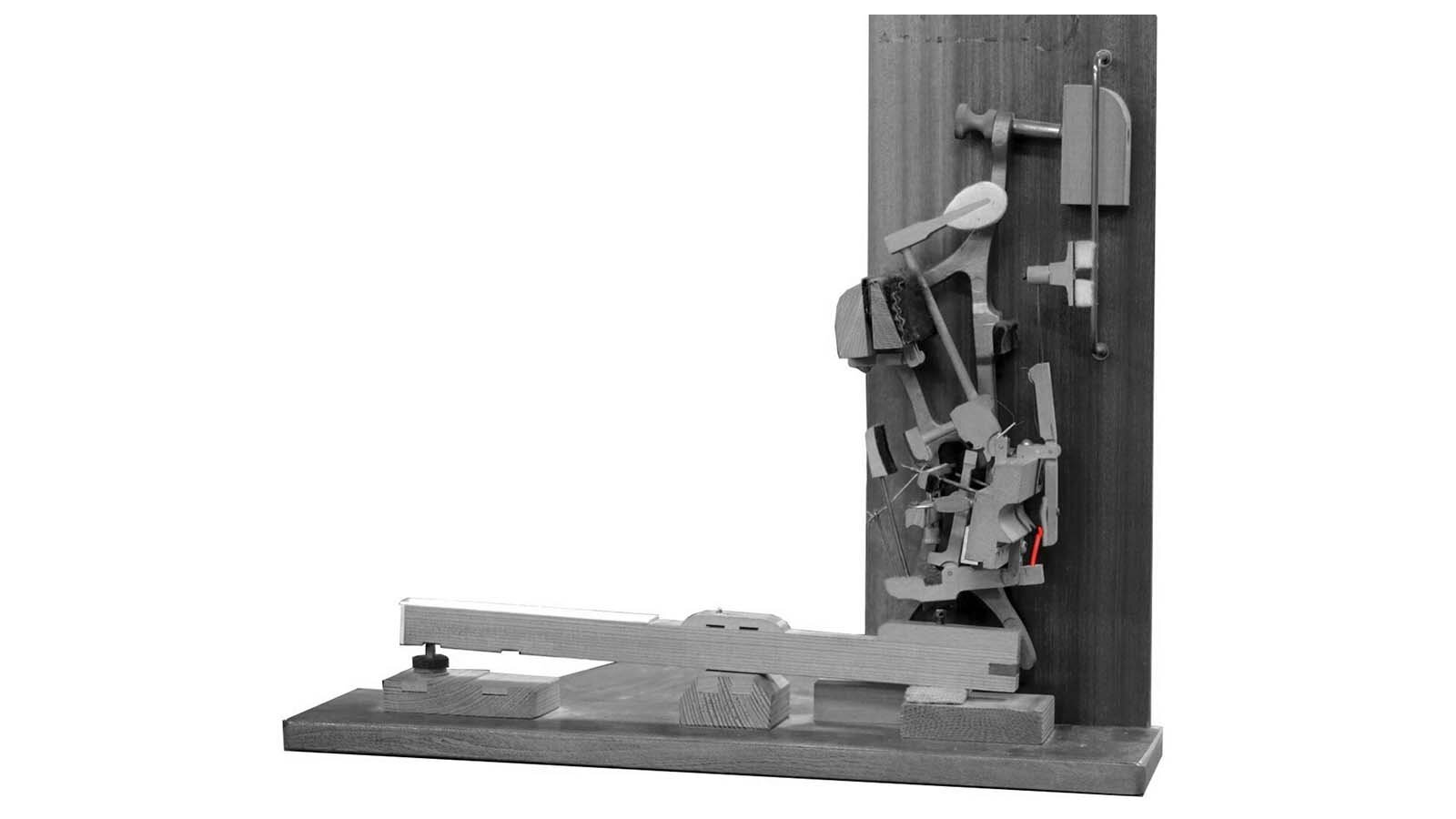

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest łyżeczka dźwigni głównej. Element został zaznaczony czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

R1A8KydXdDNMB

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest łyżeczka dźwigni głównej. Element został zaznaczony czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Cienkie warstwy drewna pozyskiwanego metodą skrawania obwodowego, inaczej metodą łuszczarską, nazywane również łuszczką. W produkcji pianin i fortepianów są wykorzystywane jako sklejki do strojnic, ale także do oklejania obudów oraz owinięć.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Metalowa lub drewniana część klawisza pianinowego lub fortepianowego, występująca w jego tylnej części. Zadaniem pilota jest podnoszenie stopki dźwigni głównej.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Część mechanizmu pianinowego lub fortepianowego odpowiedzialna za popychanie dźwigni orzecha lub młotka fortepianowego.

1,1

Rifh2rXh8Rk60

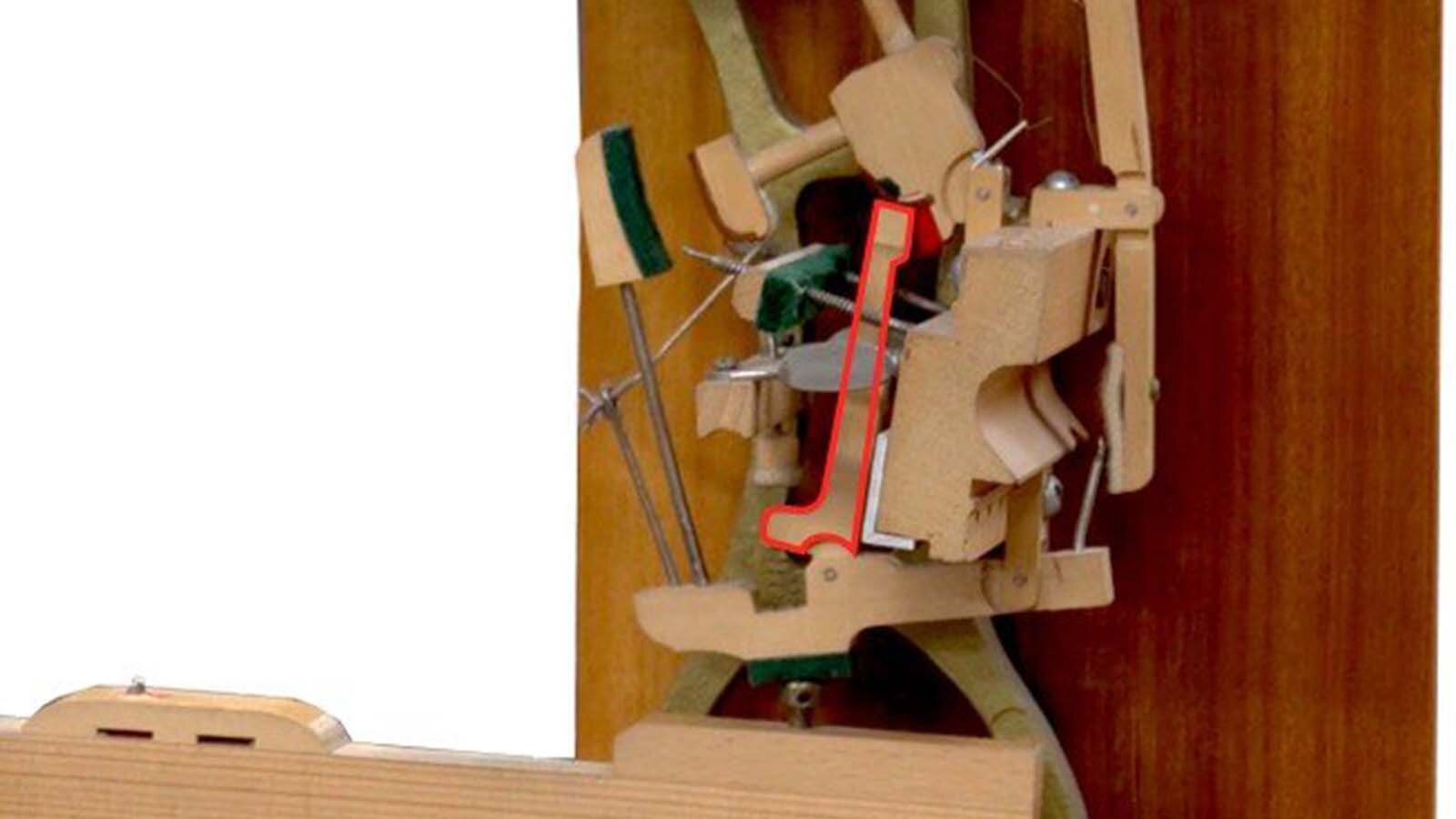

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest popychacz. Element został zaznaczony czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

RmlG3m7MB5d4y

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest popychacz. Element został zaznaczony czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Element konstrukcji nośnej fortepianu i pianina, który wspólnie ze szkieletem oraz dnem rezonansowym tworzy tzw. dźwięcznicę. Część jest wykonana z żeliwa szarego o symbolu Żl 180.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Rama z zakrytą strojnicą. Kołki stroikowe przechodzą przez otwory w ramie bezpośrednio lub w towarzystwie dybli grabowych.

Galeria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnychD9QulIzEwGaleria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnych

Rama z odkrytą strojnicą, która musi być dodatkowo okleinowana w celu zachowania atrakcyjnego wyglądu estetycznego.

Galeria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnychD9QulIzEwGaleria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnych

Szybkie powtarzanie tego samego dźwięku. Pianino ma pojedynczą repetycję, tzn. około 5‑6 uderzeń na sekundę, zaś fortepian – podwójną repetycję, czyli 10‑12 uderzeń na sekundę.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Jest to urządzenie, w którym zamieniana jest energia elektryczna na mechaniczną.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Materiał kompozytowy, wykonany z nieparzystej liczby krzyżujących się cienkich warstw drewna, czyli z obłogów. Sklejka może być wyprodukowana z rozmaitych rodzajów drewna, np. brzozy, sosny, buku, olchy lub gatunków drzew egzotycznych.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Najczęściej wykonana ze sklejki lub warstw drewna klejonego, tzw. masywu, z twardego drewna twardego drzew liściastych, np. buku lub klonu. Jest bazą usadowienia kołków stroikowych.

RDIge1pky8z8X

Zdjęcie przedstawia strojnicę, z nawierconymi otworami do usadowienia kołków stroikowych.

Galeria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnychD9QulIzEwGaleria zdjęć – Szkielet pianina, szkielet fortepianu i rozwiązania konstrukcyjne ram żeliwnych

Odległość młotków od strun w stanie spoczynku, która wynosi 45 mm.

Plansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiaroweDzblFLU7hPlansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiarowe

Strój równomiernie temperowany, gdzie interwał kwinty zmniejszamy, zaś kwarty zwiększamy. Jest to zamknięty strój w oktawie od a do a¹ interwałów kwint i kwart, pomiędzy którymi powinno występować ok. 1 dudnienia na sekundę. Poprawność tych interwałów sprawdza się tercjami i sekstami.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Odległość między klawiszami, dźwigniami lub młotkami.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Element fortepianu lub pianina, wykonany z drewnianej główki i filcu, odpowiedzialny za tłumienie strun.

1,1

RH4gaDtFPYJfA

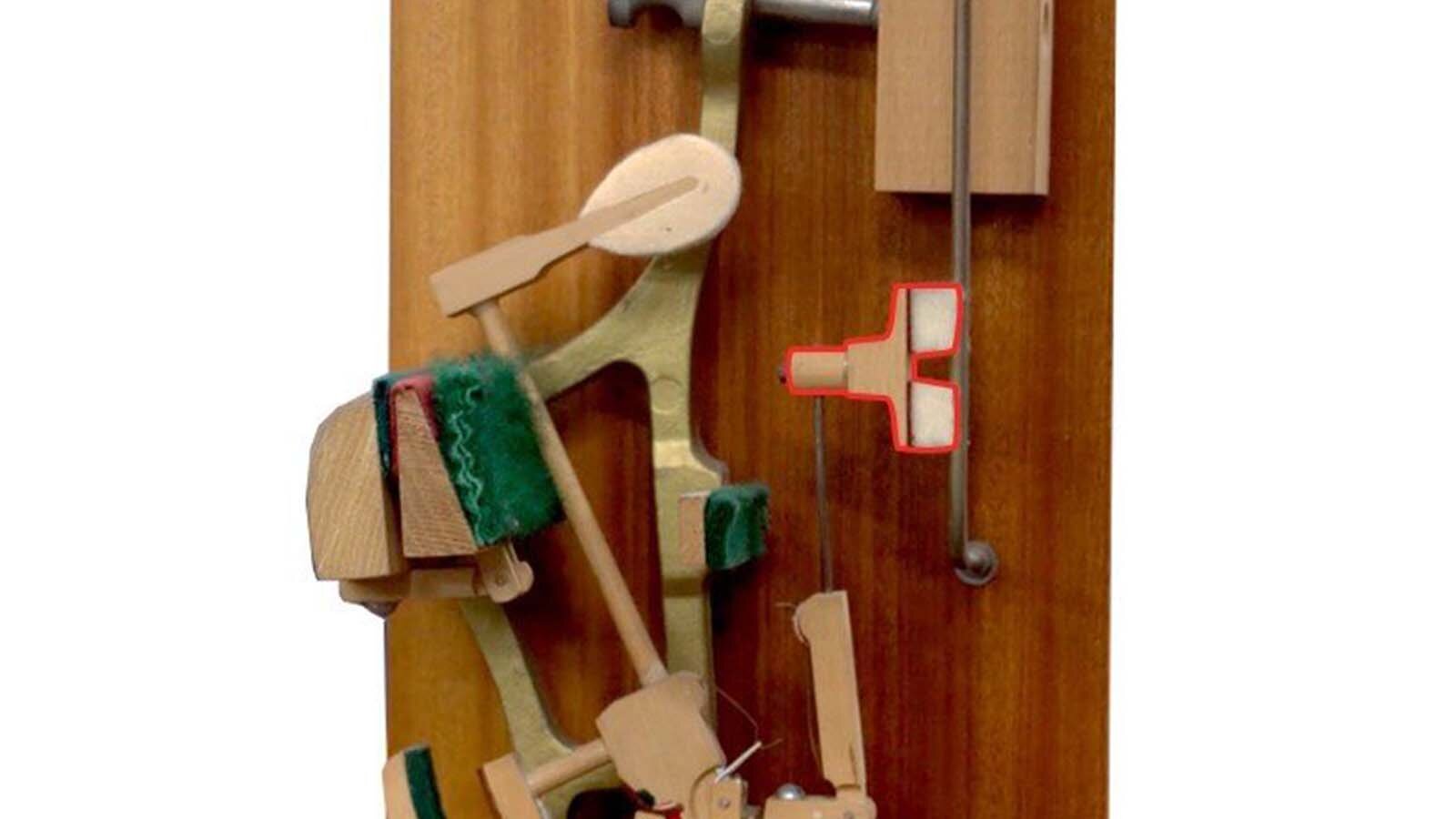

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest tłumik. Element został zaznaczony czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

R9b3uL1PXpa3a

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest tłumik. Element został zaznaczony czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Część łącząca, wykonana z drewna brzozowego. Trzonek może być młotkowy lub przeciwchwytnika.

1,1

R1G18cO61INgw

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest trzonek. Element został zaznaczony czerwoną obwódką, a dodatkowo pozostałe elementy są w odcieniach szarości dla lepszego uwidocznienia.

R1Te0z0TxwLsR

Zdjęcie przedstawia podzespół mechanizmu pianinowego lub fortepianowego jakim jest trzonek. Element został zaznaczony czerwoną obwódką.

Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianinDDIjGJlc4Atlas interaktywny – Zespoły, podzespoły oraz części fortepianów i pianin

Jest to wiertarka zamontowana w korpus, najczęściej przytwierdzona do ściany, bardzo często używana do wiercenia strojnic fortepianów oraz pianin.

Plansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiaroweDzblFLU7hPlansza interaktywna – Maszyny do obróbki drewna, urządzenia do obróbki ręcznej, narzędzia korektorskie, narzędzia stroicielskie, przyrządy pomiarowe

Charakterystyczne wgłębienia wzdłuż krawędzi desek.

Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędziaDozmJVBg6Sekwencje filmowe – Sekwencje montażowe, produkcyjne oraz prezentujące maszyny, urządzenia i narzędzia

Inaczej docisk. Jest to wyniesienie struny na progu wiolinowym lub mostku basowym ponad dwa oparcia z jednej i drugiej strony, czyli ponad próg agrafy lub ramy żeliwnej, oraz oparcie na ramie żeliwnej w miejscu kołka zaczepowego.

Film instruktażowy – Szpanowanie dna rezonansowegoD4AgNHgPtFilm instruktażowy – Szpanowanie dna rezonansowego
