Aple to obszary druku w pełni pokryte farbą, zaś nierówne aple to obszary druku z nierównomiernym nasyceniem kolorów na całej powierzchni druku.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „aple”, https://pl.wikipedia.org/wiki/Apla [dostęp 29.11.2021 r.].

• Źródło: Publikacja online. Biblioteczka techniczna, zeszyt nr 2, Jak sobie radzić z problemami we fleksograii, http://www.mhp.com.pl/gfx/mhp/userfiles/files/pdf/druki-biblio-bledyfle.pdf [dostęp 29.11.2021 r.]. Plik pdf o rozmiarze 106 KB w języku polskim.

Urządzenie do cięcia wzdłużnego roli na węższe rolki. Może być wyposażona w moduły do laserowej bądź mechanicznej perforacji podłoży, które umożliwiają nacinanie lub mikroperforowanie podłoży. Na bobiniarce instaluje się często moduły do wizyjnej oceny jakości wydruku, aby podczas końcowego nawijania jeszcze raz dokonać kontroli jakości.

R14NapgXpUe8F

Zdjęcie przedstawia bobiniarkę z widoku od przodu i jednego boku. Z przodu widać już przecięte mniejsze rolki.

• Wycieczka wirtualna – Zwiedzanie drukarni fleksograficznejDhwncpJ47Wycieczka wirtualna – Zwiedzanie drukarni fleksograficznej

• Źródło: Strona internetowa Varga Flexo. Produkty, bobiniarka, https://vargaflexo.hu/pl/bobiniarka [dostęp 29.11.2021 r.].

Wydruk próbny certyfikowany, wykonywany na podłożu, które posiada certyfikat zgodności z wymogami normy ISO 12647‑7. Przy każdej pracy jest umieszczany pasek pomiarowy, który jest częścią składową proofa certyfikowanego, który służy do zmierzenia wartości pól pomiarowych z użyciem spektrofotometru. Każdy proof posiada indywidualnie wykonany pomiar, a wydruk z wartościami pomiaru proofa certyfikowanego jest dołączany do pracy. Dzięki temu wydruk próbny może być traktowany jako referencyjny.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Fleksograf. Studio prepress sp.j., Proof cyfrowy, https://fleksograf.com.pl/pl/produkty/przygotowalnia-fleksograficzna/proof-cyfrowy/ [dostęp 29.11.2021 r.].

(Skrót od ang. Cyan‑Magenta‑Yellow‑Black, czyli cyjan‑magenta‑żółty‑czarny).

Jest to zestaw 4 bazowych kolorów farb używanych w różnorodnych technikach drukarskich, zarówno analogowych, jak i cyfrowych. Rozszerzeniem modelu CMYK jest np. Hexachrome.

Rk42gn7JvwF42

Grafika przedstawia nakładanie się kolorów C M Y K w drukarstwie. Trzy koła o kolorach żółtym, magenta i cyjanowym, nachodzą na siebie tak, że fragmenty kół kolorów żółtego i magenta dają kolor czerwony, fragmenty kół kolorów żółtego i cyjanowego dają kolor zielony, fragmenty kół kolorów magenta i cyjanowego dają kolor niebieski. Na samym środku, w miejscu nachodzenia na siebie wszystkich kolorów, znajduje się kolor czarny.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „CMYK”, https://pl.wikipedia.org/wiki/CMYK [dostęp 29.11.2021 r.].

(Skrót od ang. Computer‑to‑Film.)

Nazwa technologii naświetlania form drukowych z zastosowaniem klisz fotograficznych. Pliki cyfrowe są naświetlane na kliszach, które następnie służą do wykonania formy drukowej z zastosowaniem kopioramy stykowej.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „CtF”, https://pl.wikipedia.org/wiki/Computer_to_film [dostęp 29.11.2021 r.].

(Skrót od ang. Computer‑to‑Plate.)

Nazwa technologii bezpośredniego naświetlania form drukowych, bez zastosowania klisz fotograficznych. W RIP‑ie naświetlarki dane cyfrowe są przekształcane na obraz rastrowy o zadanej rozdzielczości, który następnie jest naświetlany laserowo na formie drukowej. W naświetlarkach CtP mogą być zastosowane różne typy laserów (np. z diodą fioletową, z diodą podczerwoną, Nd‑Yag), o określonej długości fali, dostosowane do typów używanych płyt (np. fotoczułych czy termoczułych).

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Kanał internetowy Youtube, Damian Chaumel, SCREEN CTP head technology, https://www.youtube.com/watch?v=8fV9ozpALCM [dostęp 29.11.2021 r.]

• Źródło: Strona internetowa Avargraf.pl, Termiczna naświetlarka do płyt CTP Kodak Trendsetter VLF Q2400/Q3600, https://www.avargraf.pl/katalog-produktow/maszyny-do-przygotowalni/naswietlarki/588-termiczna-naswietlarka-do-plyt-ctp-kodak-trendsetter-vlf-q2400q3600 [dostęp 29.11.2021 r.].

Urządzenie kontrolno‑pomiarowe stosowane w poligrafii do pomiaru gęstości optycznej materiałów przezroczystych i nieprzezroczystych.

RSBOCZ0dqAH6U

Zdjęcie przedstawia densytometr widziany z góry i jednego boku. W górnej części znajduje się wyświetlacz oraz pokrętło do jego obsługi.

• Sekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznymDp30C7nvMSekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznym

• Źródło: Strona internetowa Helpleft, Co to jest densytometr?, https://www.netinbag.com/pl/science/what-is-a-densitometer.html [dostęp 29.11.2021 r.].

Popularna technika drukarska zaliczana do technik wypukłych, bezpośrednich, polegająca na tym, że obraz z wypukłej elastycznej formy drukowej, wykonanej z fotopolimerów, w której miejsca drukujące są wyżej od miejsc niedrukujących, jest przenoszony bezpośrednio na podłoże drukowe. Fleksografia jest stosowana powszechnie w druku np. etykiet, opakowań giętkich, zadruku tektury falistej, a także materiałów z bibuł (np. chusteczek czy serwetek).

Ro6kzcqXG06HU

Grafika przedstawia poglądowo proces druku fleksograficznego, który opiera się na systemie cylindrów, przenosząc farbę z kałamarzu farbowego, na cylinder rastrowy, następnie na cylinder formowy, który nanosie farbę na podłoże drukowe doprowadzane cylindrem dociskowym.

• Sekwencja filmowa – pt. Drukowanie fleksograficzneDp30C7nvMSekwencja filmowa – pt. Drukowanie fleksograficzne

• Źródło: Strona internetowa Anifilex, Czym charakteryzuje się druk fleksograficzny?, https://aniflex.pl/component/content/article?id=108:czym-charakteryzuje-sie-druk-fleksograficzny&Itemid=101 [dostęp 29.11.2021 r.].

(Skrót od ang. Desktop Publishing).

Ogół operacji służących do przygotowania materiałów graficzno‑tekstowych na komputerze z wykorzystaniem odpowiedniego oprogramowania i urządzeń peryferyjnych, jak np. skanery czy naświetlarki. Tak przygotowane materiały są następnie powielane przy użyciu analogowych bądź cyfrowych technik drukarskich.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „DTP”, https://pl.wikipedia.org/wiki/DTP [dostęp 29.11.2021 r.].

Zestaw 6 kolorów farb drukarskich, który – obok 4 kolorów CMYK – zawiera również O (z ang. orange), czyli pomarańczowy) oraz G (z ang. green), czyli zielony).

ROwcw4CK79FJY

Grafika przedstawia kwadraty z przykładami kolorów hexachrome, są to kolejno cyjanowy, magenta, żółty, czarny, pomarańczowy i zielony.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Publikacja online, Hexachrome, http://www.mhp.com.pl/gfx/mhp/userfiles/files/pdf/inne/druki-it-hexachrome.pdf [dostęp 29.11.2021 r.]. Plik pdf o rozmiarze 107 KB w języku polskim.

Jedna z operacji poligraficznych, służąca do cyfrowego rozmieszczenia użytków na arkuszu drukarskim. Impozycja jest stosowana wówczas, gdy na większym arkuszu (np. B2) rozmieszczamy mniejsze użytki (np. A4), które muszą być ułożone w taki sposób, aby po wydrukowaniu możliwa była dalsza właściwa obróbka, np. szycie czy złamywanie.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Signs.pl, Chochlikdrukarski, Alfabet Chochlika (10): I - jak Impozycja, https://www.signs.pl/i–jak-impozycja,33672,artykul.html [dostęp 29.11.2021 r.].

• Źródło: Kanał internetowy Youtube, CGExpert, AU.54 - Impozycja użytków w programie Impozycjoner, https://www.youtube.com/watch?v=DAHueniivsw [dostęp 29.11.2021 r.].

Inaczej foliowanie, czyli pokrycie powierzchni produktu poligraficznego w celu dodatkowego zabezpieczenia oraz podniesienia estetyki wyrobu.

R1RzQFrzRJ1li

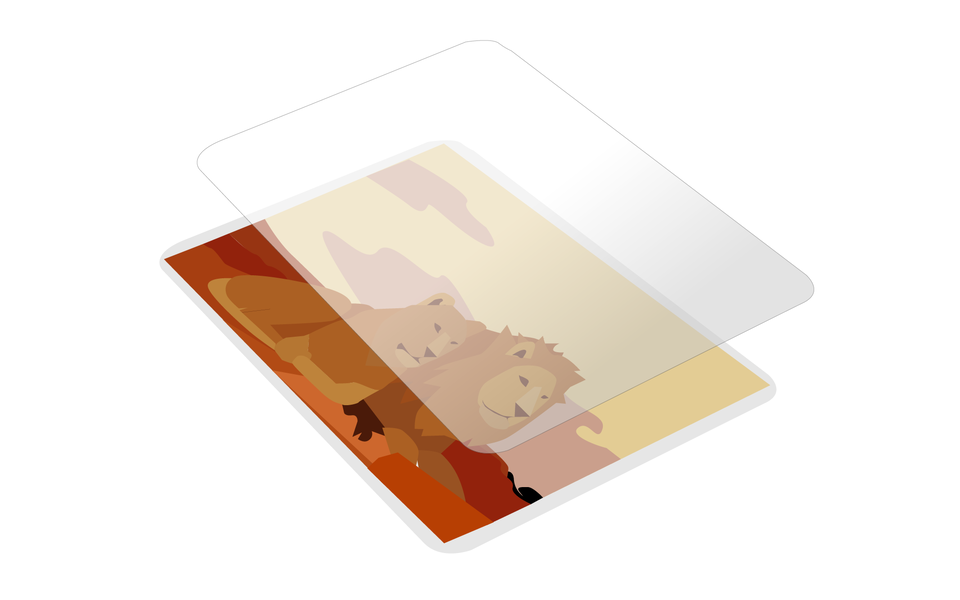

Rysunek przedstawia zdjęcie pary lwów oraz znajdującą się nad nią warstwą foli. Rysunek przedstawia moment nakładania foli na zdjęcie.

• Wycieczka wirtualna – Zwiedzanie drukarni fleksograficznejDhwncpJ47Wycieczka wirtualna – Zwiedzanie drukarni fleksograficznej

• Źródło: Strona internetowa michal‑s.net, Blog, Uszlachetnianie druku #1 Laminowanie, https://michal-s.net/blog/uszlachetnianie-druku-cz1/ [dostęp 29.11.2021 r.].

• Źródło: Strona internetowa Follak.com.pl, Foliowanie druku, https://www.follak.com.pl/oferta/foliowanie-druku [dostęp 29.11.2021 r.].

Maszyny drukujące, gdzie szerokość wstęgi nie przekracza 500 mm (czasami przyjmuje się na‑wet 600 mm). Najczęściej spotykane szerokości maszyn to: 250 mm, 330 mm, 440 mm, a liczba zespołów drukujących może mieć od 2 do 10. Maszyny te są powszechnie stosowane do druku podłoży podawanych z roli: papierowych i tworzywowych, najczęściej samoprzylepnych – do różnego typu aplikacji etykietowych.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Scorpio, Fleksograficzne maszyny drukujące, https://www.scorpio.com.pl/pl/opakowania-i-etykiety/fleksograficzne-maszyny-drukujace [dostęp 29.11.2021 r.].

Maszyny drukujące, gdzie szerokość wstęgi przekracza 600 mm i może dochodzić nawet do 1600 mm. Występują jako konstrukcje szeregowe bądź z centralnym cylindrem. Stosowane są do zadruku wszelkiego rodzaju folii, laminatów, a także papierów, z których wykonywane są opakowania na artykuły spożywcze (np. czekolady, chipsy, kawy, przyprawy) czy produkty chemiczne (mydła, proszki do prania itp.).

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Scorpio, Fleksograficzne maszyny drukujące, https://www.scorpio.com.pl/pl/opakowania-i-etykiety/fleksograficzne-maszyny-drukujace [dostęp 29.11.2021 r.].

Maszyny drukujące, obsługujące podłoża podawane w postaci arkuszy, dostosowane konstrukcyjnie do obsługi tektur wielowarstwowych o grubościach do 10 mm. Na rynku są dostępne modele umożliwiające zadruk podłoży o szerokości przekraczającej 2000 mm. Występują w konfiguracjach od 1 do nawet 10 kolorów. Znajdują zastosowanie w druku wysokonakładowych opakowań tekturowych logistycznych i produktowych.

• Sekwencja filmowa – pt. Drukowanie fleksograficzneDp30C7nvMSekwencja filmowa – pt. Drukowanie fleksograficzne

• Źródło: Strona internetowa opakowania.com.pl, Współczesne technologie zadruku opakowań, https://opakowania.com.pl/news/wspolczesne-technologie-zadruku-opakowan-26081.html [dostęp 29.11.2021 r.].

Maszyny drukujące, obsługujące podłoża podawane ze wstęgi, dostosowane do materiałów papierowych, z zakresu tzw. tissue. Pod względem konstrukcyjnym mogą być zaliczane do maszyn szerokowstęgowych, choć zwykle są dużo prostsze w budowie i wyposażone w mniejszą liczbę zespołów drukujących. Do zadruku stosowane są specjalne farby wodne do podłoży wsiąkliwych. Wykorzystywane są do produkcji takich wyrobów, jak: papier toaletowy, chusteczki higieniczne, ręczniki kuchenne, serwetki.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa NAJlepsze MEDIA, Zastosowanie i zalety fleksodruku, http://www.najlepszemedia.pl/zastosowanie-i-zalety-fleksodruku/ [dostęp 29.11.2021 r.].

Operacja zakładania formy drukowej na cylinder formowy maszyny drukującej. Na ogół odbywa się poza maszyną drukującą, z wykorzystaniem specjalnych urządzeń do montażu wyposażonych w system kamer, co zapewnia precyzyjne pasowanie.

RZ0sFF9wcU4hh

Rysunek przedstawia poglądowo stanowisko montażu form drukowych flekso. Widać na nim cylinder, na który nakładana jest forma.

• Sekwencja filmowa – pt. Kontrola jakości wydruku w drukowaniu fleksograficznymDp30C7nvMSekwencja filmowa – pt. Kontrola jakości wydruku w drukowaniu fleksograficznym

• Źródło: Strona internetowa Print System, Co daje precyzyjny system montażu płyt fleksograficznych?, https://www.printsystems.pl/2016/08/04/daje-precyzyjny-system-montazu-plyt-fleksograficznych/ [dostęp 29.11.2021 r.].

Inaczej profil kolorystyczny. To opis przestrzeni barwnej i jej zakresu odzwierciedlany w druku. Zastosowanie profilu barwnego, przygotowanego pod konkretne urządzenie drukujące, pozwala na dopasowanie barw oryginalnych (widzianych np. na monitorze) do tych, jakie jest w stanie wydrukować określone urządzenie.

R1KKtDx7mbM6a

Grafika przedstawia zestawienie profili barw w odniesieniu do barw widzialnych. W zestawieniu profili barw zostały uwzględnione następujące profile: 2200 Matt Paper, sRGB, Adobe RGB, ProPhoto RGB.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa nphoto, Małgorzata Kral, Profil kolorystyczny - do czego służy i jak z niego korzystać?, https://nphoto.com/pl/aktualnosci/profil-kolorystyczny-do-czego-sluzy-i-jak-z-niego-korzystac [dostęp 29.11.2021 r.].

Wydruk próbny, często certyfikowany, obecnie wykonywany najczęściej na odpowiednio sprofilowanej drukarce cyfrowej i dobranym podłożu. W branży poligraficznej istnieje też pojęcie soft proof. Jest to obraz drukowanej pracy przedstawiony na monitorze, który został odpowiednio skalibrowany.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Fleksograf. Studio prepress sp.j., Proof cyfrowy, https://fleksograf.com.pl/pl/produkty/przygotowalnia-fleksograficzna/proof-cyfrowy/ [dostęp 29.11.2021 r.].

Niepożądany efekt polegający na tym, że punkt rastrowy, o zdefiniowanej wcześniej wielkości, ulega powiększeniu podczas drukowania. Ponieważ przyrost punktu rastrowego powstaje praktycznie zawsze, to należy go odpowiednio kontrolować rozpoznając uprzednio czynniki mające wpływ na to zjawisko.

• Sekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznymDp30C7nvMSekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznym

• Źródło: Strona internetowa Flekso.pl, Krzysztof Januszewski, O fleksografii, http://flekso.pl/o-fleksografii/ [dostęp 29.11.2021 r.].

Inaczej nazywany kropką czy plamką, to składowa, z której zbudowana jest drukowana grafika. Punkty rastrowe powstają w procesie przetwarzania obrazu cyfrowego widzianego na monitorze, a składającego się z pikseli, na plik zawierający obraz zbudowany właśnie z punktów rastrowych. Ich różne zagęszczenie oraz ułożenie i kształt decydują o tym w jaki sposób widzimy daną grafikę na wydruku.

• Sekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznymDp30C7nvMSekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznym

• Źródło: Strona internetowa Flekso.pl, Krzysztof Januszewski, O fleksografii, http://flekso.pl/o-fleksografii/ [dostęp 29.11.2021 r.].

Operacja zamiany grafik wektorowych (opisanych w krzywych) na obrazy zrastrowane, czyli składające się z małych punktów (pikseli), które są potem odwzorowywane w druku. Aby obrazy pikselowe mogły być właściwie odwzorowane w klasycznych technikach drukarskich, następnie są przekształcane na obraz rastrowy o wysokiej rozdzielczości, składający się punktów rastrowych. Proces ten jest zwykle realizowany z wykorzystaniem profesjonalnego oprogramowania zwanego RIPem. W efekcie tej operacji wielotonalny oryginał cyfrowy jest przekształcany w jednotonalny plik 1‑bitowy, który stanowi podstawę do naświetlania formy drukowej.

RnBcuis3InZxC

Grafika przedstawia linie tworzące krawędzie trójkąta i są one koloru czerwonego oraz pojedyncze kwadratowe punkty mające odzwierciedlić kształt trójkąta, gdzie punkty w jego wnętrzu są koloru czarnego, a punkty znajdujące się w pobliżu krawędzi są w różnych odcieniach szarości.

• Sekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznymDp30C7nvMSekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznym

• Źródło: Strona internetowa Print and Publishing, Encyklopedia, definicja hasła „rasteryzacja”, http://www.printernet.pl/pg/pl/encyklopedia/r.html [dostęp 29.11.2021 r.].

(Skrót od ang. Raster Image Processor.)

Specjalne oprogramowanie zainstalowane na dedykowanym stanowisku komputerowym, które służy do operacji ripowania (czyli rasteryzacji) prac graficznych, które następnie przekazywane są bezpośrednio do drukujących maszyn cyfrowych.

• Sekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznymDp30C7nvMSekwencja filmowa – pt. Standaryzacja przyrostu punktu rastrowego w drukowaniu fleksograficznym

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „RIP”, https://pl.wikipedia.org/wiki/Raster_Image_Processor [dostęp 29.11.2021 r.].

(z ang. anilox.)

To rodzaj cylindra, z naniesionymi drobnymi kałamarzykami, który jest odpowiedzialny za precyzyjne przenoszenie i dozowanie farby drukarskiej na formę drukową. Wałek rastrowy, stanowi element zespołu drukującego i jest wykorzystywany w druku fleksograficznym.

Rb1zco1zrL0X8

Rysunek przedstawia poglądowo cylinder.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Wikipedia.org, definicja hasła „wałek rastrowy”, https://pl.wikipedia.org/wiki/Wałek_rastrowy [dostęp 29.11.2021 r.].

W języku zawodowym maszyna sztancująca. Urządzenie do obróbki drukowanych arkuszy, służące do wykrajania/nadkrawania/przegniatania gotowych arkuszy, np. opakowań z tektury, zgodnie z przygotowanym wcześniej wykrojem, montowanym na wykrojniku płytowym.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Doradzam w tekturze, Sztanca płaska - precyzyjne, wykrojnikowe opakowania, https://boxprou.pl/sztance-plaskie-do-tektury-falistej/ [dostęp 29.11.2021 r.].

• Źródło: Strona internetowa Heidelberg, Additional value for your die‑cut applications, https://www.heidelberg.com/global/en/finishing/die_cutting/die_cutting__machines/easymatrix_106_c_cs/easymatrix_106_c_cs_1.jsp [dostęp 29.11.2021 r.].

Moduł do finiszingu, zainstalowany na końcu maszyny drukującej albo oddzielne urządzenie służące do wykrawania zadrukowanego podłoża (np. roli etykiet) przy użyciu klasycznych narzędzi wycinających w postaci wykrojników, które są zamontowane na cylindrze.

R1HYJibhj9dDm

Grafika przedstawia poglądowo wycinarkę rotacyjną, widok z przodu i jednego boku. Z przodu przed wycinarką widać gotowe wycięte elementy.

• Grafika interaktywna – Procesy zachodzące we fleksografiiDVyyU2kDnGrafika interaktywna – Procesy zachodzące we fleksografii

• Źródło: Strona internetowa Maszyny do opakowań, Maszyny do opakowań, http://www.maszyny-do-opakowan.pl/maszyny_rotacyjne [dostęp 29.11.2021 r.].

• Źródło: Strona internetowa Meccanica Maggiore, Fastrack. Cyfrowe wycinanie zadrukowanych etykiet, http://meccanicamaggiore.pl/fastrack-wycinanie-etykiet-do-znacznika-sztanca-semirotacyjna-cyfrowe-wycinanie-etykiet/ [dostęp 29.11.2021 r.].
