Ustrój akustycznyustrój akustycznyUstrój akustyczny, którego zadaniem jest „wpuszczenie” dźwiękudźwiękdźwięku do środka i „zatrzymanie” go w nim.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Pochłanianie, wchłanianie. W akustyceakustykaakustyce, gdy fala trafia na materiał o właściwościach absorpcyjnychwłaściwości absorpcyjnewłaściwościach absorpcyjnych (pochłaniających), wówczas energia falifala akustycznaenergia fali ulega częściowemu lub całkowitemu pochłanianiu.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

To jeden z działów fizyki i techniki, który zajmuje się zjawiskami powstawania, propagacjipropagacja dźwiękupropagacji (rozprzestrzeniania) i oddziaływania fal akustycznychfala akustycznafal akustycznych.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Wszystkie tony drgające w danym dźwiękudźwiękdźwięku.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Oś pionowa na wykresie obrazującym przebieg fal, która wyraża maksimum kompresji i dekompresjikompresja/dekompresja fali dźwiękowejkompresji i dekompresji ośrodka.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Chłonność akustyczna pomieszczenia to zdolność pochłaniania energii dźwiękowej przez dane pomieszczenie, kiedy fale dźwiękowefala dźwiękowafale dźwiękowe zderzają się ze wszystkimi powierzchniami pomieszczenia oraz osobami i przedmiotami, które są w nim obecne.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

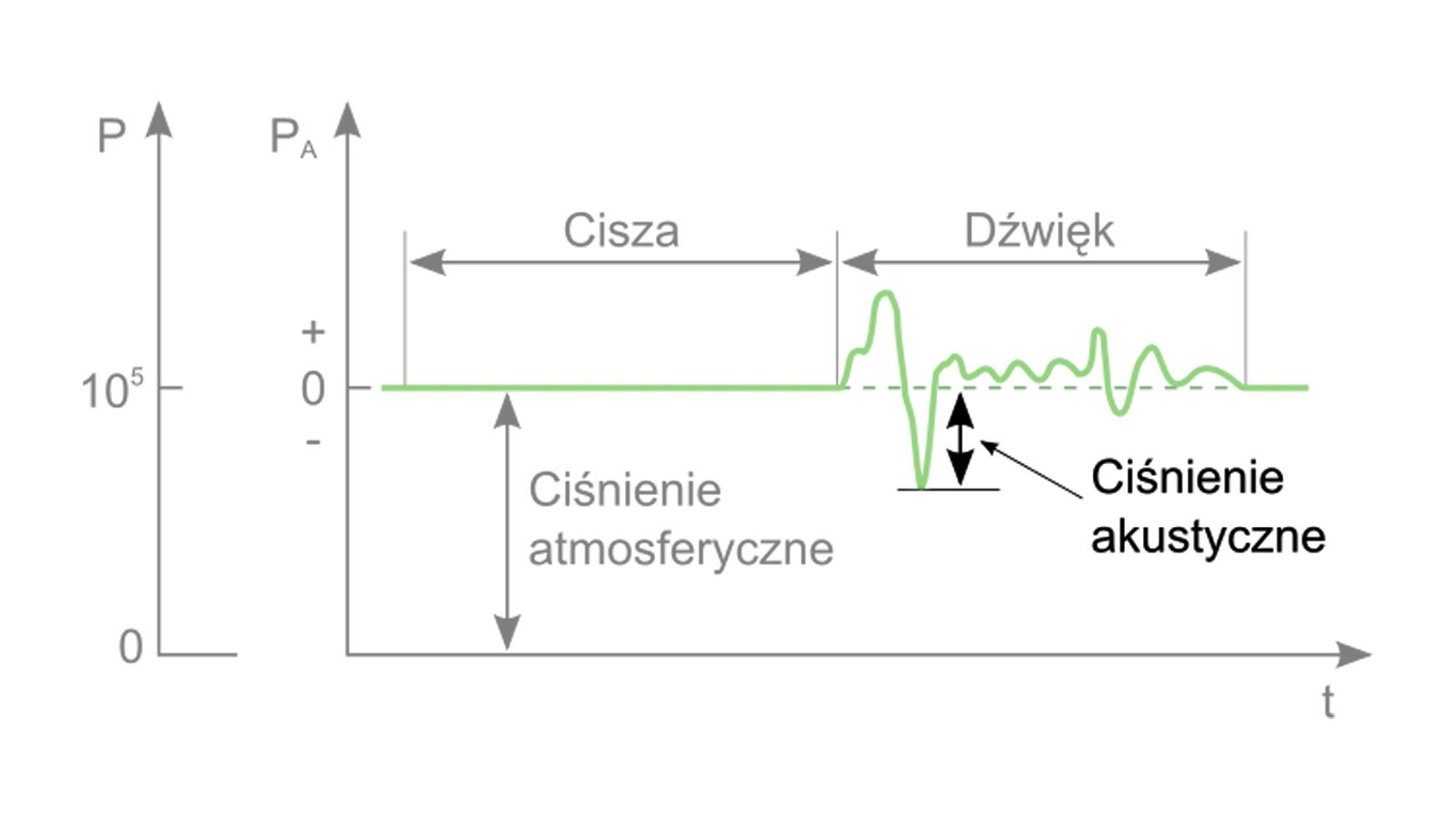

To zmienne w czasie odchylenie od średniej wartości ciśnienia statycznego, które panuje w ośrodku, występujące w trakcie rozchodzenia się w nim fali akustycznejfala akustycznafali akustycznej. Ciśnienie akustyczne jest mierzone w pascalach.

R14nMyRrw93ac

Grafika przedstawia wykres ciśnienia akustycznego. Po lewej stronie widoczne są dwie osie pionowe. Pierwsza z nich przedstawia ciśnienie absolutne oznaczone dużą literą pe. Na osi tej podane są dwie wartości: na środku wartość dziesięć do potęgi piątej, a na dole wartość zero. Druga z osi przedstawia ciśnienie atmosferyczne oznaczone duża literą pe z mniejszą dużą literą a. Na środku tej osi znajduje się wartość zero. Nad zerem znajduje się symbol plus, natomiast pod zerem symbol minus. Na dole wykresu widoczna jest pozioma oś oznaczona literą te. Litera te oznacza czas. Na środku zaś znajduje się zielona linia opisująca przebieg ciśnienia akustycznego. W lewej części wykresu zielona linia ma przebieg poziomy równy wartości zera ciśnienia atmosferycznego. Ta część opisana jest jako cisza. W prawej części wykresu zielona linia początkowo mocno wzrasta, a następnie opada po czym wraca do poziomu zera i wokół niego oscyluje z coraz mniejszym odchyleniem – cześć ta opisana jest jako dźwięk.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

To czas potrzebny na określenie stopniowego zanikania dźwiękudźwiękdźwięku po wyciszeniu jego źródła. Parametr ten określa jakość akustyczną pomieszczenia i jest wyrażany w sekundach.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Pomiary akustykiakustykaPomiary akustyki wnętrz definiowane są przez: czas pogłosuczas pogłosuczas pogłosu, czas wczesnego zanikuczas wczesnego zanikuczas wczesnego zaniku, przejrzystość sygnału, przejrzystość sygnału muzyki; przejrzystość sygnału mowy; czasowy środek ciężkości; wskaźnik transmisji mowy; opóźnienie dojścia pierwszego odbicia; wskaźnik wczesnych odbić bocznych i inne. W celu osiągnięcia wystarczającej powtarzalności niezbędne jest uśrednianie kilku pomiarów w każdym położeniu ze względu na losowość sygnału pobudzającego. Należy wykonać przynajmniej trzy pomiary w każdej pozycji, a wynik uśrednić.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

To czas potrzebny na zmniejszenie sygnału o 10 dB w stosunku do stanu pierwotnego. Jest wyrażany w sekundach.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

To określenie liczby cykli zjawiska okresowego występujących w jednostce czasu. Częstotliwość wyrażamy w Hz lub inaczej cyklach na sekundę.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

To ilość sygnału wyjściowego przy zadanym sygnale na wejściu.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Skrót od ang. Digital Audio Workstation, czyli cyfrowa stacja robocza audio. Jest to zazwyczaj bardzo rozbudowany program komputerowy, który jest przeznaczony do wszelkich prac dźwiękowych, w tym rejestracji i nieliniowej edycji nagrań audio oraz MIDI, post‑produkcji dźwiękudźwiękdźwięku do obrazu itd. DAW jest wyposażony we wtyczkowe procesory audio, służące obróbce dźwięku. Jest to podstawowe narzędzie pracy realizatora dźwiękudźwiękdźwięku, montażysty audio, a także niemal każdego twórcy muzyki wykorzystującego komputer do nagrań. Do DAW zaliczamy przykładowo: Avid Pro Tools, PreSonus Studio One, Steinberg Cubase, Cockos Reaper, Apple Logic Pro, Ableton Live, Image Line FL Studio.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Skrót od ang. dB Below Full Scale, czyli decybele poniżej całkowitego zakresu skaliskala decybelowaskali. To jednostka pomiaru głośności odnosząca się do aplitudyamplitudaaplitudy sygnału w porównaniu z maksimum, z którym urządzeniem może sobie poradzić, zanim zostanie nasycony. Skalaskala decybelowaSkala jest używana do określania poziomów amplitudy w systemach cyfrowych, np. oprogramowaniu DAWDAWDAW. Poziom maksymalny to 0 dB FS.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Miernik poziomu dźwiękudźwiękdźwięku, stosowany przy pomiarach akustycznych. Poziom dźwiękudźwiękdźwięku określany jest w decybelach (dB)

R1M8Cr3DRsV5q

Grafika przedstawia decybelomierz. Urządzenie ma kształt prostokąta. W górnej części urządzenia znajduje się mikrofon, który ma kształt prostokąta i otoczony jest czarną gąbką. Pod mikrofonem znajduje się cyfrowy wyświetlacz z widocznymi danymi, to jest poziom mierzonego dźwięku oraz poziom naładowania urządzenia. W lewym górnym rogu ekranu widoczna jest grafika przedstawiająca poziom naładowania baterii urządzenia. Poziom naładowania baterii wyraża się za pomocą ilości wyświetlanych kresek, w tym przypadku dwóch. Trzy kreski oznaczają pełne naładowania, dwie kreski średnie naładowanie, natomiast jedna kreska oznacza niski poziom baterii. Na środku ekranu wyświetlają się liczby siedem jeden kropka sześć oznaczające przykładowy pomiar. Liczby te oznaczają wartość zmierzonego dźwięku. Pod liczbami widoczne są litery małe de duże be duże a. Litery te oznaczają wartość w jakiej wyrażany jest poziom mierzonego dźwięku to jest w decybelach. Pod ekranem znajdują się trzy przyciski. Na pierwszym przycisku od prawej strony widnieje napis min max. Na środkowym przycisku widoczne jest żółte kółko przekreślone żółtą pionową kreską od góry. Pod kółkiem znajduje się symbol latarki. Na trzecim przycisku znajduje się napis hold. Pod przyciskami znajduje się napis sound level meter.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

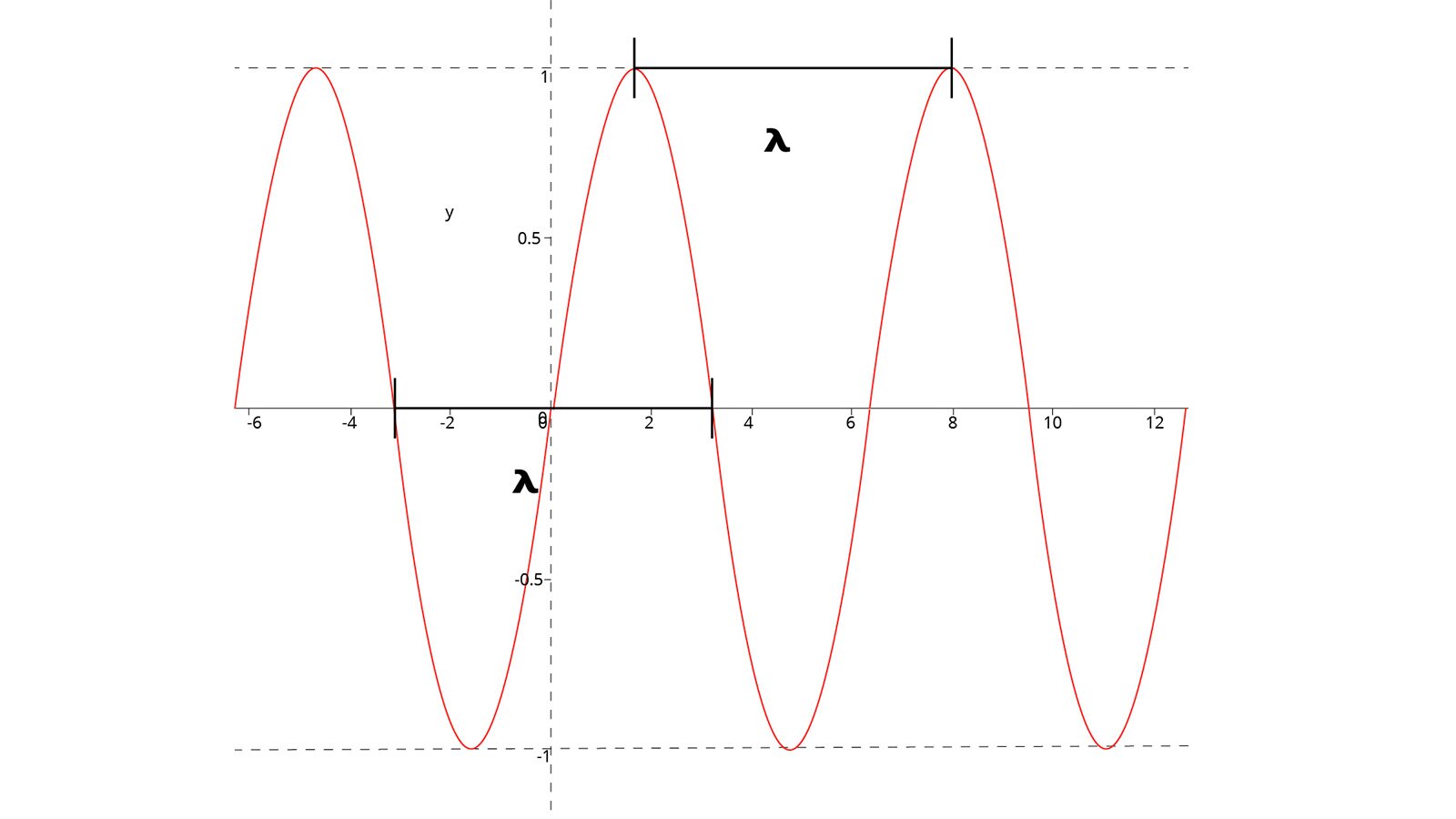

To najmniejsza odległość pomiędzy dwoma, następującymi po sobie, maksimami amplitudyamplitudaamplitudy, czyli między dwoma powtarzającymi się fragmentami fali, oznaczona symbolem lambda. W celu poznania realnej długości danej fali, wyrażonej w metrach, należy podzielić prędkość rozchodzeniaprędkość rozchodzenia dźwiękuprędkość rozchodzenia się dźwiękudźwiękdźwięku, wynoszącą w powietrzu średnio 340,3 m/s, przez częstotliwośćczęstotliwośćczęstotliwość jej drgań. Odległość dla fali sinusoidalnej można określić wyznaczając odległość pomiędzy dwoma następującymi po sobie grzbietami.

RHhwIdhlv2SpF

Grafika przedstawia wykres długości fali. Na środku umieszczona jest oś pozioma z wartościami w przedziale od minus sześć do dwanaście. Na wykresie znajdują się trzy przerywane linie. Pierwsza pozioma umieszczona jest na samej górze wykresu i oznaczona wartością jeden. Druga pozioma znajduje się na samym dole wykresu i oznaczona jest wartością minus jeden. Trzecia pionowa linia przecina prostopadle wartość zero na poziomej osi. Zaznaczone są na niej wartości jeden, oraz pół ponad miejscem przecięcia z osią główną oraz minus pół i minus jeden pod miejscem przecięcia z osią główną. Przebieg amplitudy jest oznaczony czerwoną kreską. Początkowo podnosi się ona od wartości minus sześć na osi głównej by dotrzeć do linii przerywanej umieszczonej na samej górze. Amplituda ta następnie opada do linii przerywanej umieszczonej na dole, przecinając oś główną w okolicach wartości minus trzy. Następnie się unosi i dociera do wartości zero. Taki cykl powtarza się dwukrotnie. Dwa kolejne szczyty wykresu połączone są ze sobą grubą czarną poziomą kreską i opisane literą Lambda, która oznacza długość fali.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Uginanie fal. Fala załamuje się na krawędzi każdej napotkanej przeszkody. Każda taka krawędź staje się wówczas nowym źródłem fali.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

Ustrój akustycznyustrój akustycznyUstrój akustyczny mający za zadanie rozpraszanierozpraszanierozpraszanie dźwięku.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

To ruch fali w powietrzu lub w innym ośrodku sprężystymośrodek sprężystyośrodku sprężystym, który powstaje na skutek wibracji obiektu (źródła dźwięku) i pobudza znajdujące się w pobliżu cząsteczki powietrza lub innego ośrodka sprężystegoośrodek sprężystyośrodka sprężystego.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

Zjawisko, które występuje zwykle pomiędzy równoległymi płaszczyznami i polega na wielokrotnym odbiciu się ]fali akustycznej]\pojecie‑ref={fala akustyczna} od tych płaszczyzn.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

Zjawisko fizyczne polegające na powstawaniu różnicy częstotliwościczęstotliwośćczęstotliwości fali wysyłanej przez jej źródło oraz częstotliwościczęstotliwośćczęstotliwości fali rejestrowanej przez obserwatora, który porusza się względem tego źródła.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

Dziedzina techniki i nauki, która łączy elementy akustyki i elektroniki. Elektroakustyka zajmuje się przetwarzaniem fal akustycznychfala akustycznafal akustycznych na prąd elektryczny i na odwrót, z wykorzystaniem przetworników elektroakustycznychprzetwornik elektroakustycznyprzetworników elektroakustycznych, z których najbardziej popularnym, zamieniającym dźwiękdźwiękdźwięk na sygnał elektryczny, jest mikrofonmikrofon pomiarowymikrofon.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

To zaburzenie gęstości i ciśnienia, które rozchodzi się w ośrodku w postaci fali podłużnejfala podłużnafali podłużnej, któremu towarzyszą drgania cząsteczek ośrodka (np. ciała stałego, cieczy czy gazu). Np. pod wodą, nawet w odległości wielu kilometrów od generującego je źródła, fale akustyczne są słyszalne.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

To zaburzenie gęstości i ciśnieniaciśnienie akustyczneciśnienia danego ośrodka (np. powietrza), rozchodzące się w nim w zazwyczaj w postaci fali podłużnejfala podłużnafali podłużnej, które wprawiają w drgania cząsteczki ośrodka.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Fala, w której drgania przebiegają w kierunku zgodnym z kierunkiem jej rozchodzenia się. Falą podłużną jest przykładowo fala dźwiękowafala dźwiękowafala dźwiękowa.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Fala, w której drgania cząstek ośrodka przebiegają prostopadle do kierunku rozchodzenia się fali.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Kanał służący do prowadzenia fal akustycznychfala akustycznafal akustycznych. Falowody są wykorzystywane przykładowo w konstrukcjach kolumn głośnikowych. Ściany z twardego materiału zbierają energię akustyczną z wnętrza głośnika lub jego membrany, na przykład w głośnikach wysokotonowych, a wówczas fala ulega załamaniu na granicach ośrodka, czyli na ścianach falowodu, dzięki czemu przemieszcza się w pożądanym kierunku uzyskując charakterystykę kierunkową.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

Przebieg fali dźwiękowejfala dźwiękowafali dźwiękowej w czasie, czyli przebieg [kompresji i dekompresji]]\pojecie‑ref={kompresja/dekompresja fali dźwiękowej} cząsteczek danego ośrodka pobudzonego przez źródło.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Zjawisko będące następstwem nakładania się fali akustycznejfala akustycznafali akustycznej odbitej od danej powierzchni na falę akustycznąfala akustycznafalę akustyczną z oryginalnego źródła dźwięku.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

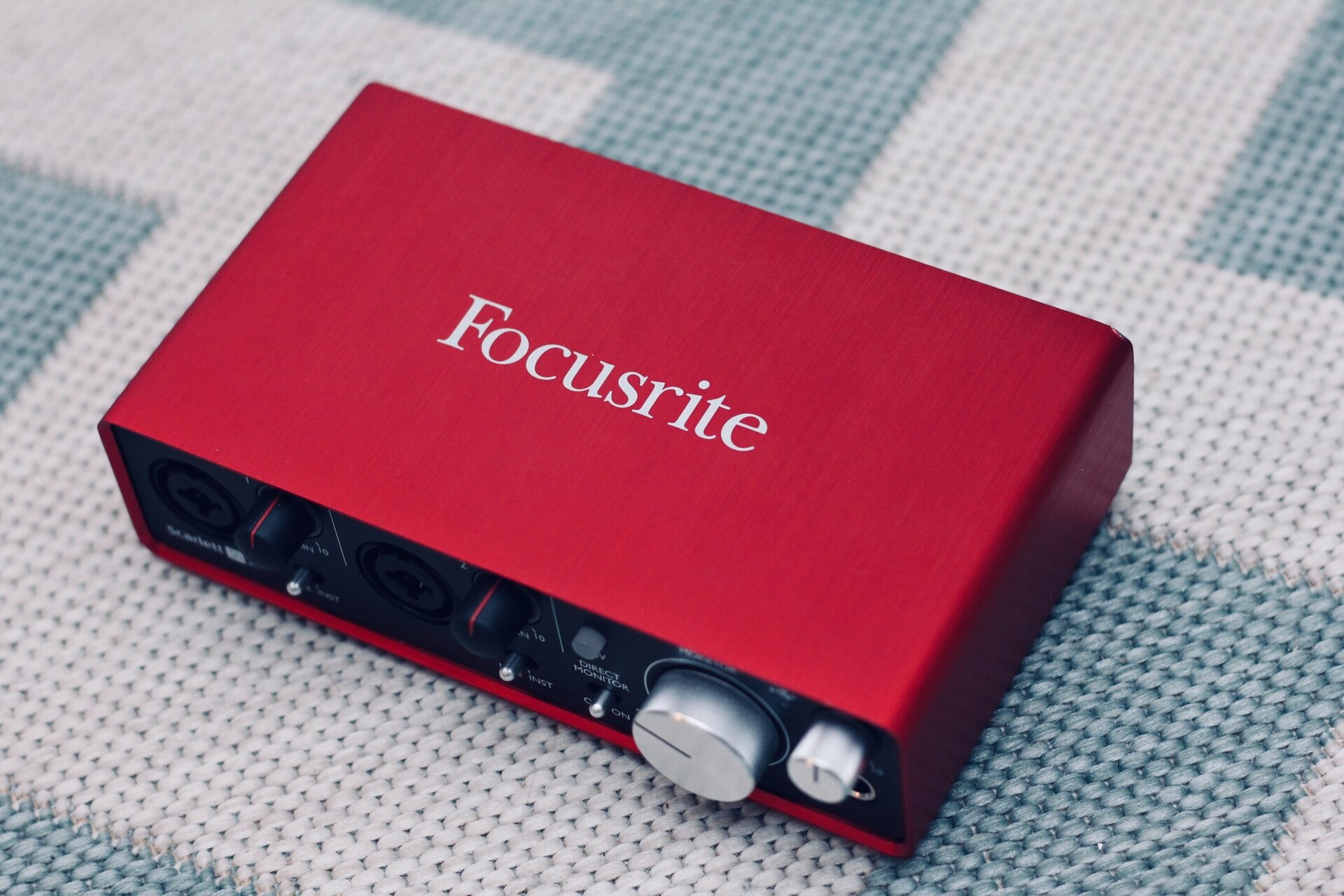

Urządzenie przeznaczone do współpracy z komputerem, którego główną funkcją jest zamiana cyfrowego dźwiękudźwiękdźwięku z komputera na sygnał analogowy i odwrotnie. Zamienione dźwiękidźwiękdźwięki mogą zostać zarejestrowane i poddawane dalszej obróbce w środowisku komputerowym. Interfejs audio może przyjąć postać karty dźwiękowej, która jest zintegrowana z płytą główną komputera, lub samodzielnego urządzenia podłączanego do komputera za pośrednictwem złącz USB czy Thunderbolt. Interfejs audio jest zwykle wyposażony w różnego typu wejścia/wyjścia analogowe i cyfrowe, w tym także porty MIDI.

RgBjYfHbDNmAL

Na zdjęciu widoczny jest interfejs audio. Urządzenie to ma kształt prostokąta, ujęte z góry pod delikatnym skosem. Obudowa urządzenia ma kolor czerwony z metalicznym odblaskiem oraz srebrnym napisem Focusrite. Przedni panel urządzenia jest koloru czarnego i znajdują się na nim liczne pokrętła: dwa czarne z czerwoną kreską, oraz dwa srebrne o metalicznym połysku z ciemno szarą kreską. Trzy pokrętła są takiej samej wielkości, natomiast jedno ze srebrnych pokręteł jest dwa razy większe od pozostałych. Na panelu znajdują się także dwa duże wejścia na kable, trzy małe przełączniki koloru srebrnego, jedna mała lampka sygnalizacyjną oraz duży port jack. Na panelu od lewej strony umieszczone jest pierwsze duże wejście, następnie delikatnie u góry pierwsze czarne pokrętło, a pod nim przełącznik. Na środku panelu widoczne jest drugie duże wejście, czarne pokrętło a pod nim kolejny przełącznik. Po prawej stronie panelu na górze znajduje się lampa sygnalizacyjna, a pod nią trzeci z przełączników. Kolejno widoczne jest duże srebrne pokrętło. Przy brzegu prawej strony znajduje się mniejsze srebrne pokrętło, a pod nim umieszczone jest wejście jack.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Wzajemne oddziaływanie dwóch fal, które polega na miejscowym wzmocnieniu lub osłabieniu pola związanego z falą.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Ra06IbWZCaCN8

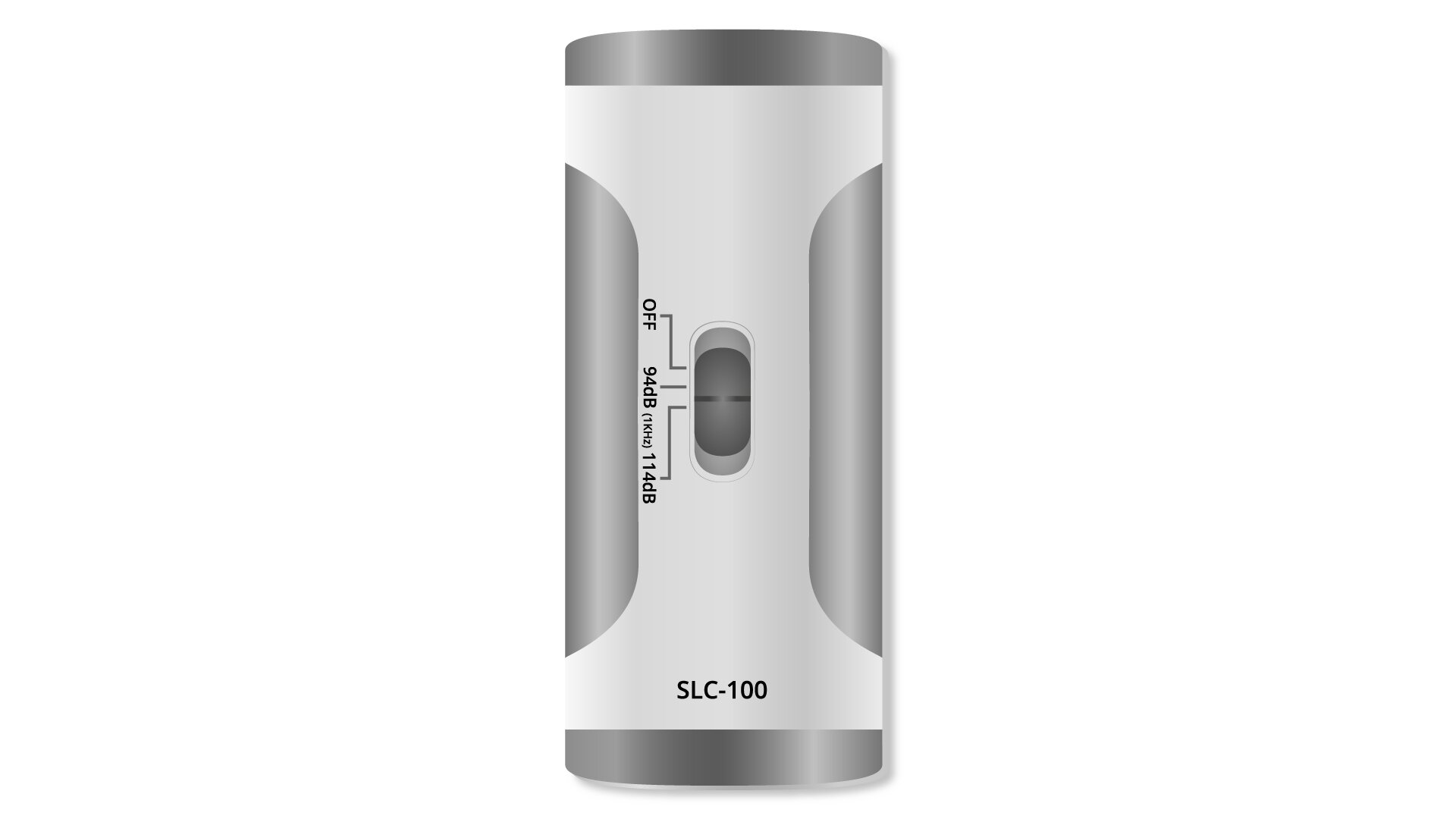

Na grafice widoczny jest kalibrator poziomu dźwięku. Urządzenie to jest koloru srebrnego i ma kształt prostokąta z delikatnie zaokrąglonymi rogami. Na dole i górze kalibratora znajduje się ciemno szare malowanie o niewielkiej szerokości. Podobne malowanie z zaokrąglonymi brzegami występuje po lewej i prawej stronie urządzenia. Na środku widoczny jest przełącznik, który można ustawić w trzech pozycjach. Opis dostępnych pozycji znajduje się po lewej stronie przełącznika. Pierwsza górna pozycja przełącznika opisana jest jako off, druga środkowa jako dziewięćdziesiąt cztery decybele, natomiast ostatnia dolna jako sto czternaście decybeli. Na dole urządzenia ponad ciemniejszym szarym paskiem znajduje się napis es el ce myślnik sto.

Kalibrator akustyczny, urządzenie wykorzystywane do akustycznego wzorcowania mierników poziomu dźwiękudźwiękdźwięku.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Stany zagęszczenia i rozrzedzenia cząsteczek powietrza pod wpływem przejścia fali akustycznejfala akustycznafali akustycznej. Odzwierciedlenie kompresji i dekompresji cząsteczek powietrza można pokazać w postaci sinusoidy obrazującej przebieg fali.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

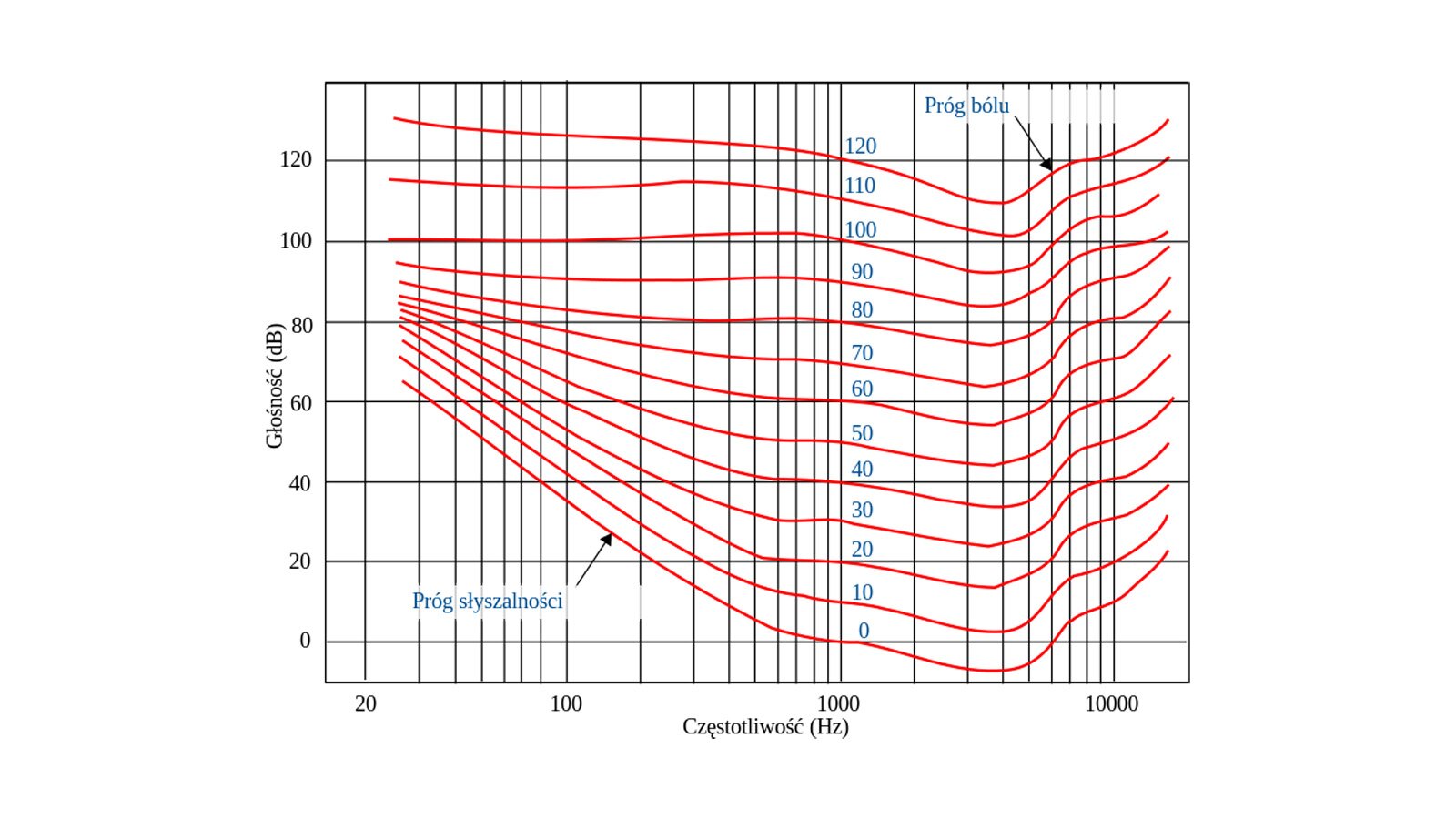

To krzywa jednakowej głośności dźwiękudźwiękdźwięku, która odwzorowuje czułośćczułośćczułość ludzkiego słuchu na poszczególne pasma częstotliwościowe i ich natężenie.

R153TXdemUenj

Na rysunku przedstawiony jest prostokątny wykres krzywej izofonicznej z dwoma osiami. Pionowa oś znajdująca się po lewej stornie opisana jest jako „Głośność nawias małe de duże be nawias” i ma ona wartości od stu dwudziestu na górze do zera na dole z kolejnymi wartościami co dwadzieścia. Pozioma oś opisana jest jako „Częstotliwość nawias duże ha małe zet nawias” i ma ona wartości kolejno od lewej dwadzieścia, sto, tysiąc, dziesięć tysięcy. Na wykresie widocznych jest trzynaście czerwonych linii. Pierwsza z nich ma wartość powyżej stu dwudziestu decybeli dla dwudziestu herców, następnie powoli opada do wartości stu dwudziestu w okolicach tysiąca herców. Kolejno bardziej gwałtownie opada do wartości stu dziesięciu decybeli dla czterech tysięcy herców, aby powoli wzrastać i osiągnąć wartości powyżej stu dwudziestu decybeli w okolicach dziesięciu tysięcy herców. Nad górną linią znajduje się niebieski opis "Próg bólu" i czarna strzałka skierowana od niego w kierunku tej linii. Kolejne linie mają przebieg podobny z coraz mocniejszymi zmianami oraz niższą wartością decybeli. Ostania, czyli dolna linia zaczyna się od wartości w okolicach sześćdziesięciu decybeli dla dwudziestu herców, następnie gwałtownie spada do poziomu zera dla tysiąca herców i poniżej dla czterech tysięcy herców, aby podobnie jak reszta wrastała i osiągnęła wartości około dwudziestu decybeli na częstotliwości większej niż dziesięć tysięcy herców. Pod dolną linią znajduje się niebieski opis "Próg słyszalności" i czarna strzałka skierowana od niego w kierunku tej linii.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Krzywe korekcyjne są stosowane w pomiarach akustycznych i uwzględniają zależność czułościczułośćczułości ludzkiego ucha od częstotliwościczęstotliwośćczęstotliwości. Dzielą się na krzywe A, B, C i D. Najczęściej używaną jest krzywa korekcyjna A, czyli odwrócona krzywa izofonicznakrzywa izofonicznakrzywa izofoniczna dla 40 fonów.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Sposób pomiaru czasu pogłosuczas pogłosuczasu pogłosu i odpowiedzi częstotliwościowej pomieszczenia.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

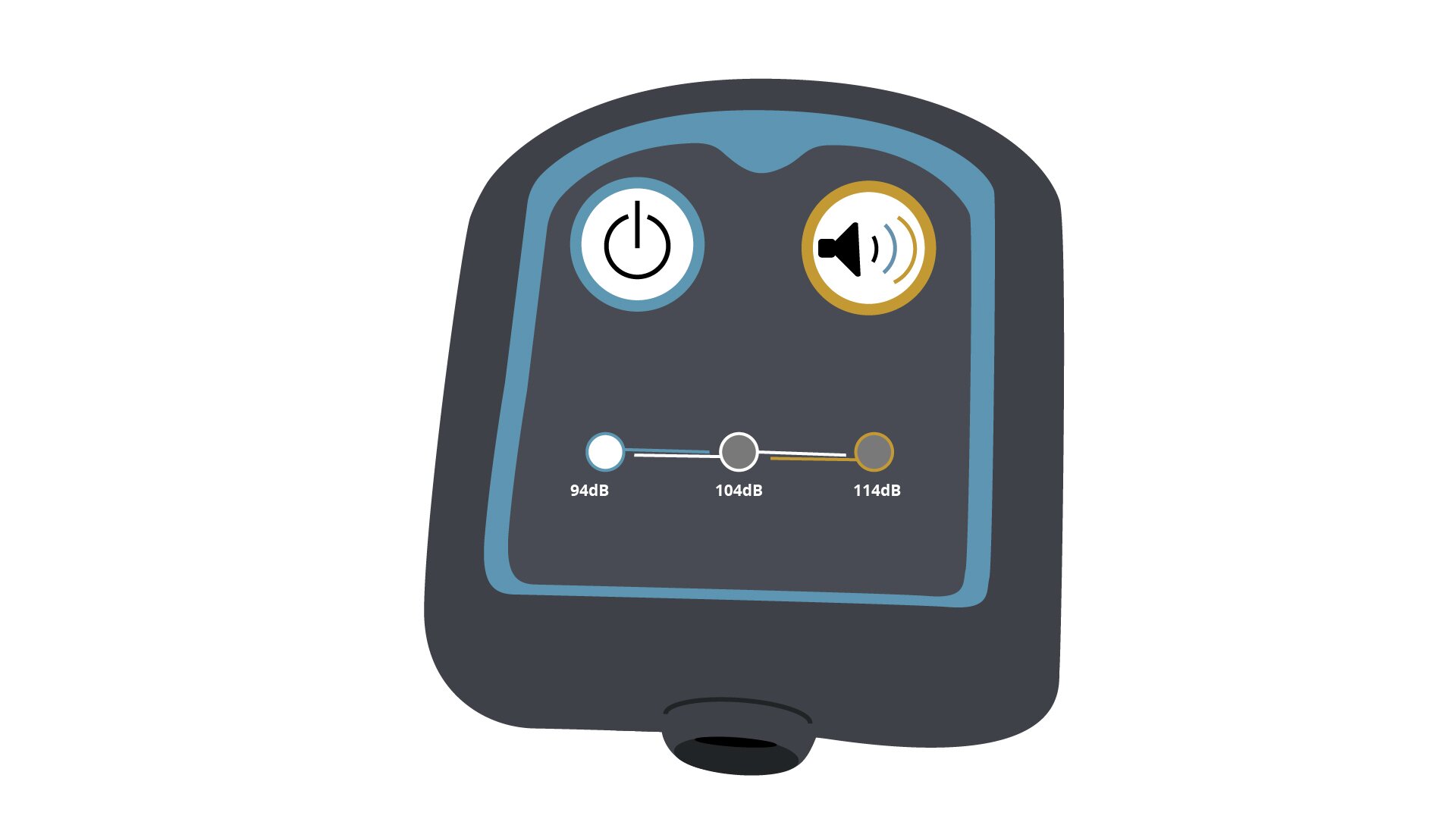

Urządzenie używane przy pomiarach akustycznych i służące do oszacowania wartości natężenia ciśnienia akustycznegociśnienie akustyczneciśnienia akustycznego poziomu dźwiękudźwiękdźwięku w dB.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

RjhAOQFuVZmyD

Grafika przedstawia miernik poziomu dźwięku. Urządzenie to jest koloru czarnego i ma kształt kwadratu o zaokrąglonych rogach. Na dole miernika znajduje się wystający otwór. W górnej części znajdują się dwa okrągłe przyciski. Przycisk z lewej strony jest koloru białego, otoczony niebieską obwolutą. Na przycisku narysowane jest czarne koło przekreślone od góry pionową kreską. Po prawej stronie znajduje się drugi biały przycisk otoczony żółtą obwolutą. Na przycisku tym widnieje symbol głośnika od którego odchodzą trzy pionowe zaokrąglone kreski. Pod przyciskami znajdują się trzy lampki sygnalizacyjne. Pierwsza otoczona jest niebieską obwolutą z poziomą niebieską kreską skierowaną w prawą stronę z opisem dziewięćdziesiąt cztery decybele. Druga lampka z białą obwolutą i dwoma poziomymi kreskami skierowanymi w lewą i prawą stronę opisana jest wartością sto cztery decybele. Trzecia lampka ma żółtą obwolutę i kreskę tego samego koloru skierowaną w lewą stronę. Panel z przyciskami i lampkami jest otoczony niebieskim prostokątnym obramowaniem z zaokrągleniem w górnej części.

Narzędzie służące do mierzenia parametrów akustycznych pomieszczenia lub źródła dźwiękudźwiękdźwięku. Mikrofon pomiarowy musi być wszechkierunkowy i mieć charakterystykę płaską w całym zakresie pomiarowym.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Mody są to częstotliwościczęstotliwośćczęstotliwości rezonansowe pomieszczenia wynikające z jego wymiarów i proporcji, tak jak właściwością naciągniętej struny o danej długości jest to, że pobudzona do drgania za każdym razem wydaje ton o tej samej wysokości.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Parametr służący do określenia sygnału na wyjściu systemu, kiedy na wejściu podano impuls jednostkowy (pojedynczą próbkę o wartości 1). W akustyce odpowiedź pomieszczenia na impuls dźwiękowy, np. strzał z pistoletu startowego. Metodę impulsową stosuje się w celu pomiaru właściwości akustycznych pomieszczenia.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Ośrodek wykazujący sprężystość postaci, odkształcony powraca do stanu początkowego z chwilą, gdy przestaje działać siła odkształcająca. Każde pomieszczenie wypełnione ośrodkiem sprężystym ma własne częstotliwościczęstotliwośćczęstotliwości rezonansowe.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Zjawisko zanikania energii akustycznej po wyciszeniu źródła (lub podaniu impulsu) w wyniku rozproszenia i pochłonięcia przez elementy pomieszczenia. Mierzone współczynnikiem RT60RT60RT60.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Umiejscowienie słuchacza względem źródła dźwiękudźwiękdźwięku, czyli w bezpośrednim sąsiedztwie źródła.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Obszar pola, w którym spadek poziomu dźwiękudźwiękdźwięku wynosi 6 dB na każde podwojenie odległości od źródła hałasu dla fali sferycznej, od źródła dźwiękudźwiękdźwięku.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Pole w którym nie występują fale odbite.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

To prędkość rozchodzenia się fal dźwiękowychfala dźwiękowafal dźwiękowych, która zależna jest od gęstości ośrodka, w którym fala się rozchodzi. Czym większa gęstość, tym większa prędkość rozchodzenia się fali.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

To rozprzestrzenienie się (rozchodzenie sięprędkość rozchodzenia dźwiękurozchodzenie się) dźwięku w ośrodku, np. w wodzie lub powietrzu.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Natężenie dźwiękudźwiękdźwięku, powyżej którego człowiek odczuwa ból narządu słuchowego.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Najmniejsza wartość ciśnienia akustycznegociśnienie akustyczneciśnienia akustycznego tonu o określonej częstotliwościczęstotliwośćczęstotliwości, wywołująca u człowieka wrażenie słuchowe. Wartość progu słyszalności jest wyrażana w decybelach (dB).

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

DźwiękdźwiękDźwięk wnika w przeszkody w różnym stopniu. Ulega wówczas częściowemu pochłonięciu, załamaniu i propagacjipropagacja dźwiękupropagacji w całej przeszkodzie, ale znacząca część energii może wypromieniować z drugiej strony przeszkody, np. ściany, która zamienia się w nowe źródło dźwięku.

Film edukacyjny część 2 - Zjawiska akustyczneDFf9iCdeDFilm edukacyjny część 2 - Zjawiska akustyczne

Urządzenie przetwarzające prąd elektryczny na fale dźwiękowefala dźwiękowafale dźwiękowe i odwrotnie. Najpopularniejszymi wejściowymi przetwornikami elektroakustycznymi, zamieniającymi dźwięk na sygnał elektryczny są mikrofonymikrofon pomiarowymikrofony.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

Przetwornikprzetwornik elektroakustycznyPrzetwornik A/D (z ang. analog to digital), czyli analogowy‑cyfrowy, układ służący do zamiany sygnału analogowego na sygnał cyfrowy.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

Załamanie fali dźwiękowejfala dźwiękowafali dźwiękowej na granicy dwóch ośrodków.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

To podatność znajdującego się w pomieszczeniu słupa powietrza na drgania o określonych częstotliwościachczęstotliwośćczęstotliwościach, które wynikają z proporcji i umiejscowienia ścian, sufitów czy podłóg.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Ustrój akustycznyUstrój akustycznyUstrój akustyczny, którego zadaniem jest tłumienie dźwiękudźwiękdźwięku poprzez wprawianie w drgania zamkniętego (lub częściowo zamkniętego – jak w butelce) słupa powietrza, który działa jak sprężyna, wytracająca energię mechaniczną.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Fala dźwiękowafala dźwiękowaFala dźwiękowa, napotykając niejednorodne powierzchnie, ulega rozproszeniu. Wektory jej energii, padając na nierówną powierzchnię, załamują się w różnych kierunkach. Dzięki temu także energia ulega rozproszeniu.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Moc znamionowa, zwana też nominalną. Wartość określająca rzeczywistą zdolność do przyjęcia pewnej ilości mocy ze wzmacniacza, która pozwala na precyzyjną reprodukcję dźwiękudźwiękdźwięku bez uszkodzenia głośników. Wartość tę określa się w watach.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

Współczynnik zanikania energii akustycznej, ukazujący w sekundach wartość spadku ciśnienia akustycznegociśnienie akustyczneciśnienia akustycznego o 60 dB od momentu wyciszenia źródła dźwięku (wygenerowaniu impulsu).

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Zakres zmian ciśnienia akustycznegociśnienie akustyczneciśnienia akustycznego, czyli głośności dźwięku, odbierany przez ludzkie ucho, mieszczący się w przedziale od 0,00002 Paskala do około 100 Paskali.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

Składowa część dźwiękudźwiękdźwięku o sinusoidalnym przebiegu i częstotliwościczęstotliwośćczęstotliwości n = fk, gdzie f jest częstotliwościączęstotliwośćczęstotliwością tonu podstawowego (składowa podstawowa), natomiast k jest liczbą naturalną, większą od 1. Długości fal kolejnych składowych harmonicznych są elementami szeregu harmonicznegoszereg harmonicznyszeregu harmonicznego.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

Inaczej oprogramowanie.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Dodatkowy głośnik superniskotonowy używany w systemach stereo lub wielokanałowych, wykorzystywany do odtwarzania dźwięków o niskich częstotliwościachczęstotliwośćczęstotliwościach (20–250 Hz). W systemach nagłośnieniowych, studyjnych i odsłuchowych górna granica podziału pasma nie przekracza zazwyczaj 100‑160 Hz.

R1XlZ2qasEecF

Na zdjęciu widoczny jest prostokątny czarny głośnik. W górnej jego części znajduje się okrągła membrana o średnicy dwóch trzecich wysokości głośnika. Na dole głośnika umieszczony jest duży plastikowy element ze znajdującą się w środku prostokątną kratownicą. Po lewej stronie od kratownicy znajduje się logo o kształcie rombu.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

To dźwiękdźwiękdźwięk w postaci sygnału elektrycznego, który odwzorowuje sinusoidalny przebieg czasowy ciśnienia akustycznegociśnienie akustyczneciśnienia akustycznego.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

To sygnał pomiarowy, którego pomiar w każdej chwili czasu daje w wyniku konkretną liczbę (w przeciwieństwie do niedookreślonego sygnału losowego.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Dopuszczalna wartość hałasu ze względu na ochronę słuchu. Szczytowy poziom dźwięku A nie może przekroczyć 115 dB, zaś dźwięku C – 135 dB.

Film edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektrycznyD14G6f4sGFilm edukacyjny część 4 - Przetworniki elektroakustyczne i sygnał elektryczny

To szereg częstotliwościczęstotliwośćczęstotliwości określający wysokość tonów składowych (alikwotówalikwotyalikwotów) dźwięku podstawowego.

Film edukacyjny część 1 – Fizyka dźwiękuD19wQXu3ZFilm edukacyjny część 1 – Fizyka dźwięku

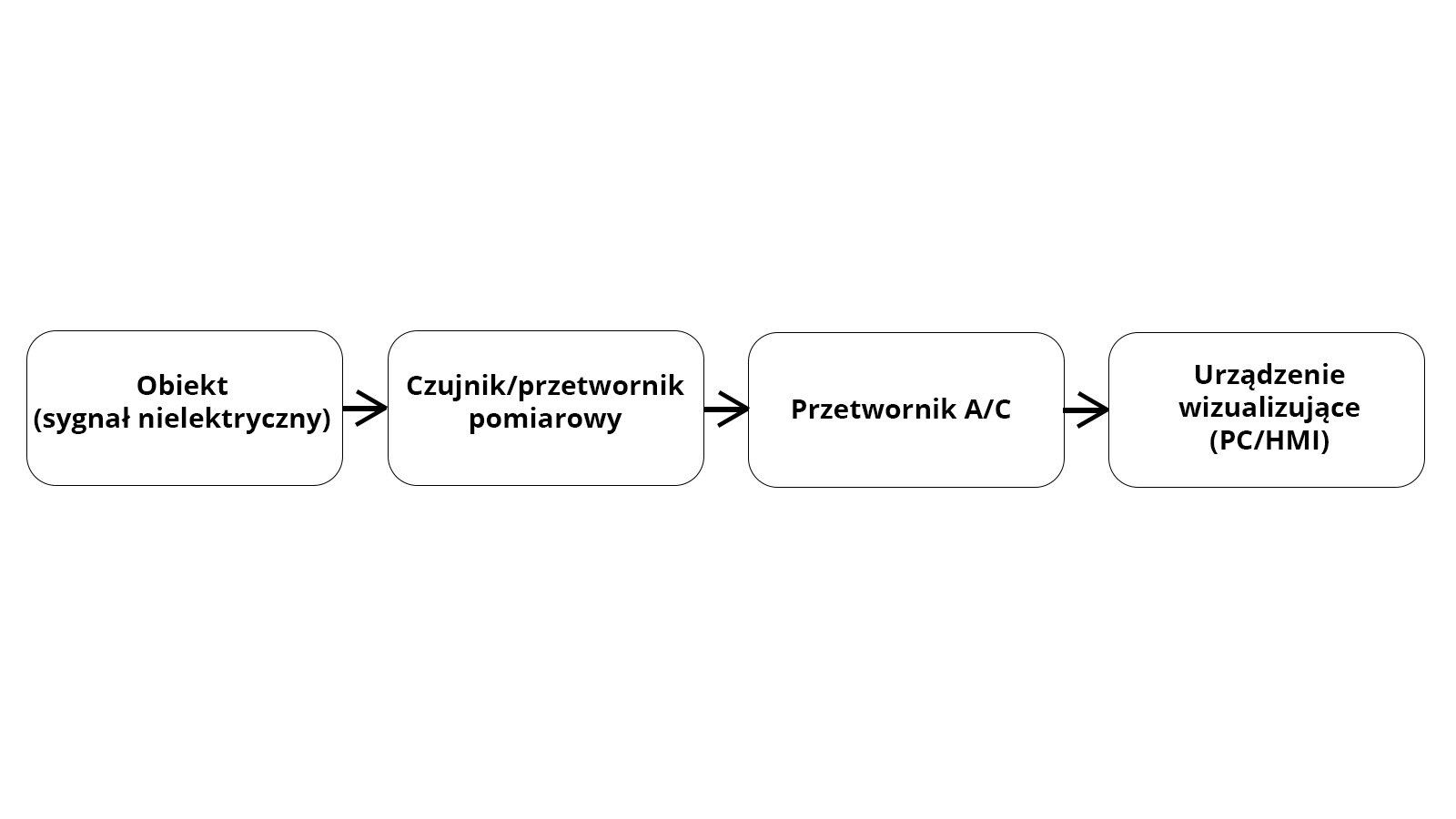

Inaczej łańcuch pomiarowy, czyli szereg elementów przyrządu (układu) pomiarowego, koniecznych do pomiaru przebiegu sygnału pomiarowego od wyjścia (np. generowany impuls) do wejścia (analizowana odpowiedź impulsowaodpowiedź impulsowaodpowiedź impulsowa pomieszczenia).

R107o6OrL8tVR

Na obrazku widoczny jest diagram blokowy. Składa się on z czterech zaokrąglonych na rogach prostokątów o białym tle z czarnym obramowaniem i opisem w środku. Bloki te ułożone są kolejno po sobie w poziomej linii. W pierwszym od lewej strony umieszczony jest opis "Obiekt nawias sygnał nieelektryczny nawias”. Od pierwszego bloku odchodzi strzałka wskazująca na blok drugi opisany jako „Czujnik ukośnik przetwornik pomiarowy”. Ponownie widoczna jest strzałka odchodząca w kierunku trzeciego z bloków z opisem „Przetwornik duże A ukośnik duże C”. Ostatnia ze strzałek wskazuje na czwarty blok opisany jako „Urządzenie wizualizujące nawias pe ce ukośnik ha em i nawias”.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

Stosunek transformaty (wyniku działania transformacji) sygnału wyjściowego do wejściowego, stosowana w aplikacjach pomiarowych, konieczna np. do stworzenia widmawidmo akustycznewidma charakterystyki częstotliwościowej pomieszczenia (np. widmo FFT odpowiedzi impulsowejodpowiedź impulsowaodpowiedzi impulsowej).

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

Przestrzenne elementy o cechach pochłaniających, rozpraszających lub pochłaniająco‑rozpraszających dźwięki, stosowane w celu poprawy akustyki w pomieszczeniach.

Film instruktażowy Podstawy akustyki i elektroakustykiD1HHiVjEeFilm instruktażowy Podstawy akustyki i elektroakustyki

To rozkład natężenia składowych dźwięku, który zależny jest od częstotliwościczęstotliwośćczęstotliwości składowych dźwięku.

Film edukacyjny część 3 - Akustyka wnętrzDbcYpCKpQFilm edukacyjny część 3 - Akustyka wnętrz

To właściwości pochłaniania. Zdolność do pochłaniania określamy „współczynnikiem pochłaniania”, który zależy od budowy danego materiału, przy czym zerowa zdolność pochłaniania ma oczywiście wartość zero, pełne pochłanianie odzwierciedla wartość 1. Większość znanych materiałów zawiera się w niepełnych wartościach współczynnika pochłaniania między 0 a 1.
