Urządzenie introligatorskie do przegniatania (bigowania) wyrobów papierowych i tektur w celu ich łatwiejszego złamywania. Bigówki mogą być wyposażone w narzędzia bigujące listwowe lub rolkowe.

R1drDoJjVqmuf

Fotografia przedstawia bigówkę. Jej podstawą jest metalowy, biały blat roboczy, na który kładzie się materiał do zbigowania. Frontowa część podstawy wyposażona jest w cztery przyciski. Nad blatem roboczym znajduje się ruchoma stalowa belka na której zamontowana jest wkładka przegniatająca, do której od góry przymocowany jest uchwyt do bigowania.

Interaktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowychDCpETG3sOInteraktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowych

Łączenie luźnych kartek przy użyciu metalowych lub tworzywowych grzebieni, albo wkręcanej spirali. Urządzeniami, które umożliwiają stworzenie tego typu opraw, są bindownice.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

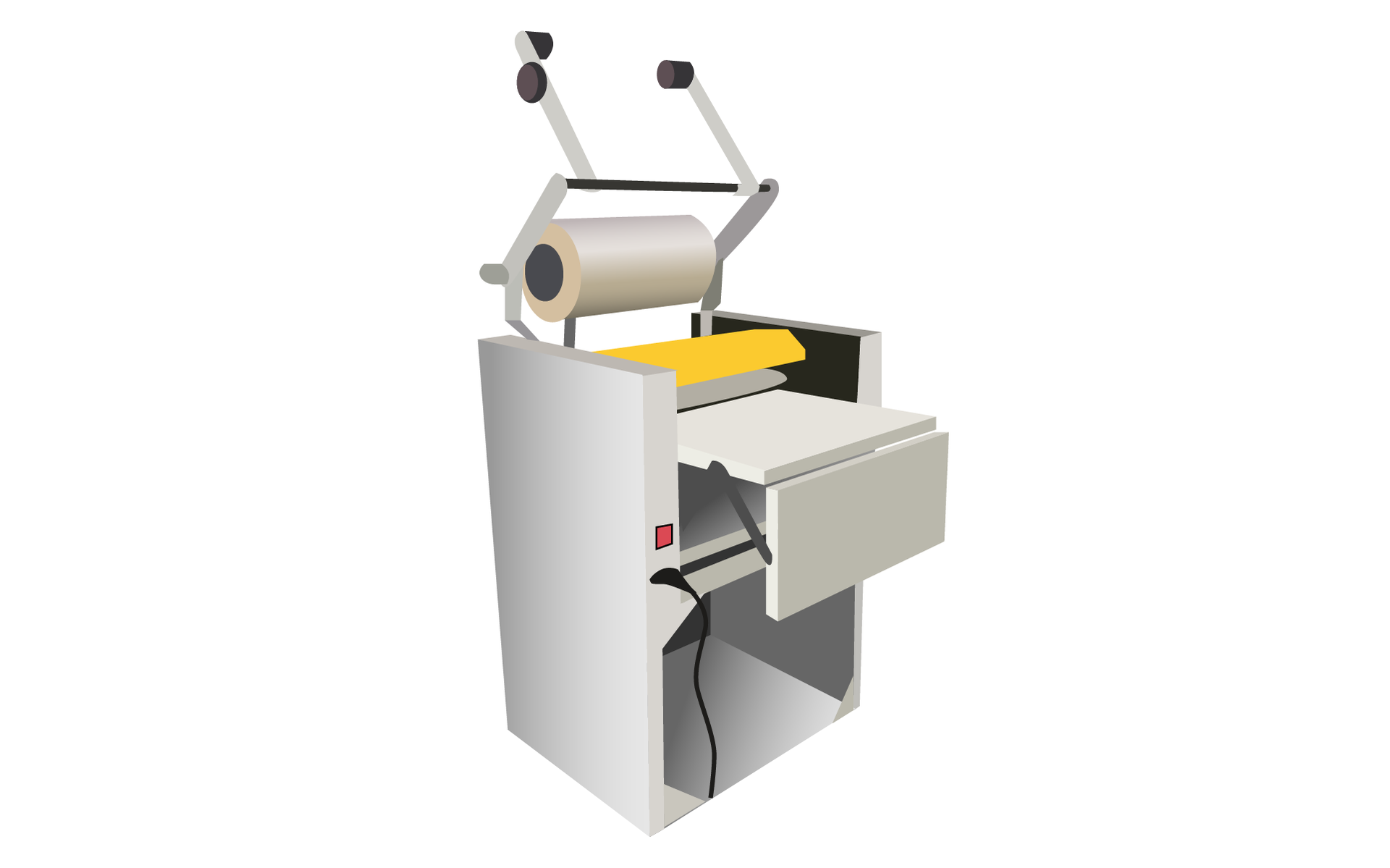

Urządzenie służące do uszlachetniania i zabezpieczania wydruku poprzez pokrycie jego powierzchni folią. Foliowanie może odbywać się na mokro, na sucho lub metodą mieszaną.

Rd9lglotXJQgx

Fotografia przedstawia foliarkę. Jej podstawę stanowi stelaż białego koloru wykonany z płaskiej blachy. Boki podstawy są pełne - łączy je półka oraz ponad nią blat roboczy, który można złożyć za pomocą zawiasu po środku blatu. Ponad blatem roboczym znajduje się uchwyt na folię w rolce, który jest ruchomy. Uchwyt na rolkę folii składa się z dwóch ramion, które połączone są metalowym prętem do którego przymocowane są dwa dodatkowe ramiona do operacji specjalistycznych - wykonane z metalu. Na lewej ściance urządzenia znajduje się czerwony włącznik urządzenia, pod nim gniazdo do wtyczki przewodu elektrycznego.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

Ściśle zdefiniowany rozmiar arkusza stosowany jest w poligrafii. W druku offsetowym dominują formaty z grupy B, np.: B3, B2, B1, B0 oraz z grupy A, np. A3, A2, A1. Przykładowy format B2 ma wymiary 500 x 707 mm.

Program ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowychD9jKTEFUcProgram ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowych

Miara odnosząca się do podłoży drukarskich, wyrażona w jednostce g/mIndeks górny 2². Gramatura papieru 250 g/mIndeks górny 2² oznacza, że waga 1 arkusza takiego papieru o rozmiarze 1 mIndeks górny 2² wynosi 250 gramów.

Interaktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowychDCpETG3sOInteraktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowych

Łączenie przy użyciu specjalnego filmu klejowego dwóch arkuszy, z których jeden zwykle jest zadrukowany, a drugi wykonany np. z tektury, czego efektem jest wzmocniony arkusz. Kaszerowanie ma zastosowanie przy produkcji opakowań czy standów reklamowych.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

Łączenie materiałów (arkuszy, składek, bloków) przy użyciu różnego typu klejów, wykonywane najczęściej na urządzeniach zwanych oklejarkami (oprawa miękka) i urządzeniach do zawieszania bloku (oprawa twarda).

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

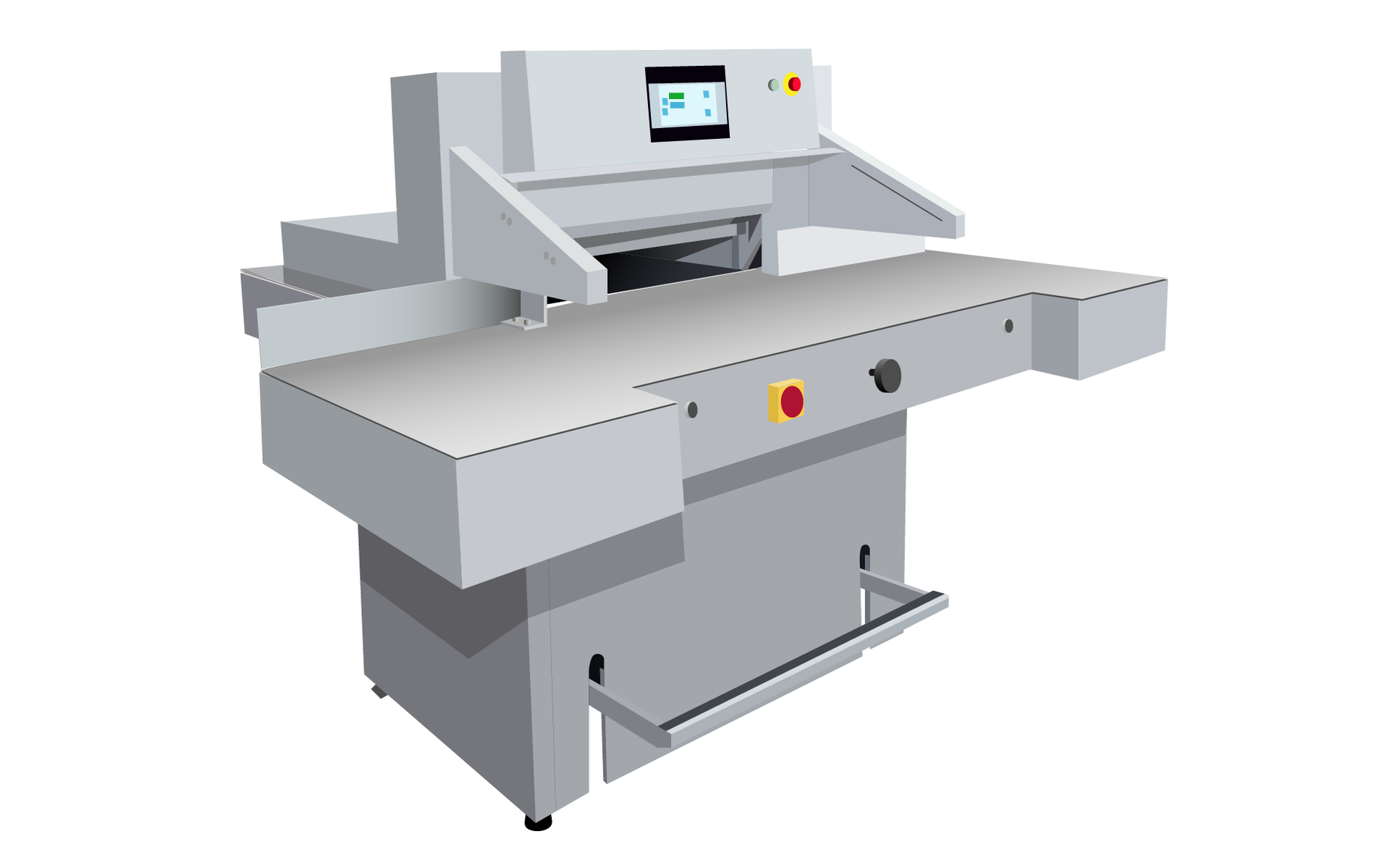

Zwana też potocznie gilotyną. Maszyna używana do krojenia papieru i innych podłoży drukowych. Wyróżniamy krajarki jednonożowe lub wielonożowe (np. trójnożowe).

RPFPtq7QttkHv

Fotografia przedstawia Krajarkę. Maszyna ustawiona jest na czterech wkręcanych nóżkach koloru czarnego o wysokości około od 3 do 4 centymetrów, służących do wypoziomowania urządzenia. Podstawa maszyny jest wykonana z czterech boków złączonych ze sobą pod kątem prostym. Od frontowego boku podstawy wystaje dwuramienny pedał, połączony od frontu stalową rurką pokrytą od góry antypoślizgowym materiałem. Na podstawie maszyny znajduje się szeroki blat roboczy. Za blatem jest niski, szeroki, głęboki otwór na początku którego znajduje się miejsce robocze noża do tnięcia materiału. Powyżej dotykowy ekran. Po jego prawej stronie wyłącznik bezpieczeństwa - otoczka przycisku koloru żółtego natomiast sam wyłącznik koloru czerwonego.

To pokrywanie powierzchni podłoża powłoką lakieru o różnej grubości i charakterystyce. Najczęściej stosowane lakiery w uszlachetnianiu wydruków cyfrowych to lakiery UV i dyspersyjne, a w aspekcie efektu wizualnego – błyszczące, matowe i satynowe.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

Urządzenie służące do zabezpieczania lakierem powierzchni wydruków w celu zwiększenia ich odporności mechanicznej, np. na zadrapania i na czynniki zewnętrzne typu wilgoć. Lakierem może być pokrywana cała powierzchnia druku lub wybrane jego części. Do lakierowania wydruków najczęściej stosuje się lakiery dyspersyjne (wodne) lub utrwalane światłem UV.

RpwnYVDKwiFUh

Fotografia przedstawia lakierówkę. Urządzenie składa się z dwóch części. Lewy, większy fragment maszyny kształtem przypomina sześcian. Z lewego boku urządzenia odstaje uchylona do góry półka urządzenia oparta na metalowym wsporniku. Od frontu jest zamontowane czworo drzwiczek zamykanych na kluczyk z otworami wentylacyjnymi. Dwoje drzwiczek na dole, dwoje na górze. W lewych dolnych drzwiczkach zamontowany regulator temperatury oraz ponad nim znaczek ostrzegawczy “Uwaga urządzenie pod napięciem”. Drzwiczki powyżej posiadają uchylne do dołu otwór uzupełniający. Powyżej przymocowany do górnej części urządzenia uchwyt. Prawa część urządzenia jest mniejsza od lewej. Jej podstawa wykonana jest na kształt prostopadłoscianu. Frontowa ścianka podstawy wyposażona w otwory wentylacyjne. Górna część urządzenia jest nieznacznie większa od podstawy. Od prawej strony wycięcie do odbioru gotowego produktu. Na górnej płaszczyźnie przycisk bezpieczeństwa koloru czerwonego.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

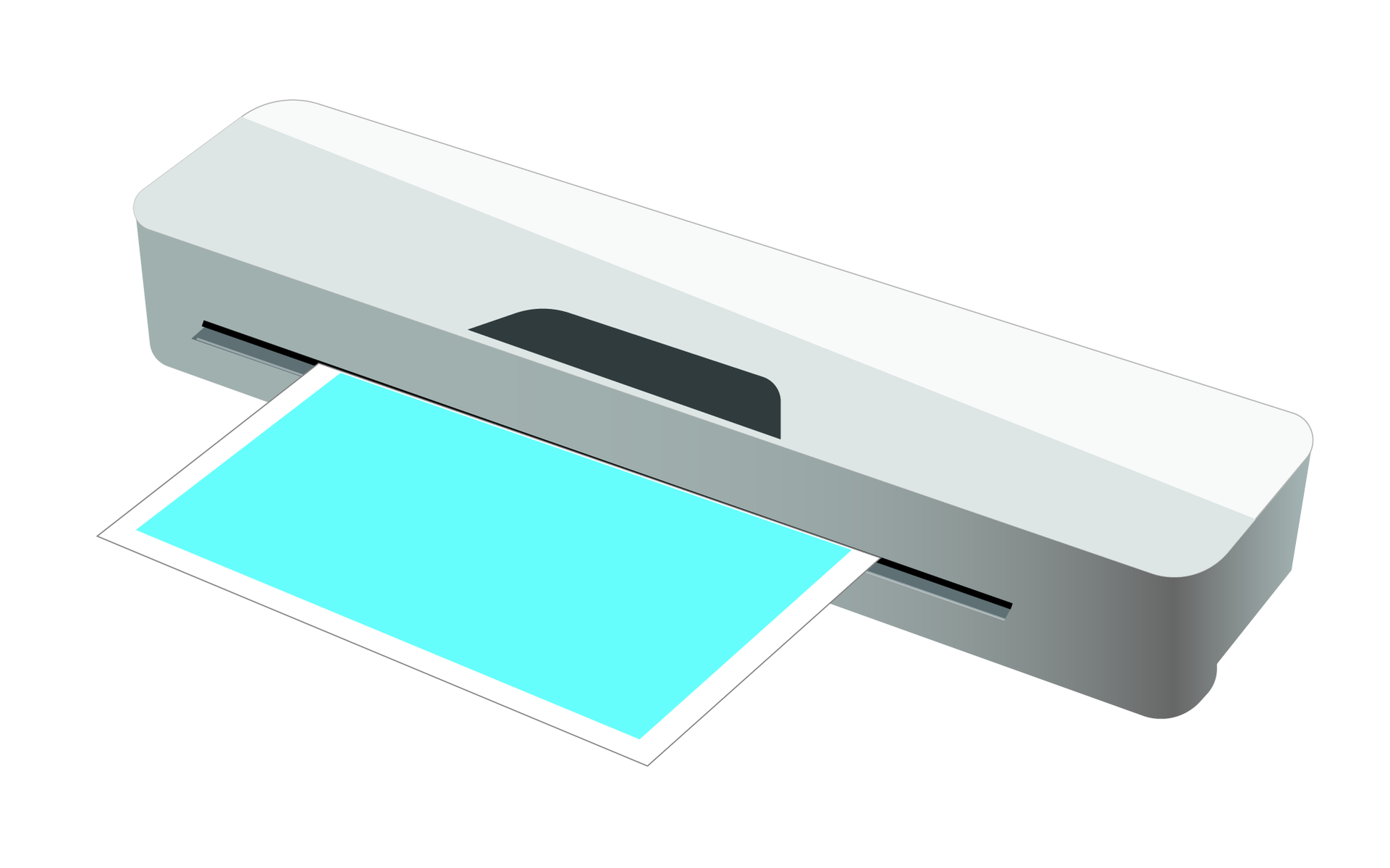

Urządzenie w zakresie działania podobne do foliarki. Laminator służy do uszlachetniania i zabezpieczania wydruku poprzez pokrycie jego powierzchni folią. Wyróżniamy też laminatory na laminaty płynne, w których zamiast folii stosuje się laminat w płynie (rodzaj lakieru), którym pokrywa się wydruk, celem jego zabezpieczenia, np. przed ścieraniem.

RhSULc33uj4hE

Fotografia przedstawia laminator. Urządzenie posiada plastikową obudowę, kształtem przypominająca prostopadłościan o zaokrąglonych rogach. Od frontu znajduje się kartka papieru do połowy wciągnięta w urządzenie. Otwór roboczy szeroki a jego wysokość mała.

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

Urządzenie używane do zeszytowych opraw prac drukowanych cyfrowo i offsetowo. Składki są zbierane w sekcji zbierającej, a następnie zszywane drutem bądź zszywkami przez grzbiet.

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

Urządzenie służące do obróbki materiałów wielkoformatowych, przeznaczone do zakuwania krawędzi materiałów, np. banerów, w specjalne oczka. Oczkowanie służy łatwiejszemu zawieszaniu materiałów, chociażby przy użyciu zaczepów linkowych.

RZrAqc64HKPLD

Fotografia przedstawia oczkarkę. Urządzenie stoi na czterech metalowych nogach z przymocowanymi do boków oraz frontów metalowych płaskich maskownic z otworami wentylacyjnymi. Od frontu uchwyt bezpieczeństwa. Powyżej blat roboczy nad którym znajduje się ruchoma w pionie dysza wycinająca wybranej średnicy otwory. Część robocza urządzenia zamaskowana pomalowaną na ciemny kolor maskownicą z blachy. Z lewej strony urządzenia reduktor ciśnieniowy z wychodzącym od niego przewodem zamontowanym z tyłu urządzenia.

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

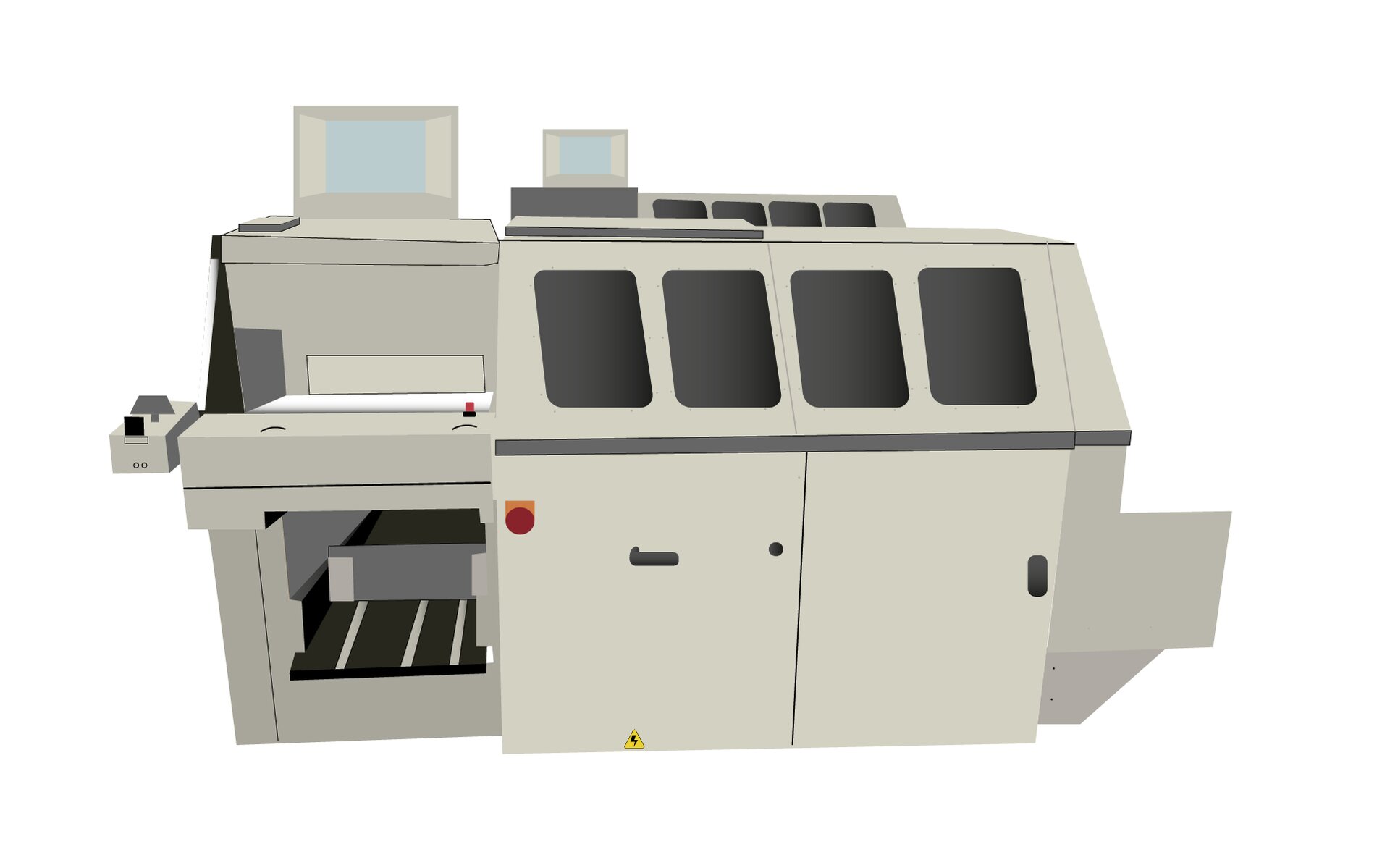

Urządzenie introligatorskie używane do wykonywania opraw klejonych miękkich bądź twardych. Oklejarka wykorzystuje klej, np. dyspersyjny, hot‑melt czy PUR (poliuretanowy), do łączenia grzbietowego okładek z wnętrzem książek, czasopism, katalogów lub grubych broszur.

R5mQsxQlGSJhi

Fotografia przedstawia oklejarkę. Urządzenie kształtem przypominające prostopadłościan. Obudowa maszyny wykonana z metalowej blachy koloru jasnego z ciemnym paskiem biegnącym poziomo wzdłuż maszy. W lewej dolnej części maszyny znajduje się otwór podawczy. Powyżej niewielki blat roboczy. Nad nim ustawiony na maszynie duży monitor ekranowy. Obok po prawej drugi mniejszy monitor. W centralnej części od frontu przycisk bezpieczeństwa nad którym znajdują się cztery otwory wentylacyjne.

Interaktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowychDCpETG3sOInteraktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowych

Jeden z typów opraw introligatorskich. Wyróżniamy oprawę klejoną miękką, wykonywaną zwykle na urządzeniach zwanych oklejarkami, oraz oprawę klejoną twardą, do której wykonania niezbędne są urządzenia do montażu okładki twardej oraz maszyna do zawieszania (wklejania) bloku książki w grzbiet okładki.

Program ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowychD9jKTEFUcProgram ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowych

Jeden z typów opraw introligatorskich, gdzie okładka, składająca się z okładzin tylnej i przedniej, jest połączona z wkładem za pomocą spirali. Spirale mogą być wykonane z drutu, tworzywa, tektury, a ich średnica jest dobierana do grubości oprawianego bloku.

R1OSBFDNv70xU

Fotografia przedstawia fragment otwartego zeszytu w linię. Lewa i prawa połowa zeszytu połączona za pomocą wygiętego w spiralę drutu jasnego koloru. Spirala z drutu przechodzi przez kwadratowe otwory znajdujące się po wewnętrznych bokach kartek.

Program ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowychD9jKTEFUcProgram ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowych

Jeden z typów opraw introligatorskich, oznaczający oprawę szytą przy użyciu gotowych zszywek lub takich, które w trakcie oprawy są przycinane ze zwoju drutu introligatorskiego.

Program ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowychD9jKTEFUcProgram ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowych

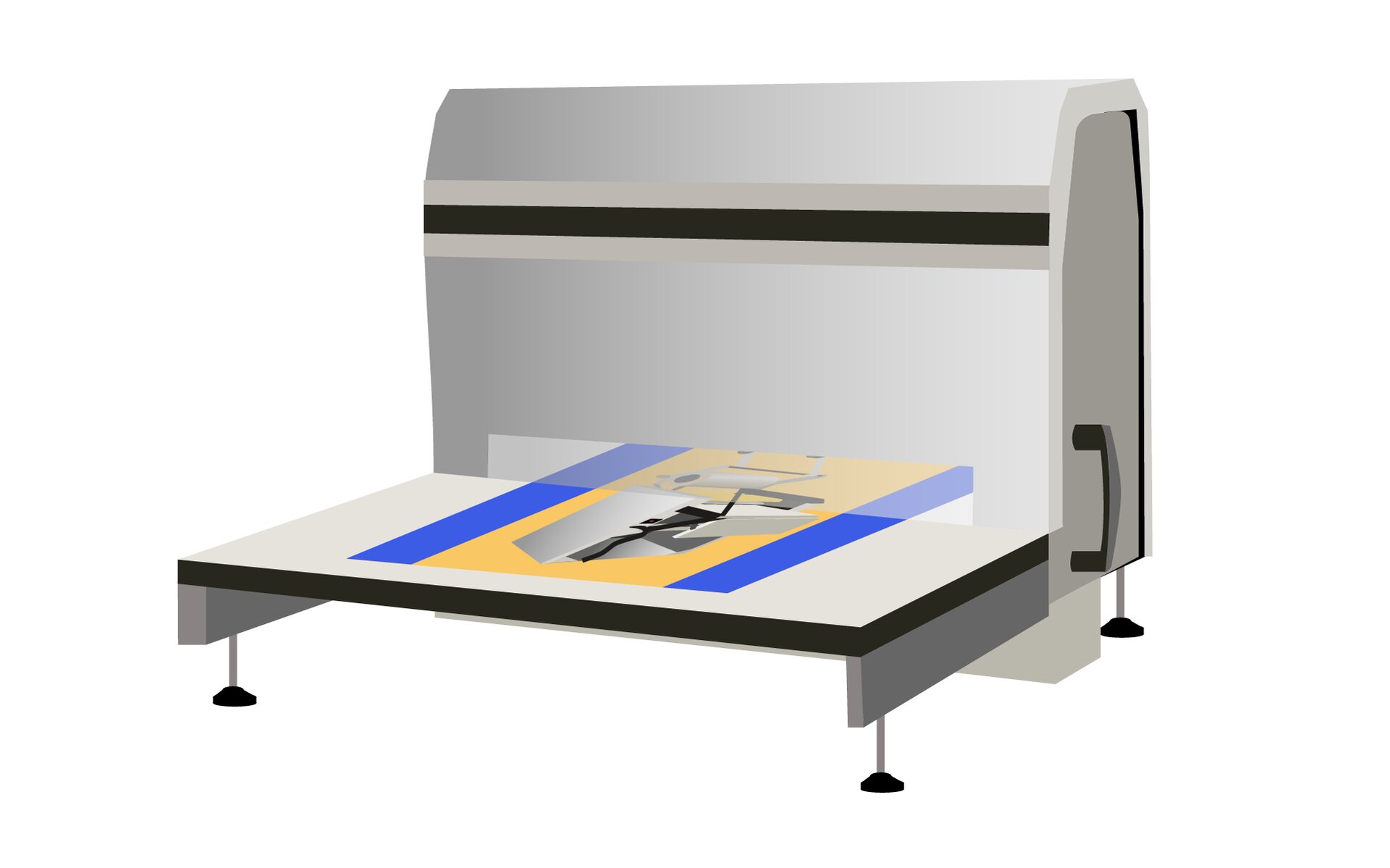

Urządzenie introligatorskie używane do wykonywania otworów w papierze, tekturze, folii. Jednym z efektów tej operacji jest np. łatwiejsze odrywanie kawałka materiału, który został poddany perforacji, czy możliwość wykonania oprawy spiralnej – spirala z drutu lub tworzywa jest przekładana przez wykonaną wcześniej perforację.

R1EpvVhI7Tw7k

Fotografia przedstawia perforatorkę. Urządzenie stoi na czterech wkręcanych nóżkach, dzięki którym można wypoziomować urządzenie. Dolny fragment urządzenia to blat roboczy na którym znajduje się karta papieru do obróbki. Nad nią permanentna osłona bezpieczeństwa zamocowana na pionowej tylnej ścianie urządzenia. Powyżej przezroczystej osłony znajduje się metalowa, wygięta do tyłu oraz w dół pomalowana na jasny kolor osłona tylnej ściany maszyny.

Program ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowychD9jKTEFUcProgram ćwiczeniowy do projektowania – Metody wykańczania wydruków cyfrowych

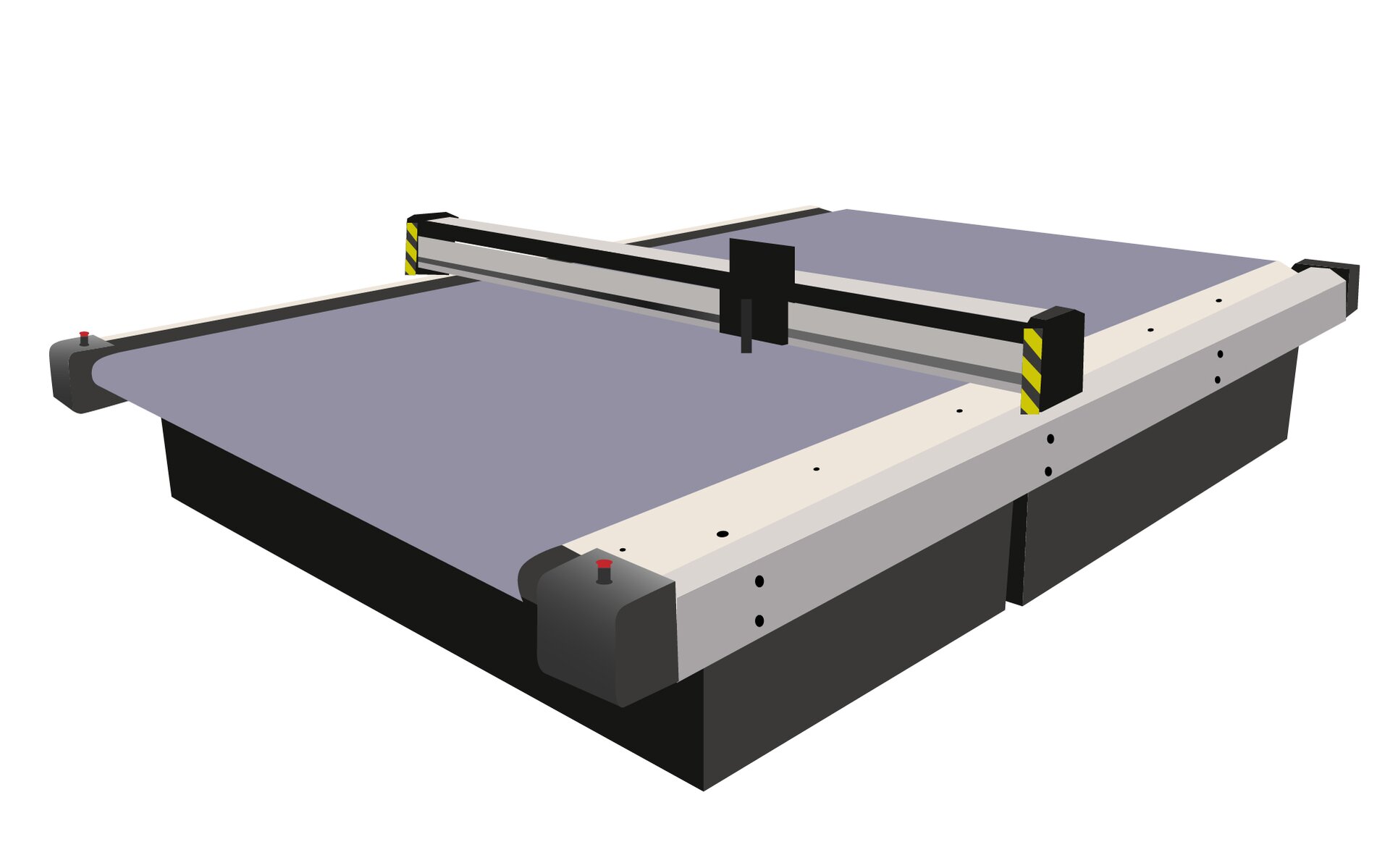

Urządzenie służące do mechanicznej obróbki materiałów. Na ploterze płaskim można ciąć materiały miękkie (np. folię czy tkaniny) oraz sztywne (np. pleksi, sklejki, tekturę). Ploter tnący płaski jest wyposażony w dodatkowe narzędzia tnące, np. nóż wleczony służący do cięcia tektur, folii lub poliwęglanów; nóż oscylacyjny do cięcia m.in. materiałów miękkich; narzędzie frezujące wykorzystywane do drewna czy pleksi; oraz narzędzia bigujące do tektur.

RIlOxMDufaEk9

Fotografia przedstawia ploter tnący płaski. Podstawa urządzenia jest w kształcie prostopadłościanu o ciemnym kolorze. Na niej znajduje się płaski obszar roboczy w kształcie prostokąta. Po bokach urządzenia znajdują się szyny po których możliwy jest ruch ramienia z ruchomym nożem tnącym.

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

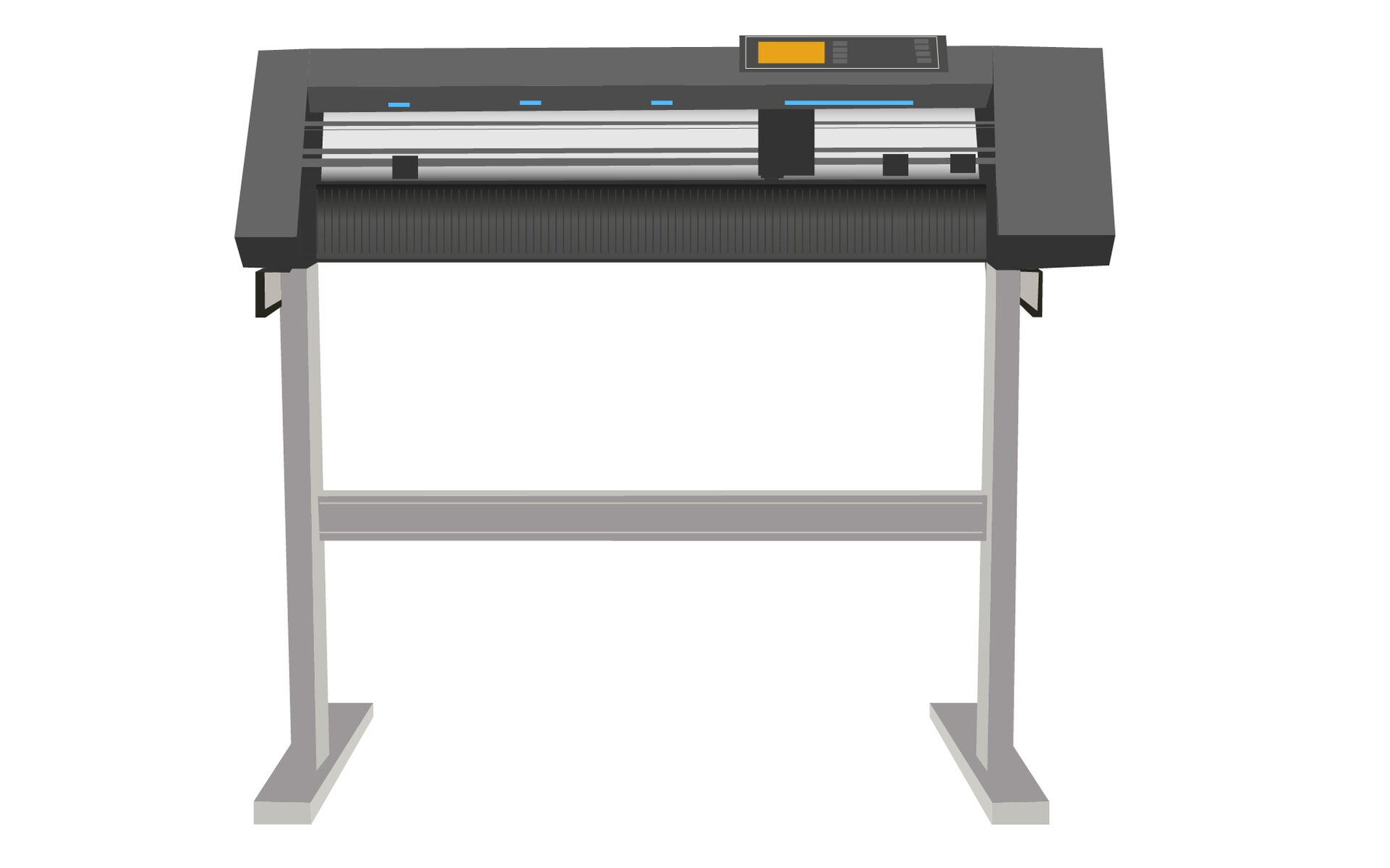

Urządzenie służące do obróbki materiałów wielkoformatowych drukowanych z roli. Ploter tnący rolowy jest wyposażony w dodatkowe narzędzia tnące, zamontowane na specjalnych wałkach, krążkach lub głowicach. Zależnie od stopnia docisku noża można ustawić proces na pełne wycinanie lub na nacinanie, tzw.  kiss‑cut, dzięki czemu warstwa spodnia podłoża pozostanie nietknięta. Nacinanie jest stosowane przy różnego rodzaju podłożach samoprzylepnych, np. etykietach czy naklejanych literach.

R1bfHCgQtKOiu

Fotografia przedstawia ploter tnący rolowy. Urządzenie stoi na dwóch nogach połączonych pośrodku belką. Na górze ciemna, plastikowa obudowa maszyny. Od frontu zamontowane poziomo, równolegle względem siebie dwie ruchome rolki, przed którymi na metalowym pręcie jest zainstalowany ruchomy w poziomie nóż do cięcia obrabianych materiałów. Powyżej niewielki ekran. Po jego prawej stronie przyciski do szczegółowych ustawień pracy maszyny.

Łączenie składek wkładu książek czy grubych broszur przy użyciu nici introligatorskich, wykonywane zwykle maszynowo, na urządzeniach zwanych niciarkami.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

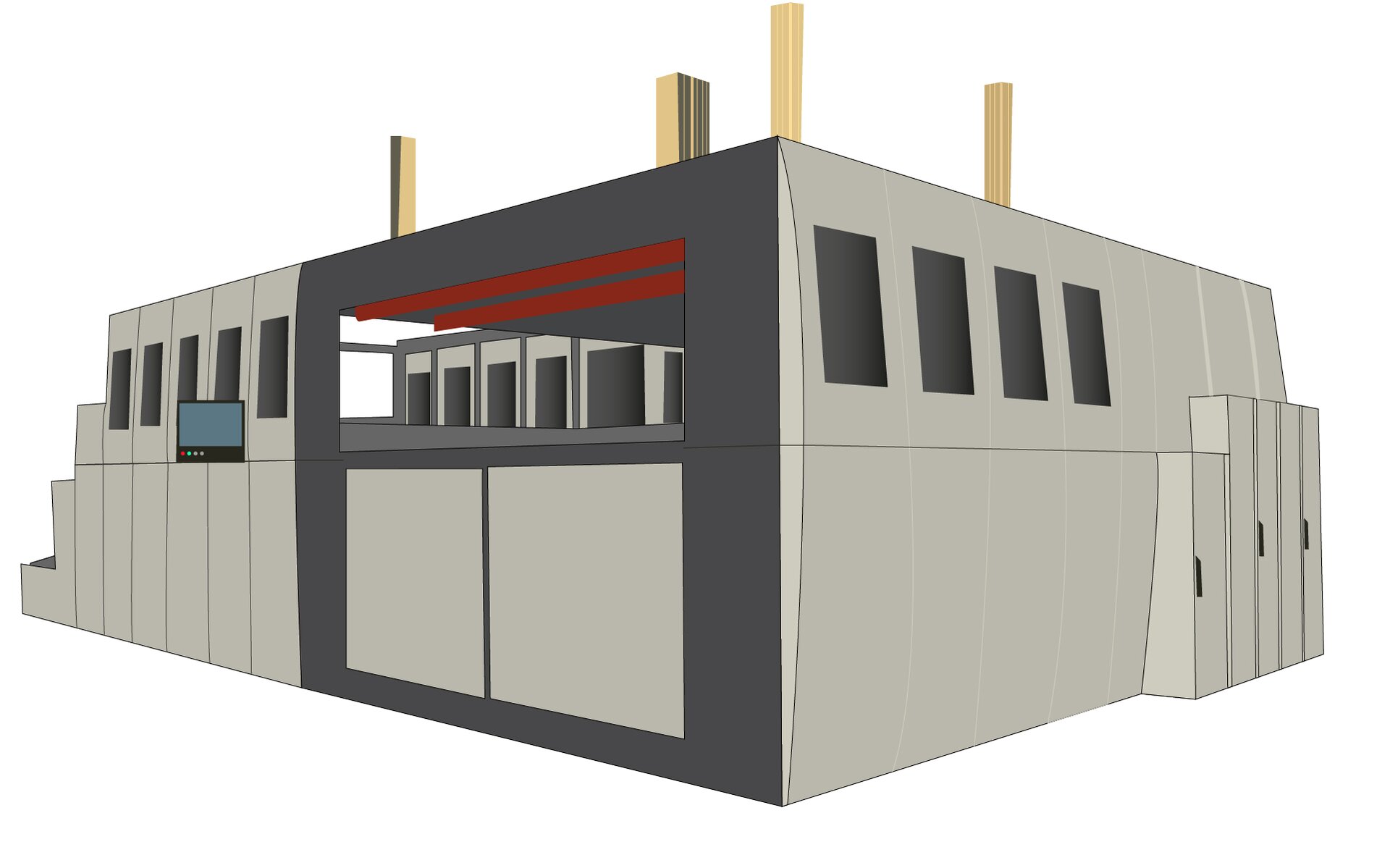

Maszyna introligatorska stosowana do wykonywania liter i obiektów przestrzennych, w której przy użyciu promienników ciepła podłoża – zwykle folii z PVC czy PET, następuje podgrzanie, a następnie formowanie określonego kształtu.

RJz96eZWgHOcH

Fotografia przedstawia termoformierka próżniowa. Maszyna dużych rozmiarów, kształtem przypominająca prostopadłościan. Obudowa urządzenia składa się z kilkunastu pojedynczych maskownic jasnego koloru. Górne maskownice wyposażone w okienka inspekcyjne. Po lewej stronie maszyny zamontowany monitor dotykowy do ustawień oraz kontroli pracy maszyny.

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

To trwałe odciskanie na podłożu wzoru wypukłego bądź wklęsłego. Wyróżniamy tłoczenie folią na gorąco (ang. hot‑stamping) lub na zimno (ang. cold‑stamping), bądź bez folii – wówczas mówimy o suchym tłoczeniu. Tłoczenie folią metalizowaną jest nazywane złoceniem.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

Proces cięcia lub nacinania różnych kształtów, przygotowanych wcześniej w programach graficznych. Do cięcia podłoży w zwojach służą plotery rolowe, do cięcia podłoży płaskich – plotery z płaskim stołem.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

Proces wycinania różnych kształtów z zadrukowanych arkuszy, wykonywany najczęściej przy użyciu maszyn wyposażonych w narzędzia wykrawające zwane wykrojnikami.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

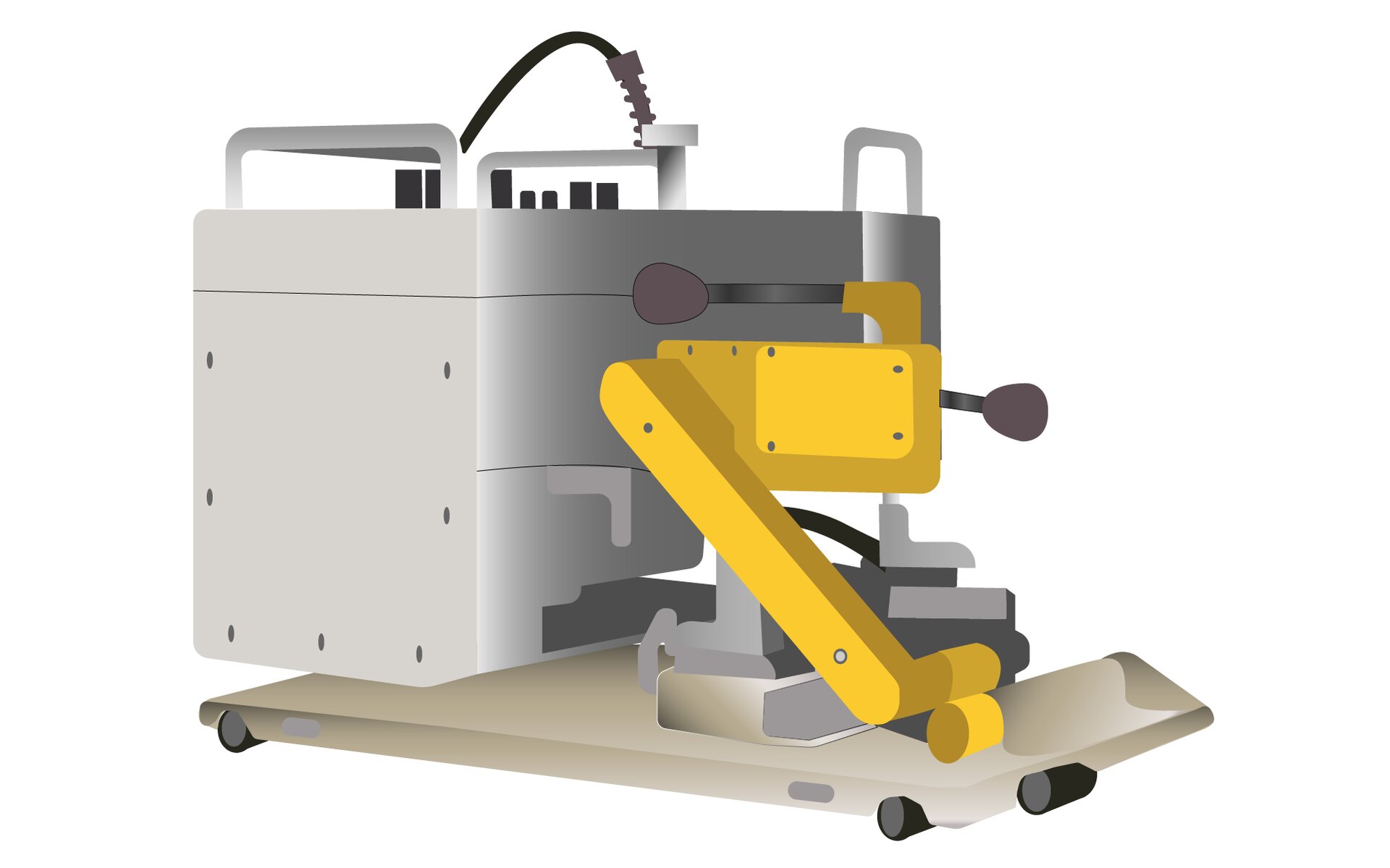

Urządzenie do obróbki materiałów wielkoformatowych, służące do łączenia w większe powierzchniowo kawałki najprzeróżniejszych typów podłoży technicznych czy reklamowych, które trudno złączyć z wykorzystaniem innymi technologii.

Rjf3LFahiJr8b

Fotografia przedstawia zgrzewarkę. Podstawę maszyny stanowi stalowy blat na którym zamontowana jest metalowa skrzynka w środku której znajduje się mechanizm urządzenia. Od górnej jej części wychodzi przewód zasilający obok którego znajdują się pokrętła do regulacji pracy zgrzewarki. Po prawej stronie maszyny znajduje się pomalowane na żółto ruchome ramię robocze do wykonywania zgrzewów.

Film edukacyjny – Procesy obróbki wydruków wielkoformatowychDxNFQfRs6Film edukacyjny – Procesy obróbki wydruków wielkoformatowych

Proces składania arkuszy, wykonywany najczęściej przy użyciu urządzeń zwanych złamywarkami. W zależności od liczby zastosowanych narzędzi złamujących, można rozróżnić złamy pojedyncze lub wielokrotne, a zależnie od linii złamu możemy wyróżnić złamywanie równoległe, prostopadłe lub mieszane.

Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowychD137DprR4Film instruktażowy – Maszyny i urządzenia introligatorskie w obróbce wydruków cyfrowych

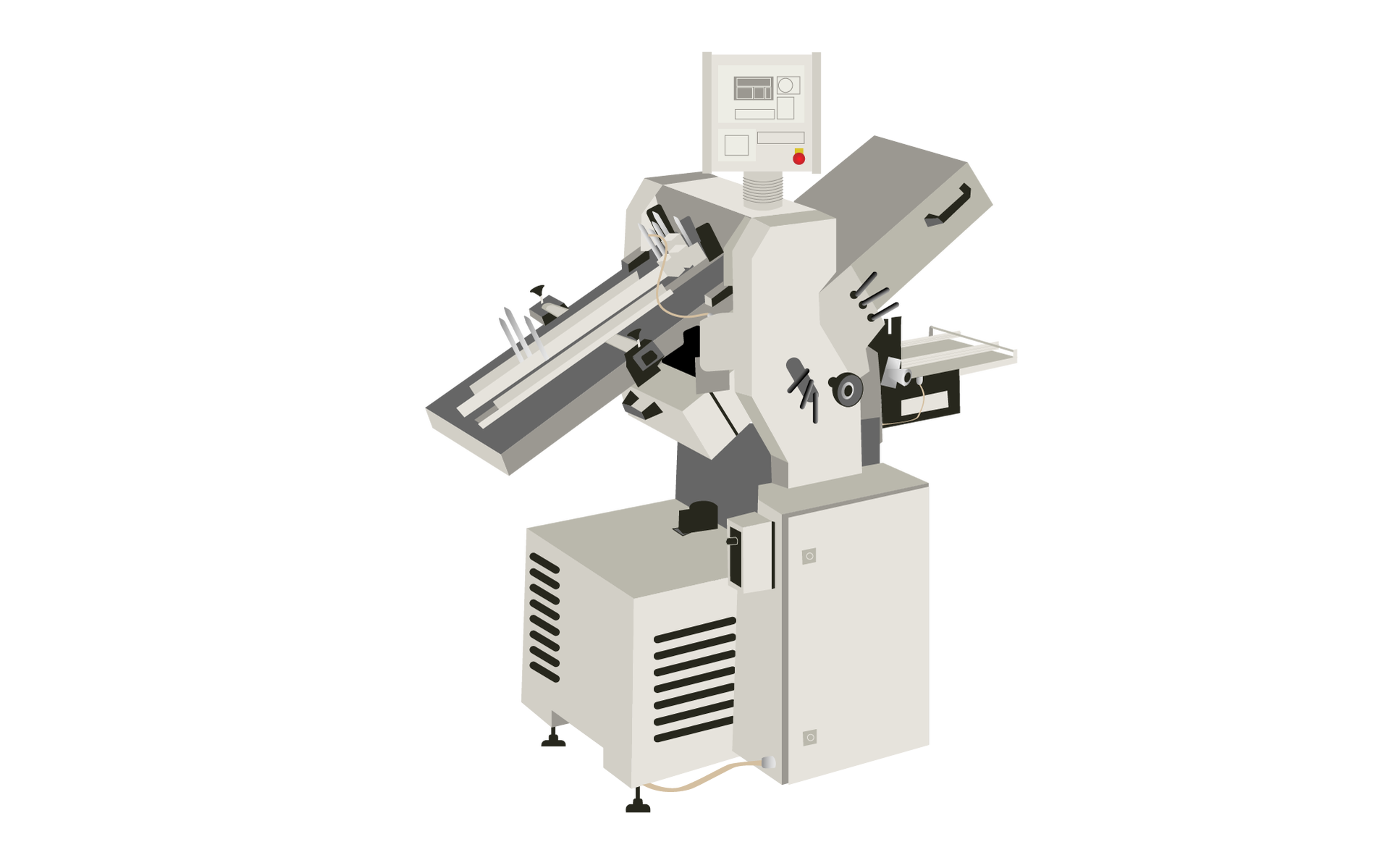

Urządzenie służące do złamywania, czyli zginania arkusza papieru w celu utworzenia na nim trwałego śladu. Złamywarki stosuje się przy złamywaniu złożonych broszur, czasopism czy książek, które są drukowane w większych formatach, a po złamaniu są składane do formatu mniejszego.

R1Y44sr2THzRa

Fotografia przedstawia złamywarkę. Urządzenie ustawione jest czterech wkręcanych nóżkach umożliwiających wypoziomowanie urządzenia. U podstawy zamontowana skrzynia w kształcie prostopadłościanu w otworami wentylacyjnymi na ściankach. Po lewym oraz prawym boku maszyny przymocowane zostały dwa ramiona stanowiące stelaż maszyny do których zamontowano roboczą część urządzenia - ruchomy blat na którym zainstalowano szyny do regulacji. Powyżej monitor z przyciskami do regulacji oraz kontroli pracy urządzenia.

Interaktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowychDCpETG3sOInteraktywne narzędzie typu scenario‑based learning – Drukowanie cyfrowe i obróbka wydruków cyfrowych

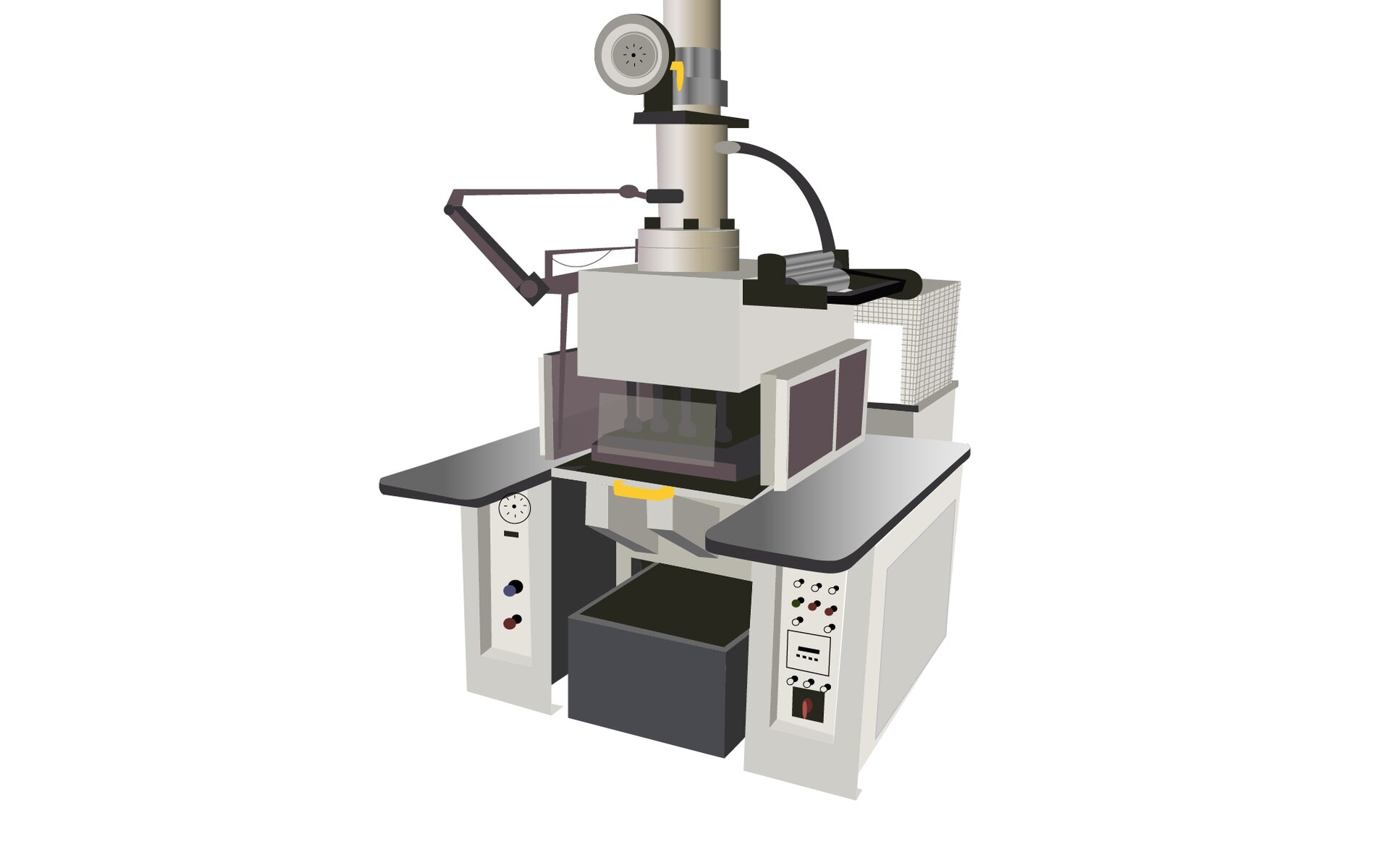

Urządzenie służące do uszlachetniania wydruków poprzez pokrywania na gorąco wybranych elementów wydruku folią metalizowaną, najczęściej złotą lub srebrną. Złocenie można wykonać na wybranych partiach arkusza, przy użyciu matryc lub bezmatrycowo. Do tego celu stosuje się specjalne folie, które przylegają do miejsc wcześniej zadrukowanych np. czarnym tonerem. Folia przylega tylko do grafik zadrukowanych tonerem, dzięki czemu powstaje wrażenie wykonania foliowania wybiórczego.

RG7P0cms1Q7nb

Fotografia przedstawia złociarkę. Podstawa urządzenia to dwie skrzynki z otworami wentylacyjnymi po bokach. Lewa skrzynia na górze posiada zainstalowany manometr, poniżej włącznik oraz wyłącznik urządzenia. Prawa skrzynia posiada przyciski kontrolno regulacyjne oraz diody diody w kolorach: białym, zielonym oraz czerwonym. Po środku podstawy otwór w którym zainstalowano ciemną skrzynkę z otworem od góry. Na bocznych podstawach plastikowe blaty w kolorze czarnym. Powyżej podstawy od frontu przezroczysta osłona blatu roboczego. Nad nim zamontowana pionowo rura z dołączonym do niej przewód ciśnieniowy. Na rurze zamontowany duży manometr.
