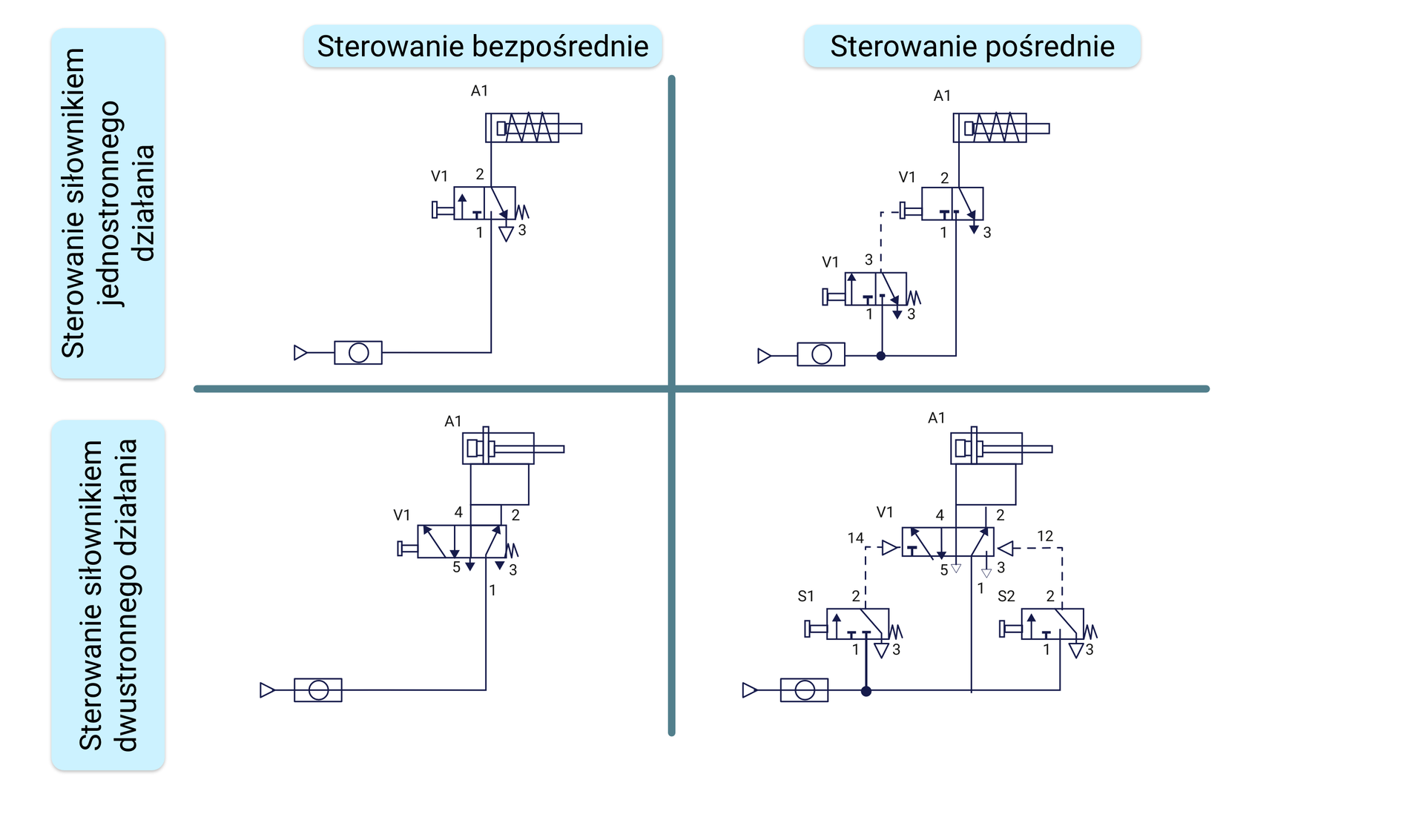

Sposoby sterowania siłownikami
ATLAS INTERAKTYWNY
Ze względu na sposób sterowania elementu wykonawczego układy pneumatyczne dzielimy na:
układy sterowania bezpośredniego,
układy sterowania pośredniego.
W układach sterowania bezpośredniego element wykonawczy zasilany jest sprężonym powietrzem bezpośrednio przez element wejściowy lub element przetwarzający. Ten rodzaj sterowania stosowany jest do sterowania małymi siłownikami.
W układach sterowania pośredniego element wykonawczy zasilany jest energią pneumatyczną przez odrębny element sterujący (zawór sterowany pneumatycznie) usytuowany blisko elementu wykonawczego, natomiast elementy wejściowe i przetwarzające informacje mogą być oddalone. Taki typ sterowania stosuje się do sterowania dużymi siłownikami.
