Sprawdź się

Pokaż ćwiczenia:

Wykorzystaj dwa fragmenty filmu do szczegółowej analizy cech i zastosowań dwóch rodzajów detektorów.

Detektory gazowe: licznik Geigera‑Müllera i komory jonizacyjne

RFM0Gb9ptK3I1

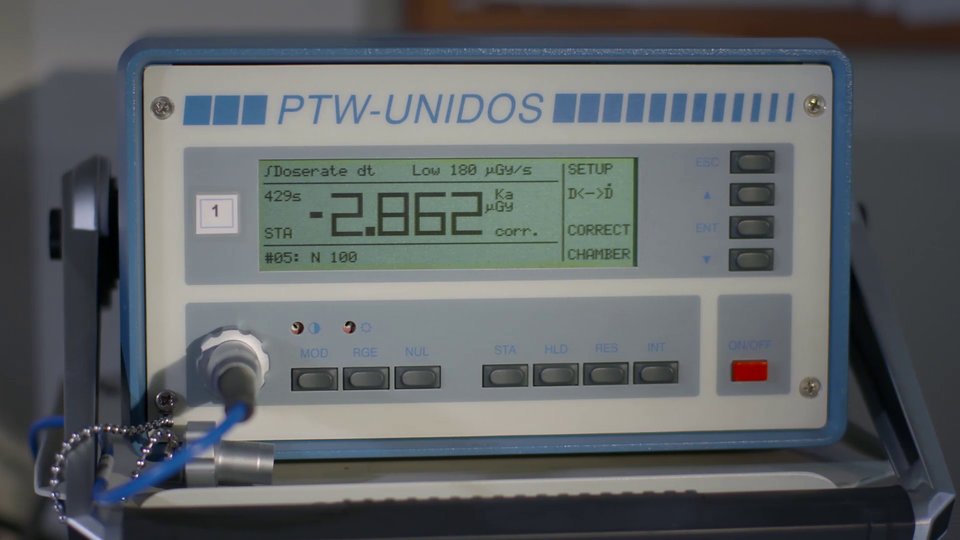

Zdjęcie przedstawia licznik Geigera‑Müllera widziany od przodu. Na szarym tle widoczne niebieskie prostopadłościenne pudełko stanowiące obudowę. Ścianka przednia z wyświetlaczem różnych parametrów oraz zestaw szarych przycisków pokazuje przykładowe dane. U góry napis: PTW‑UNIDOS. W prawym dolnym rogu włącznik – przycisk czerwony. Z lewej strony odchodzi kabel. Widoczna opuszczona metalowa rączka do przenoszenia aparatu. Zapoznaj się z audiodeskrypcją filmu.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. Licencja: https://creativecommons.org/licenses/by/4.0/deed.pl.

Film dostępny pod adresem /preview/resource/RFM0Gb9ptK3I1

Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. Licencja: https://creativecommons.org/licenses/by/4.0/deed.pl.

Zdjęcie przedstawia licznik Geigera‑Müllera widziany od przodu. Na szarym tle widoczne niebieskie prostopadłościenne pudełko stanowiące obudowę. Ścianka przednia z wyświetlaczem różnych parametrów oraz zestaw szarych przycisków pokazuje przykładowe dane. U góry napis: PTW‑UNIDOS. W prawym dolnym rogu włącznik – przycisk czerwony. Z lewej strony odchodzi kabel. Widoczna opuszczona metalowa rączka do przenoszenia aparatu. Zapoznaj się z audiodeskrypcją filmu.

R37T5EDOjjAcp1
Ćwiczenie 1
Wskaż właściwe cechy licznika Geigera‑Müllera, w porównaniu z innymi typami detektorów. - Rozmiary:
duże - tylko wyposażenie laboratoriów / mobilne - zajmuje użytkownikowi jedną rękę / małe, porównywalne do długopisu lub zegarka.
- Cena:
bardzo wysoka / przeciętna dostępna dla potrzeb powszechnego stosowania.
- Warunki pracy:
Wymagają nadzoru wyspecjalizowanego personelu / Eksploatacja dostępna dla każdego, ale wymagają niemal ciągłej uwagi / Nie wymagają żadnych działań od użytkownika.
R1OGtxp6UXjHh1
Ćwiczenie 2
Do ograniczeń działania i zastosowania licznika Geigera‑Müllera zalicza się: Możliwe odpowiedzi: 1. brak możliwości wykrywania promieniowania α., 2. brak możliwości wykrywania promieniowania β., 3. brak możliwości wykrywania promieniowania γ., 4. brak możliwości rozróżniania pomiędzy poszczególnymi rodzajami wykrywanego promieniowania., 5. brak możliwości określania energii wykrywanego promieniowania., 6. brak możliwości określania natężenia wykrywanego promieniowania., 7. brak możliwości określania natężenia wykrywanego promieniowania przy zbyt wysokich wartościach tego natężenia.
11
Ćwiczenie 3

Spośród ograniczeń licznika G‑M wskazanych w poprzednim ćwiczeniu zapisz to, które nie dotyczy komory jonizacyjnej.
Opisz przy tym „cenę”, jaką płaci się za stosowanie takiej komory w miejsce licznika G‑M.

uzupełnij treść

Detektory termoluminescencyjne

RYAQB0B7U8UST
Zdjęcie przedstawia licznik Geigera‑Müllera widziany od przodu. Na szarym tle widoczne niebieskie prostopadłościenne pudełko stanowiące obudowę. Ścianka przednia z wyświetlaczem różnych parametrów oraz zestawem szarych przycisków pokazuje przykładowe dane. U góry napis: PTW‑UNIDOS. W prawym dolnym rogu włącznik – przycisk czerwony. Z lewej strony odchodzi kabel. Widoczna opuszczona metalowa rączka do przenoszenia aparatu. Zapoznaj się z audiodeskrypcją filmu.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. Licencja: https://creativecommons.org/licenses/by/4.0/deed.pl.

Film dostępny pod adresem /preview/resource/RYAQB0B7U8UST

Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. Licencja: https://creativecommons.org/licenses/by/4.0/deed.pl.

Zdjęcie przedstawia licznik Geigera‑Müllera widziany od przodu. Na szarym tle widoczne niebieskie prostopadłościenne pudełko stanowiące obudowę. Ścianka przednia z wyświetlaczem różnych parametrów oraz zestawem szarych przycisków pokazuje przykładowe dane. U góry napis: PTW‑UNIDOS. W prawym dolnym rogu włącznik – przycisk czerwony. Z lewej strony odchodzi kabel. Widoczna opuszczona metalowa rączka do przenoszenia aparatu. Zapoznaj się z audiodeskrypcją filmu.

R1RAxlN84yZuK1
Ćwiczenie 4
Uzupełnij tekst, by utworzyć definicję termoluminescencji.
1
Ćwiczenie 5
R1AAcnBDDP9rg
Detektory termoluminescencyjne są: duże‑małe, wyjątkowo drogie‑powszechnego stosowania, produkowane w Polsce.
R15cALyoHcrdg1
Ćwiczenie 6
Możliwe odpowiedzi: 1. do czego mogą służyć detektory t‑l:, 2. do pomiaru dawki promieniowania przyjętej:, 3. - w długim czasie, przy regularnej ekspozycji na niewielkie dawki, 4. - w krótkim czasie, przypadkowo, w wyniku awarii, 5. - do poszukiwania miejsca, w którym przypadkowo zaginęła silnie promieniotwórcza próbka, 6. - do j.w. próbka słabo promieniotwórcza
R1eupb7NMr6J31
Ćwiczenie 7
Co to znaczy, że detektor jest pasywny? Możliwe odpowiedzi: 1. Nie poszukuje źródła promieniowania., 2. Nie poszukuje kierunku, z którego nadchodzi promieniowanie., 3. Nie wymaga zewnętrznego źródła zasilania., 4. Nie wymaga zasilania z sieci elektrycznej o napięciu 230 V lub wyższym.
21
Ćwiczenie 8

Ułóż kilkuzdaniową wypowiedź objaśniającą zasadę pomiaru, za pomocą detektora termoluminescencyjnego, dawki promieniowania pochłoniętej przez człowieka. Zapisz swoją wypowiedź i porównaj z wzorcowym wyjaśnieniem.

uzupełnij treść
