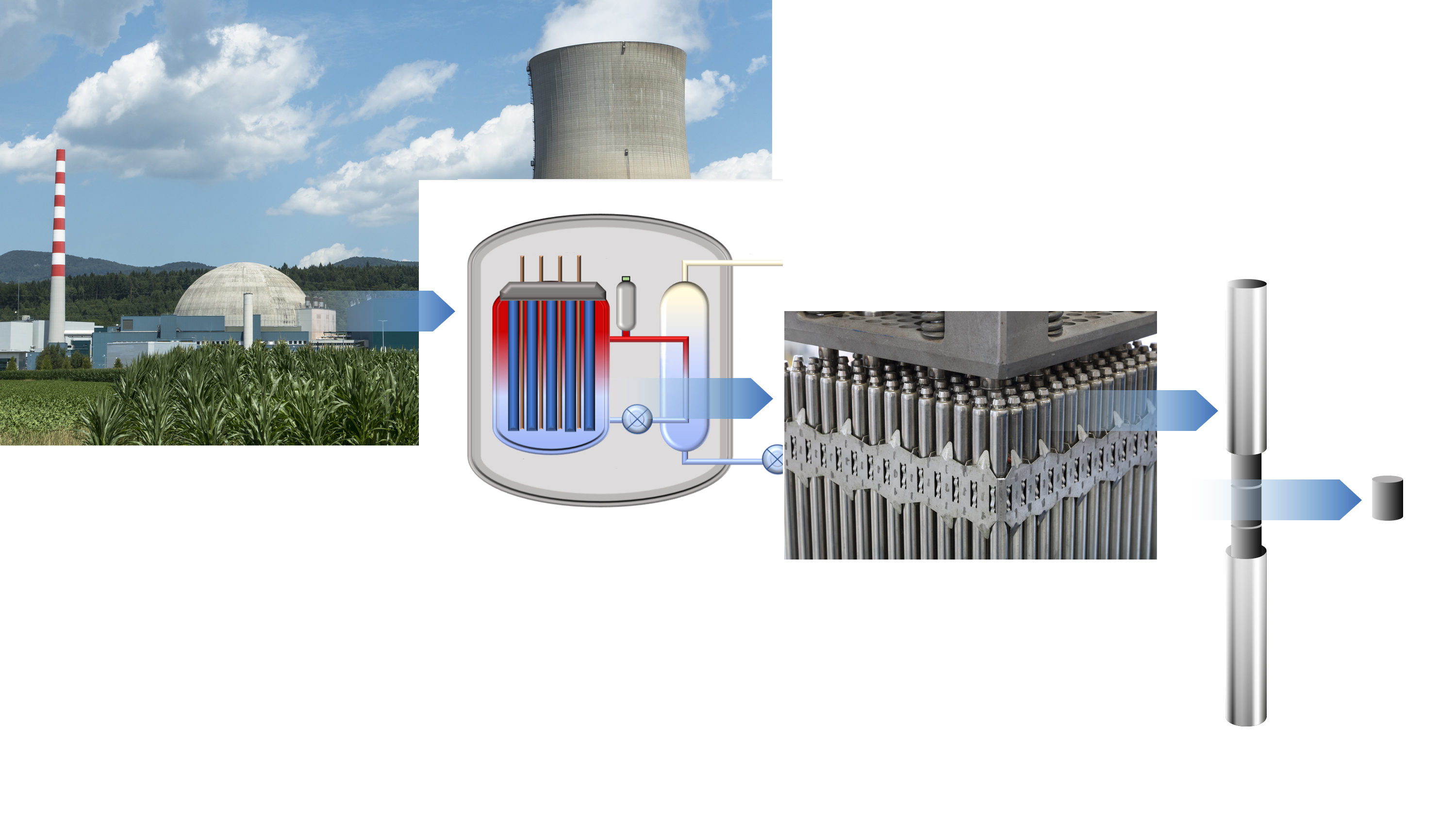

Ilustracja interaktywna 1. Budynek reaktora Obudowa bezpieczeństwa, stanowiąca budynek reaktora, jest najbardziej zewnętrzną barierą zabezpieczającą przed przedostaniem się substancji radioaktywnych do środowiska. Obudowa musi być odporna na ekstremalne temperatury i ciśnienie, które mogą się pojawić w wyniku awarii. Z drugiej strony jej zadaniem jest ochrona reaktora przed wszelkimi zjawiskami przyrody, trzęsieniem ziemi, huraganami, a nawet uderzeniem samolotu., 2. Reaktor Drugą osłoną zabezpieczającą przed wydostaniem się substancji promieniotwórczych jest zbiornik reaktora. Zarówno zbiornik jak i rury obiegu pierwotnego są elementami wykonywanymi z materiałów odpornych na wysoką temperaturę i ciśnienie.. Grubość ścian zbiornika sięga od 10 do 20 cm. Elementy są regularnie kontrolowana i konserwowane., 3. Wnętrze reaktora ..., 4. Pręt paliwowy Koszulki pastylek paliwowych stanowią kolejną osłonę, której zadaniem jest rozdzielenie paliwa jądrowego od wnętrza reaktora, w tym chłodziwa oraz zatrzymanie migracji produktów rozszczepienia. Koszulki paliwowe mają grubość ok 1 mm, są wykonane z cyrkonu, który zachowuje szczelność w bardzo wysokich temperaturach., 5. Pastylka paliwowa Sam materiał paliwa jądrowego jest zaprojektowany tak, aby zatrzymywał ponad 99% produktów rozszczepienia, stanowiąc pierwszą osłonę zabezpieczającą przed wydostaniem się materiałów radioaktywnych.
