Sprawdź się
Uporządkuj ilustracje wraz z rosnącym położeniem środka masy. Załóż, że wszystkie obiekty mają tę samą wysokość.
Uporządkuj ciała w takiej kolejności, aby środek masy ciała znajdujący się w jego obrębie znajdował się od najniżej położonego do najwyżej położonego w stosunku do wysokości ciała.
- Piłka do gry w piłkę nożną
- Piramida egipska
- Kulka lodów umieszczona w stożkowym wafelku
Pogrupuj znaki ze względu na moment siły (zakładamy, że działa na nie siła grawitacji skierowana do dołu). Czym charakteryzuje się środek masy obiektów z pierwszej grupy?
3, A, 8, P, F, T, O, W, H
| Zerowy moment siły | |
|---|---|
| Niezerowy moment siły |
Przyjrzyj się poniższemu zdjęciu. Wyjaśnij, dlaczego po krótszej stronie żurawia budowlanego instaluje się wielkie betonowe płyty?
Czy pozycja pokazana na tym zdjęciu (sportowcy w trakcie wykonywania figury akrobatycznej) jest stabilna? Odpowiedz, analizując położenie środka masy.
- Nie, to zdjęcie dynamicznej sytuacji, uchwyconej w trakcie ruchu.
- Tak, ponieważ środek masy układu znajduje się w prostej przechodzącej przez nogę sportowca.
- Nie jest stabilna, widać, że akrobatka próbuje zachować równowagę, machając ręką.
- Tak, ponieważ akrobatka mocno trzyma ręką nogę akrobaty, dzięki czemu nie spadnie.
Na zdjęciach widać banana zwieszonego na sznurku w różnych orientacjach. Czy na podstawie powyższych rysunków możemy stwierdzić, gdzie jest jego środek masy?
- Tak, środek masy znajduje się na przecięciu pionowych osi, będących przedłużeniami kierunku wyznaczonego przez sznurek.
- Nie, bo nie znamy masy banana, nie możemy więc powiedzieć, gdzie jest środek tej masy.
- Tak, w punkcie zaczepienia każdej z nici.
- Nie, bo układ banana za każdym razem się zmienia i zależy od tego, do której części przymocujemy nić.
Środek masy pustego kontenerowca znajduje się dokładnie w jego środku. Na statku rozmieszczono już pięć kontenerów o masach (w tonach) wskazanych w tabeli przedstawiającej widok z góry na statek. Rozmieść pozostałe kontenery tak, by nie zmienić pierwotnego środka masy statku.
, , , ,
| Rufa | Śródokręcie | Dziób |
|---|---|---|

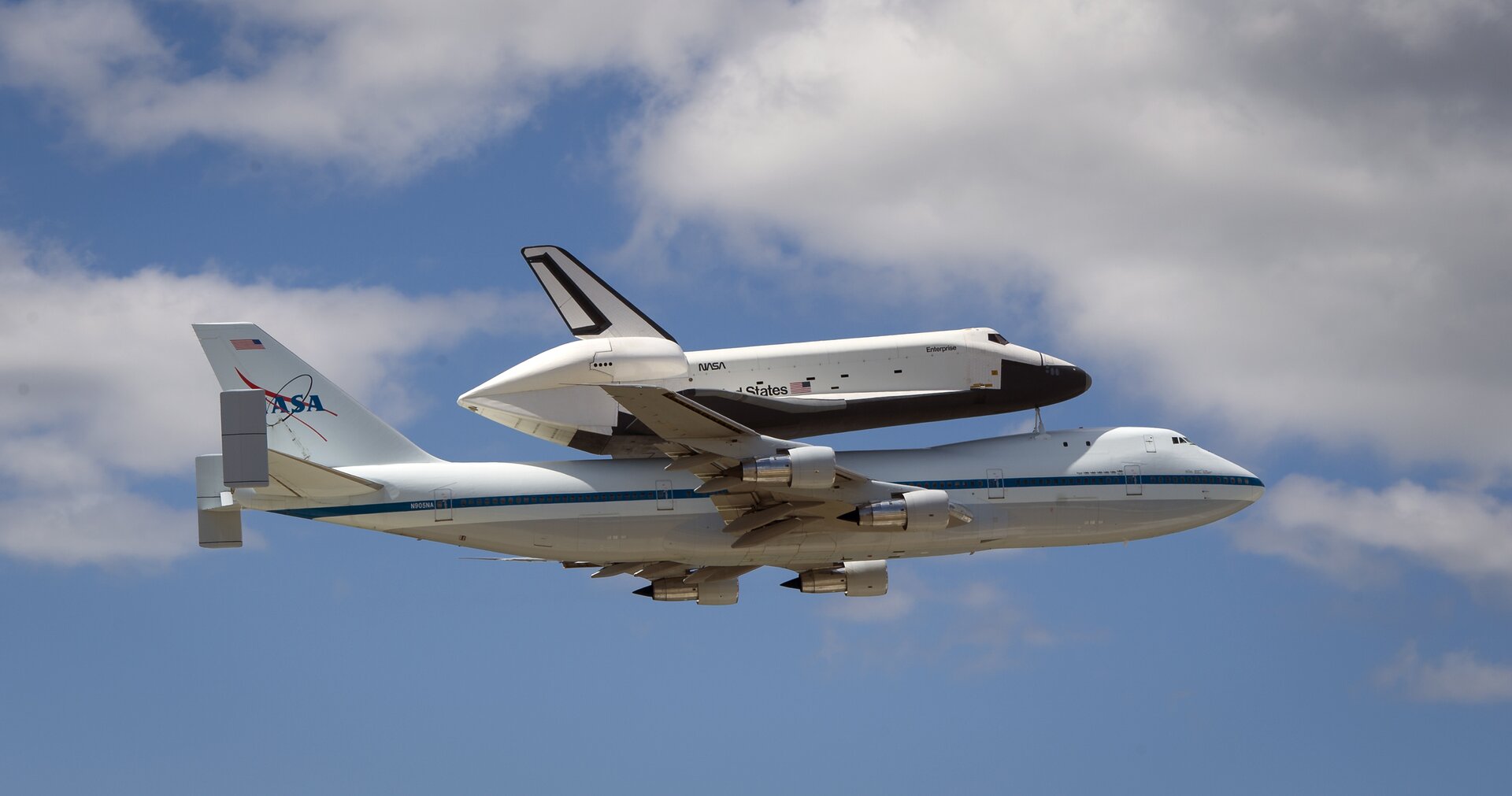

NASA od lat 80. do ubiegłej dekady używała do wynoszenia w przestrzeń kosmiczną satelitów i kosmonautów promów zwanych „wahadłowcami”. Aby przetransportować taki kosmiczny prom z miejsca produkcji do miejsca startu używano zmodyfikowanego samolotu Boeing 747, jak na zdjęciu. Wnętrze Boeinga było przed przyczepieniem promu ładowane żelastwem, gruzem i złomem. W jakim celu? Przecież to straszne marnotrawstwo paliwa wynosić tyle złomu w powietrze!
Które z poniższych wykresów położenia (XY) mogą poprawnie pokazywać ruch środka masy akrobaty wykonującego potrójne salto z rozbiegu?
- Ilustracja przedstawia rysunek układu współrzędnych narysowany czarnymi strzałkami, w którym oś pionowa skierowana jest w górę a pozioma skierowana jest w prawo. Osie nie są opisane. W układzie widoczna jest funkcja narysowana czerwoną linią. Funkcja zaczyna się w początku układu i przedstawia odwróconą parabolę z trema pętlami w górę. Koniec funkcji znajduje się w dodatniej części osi poziomej.
- Ilustracja przedstawia rysunek układu współrzędnych narysowany czarnymi strzałkami, w którym oś pionowa skierowana jest w górę a pozioma skierowana jest w prawo. Osie nie są opisane. W układzie widoczna jest funkcja narysowana czerwoną linią. Funkcja zaczyna się w początku układu i początkowo rośnie liniowo a następnie liniowo maleje do osi poziomej.
- Ilustracja przedstawia rysunek układu współrzędnych narysowany czarnymi strzałkami, w którym oś pionowa skierowana jest w górę a pozioma skierowana jest w prawo. Osie nie są opisane. W układzie widoczna jest funkcja narysowana czerwoną linią. Funkcja zaczyna się w początku układu i przedstawia odwróconą parabolę. Koniec funkcji znajduje się w dodatniej części osi poziomej.
Zwróć uwagę na układ jej ciała – nogi nie są ułożone pionowo, tak jak w trakcie stania na dwóch rękach. Dlaczego?
Przyjrzyj się obrazkowi, który przedstawia osobę stojącą na jednej ręce.
Zwróć uwagę na układ jej ciała – nogi nie są ułożone pionowo, tak jak w trakcie stania na dwóch rękach. Dlaczego?
- To kwestia dopracowania techniki i siły mięśni akrobaty.
- Aby figura była stabilna, środek masy musi znajdować się na osi pionowej przechodzącej przez punkt podparcia (rękę).
- Zdjęcie jest uchwyceniem akrobaty w trakcie ruchu, to nie problem, aby nogi były pionowo.
