Pokaż ćwiczenia:

1

Ćwiczenie 1

RZWzVXNBbD0O41

Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

R8Hc2zZ7EF83N

Połącz w pary opisy wzorów przedstawiających cząsteczkę wody z nazwą danego wzoru. wzór elektronowy kropkowy Możliwe odpowiedzi: 1. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez dwie kropki znajdujące się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia., 2. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana jest przez kreskę. Kąt pomiędzy atomami wynosi 104,45 stopnia., 3. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia. wzór elektronowy kreskowo–kropkowy Możliwe odpowiedzi: 1. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez dwie kropki znajdujące się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia., 2. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana jest przez kreskę. Kąt pomiędzy atomami wynosi 104,45 stopnia., 3. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia. wzór elektronowy kreskowy Możliwe odpowiedzi: 1. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez dwie kropki znajdujące się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia., 2. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana jest przez kreskę. Kąt pomiędzy atomami wynosi 104,45 stopnia., 3. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia.

Połącz w pary opisy wzorów przedstawiających cząsteczkę wody z nazwą danego wzoru. wzór elektronowy kropkowy Możliwe odpowiedzi: 1. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez dwie kropki znajdujące się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia., 2. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana jest przez kreskę. Kąt pomiędzy atomami wynosi 104,45 stopnia., 3. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia. wzór elektronowy kreskowo–kropkowy Możliwe odpowiedzi: 1. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez dwie kropki znajdujące się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia., 2. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana jest przez kreskę. Kąt pomiędzy atomami wynosi 104,45 stopnia., 3. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia. wzór elektronowy kreskowy Możliwe odpowiedzi: 1. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez dwie kropki znajdujące się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia., 2. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana jest przez kreskę. Kąt pomiędzy atomami wynosi 104,45 stopnia., 3. Atom tlenu

O

łączy się z dwoma atomami wodoru

H

za pomocą wiązań pojedynczych. Każde z wiązań symbolizowane jest przez kreskę znajdującą się pomiędzy atomami. Ponadto na atomie tlenu zaznaczono dwie pary elektronowe, każda reprezentowana przez dwie kropki. Kąt pomiędzy atomami wynosi 104,45 stopnia.

R1ChoUImOWul81

Ćwiczenie 2

11

Ćwiczenie 3

Narysuj wzór elektronowy kreskowy tlenku węgla( $IV$ ).

R1LnItwYrPAGo

Opisz wzór elektronowy kreskowy tlenku węgla( $IV$ ).

RDMt9kz6UNZu3

Cząsteczka tlenku węgla( $IV$ ) ma wzór sumaryczny ${CO}_{2}$ .

11

Ćwiczenie 4

Narysuj wzór elektronowy kreskowy tlenku siarki( $VI$ ).

R1KDqvnfmYZRz

R1ewTXvNR1iUH

Cząsteczka tlenku siarki( $VI$ ) posiada wzór sumaryczny ${SO}_{3}$ .

R15dr4ZC5kUdH

Ilustracja przedstawiająca wzór elektronowy kreskowy tlenku siarki(VI). Atom siarki S łączy się za pomocą wiązania podwójnego z atomem tlenu posiadającym dwie wolne pary elektronowe. Ponadto związany jest koordynacyjnie z dwoma pozostałymi atomami tlenu, co symbolizują strzałki poprowadzone od dwóch par elektronowych atomu azotu (po jednej od każdego) poprowadzone do atomów tlenu posiadających po trzy wolne pary elektronowe. Wolne pary elektronowe, jak i wiązania symbolizowane są przez kreski. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

21

Ćwiczenie 5

R1Jsi6R5N30oB

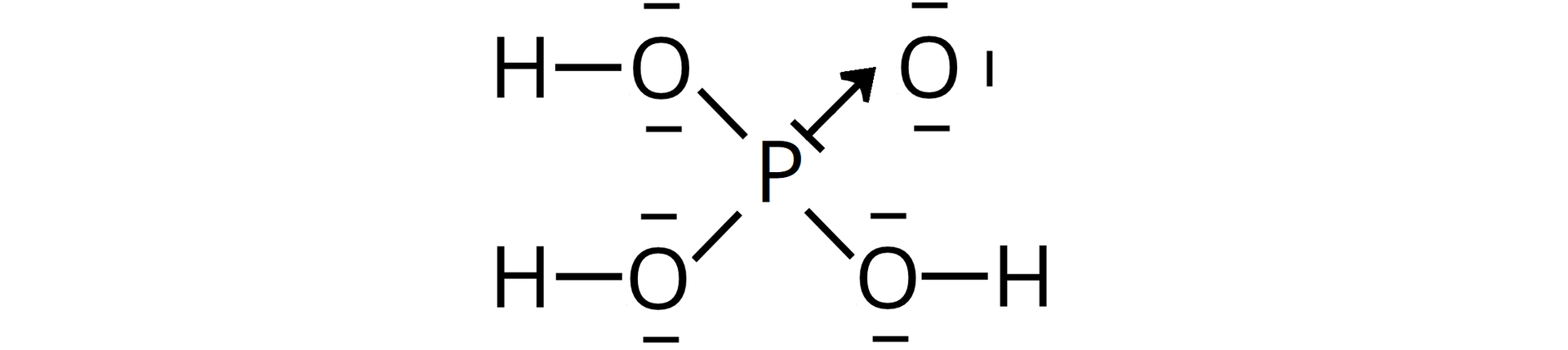

Ilustracja przedstawiająca wzór elektronowy kreskowy cząsteczki kwasu fosforowego(<math aria‑label="pięć">V). Każdą wolną parę elektronową, jak i każde wiązanie symbolizuje kreska. Strukturę tworzy atom fosforu P posiadający wolną parę elektronową, od której poprowadzona jest strzałka do atomu tlenu posiadającego trzy wolne pary elektronowe. Strzałka reprezentuje wiązanie koordynacyjne. Oprócz tego, atom fosforu łączy się za pomocą wiązań pojedynczych z trzema atomami tlenu posiadającymi po dwie wolne pary elektronowe i związanymi każdy z jednym atomem wodoru. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

Określ na podstawie powyższego wzoru elektronowego kreskowego kwasu ortofosforowego( $V$ ):

RB8cYHqSia9JA

21

Ćwiczenie 6

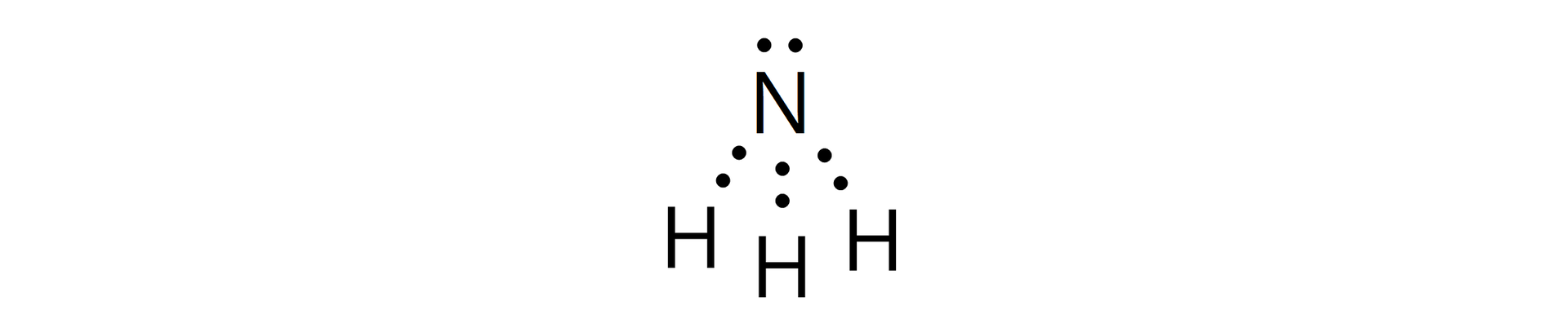

Narysuj wzór elektronowy kropkowy cząsteczki amoniaku, a następnie uzupełnij tabelę.

Opisz wzór elektronowy kropkowy cząsteczki amoniaku, a następnie uzupełnij tabelę.

R7jbiXQy6RptJ

R1UZ2WwcklSYU

R1RR2wYikcd8Y

Cząsteczka amoniaku posiada wzór sumaryczny ${NH}_{3}$ . Określ konfigurację elektronową atomów budujących cząsteczkę amoniaku.

Atom azotu posiada pięć elektronów walencyjnych i do uzyskania trwałej walencyjnej konfiguracji elektronowej potrzebuje jeszcze trzech elektronów.

ReHoEx1ozcTU3

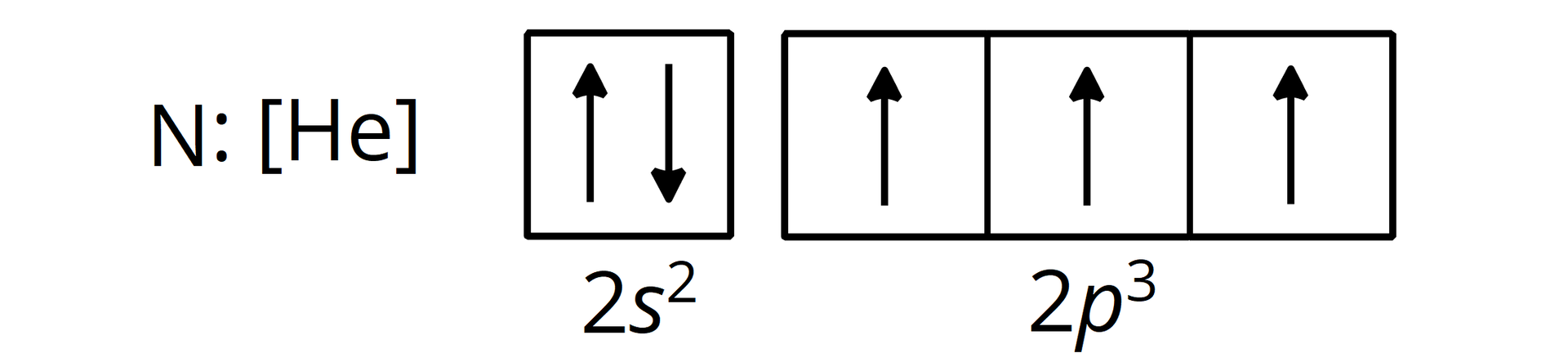

Ilustracja przedstawia skrócony zapis kreskowy konfiguracji azotu. N: rdzeń gazu szlachetnego, w nawiasie kwadratowym symbol He. W pierwszej pojedynczej klatce 2s2 znajdują się dwie strzałki, jedna skierowana do góry, a druga do dołu. W trzech kolejnych klatkach opisanych 2p3 znajduje się po jednej strzałce. Każda skierowana jest do góry. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

Atom wodoru posiada jeden elektron walencyjny i do uzyskania trwałej walencyjnej konfiguracji elektronowej potrzebuje też jeszcze jednego elektronu.

R1SHSpCfTvdjc

Ilustracja przedstawia skrócony zapis klatkowy konfiguracji elektronowej wodoru. H dwukropek. Pojedyncza klatka z jeną strzałką skierowaną do góry. Symbolizuje ona pojedynczy elektron. Klatka podpisana jest 1s1. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

Atom azotu uzyska trzy elektrony od trzech atomów wodoru poprzez utworzenie z nimi trzech wiązań pojedynczych.

21

Ćwiczenie 7

Z poniższych wzorów wybierz te, które w prawidłowy sposób przedstawiają wzory elektronowe kreskowe wybranych związków chemicznych.

R1ZoGnTfzoxHY

Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

RTxgewbSdqgmM

Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

RyRQR1qfsnKpr

Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

kwas siarkowy( $VI$ ): $H_{2} {SO}_{4}$

kwas chlorowy( $VII$ ): ${HClO}_{4}$

kwas azotowy( $V$ ): ${HNO}_{3}$

Ćwiczenie 7

Zaznacz prawidłowe odpowiedzi do poniższych pytań.

R12fPUdrsKpwB

RMKu1vVgjZgHQ

RR7RaU694mN9u

31

Ćwiczenie 8

Wiedząc, że pisanie jonów złożonych, będących resztami kwasowymi, najłatwiej rozpocząć od zapisania wzoru elektronowego odpowiedniego kwasu, narysuj wzór elektronowy kropkowy anionu chloranowego( $VII$ ).

RkmPV4cHCCrqV

R1YuILonp0NFi

Narysuj wzór elektronowy kropkowy kwasu chlorowego( $VII$ ) ${HClO}_{4}$ , a następnie „odłącz” proton.

RzYkDP7ApCMTM

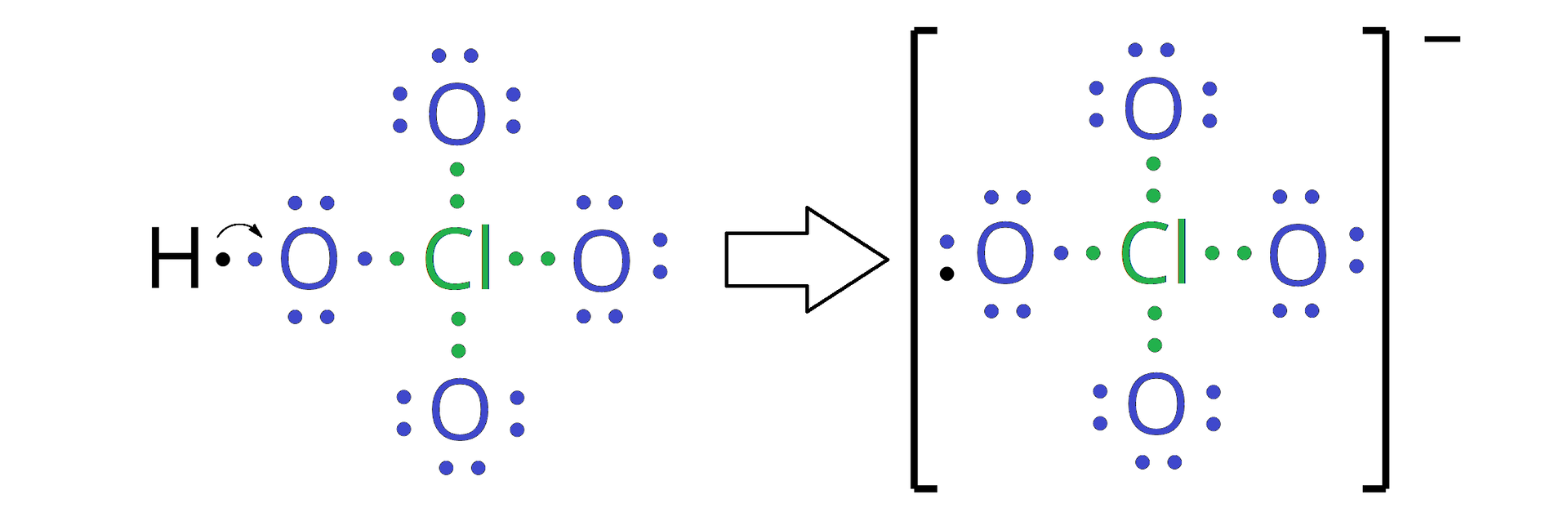

Ilustracja przedstawia wzory kropkowe. Po lewej stronie kwasu chlorowego<math aria‑label="siedem">VII oraz po prawej stronie odpowiadającego mu anionu chloranowego<math aria‑label="siedem">VII. Wzór kwasu. W centralnej części znajduje się zaznaczony na zielono atom chloru Cl. Pomiędzy nim a trzema atomami tlenu znajdują się po dwie zielone kropki. trzy wspomniane atomy tlenu O zaznaczone są na niebiesko i posiadają ponadto po trzy wolne pary elektronowe zaznaczone również na niebiesko. Każdą parę stanowią dwie kropki, to znaczy przy każdym z trzech atomów znajduje się po sześć niebieskich kropek. Czwarty atom tlenu uwspólnia elektron i dlatego pomiędzy nim a atomem chloru znajdują się dwie kropki, przy czym jedna zielona, a druga niebieska. Atom tlenu zaznaczony jest na niebiesko i posiada dwie wolne pary elektronowe w postaci czterech kropek. Ponadto atom ten łączy się z atomem wodoru. Pomiędzy nimi znajdują się niebieska kropka pochodząca od atomu tlenu oraz czarna od zaznaczonego na czarno atomu wodoru H. Od pary łączącej atom wodoru z atomem tlenu poprowadzona jest łukowata strzałka do tegoż atomu tlenu. Za wzorem znajduje się strzałka skierowana w prawą stronę. Za nią w nawiasie kwadratowym przedstawiono wzór aniony. Względem nawiasu w indeksie górnym znajduje się znak minus. Wzór składa się z atomu chloru Cl zaznaczonego na zielono. Pomiędzy nim a trzema atomami tlenu znajdują się po dwie zielone kropki. Trzy wspomniane atomy tlenu O zaznaczone są na niebiesko i posiadają ponadto po trzy wolne pary elektronowe zaznaczone również na niebiesko. Każdą parę stanowią dwie kropki, to znaczy przy każdym z trzech atomów znajduje się po sześć niebieskich kropek. Czwarty atom tlenu uwspólnia elektron i dlatego pomiędzy nim a atomem chloru znajdują się dwie kropki, przy czym jedna jest zielona, a druga - niebieska. Atom tlenu zaznaczony jest na niebiesko i posiada trzy wolne pary elektronowe. Stanowi je sześć kropek, przy czym pięć jest niebiskich, a jedna czarna. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

RQRiW14Cz4SLo

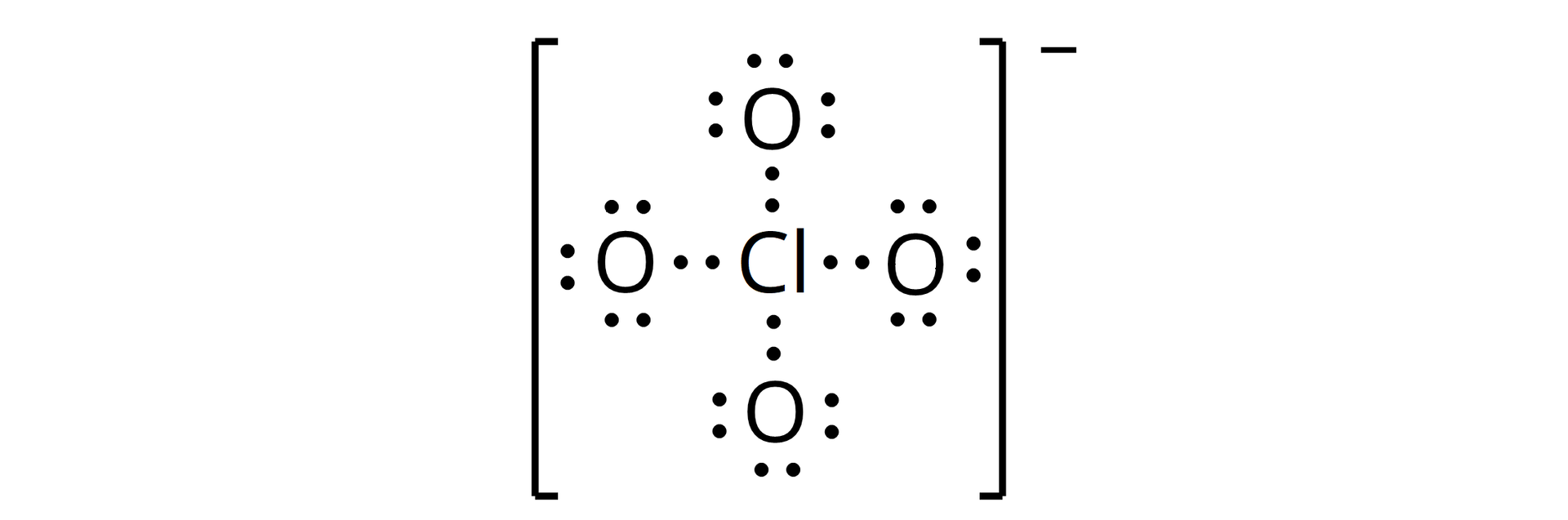

Ilustracja przedstawia wzór kropkowy anionu chloranowego<math aria‑label="siedem">VII. Wzór składa się z atomu chloru Cl. Pomiędzy nim a czterema atomami tlenu znajdują się po dwie kropki. Cztery wspomniane atomy tlenu O posiadają ponadto po trzy wolne pary elektronowe. Każdą parę stanowią dwie kropki, to znaczy przy każdym z trzech atomów znajduje się po sześć kropek reprezentujących elektrony. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

31

Ćwiczenie 9

Stosunek masowy atomów wchodzących w skład cząsteczki pewnego tlenku niemetalu, o konfiguracji elektronów walencyjnych $2 s^{2} 2 p^{2}$ , wynosi $m_{niemetalu} : m_{tlenu} = 3 : 4$ . Narysuj wzór elektronowy kreskowy opisywanego związku chemicznego.

RJ69eVxr4ROvl

Stosunek masowy atomów wchodzących w skład cząsteczki pewnego tlenku niemetalu, o konfiguracji elektronów walencyjnych $2 s^{2} 2 p^{2}$ , wynosi $m_{niemetalu} : m_{tlenu} = 3 : 4$ . Opisz wzór elektronowy kreskowy omówionego związku chemicznego.

RkLiHs6H1q9Yu

Konfigurację elektronów walencyjnych $2 s^{2} 2 p^{2}$ posiada atom węgla, więc niemetalem wchodzącym w skład tlenku jest węgiel. Masa molowa węgla wynosi $12 \frac{g}{mol}$ . Ze stosunku masowego $m_{niemetalu} : m_{tlenu} = 3 : 4$ wynika, że na $3 g$ niemetalu przypadają $4 g$ tlenu:

3 g niemetalu — 4 g tlenu

12 g niemetalu — x

x = 16 g tlenu

Masa molowa tlenu wynosi $16 \frac{g}{mol}$ , zatem na jeden atom węgla przypada jeden atom tlenu. Wzór sumaryczny tlenku to $CO$ .

R1QWp9LF22roY

Ilustracja przedstawiająca wzór cząsteczki tlenku węgla(<math aria‑label="dwa">II). Jest ona zbudowana z atomu tlenu połączonego za pomocą wiązania podwójnego z atomem węgla (dwie poziome kreski łączące ze sobą symbol węgla C z symbolem tlenu O. Na atomie węgla zlokalizowana jest jedna wolna para elektronowa, a na atomie tlenu dwie, przy czym jedna para bierze udział w wiązaniu koordynacyjnym z atomem węgla, co symbolizuje strzałka równoległa do wiązania podwójnego poprowadzona od atomu tlenu do atomu węgla. Jest to trzecie wiązanie łączące atom węgla z atomem tlenu. — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.
