Przyporządkuj rodzaj korozji do jej prawidłowego opisu.
RTZjMVK0rXiQs
korozja ogólna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja szczelinowa Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja wżerowa Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja międzykrystaliczna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja naprężeniowa Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja galwaniczna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja biologiczna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja nitkowata Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości
korozja ogólna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja szczelinowa Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja wżerowa Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja międzykrystaliczna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja naprężeniowa Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja galwaniczna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja biologiczna Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości korozja nitkowata Możliwe odpowiedzi: 1. wywołana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym, połączonych ze sobą w sposób ciągły w obecności elektrolitu, 2. miejscowa korozja we wnękach, szczelinach metali, 3. występuje pod malowanymi lub platerowanymi powierzchniami, gdy wilgoć przenika powłokę, 4. połączone działanie naprężenia mechanicznego (zginanie, rozciąganie) i środowiska korozyjnego, 5. powodowana przez działanie organizmów żywych (często bakterii), 6. rodzaj korozji elektrochemicznej, którą cechuje równomierny ubytek niszczejącego materiału, 7. występuje tylko w pewnych miejscach w postaci plam lub wżerów, często sięgając głęboko w materiał, 8. przebiega na granicy ziaren metalu, powodując spadek jego wytrzymałości i ciągliwości
R1VXCorwXOVnb1
Ćwiczenie 2
Jakiemu typowi korozji odpowiada poniższy opis? Wskaż prawidłową odpowiedź.
...to miejscowa korozja we wnękach metali. Rozprzestrzenia się głównie pod niemetalowymi powłokami ochronnymi. Strefy te są bardzo małe i trudno dostępne dla wody. Możliwe odpowiedzi: 1. Korozja szczelinowa, 2. Korozja wżerowa, 3. Korozja nitkowata, 4. Korozja galwaniczna
1
Ćwiczenie 3
Co przedstawia poniższe zdjęcie? Zaznacz wszystkie prawidłowe odpowiedzi.
Co przedstawia zdjęcie? Zapoznaj się z jego opisem. Wskaż wszystkie prawidłowe odpowiedzi.
R1P1T7snvCKkX

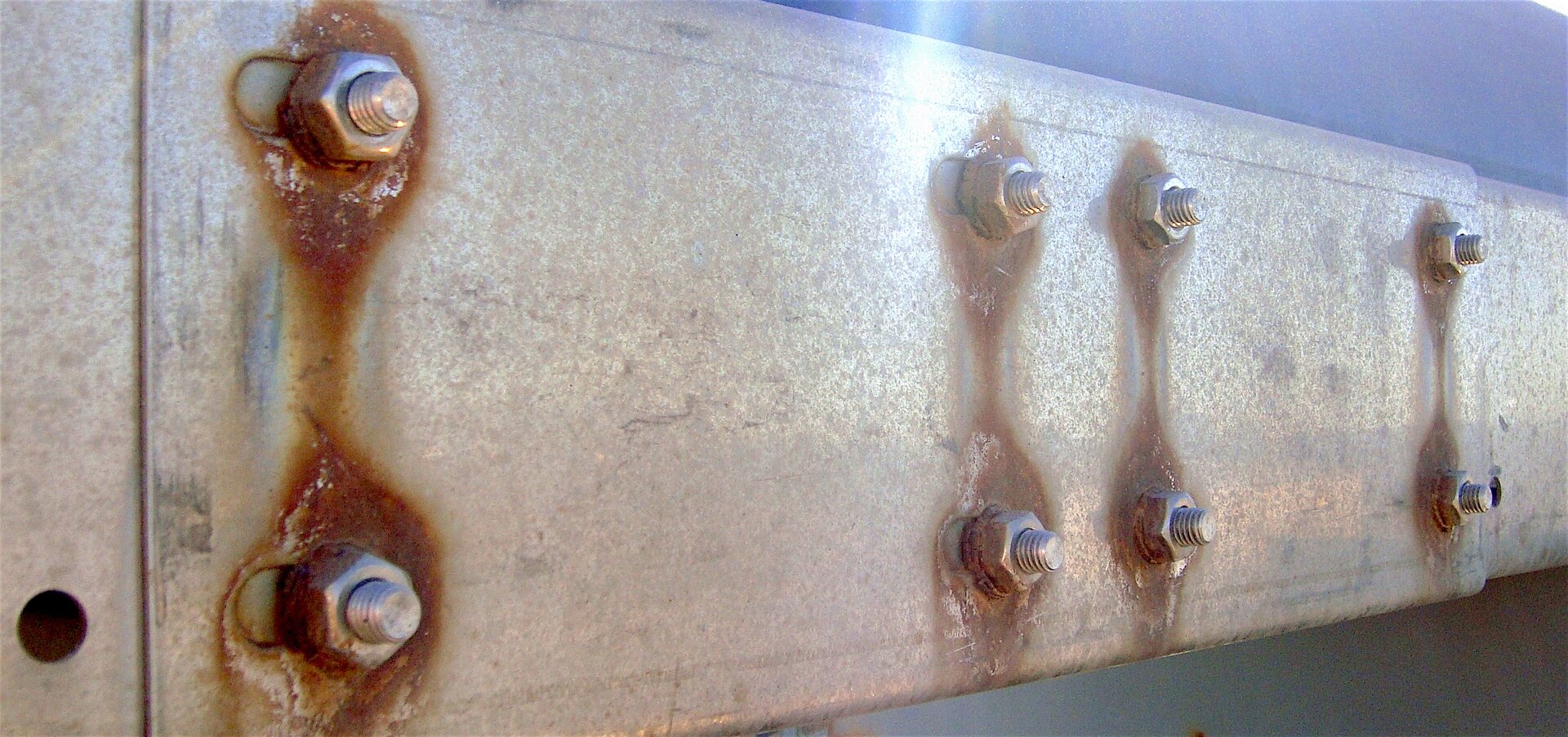

Zdjęcie przedstawia metalowe śruby w kształcie sześciokąta wkręcone w metalową powierzchnię. Wokół znajdują się ślady rdzy oraz ciemnobrązowy osad i plamy.
Źródło: D3j4vu, dostępny w internecie: www.wikipedia.org, licencja: CC BY-SA 3.0.
R1X8TiuIAyUM0
Możliwe odpowiedzi: 1. Korozja galwaniczna., 2. Korozja elektrochemiczna., 3. Korozja spowodowana kontaktem dwóch elementów metalowych o różnym potencjale elektrycznym., 4. Korozja chemiczna.
1
Ćwiczenie 4
Jaki typ korozji przedstawia poniższe zdjęcie? Wskaż prawidłową odpowiedź.
Co przedstawia zdjęcie? Zapoznaj się z jego opisem. Wskaż prawidłową odpowiedź.
RJC8gl9NxEi3V

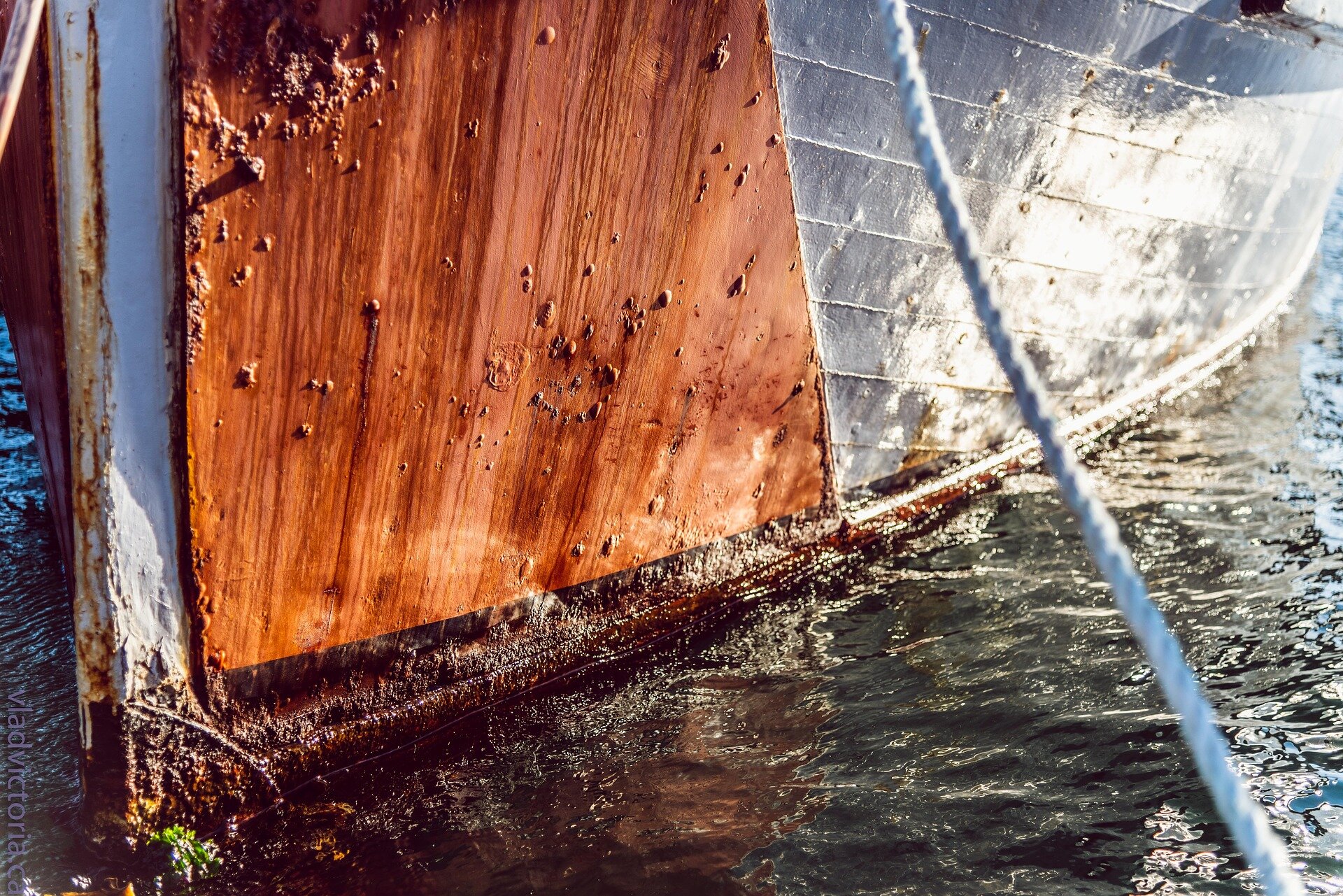

Ilustracja przedstawia dolną część kadłuba statku wodnego. Część znajdująca się nad wodą jest pokryta brązowym osadem i czerwonymi plamami.
Źródło: dostępny w internecie: www.pixabay.com, domena publiczna.
Wymyśl pytanie na kartkówkę związane z tematem materiału.
Wymyśl pytanie na kartkówkę związane z tematem materiału.
Źródło: dostępny w internecie: Źródło: www.pixabay.com, licnecja: domena publiczna; Źródło: www.pixabay.com, Craig_Steffan, licencja: domena publiczna; Źródło: www.commons.wikimedia.org, Avenue, licencja: CC BY-SA 3.0; Źródło: www.pixabay.com, licnecja: domena publiczna.
R3zyhYwaHQ8k6
(Uzupełnij).
R35qYHZoVXth82
Ćwiczenie 6
Do podanych poniżej typów korozji dopasuj fragmeny opisów, które są dla nich odpowiednie. korozja międzykrystaliczna Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu korozja wżerowa Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu korozja naprężeniowa Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu korozja ogólna Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu
Do podanych poniżej typów korozji dopasuj fragmeny opisów, które są dla nich odpowiednie. korozja międzykrystaliczna Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu korozja wżerowa Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu korozja naprężeniowa Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu korozja ogólna Możliwe odpowiedzi: 1. na jej rozwój ma wpływ tzw. zmęczenie materiału, 2. postępuje bardzo szybko, 3. powstaje w wyniku działania dużej ilości bardzo małych ogniw, 4. zachodzi tam, gdzie warstwa pasywacyjna metalu jest najsłabsza lub doszło do jej mechanicznego uszkodzenia, 5. ma charakter lokalny, 6. produkty korozji prowadzą do podnoszenia powierzchni i jej złuszczania, 7. atakuje głębiej położone warstwy, 8. prowadzi do perforacji materiału, 9. powstaje w wyniku wzajemnego oddziaływania na materiał sił mechanicznych i środowiska korozyjnego, 10. ma charakter równomierny, 11. przebiega na granicy ziaren metalu
21
Ćwiczenie 7
Odpowiedz, na jaki rodzaj korozji ma wpływ szybko poruszająca się ciecz w metalu. Opisz, jak można ją odróżnić od innych rodzajów korozji.
R1Z2sznBIvXJm
Odpowiedź: (Uzupełnij).
Korozja, o której mowa dokonuje charakterystycznych zniszczeń.
Korozją związaną z dużą prędkością przepływu cieczy przez metal jest korozja erozyjna, która jest wynikiem połączenia agresywnego środowiska chemicznego i wysokich prędkości przepływającej cieczy. Korozję tę można zidentyfikować na podstawie zniszczeń, które są zawsze zorientowane w tym samym kierunku, w kierunku przepływu. Ponadto powierzchnie, które uległy korozji erozyjnej, są ogólnie dość czyste, w przeciwieństwie do innych form korozji.
31
Ćwiczenie 8
Przyjrzyj się zdjęciu przedstawionemu poniżej. Jaki rodzaj korozji dotknął ten element konstrukcyjny? Swoją odpowiedź uzasadnij.
RMjEXh3j8HeZl

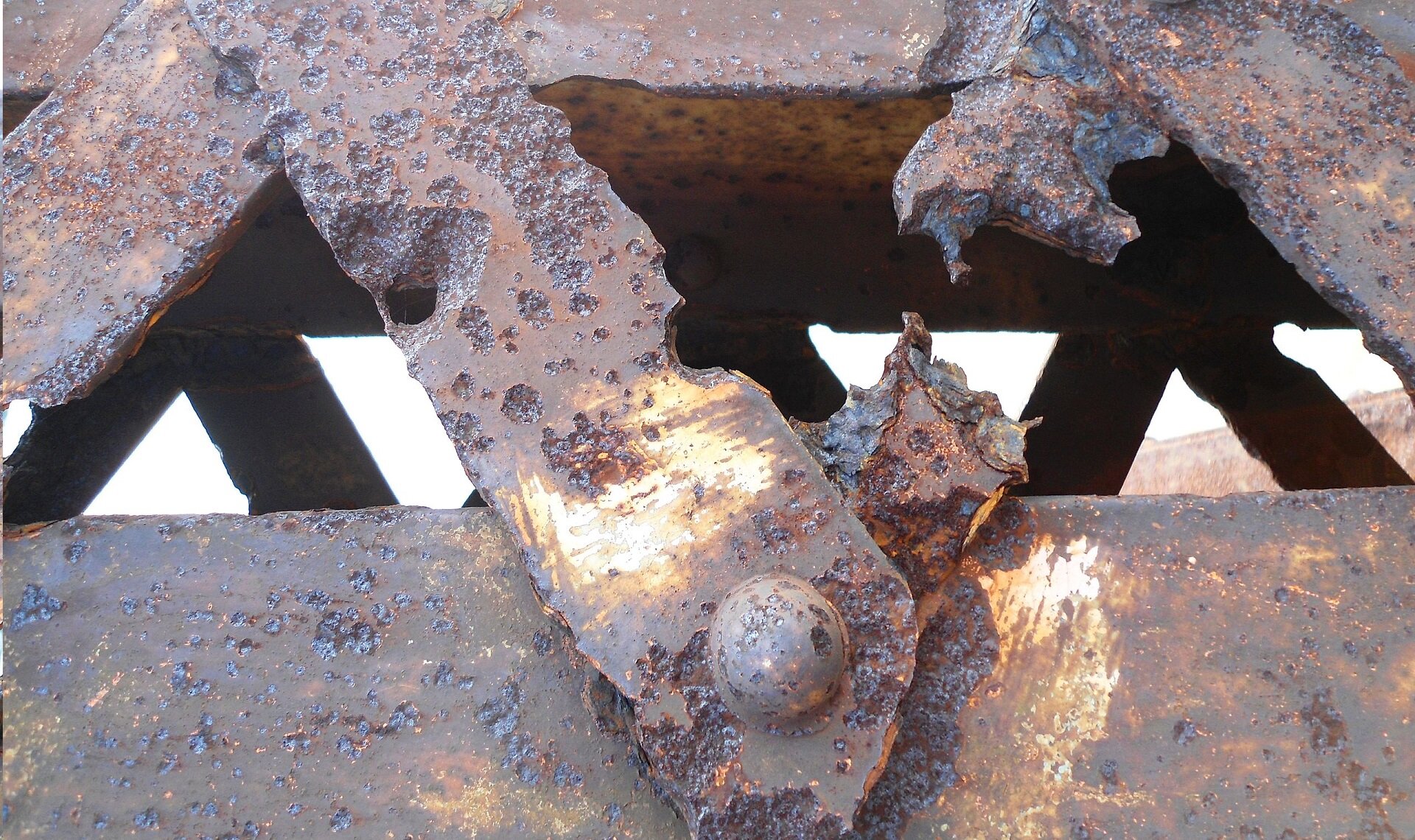

Zdjęcie przedstawia fragment metalowej konstrukcji mostu. Przedstawione elementy są silnie skorodowane. Na ilustracji są przedstawione liczne ubytki w warstwie metalu, wżery oraz perforacje.
Źródło: Anna Frodesiak, commons.wikimedia.org, domena publiczna.
R1KdHFZb1Uckt
Odpowiedź: (Uzupełnij).
Zwróć uwagę na charakterystyczny wygląd i rozmieszczenie zmian korozyjnych.
Na zdjęciu przedstawiona jest korozja wżerna. Zmiany korozyjne mają postać zagłębień o nieregularnych kształtach, zarówno dna, jak i krawędzi, i przyjmują postać wżerów. Mają one różne głębokości, a ich występowanie ma zasięg lokalny. W jednym miejscu widoczna jest także perforacja materiału.
