Stanowisko pracy

Stół jubilerski

R1eQ5GLigsNeO

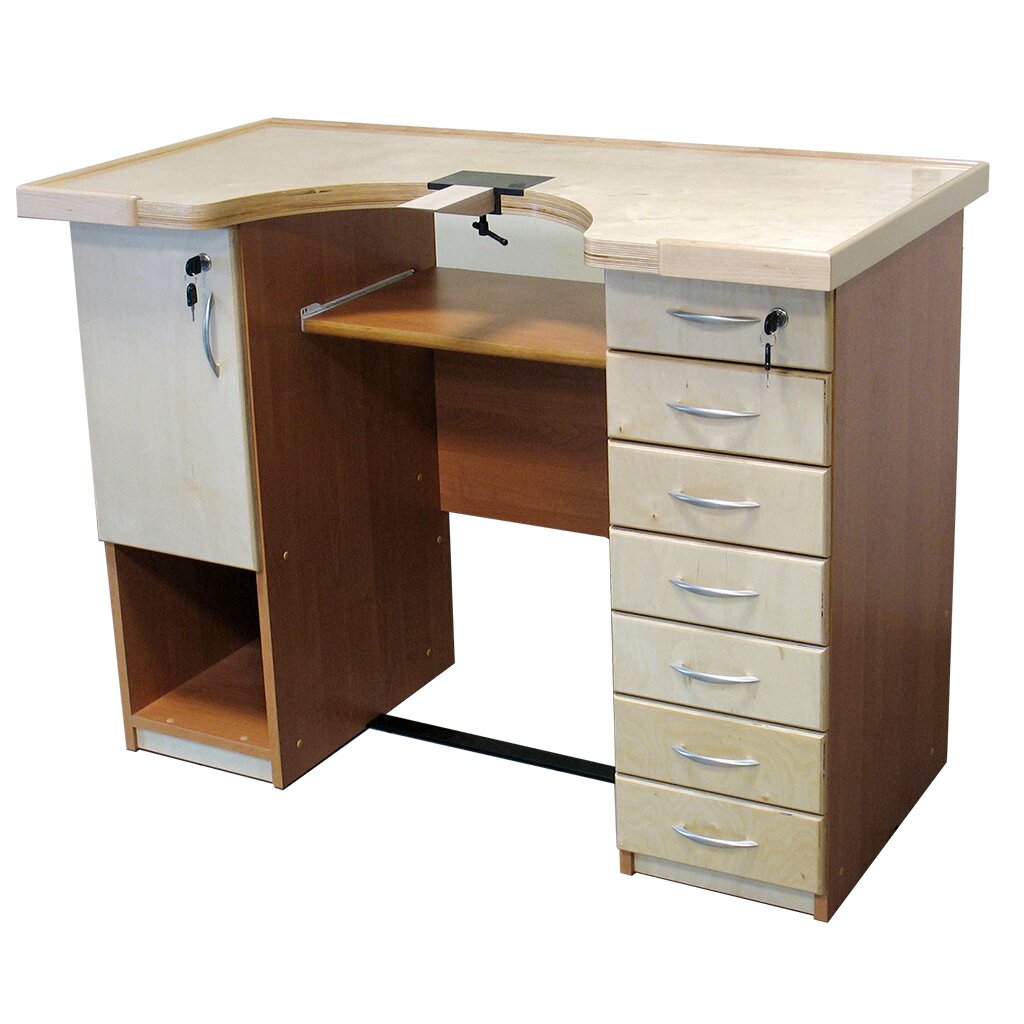

Zdjęcie przedstawia stół. Jego blat jest prostokątny z półokrągłym wycięciem na froncie. Pośrodku wycięcia znajduje się przymocowany niewielkim zaciskiem niewielki klin, wąską częścią skierowany do przodu. Po lewej stronie stołu znajduje się szafka z drzwiczkami zamykanymi na zamek, a pod nią otwarta półka. Po prawej stronie znajduje się pionowy rząd siedmiu szuflad. Górna szuflada zamykana jest na zamek. Pośrodku stołu, pod blatem znajduje się niewielka, wysuwana na prowadnicach półka. U dołu znajduje się wąska poprzeczka wzmacniająca konstrukcję.

Podstawowe stanowisko pracy jubilera powinno być wyposażone w odpowiedni stół jubilerski. Jest to stół, który oprócz grubego, solidnego blatu, może posiadać liczne szafki i szuflady. Ale najważniejsze jest, aby posiadał w środkowej części szufladę lub fartuch skórzany, by do niego zbierać opiłki pochodzące z obrabianej biżuterii, które są niezwykle cenne. Szuflada na opiłki może być jedna lub dwie w zależności od obrabianych materiałów i od szybkości „przełączania” się między nimi. Tak, aby w jedną spadały opiłki złote a w drugą srebrne. Blat powinien być w kolorze, na którym w łatwy sposób będzie widoczna biżuteria i jej elementy.

Topienie materiału

Często do naprawy wyrobu należy pracę rozpocząć od przygotowania materiału. W tym celu należy materiał stopić i wstępnie uformować.

Miejsce do tego przeznaczone powinno posiadać:

• niepalny blat,

• miejsce na palnik i źródło jego zasilania (gaz, tlen, benzyna),

• dobre oświetlenie,

• wyciąg, aby odsysać spaliny i opary z topionego materiału.

R1XlKkHINogAP

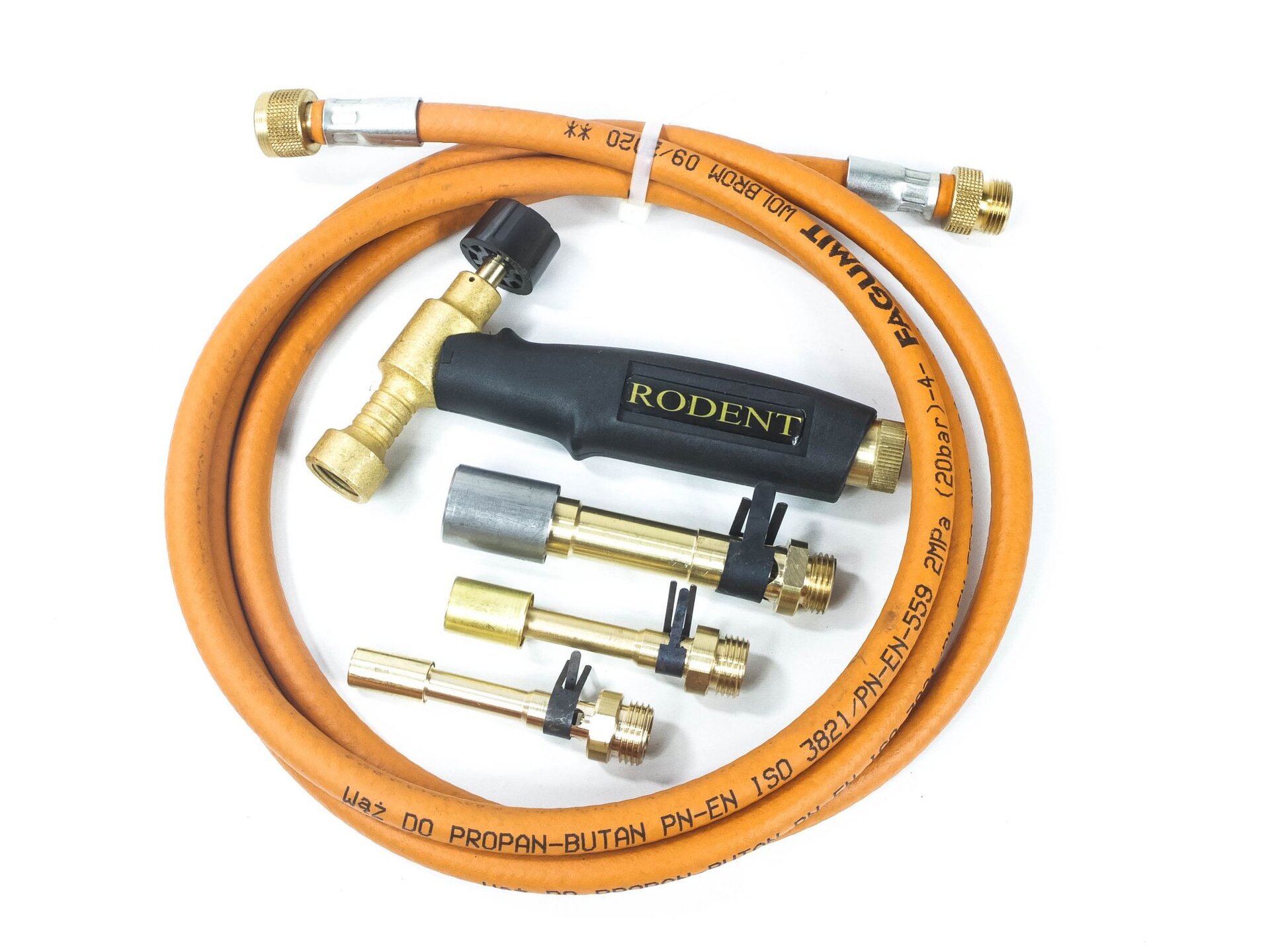

Zdjęcie przedstawia palnik gazowy składający się z rękojeści, dziobu, do którego mocowane są dysze oraz zaworu regulującego dopływ gazu. Obok palnika leżą trzy różnej wielkości dysze. Wokół palnika i dyszy leży zwinięty gumowy wąż do gazu propan‑butan zakończony po dwóch stronach złączkami. Oznaczenie znajdujące się na wężu: PN‑EN ISO 3821/PN‑EN‑559 2MPa (20 bar).

Wlewaki można podzielić na dwa rodzaje: poziome (przedstawiony w materiale) i pionowy. Dodatkowo mogą różnić się od siebie długością wlewu, kształtem (może być okrągły, kwadratowy, płaski inaczej prostokątny). W zależności jaki wyjściowy materiał chcemy uzyskać stosujemy jeden z nich.

R4BjeDYHNqf3q

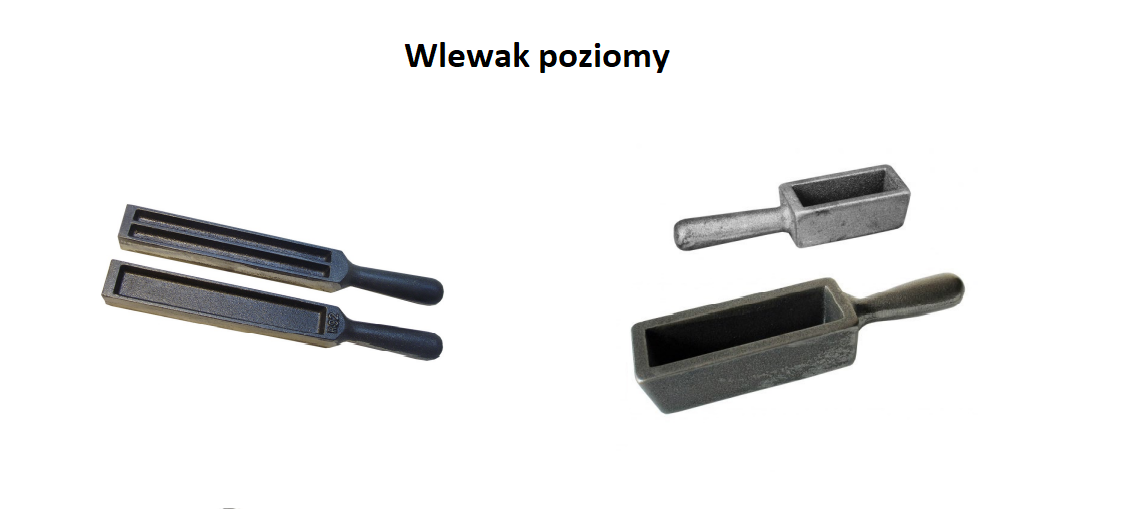

Ilustracja przedstawia cztery wlewaki poziome. Wlewaki są różnej wielkości. Wlewak poziomy zbudowany jest z rączki oraz poziomego naczynia w kształcie prostokąta z miejscem na wlanie formy.

R18NfJQpq4IkM

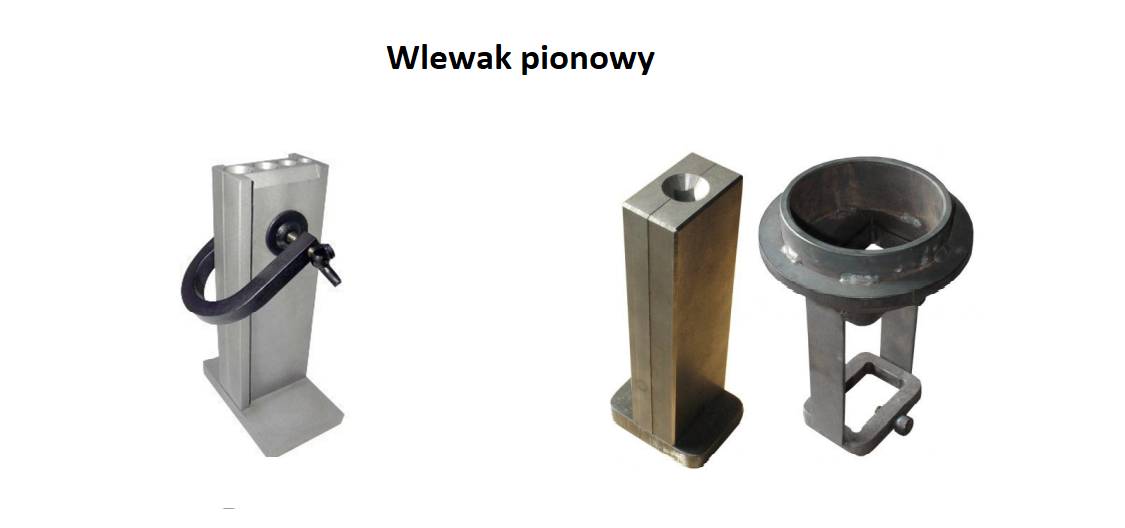

Na ilustracji przedstawiono trzy wlewaki pionowe, z różnymi naczyniami formowymi. Pierwszy wlewak od lewej strony posiada naczynie formowe w kształcie prostopadłościanu, na górnej podstawie znajdują się cztery otwory. Środkowy wlewak posiada naczynie w formie prostopadłościanu na górnej podstawie znajduje się jeden otwór. Trzeci wlewak posiada naczynie w kształcie półkuli.

Walcowanie materiału

Walce jubilerskie zarówno wolnostojące jak i na blatowe powinny być dostępne do obsługi z obu stron, zarówno ze strony podawczej jak i odbiorczej. Przy pracy z walcami należy zachować szczególną ostrożność.

R1bifYxFPwiIV

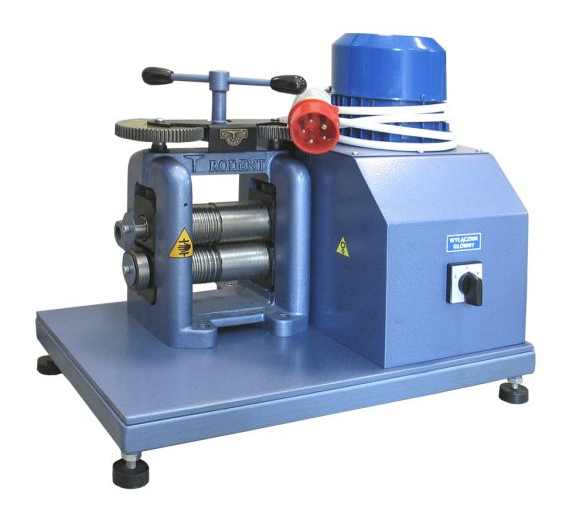

Ilustracja przedstawia walcarke stołową, podstawa walcarki składa się z prostokąta z czterema krótkimi nogami. Jest to metalowe urządzenie Na podstawie znajduje się skrzynka w kształcie graniastosłupa o podstawie romb. Na widocznej ścianie bocznej posiada włącznik. W górnej podstawie rombu znajduję się figura. Jest to walec, wokół niego zawinięty jest kabel siłowy. Od skrzynki wychodzą dwa walce służące do nadawania kształtu danemu materiałowi. Nad nimi widnieje pokrętło.

RM5sSlU0QPwCs

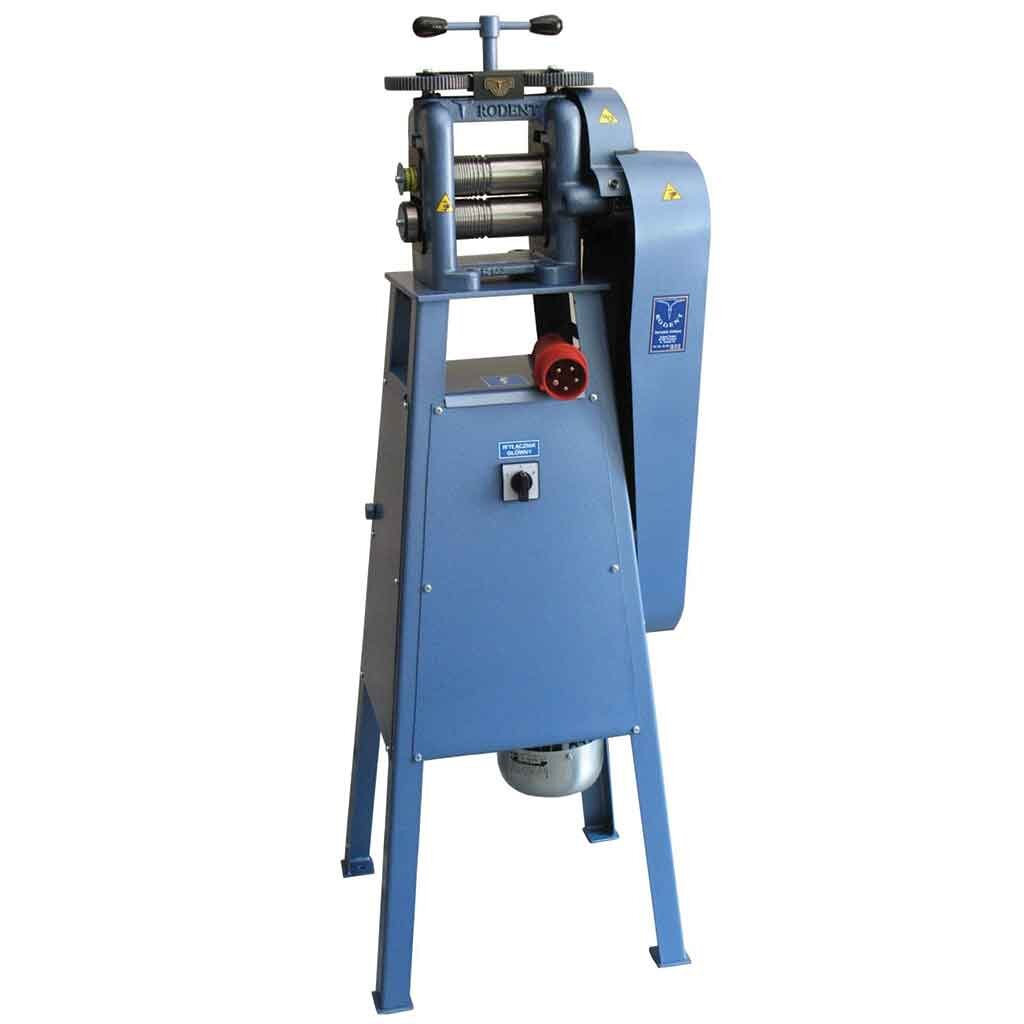

Zdjęcie przedstawia walcarkę elektryczną. To metalowe urządzenie w kształcie ostrosłupa ze ściętym wierzchołkiem, wyposażone w cztery długie nogi. Między nogami znajduje się niewielki metalowy pojemnik. Urządzenie na szczycie posiada dwa walce robocze, a nad nimi motylkowe urządzenie nastawy walców. Po prawej stronie znajdują się dwie długie, metalowe osłony. Znajdują się na nich naklejki z ostrzeżeniami. Na froncie walcarki znajduje się gniazdo do przyłącza elektrycznego oraz włącznik.

Polerowanie

R1OefQfUnW7c4

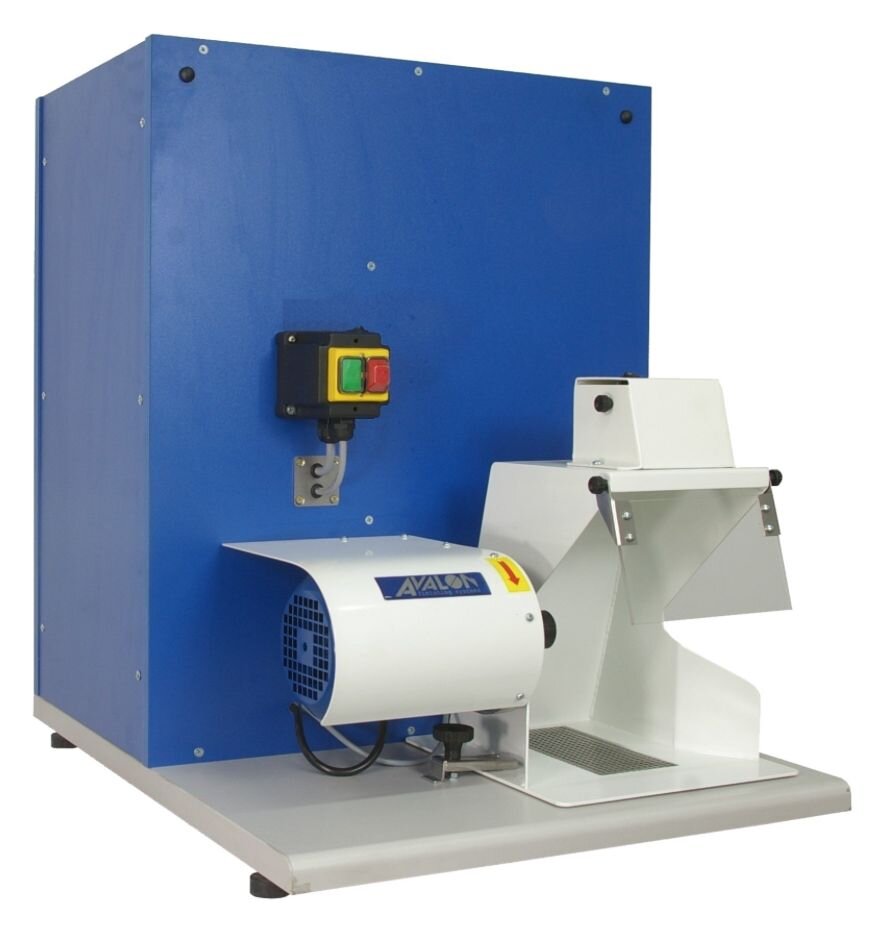

Zdjęcie przedstawia polerkę stołową. To maszyna z niewielkim blatem, na którym zamontowany jest pod osłoną silnik. Po jego prawej stronie znajduje się osłona zabezpieczająca przed pyłem polerskim i opiłkami. Za silnikiem znajduje się sześcienna obudowa, na której zamontowane są włączniki w kolorze zielonym i czerwonym.

Urządzenie polerujące powinno zawierać prócz ściernic i materiałów polerujących dobre oświetlenie i wyciąg pyłów. Jest to niezwykle ważne z uwagi na pył z polerowania i zawartość złota w nim, którego odzysk jest wysoce opłacalny.
