Symulacja interaktywna II

bg‑lime

Wirtualny mikroskop

1
Polecenie 1

Za pomocą wirtualnego mikroskopu przeprowadź obserwację korzenia dębu szypułkowego (Quercus robur) o budowie wtórnej.

Zapoznaj się z obserwacją korzenia dębu szypułkowego (Quercus robur) o budowie wtórnej przeprowadzoną za pomocą wirtualnego mikroskopu.

RfGaQIlwfWEUo1
W pierwszym kadrze symulacji przedstawiony jest krótki, zapętlony filmik, na którym młody człowiek ubrany w biały fartuch i rękawiczki gumowe nachyla się nad mikroskopem i reguluje ostrość. W centrum ekranu znajduje się napis: wirtualny mikroskop Quercus robur, a pod spodem prostokątne pole z napisem START. Po kliknięciu na nie pojawia się następny kadr z napisem po prawej stronie: „Dąb szypułkowy to gatunek występujący powszechnie w całej Europie. Z racji długowieczności jest jednym z najbardziej charakterystycznych drzew w krajobrazie europejskim. Wytwarza system korzeniowy palowy, który osiąga głębokość nawet 5 metrów. W walcu osiowym korzenia występują m.in. łyko pierwotne, kambium oraz drewno pierwotne. Aktywne kambium wytwarza coroczne przyrosty – następuje rozrost łyka wtórnego na zewnątrz i drewna wtórnego ku środkowi organu. Centrum walca osiowego korzenia zajmuje miękisz i drewno pierwotne. Korzeń okryty jest korkowicą, która jest efektem działania fellogenu”. Z lewej strony planszy widoczny jest przekrój przez korzeń dębu – można kliknąć na prostokątne pole z napisem 10x, 40x, 100x, co daje odpowiednio powiększenie dziesięciokrotne, czterdziestokrotne i stukrotne. W powiększeniu dziesięciokrotnym widać skupione koncentrycznie w centrum przekroju drewno pierwotne w postaci niebieskich wiązek. Od środka okręgu odchodzą ułożone promieniście struktury zbudowane z szarych, przylegających do siebie komórek. Między nimi znajdują się duże, białe, owalne przestrzenie – drewno wtórne. Bliżej obwodu widoczne są także wiązki łyka pierwotnego oraz łyka wtórnego. Korzeń okrywa na zewnątrz warstwa korkowicy. W powiększeniu czterdziestokrotnym środek przekroju powiększa się, a komórki są bardziej wyraźne. W powiększeniu stukrotnym komórki w zbliżonym fragmencie przekroju są bardzo duże i bardzo wyraźne.
Obserwacja korzenia dębu szypułkowego (Quercus robur) pod mikroskopem świetlnym o powiększeniu 10×, 40× i 100×.
Źródło: Berkshire Community College Bioscience (Flickr), Englishsquare.pl Sp. z o.o., licencja: CC BY-SA 3.0.
Szczegóły obserwacji mikroskopowej 1bluewhite
Szczegóły obserwacji mikroskopowej 2redwhite
Szczegóły obserwacji mikroskopowej 3greenwhite
1
Polecenie 2

Wykonaj w zeszycie schematyczny rysunek obserwowanego obiektu. Opisz widoczne struktury budowy.

Polecenie 2
R7mzyguqTW5Qj
Podaj, jakie struktury można wyróżnić w wewnętrznej wtórnej budowie korzenia i jak są one ułożone w stosunku do siebie. (Uzupełnij).
1
Polecenie 3
Rw3Ni7pAKbYl6
Podaj dwie cechy budowy obserwowanego korzenia dębu szypułkowego świadczące o tym, że jest to budowa wtórna. (Uzupełnij).
bg‑lime

Wirtualny mikroskop

1
Polecenie 4

Za pomocą wirtualnego mikroskopu przeprowadź obserwację łodygi słonecznika zwyczajnego (Helianthus annuus) o budowie pierwotnej.

Zapoznaj się z obserwacją  łodygi słonecznika zwyczajnego (Helianthus annuus) o budowie pierwotnej przeprowadzoną za pomocą wirtualnego mikroskopu.

REmkqXPrxPIHG1
W pierwszym kadrze symulacji przedstawiony jest krótki, zapętlony filmik, na którym młody człowiek ubrany w biały fartuch i rękawiczki gumowe nachyla się nad mikroskopem i reguluje ostrość. W centrum ekranu znajduje się napis: wirtualny mikroskop, Helianthus annuus, a pod spodem prostokątne pole z napisem START. Po kliknięciu na nie pojawia się następny kadr z napisem po prawej stronie: „Słonecznik zwyczajny to gatunek należący do rodziny astrowatych. Pochodzi z Ameryki Północnej, ale obecnie uprawia się go w wielu rejonach świata. Jest rośliną jednoroczną. W przekroju łodygi zobaczyć można wiązki przewodzące o budowie naprzeciwległej, leżące w walcu osiowym na kształt pierścienia. W centrum znajduje się rdzeń (miękisz zasadniczy). Łodygi słonecznika mają zdolność do przyrostu wtórnego na grubość, w trakcie którego zanika wiązkowy układ tkanek w wyniku działalności kambium międzywiązkowego. Tkanka ta wytwarza elementy drewna wtórnego i łyka wtórnego. Przyrost ten jest tak specyficzny, że ten rodzaj przyrostu wtórnego nazwano typem Helianthus.”. Z lewej strony planszy widoczny jest przekrój przez łodygę słonecznika – można kliknąć na prostokątne pole z napisem 10x, 40x, 100x, co daje odpowiednio powiększenie dziesięciokrotne, czterdziestokrotne i stukrotne. W powiększeniu dziesięciokrotnym widać w centrum łodygi rdzeń (miękisz zasadniczy) w postaci wielokątnych komórek. Koncentrycznie, na obwodzie okręgu znajdują się owalne wiązki zbudowane z drewna pierwotnego po wewnętrznej stronie oraz łyka pierwotnego i sklerenchymy w części zewnętrznej oddzielone od siebie wiązką kambium wiązkowego. Tuż pod najbardziej zewnętrzną warstwą epidermy znajduje się warstwa komórek tworzących korę pierwotną. W powiększeniu czterdziestokrotnym środek przekroju powiększa się, a komórki są bardziej wyraźne. W powiększeniu stukrotnym komórki w zbliżonym fragmencie przekroju są bardzo duże i bardzo wyraźne.
Obserwacja łodygi słonecznika zwyczajnego (Helianthus annuus) pod mikroskopem świetlnym o powiększeniu 40×, 100× i 400×.
Źródło: Berkshire Community College Bioscience (Flickr), Englishsquare.pl Sp. z o.o., licencja: CC BY-SA 3.0.
Szczegóły obserwacji mikroskopowej 1bluewhite
Szczegóły obserwacji mikroskopowej 2redwhite
Szczegóły obserwacji mikroskopowej 3greenwhite
1
Polecenie 5

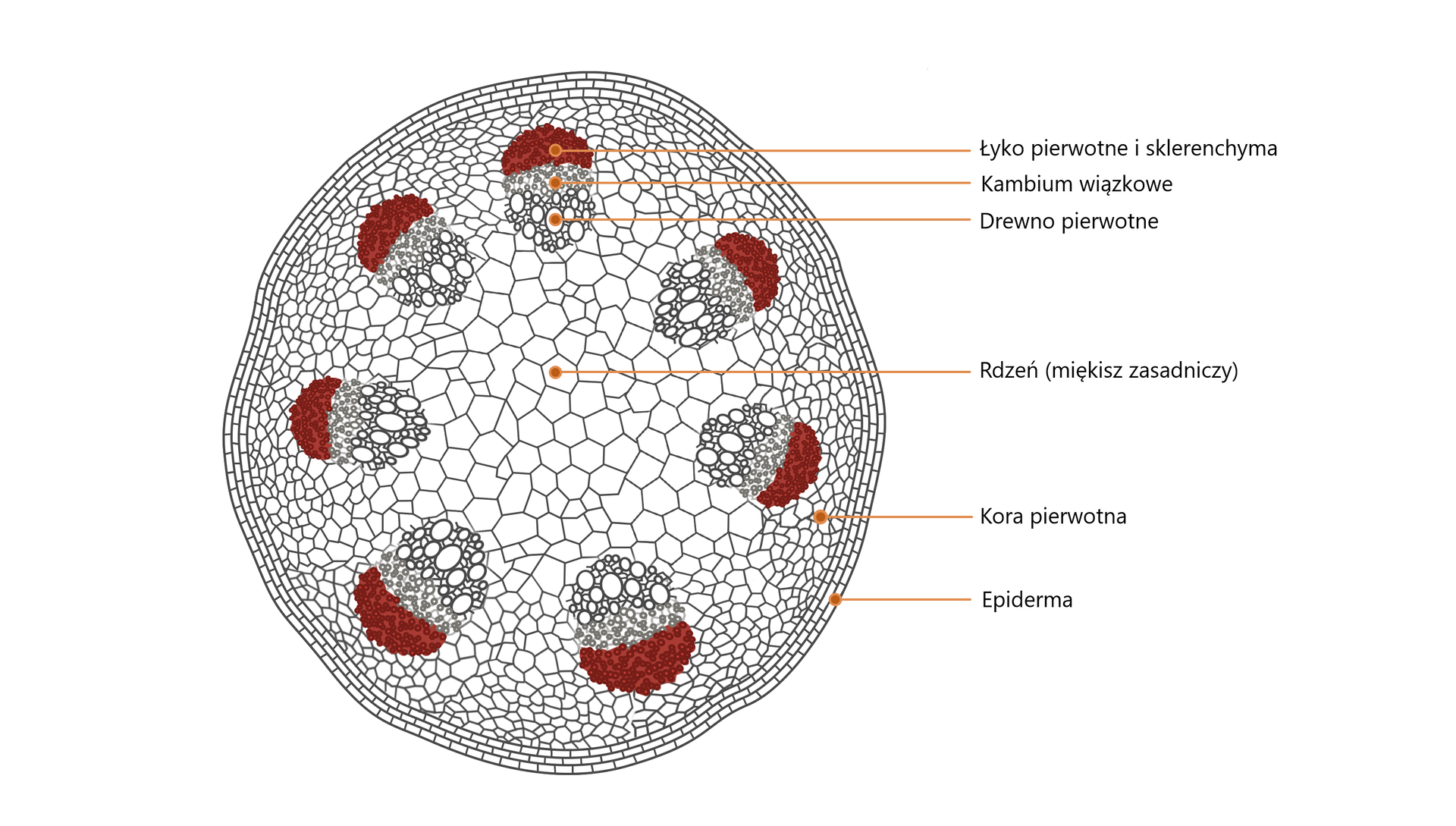

Wykonaj w zeszycie schematyczny rysunek obserwowanego obiektu. Opisz widoczne struktury budowy.

Polecenie 5
RRZ48Wsa7Yufz
Podaj, jakie struktury można wyróżnić w wewnętrznej pierwotnej budowie łodygi i jak są one ułożone w stosunku do siebie. (Uzupełnij).
