Polecenie 1

Przeanalizuj działanie bramek logicznych, a następnie wykonaj obliczenia stanów wyjścia układów dla różnych parametrów wejściowych.

Przypomnij sobie działanie bramek logicznych, a następnie wykonaj obliczenia stanów wyjścia układów dla różnych parametrów wejściowych.

RMvV37qwvvUnS1
Aplet przedstawia różne typy bramek logicznych. Uczeń może manipulować danymi wejściowymi, by sprawdzić, jak wyglądają wyjścia układów dla różnych parametrów. Bramka NOT wyglądająca jak trójkąt równoramienny przecięty przedłużeniem jego dłuższej wysokości przy parametrze wejściowym 1 daje na wyjściu 0. Przy parametrze wejściowym 0 daje na wyjściu 1. Bramka AND ma kształt pocisku. Przy dwóch parametrach wejściowych 0 daje 0 na wyjściu; przy dwóch parametrach wejściowych 1 daje 1 na wyjściu. Bramka NAND ma kształt pocisku. Przy przynajmniej jednym 0 na wejściu daje 1 na wyjściu. Bramka OR przypomina grot strzały. Przy przynajmniej jednym 1 na wejściu daje 1 na wyjściu. Bramka NOR również przypomina grot strzały. Przy przynajmniej jednym 1 na wejściu daje 0 na wyjściu. Bramka XOR przypomina grot strzały z dodatkowym łukiem przy danych wejściowych. Przy jednej 1 na wejściu daje 1 na wyjściu. Bramka XNOR przypomina grot strzały z dodatkowym łukiem przy danych wejściowych. Przy dwóch 1 na wejściu daje 1 na wyjściu. Podobnie przy dwóch 0 na wejściu daje 1 na wyjściu.

Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DHeePv3nC

Źródło: Contentplus.pl sp. z o.o., licencja: CC BY-SA 3.0.
Polecenie 2

Podaj stan wyjścia układu dla parametrów wejściowych równych:

A = 0, B = 1, C = 1.

A = 0, B = 0, C = 1.

A = 1, B = 1, C = 0.

R1HXV3UN1e3EE

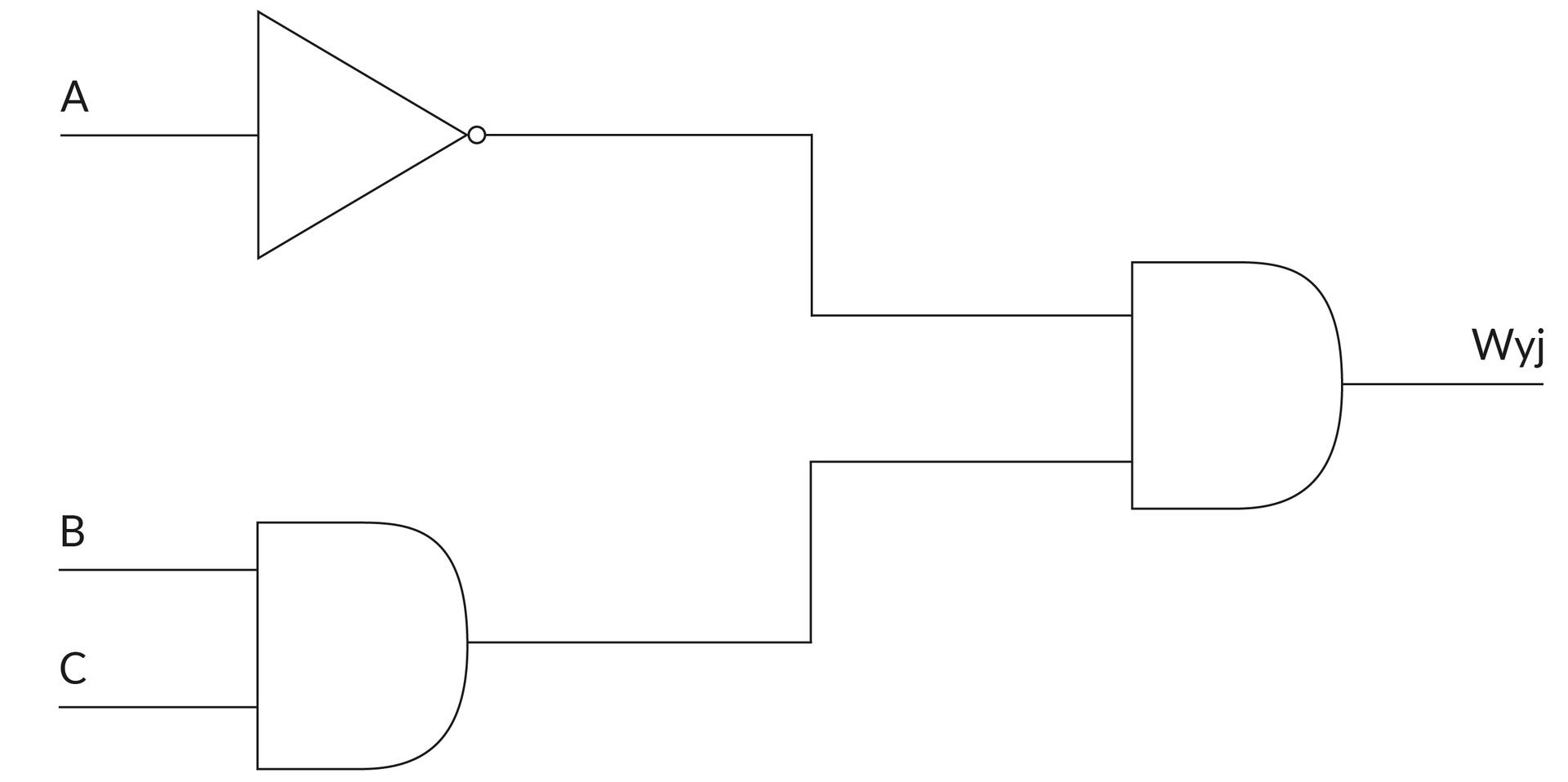

Ilustracja przedstawia połączenie bramek logicznych NOT i 2 bramek AND. Na górze bramka NOT przyjmuje wejście o nazwie 'A', oraz wyjście przechodzi jako wejście do ostatniej bramki AND (najbardziej po prawo). Pierwsza bramka AND przyjmuje dwie dane wejściowe oznaczone jako 'B' oraz 'C' wyjście z tej bramki to wejście do ostatniej bramki AND.
Źródło: Contentplus.pl sp. z o.o., licencja: CC BY-SA 3.0.
RGcMQIXqO7bA5
(Uzupełnij).
Polecenie 3

Podaj stan wyjścia układu dla parametrów wejściowych równych:

  1. A = 1, B = 1, C = 0

  2. A = 1, B = 0, C = 1

  3. A = 0, B = 1, C = 1

RCXYO8oO5Gzoe

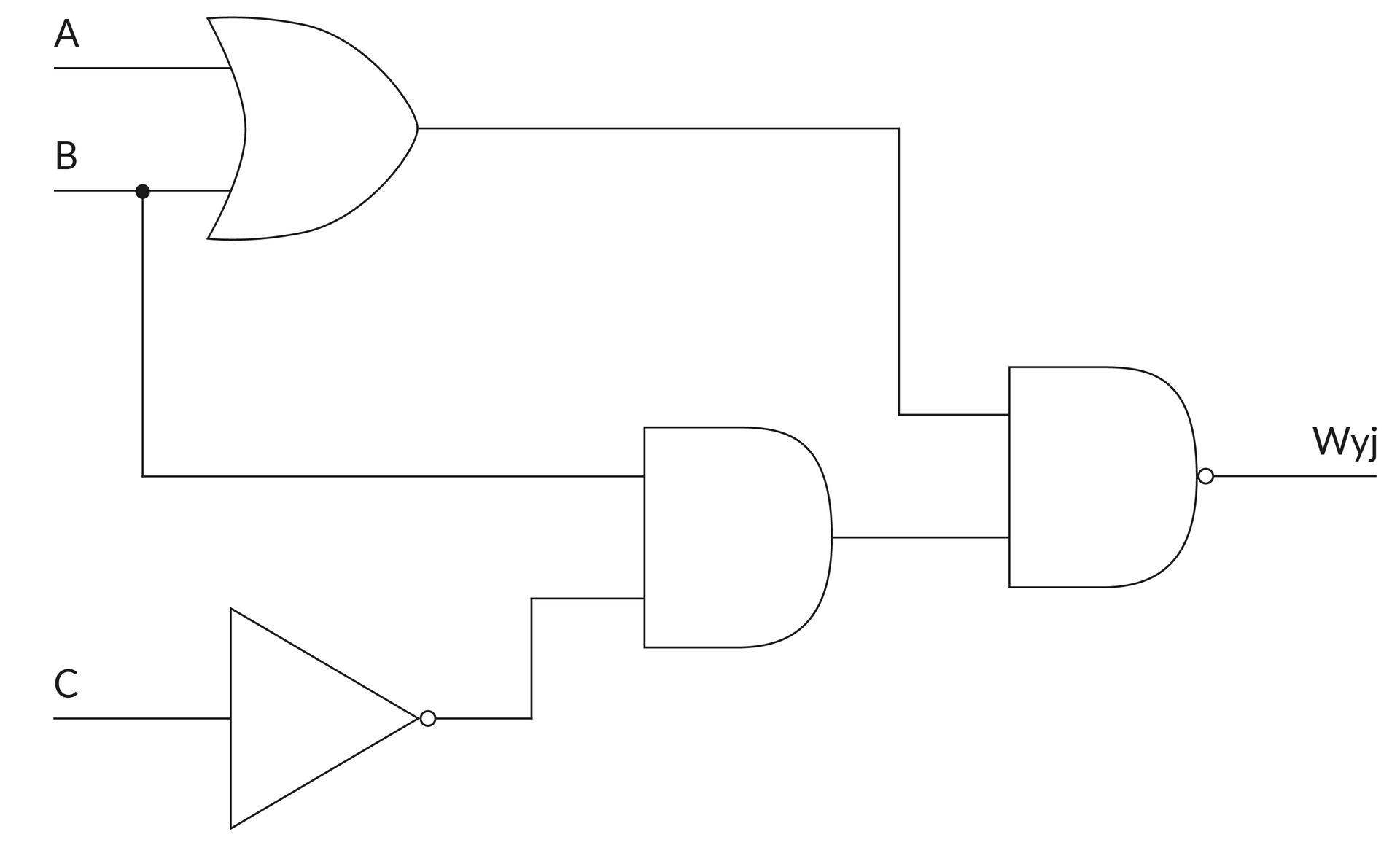

Ilustracja przedstawia układ logiczny złożony z 4 bramek - 1 AND, 1 NAND, 1 OR i 1 NOT. Pierwszą bramką, do której doprowadzone są dwa wejścia to OR, wejścia oznaczone są literami 'A' oraz 'B', wyjście tej bramki prowadzone jest do ostatniej bramki NAND. Bramka NOT przyjmuje wejście 'C', a wyjście podłącza do bramki środkowej - AND, której drugim wejściem jest 'B' poprowadzone od poczatkowej bramki OR. Wyjście bramki AND jest 2 wejściem do bramki NAND.
Źródło: Contentplus.pl sp. z o.o., licencja: CC BY-SA 3.0.
R11Ga1g2oVS7H
(Uzupełnij).
