System SMOK, system lokalizacji pojazdu GPS i monitoringu

System Monitorowania Pojazdów $\text{SMOK}$ znajduje zastosowanie w branży kolejowej w monitoringu lokomotyw oraz ruchu floty pojazdów szynowych.

Podstawowe zadania systemu:

• monitorowanie parametrów eksploatacyjnych, np. prędkości,

• identyfikacja maszynisty,

• generowanie alarmów, np. dotyczących lokalizacji pojazdu,

• zapisywanie parametrów technicznych pojazdu.

Powrót na górę strony1Powrót na górę strony

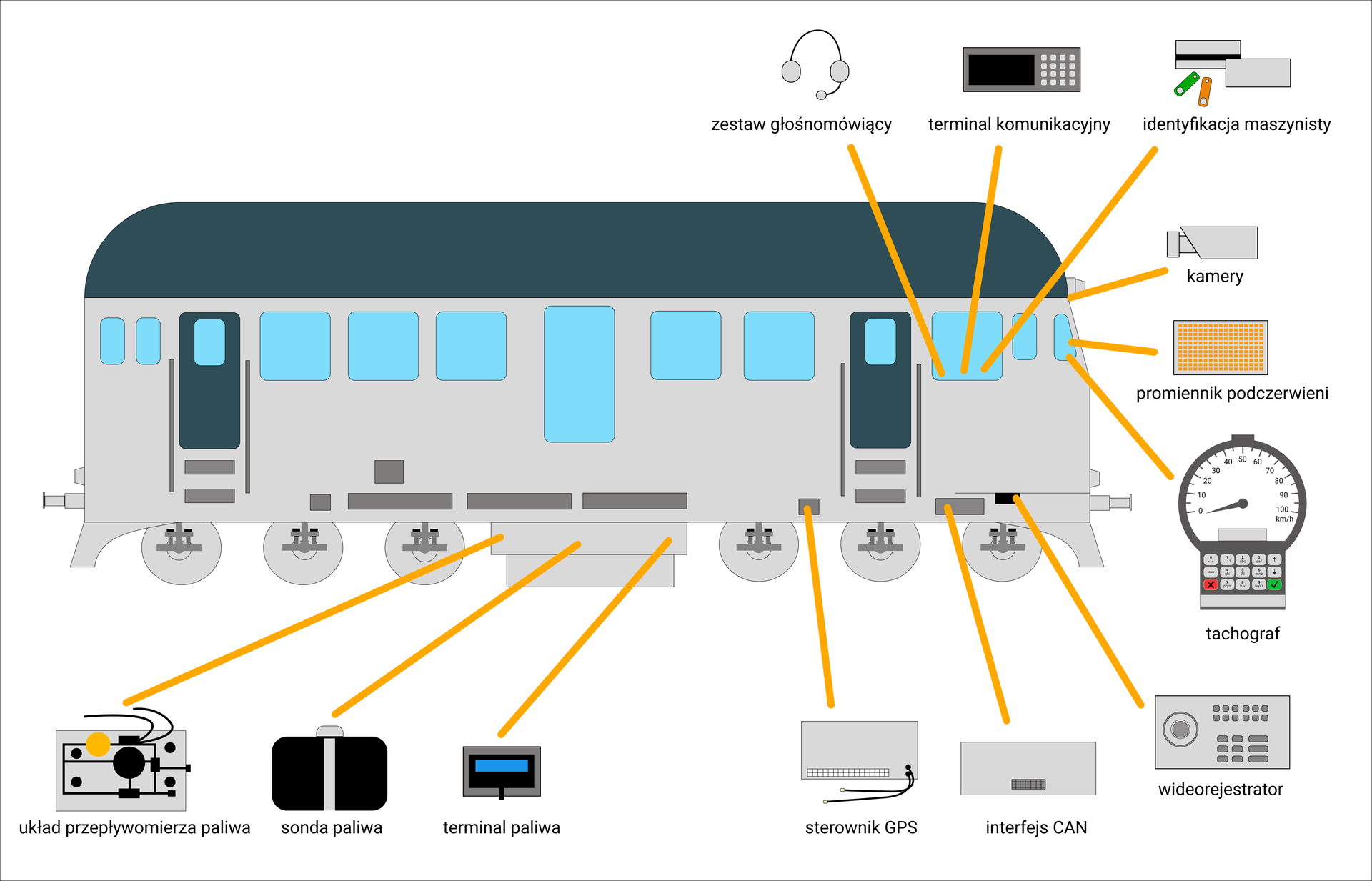

Możliwości systemu SMOK

R1d9h7bAAnnJj

Ilustracja przedstawia wagon z jedenastoma oknami oraz dwoma drzwiami. Okno środkowe jest największe ze wszystkich okien. Wokół wagony znajdują się urządzenia systemu smok.

1. Nad napisem zestaw głośnomówiący znajduje się grafika słuchawek z mikrofonem.
2. Nad napisem terminal komunikacyjny znajduje się urządzenie z ekranem i szesnastoma przyciskami.
3. Nad napisem identyfikacja maszynisty znajdują się karty oraz pomarańczowy i zielony czip.

Od wyżej wymienionych przedmiotów poprowadzone są trzy strzałki do trzeciego okna wagonu od prawej strony.

1. Nad napisem kamery znajduje się grafika kamery składa się z trapezu który oraz dwóch prostokątów pionowego i poziomego. Krótsza podstawa trapezu łączy się z poziomym prostokątem a następnie prostokąt łączy się z pionowym prostokątem. Od kamery poprowadzona jest strzałka do łączenia między dachem a ściana wagonu.
2. Do pierwszego okna od prawej strony poprowadzone są dwie żółte strzałki od promiennika podczerwieni oraz tachografu. Nad promiennikiem podczerwieni widnieje grafika szarego prostokąta z 187 małymi kwadratami koloru pomarańczowego. Nad tachografem widnieje grafika tarczy licznika a pod nią znajdują się przyciski.
3. Od wideorejestratora została poprowadzona strzałka do elementu znajdującego się pod trzecim oknem po prawej stronie. Nad napisem znajduję się grafika jest to szary prostokąt z kamerą po lewej stronie i przyciskami po prawej.
4. Interfejs can znajduję się po prawej stronie od prawych drzwi nad napisem znajduje się grafika szarego prostokąta, na środku dolnej podstawy umiejscowiony jest czarny kwadrat z liniami przecinającymi się pod kątem ostrym.
5. Sterownik GPS znajduje się po lewej stronie od prawych drzwi nad napisem umiejscowiona jest grafika szarego prostokąta, na dolnej podstawy znajduje się długi biały prostokąt z czarnymi liniami przecinającymi się a obok są dwa kable.
6. Terminal Paliwa, sonda paliwa oraz układ przepływomierza paliwa znajdują się na środku wagonu pod podwoziem.

Powrót na górę strony1Powrót na górę strony

W obrębie kabiny maszynisty można znaleźć:

• zestaw głośnomówiący,

• terminal komunikacyjny,

• identyfikację maszynisty,

• kamery,

• promiennik podczerwieni,

• tachograf,

• interfejs $\text{CAN}$,

• sterownik $\text{GPS}$.

Ten system umożliwia nie tylko ewidencjonowanie danych z lokomotyw, ale także reagowanie w elastyczny sposób na nieprawidłowości poprzez generowanie alarmów, np. alarmu z nieprawidłowego wyłączenia lokomotywy — zbyt wysoka temperatura, przekroczenie dopuszczalnej prędkości czy też ubytek paliwa.

Powrót na górę strony1Powrót na górę strony

Moduły wykonawcze systemu SMOK:

Wideorejestracja w lokomotywach obejmuje m.in. instalację kamer do ciągłego nagrywania trasy lokomotywy, tzn. obrazu przed i za lokomotywą, a także mikrofonów do nagrywania głosów w kabinie lokomotywy. Zastosowanie promienników podczerwieni umożliwia rejestrację obrazu w warunkach słabego oświetlenia, np. w nocy. W innym przypadku zastosowany moduł rejestracji obrazu został wykorzystany do monitorowania wszelkich nadużyć i ingerencji w silnik lokomotywy i układy paliwowe.

Tachograf elektroniczny z funkcją $\textbf{SHP}$. Tym, co wyróżnia $\text{ET/TACHO/KOL}$ na tle innych rozwiązań, jest funkcja $\text{SHP}$ (Samoczynne Hamowanie Pociągu). Nie wymaga zakupu i utrzymania kosztownych elementów infrastruktury przytorowej. Jej zadaniem jest kontrolowanie czujności maszynisty podczas przejeżdżania przez określone punkty sieci kolejowej, takie jak semafory wjazdowe i wyjazdowe oraz tarcze ostrzegawcze. Po wjeździe w wyznaczony obszar rozpoczyna się procedura kontroli czujności. Gdy maszynista nie reaguje na optyczny sygnał dźwiękowy, moduł $\text{SHP}$ uruchamia procedurę nagłego hamowania pociągu. Pamięć obrotomierza przechowuje informacje o punktach i kierunkach, w których funkcja $\text{SHP}$ została aktywowana. Aktywuje się ona w określonych lokalizacjach, wykorzystując informacje o aktualnej pozycji pociągu.

Powrót na górę strony1Powrót na górę strony

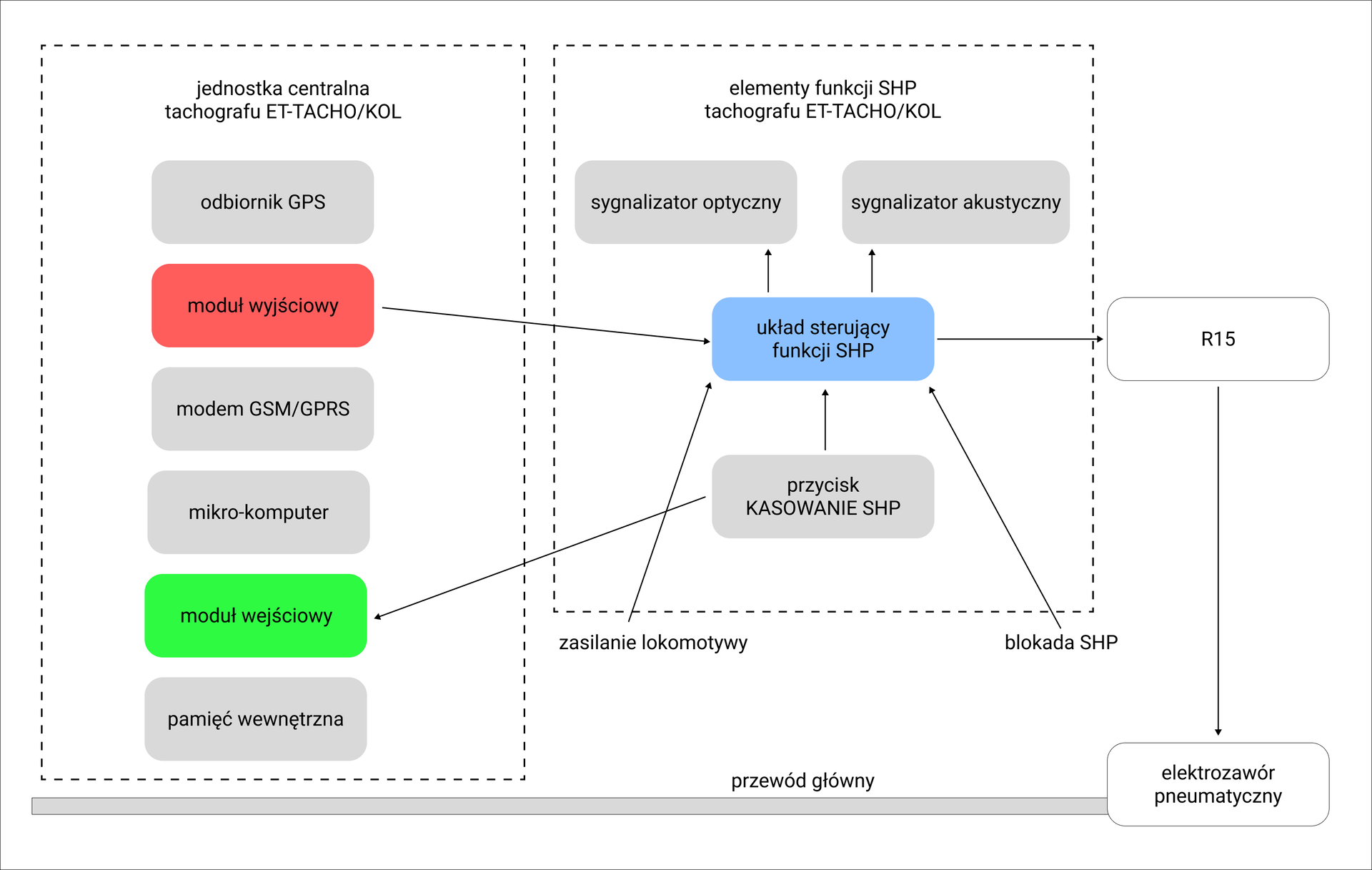

Schemat blokowy podłączenia tachografu z funkcją SHP w lokomotywie

RO4r7jeioEFM7

Ilustracja przedstawia Schemat blokowy podłączenia tachografu z funkcją SHP w lokomotywie. Na ilustracji znajdują się dwa prostokąty z przerywaną czarną obramówką. Kafelki na ilustracji są koloru szarego, z wyjątkiem modułu wyjściowego, modułu wejściowego i układu sterującego funkcji SHP. Pierwszy jest koloru czerwonego, drugi zielonego a trzeci niebieskiego. Kafelki z napisami R15 oraz elektrozawór pneumatyczny mają kolor biały.
Pierwszy prostokąt ma tytuł jednostka centralna tachografu ET‑TACHO/KOL, znajduje się w nim sześć kafelków:

1. odbiornik GPS,
2. moduł wyjściowy,
3. modem GMS/GPRS,
4. mikro‑komputer,
5. moduł wejściowy,
6. pamięć wewnętrzna.

Drugi prostokąt ma tytuł elementy funkcji SHP tachografu ET‑TACHO/KOL.
Znajdują się w nim cztery kafelki:

1. sygnalizator optyczny,
2. sygnalizator akustyczny,
3. układ sterujący funkcji SHP,
4. przycisk KASOWANIE SHP.

Poniżej drugiego prostokąta, obok jego dolnych rogów, znajdują się napisy zasilanie lokomotywy oraz blokada SHP.
Po prawej stronie na środku ilustracji znajduje się napis R15 a pod nim elektrozawór pneumatyczny. Po lewej od napisu elektrozawór pneumatyczny znajduje się długi szary prostokąt nad którym widnieje napis przewód główny.
Od kafelka moduł wyjściowy poprowadzona jest strzałka do układu sterującego funkcji SHP. Od układu sterującego funkcji SHP wychodzą trzy strzałki do sygnalizatora optycznego, sygnalizatora akustycznego oraz R15. Poprowadzone są także do układu sterującego funkcji SHP trzy strzałki od napisów zasilanie lokomotywy, blokada SHP oraz kafelka przycisk kasowanie SHP. Od kafelka przycisk kasowanie SHP poprowadzona jest strzałka do modułu wejściowego. Od kafelka R15 poprowadzona jest strzałka do elektrozaworu pneumatycznego.

W kabinie lokomotywy znajduje się terminal komunikacyjny, za pośrednictwem którego maszynista ma dostęp do zapisanych przez system parametrów pracy lokomotywy oraz do dwukierunkowej komunikacji między pojazdem maszynisty a dyspozytorem.

Moduł kontroli paliwa oraz moduł tachografu elektronicznego — zainstalowane rozwiązania umożliwiają rejestrowanie parametrów, takich jak:

• prędkość,

• moc,

• obroty silnika,

• ilość oraz zużycie paliwa,

• aktywacja kabiny,

• ustawienie nastawnika jazdy,

• hamowanie,

• zasilanie radiotelefonu,

• użycie przycisku czujności,

• syreny pneumatyczne.

Powrót na górę strony1Powrót na górę strony

Monitoring parametrów eksploatacyjnych obejmuje:

• obroty oraz moc silnika, które powodują dokładne określenie czasu pracy lokomotywy,

• temperaturę cieczy chłodzącej silnik, umożliwiającą zarówno zredukowanie nieprawidłowości związanych z rozruchem silnika lokomotywy przy niewłaściwej temperaturze, jak i również wyłączanie silnika lokomotywy przy zbyt wysokiej temperaturze,

• ciśnienie oleju pozwalające ocenić stan silnika oraz podjąć właściwą decyzję służbom odpowiedzialnym za stan techniczny lokomotyw dotyczącą konieczności dokonania przeglądu lub naprawy przed wystąpieniem poważnej usterki.

Powrót na górę strony1Powrót na górę strony

Moduł identyfikacji maszynistów pozwala na szczegółowe rozliczenie każdego pracownika z:

• czasu pracy na konkretnej zmianie,

• czasu pracy na poszczególnych lokomotywach,

• sposobu eksploatacji lokomotywy,

• liczby przejechanych kilometrów.

Ponieważ lokomotywy przez całą dobę są obsługiwane przez różnych maszynistów pracujących w systemie zmianowym, wprowadzono czytnik umożliwiający identyfikację maszynistów. Każdy z nich otrzymuje unikalną kartę identyfikującą go w systemie. Przed rozpoczęciem pracy w lokomotywie maszynista musi się zalogować, wkładając swoją kartę do czytnika znajdującego się w kabinie. Jeśli tego nie zrobi, uruchomi się alarm, który informuje dyspozytora o wystąpieniu takiego zdarzenia. Dzięki takiej identyfikacji jest możliwość dokładnego określenia czasu pracy maszynisty w poszczególnych lokomotywach i przypisanie mu poszczególnych zdarzeń, które są odczytywane z innych urządzeń pomiarowych, np. tankowania. Dodatkowo w kabinie lokomotywy został zainstalowany terminal z wyświetlaczem graficznym oraz klawiaturą alfanumeryczną, na którym maszynista może na bieżąco monitorować wybrane parametry, takie jak poziom paliwa, obroty, moc itp.

Możliwa jest również dwustronna komunikacja z dyspozytorem poprzez wiadomości tekstowe. Odczytane przez urządzenie pomiarowe dane przesyłane są w czasie rzeczywistym ze stałą częstotliwością do wybranych stacji klienckich i zapisywane w pamięci wewnętrznej urządzenia (SMOK), zwanej „czarną skrzynką”. Jego zawartość jest ładowana przez serwer. Dane zgromadzone na serwerze pozwalają użytkownikom systemu posiadającym odpowiednie uprawnienia generować potrzebne raporty i wykresy dla wybranych lokomotyw i poszczególnych maszynistów.

Powrót na górę strony1Powrót na górę strony

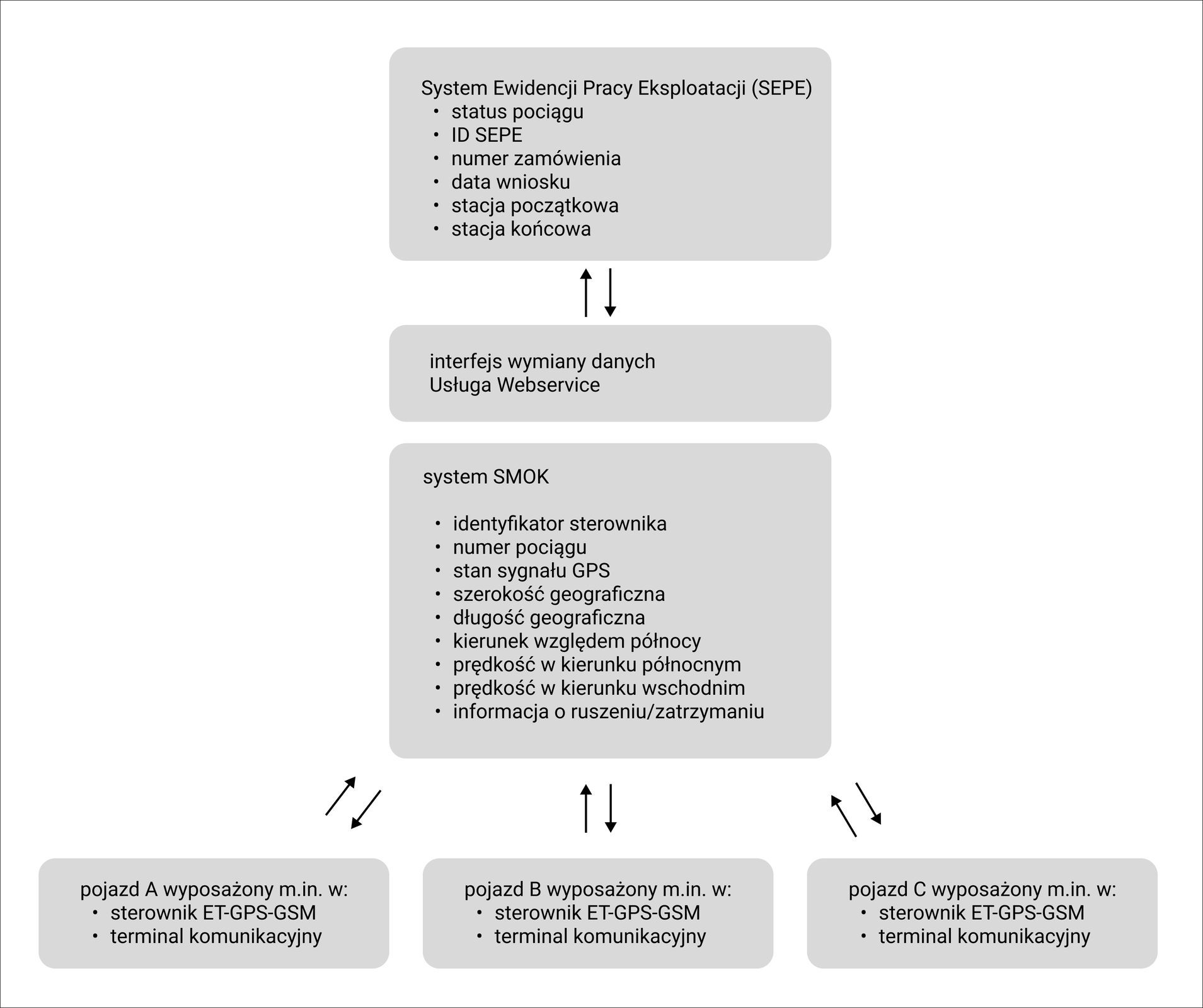

Moduł integracji systemu SMOK z systemem $\textbf{SEPE}$

RJPG2RnszSQ2O

Ilustracja przedstawia moduł integracji systemu SMOK z systemem SEPE.
U góry znajduje się kafelek, który ma tytuł system ewidencji pracy eksploatacji (SEPE), są w nim wymienione następujące informacje:

• status pociągu,
• ID SEPE,
• numer zamówienia,
• data wniosku,
• stacja początkowa,
• stacja końcowa.

Od kafelka poprowadzone są dwie strzałki. Strzałki są dwustronne do kafelka interfejs wymiany danych usługa webservice.

Kafelek poniżej ma tytuł system Smok. Znajdują się w nim następujące informacje:

• identyfikator sterownika,
• numer pociągu,
• stan sygnału GPS,
• szerokość geograficzna,
• długość geograficzna,
• kierunek względem północy,
• prędkość w kierunku zachodnim,
• prędkość w kierunku wschodnim,
• informacja o ruszeniu i zatrzymaniu.

Od kafelka poprowadzone jest sześć strzałek dwustronnych do trzech następujących kafelków

1. Pojazd A wyposażony między innymi w:
   • sterownik ET‑GPS‑GSM,
   • terminal komunikacyjny
2. Pojazd B wyposażony między innymi w:
   • sterownik ET‑GPS‑GSM,
   • terminal komunikacyjny.
3. Pojazd C wyposażony między innymi w:
   • sterownik ET‑GPS‑GSM,
   • terminal komunikacyjny.

System $\text{SMOK}$ umożliwia również integrację z systemem $\text{SEPE}$ (System Ewidencji Pracy Eksploatacyjnej). Dzięki zainstalowanym w lokomotywach modułom lokalizacji i integracji z systemem $\text{SEPE}$ transmitowane są informacje dotyczące położenia pociągu, a z systemu $\text{PLK}$ przekazywane są informacje dotyczące rozkładu jazdy.

Podstawowym elementem systemu $\text{SMOK}$ jest sterownik $\text{GPS}$ zamontowany w lokomotywie. Sterownik ten rejestruje dane o położeniu, prędkości i kierunku pojazdu szynowego, a także dane z czujników i interfejsów. Na podstawie zebranych informacji generowane są różne raporty, a także możliwe jest śledzenie pojazdów szynowych dzięki specjalnym aplikacjom. Wystarczy użyć dowolnej przeglądarki internetowej lub zestawu programów zainstalowanych na komputerze: $\text{GPS}$ Monitor i Rejestr $\text{GPS}$. Dane rejestrowane przez system $\text{SMOK}$ mogą być generowane w postaci wykresów lub tabel. Moduł do monitorowania parametrów pracy lokomotywy zgłasza m.in. informacje o uruchomieniu kabiny, ustawieniu nastawnika jazdy, hamowaniu, zasilaniu radiotelefonu, użyciu przycisku czujności, a także przesyła komunikaty dotyczące działania syren pneumatycznych, ilości paliwa w zbiornikach, jego zużycia, mocy trakcyjnej czy ciśnienia w głównym przewodzie hamulcowym. Z magistrali $\text{CAN}$ można odczytać różne dane operacyjne i zapisać je  w systemie $\text{SMOK}$.

W celu precyzyjnego określania pozycji pojazdu w sposób zdalny konieczny jest montaż zespołu urządzeń jednokierunkowej łączności satelitarnej (odbiorniki satelitarnego sygnału $\text{GPS}$) oraz urządzeń do transmisji danych (modemy $\textbf{GPRS}$ służące do dwukierunkowej transmisji informacji w technologii $\text{GSM}$). Systemy te umożliwiają przesyłanie danych identyfikujących i lokalizujących tabor kolejowy z dowolnego miejsca objętego sygnałem satelitarnym $\text{GPS}$ oraz zasięgiem sieci $\text{GSM}$.

Powrót na górę strony1Powrót na górę strony

Kamery w obrębie lokomotywy

System monitoringu stanowi rodzaj „czarnej skrzynki” pojazdu kolejowego, dlatego bardzo ważna jest rejestracja istotnych szczegółów obrazu. Kamera powinna być dobrej jakości, rejestrować sygnały wyświetlane na semaforach, przestrzeń przed pojazdem oraz położenie zwrotnicy. Kamera powinna być zainstalowana w każdej kabinie maszynisty.

Cały monitoring szlaku składa się również z:

• systemu odpornego na wstrząsy i uderzenia rejestrującego obraz i dźwięk na dyskach $\text{SSD}$,

• modułu diagnostycznego, który pozwala monitorować online poprawność jego pracy,

• modułu $\text{GPS}$ zapisującego prędkość i pozycje pojazdu kolejowego.

System monitoringu zapewnia odporność na zakłócenia elektromagnetyczne oraz ciągłość pracy w momencie awarii zasilania. System $\text{VoD Rail}$ poprawia bezpieczeństwo danych i zabezpiecza informacje przed manipulacjami pracowników. Dzięki niemu możliwe jest zdalne zabezpieczanie fragmentu nagrania przed ponownym nadpisaniem, zdalne pobranie fragmentu danego nagrania z wybranego pojazdu oraz zintegrowanie systemu z innymi systemami raportowania, audytu czy bezpieczeństwa.

System monitorowania jest standardem zarówno we wszystkich nowo budowanych pojazdach szynowych, jak i w starszych modernizowanych pojazdach. Parametry i możliwości kamer stanowią klucz do odpowiedniej jakości uzyskanego obrazu. Oprócz funkcji rejestracji torów i ogólnego monitoringu wnętrza pojazdów szynowych coraz większą popularnością cieszą się kamery lustrzane, kamery monitorujące wnętrze kokpitu, kamery pantografowe oraz kamery intercomu. Ważną kwestią w systemach monitoringu jest dynamiczna zmiana światła, np. podczas wjeżdżania do lub wyjeżdżania z tunelu. W takich przypadkach rejestrowany obraz chwilowo traci ostrość, co może stanowić istotną barierę dla późniejszej analizy zapisu obrazu w sytuacji ewentualnej awarii drogi. Tutaj zastosowanie może znaleźć najnowszy model kamery $\text{Vport P16}$ przeznaczony dla taboru szynowego. Dzięki zaawansowanej optyce oraz wysokiej klasie systemów $\text{DNR}$ (Digital Noise Reduction) oraz $\text{WDR}$ (Wide Dynamic Range) kamera zapewnia ciągły, płynny obraz wysokiej jakości. Posiada również funkcję day & night.

Kolejnym elementem systemu monitoringu pojazdów szynowych są kamery lustrzane montowane na zewnątrz pojazdu. W efekcie często narażone są na ekstremalne warunki środowiskowe (deszcz, zmiany temperatury). Dlatego często stosuje się kamerę $\text{Moxa Vport P06}$ przystosowaną do pracy w zakresie od $-40$ do $70^\circ\text C$. Maszynista otrzymuje płynny obraz sytuacji wokół pojazdu szynowego dzięki możliwości odświeżania rejestrowanego obrazu, co ma duży wpływ na bezpieczeństwo pasażerów podczas podróży. Monitorowanie stanu pantografów pozwala na diagnozę i analizę przyczyn ewentualnych problemów. Nagrana dokumentacja filmowa, często wykorzystywana jako materiał dowodowy, pozwala na bardzo dokładne opisanie kluczowych wymagań w zakresie stosowanych kamer w systemach wizyjnych taboru.

W systemie $\text{SMOK}$ istnieje możliwość nagrywania wysokiej jakości materiału audio‑wideo z toru pojazdu szynowego. Takie nagranie jest przechowywane na cyfrowych nośnikach pamięci, a zarejestrowany obraz jest zsynchronizowany z czasem tachografu. Kamera rejestruje obraz przed i z tyłu lokomotywy, a mikrofon zapisuje głos z kabiny. Promiennik podczerwieni pozwala na rejestrację obrazu w warunkach słabego oświetlenia, np. w nocy.

Powrót na górę strony1Powrót na górę strony

System rejestracji przebiegu licznika kilometrów

Wśród systemów nawigacji pojazdów szynowych można wyróżnić system rejestracji odległości. Liczniki kilometrów są prostymi i stosunkowo niedrogimi rozwiązaniami, które pozwalają zoptymalizować częstotliwość konserwacji wagonów towarowych. W tym celu na pokrywie łożyska zestawu kołowego zamontowany jest enkoder, który umożliwia bezdotykowy pomiar obrotów. Enkoder jest czujnikiem kontroli ruchu. Pozwala precyzyjnie określić położenie części maszyny, kąt obrotu, prędkość, przyspieszenie, kierunek ruchu, a także zmierzyć odległość. Enkoder jest nie tylko przetwornikiem obrotowym, ale także elementem systemu automatyki, przekazującym szeroki zakres informacji serwisowych i diagnostycznych, które decydują o żywotności maszyn używanych na kolei. Zapisane informacje mogą być odczytywane za pomocą technologii $\text{RFID}$ przez $\text{USB}$ do systemu $\text{ERP}$ lub programu konserwacyjnego w celu dalszego przetwarzania. Enkoder uzyskuje wymaganą moc z obrotu wału rejestratora danych, dlatego nie są potrzebne żadne źródła zasilania.

Wdrożenie wagonowych liczników przebiegu w PKP PLK. Do końca $2015$ roku w  wagonach zainstalowano system liczników kilometrów. Dzięki wykorzystaniu technologii  użytkownicy systemu mogą na bieżąco monitorować przebieg kilometrowy wagonów, ponadto są one automatycznie zapisywane na serwerze w postaci pliku, dzięki czemu wspomagają proces przechowywania.

Powrót na górę strony1Powrót na górę strony

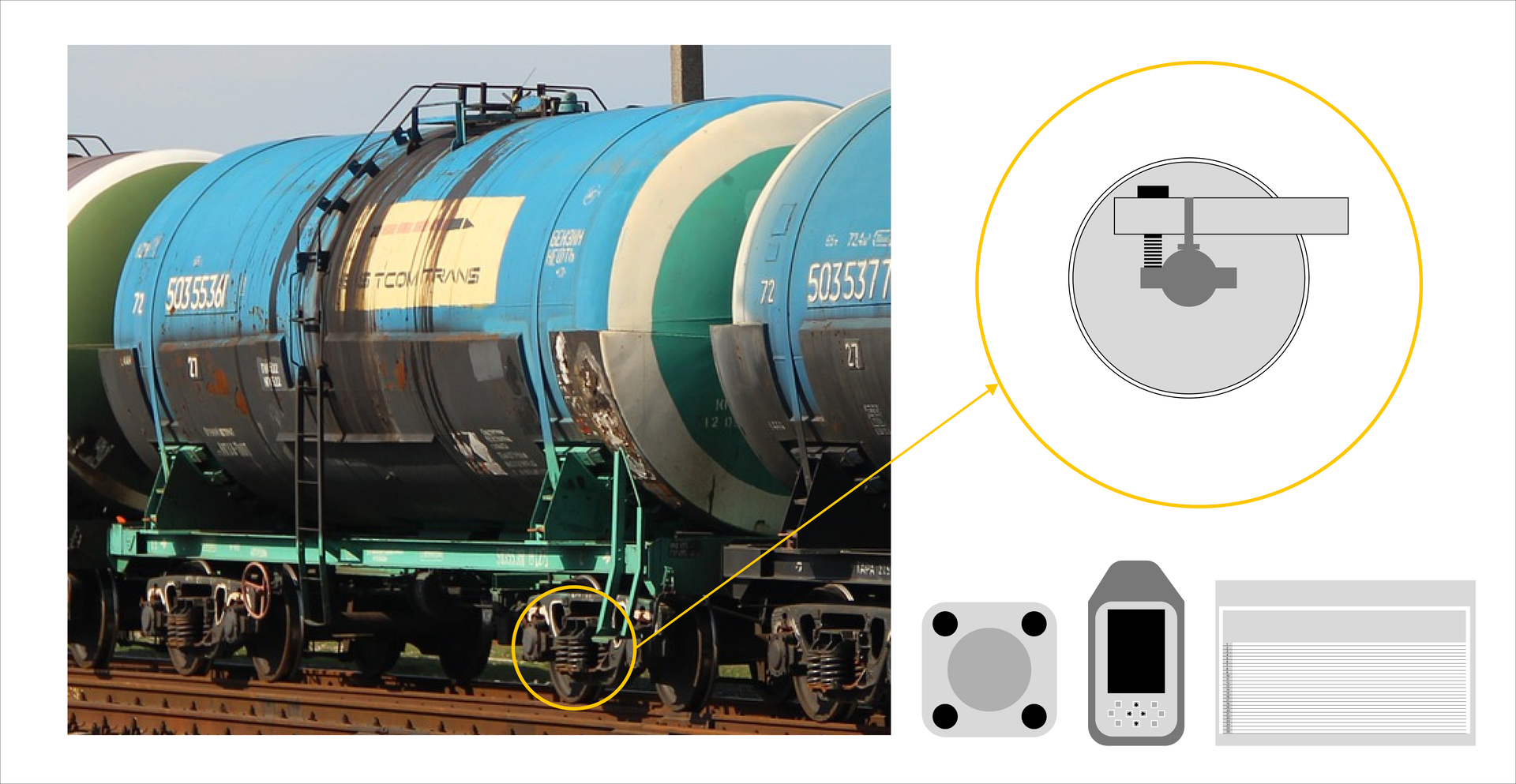

Propozycja systemu rejestracji przebiegu Lenord + Bauer

RGJwkOAAQJffq

Ilustracja przedstawia system rejestracji przebiegu Lenord + Bauer. Z lewej strony widać zdjęcie wagonu z cysterną. Na zdjęciu kółkiem zaznaczony jest element podwozia przy kole. Po prawej widoczny jest schemat zaznaczonego elementu a poniżej niego są rysunki trzech urządzeń rejestracji przebiegu.

Powrót na górę strony1Powrót na górę strony

Wybrane przedsiębiorstwa z branży kolejowej korzystające z systemu SMOK

R1b6mO6fpS3Sa

Ilustracja przedstawia mapę Polski z wybranymi na niej punktami, które informują nas w jakim mieście znajdują się dane przedsiębiorstwa z branży kolejowej które korzystają z systemu SMOK. Najwięcej miast zaznaczonych jest w południowej części Polski, w województwach śląskim i małopolskim. Przykładowe miasta zaznaczone na mapie: Warszawa, Poznań, Częstochowa, Rybnik, Katowice, Kraków, Nowy Sącz, Zamość, Gdańsk, Gdynia.

Powrót na górę strony1Powrót na górę strony

Odbiorniki satelitarne systemu $\textbf{GPS}$ i transmisji danych $\textbf{GPRS}$

Zamontowany w lokomotywie zestaw osprzętu umożliwia transmisję danych określających położenie lokomotywy z dowolnego miejsca objętego sygnałem $\text{GPS}$ oraz zasięgiem sieci $\text{GSM}$. Satelitarny system śledzenia pociągów pozwala na ewidencję i zarządzanie taborem oraz pomaga w zarządzaniu działaniami operacyjnymi. Co ważne, nie wymaga korzystania z innych kanałów informacyjnych. Modułowość systemu pozwala na jego rozbudowę o dodatkowe funkcje:

• zarządzanie taborem, optymalizacja jego użytkowania oraz bardziej efektywne wykorzystanie informacji o położeniu taboru,

• bieżąca i dokładna informacja o nawigowaniu pociągów, łatwa do przetwarzania i wizualizacji,

• możliwość bezpośredniego powiadamiania pasażerów o ruchu pociągów w czasie rzeczywistym,

• usprawnienie pracy dyspozytorów spółki, dyspozytorów trakcyjnych i dyspozytorów drużyn konduktorskich,

• zbieranie danych o ruchu pociągów na wszystkich liniach kolejowych,

• przesyłanie alertów o sytuacjach awaryjnych i nieprawidłowościach w  ruchu kolejowym.

Powrót na górę strony1Powrót na górę strony
