Topographic map (or simply a planplanplan) is a detailed cartographic image of a relatively small area (e.g. a city/town), presented on a plane with cartographic symbols, using a large scale (usually, from ca. 1:10,000 for little towns or their section to ca. 1:20,000 for large cities or conurbations). A plan covers up so small section of the Earth’s surface that it may be considered a midplane, thus nullifying a need to use map projectionmap projectionmap projection in this case. Mostly, a system of geographical coordinates is not drawn on a plan.

A bit lower scales (from 1:10 000 to 1:200 000) are usually used in topographic mapstopographic maptopographic maps. They are detailed maps presenting land morphology and land cover, waters, roads, railways, buildings, administrative borders, country borders etc. These maps have topographic grid plotted all over.

Rz28yAmX6hRYv

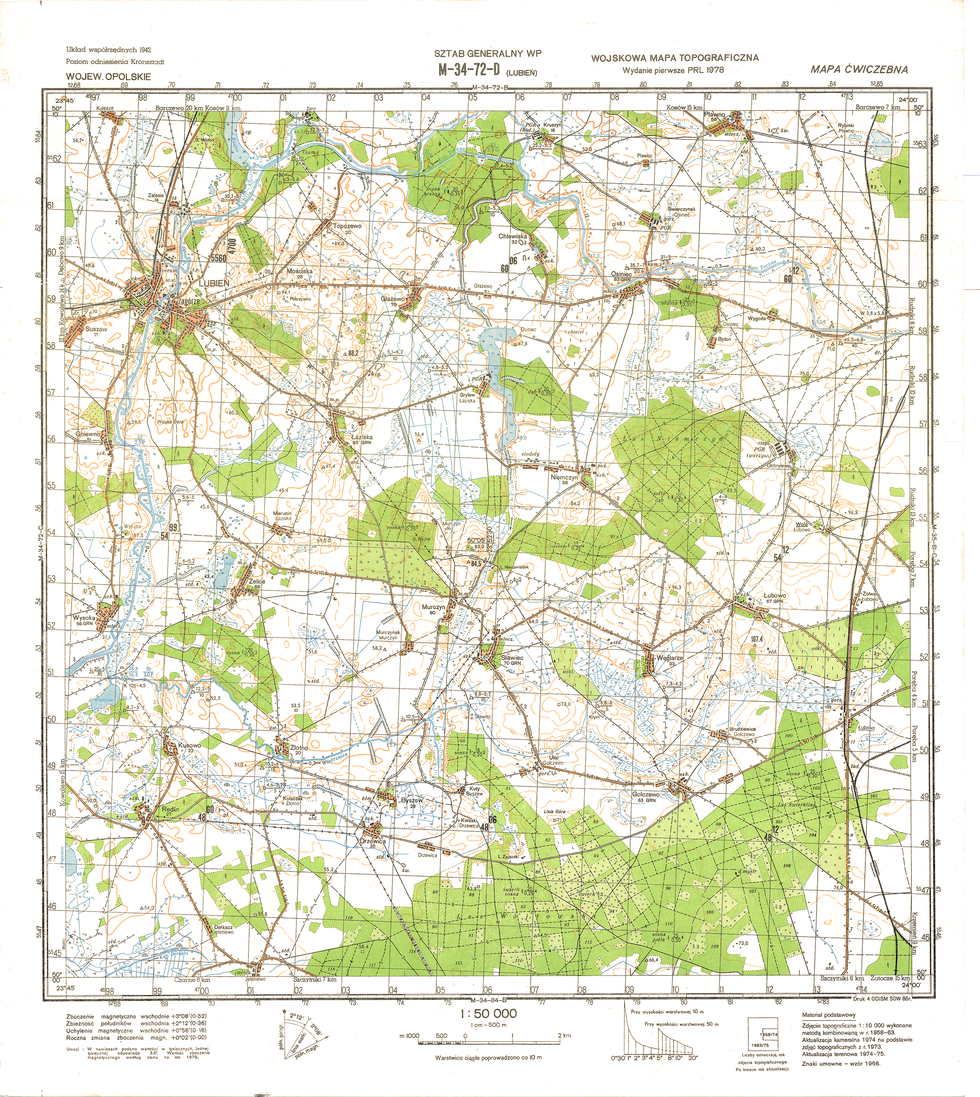

Ilustracja przedstawia przykładową mapę topograficzną. Zaznaczono lasy, rzeki, poziomice, zbiorniki wodne. Linie podwójne to drogi. Pojedyncze, cieńsze linie to drogi gruntowe. Grube linie to koleje. Na mapie jest siatka dzieląca całą mapę na małe kwadraty. Każdy kwadrat ma bok o długości jednego kilometra w terenie, dlatego siatka nazywa się siatką kilometrową. Dookoła mapy znajduje się ramka podzielona na krótkie fragmenty, przy granicy których opisana jest długość i szerokość geograficzna co jedną minutę. Na dole znajdują się różne objaśnienia, a wśród nich podziałka liniowa. Na górze mapy znajduje się oznaczenie literowo-cyfrowe wskazujące, który to arkusz mapy topograficznej.

Similar scale is used for tourist mapstourist maptourist maps which present information about objects relevant from the point of view of a tourist, such as interesting natural and cultural objects, tourist routes, mountain huts, camp sites, post offices etc.

R2z7Cl4f7zqG5

Zdjęcie przedstawia mapę turystyczną Kampinoskiego Parku Narodowego. Mapa ma kształt prostokąta. Mapa trzymana jest za boki, widać dwie dłonie po lewej i prawej stronie mapy. Dłuższe boki ułożone są poziomo. W lewym górnym rogu znajduje się legenda. Obok legenda przedstawiona jest w powiększeniu. Widać skalę - jeden do sześćdziesięciu pięciu tysięcy. Na mapie kolorowe przerywane linie oznaczają szlaki turystyczne. Na mapie zaznaczone jeziora, stawy i rzeki. Ponadto pola uprawne i tereny leśne. Szczyty są nazwane oraz podana jest liczba metrów opisanego wzniesienia. Cała mapa pokryta jest liniami, które ułożone są w formie pętli. Linie mają kształt falisty. Są to poziomice. Im mniejsza odległość między liniami tym powierzchnia terenu jest bardziej stroma.

Lower scales – in comparison to topographic maps – are used for overview mapsoverview mapoverview maps (a scale below 1:200,000) which depict countries, continents or their parts. These maps show relevant components of land cover – such as rivers, lakes, swamps, major cities, railways, roads, country borders, altitude points. Usually, the aforementioned elements of the map contents are presented over an image of land sculpture, projects with application of contour lines and colours specific for hypsometric scale. It is customary to call such maps physical maps or general geographic maps.

Another criterion for map categorisation may be classification due to the map contents. This classification demands separation of two major groups:

• general geographical mapsgeneral geographical mapsgeneral geographical maps;

• thematic maps;

General geographic maps display spatial relations between selected geographic phenomena. Most frequently, these maps present: land morphology, hydrography (meaning all waters, such as rivers, lakes, seas, swamps etc.), civil structures, roads, railways or borders.

Thematic maps present a specific phenomenon or a certain item (or sometimes a few issues from a specific field). These may be further classified into two groups:

• natural geographic maps, such as climatic, geological or soil maps etc.;

• social and economic maps, such as demographic maps, which are related to population, transport, tourist traffic, industry, history etc.

Due to the scale magnitude, maps can be classified to three groups:

• large scale maps (with scales above 1:200,000, such as real estate plans, city plans, topographic maps, tourist maps);

• medium scale maps (with scales from 1:200,000 to 1:1,000,000, such as route maps, overview maps, general geographic maps and thematic mapsthematic mapsthematic maps with higher scales);

• low scale maps (with scales below 1:1,000,000, such as overview maps, general geographic maps and thematic maps with lower scales, continent maps, world maps);

R1BxA0tSOymgj

Ilustracja przedstawia przyrodniczą mapę tematyczną Polski ze średnimi rocznymi opadami. Najwyższe sumy opadów, czyli powyżej 1400 mm oraz w przedziałach między 1000 a 1200 i 1200 a 1400, są na południu Polski. Województwo pomorskie i zachodnio-pomorskie – między 700 a 900. Najmniejsze sumy opadów Polska centralna – pomiędzy 550 a 700. Dwa miejsca – powyżej Warszawy i na północny-zachód od Poznania sumy opadów poniżej 500 mm.

Ilustracja przedstawia przyrodniczą mapę tematyczną Polski ze średnimi rocznymi opadami. Najwyższe sumy opadów, czyli powyżej 1400 mm oraz w przedziałach między 1000 a 1200 i 1200 a 1400, są na południu Polski. Województwo pomorskie i zachodnio-pomorskie – między 700 a 900. Najmniejsze sumy opadów Polska centralna – pomiędzy 550 a 700. Dwa miejsca – powyżej Warszawy i na północny-zachód od Poznania sumy opadów poniżej 500 mm.

RestZU1RHJn0q

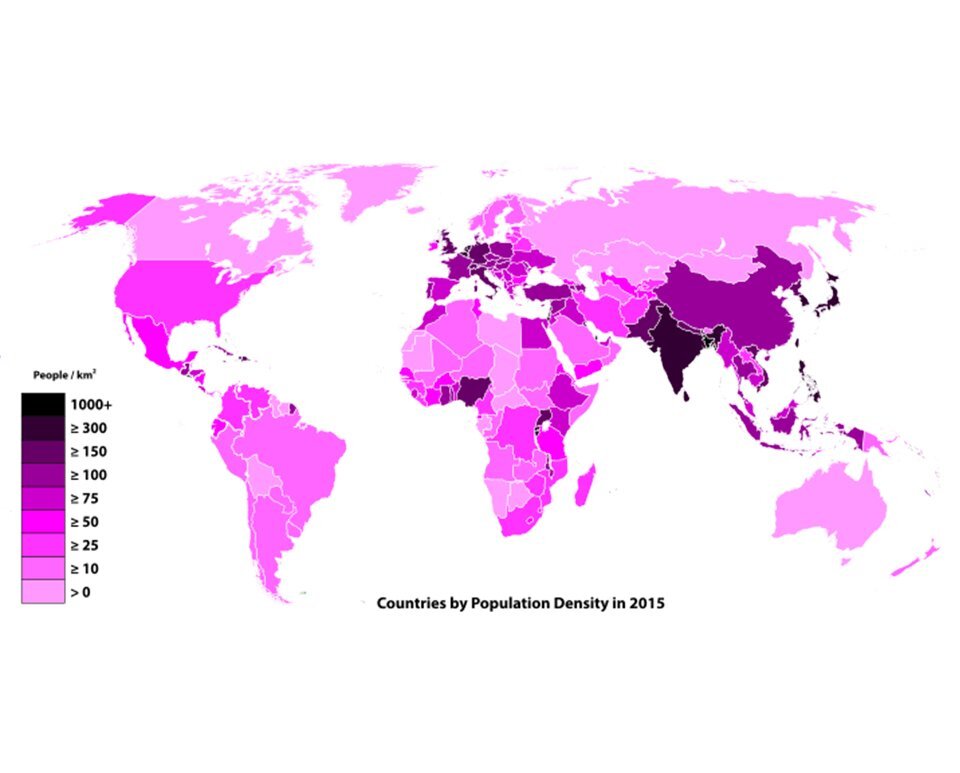

Grafika przedstawia mapę zaludnienia świata. Na mapie ukazane są wszystkie kontynenty, na których wskazano gęstość zaludnienia. Gęstość zaludnienia określona jest w ilości osób na kilometr kwadratowy. Z mapy wynika, że największa gęstość zaludnienia jest na subkontynencie indyjskim, w Japonii i w Europie. Najwięcej niezaludnionych terenów można spotkać między innymi w Kanadzie, na Grenlandii, w Azji, Australii.

Keywords

map, scale, topographic plan
