Montaż zbrojenia oraz układania zbrojenia w deskowaniu lub formie
BUD.01. Wykonywanie robót zbrojarskich i betoniarskich - Betoniarz‑zbrojarz 711402
Układ zbrojenia belki żelbetowej
WIZUALIZACJA 3D
Spis treści - wizualizacja
1. Belka żelbetowa1. Belka żelbetowa
2. Materiały pomocniczne2. Materiały pomocniczne
Pręty pomocnicze - strzemionaPręty pomocnicze - strzemiona
Pręty głównePręty główne
Wykaz zbrojeniaWykaz zbrojenia
1. Belka żelbetowa
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D9QToQjea

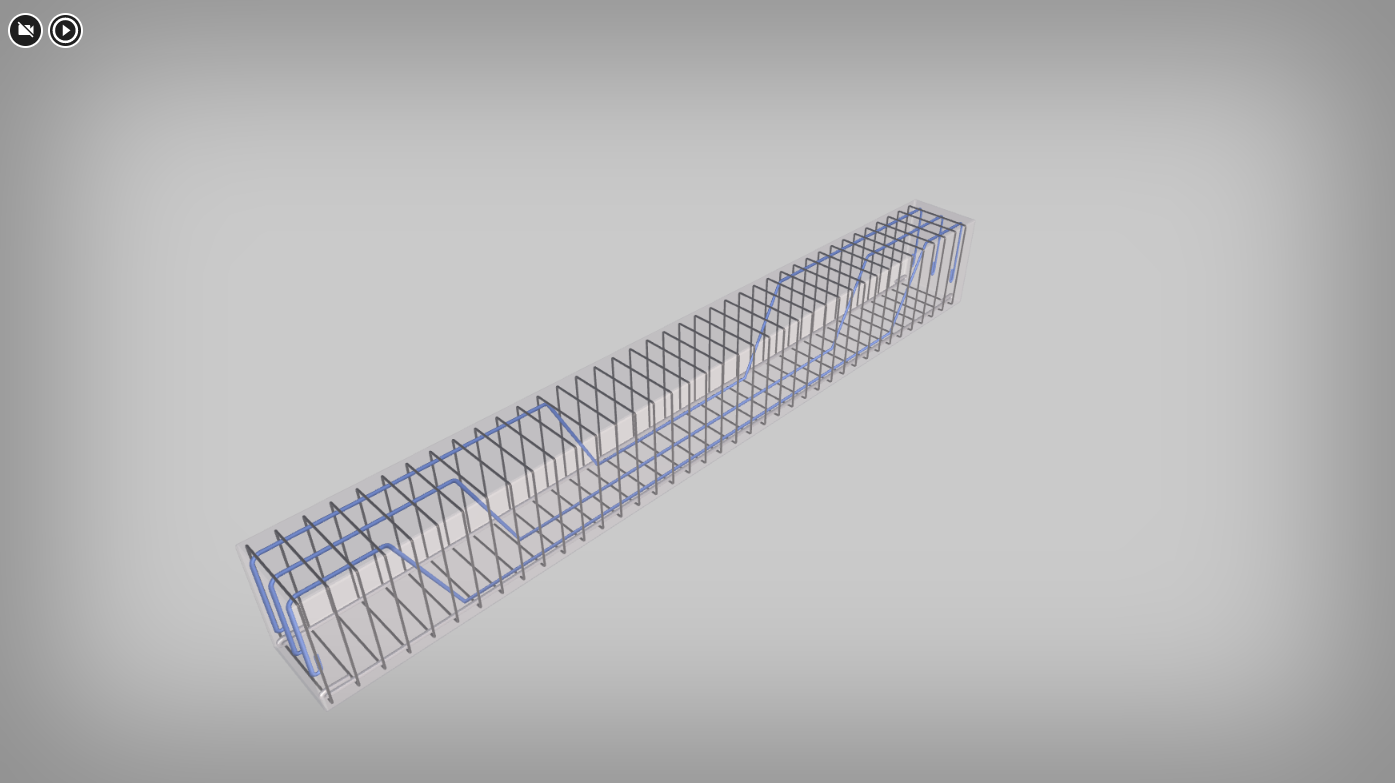

Wizualizacja trzy de przedstawia układ zbrojenia belki żelbetowej. Umożliwia obserwację obiektu z zewnątrz, z perspektywy obserwatora obchodzącego obiekt wokół, z góry i od dołu. Zaprezentowano na niej zbrojenie belki, które składa się z prętów głównych umieszczonych wzdłuż belki i połączonych za pomocą prętów pomocniczych, tworzących kwadratowe ramki. Zakończenia prętów głównych zostały zagięte do środka.
Nagranie dostępne pod adresem https://zpe.gov.pl/a/D9QToQjea
Nagrania audio są tożsame z treścią opisów.
Belki posiadają zazwyczaj przekrój prostokątny lub teowy w przypadku, gdy łączy się je z płytą żelbetową.
Zaleca się, by wymiary belek prostokątnych i żeber belek teowych zachowały następujące wartości:
· dla szerokości – 180, 200, 250, 300 mm, a dalej co 50 mm,
· dla wysokości – 250, 300 mm i dalej co 50 mm do 800 mm, powyżej 800 mm co 100 mm.
W zbrojeniu belek stosuje się zbrojenie główne w postaci prętów prostych i odgiętych (pod kątem 45°) oraz strzemion. Pręty montażowe, a także pręty przeciwskurczowe (w określonych przypadkach) stanowią zbrojenie pomocnicze.
Średnica zbrojenia głównego belek (wykonanych na budowie) powinna wynosić:
· 8 mm lub więcej dla belek rozciąganych (≥5,5 mm dla prefabrykowanych),
· 12 mm lub więcej dla belek ściskanych (≥12 mm dla prefabrykowanych).
Do podpory powinny być doprowadzone przynajmniej 2 pręty bez odgięć, czyli ¼ prętów zbrojenia przęsłowego.
Belki obustronnie zamocowane opierają się na dwóch podporach.
Zbrojenie belek może być wcześniej przygotowane w zbrojarni, a następnie ułożone w deskowaniu (należy pamiętać o zastosowaniu przekładek dystansowych) i połączone z pozostałymi elementami konstrukcyjnymi. Cięższe szkielety (powyżej 100 kg) umieszcza się za pomocą podnośników lub dźwigów.
Można również wykonać wiązanie szkieletu nad deskowaniem, by w kolejnym kroku opuścić je i ułożyć w deskowaniu. Belki o dużej rozpiętości powinny być montowane bezpośrednio w deskowaniu, podobnie w przypadku zbrojenia złożonego ze zgrzewanych siatek.
Powrót do spisu treściPowrót do spisu treści
2. Materiały pomocnicze
Pręty pomocnicze — strzemiona
Pręty montażowe gwarantują stabilność zbrojenia głównego w czasie montażu i betonowania, natomiast pręty rozdzielcze mają za zadanie utrzymać zbrojenie główne we właściwym miejscu oraz równomiernie rozłożyć obciążenia. Strzemiona umieszcza się prostopadle do prętów głównych. W belkach strzemiona mogą przenosić siły poprzeczne, które występują przy podporach.
Średnica strzemion powinna wynosić co najmniej 4,5 mm w przypadku belek wykonywanych na budowie i 3 mm w belkach prefabrykowanych oraz nie mniejsza niż 0,2 średnicy zbrojenia podłużnego.
Strzemiona mogą być pojedyncze lub podwójne. Te drugie mają zastosowanie, kiedy szerokość belki jest większa niż 350 mm, a w strefie rozciąganej znajduje się więcej niż 3 pręty.
Warunki maksymalnego rozstawu ramion:
· w kierunku podłużnym powinien wynosić 0,75 d (d to wysokość użyteczna przekroju mierzona od górnej krawędzi belki do środka ciężkości dolnego zbrojenia nośnego) lub mniej,
· w kierunku poprzecznym powinien być równy d lub mniejszy albo wynosić 600 mm lub mniej.
Rozstaw strzemion prostopadłych do osi podłużnej belki nie powinien przekraczać ¾ wysokości belki. Strzemiona powinny być zagęszczone przy podporach.
Powrót do spisu treściPowrót do spisu treści
Pręty główne
Nagranie dostępne pod adresem https://zpe.gov.pl/a/D9QToQjea
Nagranie audio jest tożsame z treścią opisu.
Pręty główne (nośne) przejmują siły rozciągające i ściskające, działające na dany element konstrukcyjny, dlatego ich funkcja jest najistotniejsza w konstrukcjach żelbetowych; pręty te mogą być proste lub odgięte.
Średnica zbrojenia głównego belek (wykonanych na budowie) powinna wynosić:
· 8 mm lub więcej dla belek rozciąganych (≥5,5 mm dla prefabrykowanych),
· 12 mm lub więcej dla belek ściskanych (≥12 mm dla prefabrykowanych).
Do podpory powinny być doprowadzone przynajmniej 2 pręty bez odgięć, czyli ¼ prętów zbrojenia przęsłowego.
Powrót do spisu treściPowrót do spisu treści
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/D9QToQjea

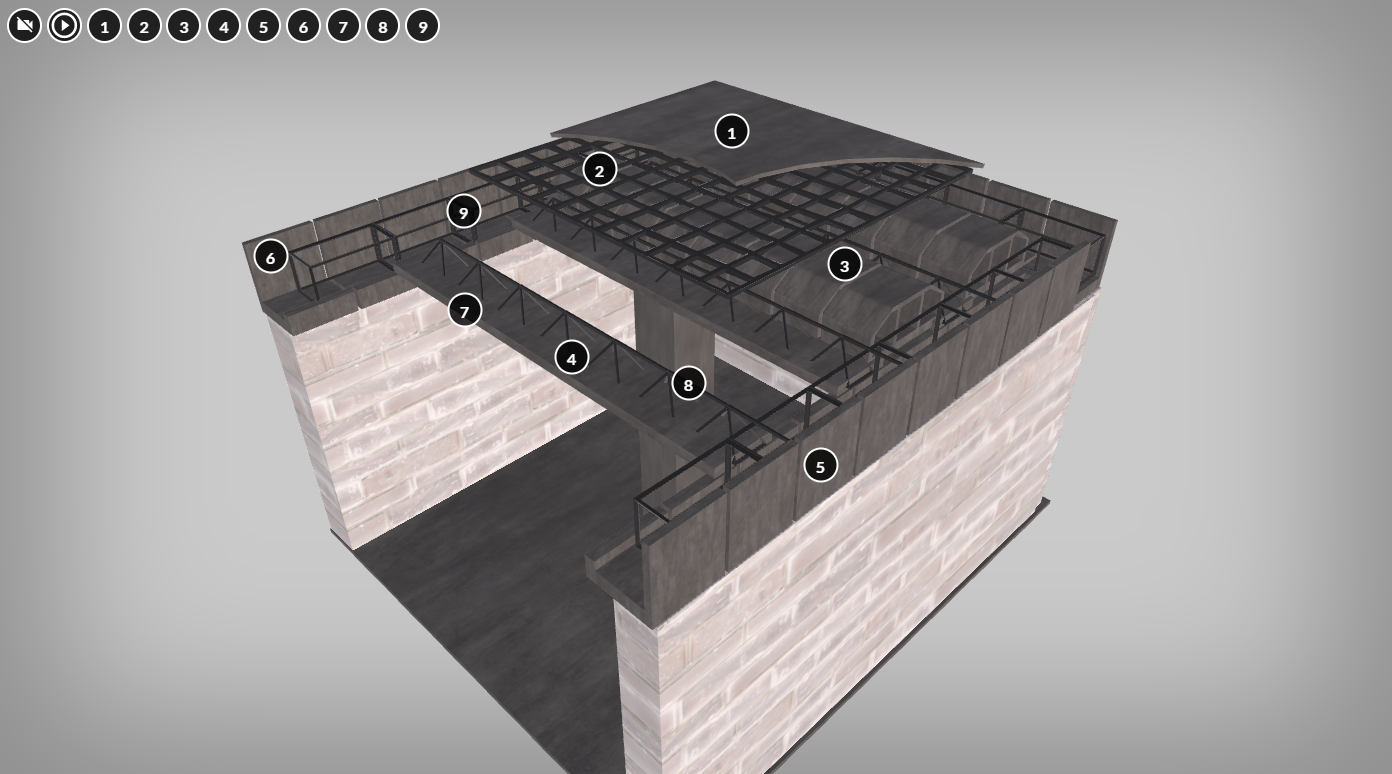

Wizualizacja trzy de przedstawia układ zbrojenia belki żelbetowej. Umożliwia obserwację obiektu z zewnątrz, z perspektywy obserwatora obchodzącego obiekt wokół, z góry i od dołu. W lewym górnym rogu oraz przy elementach wizualizacji umieszczono po dziewięć znaczników z cyframi. Po kliknięciu przycisku wyświetla się ramka z podpisem danego elementu. Zaprezentowano na niej zbrojenie belki osadzonej na konstrukcji ściany nośnej. Konstrukcje belek ułożone są poziomo, równolegle do siebie. Zbrojenie to składa się z prętów głównych, umieszczonych wzdłuż i połączonych za pomocą prętów pomocniczych tworzących kwadratowe ramki. Treść nagrań jest tożsama z opisami. 1. Nadbeton 2. Siatka zbrojenia przypodporowa 3. Zbrojenie żebra rozdzielczego 4. Podpora montażowa 5. Zbrojenie wieńca 6. Kształtka zewnętrzna KZE 7. Belka rozporowa 8. Pręty pomocnicze – strzemiona 9. Pręty główne
Powrót do spisu treściPowrót do spisu treści
Powrót do spisu treściPowrót do spisu treści
Wykaz zbrojenia
