Obiekt, element, układ

Obiektem, któremu przypisujemy jakąś własność, może być każdy wytwór sztuczny np. maszyna, urządzenie lub naturalny, który posiada określone cechy.

W zależności od przyjętego punktu widzenia, rozpatrywany obiekt można traktować jako układ lub jako element większego układu. Przykładem układu może być obiekt mechaniczny, którego elementami są zespoły i podzespoły, części maszynowe, płyty eksploatacyjne. Obiekt ten może być elementem większego układu, którym jest infrastruktura techniczna.

R1bg0JFxy3hKS

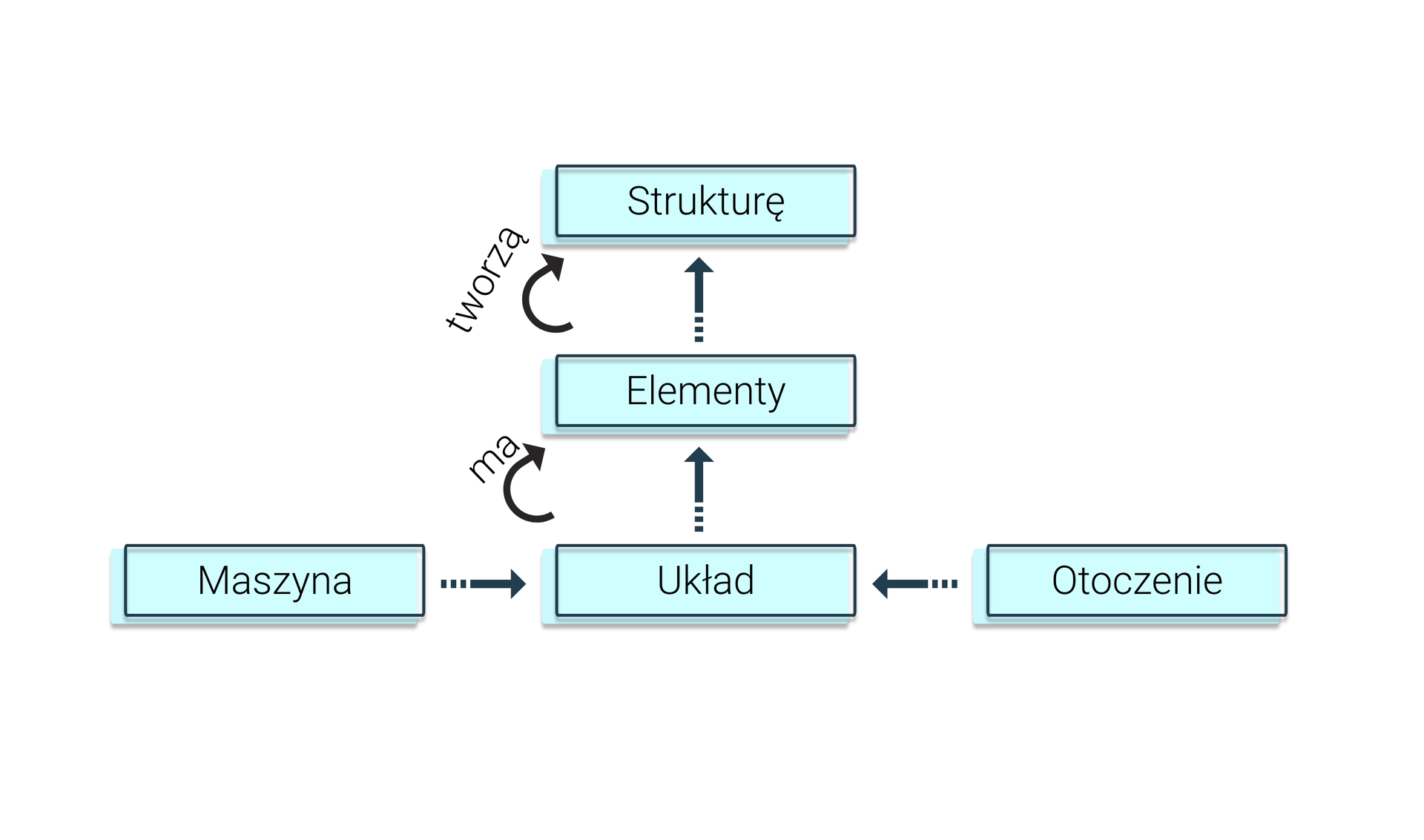

Grafika przedstawia schemat składający się z pięciu niebieskich prostokątów. Na dole schematu znajdują się trzy podpisane kolejno od lewej strony jako Maszyna, Układ oraz Otoczenie. Od prostokąta z napisem Maszyna poprowadzona jest strzałka z grotem skierowanym w stronę prostokąta z napisem Układ. Od Prostokąta z napisem Otoczenie poprowadzona jest strzałka z grotem również skierowanym w stronę Układu. Od elementu podpisanego jako Układ poprowadzona jest strzałka z grotem skierowanym do góry do prostokąta z napisem Elementy. Między nimi widać drugą zagiętą strzałkę skierowaną do góry z napisem Ma. Układ ma Elementy. Od prostokata podpisanego jako Elementy poprowadzona jest strzałka z grotem skierowanym do góry do prostokąta z napisem Strukturę. Między nimi znajduje się zagięta do góry strzałka z napisem Tworzą. Elementy tworzą Strukturę.
Element i układ
Źródło: GroMar sp. z o. o., licencja: CC BY-SA 3.0.

Urządzenie jest synonimem dla terminów: sprzęt techniczny, środek trwały, układ techniczny, narzędzie, przyrząd, maszyna, aparat, aparatura, automat, instrument, mechanizm, agregat, instalacja, zestaw techniczny, wyposażenie, sprzęt itp. W urządzeniach wyróżnia się podzbiór – maszyny.

Maszyną (urządzeniem mechanicznym, obiektem mechanicznym nazywamy obiekt techniczny zawierający mechanizm lub zespół mechanizmów we wspólnej obudowie, służący do przetwarzania energii lub wykonywania określonej pracy mechanicznej.

Uszeregowanie powyższych pojęć zobrazowano na poniższym rysunku.

RPxcY0BCQmLLT

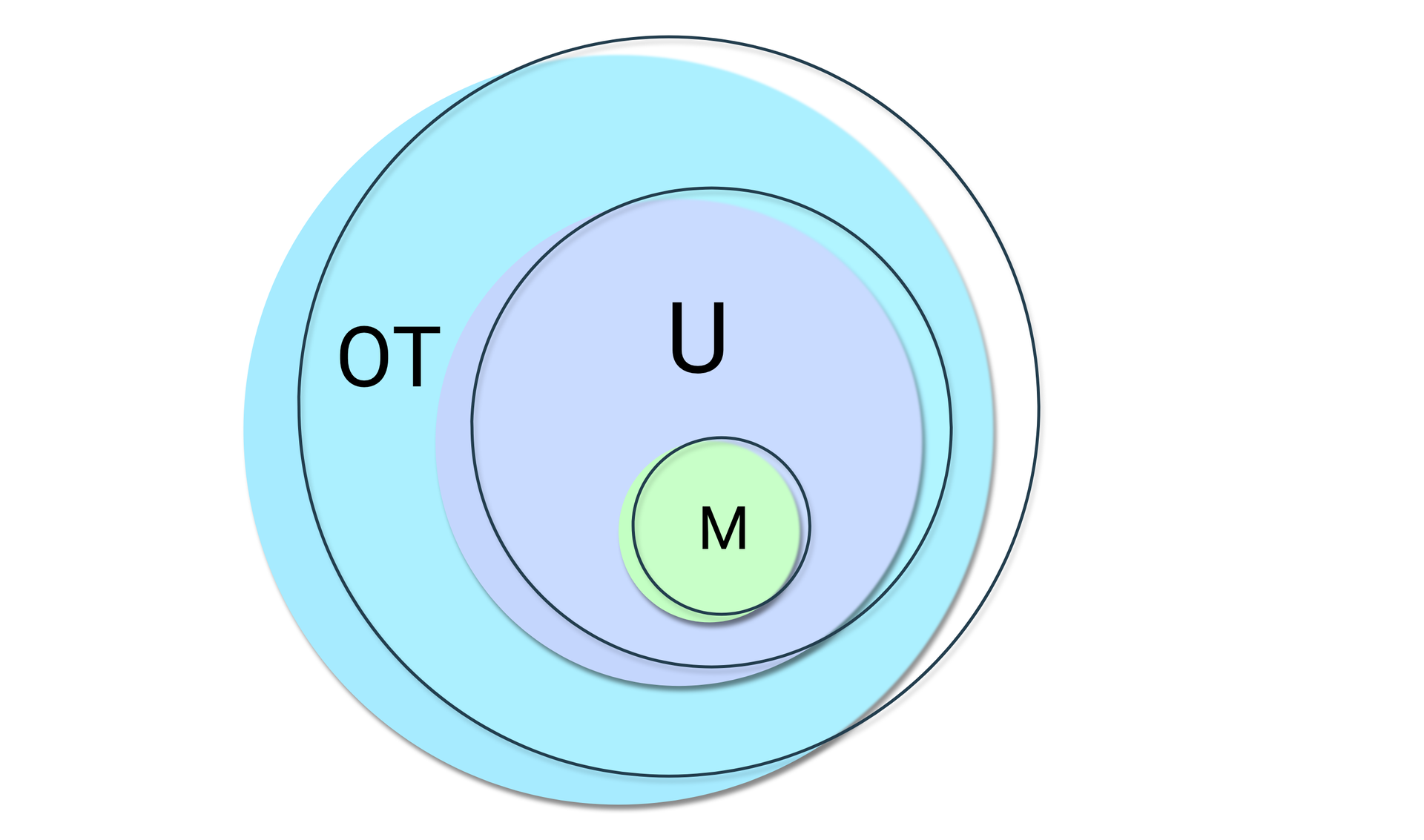

Ilustracja obrazuje graficzne przedstawienie hierarchii pojęć. Widać trzy okręgi w różnych kolorach. Najmniejszy z nich w kolorze zielonym znajduje się wewnątrz średniego okręgu i podpisany jest skrótem, wielką literą M, która oznacza Maszynę. Średni szary okrąg znajdujący się wewnątrz największego okręgu, podpisany jest skrótem, literą U, która oznacza Urządzenie. Największy niebieski okrąg obejmujący pozostałe dwa okręgi podpisany jest skrótem O T. Oznacza on Obiekt Techniczny.
Graficzne przedstawienie hierarchii pojęć:
OT – obiekt techniczny,
U – urządzenie,
M – maszyna
Źródło: GroMar sp. z o. o., licencja: CC BY-SA 3.0.

System i układ

Układy o wysokim stopniu złożoności, które powstały przy udziale człowieka, nazywane są systemami. Maszyny i urządzenia, będące obiektami technicznymi są elementami systemu człowiek + obiekt techniczny + otoczenie.

RZKFVbpuOlAdS1

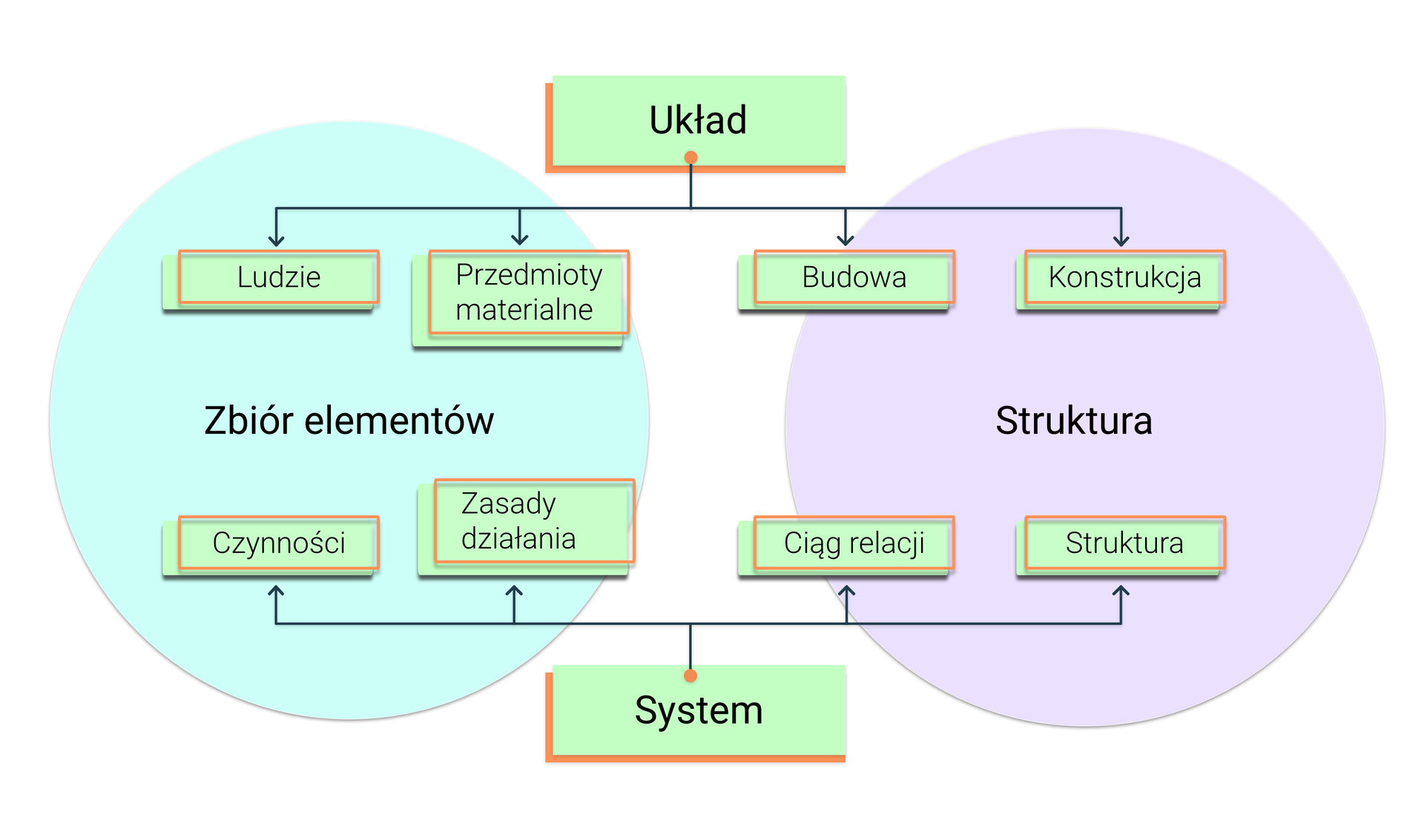

Grafika przedstawia schemat składający się z dwóch okręgów. Niebieski okrąg po lewej stronie podpisany jest jako Zbiór elementów, a fioletowy okrąg po prawej jest podpisany jako Struktura. W górnej części ekranu między okręgami znajduje się zielony prostokąt z napisem Układ od którego odchodzi pozioma linia prowadząca do czterech prostokątów. Idąc od lewej strony grafiki, dwa z nich podpisane jako Ludzie oraz Przedmioty materialne znajdują się wewnątrz niebieskiego okręgu Zbiór elementów. Dwa prostokąty po prawej stronie, podpisane jako Budowa oraz Kontrukcja znajdują się wewnątrz fioletowego okręgu podpisanego jako Struktura. Na dole grafiki, między okręgami, znajduje się zielony prostokąt z napisem System od którego odchodzi do góry pozioma linia prowadząca do czterech prostokątów. Idąc od lewej strony grafiki, dwa z nich podpisane jako Czynności oraz Zadsady działania znajdują się wewnątrz niebieskiego okręgu Zbiór elementów. Dwa prostokąty po prawej stronie, podpisane jako Ciąg relacji oraz Struktura znajdują się wewnątrz fioletowego okręgu podpisanego jako Struktura.
System i układ
Źródło: GroMar sp. z o. o., licencja: CC BY-SA 3.0.
