Dach

Dach to część konstrukcji budynku, która ma za zadanie zabezpieczyć go przed działaniem opadów, wiatru i promieniowania, dlatego musi być wyposażony w izolację wodochronną oraz termiczną. Warstwy te są elementami pokrycia dachu usytuowanego na konstrukcji nośnej. Dachy mogą mieć różne kształty oraz posiadać różne kąty nachylenia. Ze względu na ten ostatni parametr wyróżniamy dachy płaskie (o kącie nachylenia poniżej 12°) oraz dachy spadziste. W tej drugiej kategorii istnieje wiele rodzajów dachów o bardzo zróżnicowanych kształtach.

Podstawową cechą pokrycia dachowego jest jego wodoszczelność. Zapewniają ją kolejne warstwy dachu, jednak kluczowe znaczenie ma tutaj poszycie dachowe oraz szczelność połączeń.

Na rynku budowlanym istnieje ogromny wybór pokryć dachowych. Od lekkich materiałów bitumicznych, takich jak gonty lub papa termozgrzewalna, poprzez blachy i blachodachówki aż do tradycyjnych rozwiązań w postaci dachówki ceramicznej lub cementowej.

W przypadku, gdy dach znajduje się bezpośrednio nad pomieszczeniami użytkowymi, istotnym warunkiem, który musi zapewnić, jest izolacja termiczna. Można ją wykonać z wełny mineralnej, styropianu lub pianki izolacyjnej. Materiał ten powinien być ognioodporny i niepalny, zapewniać, oprócz izolacji termicznej, dźwiękoszczelność, mieć stabilny kształt oraz wytrzymałość mechaniczną.

W naszych warunkach izolację termiczną dachu wykonuje się najczęściej z wełny mineralnej, którą montuje się w dwóch warstwach: pierwsza wypełnia przestrzeń między krokwiami, druga zaś znajduje się pod nimi. Zalecana grubość takiej izolacji to 30 cm. Należy również pamiętać o szczelinie wentylacyjnej oraz wlocie i wylocie powietrza.

Woda może się pojawić w konstrukcji dachu mimo szczelnego poszycia. Powietrze przenikające przez przegrody zewnętrzne może ulec skropleniu w wyniku różnicy temperatur. Dlatego równie istotne jest wykonanie warstwy folii wstępnego krycia, która z jednej strony zatrzymuje wodę przed wnikaniem w izolację termiczną oraz konstrukcję więźby, z drugiej zaś umożliwia odparowanie wody przenikającej z wnętrza domu. Są to folie wysokoparoprzepuszczalne rozciągane na krokwiach. Innym rozwiązaniem jest umieszczenie warstwy papy na pełnym deskowaniu wykonanym z desek lub płyt drewnopochodnych.

W sytuacji, gdy mamy do czynienia z dachem o minimalnym stopniu nachylenia, przyjmuje on formę stropodachu, który z jednej strony pełni wszystkie funkcje dachu, z drugiej zaś stanowi strop nad ostatnią kondygnacja budynku.

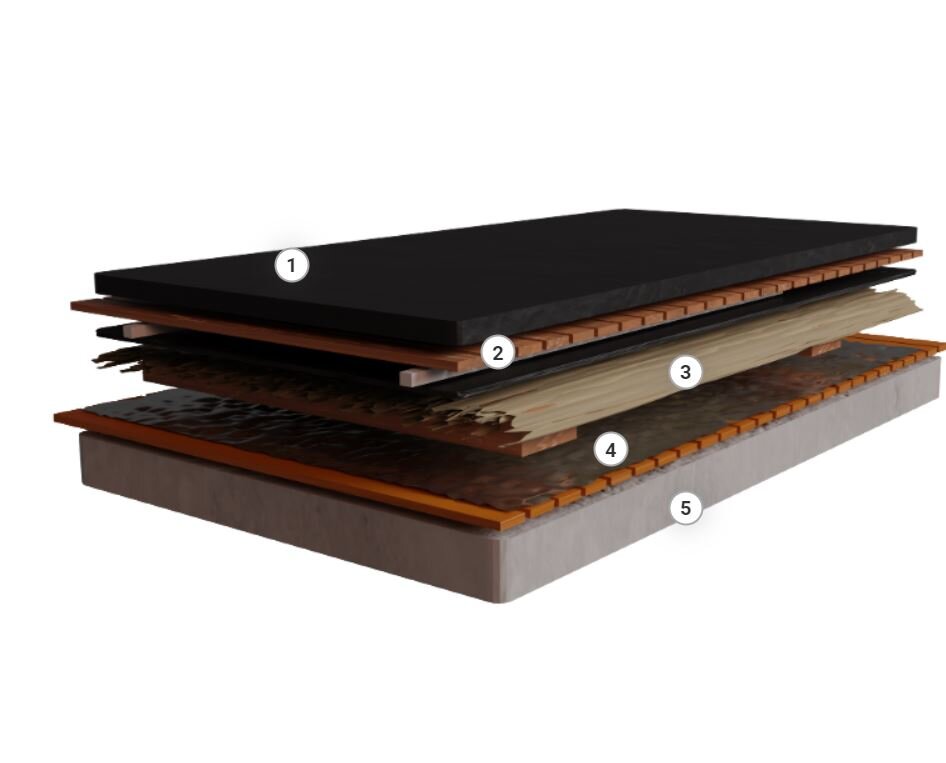

Stropodach również posiada warstwową budowę. Składają się na nią (od dołu):

• konstrukcja nośna,

• warstwa impregnująca,

• warstwa wyrównawcza,

• paroizolacja,

• termoizolacja,

• przestrzeń wentylowana,

• izolacja przeciwwodna.

Biorąc pod uwagę układ warstw, stropodachy możemy podzielić na: stropodachy pełne, odpowietrzone oraz wentylowane. W przypadku stropodachów pełnych istnieją stropodachy tradycyjne oraz odwrócone. W tych ostatnich stosuje się odwróconą kolejność warstw – izolacja przeciwwodna układana jest na podłożu, zaś na niej dopiero termoizolacja.

Izolacja wodochronna stropodachu musi być przede wszystkim wodoszczelna i odporna na wszelkie czynniki zewnętrzne, odporna na uszkodzenia mechaniczne, posiadać dużą trwałość i nie zmieniać właściwości fizycznych w czasie eksploatacji, a przy tym posiadać odporność ogniową oraz możliwość naprawy.

Materiałem wykorzystywanym do wykonania hydroizolacji są papy bitumiczne układane jedno- lub dwuwarstwowo, membrany dachowe oraz pokrycia bezspoinowe.

• Powrót do spisu treścisPowrót do spisu treści

Ściany zewnętrzne

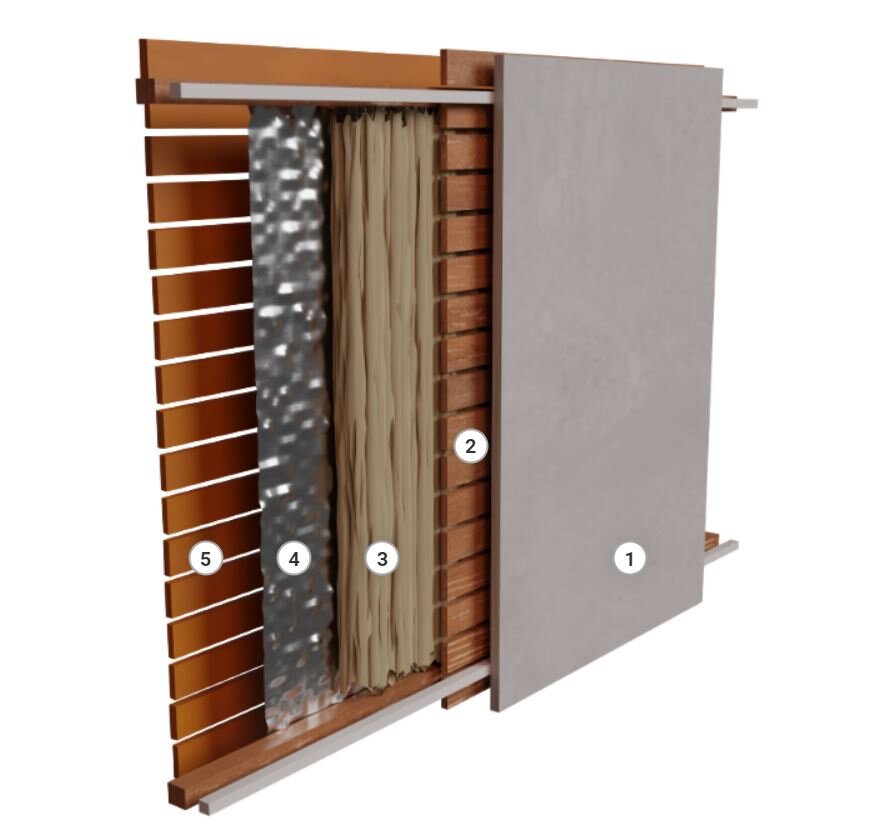

Ściana zewnętrzna to podstawowa przegroda pomiędzy otoczeniem a wnętrzem. Zapewnia stałe warunki panujące wewnątrz budynku – temperaturę i wilgotność oraz zabezpiecza przed zmiennymi warunkami panującymi na zewnątrz. Ściany zewnętrzne mogą powstawać w technologii murowanej, drewnianej lub prefabrykowanej. Do wznoszenia ścian murowanych używa się bloczków z betonu komórkowego, pustaków ceramicznych lub silikatowych. W technologii murowanej mamy do czynienia ze ścianą jednowarstwową lub wielowarstwową.

• Powrót do spisu treścisPowrót do spisu treści

Fundamenty

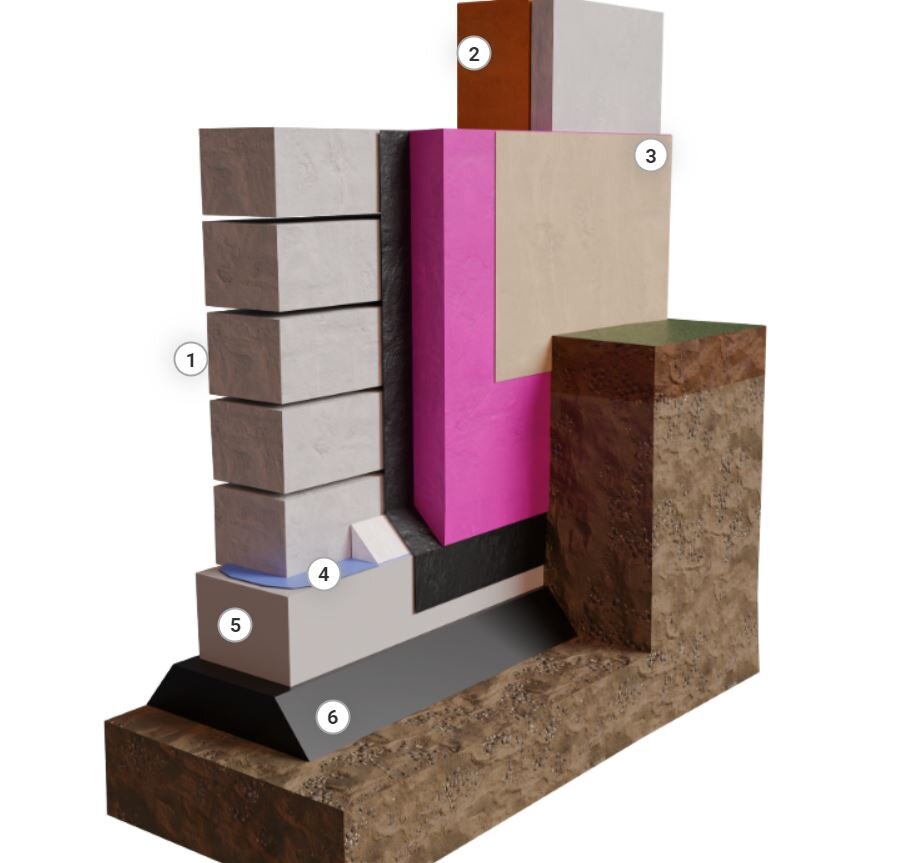

Izolacja przeciwwodna zabezpiecza te części budynku, które znajdują się poniżej zwierciadła wody gruntowej. Do wykonania takiej izolacji można użyć wodoszczelnych zapraw cementowych wzbogaconych żywicami syntetycznymi, emulsji i roztworów asfaltowych w postaci lepików oraz mas bitumicznych, materiałów betonitowych, folii hydroizolacyjnych lub papy.

Tego typu izolacje układane są poziomo na ławach fundamentowych oraz pionowo na zewnętrznej stronie ławy fundamentowej lub ściany piwnicy.
