Profilaktyka i usuwanie zagrożenia metanowego w podziemnych zakładach górniczych
Organizacja i prowadzenie eksploatacji podziemnej złóż - Technik górnictwa podziemnego 311703
Wykonywanie czynności związanych z prawidłowym pomiarem stężenia metanu
GRA EDUKACYJNA
Gra edukacyjna umożliwia poznanie profilaktyki zapobiegającej wystąpieniu zagrożenia metanowego.
Poniżej przedstawiony jest ekran do uruchamiania gry. Gra działa w trybie pełnoekranowym.
Po kliknięciu czarnego przycisku „Włącz tryb pełnoekranowy” okno powiększy się i wyświetli się ekran startowy.

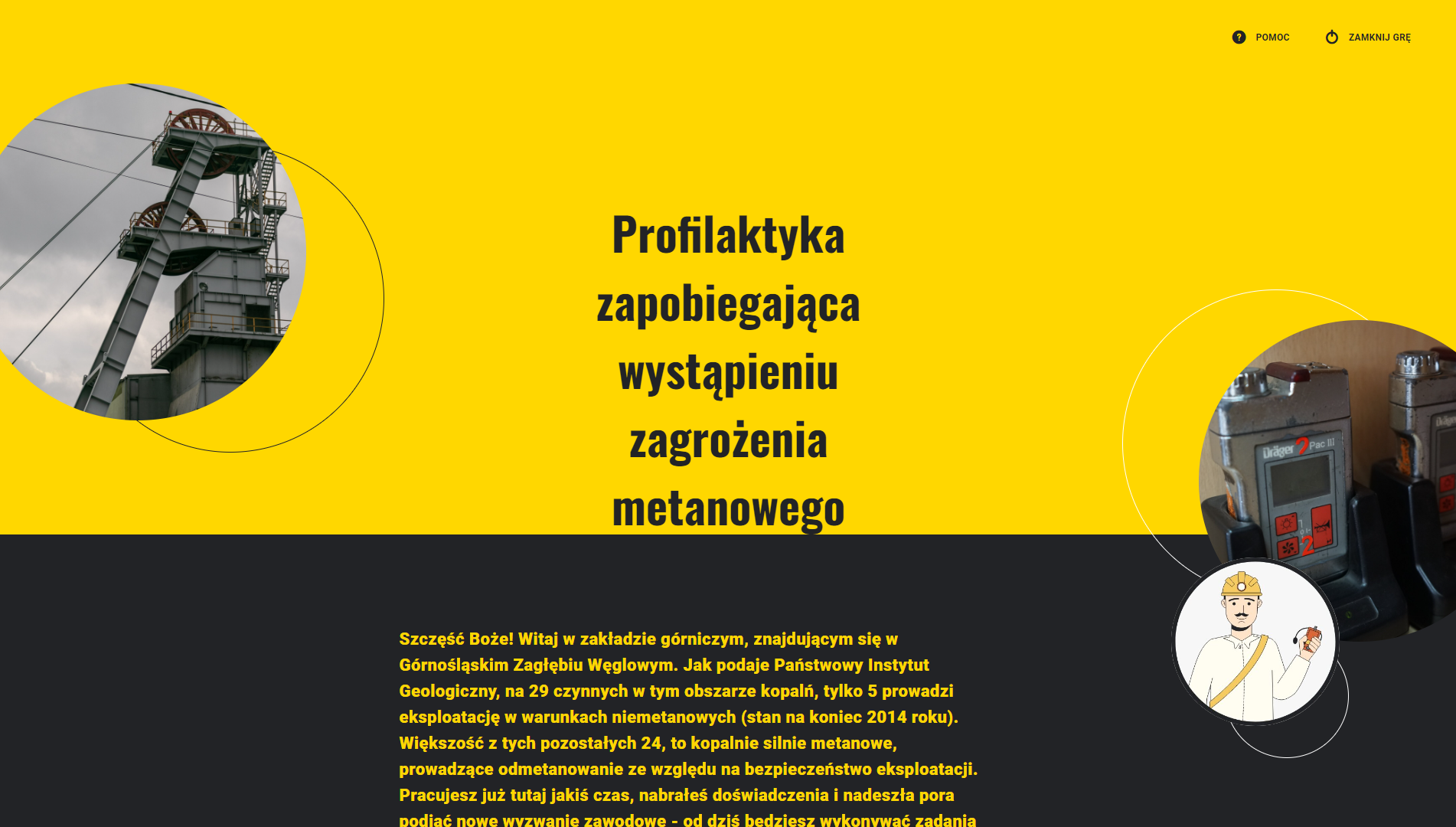

Ekran startowy gry składa się z nazwy kwalifikacji, opisu zasady działania gry, przycisku „pomoc”, przycisku „zamknij grę” oraz przycisku „rozpocznij grę”. W celu automatycznego zjechania na sam dół strony, należy użyć strzałki z podpisem „przewiń w dół”.
W trakcie każdego etapu gry, w prawym górnym rogu będzie znajdował się panel pomocy i przycisk zamykania gry.
Przycisk otwierania pomocy służy do naprowadzenia Ucznia na prawidłowe rozwiązanie zadań. Po jego kliknięciu otworzy się panel z wyjaśnionymi zagadnieniami.
Wielokrotnie powrót do poprzednich segmentów będzie realizowany poprzez kliknięcie przycisku „Wróć do poprzedniej strony”.
Przycisk „Zamknij grę” znajdujący się w prawym górnym rogu, służy do wychodzenia z trybu pełnoekranowego i zakończenia gry.
Pod opisem na stronie głównej znajduje się duży biały przycisk „Rozpocznij grę”. Po jego kliknięciu pojawi się ekran wyboru misji.
Ekran przedstawi możliwą misję do wyboru, związaną z pomiarami stężenia metanu w powietrzu. Opis fabularny wprowadza Ucznia w tematykę gry. Rozpoczęcie misji odbywa się poprzez kliknięcie przycisku „Rozpocznij” pod misją, która polega na wcielenie się w rolę metaniarza.
W lewym górnym rogu znajduje się pasek postępu. Będzie on towarzyszył Uczniowi przez cały czas trwania gry. Postęp wskazuje w ilu procentach ukończono misję. Punkty naliczają się po poprawnym rozwiązaniu zadania.
Po rozpoczęciu misji zostanie włączony pierwszy etap gry. Będzie to rozmowa ze sztygarem zmianowym i odpowiedzenie na jego pytania.
Czasem problematyka będzie przedstawiona na osobnym ekranie, wtedy pod nią znajdzie się przycisk „Przejdź do pytania” lub „Przejdź dalej”.
Do zatwierdzania odpowiedzi służy przycisk „Zatwierdź odpowiedź”. Początkowo jest on wygaszony ponieważ żadna odpowiedź nie jest zaznaczona. Po zaznaczeniu odpowiedzi, przycisk uaktywnia się.
W niektórych przypadkach zamiast przycisku „Zatwierdź odpowiedź”, może pojawić się przycisk „Sprawdź”. On również służy do sprawdzenia odpowiedzi.

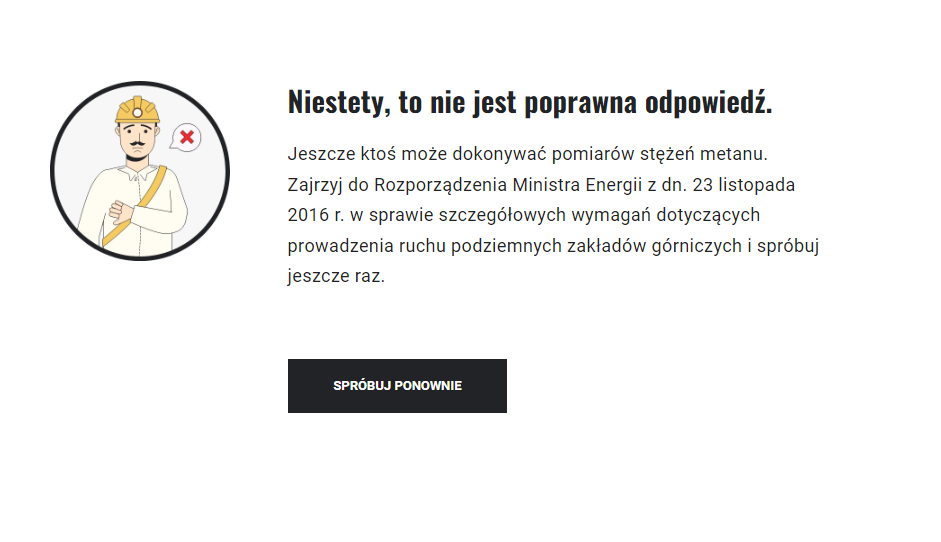

W przypadku błędnej odpowiedzi, zostanie wyświetlony komunikat o błędnej odpowiedzi, na przykład taki jak na ilustracji poniżej.
Poprzez kliknięcie na przycisk „Spróbuj ponownie” można ponownie przystąpić do zadania.

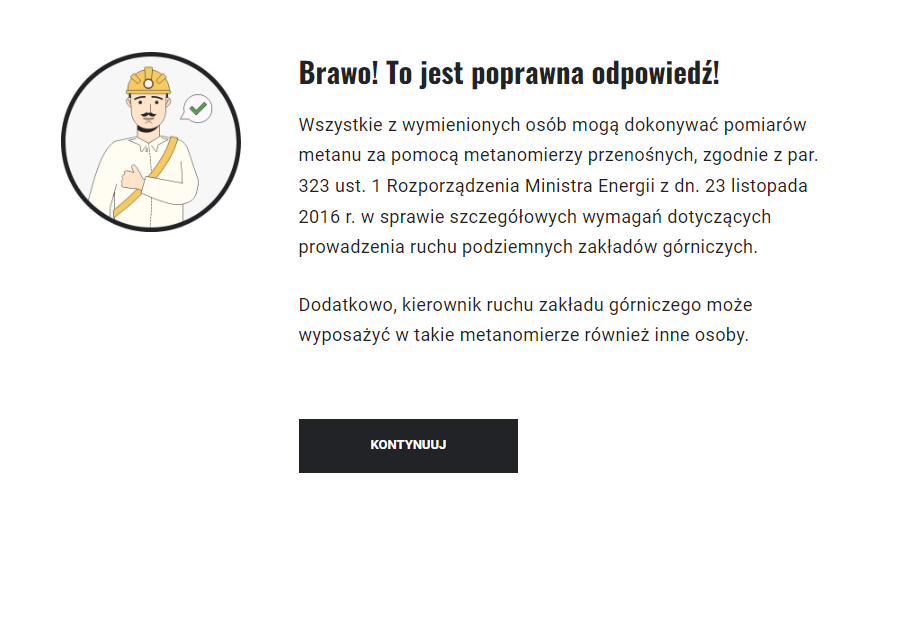

W przypadku poprawnego zaznaczenia odpowiedzi, zostanie wyświetlony komunikat o poprawnym wykonaniu zadania, na przykład taki jak na ilustracji poniżej.
Po kliknięciu w przycisk „Kontynuuj” gra do kolejnego zadania. W przypadku gdy gra zostanie przerwana a okno wyłączone, po powrocie będzie możliwość rozpoczęcia w miejscu gdzie gra została zakończona. W tym celu należy kliknąć na biały przycisk „Kontynuuj grę”. W celu rozpoczęcia gry od nowa, należy kliknąć „Rozpocznij nową grę”.
Po ukończeniu wszystkich zadań misji zostanie wyświetlony komunikat z informacją o uzyskanym wyniku.
Misję można powtórzyć bądź zapisać wynik. Powtórzenie misji spowoduje zresetowanie wyniku i przeniesienie do początku misji.
Przycisk „Zapisz wynik” zapisuje wynik i przekierowuje do ekranu wyboru misji.
Po zapisaniu wyniku, ukończona misja oznaczona jest jest jako „zaliczona”. Rozpoznać to można po białym „ptaszku” w czarnym kółku w prawym górnym rogu misji.
Nagranie dostępne pod adresem https://zpe.gov.pl/a/DSWt9y1Xz
Nagranie audio
Zasób interaktywny dostępny pod adresem https://zpe.gov.pl/a/DSWt9y1Xz
Szczęść Boże! Witaj w zakładzie górniczym, znajdującym się w Górnośląskim Zagłębiu Węglowym. Jak podaje Państwowy Instytut Geologiczny, na czynnych w tym obszarze kopalń, tylko prowadzi eksploatację w warunkach niemetanowych. Większość z tych pozostałych , to kopalnie silnie metanowe, prowadzące odmetanowanie ze względu na bezpieczeństwo eksploatacji. Pracujesz już tutaj jakiś czas, nabrałeś doświadczenia i nadeszła pora podjąć nowe wyzwania zawodowe --- od dziś będziesz wykonywać zadania metaniarza, czyli będziesz dokonywać pomiarów stężenia metanu. Pod okiem swojego sztygara będziesz stawiał pierwsze samodzielne kroki w tej roli. Pracujesz w pokładach, które zaliczone zostały do trzeciej kategorii (w skali czterostopniowej) zagrożenia metanowego.
Jak wiesz, obecność metanu w powietrzu kopalnianym stwarza duże niebezpieczeństwo, dlatego bądź ostrożny i dokładny, bo od Twojego działania zależy życie wielu górników.
Nagranie dostępne pod adresem https://zpe.gov.pl/a/DSWt9y1Xz
Treść nagrania audio:
Szczęść Boże! Witaj w zakładzie górniczym, znajdującym się w Górnośląskim Zagłębiu Węglowym. Jak podaje Państwowy Instytut Geologiczny, na czynnych w tym obszarze kopalń, tylko prowadzi eksploatację w warunkach niemetanowych. Większość z tych pozostałych , to kopalnie silnie metanowe, prowadzące odmetanowanie ze względu na bezpieczeństwo eksploatacji. Pracujesz już tutaj jakiś czas, nabrałeś doświadczenia i nadeszła pora podjąć nowe wyzwania zawodowe --- od dziś będziesz wykonywać zadania metaniarza, czyli będziesz dokonywać pomiarów stężenia metanu. Pod okiem swojego sztygara będziesz stawiał pierwsze samodzielne kroki w tej roli. Pracujesz w pokładach, które zaliczone zostały do trzeciej kategorii (w skali czterostopniowej) zagrożenia metanowego.
Jak wiesz, obecność metanu w powietrzu kopalnianym stwarza duże niebezpieczeństwo, dlatego bądź ostrożny i dokładny, bo od Twojego działania zależy życie wielu górników.
Przed przystąpieniem do pomiarów
Szczęść Boże! Dziś jest Twój pierwszy dzień w roli metaniarza w naszej kopalni. Twoim zadaniem będzie dokonywanie pomiarów stężenia tego gazu w atmosferze kopalnianej, ale jak dobrze wiesz, kopalnia to duży obszar, który musi być stale kontrolowany, dlatego tego typu zadania wykonuje wiele różnych osób.
W podziemnych zakładach górniczych wydobywających węgiel kamienny ustala się cztery kategorie zagrożenia metanowego. Udostępniony pokład lub jego część jest przestrzenią, która w podziemnych zakładach górniczych wydobywających węgiel kamienny podlega zaliczeniu do jednej z czterech kategorii zagrożenia metanowego.
Do kategorii zagrożenia metanowego zalicza się udostępniony pokład lub jego część, jeżeli objętościowa ilość metanu pochodzenia naturalnego zawarta w jednostce wagowej w głębi calizny węglowej, zwana dalej „metanonośnością”, wynosi od do w przeliczeniu na czystą substancję węglową.
Do kategorii zagrożenia metanowego zalicza się udostępniony pokład lub jego część, jeżeli metanonośność jest większa niż , lecz nie jest większa niż w przeliczeniu na czystą substancję węglową.
Do kategorii zagrożenia metanowego zalicza się udostępniony pokład lub jego część, jeżeli metanonośność jest większa niż , lecz nie jest większa niż w przeliczeniu na czystą substancję węglową.
Do kategorii zagrożenia metanowego zalicza się udostępniony pokład lub jego część, jeżeli metanonośność jest większa niż w przeliczeniu na czystą substancję węglową lub zaistniał nagły wypływ metanu albo wyrzut metanu i skał.
Przy dokonywaniu pomiarów
W miejscach, w których będziesz pracował może występować stan zagrożenia metnaowego. Dlatego zawsze musisz przestrzegać procedur.
Jako metaniarz jesteś wyposażony w różne sprzęty i urządzenia, np. latarkę, miernik wielogazowy, aparat ucieczkowy czy kask.
Podczas pracy metaniarza musisz znać różne akty prawne i regulaminy. Jednym z ważniejszych aktów prawnych jest Rozporządzenie Ministra Energii z dnia w sprawie szczegółowych wymagań dotyczących prowadzenia ruchu podziemnych zakładów górniczych.
Paragraf tego rozporządzenia brzmi:
,,Stężenie metanu w powietrzu kontroluje się, dokonując pomiarów:
pod stropem wyrobiska;
nad obudową wyrobiska;
w miejscach możliwych wypływów lub gromadzenia się metanu innych niż wskazane w punkcie i .
Pomiarów stężenia metanu pod stropem wyrobiska dokonuje się nie niżej niż od najwyższego miejsca niezabudowanego stropu, szczelnej obudowy lub okładziny obudowy.
Pomiarów stężenia metanu nad obudową wyrobiska dokonuje się w najwyższym dostępnym miejscu wyrobiska nad obudową.''
