Wymagania, materiały, konstrukcje stolarki

bg‑green

GALERIA ZDJĘĆ

1/6 Typy okien drewnianych1/6 Typy okien drewnianych

2/6 Konstrukcja okna2/6 Konstrukcja okna

3/6 Elementy konstrukcyjne okna3/6 Elementy konstrukcyjne okna

4/6 Elementy ramowe okna4/6 Elementy ramowe okna

5/6 Elementy przekroju okna drewnianego5/6 Elementy przekroju okna drewnianego

6/6 Elementy przekroju okna plastikowego6/6 Elementy przekroju okna plastikowego

1/6 Typy okien drewnianych

R14EMkymdQ8Kq1

Galeria "Wymagania, materiały, konstrukcje stolarki" składa się z sześciu części, te zaś z podpunktów. Tytuł multimedium umieszczony jest na zielonym pasku. Pod tytułem znajduje się spis treści, czyli: 1/6 Typy okien drewnianych, 2/6 Konstrukcja okna, 3/6 Elementy konstrukcyjne okna, 4/6 Elementy ramowe okna, 5/6 Elementy przekroju okna drewnianego, 6/6 Elementy przekroju okna plastikowego. Pierwsza część składa się z pięciu podpunktów. Każdy z nich przedstawia inne grafiki i, co za tym idzie, rodzaj okna drewnianego. Przy każdym podpunkcie znajduje się okrągły znacznik z cyfrą w środku. Po kliknięciu wyświetli się schemat konstrukcji okna, a także opis tekstowy oraz tożsame z tekstem nagranie. Pierwszy podpunkt prezentuje okno jednoskrzydłowe drewniane: rama okienna jest utrzymana w brązowym, naturalnym kolorze drewna, szyby są przezroczyste, klamka koloru złotego, skrzydło otwarte. Poniżej tej grafiki oraz po jej prawej stronie widnieją dwie kolejne, będące zwiastunem innych podpunktów. Drugi podpunkt prezentuje okno balkonowe jednoskrzydłowe drewniane: rama okienna jest utrzymana w brązowym, naturalnym kolorze drewna, szyba jest przezroczysta, klamka koloru srebrnego, skrzydło otwarte, za oknem widać pobieloną ścianę. Poniżej tej grafiki oraz po jej prawej stronie widnieją dwie kolejne, będące zwiastunem innych podpunktów. Trzeci podpunkt prezentuje okno dwuskrzydłowe drewniane: rama okienna jest utrzymana w jasno- i ciemnobrązowym, naturalnym kolorze drewna, szyba jest przezroczysta, klamka koloru złotego, jedno ze skrzydeł otwarte. Powyżej tej grafiki widnieje kolejne, będące zwiastunem innego podpunktu. Czwarty podpunkt prezentuje okno balkonowe dwuskrzydłowe drewniane: rama okienna jest utrzymana w brązowym, naturalnym kolorze drewna, szyby są przezroczyste, ozdobione drewnianą kratką, klamka koloru złotego, skrzydła zamknięte. Za oknem widoczny jest taras i ogród. Poniżej tej grafiki widnieje kolejne, będące zwiastunem innego podpunktu. Piąty podpunkt prezentuje okno trójskrzydłowe drewniane: rama okienna jest utrzymana w brązowym, naturalnym kolorze drewna, szyby są przezroczyste, ozdobione drewnianą kratką, klamka koloru złotego, jedno ze skrzydeł jest otwarte. Powyżej tej grafiki widnieją dwie kolejne, będące zwiastunem innych podpunktów. Okna drewniane wyprodukowane są z wysuszonych i zabezpieczonych przed działaniem wilgoci gatunków drzewa rodzimego (sosna, dąb, mahoń meranti). Okna drewniane dobrej jakości zapewniają wysoki współczynnik izolacji termicznej oraz akustycznej. Współczynnik okna (Uw) wynosi 1.31 W/m²K, współczynnik szyby Us = 1.0 W/m²K.

Typy okien

Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

Powrót do spisu treściPowrót do spisu treści

2/6 Konstrukcja okna

RLbXgSNKtrfpW

Galeria "Wymagania, materiały, konstrukcje stolarki" składa się z sześciu części, te zaś z podpunktów. Tytuł multimedium umieszczony jest na zielonym pasku. Pod tytułem znajduje się spis treści, czyli: 1/6 Typy okien drewnianych, 2/6 Konstrukcja okna, 3/6 Elementy konstrukcyjne okna, 4/6 Elementy ramowe okna, 5/6 Elementy przekroju okna drewnianego, 6/6 Elementy przekroju okna plastikowego. Druga część prezentuje schemat okna. Jedna grafika wzbogacona jest o siedem opisowych podpunktów z okrągłymi znacznikami z cyfrą w środku. Po kliknięciu wyświetli się opis tekstowy oraz tożsame z tekstem nagranie. Grafika przedstawia okno balkonowe dwuskrzydłowe drewniane. Rama okienna jest biała, szyby przezroczyste, ozdobione kratką w kolorze ramy, klamka koloru czarnego, jedno ze skrzydeł otwarte. Za oknem widać jest ogród, obok okna zaś ciemną zasłonę z kwiatowymi ozdobieniami, pod oknem – białą ścianę. Wyodrębnione elementy okna to: 1. rama (ościeżnica), powstała z połączenia górnego i dolnego ramiaka, czyli poziomej belki, ze stojakiem – pionowym, bocznym elementem nieruchomej ramy, ramiak skrzydła (górny, dolny oraz boczny) – element konstrukcyjny skrzydła okiennego, skrzydło, szczeblina lub szpros, czyli listwy pełniące funkcję dekoracyjną, dzielące skrzydło okienne na mniejsze pola, słupek okienny – pionowy element występujący w oknach dzielonych, uszczelki okienne szczelnie łączące szyby, ramy i skrzydła; występujące dwa rodzaje uszczelek – przyszybowe i oporowe – zapobiegają dostawaniu się wody do wnętrza plastikowego profilu okiennego; uszczelki oporowe chronią dodatkowo przed wiatrem, kurzem i hałasem, okucia okienne – mechanizmy odpowiadające za otwieranie lub uchylanie skrzydeł okiennych w różnych kierunkach; w oknach stosuje się okucia obwiedniowe, umożliwiające otwieranie, uchylanie, przesuwanie, składanie lub obracanie, ślemię (opcjonalnie), czyli pozioma belka dzieląca okno na część górną i dolną. 2. szpros. 3. zawiasy. 4. rama. 5. szyba. 6. parapet. 7. klamka.

Konstrukcja okna

Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

Powrót do spisu treściPowrót do spisu treści

3/6 Elementy konstrukcyjne okna

RNKDNrZOJQzb61

Galeria "Wymagania, materiały, konstrukcje stolarki" składa się z sześciu części, te zaś z podpunktów. Tytuł multimedium umieszczony jest na zielonym pasku. Pod tytułem znajduje się spis treści, czyli: 1/6 Typy okien drewnianych, 2/6 Konstrukcja okna, 3/6 Elementy konstrukcyjne okna, 4/6 Elementy ramowe okna, 5/6 Elementy przekroju okna drewnianego, 6/6 Elementy przekroju okna plastikowego. Trzecia część składa się z czterech podpunktów. Każdy z nich przedstawia inne grafiki i, co za tym idzie, różny element konstrukcyjny okna. Przy każdym podpunkcie znajduje się okrągły znacznik z cyfrą w środku. Po kliknięciu wyświetli się opis tekstowy oraz tożsame z tekstem nagranie. Pierwszy podpunkt prezentuje białą klamkę przytwierdzoną do utrzymanej w tym samym kolorze ramy okiennej, szyby są przezroczyste, za oknem nieco zamglona panorama. Poniżej tej grafiki widnieje kolejna, będąca niejako zwiastunem innego podpunktu: listwa w oknie przesuwnym. Klamka to element okna pełniący rolę zarówno funkcjonalną, jak i dekoracyjną. Rodzaje klamek: plastikowe, metalowe (aluminium, mosiądz i stal), metalowo-plastikowe. Drugi podpunkt prezentuje biało-stalowe okucie przytwierdzone do ramy okienne, szyby są przezroczyste, za oknem nieco zamglona panorama. Okno jest otwierane bądź zamykane – ujęcie przedstawia dłoń dotykającą okna. Poniżej tej grafiki widnieje kolejna, będąca niejako zwiastunem innego podpunktu: okno dachowe. Okucie okienne to metalowe (stalowe) elementy stanowiące integralną część konstrukcji okien i drzwi. Umożliwiają zamykanie skrzydła, jego uchylanie, przesuwanie, blokowanie i ustawianie w pozycji mikrorozszczelnienia. Pełnią również funkcję antywłamaniową. Najpopularniejsze rodzaje okuć: rozwieralne, uchylne, rozwieralno-uchylne, przesuwne, uchylno-przesuwne, podnośno-przesuwne, harmonijkowe. Trzeci podpunkt prezentuje ciemnogranatową listwę w oknie przesuwnym. Inne elementy konstrukcyjne są czarne i stalowe. Powyżej tej grafiki widnieje kolejna, będąca niejako zwiastunem innego podpunktu: klamka okienna. Listwa w oknie przesuwnym to element, na którym opiera się okno. Umieszczana jest pomiędzy dolną częścią ramy okiennej a murem, stanowiąc podparcie dla wyrobu. Czwarty podpunkt prezentuje zamknięte okno dachowe. Kolor skrzydeł jest taki sam jak dachu: ciemnoszary. Powyżej tej grafiki widnieje kolejna, przedstawiająca będąca niejako zwiastunem innego podpunktu: okucia okienne. Okno dachowe umieszczane jest w połaci dachu okno, otwierane najczęściej przez obrót dookoła poziomej osi, która przechodzi przez środek okna. Dach jest brązowy, rama okienna – w tym samy kolorze. Okno jest zamknięte.

Elementy konstrukcyjne okna

Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

Powrót do spisu treściPowrót do spisu treści

4/6 Elementy ramowe okna

RW1iOBe4D4BkS1

Elementy ramowe okna

Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY 3.0.

Powrót do spisu treściPowrót do spisu treści

5/6 Elementy przekroju okna drewnianego

RkAXtQ69aknz41

Okno drewniane
Źródło: *Akademia Finansów i Biznesu Vistula*, licencja: CC BY 3.0.

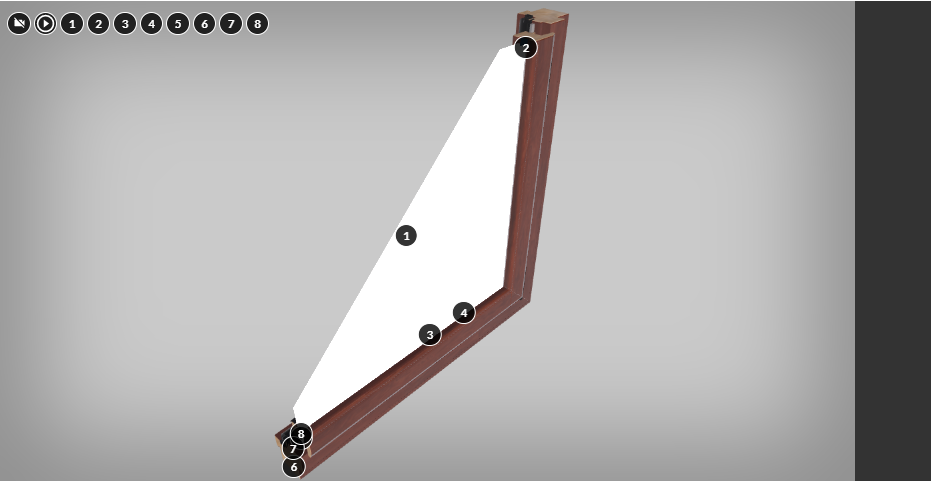

Szósta część galerii zatytułowanej „Wymagania, materiały, konstrukcje stolarki” zawiera wizualizację trzy de ukazującą elementy przekroju okna drewnianego. Przedstawiony przekrój można obserwować z każdej strony, a poszczególne elementy okna zostały podpisane za pomocą znaczników interaktywnych. Po kliknięciu znacznika po prawej stronie ekranu wyświetla się tekst:

1. Szkło 4x16x4 niskoemisyjne miękkopowłokowe thermofloat k=1,0 W m²K

2. Aluminiowa ramka dystansowa

3. Listwa przyszybowa drewniana

4. Okapnik przyszybowy aluminiowy

5. Uszczelka podszybowa

6. Drewno sosnowe klejone warstwowo (opcjonalnie dębowe lub meranti)

7. Uszczelka Schlegela

8. Podkładka z wysokoudarowego polichlorku winylu

Powrót do spisu treściPowrót do spisu treści

6/6 Elementy przekroju okna plastikowego

RL1cwVy5r2AUX1

Okno PCV
Źródło: *Akademia Finansów i Biznesu Vistula*, licencja: CC BY 3.0.

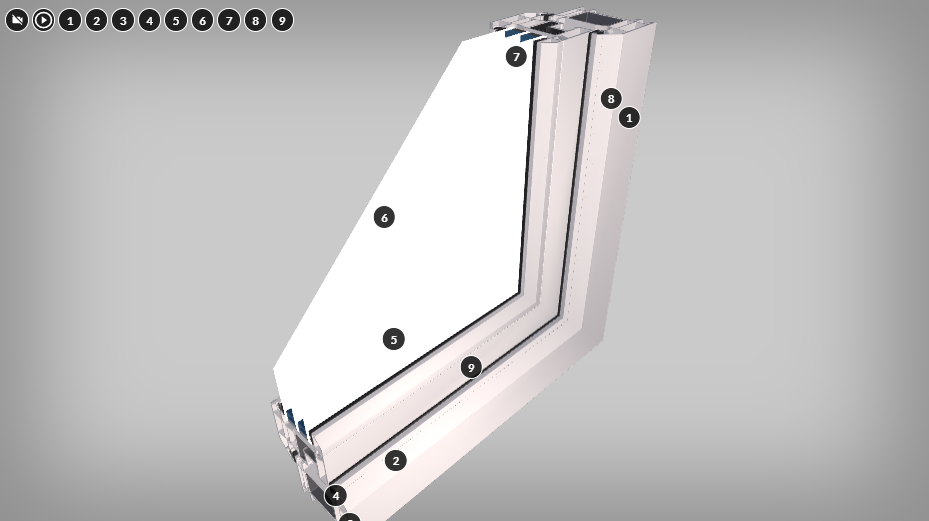

Siódma część galerii zatytułowanej „Wymagania, materiały, konstrukcje stolarki” zawiera wizualizację trzy de ukazującą elementy przekroju okna plastikowego. Przedstawiony przekrój można obserwować z każdej strony, a poszczególne elementy okna zostały podpisane za pomocą znaczników interaktywnych. Po kliknięciu znacznika po prawej stronie ekranu wyświetla się tekst:

1. Zewnętrzne ścianki profilu nie powinny być cieńsze niż 3 mm, a jeśli są pokryte okleiną drewnopodobną, to powinny mieć zbliżony do niej kolor.

2. Kształtownik wzmacniający z ocynkowanej stali powinien mieć ścianki grubości co najmniej 1,5 mm.

3. Profil ościeżnicy

4. Obwodowa uszczelka przylgowa

5. Uszczelki przyszybowe

6. Tafle pakietu szybowego

7. Ramka dystansowa scalająca pakiet szybowy

8. Komora wzmacniająca

9. Otwór odwadniający umożliwia odpływ wilgoci z mokrej komory profilu – po zamontowaniu okna nakłada się na niego osłonkę.

Powrót do spisu treściPowrót do spisu treści
