przesiewanie próbki materiału sypkiego na zestawie laboratoryjnych znormalizowanych sit w celu scharakteryzowania materiału pod względem udziału ziarn różnej wielkości

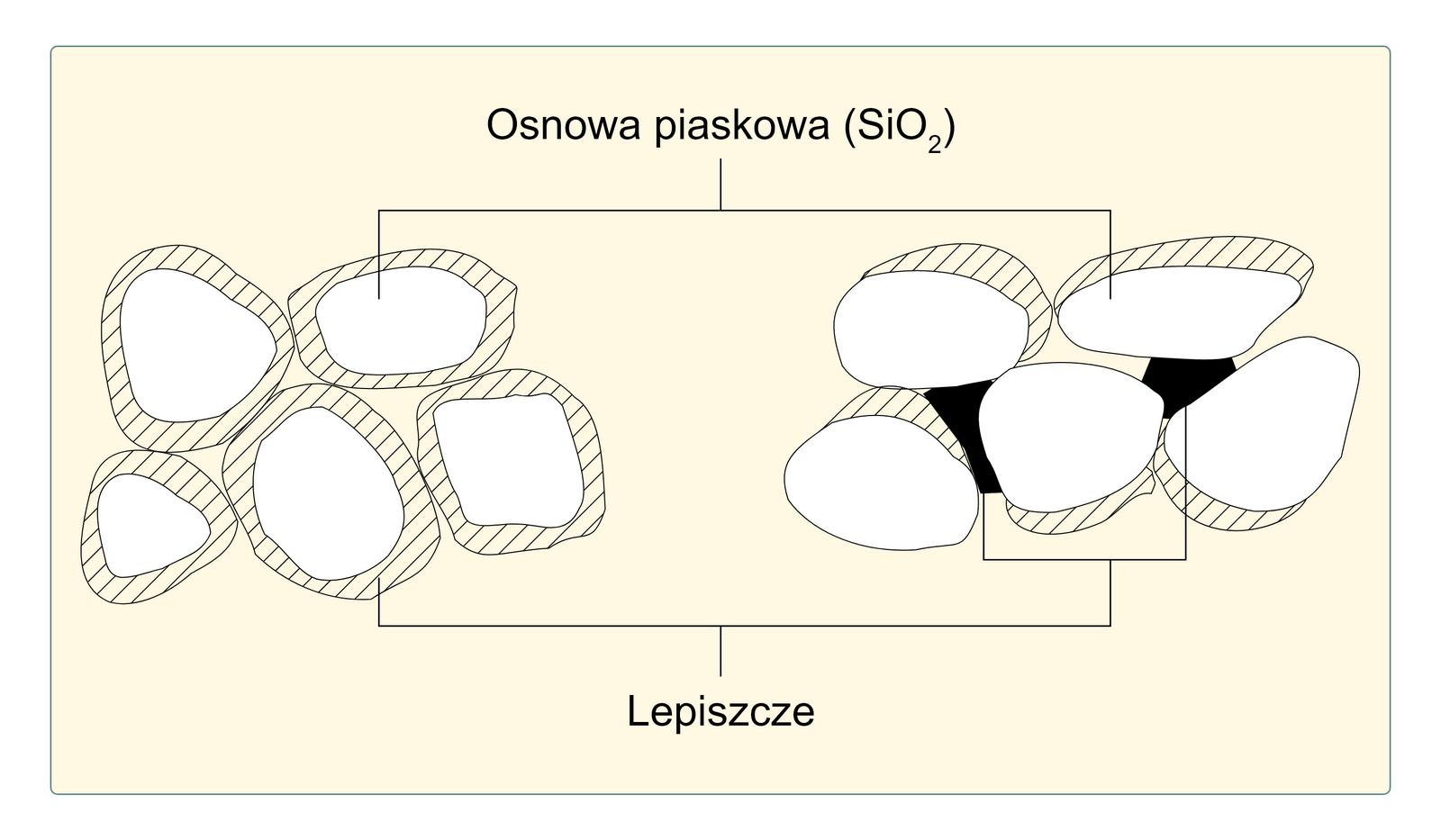

osadowa skała ilasta składająca się głównie z montmorylonitu, stosowana jako lepiszcze przy sporządzaniu mas formierskich

element umieszczony w kanałach układu wlewowego w celu zatrzymania zanieczyszczeń niemetalowych, wykonany najczęściej z masy ceramicznej, mający szereg otworów, przez które przepływa metal

element lub materiał otaczający wnękę, do której zostanie wprowadzony kształtowany materiał, formy mogą być jednorazowe lub wielokrotnego użycia

wnęka w formie odtworzona przez znak rdzeniowy przeznaczona do usadowienia rdzenia

polega na nałożeniu warstwy kleju na łączone powierzchnie i dociśnięciu ich do siebie. Połączenie następuje dzięki adhezji miedzy klejem, a łączonymi powierzchniami

trwała, metalowa forma odlewnicza przeznaczona do wypełniania ciekłym metalem metodą grawitacyjną pod niskim lub wysokim ciśnieniem

drewniany lub metalowy kołek używany przy formowaniu do dokładnego ustalenia położenia skrzynek formierskich

łączenie elementów metalowych za pomocą metalowego spoiwa zwanego lutem o temperaturze topnienia niższej niż temperatura topnienia łączonych elementów. Lut, to materiał występujący w postaci drutu, płytek, pałeczek, proszków. Narzędzie ręczne służące do lutowania to lutownica lub palnik. Czynność lutowania jest również wykonywana w specjalnych piecach. Dzielimy je na lutowanie miękkie i twarde

forma jedno- lub wielownękowa z metalu, tworzywa sztucznego lub innego materiału, w której wykonuje się modele jednorazowe

maszyny do mieszania okresowego piasków formierskich lub mas rdzeniowych z materiałem wiążącym, wodą i odpowiednimi dodatkami formierskimi lub maszyny do mieszania ciągłego, w których zawartość jest mieszana i przenoszona do otworu wylotowego w sposób ciągły

przyrząd za pomocą którego w czasie wykonywania formy odlewniczej odtwarza się zewnętrzny kształt odlewu i znaki rdzeniowe

zasobnik ciekłego metalu (stopu), połączony z odlewem i przeznaczony do zasilania krzepnącego odlewu ciekłym metalem. Głównym jego zadaniem jest zapobieganie tworzenia się jam skurczowych i rzadzizn w odlewie. Nadlewy mogą być górne, boczne, zakryte lub odkryte

narzędzia używane przez formierzy i rdzeniarzy przy ręcznym wykonywaniu form i rdzeni odlewniczych. Należą do nich: łopaty, sita, ubijaki ręczne i pneumatyczne, listwy, nakłuwaki, haczyki, gładziki, łyżeczki, jaszczurki, lancety, paluszki, szczotki, pędzle formierskie, woreczki

RW4YuUDy39EFX

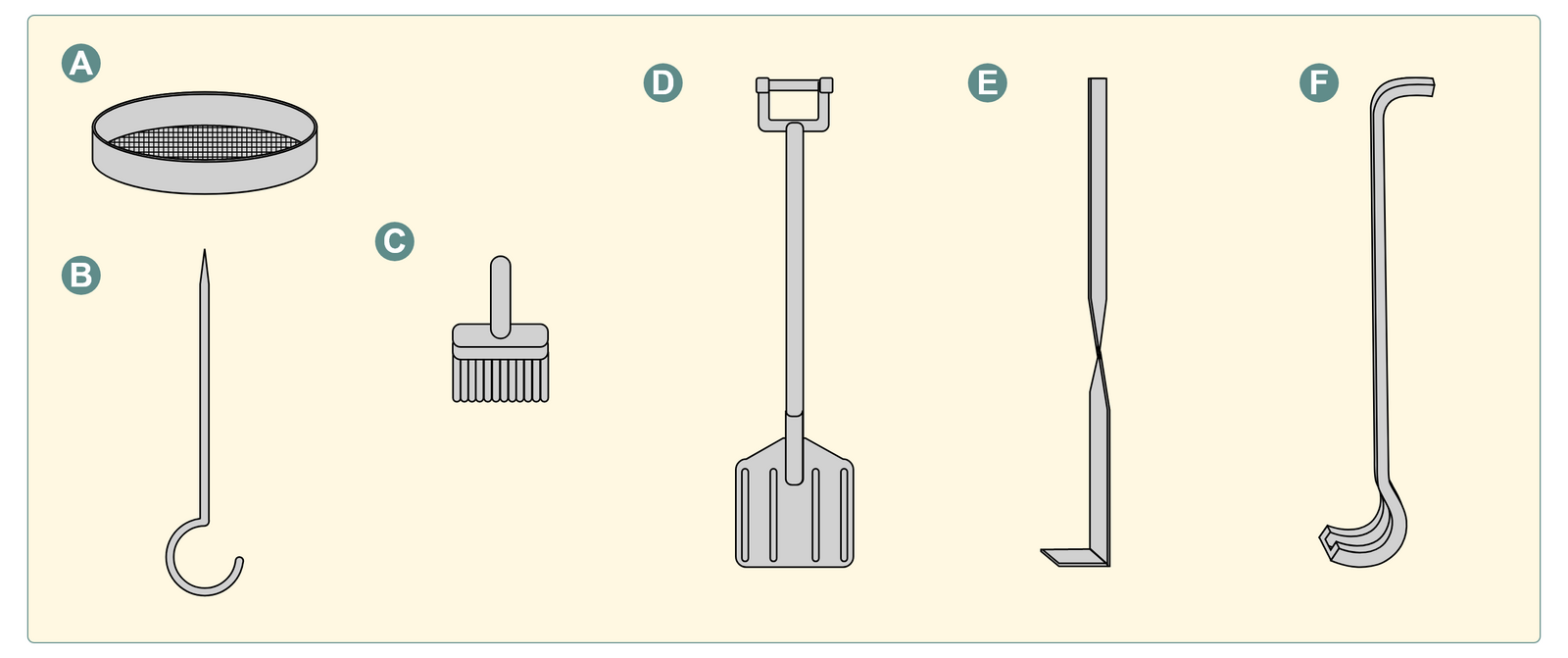

Na ilustracji przedstawione zostały różne narzędzia formierskie. Jako pierwsze z literą A jest sito, które ma kształt płaskiego walca, z jednej strony zakończonego sitem. Drugim narzędziem z literą B jest haczyk do wyjmowania modelu, z jednej strony jest ostro zakończony, natomiast z drugiej posiada haczyk. Pod literą C kryje się mały pędzel, natomiast pod literą D łopata. Pod literą E przedstawiony jest lancet z haczykiem, który z jednej strony posiada zakrzywienie w postaci konta prostego. Ostatnim elementem z literą F jest esówka, która z dwóch stron posiada zakrzywienia.

połączenie nierozłączne, pośrednie, połączenie mechaniczne elementów za pomocą nitów zwykle w postaci trzpieni walcowych z łbami

element układu wlewowego mający za zadanie zatrzymanie zanieczyszczeń niemetalowych

sypki materiał formierski o ziarnach większych niż 0,02mm, stosowany jako podstawowy składnik masy formierskiej

piec służący do topienia i ewentualnie uszlachetnienia ciekłych metali i stopów. Mogą być ogrzewane paliwem stałym, ciekłym, gazowym lub zasilane energią elektryczną

płyta na której układa się model i skrzynkę formierską przy formowaniu ręcznym lub płyta o wymiarach i kształtach dopasowanych do określonej maszyny formierskiej

element układu wlewowego, przeznaczony do odprowadzania gazów z formy, wyprowadzania zanieczyszczeń niemetalowych z wnęki formy, osłabienia uderzenia metalu o górną część formy oraz oceny zapełnienia formy metalem

drobny materiał zapobiegający przylepianiu się masy formierskiej do modelu lub rdzennicy np. mączka kwarcowa

oprzyrządowanie odtwarzające cały rdzeń lub część zestawu rdzeniowego. Rozróżnia się rdzennice skrzynkowe, ramkowe lub wzorniki. Mogą być wykonane z drewna, metalu lub tworzyw sztucznych

R10c1wznNt0Ts

Rdzennica
Ilustracja pokazuje rzut z góry obraz z boku na rdzennicę, na której widać wypustki do składania obu jej połówek oraz przestrzeń do dokładnego odwzorowania kształtów rdzenia. Na obrazku zaznaczone są również elementy rdzennicy mające za zadanie odwzorować rdzenniki rdzenia.

część rdzenia, która nie odtwarza kształtu odlewu lecz służy do umocowania rdzenia w gniazdach rdzenia w formie odlewniczej

element formy odlewniczej odtwarzający wewnętrzne wymiary, kształty odlewu. Może być wykonany ręcznie lub maszynowo. Może być wzmacniany szkieletem lub żebrami. Odpowietrzenie rdzeni odbywa się przez kanały odpowietrzające, które wykonuje się ręcznie lub stosuje się specjalne wkładki np. elastyczne rurki perforowane,

Rmblx9RShZhUE

Budowa rdzenia
Ilustracja przedstawia drwa rdzenie, które mają kształt ostrosłupa ze ściętymi końcami. Od końców rdzenia odchodzą dwa prostokątne rdzenniki, które służą do zamontowania rdzenia w gniazdach rdzeniowych. Wzdłuż środka symetrii rdzenia zrobiony jest kanał odgazowujący.

to połączenie bezpośrednie; powstaje w wyniku stopienia części łączonych i wprowadzenia w miejscu połączenia dodatkowego materiału – spoiwa, stosowane jest np. do łączenia metali (głównie stali) i tworzyw sztucznych

zespół kanałów, wnęk i innych elementów formy przeznaczony do doprowadzenia ciekłego metalu do wnęki formy oraz zatrzymania zanieczyszczeń niemetalowych

element układu wlewowego w postaci kanału znajdujący się najbliżej wnęki formy, przez który przepływa ciekły metal podczas zalewania formy

wlew usytuowany w formie, najczęściej pionowo, łączący zbiornik wlewowy z wlewem rozprowadzającym lub wlewem doprowadzającym

wlew łączący wlew główny z wlewami doprowadzającymi, który może jednocześnie hamować szybkość przepływu metalu i zatrzymać zanieczyszczenia niemetalowe

otwarta wnęka w górnej części formy odlewniczej do której wlewa się ciekły metal z kadzi odlewniczej

to połączenia metali i tworzyw sztucznych przez miejscowe dociskanie łączonych elementów przy jednoczesnym podgrzewaniu wystarczającym do doprowadzenia łączonych materiałów do stanu plastyczności (ciastowatości). Na granicy dyfuzji i adhezji cząsteczek łączonych materiałów tworzy się zgrzeina. Skuteczność zgrzewania zależy od temperatury, docisku i czasu trwania procesu.

część modelu przeznaczona do odtworzenia w formie gniazda rdzenia
