Uruchamianie urządzeń dźwigowych po montażu

ELE.08 Montaż urządzeń dźwigowych – Technik urządzeń dźwigowych 311940

bg‑gold

Zasady poprawnego uruchamiania urządzenia dźwigowego

SYMULATOR

RPYxyQSZt2seI
R2uCCkvX1jtwG
Nagranie jest tożsame z treścią zawartą w instrukcji.
1
RtD1zfv3Q4YsX

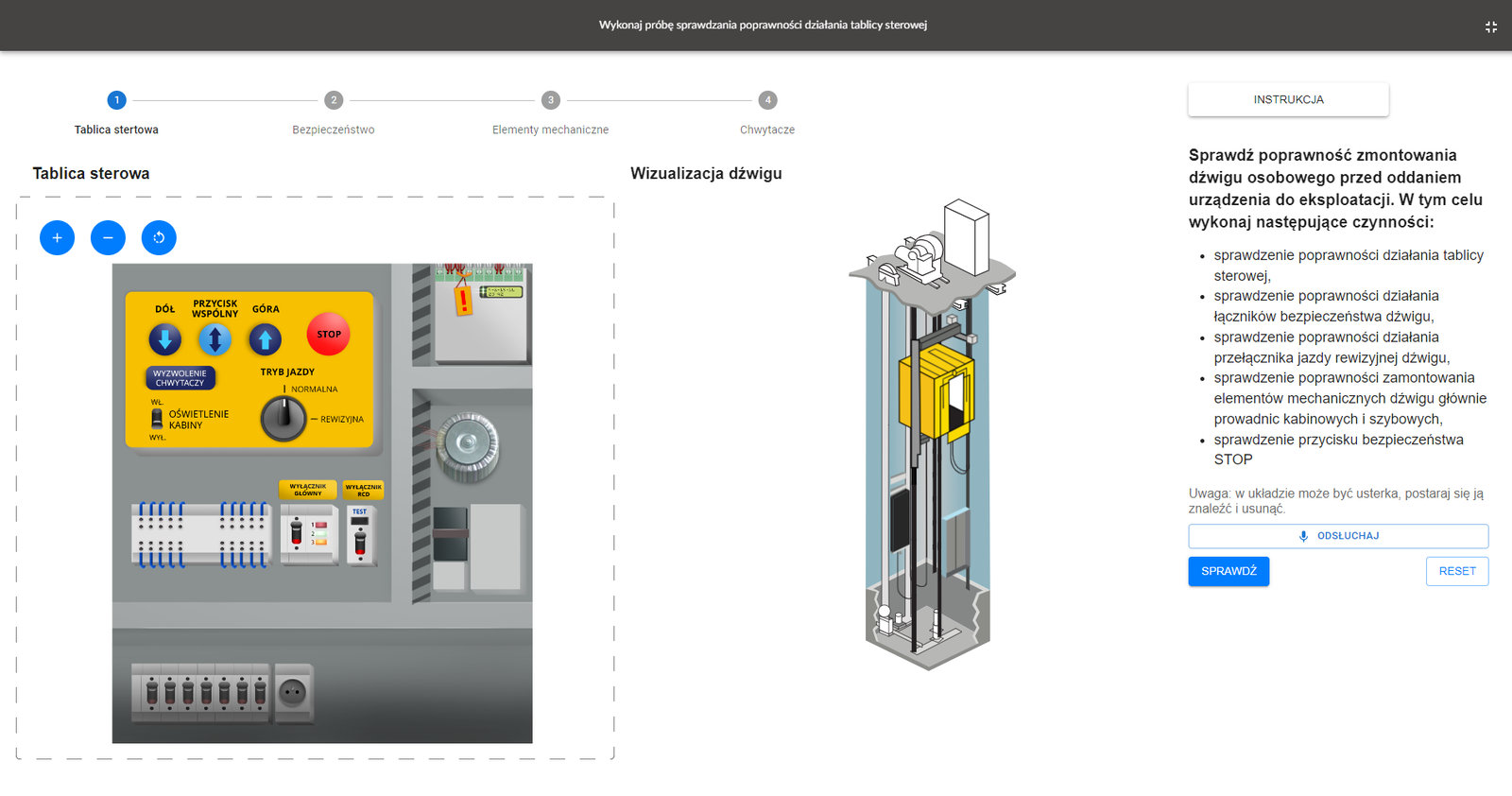

Jest to symulator. Widoczna treść polecenia wykonania próby sprawdzania poprawności działania tablicy sterowej. Po lewej stronie ekranu widoczny rysunek tablicy sterowej. W górnej części na żółtym tle trzy przyciski: dół, góra i wspólny. Poniżej włącznik i wyłącznik z  napisem oświetlenie kabiny. Obok pokrętło trybu jazdy normalnej i rewizyjnej. Poniżej widoczny włącznik główny a obok przyciski z cyframi 1,2,3 oraz włącznik z napisem test. Na dole rysunku gniazdo zasilania i bezpieczniki.
Zasady poprawnego uruchamiania urządzenia dźwigowego.
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY-SA 3.0.

Symulacja przedstawia tablicę sterową i umożliwia sprawdzenie poprawności jej działania. W celu sprawdzenia poprawność zmontowania dźwigu osobowego przed oddaniem urządzenia do eksploatacji  wykonuje się następujące czynności:

1. sprawdzenie poprawności działania tablicy sterowej,

2. sprawdzenie poprawności działania łączników bezpieczeństwa dźwigu,

3. sprawdzenie poprawności działania przełącznika jazdy rewizyjnej dźwigu,

4. sprawdzenie poprawności zamontowania elementów mechanicznych dźwigu głównie prowadnic kabinowych i szybowych,

5. sprawdzenie przycisku bezpieczeństwa STOP.

Grafika przedstawia wygląd tablicy sterowej. Widoczne są okrągłe przyciski: przycisk dół ze strzałką skierowaną w dół, przycisk wspólny ze strzałką zakończoną grotem skierowanym  w górę i w dół, przycisk góra ze strzałką skierowaną w górę, czerwony przycisk stop, podłużny panel z napisem wyzwolenie chwytaczy, przycisk włączania i wyłączania oświetlenia kabiny, pokrętło trybu jazdy: normalnej i rewizyjnej. Poniżej znajduje się włącznik główny, a obok niego trzy diody. Dalej znajduje się włącznik RCD z etykietką TEST. Jeszcze niżej na tablicy sterowej znajdują się szeregowo umieszczone  włączniki oraz gniazdo zasilania. Na grafice obok przedstawiony jest model  szybu dźwigu z kabiną w przekroju. W części górnej zamontowane są urządzenia maszynowni. Szyb windy mieści w sobie kabinę zamocowaną w ramie. Na ścianach na całej wysokości szybu widoczne są prowadnice. W dolnej części podszybia zamontowano amortyzator. Na drugim końcu lin przymocowanych do kabiny  znajduje się przeciwwaga w kształcie prostopadłościanu.

RsKCkFQiqL6Nu
Ćwiczenie 1
Połącz w pary urządzenia i ich zastosowanie.
RVcjyYq9MOiWT
Ćwiczenie 2
Zaznacz prawidłową odpowiedź. Z jakiej pozycji dokonujemy próbnego wyzwalania działania chwytaczy?
RJAFfjonA6bPm
Ćwiczenie 3
Wstaw tekst w luki tak, aby zdanie było prawdziwe.
