Film samouczek

Jak zdefiniować opór zastępczy?

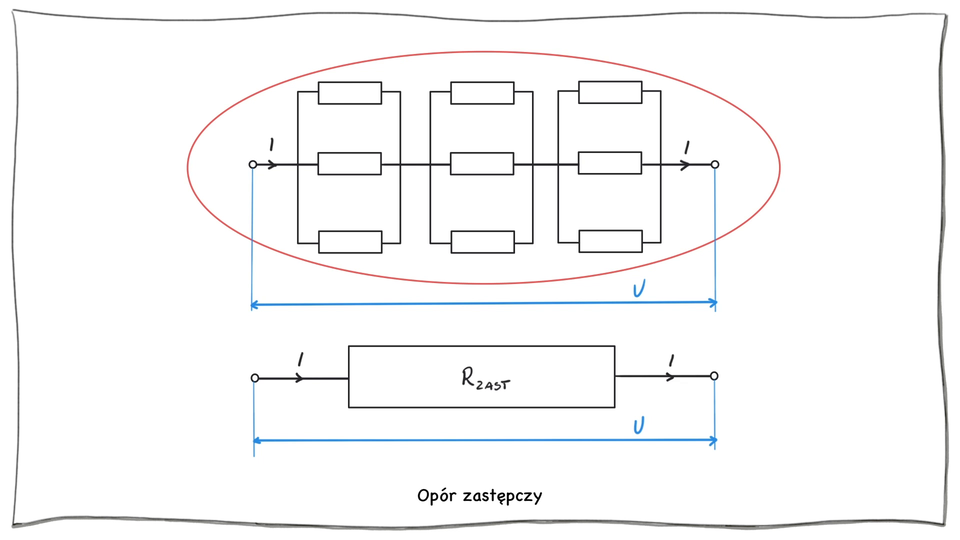

Film samouczek przestawia definicję oporu zastępczego układu oporników oraz pokazuje, jak ją zastosować w kilku typowych przypadkach. Po jego obejrzeniu, łatwo zrozumieć, jak skomplikowany układ oporników można zastąpić jednym oporem – zastępczym.

Ri0GBKU7CeUdQ

Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0.

Polecenie 1

R1Ti5bxOyFSGC

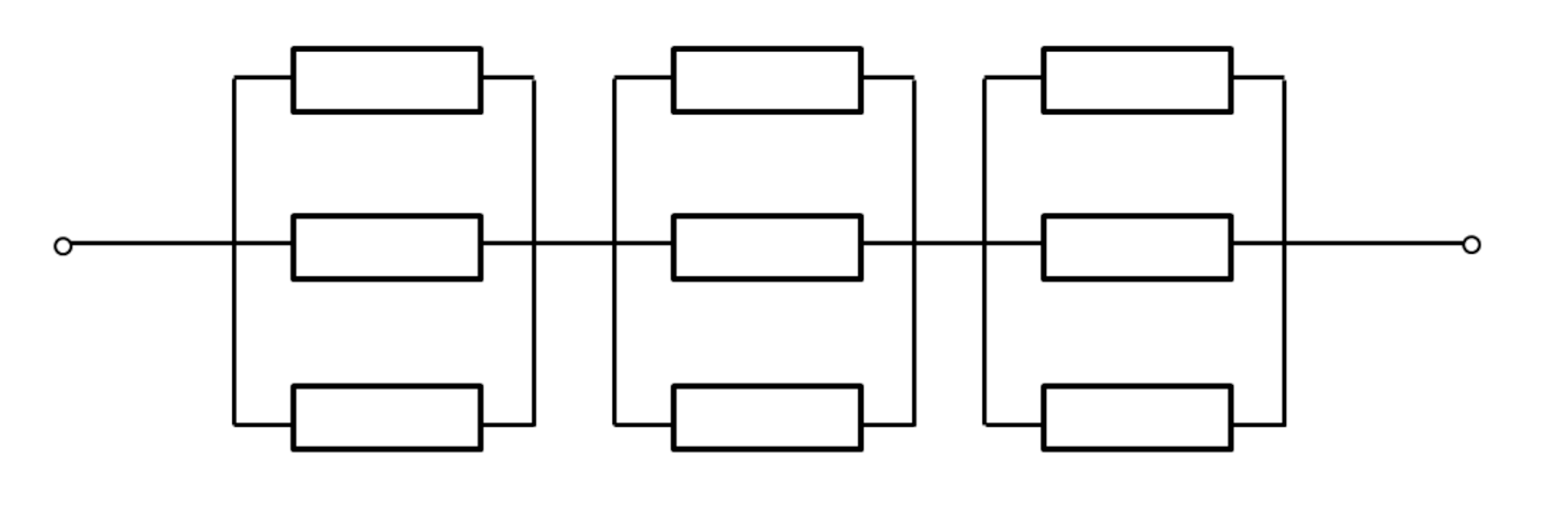

Rysunek poglądowy przedstawia schemat dziewięciu jednakowych oporników połączonych ze sobą w trzy grupy. W obrębie grupy połączone sa równolegle. Trzy grupy oporników połączone są szeregowo. — Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.

R18732JfIjmDO

Oblicz opór zastępczy układu oporników, o którym mowa w filmie zakładając, że wszystkie mają taki sam opór, równy 1 Ω.

Opór zastępczy wynosi ............ Ω.

Opór zastępczy trzech oporników w lewej kolumnie schematu wynosi:

$\frac{1}{R_{Z1}}=\frac{1}{1\ \Omega}+\frac{1}{1\ \Omega}+\frac{1}{1\ \Omega}=\frac{3}{1\ \Omega}$

$R_{Z1}=\frac{1}{3}\Omega$

Z kolei szeregowe połączenie takich trzech zastępczych oporów $R_{Z1}$ da całkowity opór zastępczy

$R_Z=3\cdot R_{Z1}=3\cdot \frac{1}{3}\Omega=1\Omega$

Polecenie 2

R6gCm9LgucaBx

Jakie korzyści można osiągnąć przez zastępowanie jednego opornika układem dziewięciu oporników tak, jak w filmie i w poprzednim zadaniu?

maksymalne natężenie prądu, nie powodujące zniszczenia opornika może być większe
maksymalne napięcie, niepowodujące przebicia może być większe
jeżeli opór jest taki sam, nie ma żadnych korzyści
