Film samouczek

Analiza dodawania i odejmowania napięć w obwodzie, czyli zastosowanie II prawa Kirchhoffa

Film samouczek pokazuje krok po kroku, na konkretnym przykładzie, jak należy stosować II prawo Kirchhoffa, zapisując równania służące wyznaczeniu parametrów obwodu. Omawiane są wszystkie najczęściej występujące sytuacje. Film wciąga widza w konstruowanie tych równań, oczekując od niego aktywnego udziału

RIvIDWgj4hSuw

Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0.

Polecenie 1

RacngTEllnNZW

Uzupełnij zdanie wskazując odpowiedni element.

Przy analizie obwodu elektrycznego zastosowano {tylko pierwsze} / {tylko drugie} / {#pierwsze i drugie} prawo Kirchhoffa.

Polecenie 2

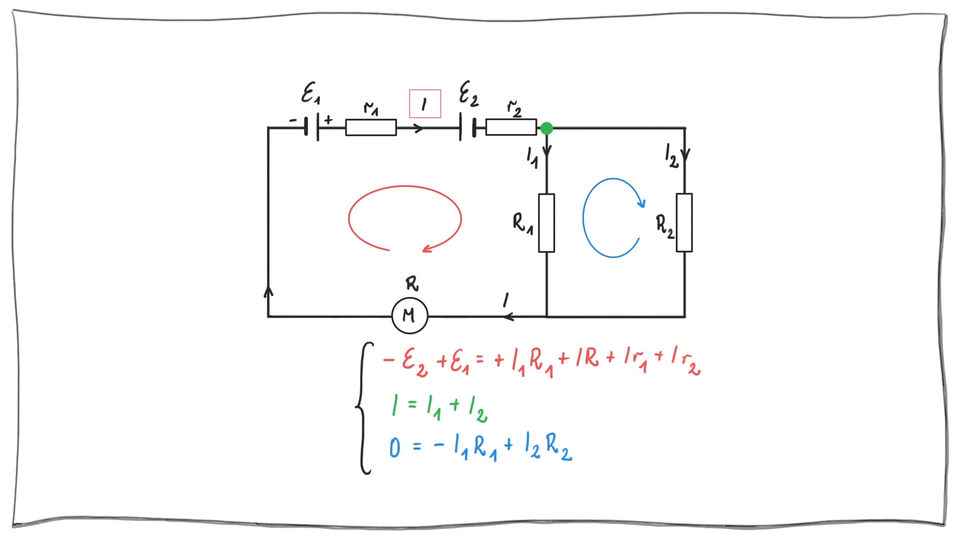

W wyniku zastosowania praw Kirchhoffa do analizowanego obwodu zostały zapisane następujące równania:

$-\mathcal{E_2}+\mathcal{E_1}=I_{1}R_{1}+IR+Ir_{1}+Ir_{2}$

$I=I_1+I_2$

$0=-I_1R_1+I_2R_2$

Oblicz wartości natężeń prądu $I_1$ , $I_2$ , $I$ mając dane:

$\mathcal{E_1}=9\hspace{2mm}V,\hspace{2mm}\mathcal{E_2}=3\hspace{2mm}V,\hspace{2mm}r_{1}=r_{2}=1\hspace{2mm}\Omega$

$R_{1}=100\hspace{2mm}\Omega,\hspace{2mm}R_{2} = 25\hspace{2mm}\Omega,\hspace{2mm}R = 18\hspace{2mm}\Omega$ .

Obliczone wartości natężeń prądów wynoszą:

$I_{1}=0,03\hspace{2mm}A,\hspace{2mm}I_{2}=0,12\hspace{2mm}A,\hspace{2mm}I=0,15\hspace{2mm}A.$
