Ilustracja przedstawia schemat komory spalania oraz jej wybrane elementy. Komora spalania kształtem przypomina słoik. Poszczególne elementy układu wyróżniono punktami interaktywnymi. Po kliknięciu punktu pojawia się ramka z podpisem w formie tekstowej i dźwiękowej. Na schemacie naniesiono 11 punktów interaktywnych.

1. Skrzydełka znajdują się w strefie pierwotnej. Na ilustracji w lewym górnym rogu.

2. Otwory powietrza wtórnego umieszczone są w rurze płomieniowej. Na ilustracji w środkowej części komory spalania.

3. Rura płomieniowa na ilustracji znajduje się lekko w prawą stronę nad otworami powietrza wtórnego.

4.  Obudowa powietrzna na ilustracji znajduję u góry na środku.

5. Otwory powietrza rozrzedzającego znajdują się w rurze płomieniowej.

6. Pierścień uszczelniający znajduję się po prawej stronie schematu przy wieczku „słoika”.

7. Połączenia faliste znajdują się między obudowa powietrzną a rura płomieniową.

8. Strefa pierwotna na ilustracji znajduję się na lewo pod otworami powietrza wtórnego.

9. Łącznik znajduje się na obudowie powietrznej. Na ilustracji pod strefą pierwotną. Ma okrągły kształ.

10. Dysza paliwowa rozpylająca znajduję się w strefie pierwotnej.

11. Łopatki zawirowujące znajdują się w strefie pierwotnej.

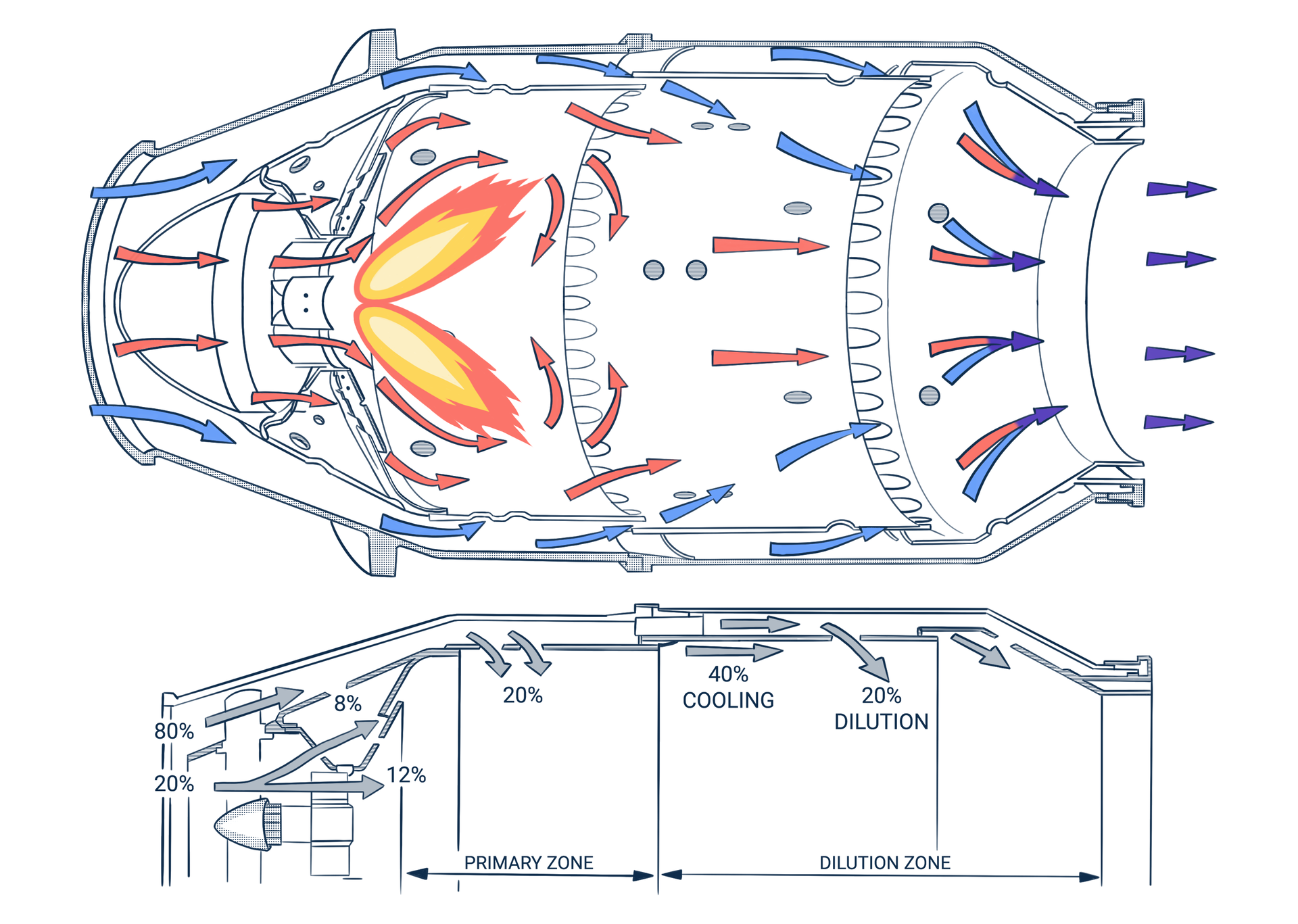

Ilustracja przedstawia organizację procesu wewnątrzkomorowego. Ruch powietrza rozpoczynający się po prawej stronie na wejściu komory spalania i kończący się na wyjściu z niej.  Przez wlot rury ogniowej umieszczonej po prawej stronie dostaje się  20 procent powietrza. Następnie 12 procent wpływa do komory przez łopatki wirowe a 8 procent trafia do przegrody stożkowej by później przedostać się do komory spalania. Po wtryśnięciu i zmieszaniu go przez urządzenie za wirujące w pierwszej strefie zachodzi do zapłonu i wybuchu mieszanki. W strefie rozcieńczania wprowadzane jest 40 procent chłodnego powietrza oraz dodatkowe 20 procent by zwiększyć stosunek powietrza potrzebną do stworzenia ciągu. W tym samym czasie 80 procent powietrza dostarczanego do komory porusza się w jego zewnętrznej części, skąd za pomocą specjalnych otworów dostaje się do środka, by tu również być podgrzanym podczas wybuchu oraz rozrzedzić powietrze na wyjściu. Duża część powietrza zewnętrznego obiegu służy jednak głównie do chłodzenia komory spalania.

Ilustracja przedstawia schemat dzbanowej komory spalania oraz jej wybrane elementy. Komora kształtem przypomina długi dzbanek z uchwytem. Poszczególne elementy układu wyróżniono punktami interaktywnymi. Po kliknięciu punktu pojawia się ramka z podpisem w formie tekstowej i dźwiękowej. Na schemacie naniesiono 9 punktów interaktywnych.

1. Otwory powietrza chłodzącego na  ilustracji znajdują się u góry pod obudową powietrzną,

2. Króćce mają kształt stożka znajdują się w strefie pierwotnej.

3. Strefa pierwotna na ilustracji znajduję się na środku po prawej stronie.

4. Palnik na ilustracji znajduję się po prawej stronie.

5. Łopatki zawirowujące znajdują się pod palnikiem.

6. Osłona znajduję się w wewnętrznej aparaturze

7. Łącznik znajduję się na boku komory jest okrągły.

8. Obudowa powietrzna znajduję się na środku w dolnej części. Osłania komorę.

9. Rura promieniowa znajduję się przy otworach powietrza

Ilustracja przedstawia schemat budowy komory spalania rurowo – pierścieniowej oraz jej wybrane elementy. Komora ta kształtem przypomina okrągłą tarczę do której to wokół krawędzi przyczepiono butelki.  Poszczególne elementy układu wyróżniono punktami interaktywnymi. Po kliknięciu punktu pojawia się ramka z podpisem w formie tekstowej i dźwiękowej. Na schemacie naniesiono 10 punktów interaktywnych

1. Otwory powietrza rozrzedzającego na ilustracji znajdują się w górnym środkowym punkcie.

2. Kołnierz montażowy turbiny to okrągła tarcza. Na ilustracji znajduje się w prawym górnym rogu.

3. Łopatki kierujące znajdują się pod kołnierzem montażowym turbiny.

4. Łącznik znajduje się na środku ilustracji.

5. Świeca zapłonowa znajduje się na obudowie dyfuzora. Na ilustracji w dolnym środkowym punkcie.

6. Obudowa dyfuzora znajduje się na ilustracji w dolnym środkowym punkcie.

7. Zgarniacz powietrza pierwotnego na ilustracji znajduje się w lewym dolnym rogu.

8. Łopatki zawirowujące znajdują się wewnątrz kołnierza montażowego.

9. Wewnętrzna osłona powietrzna znajduje się wewnątrz kołnierza montażowego. Na ilustracji przedstawiona jest jako ściana z wywietrznikami.

10. Zewnętrzna osłona powietrzna przykrywa cały schemat. Na ilustracji znajduje się w górnym środkowym punkcie

Ilustracja przedstawia schemat budowy pierścieniowej komory spalania oraz jej wybrane elementy. Całość kształtem przypomina szeroką rurę.  Poszczególne elementy układu wyróżniono punktami interaktywnymi. Po kliknięciu punktu pojawia się ramka z podpisem w formie tekstowej i dźwiękowej. Na schemacie naniesiono 10 punktów interaktywnych.

1. Łopatki kierujące myślnik kierowniczki dyszy turbiny znajdują się pomiędzy turbinami  Na ilustracji w lewym górnym rogu

2. Komory spalania znajdują się na zewnątrz. Na ilustracji środkowy górny punkt.

3. Rura płomieniowa znajduję się pod komorami spalania.

4. Łopatki kierujące kierownice na wylocie sprężarki wysokiego ciśnienia znajduję się pomiędzy osłonami. Na ilustracji po prawej stronie

5. Obudowa wewnętrzna obudowy spalania znajduje się pod łopatkami kierującymi kierownicą na wylocie sprężarki wysokiego ciśnienia.

6. Dysza rozpalająca paliwo znajduje się pomiędzy osłonami. Na ilustracji w środku od dołu.

7. Kołnierz montażowy obudowy sprężarki znajduje się na tylnej krawędzi. Na ilustracji w prawym dolnym rogu.

8. Kolektor paliwa znajduje się pomiędzy osłonami pod  dyszą rozpylająca paliwo.

9. Otwory powietrza rozrzedzającego znajdują się pomiędzy osłonami, nad dyszą rozpalającą paliwa.

10. Kołnierz mocujący obudowę turbiny znajduję się na przedniej krawędzi. Na ilustracji w lewym dolnym rogu.

Ilustracja przedstawia schemat budowy pierścieniowej komory spalania z parownicami z jej wybranymi elementami.  Poszczególne elementy układu wyróżniono punktami interaktywnymi. Po kliknięciu punktu pojawia się ramka z podpisem w formie tekstowej i dźwiękowej. Na schemacie naniesiono 6 punktów interaktywnych.

1. Rurka płomieniowa  przypomina kształtem  bardziej pustą przestrzeń pomiędzy dwoma walcowatymi obudowami oraz z otworami powietrza rozrzedzającego na swojej powierzchni. Na ilustracji znajduje się w środkowej części układu.

2. Otwory powietrza rozrzedzającego znajdują się na rurce promieniowej.
   3.Łopatki kierujące/kierowniczki dyszy turbiny znajdują się pod budową i erścieniowej komory spalania. Na ilustracji w prawym rogu.

3. Rurka parowania na ilustracji znajduje się w lewym dolnym rogu.

4. Otwory powietrza wtórnego znajdują się obok rurki parowania.

5. Rurka doprowadzająca paliwo na ilustracji znajduje się na środku, w lewym rogu.
