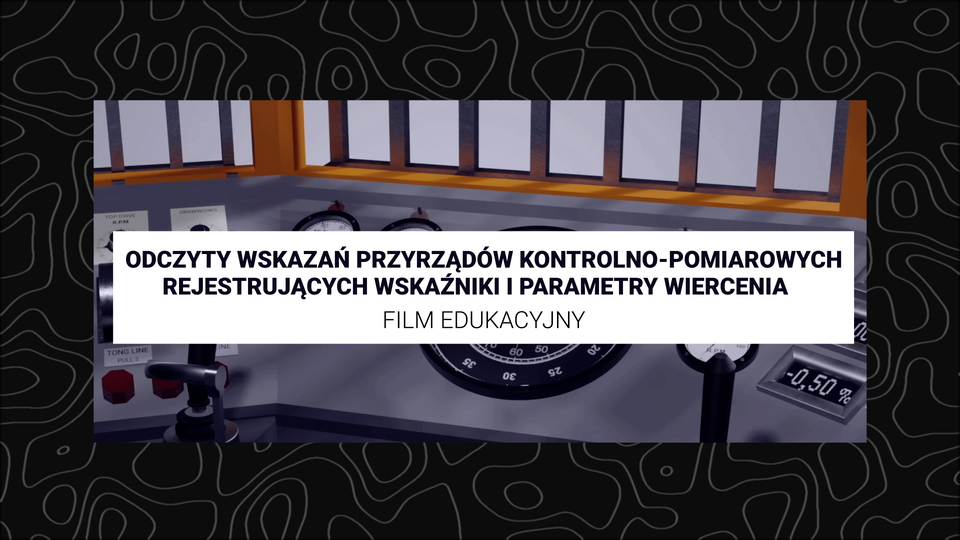

Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia

FILM EDUKACYJNY

R1xlBMXehabrh1

Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia.
Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

Powiązane ćwiczenia

Ćwiczenie 1. - Zasada pracy przewodu wiertniczego w trakcie wiercenia otworu, wskaźniki i parametry wiercenia
Test
Ćwiczenie 1. - Zasada pracy przewodu wiertniczego w trakcie wiercenia otworu, wskaźniki i parametry wiercenia
Zasada pracy przewodu wiertniczego w trakcie wiercenia otworu, wskaźniki i parametry wiercenia182780Brawo! Wiesz już jakie są zasady pracy przewodu wiertniczego w trakcie wiercenia otworu.Jeśli miałeś/aś trudności z rozwiązaniem tego testu wróć do filmu edukacyjnego „Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia” i spróbuj jeszcze raz.

Test
Zasada pracy przewodu wiertniczego w trakcie wiercenia otworu, wskaźniki i parametry wiercenia

Liczba pytań:

18

Limit czasu:

27 min

Pozostało prób:

1/1

Twój ostatni wynik:

-

Zasada pracy przewodu wiertniczego w trakcie wiercenia otworu, wskaźniki i parametry wiercenia

Pytanie 1/18

Twój ostatni wynik -

Zmiana którego parametru powoduje zwiększenie strumienia objętości płuczki wiertniczej: Możliwe odpowiedzi: 1. Liczby suwów pompy płuczkowej, 2. Nacisku na narzędzie wiertnicze, 3. Prędkości obrotowej narzędzia wiercącego, 4. Momentu obrotowego przekazywanego na narzędzie
Podczas wiercenia odcinka krzywoliniowego otworu kierunkowego z użyciem silnika wgłębnego oraz przy wykorzystaniu urządzenia wiertniczego z napędem stołowym: Możliwe odpowiedzi: 1. Przewód wiertniczy obraca się, 2. Przewód wiertniczy przenosi moment obrotowy, 3. Przewód wiertniczy i narzędzie obraca się, 4. Przewód wiertniczy nie przenosi momentu obrotowego
Którego z parametrów nie zmienia się celowo podczas przeprowadzania procedury testu zwiercania? Możliwe odpowiedzi: 1. Nacisku na narzędzie, 2. Prędkości obrotowej narzędzia, 3. Momentu obrotowego przekazywanego na narzędzie, 4. Strumienia objętości płuczki wiertniczej
Który spośród wymienionych parametrów nie jest wskaźnikiem techniczno-ekonomicznym wiercenia otworu? Możliwe odpowiedzi: 1. Marszowa prędkość wiercenia, 2. Mechaniczna prędkość wiercenia, 3. Jednostkowy koszt wiercenia otworu, 4. Prędkość obrotowa narzędzia
Wzrost którego z parametrów wiercenia bezpośrednio wpływa na skuteczność oczyszczania dna otworu ze zwiercin? Możliwe odpowiedzi: 1. Nacisku na narzędzie, 2. Prędkości obrotowej narzędzia, 3. Ciśnienia tłoczenia płuczki, 4. Strumienia objętości płuczki
Podczas wiercenia odcinka krzywoliniowego otworu kierunkowego z użyciem silnika wgłębnego oraz przy wykorzystaniu urządzenia wiertniczego z napędem wrzecionowym: Możliwe odpowiedzi: 1. Przewód wiertniczy obraca się, 2. Przewód wiertniczy przenosi moment obrotowy, 3. Przewód wiertniczy i narzędzie obraca się, 4. Przewód wiertniczy nie przenosi momentu obrotowego
Zwiększając na pompie ciśnienie tłoczenia płuczki można się spodziewać: Możliwe odpowiedzi: 1. Wzrostu nacisku na narzędzie, 2. Spadku prędkości obrotowej narzędzia, 3. Wzrostu strumienia objętości płuczki, 4. Spadku strumienia objętości płuczki
Niedostateczne oczyszczanie dna otworu może być następstwem: Możliwe odpowiedzi: 1. Zbyt małego strumienia objętości płuczki, 2. Zbyt małej prędkości obrotowej narzędzia, 3. Za dużego strumienia objętości płuczki, 4. Za dużego ciśnienia tłoczenia płuczki
Co należy zrobić, aby przywrócić wzrost prędkości wiercenia wraz ze zwiększaniem nacisku na narzędzie wiercące? Możliwe odpowiedzi: 1. Zwiększyć prędkość obrotową narzędzia, 2. Zwiększyć strumień objętości tłoczenia płuczki, 3. Zmniejszyć strumień objętości tłocznia płuczki, 4. Zmniejszyć prędkość obrotową narzędzia
Na skutek rozdrabniania zwiercin na dnie otworu: Możliwe odpowiedzi: 1. Prędkość wiercenia rośnie, 2. Prędkość obrotowa narzędzia rośnie, 3. Prędkość wiercenia spada, 4. Prędkość obrotowa narzędzia spada
Podczas wiercenia odcinka prostoliniowego otworu kierunkowego z użyciem silnika wgłębnego oraz przy wykorzystaniu urządzenia wiertniczego z napędem wrzecionowym: Możliwe odpowiedzi: 1. Tylko przewód wiertniczy obraca się, 2. Tylko świder się obraca, 3. Przewód wiertniczy i narzędzie obraca się, 4. Przewód wiertniczy nie przenosi momentu obrotowego
Aby zapobiec rozdrabnianiu zwiercin na dnie otworu należy: Możliwe odpowiedzi: 1. Zmniejszyć strumień objętości tłoczenia płuczki, 2. Zwiększyć prędkość obrotową narzędzia, 3. Zmniejszyć strumień objętości tłocznia płuczki, 4. Zmniejszyć nacisk na narzędzie
Do hydraulicznych parametrów wiercenia należy: Możliwe odpowiedzi: 1. Nacisk na narzędzie, 2. Strumień objętości płuczki wiertniczej, 3. Marszowa prędkość wiercenia, 4. Jednostkowy koszt wiercenia otworu
Podczas wiercenia odcinka prostoliniowego otworu kierunkowego z użyciem silnika wgłębnego oraz przy wykorzystaniu urządzenia wiertniczego z napędem stołowym: Możliwe odpowiedzi: 1. Tylko przewód wiertniczy obraca się, 2. Tylko narzędzie obraca się, 3. Przewód wiertniczy i narzędzie obraca się, 4. Przewód wiertniczy nie przenosi momentu obrotowego
Wzrost którego z parametrów nie może spowodować zwiększenia prędkości wiercenia? Możliwe odpowiedzi: 1. Nacisku na narzędzie, 2. Prędkości obrotowej narzędzia, 3. Strumienia objętości płuczki wiertniczej, 4. Stopień obciążenia pompy płuczkowej
Który z parametrów poprawia wynoszenie zwiercin z dna otworu? Możliwe odpowiedzi: 1. Nacisk na narzędzie, 2. Strumień objętości płuczki, 3. Prędkość obrotowa narzędzia, 4. Ciśnienie tłoczenia płuczki
Wzrost prędkości wiercenia nastąpi gdy: Możliwe odpowiedzi: 1. Zwiększy się nacisk na narządzie; 2. Zwiększy się strumień objętości płuczki wiertniczej; 3. Zmniejszy się strumień objętości płuczki; 4. Zmniejszy się prędkości obrotowa narzędzia.
Jaka technika pracy pozwala osiągnąć najlepsze rezultaty podczas wiercenia otworu pionowego z wykorzystaniem urządzenia wiertniczego wrzecionowego oraz silnika wgłębnego? Możliwe odpowiedzi: 1. Obracanie tylko przewodem wiertniczym, 2. Obracanie przewodem wiertniczym i narzędziem, 3. Obracanie tylko narzędziem, 4. Obracanie w przeciwne strony narzędziem i wrzecionem

Ćwiczenie 3. - Projekt geologiczno‑techniczny otworu (PGTO), konstrukcja przewodu wiertniczego

Podpisz przedstawione na rysunkach narzędzia wiercące, przeciągając ich nazwy pod właściwą ilustrację.6980Brawo! Wiesz już jak skonstruowany jest przewód wiertniczy i jakie informacje możesz znaleźć w Projekcie Geologiczno‑Technicznym Otworu (PGTO).Jeśli miałeś/aś trudności z rozwiązaniem tego testu wróć do filmu edukacyjnego „Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia” i spróbuj jeszcze raz.

Test

Podpisz przedstawione na rysunkach narzędzia wiercące, przeciągając ich nazwy pod właściwą ilustrację.

Liczba pytań:

Limit czasu:

9 min

Pozostało prób:

1/1

Twój ostatni wynik:

Podpisz przedstawione na rysunkach narzędzia wiercące, przeciągając ich nazwy pod właściwą ilustrację.

Pytanie 1/6

Twój ostatni wynik -

Na podstawie Projektu geologiczno‑technicznego otworu (PGTO) odpowiedz na pytanie. Ile wynosi gradient ciśnienia złożowego w poziomie $1020 - 1200 m$ ?

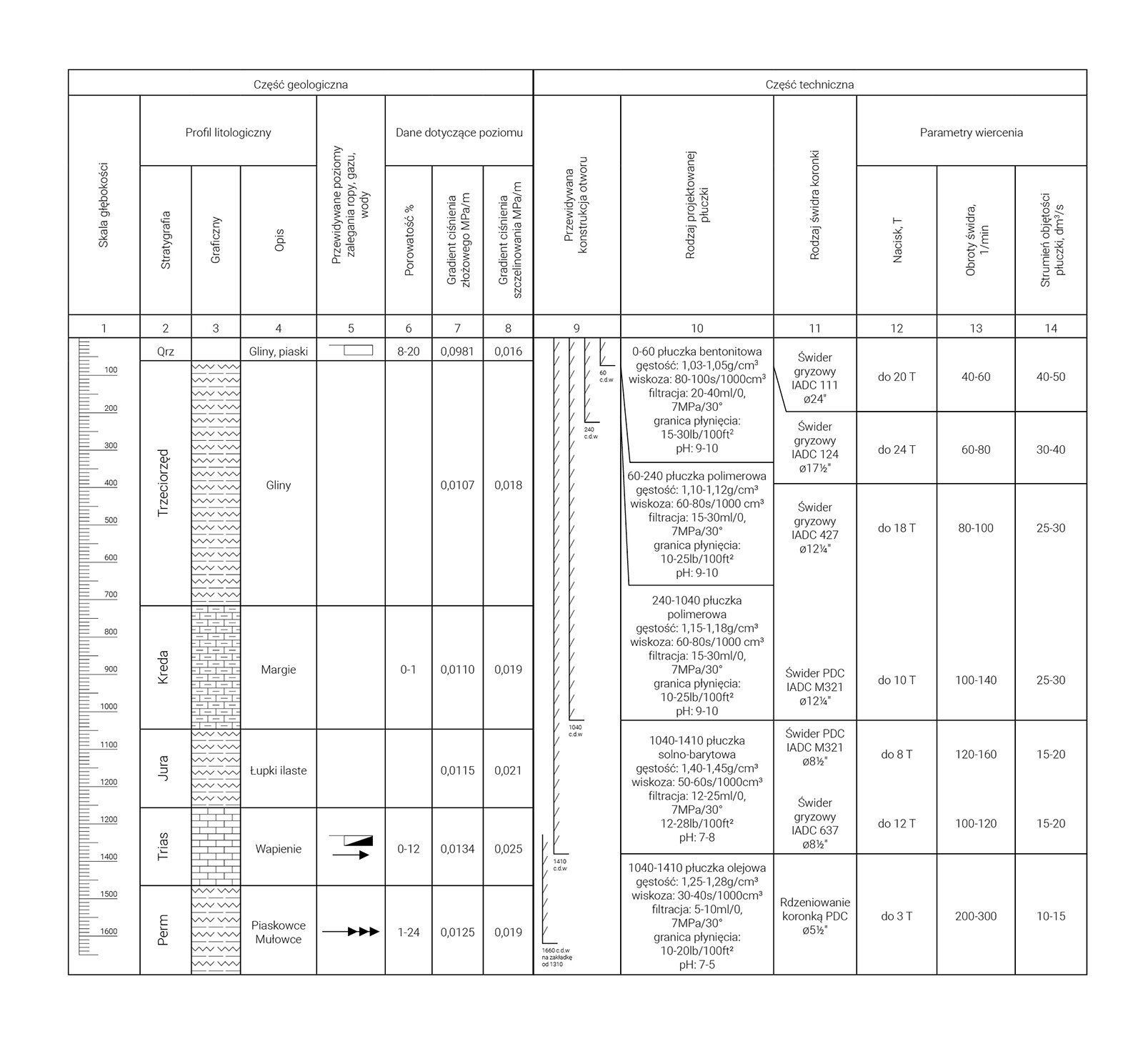

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

RVmhzIqpN9eBg1

R1SWIesSLHHFJ2

RdDDEcayxU2cZ3

Na podstawie zamieszczonego Projektu geologiczno‑technicznego otworu (PGTO) odpowiedz na pytanie. Ile wynosi maksymalny nacisk na świder w interwale $60 - 240 m$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

R1J2stTw66FL01

Na podstawie zamieszczonego Projektu geologiczno‑technicznego otworu (PGTO) odpowiedz na pytanie. Ile wynosi maksymalny nacisk na koronkę w interwale $1410 - 1650 m$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

R18UnMEvOGKT11

Na podstawie zamieszczonego Projektu geologiczno‑technicznego otworu (PGTO) odpowiedz na pytanie. Ile wynosi gradient ciśnienia szczelinowania w poziomie $50 - 700 m$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

R1ZsqjkrKksAW3

Ćwiczenie 4. - Projekt geologiczno‑techniczny otworu (PGTO)

R19EHi0Ap2ekc

Ilustracja — Źródło: GroMar Sp. z o.o., licencja: CC BY-SA 3.0.

Na podstawie Projektu geologiczno‑technicznego otworu (PGTO) odpowiedz na pytanie. Ile wynosi gradient ciśnienia złożowego w poziomie $50 - 700 m$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

R1CMevS4a80RX1

RRWdUEi1PqKJu

Na podstawie Projektu geologiczno‑technicznego otworu odpowiedz na pytanie. Ile powinna wynosić prędkość obrotowa narzędzia podczas wiercenia otworu pod kolumnę $4 {\frac{1}{2}}^{''}$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

RPxq5E4HOQYSf2

R1CvSuZmonEHp

Na podstawie Projektu geologiczno‑technicznego otworu (PGTO) odpowiedz na pytanie. Ile wynosi gradient ciśnienia szczelinowania w poziomie $1400 - 1650 m$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

RCwJtP87pW0Vk1

R1tm6liFLWk2u

Na podstawie Projektu geologiczno‑technicznego otworu odpowiedz na pytanie. Ile powinna wynosić prędkość obrotowa świdra PDC podczas wiercenia otworu pod kolumnę $7''$ ?

Tabela przedstawia Projekt geologiczno‑techniczny otworu (PGTO). Pierwsze siedem kolumn to część geologiczna, kolejne siedem to część techniczna.
Skala głębokości	Profil litologiczny. Stratygrafia	Profil litologiczny. Graficzny	Profil litologiczny. Opis	Przewidywane poziomy zalegania ropy, gau, wody	Dane dotyczące poziomu. Porowatość $[%]$	Dane dotyczące poziomu. Gradient cisnienia złożowego $[\frac{M P a}{m}]$	Dane dotyczące poziomu. Gradient cisnienia szczelinowania $[\frac{M P a}{m}]$	Przewidywana konstrukcja otworu	Rodzaj projektowanej płuczki	Rodzaj świdra koronki	Parametry wiercenia. Nacisk $[T]$	Parametry wiercenia. Obroty świdra $[\frac{1}{m i n}]$	Parametry wiercenia. Strumień objętości płuczki $[\frac{d m^{3}}{s}]$
1	2	3	4	5	6	7	8	9	10	11	12	13	14
Narysowana linijka z liczbami od $0$ do $1650$ z czego do $60$ Czwrtorzęd, do $700$ Trzeciorzęd, do $1050$ Kreda, do $1250$ Jura, do $1450 Trias, do 1650$ Perm	Czwartorzęd	Puste miejsce	Gliny, piaski	Symbol czarnego prostokąta z białym wnętrzem. Górna krawędź prostokąta jest przedłużona w lewo. Symbol w kształćie noża.	$8$ do $20$	$0, 0981$	$0, 0016$	Pieć symboli. Każdy z symboli przedstawia pionową czarną linię z podstawą zwróconą w prawą stronę. Kształ każdego symbolu przypomina literę L. Na całej długości pionowej prostej znajdują się krótkie proste odchylone od pionu. Odcinki te są równoległe względem siebie. Pod pierwszym symbolem od lewej jest napis: $1660$ cdw na zakłądkę od $1310$ . Pod drugim symbolem od lewej jest napis: $1410$ cdw. Pod trzecim symbolem od lewej jest napis: $1040$ cdw. Pod czwartym symbolem od lewej jest napis: $240$ cdw. Pod piątym symbolem od lewej jest napis: $60$ cdw. Z czego do piatego symbolu od lewej należy przypisać pierwszy wiersz kolumny od $10$ do $14$ . Czwartemu symbolowi od lewej należy przypisać drugi wiersz w kolumnie $11$ oraz drugi wiersz wkolumnach od $11$ do $14$ z czego kolumny te nachodzą częściowo na trzeci symbol od lewej do głębokości około czterystu metrów. Trzeciemu symbolowi należy przypisac trzeci wiersz w kolumnach od $10$ do $14$ . Drugiemu symbolowi od lewej należy przypisać czzwarty wiersz w kolumnach od $10$ do $14$ , a pierwszemu symbolowi od lewej należy przypisać piąty wiersz w kolumnach olumny od $11$ do $14$	$0$ do $60$ płuczka betonitowa gęstość: $1, 03$ do $1, 05 \frac{g}{c m^{3}}$ wiskoza: $80$ do $100 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $20$ do $40 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $15$ do $30 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gazowy IADC $111$ $\emptyset 24 "$	do $20$ T	$40$ do $60$	$40$ do $50$
	Trzeciorzęd	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Gliny	Puste miejsce	Puste miejsce	$0, 0107$	$0, 0018$		$60$ do $240$ płuczka polimerowa gęstość: $1, 10$ do $1, 12 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowyy IADC $124$ $\emptyset 17 \frac{1}{2} "$	do $24$ T	$60$ do $80$	$30$ do $40$
	Kreda	Symbol:mur zbudowany z cegieł w środku których widać przerywaną linię	Margle	Puste miejsce	$0$ do $1$	$0, 0110$	$0, 0019$		$240$ do $1040$ płuczka polimerowa gęstość: $1, 15$ do $1, 18 \frac{g}{c m^{3}}$ wiskoza: $60$ do $80 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $15$ do $30 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $9$ do $10$	świder gryzowy IADC $427$ $\emptyset 12 \frac{1}{4} "$ świder PDC IADC $321$ $\emptyset 12 \frac{1}{4} "$	do $18$ T do $10$ T	$80$ do $100$ $100$ do $140$	$25$ do $30$ $25$ do $30$
	Jura	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Łupki ilaste	Puste miejsce	Puste miejsce	$0, 0115$	$0, 0021$		$1040$ do $1410$ płuczka solno‑barytowa gęstość: $1, 40$ do $1, 45 \frac{g}{c m^{3}}$ wiskoza: $50$ do $60 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $12$ do $25 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $12$ do $25 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $8$	świder gryzowy PDC IADC M $321$ $\emptyset 8 \frac{1}{2} "$ świder gryzowy IADC $637$ $\emptyset 8 \frac{1}{2} "$	do $8$ T do $12$ T	$120$ do $160$ $100$ do $120$	$15$ do $20$ $15$ do $20$
	Trias	Symbol: ściana zbudowana z cegieł	Wapienie	Czarny prostokąt podzielony poprzez przekątną na połowę. Lewa połówka prostokąta w kolorze czarnym. Góna krawędź prostokąta wydłużona w lewą stronę. Symbol przypomina tasak. Poniżej czarna strzałka z grotem zwróconym w prawo.	$0$ do $12$	$0, 0134$	$0, 0025$		$1040$ do $1410$ płuczka olejowa gęstość: $1, 25$ do $1, 28 \frac{g}{c m^{3}}$ wiskoza: $30$ do $40 \frac{s}{1000 \cdot c m^{3}}$ filtracja: $5$ do $10 \frac{m l}{0}$ , $7 \frac{M P a}{30 °}$ granica płynięcia: $10$ do $20 \frac{l b}{100 \cdot {f t}^{2}}$ pH: $7$ do $5$	rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$
	Perm	Symbol: dwa czarne wężyki nad czarną przerywaną linią	Piaskowce i mułowce	Symbol: czarna strzałka z trzema grotami zwróconymi w prawo.	$1$ do $24$	$0, 0125$	$0, 0019$			rdzeniowanie koronką PDC $\emptyset 5 \frac{1}{2} "$	do $3$ T	$200$ do $300$	$10$ do $15$

R1QQYaa38OrHg2

Ćwiczenie 6. - Obliczanie wskaźników i parametrów wiercenia
Test
Ćwiczenie 6. - Obliczanie wskaźników i parametrów wiercenia
Obliczanie wskaźników i parametrów wiercenia192980Brawo! Wiesz już jak obliczać wskaźniki i parametry wiercenia.Jeśli miałeś/aś trudności z rozwiązaniem zadań w tym teście wróć do filmu edukacyjnego Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia i spróbuj jeszcze raz.

Test
Obliczanie wskaźników i parametrów wiercenia

Liczba pytań:

19

Limit czasu:

29 min

Pozostało prób:

1/1

Twój ostatni wynik:

-

Obliczanie wskaźników i parametrów wiercenia

Pytanie 1/19

Twój ostatni wynik -

Jaką liczbę obciążników należy dobrać aby uzyskać nacisk na świder 16T przy założeniu, że ciężar jednostkowy obciążników wynosi 125 kG/m, współczynnik wyporności 0,8, a współczynnik wykorzystania obciążników 0,75? (długość 1 obciążnika 10 m)? Możliwe odpowiedzi: 1. 20 szt.; 2. 22 szt.; 3. 24 szt.; 4. 26 szt.
Ile wynosi marszowa prędkość wiercenia jeśli czas wyciągania/ zapuszczania wynosił 8 h, czas wiercenia 52h, a przewiert 600m? Możliwe odpowiedzi: 1. 4 m/h; 2. 6 m/h; 3. 8 m/h; 4. 10 m/h.
Ile wynosi współczynnik wykorzystania obciążników jeśli ciężar obciążników w powietrzu wynosi 30 T, współczynnik wyporności 0,75, a nacisk na świder jest równy 15,8 T? Możliwe odpowiedzi: 0,55; 0,65; 0,75; 0,85.
Ile wynosi współczynnik wyporności przy gęstości płuczki równej 1250 kg/m3 (gęstość materiału obciążników 7850 kg/m3)? Możliwe odpowiedzi: Ok. 0,86; Ok. 0,84; Ok. 0,82; Ok. 0,80.
Jeśli gradient ciśnienia złożowego wynosi 0,0120 MPa/m, naddatek ciśnienia hydrostatycznego nad złożowym wynosi 1,0 MPa/1000m, a głębokość otworu 2000m, ile powinna wynosić gęstość płuczki w otworze wiertniczym (przyspieszenie ziemskie przyjąć g=10 m/s2)? Możliwe odpowiedzi: 1100 kg/m3; 1200 kg/m3; 1300 kg/m3; 1400 kg/m3.
Jaką liczbę obciążników należy dobrać aby uzyskać nacisk na świder 16T przy założeniu, że ciężar jednostkowy obciążników wynosi 155 kG/m, współczynnik wyporności 0,8, a współczynnik wykorzystania obciążników 0,75 (długość 1 obciążnika 10 m)? Możliwe odpowiedzi: 16 szt.; 18 szt.; 20 szt.; 22 szt.
Ile wynosi marszowa prędkość wiercenia jeśli czas wyciągania/ zapuszczania wynosił 12h, czas wiercenia 38h, a przewiert 200m? Możliwe odpowiedzi: 3 m/h; 4 m/h; 5 m/h; 6 m/h.
Ile wynosi współczynnik wykorzystania obciążników jeśli ciężar obciążników w powietrzu wynosi 15 T, współczynnik wyporności 0,75, a nacisk na świder jest równy 7,9 T? Możliwe odpowiedzi: 0,65; 0,7; 0,75; 0,8.
Ile wynosi współczynnik wyporności przy gęstości płuczki równej 1020 kg/m3 (gęstość materiału obciążników 7850 kg/m3)? Możliwe odpowiedzi: Ok. 0,87; Ok. 0,84; Ok. 0,81; Ok. 0,78.
Jeśli gradient ciśnienia złożowego wynosi 0,0130 MPa/m, naddatek ciśnienia hydrostatycznego nad złożowym wynosi 1,0 MPa/1000m, a głębokość otworu 4000m, ile powinna wynosić gęstość płuczki w otworze wiertniczym (przyspieszenie ziemskie przyjąć g=10 m/s2)? Możliwe odpowiedzi: 1100 kg/m3; 1200 kg/m3; 1300 kg/m3; 1400 kg/m3.
Jaką liczbę obciążników należy dobrać aby uzyskać nacisk na świder 8T przy założeniu, że ciężar jednostkowy obciążników wynosi 120 kG/m, współczynnik wyporności 0,8, a współczynnik wykorzystania obciążników 0,75 (długość 1 obciążnika 10 m)? Możliwe odpowiedzi: 8 szt.; 10 szt.; 12 szt.; 14 szt.
Ile wynosi marszowa prędkość wiercenia jeśli czas wyciągania/ zapuszczania wynosił 10h, czas wiercenia 40h, a przewiert 300m? Możliwe odpowiedzi: 3 m/h; 4 m/h; 5 m/h; 6 m/h.
Ile wynosi współczynnik wykorzystania obciążników jeśli ciężar obciążników w powietrzu wynosi 26 T, współczynnik wyporności 0,85, a nacisk na świder jest równy 15,7 T? Możliwe odpowiedzi: 0,7; 0,75; 0,8; 0,85.
Ile wynosi współczynnik wyporności przy gęstości płuczki równej 1400 kg/m3 (gęstość materiału obciążników 7850 kg/m3)? Możliwe odpowiedzi: Ok. 0,86; Ok. 0,82; Ok. 0,78; Ok. 0,74.
Jeśli gradient ciśnienia złożowego wynosi 0,0120 MPa/m, naddatek ciśnienia hydrostatycznego nad złożowym wynosi 0,5 MPa/1000m, a głębokość otworu 3000m, ile powinna wynosić gęstość płuczki w otworze wiertniczym (przyspieszenie ziemskie przyjąć g=10 m/s2)? Możliwe odpowiedzi: 1150 kg/m3; 1200 kg/m3; 1250 kg/m3; 1300 kg/m3.
Jaką liczbę obciążników należy dobrać aby uzyskać nacisk na świder 16T przy założeniu, że ciężar jednostkowy obciążników wynosi 240 kG/m, współczynnik wyporności 0,75, a współczynnik wykorzystania obciążników 0,8 (długość 1 obciążnika 10 m)? Możliwe odpowiedzi: 8 szt.; 10 szt.; 12 szt.; 14 szt.
Ile wynosi marszowa prędkość wiercenia jeśli czas wyciągania/ zapuszczania wynosił 12h, czas wiercenia 48h, a przewiert 300m? Możliwe odpowiedzi: 3 m/h; 4 m/h; 5 m/h; 6 m/h.
Ile wynosi współczynnik wykorzystania obciążników jeśli ciężar obciążników w powietrzu wynosi 30 T, współczynnik wyporności 0,8, a nacisk na świder jest równy 15,6 T? Możliwe odpowiedzi: 0,65; 0,7; 0,75; 0,8.
Jeśli gradient ciśnienia złożowego wynosi 0,0115 MPa/m, naddatek ciśnienia hydrostatycznego nad złożowym wynosi 0,5 MPa/1000m, a głębokość otworu 2000m, ile powinna wynosić gęstość płuczki w otworze wiertniczym (przyspieszenie ziemskie przyjąć g=10 m/s2)? Możliwe odpowiedzi: 1150 kg/m3; 1200 kg/m3; 1250 kg/m3; 1300 kg/m3.
Ćwiczenie 9. - Wskaźniki techniczno‑ekonomiczne i parametry mechaniczne wiercenia otworu
Grupuj elementy
Ćwiczenie 9. - Wskaźniki techniczno‑ekonomiczne i parametry mechaniczne wiercenia otworu
RbdminOsjWzqG2
Wskaźniki techniczno ekonomiczne wiercenia otworu Możliwe odpowiedzi: 1. jednostkowy koszt wiercenia otworu, 2. nacisk na narzędzie i prędkość obrotowa narzędzia, 3. mechaniczna prędkość wiercenia, 4. marszowa prędkość wiercenia Mechaniczne parametry wiercenia otworu Możliwe odpowiedzi: 1. jednostkowy koszt wiercenia otworu, 2. nacisk na narzędzie i prędkość obrotowa narzędzia, 3. mechaniczna prędkość wiercenia, 4. marszowa prędkość wiercenia
Wskaźniki techniczno ekonomiczne wiercenia otworu Możliwe odpowiedzi: 1. jednostkowy koszt wiercenia otworu, 2. nacisk na narzędzie i prędkość obrotowa narzędzia, 3. mechaniczna prędkość wiercenia, 4. marszowa prędkość wiercenia Mechaniczne parametry wiercenia otworu Możliwe odpowiedzi: 1. jednostkowy koszt wiercenia otworu, 2. nacisk na narzędzie i prędkość obrotowa narzędzia, 3. mechaniczna prędkość wiercenia, 4. marszowa prędkość wiercenia

Przedstawienie pracy przewodu wiertniczego w trakcie wiercenia otworu

Dolny zestaw przewodu wiertniczego uwzględniający różne typy połączeń gwintowych oraz narzędzi wiercących

Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia

Powiązane ćwiczenia

Podpisz przedstawione na rysunkach narzędzia wiercące, przeciągając ich nazwy pod właściwą ilustrację.

Przedstawienie pracy przewodu wiertniczego w trakcie wiercenia otworu

Dolny zestaw przewodu wiertniczego uwzględniający różne typy połączeń gwintowych oraz narzędzi wiercących

Parametry technologiczne wiercenia

Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia

Powiązane ćwiczenia

Zasada pracy przewodu wiertniczego w trakcie wiercenia otworu, wskaźniki i parametry wiercenia

Podpisz przedstawione na rysunkach narzędzia wiercące, przeciągając ich nazwy pod właściwą ilustrację.

Obliczanie wskaźników i parametrów wiercenia
