Na terenie zakładu wykorzystującego instalacje chłodnicze, na przykład do mrożonej żywności, które zostały wyposażone w tunele zamrażalnicze, należy:
w dobrze widocznym miejscu zainstalować wiatrowskaz,
w widoczny i trwały sposób oznakować zawory odcinające, przewody rurowe (oznakowane opaskami mającymi za zadanie specyfikację substancji, która nimi przepływa),
RGIY26Eo7pZUY

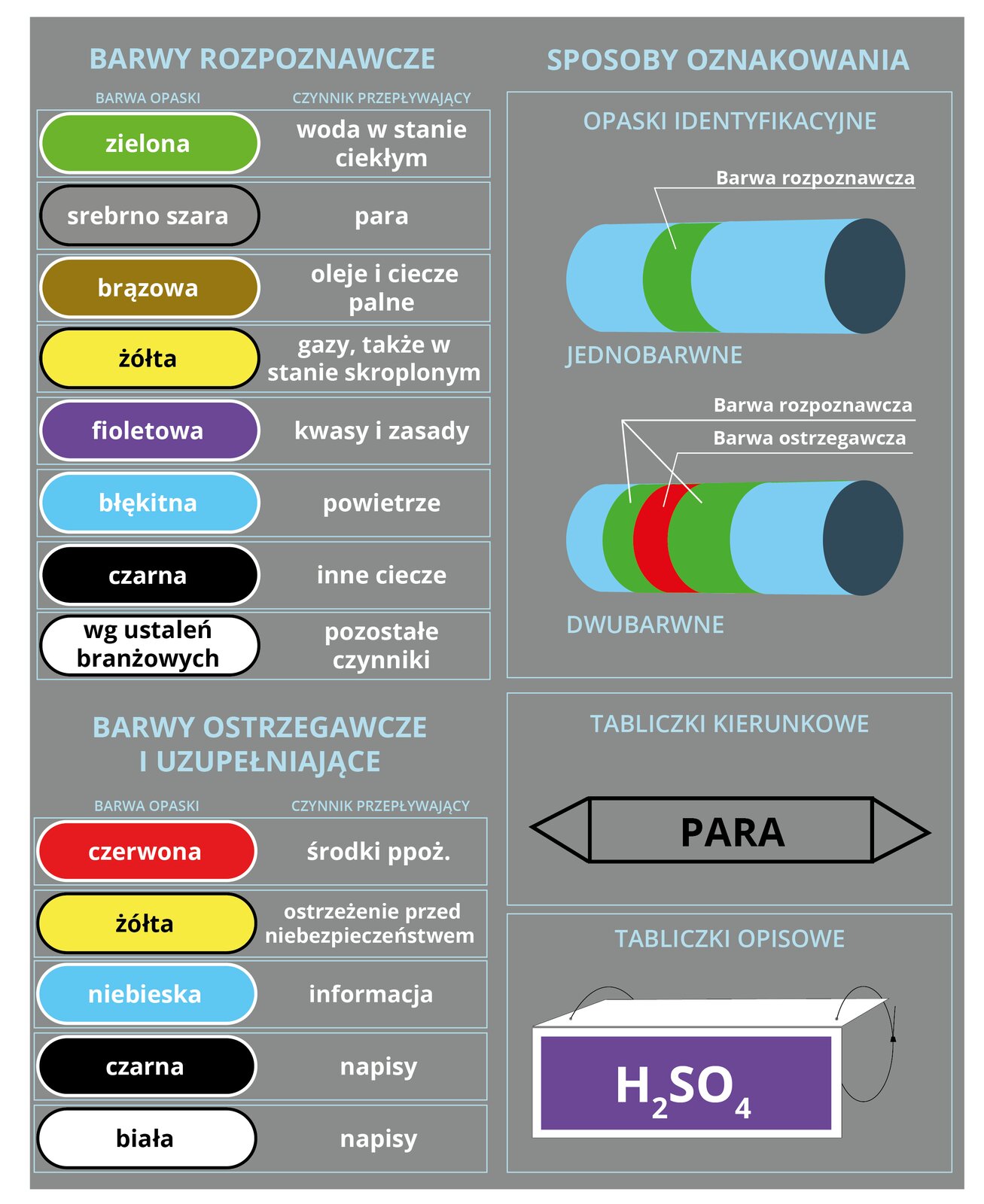

Widoczna jest plansza na której przedstawiono rodzaje i kolory opasek identyfikacyjnych do zabezpieczania zaworów i rurociągów. Na lewym panelu planszy ukazano opaskę w kolorze zielonym oznaczającą wodę w stanie ciekłym. Opaska srebrno szara oznacza parę. Brązowa oleje i ciecze palne. Fioletowa kwasy i zasady. Błękitna powietrze. Czarna inne ciecze. Pozostałe czynniki według ustaleń branżowych. Barwy ostrzegawcze to: czerwona ,która określa środki przeciwpożarowe. Żółta ostrzega przed niebezpieczeństwem. Niebieska jest informacyjna. Czarną i białą wykonuje się napisy. Na prawym panelu planszy widoczne są sposoby oznakowania. Opaski znajdują się na rurach. Pierwsza jest jednobarwna. Drugą rurę oznaczono opaską dwubarwną. Wewnątrz ostrzegawcza czerwona po jej obu stronach opaski zielone. Poniżej na planszy rysunek prostokąta z wierzchołkami w kształcie trójkąta po prawej i lewej stronie. Napis PARA. Na dole planszy rysunek sześcianu w kolorze biało fioletowym. Widoczny biały zapis wzoru chemicznego kwasu siarkowego.
Rys. 7. Rodzaje opasek identyfikacyjnych do oznakowania zaworów i rurociągów
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY-SA 3.0.
umieścić w widocznym miejscu manometry w kolektorach strony tłoczonej i ssawnej z zaznaczonym dopuszczalnym ciśnieniem roboczym,
Ri4XQhNDyn68O1
Widoczny jest żółty znak ostrzegawczy. Ma kształt prostokąta. Po środku znajduje się napis: Uwaga człowiek w chłodni. Obok napisu po prawej stronie ikona przedstawiająca sylwetkę człowieka.
Rys. 8. Znak „Uwaga – człowiek w chłodni” (grupa znaków: C1. Tablice bezpieczeństwa tekstowe)
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY-SA 3.0.
wyposażyć komorę chłodniczą w instalację sygnalizacyjną z napisem „Uwaga – człowiek w chłodni”,
wyposażyć pomieszczenie, w którym przechowywane są butle z gazem (np. amoniakiem), w napis „Uwaga – butle z gazem/amoniakiem”,
RaZ8GkoTrtn0v1
Widoczny jest znak ostrzegawczy w kształcie żółtego trójkąta z wierzchołkiem skierowanym ku górze. Wewnątrz widoczna jest grafika przedstawiająca czarną butlę gazową . Poniżej na prostokątnym panelu pola tekstowego napis: Butle z gazem nie zbliżać się z otwartym ogniem.
Rys. 9. Znak z napisem „Uwaga – butle z gazem/amoniakiem” (grupa znaków: C1. Tablice bezpieczeństwa tekstowe)
Źródło: Akademia Finansów i Biznesu Vistula, licencja: CC BY-SA 3.0.
zainstalować drzwi otwierane z zewnątrz i od wewnątrz,
wyposażyć pomieszczenia maszynowni i aparatowni komór chłodniczych oraz drogi ewakuacyjne w oświetlenie awaryjne z własnym źródłem zasilania,
wyposażyć maszynownię, aparatownię oraz inne pomieszczenia w system wentylacji ciągłej z minimum trzykrotną wymianą powietrza na godzinę, a także w system wentylacji awaryjnej z minimum dziesięciokrotną wymianą powietrza na godzinę,
wyposażyć maszynownię i aparatownię w aparaturę ciągłego pomiaru stężeń amoniaku w powietrzu oraz sygnalizację przekraczania wartości dopuszczalnego stężenia chwilowego amoniaku.
