Tworzenie i modyfikowanie materiałów

W programie Unreal Engine 5 możemy zaprojektować własny materiał. Prace nad nim rozpoczynamy od stworzenia nowego folderu w sekcji Content Browse. Nadajemy mu nazwę i wchodzimy do środka, klikamy prawym przyciskiem myszy i wybieramy New material.

Jeśli dwukrotnie klikniemy nowo utworzony element, otworzy się okno materiału. Widzimy w nim podgląd oraz wiele parametrów – nazwy części z nich są białe, co oznacza, że są dostępne, w przeciwieństwie do wyszarzonych.

W Unreal Engine mamy do czynienia z graficznym interfejsem, niewymagającym od użytkowników pisania kodu. Korzystamy tu z Blueprint Visual Scripting, czyli system programowania typu przeciągnij i upuśćprzeciągnij i upuśćprzeciągnij i upuść. System ten w graficzny sposób przedstawienia funkcje, cechy i zależności między obiektami w grze. Wykorzystuje  węzły (ang. node) połączone na wykresach za pomocą kabli. Każdy stworzony komponent ma element przypominający znane z obwodów elektrycznych gniazdogniazdogniazdo, które można za pomocą kabla połączyć z gniazdem innego węzła. Aby usunąć istniejące połączenie, przytrzymujemy klawisz alt i klikamy kabel. Więcej na temat tego systemu przeczytasz w e‑materiale Blueprint – Unreal Engine, etap VIPddbNWsvGBlueprint – Unreal Engine, etap VI.

RSFi9SmDUpiwr

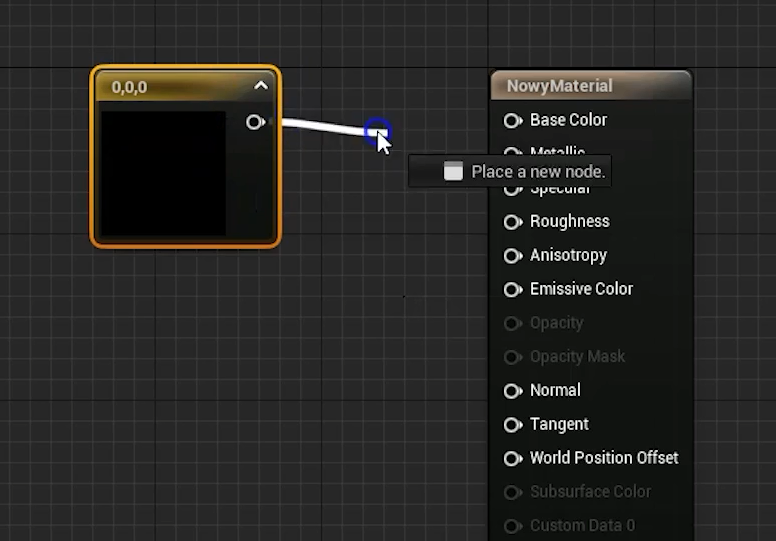

Ilustracja przedstawia tworzenie połączeń między komponentami. Po lewej stronie jest kwadrat otoczony pomarańczową ramką. W górnej części kwadratu jest 0,0,0. Poniżej ikona oznaczająca Place a new node.

Parametry materiałów

Program Unreal Engine 5 umożliwia zastosowanie wielu parametrów materiału, omówimy kilka najważniejszych.

Base Color

Kolor wybieramy, używając wektorawektorwektora (Constant3Vector) – czyli zmiennej, którą określamy za pomocą trzech wartości liczbowych. Zmieniając te wartości, ustalamy kolor materiału.

Metallic

Metaliczności przyjmuje wartość skalarną z zakresu od 0 do 1 (skalarskalarskalar, w przeciwieństwie do wektora, przyjmuje tylko jedną wartość liczbową). Aby zastosować metaliczność, potrzebujemy komponentu ScalarParameter, który odpowiada właśnie za wartości skalarne. Podpięcie go do parametru Metallic pozwoli edytować metaliczność materiału.

Roughness

Jest to parametr odpowiadający za szorstkość, chropowatość materiału. Ustawiając wartość 0, otrzymamy perfekcyjnie gładki, lustrzany metal. Natomiast przy wartości 1 zobaczymy, że faktura elementu jest szorstka i nie odbijają się od jego powierzchni refleksy światła. Do edycji tego parametru również używamy komponentu ScalarParameter.

Dodawanie tekstury

Aby dodać teksturę, w sekcji Content Browser wyszukujemy folderu StarterContent, a w nim Textures i z wielu dostępnych opcji wybieramy odpowiednią, np. rdzę. Przeciągając do okna edytora, umieszczamy komponent tekstury. Podpinamy parametr Base Color do wartości RGB tekstury.

Aby dodać teksturze głębię i fakturę, zastosujemy mapę normalnychmapa normalnychmapę normalnych, którą łączymy z parametrem Normal.

Chcąc zmodyfikować wygląd materiału w taki sposób, że tylko częściowo pokryty będzie on rdzą, wyszukujemy w obszarze z teksturami elementu o nazwie Perlin Noise.

Dodajemy węzeł LinearInterpolate, klikając prawym przyciskiem myszy i wybierając właściwą pozycję z menu.

R1R4XStcsMQQr

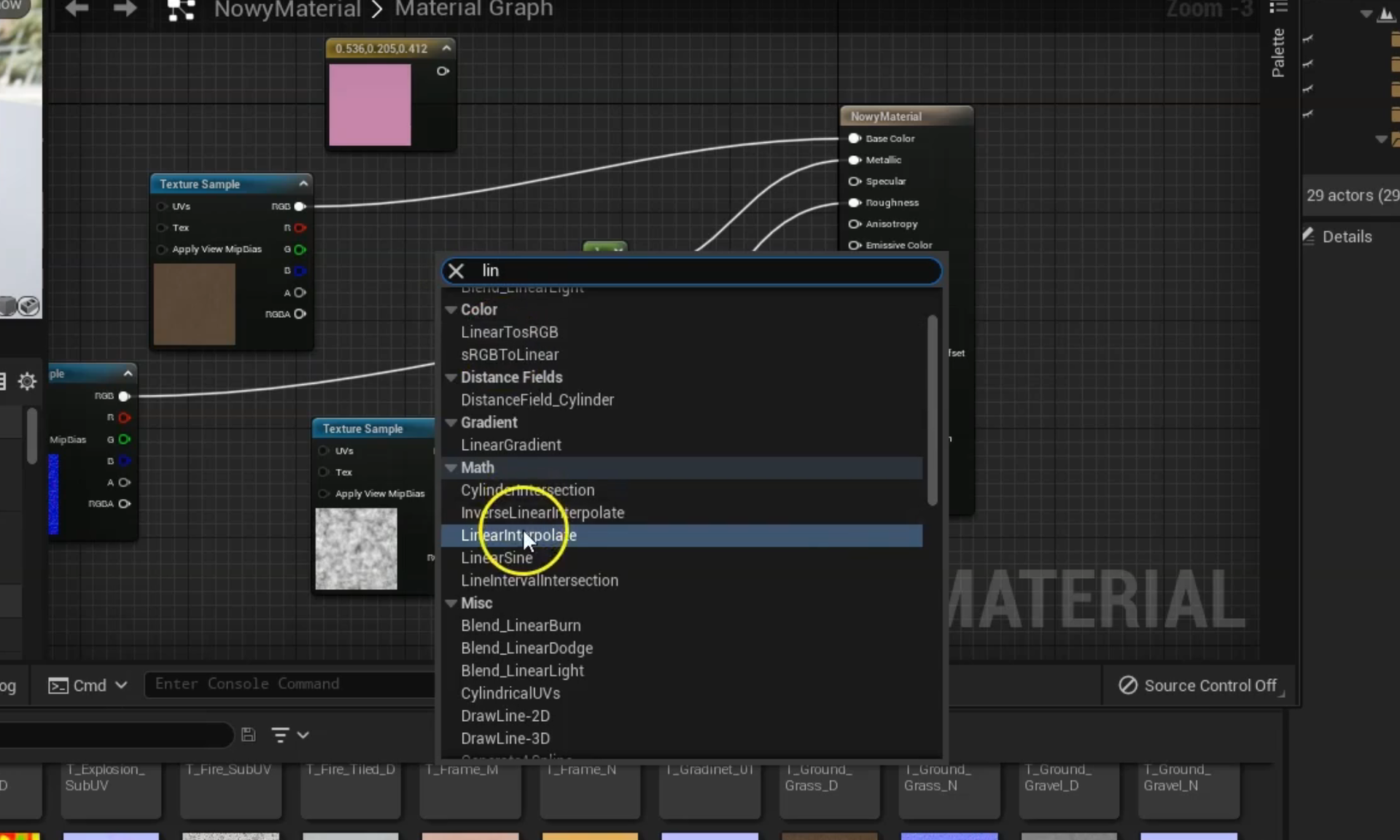

Ilustracja przedstawia okno programu. W obszarze okna są sekcje o nazwie Texture sample. Od opcji w sekcjach linie do sekcji NowyMateriał. Na tle sekcji jest wyświetlona lista, na której zaznaczono LinearInterpolate.

Łączymy ten komponent z wektorem koloru oraz teksturą rdzy. Do wejścia Alpha podpinamy komponent Perlin Noise. Wiążący te komponenty węzeł LinearInterpolate podpinamy do parametru Base Color.

R1aD0vS063Xel

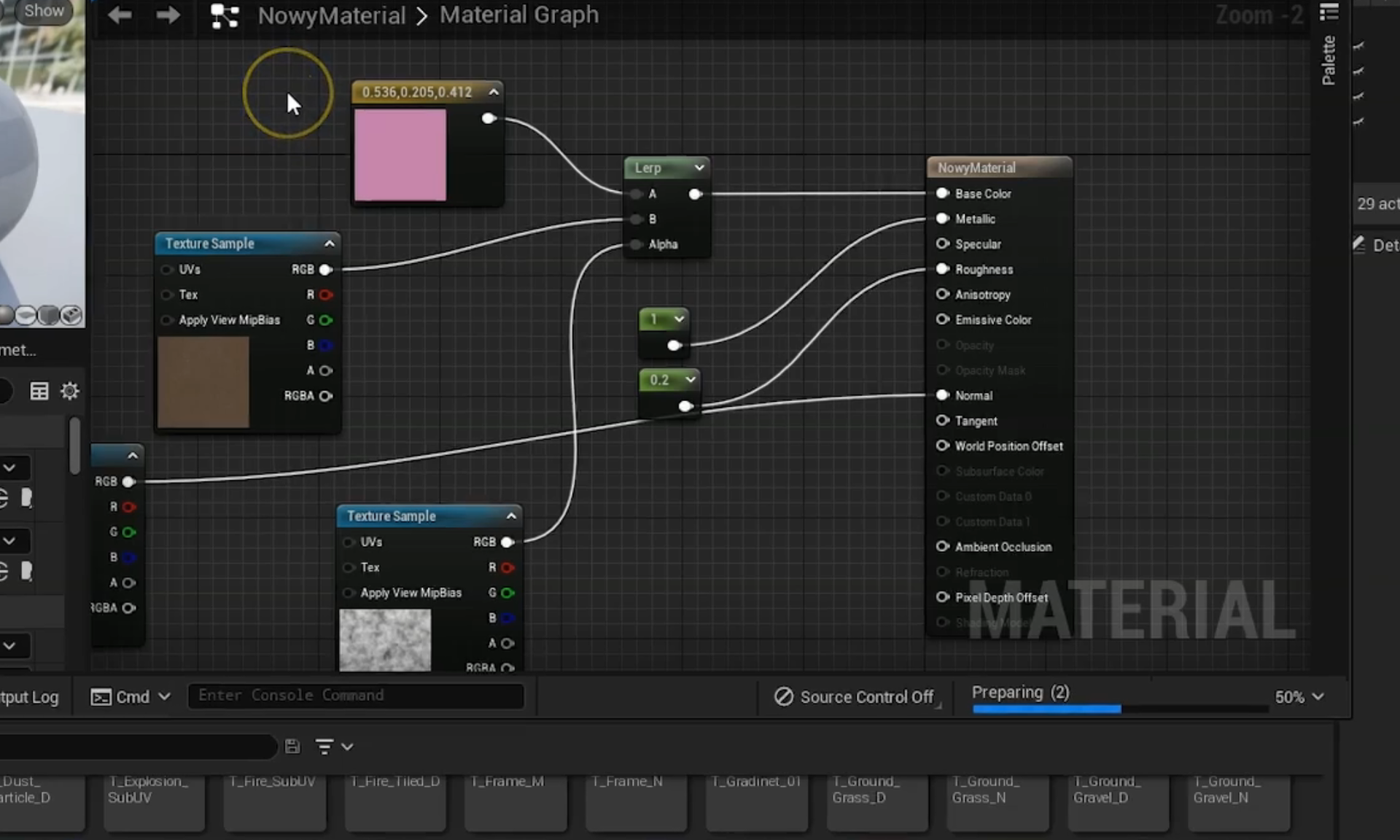

Ilustracja przedstawia okno programu. W obszarze okna są sekcje o nazwie Texture sample. Od opcji w sekcjach linie do sekcji NowyMateriał. Na tle sekcji jest wyświetlona lista, na której zaznaczono LinearInterpolate. W oknie o nazwie NowyMateriał są sekcje z połączeniami między sobą. Linie prowadzą do sekcji o nazwie NowyMateriał.

W efekcie otrzymamy zardzewiały metal.

RXcn870Auu3lt

Ilustracja przedstawia okno o nazwie NowyMaterial. Po lewej stronie jest panel dotyczący Basic. W obszarze roboczym jest srebrna kula. Po prawej stronie sekcja o nazwie Texture Sample.

By zmienić poziom rdzewienia, możemy przeskalować wartość Perlin noise. Zastosujemy tu opcję Parameters, dzięki czemu będziemy w trakcie modyfikacji obserwować zmiany tekstury materiału na bieżąco. Korzystamy także z funkcji Multiply, która pomnoży wartość szumu przez parametr. Analogicznie postępujemy z mapą normalnych (ang. normal map). Gdy ustawimy już wszystkie parametry materiału, klikamy przycisk Apply i zapisujemy materiał.

Wykorzystywanie stworzonego materiału

Utworzony materiał możemy przeciągnąć na dowolny obiekt. Jeśli potrzebuje on kolejnych ulepszeń, możemy to zrobić. Aby edytować kolor, tworzymy nową instancję materiału, klikając prawym przyciskiem. W oknie instancji możemy zmieniać parametr rdzy. Ustawiamy dowolną wartość i klikamy Apply.
