Przeczytaj

Utrwalimy wiadomości dotyczące kątów między prostymi a płaszczyznamikąt między prostą a płaszczyznąkątów między prostymi a płaszczyznami w graniastosłupie prawidłowym sześciokątnym.

Pojęcia wstępne

W graniastosłupie prawidłowym sześciokątnym możemy wyróżnić następujące kąty między prostymi a płaszczyznami.

Kąty nachylenia przekątnych graniastosłupa prawidłowego sześciokątnego do płaszczyzny podstawy

RokuNtg3L19Cz

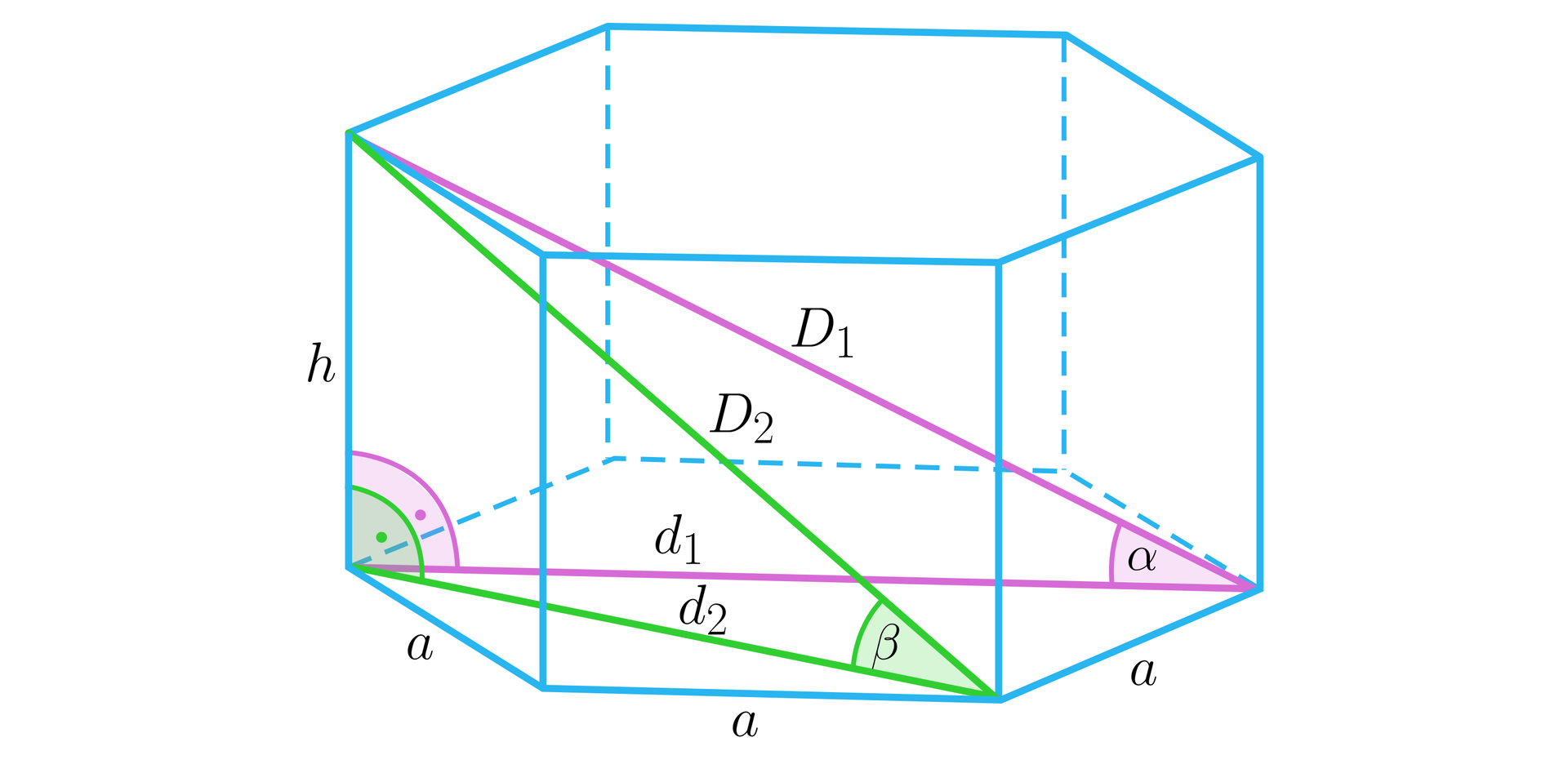

Na ilustracji przedstawiono graniastosłup prawidłowy sześciokątny o krawędzi podstawy równej a, oraz wysokości równej h. W graniastosłupie zaznaczono dwa trójkąty prostokątne. Przyprostokątne pierwszego trójkąta stanowi krawędź graniastosłupa oznaczona h, oraz dłuższa przekątna podstawy graniastosłupa oznaczona małą literą d z indeksem dolnym jeden. Przeciwprostokątna stanowi dłuższą przekątną graniastosłupa, oznaczoną wielką literą D z indeksem jeden. Kąt między dłuższą przekątną graniastosłupa a dłuższą przekątną podstawy oznaczono alfa. Przyprostokątne drugiego trójkąta stanowi krawędź graniastosłupa oznaczona h, oraz krótsza przekątna podstawy graniastosłupa oznaczona małą literą d z indeksem dolnym dwa. Przeciwprostokątna stanowi krótszą przekątną graniastosłupa, oznaczoną wielką literą D z indeksem dwa. Kąt między krótszą przekątną graniastosłupa a krótszą przekątną podstawy oznaczono beta.

$α$ – kąt nachylenia $D_{1}$ - dłuższej przekątnej graniastosłupaprzekątna graniastosłupaprzekątnej graniastosłupa prawidłowego sześciokątnego do płaszczyzny podstawy

Kąt $α$ otrzymujemy, rzutując przekątną $D_{1}$ pod kątem prostym na płaszczyznę podstawy. Otrzymujemy dłuższą przekątną podstawy $d_{1}$ , Powstaje wyróżniony na różowo trójkąt prostokątny.

$β$ – kąt nachylenia $D_{2}$ – krótszej przekątnej graniastosłupa prawidłowego sześciokątnego do płaszczyzny podstawy

Kąt $β$ otrzymujemy, rzutując przekątną $D_{2}$ pod kątem prostym na płaszczyznę podstawy. Otrzymujemy krótszą przekątną podstawy $d_{2}$ . Powstaje wyróżniony na zielono trójkąt prostokątny.

Zastanowimy się, co wiemy o kątach $α$ i $β$ .

Kąty $α$ i $β$ są kątami ostrymi oraz $β > α$ . Z tego, że wysokość graniastosłupa można przedstawić na dwa sposoby w zależności od kąta $α$ i $β$ (gdzie $h = d_{1} \cdot tg α = 2 a \cdot tg α$ , $h = d_{2} \cdot tg β = a \sqrt{3} \cdot tg β$ ) wynika, że $tg β = \frac{2 \sqrt{3}}{3} tg α$ .

Możemy też wyznaczyć długości przekątnych graniastosłupa uzależnione od krawędzi podstawy i kąta, jaki tworzy przekątna z płaszczyzną podstawy, które wyrażają się wzorami:

$D_{1} = \sqrt{4 a^{2} + h^{2}} = \sqrt{4 a^{2} + (2 a \cdot tg α)^{2}} = 2 a \sqrt{1 + {tg}^{2} α}$ ,

$D_{2} = \sqrt{3 a^{2} + h^{2}} = \sqrt{3 a^{2} + {(a \sqrt{3} \cdot tg β)}^{2}} = a \sqrt{3} \cdot \sqrt{1 + t g^{2} β}$ ,

gdzie oczywiście kąty $α$ i $β$ spełniają warunek: $tg β = \frac{2 \sqrt{3}}{3} tg α$ .

Kąt nachylenia dłuższej przekątnej graniastosłupa prawidłowego sześciokątnego do płaszczyzny ściany bocznej

RyVS5XBQMeN4D

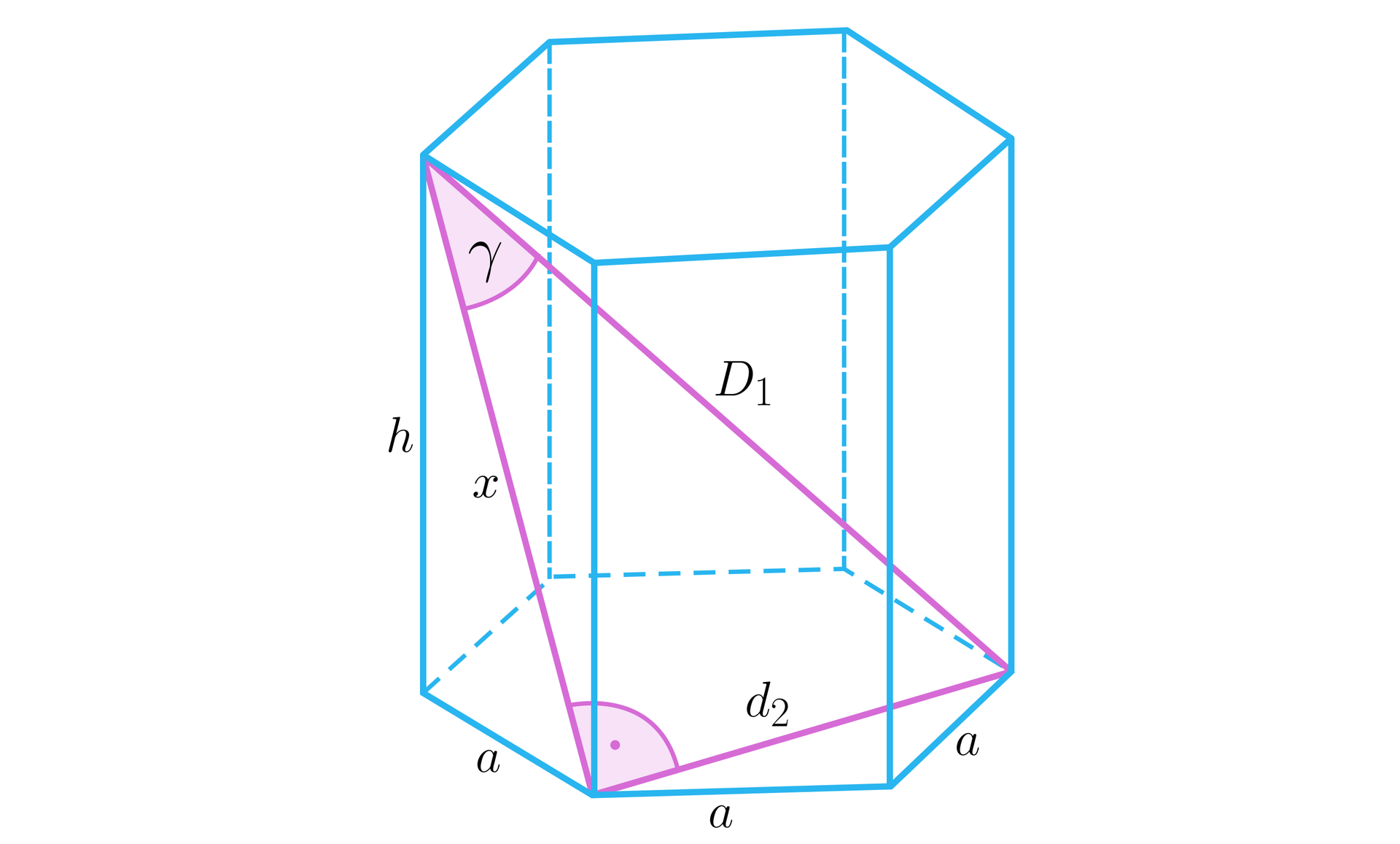

$γ$ – kąt nachylenia $D_{1}$ dłuższej przekątnej graniastosłupa prawidłowego sześciokątnego do ściany bocznej.

Kąt $γ$ otrzymujemy rzutującrzutowanierzutując pod kątem prostym przekątną $D_{1}$ na płaszczyznę ściany bocznej. Otrzymujemy odcinek $x$ , który jest przekątną ściany bocznej. Powstaje wyróżniony na różowo trójkąt prostokątny.

Przykład 1

Dany jest graniastosłup prawidłowy sześciokątny, którego ścianami bocznymi są kwadraty. Wyznacz sumę sinusów kątów nachylenia jego przekątnych do płaszczyzny podstawy.

Rozwiązanie:

R1PYUby6a4tmm

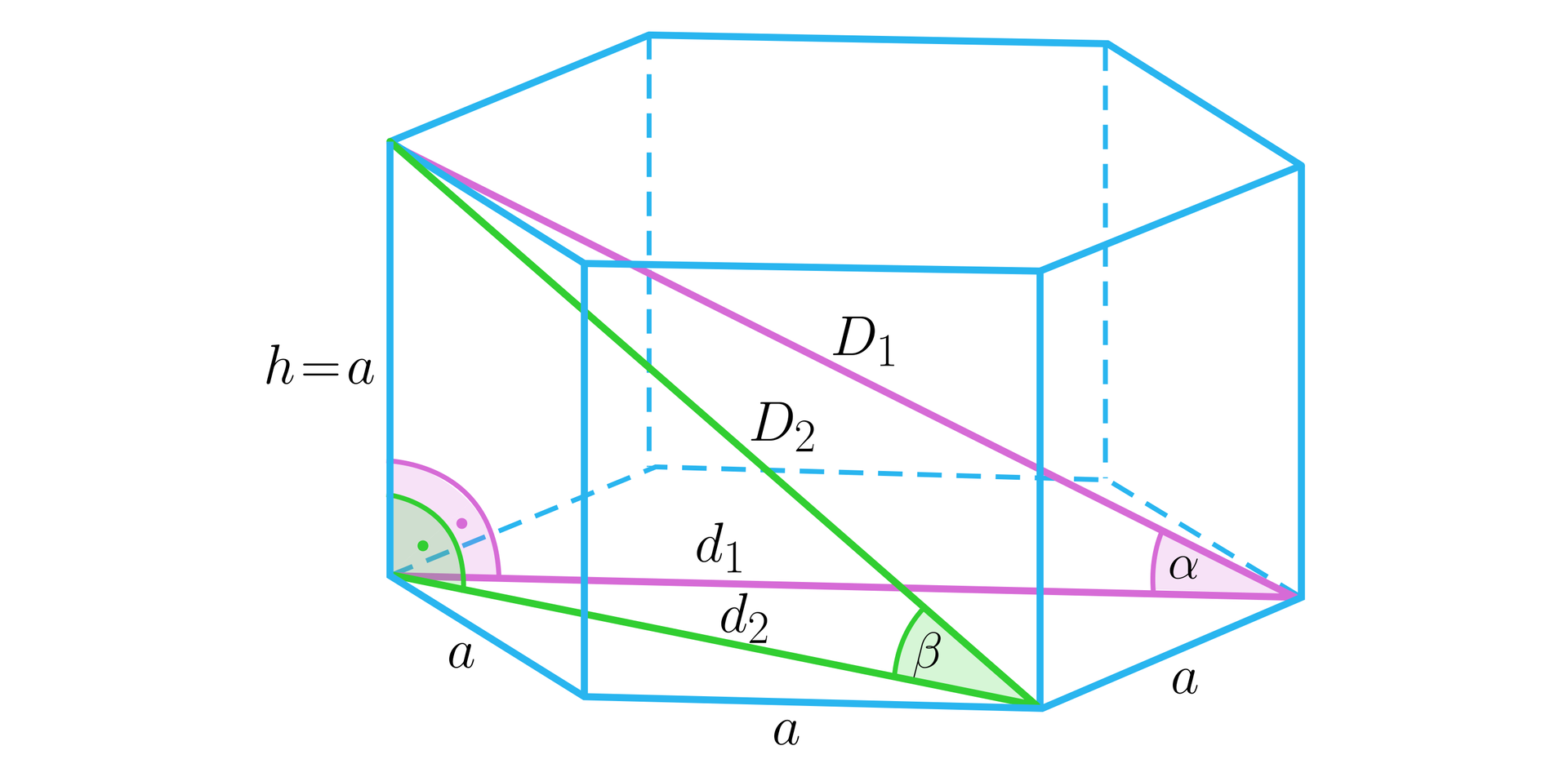

Na ilustracji przedstawiono graniastosłup prawidłowy sześciokątny o krawędzi podstawy równej a, oraz wysokości równej h. Zapisano równanie h=a. W graniastosłupie zaznaczono dwa trójkąty prostokątne. Przyprostokątne pierwszego trójkąta stanowi krawędź graniastosłupa oznaczona h, oraz dłuższa przekątna podstawy graniastosłupa oznaczona małą literą d z indeksem dolnym jeden. Przeciwprostokątna stanowi dłuższą przekątną graniastosłupa, oznaczoną wielką literą D z indeksem jeden. Kąt między dłuższą przekątną graniastosłupa a dłuższą przekątną podstawy oznaczono alfa. Przyprostokątne drugiego trójkąta stanowi krawędź graniastosłupa oznaczona h, oraz krótsza przekątna podstawy graniastosłupa oznaczona małą literą d z indeksem dolnym dwa. Przeciwprostokątna stanowi krótszą przekątną graniastosłupa, oznaczoną wielką literą D z indeksem dwa. Kąt między krótszą przekątną graniastosłupa a krótszą przekątną podstawy oznaczono beta.

Niech $a > 0$ będzie długością krawędzi podstawy graniastosłupa.

Przekątne tego graniastosłupa wynoszą:

$D_{1} = \sqrt{4 a^{2} + h^{2}} = \sqrt{4 a^{2} + a^{2}} = a \sqrt{5}$

$D_{2} = \sqrt{3 a^{2} + h^{2}} = \sqrt{3 a^{2} + a^{2}} = 2 a$

Wyznaczymy sumę sinusów kątów nachylenia jego przekątnych do płaszczyzny podstawy:

$\sin α + \sin β = \frac{a}{a \sqrt{5}} + \frac{a}{2 a} = \frac{5 + 2 \sqrt{5}}{10}$

Odpowiedź: Szukana suma wynosi $\frac{5 + 2 \sqrt{5}}{10}$ .

Przykład 2

Krawędź podstawy graniastosłupa prawidłowego sześciokątnego ma długość $a$ . Przekątne sąsiednich ścian bocznych poprowadzone z tego samego wierzchołka są prostopadłe. Oblicz sumę cosinusów kątów nachylenia jego przekątnych do płaszczyzny podstawy.

Rozwiązanie:

RypDCJfww1KJL

W zadaniu mamy daną krawędź podstawy $a$ .

Wyróżniony na rysunku trójkąt jest prostokątny i równoramienny, stąd $d_{2} = x \sqrt{2}$ oraz wiemy, że $d_{2} = a \sqrt{3}$ .

Możemy wyznaczyć długość odcinka $x$ oraz długość wysokości graniastosłupa $h$ :

$x \sqrt{2} = a \sqrt{3}$

$x = \frac{a \sqrt{6}}{2}$

$h^{2} = {(\frac{a \sqrt{6}}{2})}^{2} - a^{2}$

$h = \frac{a \sqrt{2}}{2}$

Poszukujemy w zadaniu sumy cosinusów kątów nachylenia przekątnych graniastosłupa do płaszczyzny podstawy:

Wcześniej wyliczymy długości przekątnych:

R11J3aKnV4M47

$D_{1} = \sqrt{4 \cdot a^{2} + {(\frac{a \sqrt{2}}{2})}^{2}} = \sqrt{4 \cdot a^{2} + \frac{1}{2} a^{2}} = \frac{3 a \sqrt{2}}{2}$

$D_{2} = \sqrt{3 \cdot a^{2} + {(\frac{a \sqrt{2}}{2})}^{2}} = \sqrt{3 \cdot a^{2} + \frac{1}{2} a^{2}} = \frac{a \sqrt{14}}{2}$

Zgodnie z umieszczonym rysunkiem szukana suma cosinusów wynosi:

$\cos α + \cos β = \frac{d_{1}}{D_{1}} + \frac{d_{2}}{D_{2}} = \frac{2 a}{\frac{3 a \sqrt{2}}{2}} + \frac{a \sqrt{3}}{\frac{a \sqrt{14}}{2}} = \frac{2 \sqrt{2}}{3} + \frac{\sqrt{42}}{7} = \frac{14 \sqrt{2} + 3 \sqrt{42}}{21}$

Odpowiedź: Szukana suma cosinusów wynosi $\frac{14 \sqrt{2} + 3 \sqrt{42}}{21}$ .

Przykład 3

Krótsza przekątna graniastosłupa prawidłowego sześciokątnego tworzy z płaszczyzną podstawy kąt $60 °$ . Przekątna ściany bocznej ma długość $4 \sqrt{10}$ . Oblicz sumę długości krawędzi tego graniastosłupa, długości jego przekątnych oraz sumę kwadratów tangensów kątów nachylenia jego przekątnych do płaszczyzny podstawy.

Rozwiązanie:

RKuXSB3efH1pR

Na ilustracji przedstawiono graniastosłup prawidłowy sześciokątny o krawędzi podstawy równej a, oraz wysokości równej h. W podstawie graniastosłupa, linią przerywaną zaznaczono sześć trójkątów równobocznych. W graniastosłupie zaznaczono trójkąt prostokątny, którego przyprostokątne stanowią krawędź boczna oznaczona jako h, oraz krótsza przekątna podstawy oznaczona małą literą d z indeksem dolnym dwa. Przeciwprostokątną stanowi krótsza przekątna graniastosłupa oznaczona wielką literą D z indeksem dwa. Krótsza przekątna podstawy pokrywa się z dwoma wysokościami trójkątów równobocznych o krawędzi a, wykreślonych w podstawie. Kąt znajdujący się naprzeciw przyprostokątnej h wynosi sześćdziesiąt stopni. Zaznaczono przekątną x ściany bocznej. Wszystkie trzy przekątne wychodzą z jednego wierzchołka.

Na rysunku zaznaczono podany kąt $60 °$ .

Przekątna ściany bocznej jest równa $x = 4 \sqrt{10}$ , powstaje układ równań:

$\{\begin{cases} tg 60 ° = \frac{h}{a \sqrt{3}} \\ {(4 \sqrt{10})}^{2} = a^{2} + h^{2} \end{cases}$

Po przekształceniu otrzymujemy:

$\{\begin{cases} h = 3 a \\ 160 = a^{2} + {(3 a)}^{2} \end{cases}$

$\{\begin{cases} h = 3 a \\ 160 = 10 a^{2} \end{cases}$

$\{\begin{cases} h = 12 \\ a = 4 \end{cases}$

suma długości krawędzi tego graniastosłupa wynosi: $S_{k} = 12 \cdot 4 + 6 \cdot 12 = 120$
przekątna bryły: $D_{1} = \sqrt{4 \cdot 4^{2} + 12^{2}} = 4 \sqrt{13}$ , $D_{2} = \sqrt{3 \cdot 4^{2} + 12^{2}} = 8 \sqrt{3}$
tangens nachylenia dłuższej przekątnej do płaszczyzny podstawy $tg α = \frac{h}{2 a} = \frac{12}{8} = 1, 5$

Wyznaczymy sumę kwadratów tangensów kątów nachylenia jego przekątnych do płaszczyzny podstawy:

${tg}^{2} α + {tg}^{2} β = {(1, 5)}^{2} + {(\sqrt{3})}^{2} = 3 + 2, 25 = 5, 25$

Odpowiedź: Szukana suma kwadratów tangensów wynosi $5, 25$ .

Przykład 4

W graniastosłupie prawidłowym sześciokątnym krawędź podstawy ma długość $a$ . Płaszczyzna zawierająca przekątne sąsiednich ścian bocznych, wychodzących z tego samego wierzchołka, tworzy z krawędzią boczną graniastosłupa kąt $α$ . Oblicz pole i obwód tego przekroju.

Rozwiązanie:

R17uP4REJJcDu

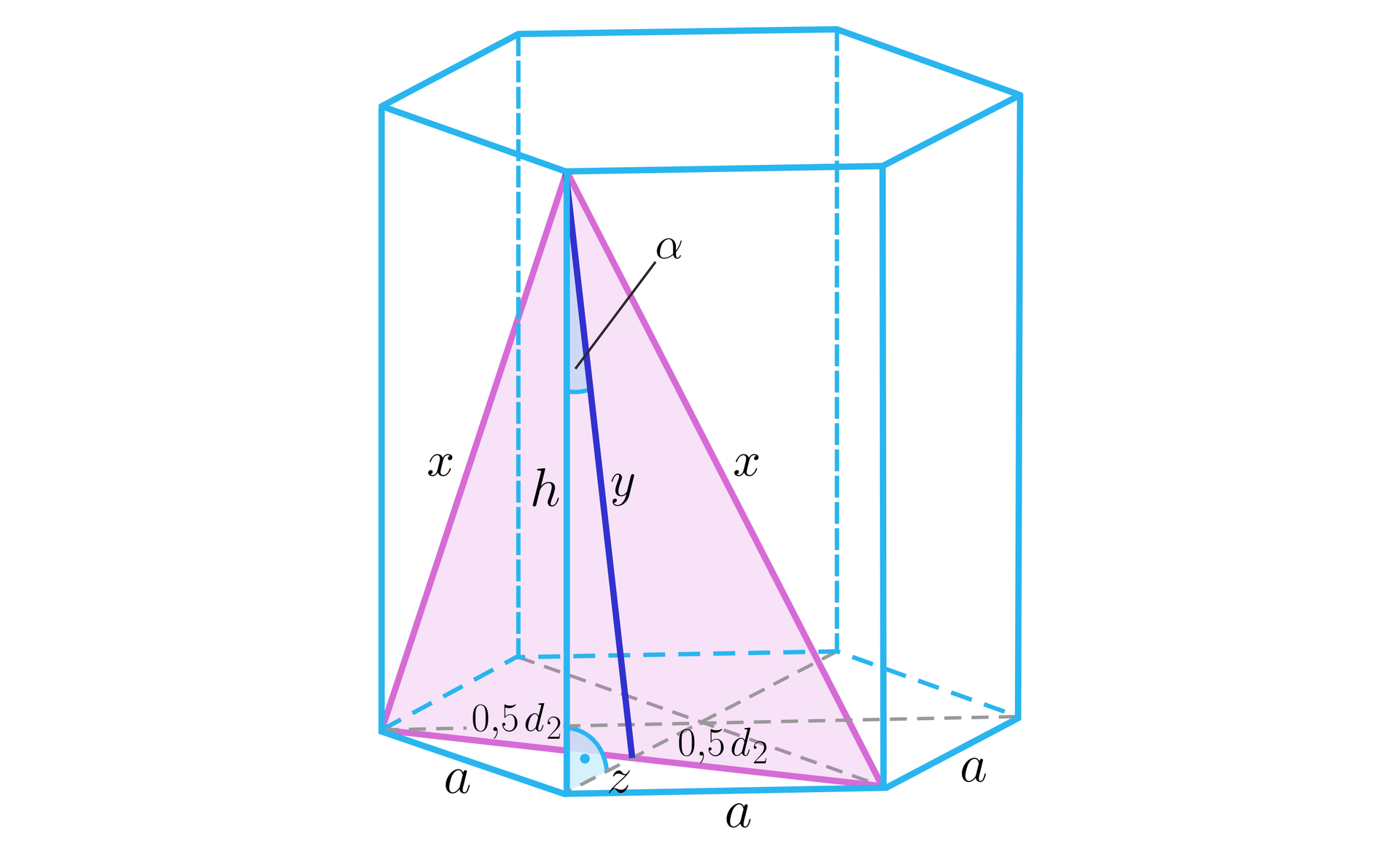

Na ilustracji przedstawiono graniastosłup prawidłowy sześciokątny o krawędzi podstawy równej a, oraz krawędzi bocznej oznaczonej h. W podstawie graniastosłupa, linią przerywaną zaznaczono sześć trójkątów równobocznych. Z wierzchołka D górnej podstawy wykreślono przekątne x dwóch sąsiednich ścian bocznych. Obie przekątne łączy krótsza przekątna d2 podstawy. Powstał trójkąt równoramienny, z którego wierzchołka opuszczono wysokość y, dzielącą podstawę trójkąta w stosunku jeden do jednego, odpowiednio 12d2 i 12d2. Zaznaczono kąt alfa między wysokością trójkąta y, a krawędzią h graniastosłupa.

W zadaniu mamy daną krawędź podstawy $a$ oraz kąt ostry $α$ – zaznaczony na rysunku.

Aby wyliczyć pole przekroju, którym jest trójkąt równoramienny, musimy znaleźć długość jego podstawy i długość wysokości:

podstawa tego przekroju jest równa $d_{2} = a \sqrt{3}$
wysokość $y$ wyznaczymy za pomocą funkcji trygonometrycznych:

$\sin α = \frac{z}{y} = \frac{a}{2 y}$ , czyli $y = \frac{a}{2 \sin α}$ .

Szukane pole wynosi:

$P_{Δ} = \frac{1}{2} a \sqrt{3} \cdot \frac{a}{2 \sin α} = \frac{a^{2} \sqrt{3}}{4 \sin α}$

Następnie wyznaczymy obwód przekroju. Musimy wyznaczyć długość odcinka $x$ .

$x = \sqrt{{(\frac{a \sqrt{3}}{2})}^{2} + {(\frac{a}{2 \sin α})}^{2}} = \sqrt{\frac{3}{4} a^{2} + \frac{a^{2}}{4 \sin^{2} α}} = \frac{a}{2 \sin α} \sqrt{3 \sin^{2} α + 1}$

Szukany obwód wynosi:

$O b w_{Δ} = a \sqrt{3} + \frac{a}{s i n α} \sqrt{3 \sin^{2} α + 1}$

Odpowiedź: Pole i obwód przekroju wynoszą: $P_{Δ} = \frac{a^{2} \sqrt{3}}{4 \sin α}$ , $O b w_{Δ} = a \sqrt{3} + \frac{a}{\sin α} \sqrt{3 \sin^{2} α + 1}$ .

Słownik

przekątna graniastosłupa

każdy odcinek, którego końcami są wierzchołki obu podstaw graniastosłupa i który nie zawiera się w żadnej ze ścian graniastosłupa

kąt między prostą a płaszczyzną

kąt znajdujący się między tą prostą, a jej rzutem prostokątnymrzut prostokątnyrzutem prostokątnym na płaszczyznę

rzutowanie

przekształcenie przestrzeni trójwymiarowej na przestrzeń dwuwymiarową; rzutowanie polega na poprowadzeniu prostej przez dany punkt obiektu i znalezieniu punktu wspólnego tej prostej z rzutniąrzutniarzutnią; wyznaczony punkt nazywany jest rzutem, a prosta promieniem rzutującym

rzut prostokątny

rzut równoległy na płaszczyznę, w którym kierunek rzutu jest prostopadły do płaszczyzny rzutów

rzutnia

przestrzeń dwuwymiarowa, na której w wyniku rzutu powstaje odwzorowanie przestrzeni trójwymiarowej, najczęściej jest to płaszczyzna, jednak może nią być również powierzchnia sfery, walca, stożka lub inna
