Rysunek konstrukcyjny

Wybór technologii odlewniczej i jej zaprojektowanie zależy od wymagań zawartych w zamówieniu. W zamówieniu powinny się znaleźć takie informacje jak:

  • rysunek konstrukcyjny danego wyrobu,

  • liczba sztuk do wykonania,

  • warunki techniczne (wymagania i ich kontrola),

  • termin wykonania.

Rysunek konstrukcyjny jest więc podstawowym dokumentem, z którego można wyczytać:

  • materiał odlewu - rodzaj i gatunek materiału, z którego będzie wykonany odlew,

  • parametry geometryczne odlewu oraz ich wartości - obejmują ustalenia odnośnie kształtu i wymiarów odlewu,

  • tolerancje wymiarowe, kształtu i położenia,

  • chropowatości powierzchni.

Przy doborze metody odlewania można się posiłkować poniższymi tabelami.

1
Tabela 1a. Podział metod odlewania wg dokładności wymiarowych i chropowatości powierzchni -
Formy piaskowe, metody o zwykłych dokładnościach

Metody wytwarzania odlewów

Zastosowanie:
Forma (F)
Rdzeń (R)

Zastosowanie:
Żeliwo (Z)
Staliwo (S)
Metale nieżelazne (N)

Rzeczywiste możliwe do uzyskania dokładności wymiarowe dla odlewów żeliwnych,

Klasa chropowatości powierzchni,

Formowanie w dołach, gruncie i wzornikami

F, R

Z, S

nieustalone

50-200

Formowanie ręczne w masach na wilgotno

F

Z, S, N

±0,7-2,0

50-200

Formowanie maszynowe w masach na wilgotno zwykłych

F

Z, S, N

±0,5-1,5

50-200

1
Tabela 1b. Podział metod odlewania wg dokładności wymiarowych i chropowatości powierzchni -
Formy piaskowe, metody o podwyższonych dokładnościach wymiarowych

Metody wytwarzania odlewów

Zastosowanie:
Forma (F)
Rdzeń (R)

Zastosowanie:
Żeliwo (Z)
Staliwo (S)
Metale nieżelazne (N)

Rzeczywiste możliwe do uzyskania dokładności wymiarowe dla odlewów żeliwnych,

Klasa chropowatości powierzchni,

Formowanie maszynowe w masach na wilgotno z materiałów kwalifikowanych

F

Z, N, S

±0,4-1,2

12,5-100

Proces CO2

F, R

Z, S, N

±0,4-1,2

12,5-100

Formowanie w masach cementowych

F, R

Z

±0,4-1,2

12,5-100

Ciekłe masy samoutwardzalne (CMS)

F, R

Z, S

±0,4-1,0

12,5-100

Formowanie w masach furanowych samoutwardzalnych (proces zimnej rdzennicy)

F, R

Z, S, N

±0,3-0,8

12,5-100

Formowanie w masach żywicznycch termoutwardzalnych (proces gorącej rdzennicy)

R

Z, S, N

±0,3-0,5

12,5-100

Formowanie pod wysokimi naciskami

F

Z, S

±0,3-0,5

12,5-100

1
Tabela 1c. Podział metod odlewania wg dokładności wymiarowych i chropowatości powierzchni -
Inne formy, metody dokładne

Metody wytwarzania odlewów

Zastosowanie:
Forma (F)
Rdzeń (R)

Zastosowanie:
Żeliwo (Z)
Staliwo (S)
Metale nieżelazne (N)

Rzeczywiste możliwe do uzyskania dokładności wymiarowe dla odlewów żeliwnych,

Klasa chropowatości powierzchni,

Formowanie skorupowe

F, R

Z, S, N

±0,3-0,4

6,3-50

Odlewanie kokilowe

F, R

Z, S, N

±0,3-0,4

6,3-50

Odlewanie odśrodkowe

F

Z, S, N

±0,3-0,4

6,3-50

Odlewanie ciągłe i półciągłe

F

Z, N

±0,3-0,4

6,3-50

Proces Shawa

F, R

Z, S

±0,2-0,4

6,3-50

1
Tabela 1d. Podział metod odlewania wg dokładności wymiarowych i chropowatości powierzchni -
Inne formy, metody precyzyjne

Metody wytwarzania odlewów

Zastosowanie:
Forma (F)
Rdzeń (R)

Zastosowanie:
Żeliwo (Z)
Staliwo (S)
Metale nieżelazne (N)

Rzeczywiste możliwe do uzyskania dokładności wymiarowe dla odlewów żeliwnych,

Klasa chropowatości powierzchni,

Odlewanie ciśnieniowe

F, R

N

±0,1-0,4

1,6-25

Metoda wytapianych modeli

F

Z, S, N

±0,1-0,3

1,6-25

RLUKdpedDovLk

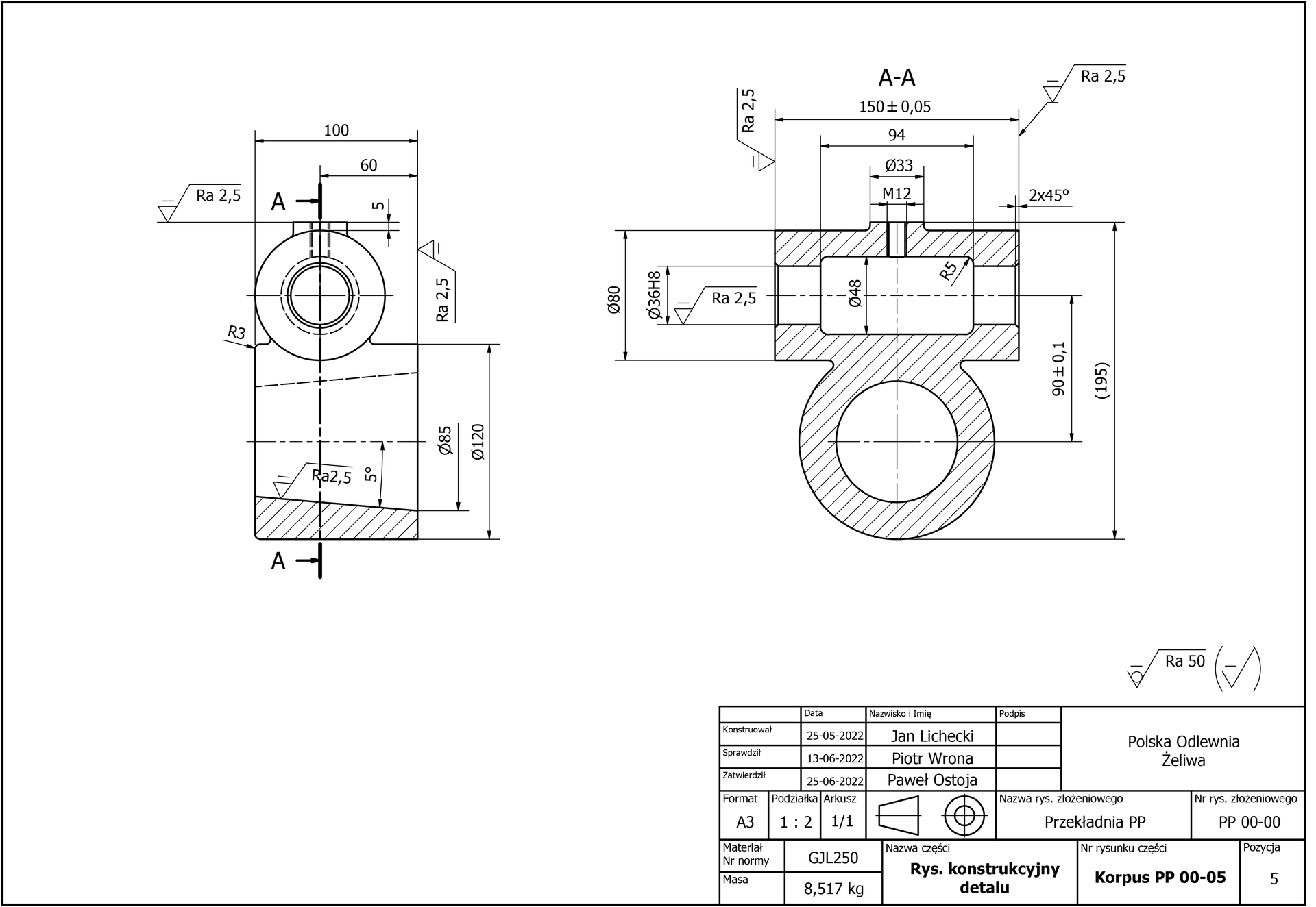

Rys. 1. Przykładowy rysunek konstrukcyjny detalu
Źródło: GroMar sp. z o. o., licencja: CC BY-SA 3.0.
