odcinek toru niezbędny dla zatrzymania pociągu

R1Ubj0ZNP9kiW

Ilustracja przedstawia symbol droga hamowania. Jest to tarcza na której znajdują się dwie czarne strzałki skierowane grotami do dołu.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

system umożliwiający kontrolę prowadzenia pociągu przez maszynistę, stanowiący część składową Europejskiego Systemu Zarządzania Ruchem Kolejowym (ERTMS)

RIbBfEd9METfK

Ilustracja przedstawia oznakowanie systemu eee tee ce es. Na Ilustracji zostały przedstawione cztery znaki. Pierwszy od góry to czarny napis el es który jest zakreskowany. Kreski są namalowane pod kątem ostrym od lewej do prawej strony. Tarcza ma kształt kwadratu. Poniżej znajduje się biała tarcza kwadratowej na której widnieje czarny napis el es. Trzeci znak to biała tarcza kwadratowa na której widnieje przekreślony czarną linią napis el es. Ostatni znak to czarny napis el jeden, który jest zakreskowany. Kreski są namalowane pod kątem ostrym od lewej do prawej strony. Tarcza ma kształt kwadratu.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

posterunek nastawczy wyposażony w nastawnicę i urządzenia realizujące wymagane zależności (uzależnienia) oraz w urządzenia łączności

R1dNXaYqi8zfX

Ilustracja przedstawia osiem znaków nastawni. Pierwszy od góry to biały prostokąt z czarna obramówką. Drugi to biały prostokąt z dwoma czarnymi obramówkami. Trzeci to biały prostokąt z czarną obramówka w środku prostokąt jest zakreślony czarnymi liniami pod kątem ostrym. Czwarty prostokąt z dwoma czarnymi obramówkami. Piąty prostokąt to prostokąt z czarną obramówką. W środku prostokąt jest zakreślony czarnymi liniami pod kątem ostrym. Linie narysowane są od lewej do prawej i od prawej do lewej. Szósty prostokąt to prostokąt z dwoma czarnymi obramówkami. W środku prostokąt jest zakreślony czarnymi liniami pod kątem ostrym. Linie narysowane są od lewej do prawej i od prawej do lewej. Siódmy prostokąt ma szary kolor. oraz czarną obramówkę. Ósmy prostokąt ma dwie czarne obramówki. W środku prostokąta znajdują się małe czarne kwadraciki.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

graficznym szkicem przedstawiającym na płaszczyźnie położenie kolejowych szczegółów sytuacyjnych i urządzeń technicznych, narysowanych za pomocą znaków umownych

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

urządzenia do zabezpieczenia przejazdu kolejowo – drogowego lub przejścia dla pieszych w poziomie szyn, załączane i wyłączane samoczynnie przez jadący pociąg lub inny system sterowania ruchem kolejowym

Rk3cmx2QdCE4F

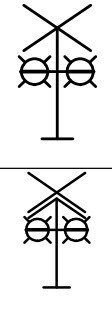

Ilustracja przedstawia dwa znaki samoczynnego systemu przejazdowego (es es pe) Pierwszy znak od góry składa się z pionowego słupa na końcu słupa znajdują się dwa odcinki przecinające się pod kątem ostrym, tworząc X. poniżej znajdują się dwa symetryczne kółka. Przez kółka przechodzi odcinek łączący boczne punkty koła wraz z słupkiem. Na okręgu znajdują się cztery krótkie odcinki umiejscowione symetrycznie. Drugi składa się z pionowego słupa na końcu słupa znajdują się dwa odcinki przecinające się pod kątem ostrym, tworząc X. poniżej znajdują się dwa symetryczne kółka. Przez kółka przechodzi odcinek łączący boczne punkty koła wraz z słupkiem. Na okręgu znajdują się cztery krótkie odcinki umiejscowione symetrycznie. Od górnego odcinka okręgów wychodzi linia pod kątem czterdziestu pięciu stopni łącząca słup wraz z dwoma okręgami.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator pociągowy umożliwiający przekazywanie sygnału „Stój” oraz w zależności od przeznaczenia innych sygnałów

R1I4mcfpmzFXJ

lustracja przedstawia graficzny symbol semafora. Jest to znak składający się z czarnego pionowego słupa. oraz dwóch okręgów tej samej wielkości narysowanych nad sobą.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

urządzenie przytorowe do przekazywania sygnałów optycznych odnoszących się do ruchu pociągów lub ruchu manewrowego łącznie lub rozłącznie

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator świetlny stosowany do regulacji ruchu drogowego na przejeździe kolejowo – drogowym

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator świetlny, którego latarnia sygnałowa znajduje się w dolnej części skrajni budowli

RwHa8XUb2uyoG

lustracja przedstawia graficzny symbol sygnalizatora karzełkowego są to dwa okręgi nad sobą.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator przekazujący sygnały kształtowe, uzupełnione w porze nocnej sygnałami świetlnymi

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator przekazujący sygnały odnoszące się do prowadzenia manewrów

R8EMbGzDCZKmM

Ilustracja przedstawia graficzny symbol sygnalizatora manewrowego. To czarny romb na pionowym słupie. Romb posiada biała obramówkę.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator przekazujący sygnały odnoszące się do ruchu pociągów, a w razie potrzeby może być uzupełniony o sygnały dla manewrów

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator przekazujący informację o sygnale na semaforze, do którego się odnosi

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator świetlny wolnostojący z komorą sygnałową światła białego migającego (Sz)

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator przekazujący sygnały świetlne w dzień i w nocy

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator świetlny, którego latania sygnałowa jest umieszczona na maszcie lub innej konstrukcji wsporcze

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator uprzedzający o sygnale na semaforze, do którego zbliża się pociąg. Funkcję tarczy ostrzegawczej może również spełniać semafor świetlny

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator pełniący funkcję ostrzegania maszynisty ostanie sprawności urządzeń przejazdowych

R10vnmZJqwxQS

Ilustracja przedstawia symbol graficzny dwóch symetrycznych tarcz ostrzegawczo przejazdowych. Tarcza składa się ze słupka oraz czterech kół po lewej stronie słupka znajduje się jeden okrąg który jest przekreślony czarną linią pod kątem czterdziestu pięciu stopni. Po prawej stronie znajdują się trzy takie same kółka. Pierwsze kółko od dołu jest przekreślone czarną linią pod kątem czterdziestu pięciu stopni.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

sygnalizator przekazujący sygnały odnoszące się do napychania taboru kolejowego na górkę rozrządową

Rp64dGCBBccEy

Ilustracja przedstawia graficzny symbol tarczy rozrządowej. Tarcza składa się pionowego słupka oraz tarczy w kształcie okręgu. Tarcza jest biała z czarną obramówką. W środku znajdują się trzy małe okręgi umiejscowione na środku. Okręgi są tej samej wielkości oraz posiadają czarną obramówke.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

miejsce przy połączeniu torów oznaczone wskaźnikiem, do którego można zająć tor taborem nie przeszkadzając ruchowi po łączących się torach

RTNKA9P4IqsvP

Ilustracja przedstawia graficzny symbol jest to ukres. Ukres to prostokątny trójkąt, jego dłuższa przyprostokątna jest przedłużona na końcu jej znajduję się krótki pionowy odcinek, również przeciwprostokątna jest przedłużona. W środku znajduję mały trójkąt przyprostokątny z przeciwprostokątną znajdującą się na przeciwprostokątnej dużego trójkąta. Mały trójkąt ma czarny kolor.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

urządzenia techniczne służące do sterowania ruchem kolejowym oraz zapewnienia wymaganego bezpieczeństwa i sprawności tego ruchu

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej

tor zakończony kozłem oporowym służący do zabezpieczenia drogi przebiegu dla pociągów od najechania z boku przez inne pociągi lub tabor kolejowy

R1SEG5FHXNUrF

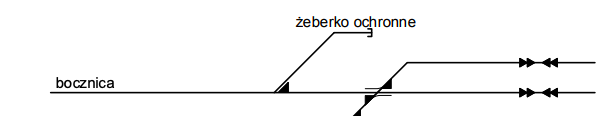

Ilustracja przedstawia schemat żeberko ochronne. Na długim poziomym odcinku po lewej stronie znajduje się napis bocznica. Następnie na środku odcinka znajduje się prostokątny czarny trójkąt nad nim napis żeberko ochronne. Obok znajduje się odcinek który przecina odcinek pod kątem ostrym następnie idzie w poziomie. W miejscu przecięcia po dwóch stronach odcinkach znajdują się czarne trójkąty. Na poziomym odcinku odcinka znajdują się groty strzałek, po dwa na każdą ze stron, groty są skierowane względem siebie. Również takie same groty znajdują się na głównym odcinku z napisem bocznica.

• Grafika interaktywna Schemat infrastruktury kolejowejDEbr6lKuNGrafika interaktywna Schemat infrastruktury kolejowej
