element przewodu wiertniczego odpowiedzialny za zmniejszenie natężenia drgań przenoszonych z narzędzia wiertniczego na górną część przewodu wiertniczego i urządzenie wiertnicze

RqrsYcoHoiqOI

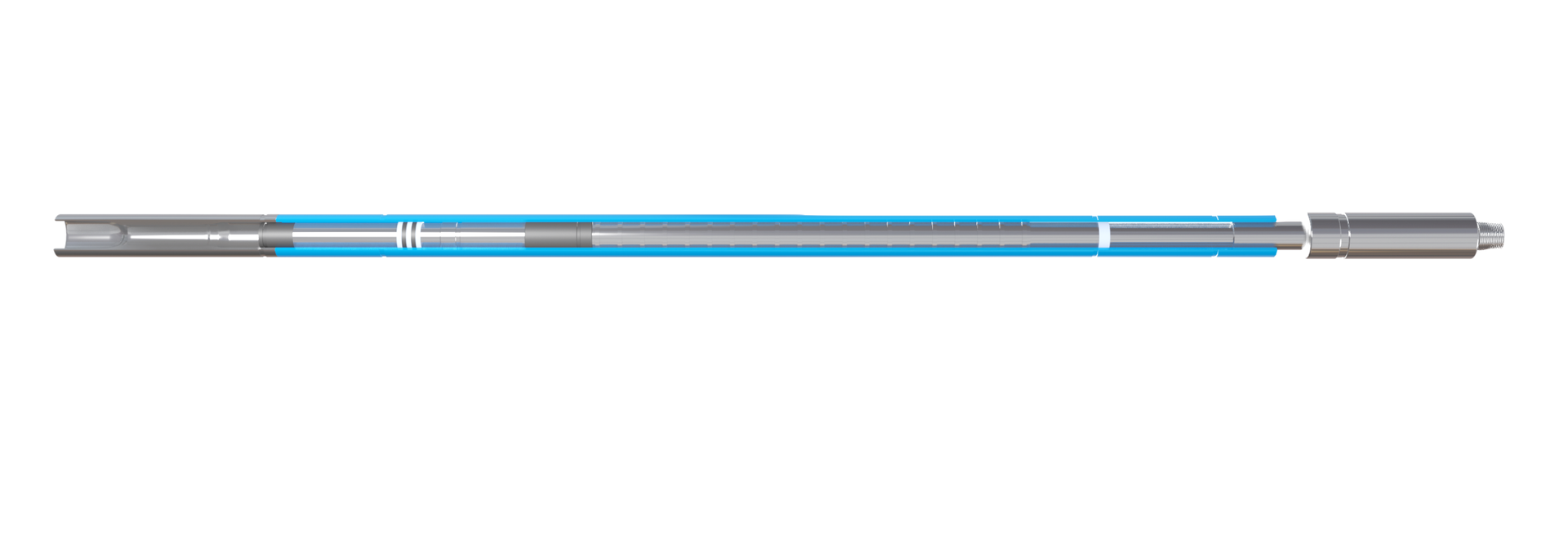

Grafika przedstawia amortyzator drgań. Element montowany w kolumnie obciążników bezpośrednio nad świdrem lub nad stabilizatorami. Zadaniem amortyzatora drgań jest niedopuszczenie do przeniesienia drgań z narzędzia wiercącego na przewód wiertniczy oraz wyżej na urządzenie wiertnicze. Na ekranie w rzucie głównym widać cienki podłużny cylinder. Korpus cylindra jest w kolorze niebieskim. Po prawej stronie cylindra widać zewnętrzne połączenie gwintowane, które odchodzi od szarego elementu w kształcie walca. Walec ten połączony jest z cieńszym szarym cylindrem, który wchodzi pod niebieski korpus amortyzatora. Na końcu szarego kształtu widoczny jest cienki niebieski pierścień oraz płaski cylinder, który łączy się z kolejnym szarym cylindrem o większej średnicy. Na całej długości elementu znajduje się dwadzieścia równomiernie rozmieszczonych pierścieni. Do lewego końca elementu przyłączony jest kolejny czarny podłużny cylinder oraz kolejne cztery elementy w tym samym kształcie.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

zmienność właściwości ośrodka skalnego. W skale niejednorodnej (anizotropowej) ze względu na zmianę właściwości skały prędkość wierceniaprędkość wierceniaprędkość wiercenia zmienia się samoistnie przy stałych mechanicznychmechaniczne parametry wierceniamechanicznych i hydraulicznych parametrów wiercenia

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

aparat rdzeniowy służy do wykonywania wierceń rdzeniowych. Dzięki aparatowi rdzeniowemu możliwe jest pobieranie rdzenia, jego magazynowanie oraz urywanie od dna otworu

R1H6BLJ278GdH

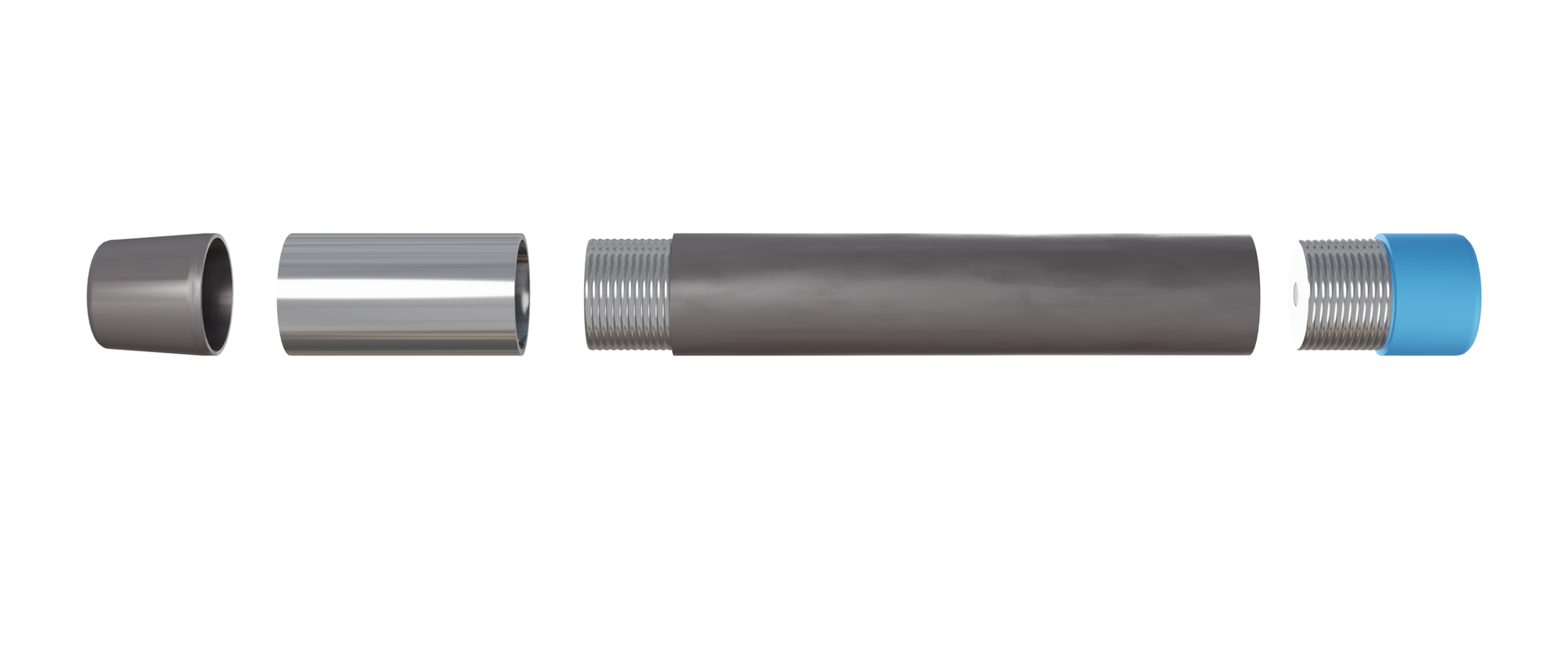

Grafika przedstawia aparat rdzeniowy. Służą one do wiercenia otworów geologicznych bez konieczności wyciągania przewodu wiertniczego w celu wydobycia rdzenia. Składają się z rury zewnętrznej, rury wewnętrznej oraz głowicy. Rurę wewnętrzną rdzeniówki wraz z rdzeniem wiertniczym wyciąga się wewnątrz rur płuczkowych za pomocą chwytaka zamocowanego do liny. Dzięki temu uzyskuje się zwiększenie postępu wierceń a co za tym idzie skrócenie czasu wykonania otworu. Na ekranie w rzucie głównym widać dwa szare cylindryczne elementy. Elementy położone są równolegle obok siebie. Element na dole ekranu jest składa się czterech części. Góry element z lewej strony ekranu jest cienkim pierścieniem w kolorze miedzianym. Poniżej znajduje się szary podłużny cylinder, w środku którego po prawej stronie widać wewnętrzne żłobienia. Jest to połączenie gwintowane. Środkowy element stanowi szary podłużny cylinder, z którego lewej strony widać połączenie gwintowane w kolorze miedzianym. Czwarty element z prawej strony to podłużny cylinder, z którego lewej strony również widać połączenie gwintowane w kolorze miedzianym. Drugie urządzenie znajdujące się powyżej jest w kształcie podłużnego szarego cylindra składającego się z różnych modułów. Po prawej stronie widać cienki szpic osadzony na cylindrycznym kształcie przyłączonym do szarego elementu w kształcie rury.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

zespół wskaźników, czujników, manometrów oraz innych elementów służących do dostarczania informacji na temat wiercenia

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

dolny zestaw przewodu wiertniczego.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

jest to wskazanie aktualnego ciężaru zawieszonego na haku, odczytywane z ciężarowskazuciężarowskazciężarowskazu. Sygnał do ciężarowskazu pochodzi z czujnika siły zamontowanego pomiędzy ramionami kotwicy martwego końca liny

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

przyrząd przeznaczony do wskazywanie ciężaru zawieszonego na hakuciężar na hakuciężaru zawieszonego na haku wiertniczym oraz nacisku na narzędzienacisk na narzędzienacisku na narzędzie wiercące. Na podstawie wskazań ciężarowskazu można również określić siły obciążające konstrukcję nośną urządzenia wiertniczego (wieżę, wieżo maszt, maszt). Ciężarowskaz jest zainstalowany w szybie wiertniczym, na pulpicie wskaźników, w zasięgu wzroku wiertacza

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to suma oporów przepływu płuczki wiertniczej powstających: wewnątrz przewodu wiertniczego, w dyszach świdra oraz w przestrzeni pierścieniowej otworu wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to wartość ciśnienia płuczki wtłaczanej do przewodu wiertniczego, mierzona za pomocą czujnika ciśnienia tłoczonej płuczkiczujnik ciśnienia tłoczenia płuczki wiertniczejczujnika ciśnienia tłoczonej płuczki, zainstalowanego na stojaku płuczkowym

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

przyrząd pomiarowy odpowiedzialne za pomiar ciśnienia. Typowy ciśnieniomierz mechaniczny działa w oparciu o rurkę Bourdonarurka Bourdonarurkę Bourdona. W rozwiązaniach elektronicznych stosuje się czujniki i przetworniki ciśnienia wysyłające sygnał analogowy lub cyfrowy do urządzeń wizualizujących

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to czujnik pływakowy zamontowany w odlewie. Czujnik ten informuje o stosunku strumienia objętości płuczki wiertniczejstrumień objętości płuczki wiertniczejstrumienia objętości płuczki wiertniczej zatłaczanej i powracającej z otworu wiertniczego. Wskazanie $0\%$ oznacza taką sama ilość płuczki zatłaczanej i powracającej. Czujnik ten wymaga skalibrowania przed rozpoczęciem wiercenia otworu w skale

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

przyrząd pomiarowy działający jak ciśnieniomierzciśnieniomierzciśnieniomierz, mierzący ciśnienie tłocznia płuczki wiertniczej do przewodu wiertniczego, zainstalowany w stojaku płuczkowymczujnik ciśnienia tłoczenia płuczki wiertniczejciśnienie tłocznia płuczki wiertniczej do przewodu wiertniczego, zainstalowany w stojaku płuczkowym

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

przyrząd pomiarowy działający jak ciśnieniomierzciśnieniomierzciśnieniomierz, mierzący ciśnienie płuczki w przestrzeni pierścieniowej pomiędzy przewodem wiertniczym, a kolumną rur okładzinowych, zainstalowany w pod prewenterami lub na manifoldzie dławienia

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

patrz czujnik tłoczenia płuczki wiertniczejczujnik ciśnienia tłoczenia płuczki wiertniczejczujnik tłoczenia płuczki wiertniczej

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik, dzięki któremu można określić aktualną wysokość wielokrążka ruchomego nad stołem wiertniczym. Czujnik ten zlicza obroty bębna wyciągowego, tym samym określając długość odwiniętej lub nawiniętej liny wiertniczej

Film edukacyjny Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wierceniaD3H2MlPdaFilm edukacyjny Odczyty wskazań przyrządów kontrolno‑pomiarowych rejestrujących wskaźniki i parametry wiercenia

czujnik określający liczbę skoków pompy płuczkowejskoki pompy płuczkowejskoków pompy płuczkowej. Na podstawie tego wskazania i znajomości objętości roboczej tulei cylindrowych pompy płuczkowej można ustalić strumień objętości tłoczonej płuczki

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik odpowiadający za pomiar momentu obrotowegomoment obrotowymomentu obrotowego przekazywanego na przewód wiertniczy przez stół wiertniczy, zamontowany w mechanizmie stołu wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik odpowiadający za pomiar momentu obrotowegomoment obrotowymomentu obrotowego przekazywanego na przewód wiertniczy przez Top Drive, zamontowany miedzy silnikiem i wrzecionem Top Drive

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik poziomu płuczki wiertniczej w zbiorniku marszowym. W starszych rozwiązaniach była to listwa metalowa wyposażona w pływak oraz podziałkę pomiarowąlistwa pomiaru poziomu płuczki w zbiornikulistwa metalowa wyposażona w pływak oraz podziałkę pomiarową. W nowszych rozwiązaniach są to czujniki elektryczne, odczytujące poziom płuczki w zbiorniku i przekazujące informacje do [pulpitu wiertacza]pojecie‑ref={pulpit wiertacza} oraz do rejestratora parametrów pracy urządzenia wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik poziomu płuczki wiertniczej w zbiorniku roboczym. W starszych rozwiązaniach była to listwa metalowa wyposażona w pływak oraz podziałkę pomiarowąlistwa pomiaru poziomu płuczki w zbiornikulistwa metalowa wyposażona w pływak oraz podziałkę pomiarową. W nowszych rozwiązaniach są to czujniki elektryczne, odczytujące poziom płuczki w zbiorniku i przekazujące informacje do pulpitu wiertaczapulpit wiertaczapulpitu wiertacza oraz do rejestratora parametrów pracy urządzenia wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik informujący o prędkości obrotowej stołu wiertniczego, co jest tożsame z prędkością obrotową przewodu wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik informujący o prędkości obrotowej wrzeciona Top Drive'u, co jest tożsame z prędkością obrotową przewodu wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

czujnik działający na zasadzie siłomierza tłokowego. Jest to czujnik zamontowany pomiędzy ramieniem klucza maszynowego, a liną powodującą jego pociąganie. Ciśnienie wywołane w siłomierzu dostarczane jest do manometru zainstalowanego na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza oraz przetwarzane na sygnał cyfrowy

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

dźwignia będąca w dyspozycji wiertacza, odpowiedzialna za przekazanie sygnału do hamulców bębna lub bezpośrednio oddziałująca na elementy cierne. Dźwignia ta potocznie jest nazywana 'heblem'

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to funkcja określająca zależność między prędkością wiercenia, a naciskiem na narzędzie. Normalnie wraz ze wzrostem nacisku na narzędzienacisk na narzędzienacisku na narzędzie prędkość wiercenia rośnie. Prędkość wiercenia może ulec zmniejszeniu po zwiększeniu nacisku na narzędzie w przypadku niedostatecznego oczyszczania dna otworuoczyszczanie dna otworuoczyszczania dna otworu ze zwiercin

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to funkcja określająca zależność między prędkością wiercenia, a prędkością obrotową narzędzia. Normalnie wraz ze wzrostem prędkości obrotowej narzędzia prędkość wierceniaprędkość wierceniaprędkość wiercenia rośnie. Prędkość wiercenia może ulec zmniejszeniu po zwiększeniu prędkości obrotowej narzędzia na przykład: w przypadku zbyt krótkiego czasu kontaktu zębów lub słupków narzędzia gryzowego ze skała

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to funkcja określająca zależność między prędkością wiercenia, a wartością strumienia objętości przepływającej płuczki wiertniczej. Przy stosowaniu wysokich nacisków na narzędzienacisk na narzędzienacisków na narzędzie dochodzi do niewystarczającego oczyszczenia dna otworuoczyszczanie dna otworuoczyszczenia dna otworu ze zwiercin, przez co świder rozdrabnia zwierciny, a nie zwierca skały. W tym przypadku zwiększenie strumienia objętości płuczki wiertniczejstrumień objętości płuczki wiertniczejstrumienia objętości płuczki wiertniczej spowoduje lepsze oczyszczanie dna otworu i wzrost prędkości wiercenia

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to zależność określająca zmniejszenie wartość chwilowej prędkości wierceniaprędkość chwilowa wiercenia chwilowej prędkości wiercenia od czasu pracy narzędzia na dnie otworu wiertniczego, a tym samym uwzględniająca jego zużycie

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

dolna część przewodu wiertniczego (BHABHA (Bottom Hole Assembly)BHA), odpowiedzialna za wywieranie nacisku na narzędzienacisk na narzędzienacisku na narzędzie wiercące. Im więcej obciążnikówobciążnikobciążników, tym możliwe jest wywarcie większego nacisku na narzędzie

RCaXygvx5qMWg

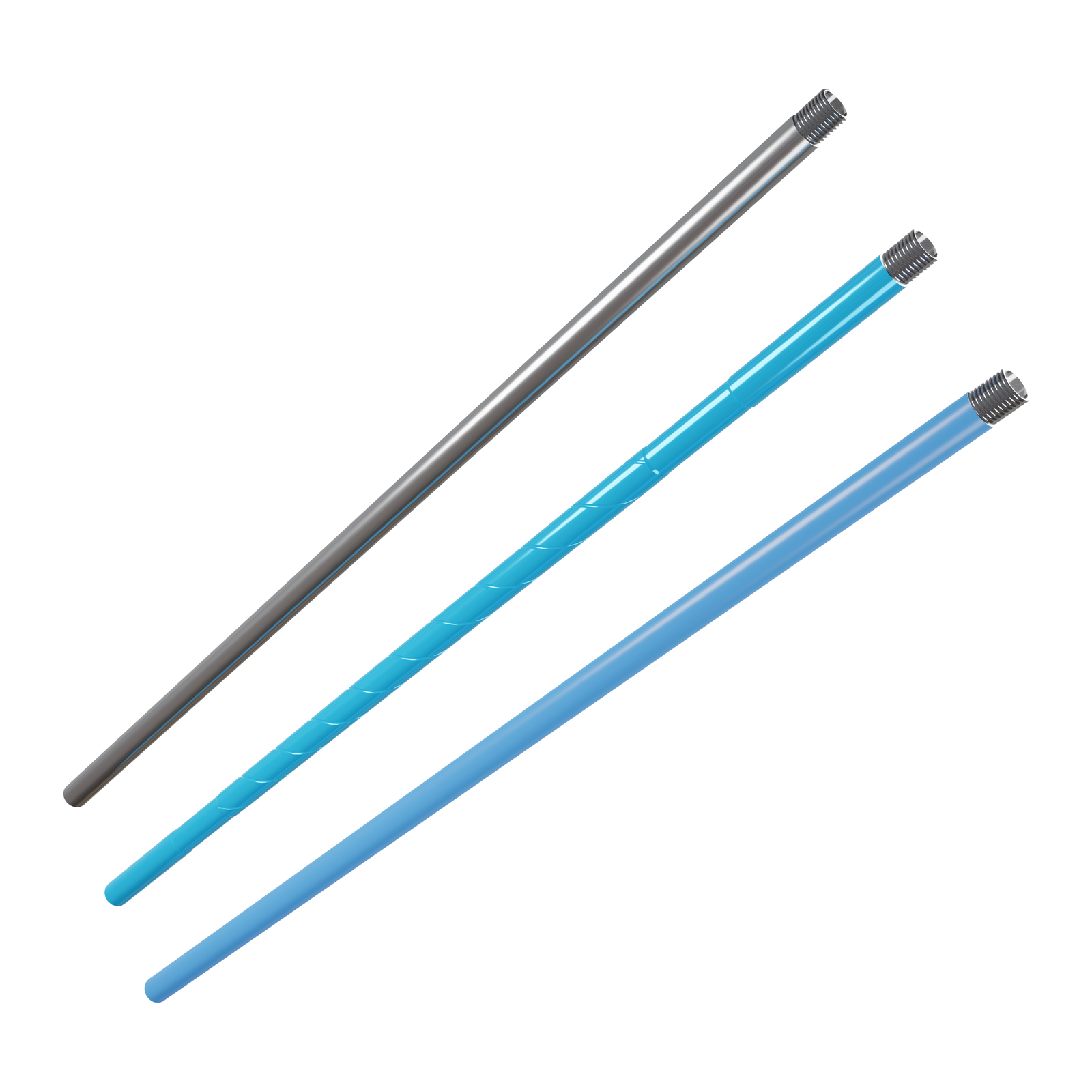

Grafika przedstawia obciążniki. Zadaniem obciążników jest wywieranie nacisku na narzędzie wiercące oraz usztywnienie dolnej części przewodu wiertniczego. Są to grubościenne rury bez szwu. Występują w trzech odmianach: gładkie na całej długości, z zatoczką na elewator oraz z zatoczką na kliny. Obecnie najczęściej stosuje się obciążniki spiralne, przez co zmniejsza się powierzchnię styku obciążnika ze ścianą otworu co zmniejsza ryzyko przychwycenia kolumny przewodu wiertniczego. W rzucie głównym w centralnej części ekranu widać trzy różne obciążniki. Dwa obciążniki od strony góry ekranu są w kolorze niebieskim, trzeci obciążnik znajdujący się na dole ekranu jest w kolorze szarym. Obciążniki są w kształcie cienkich elementów cylindrycznych. Po lewy stronie każdego cylindra widać szare żłobienia. Jest to połączenie gwintowane. Obciążniki pierwszy od góry i pierwszy od dołu są to obciążniki gładkie. Obciążniki te są w przekroju okrągłymi prętami, drążonymi wewnątrz, które zakończone są połączeniami gwintowymi.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

jest to panel dający możliwość sterowania zestawem przeciwerupcyjnym. Ze względu na procedury bezpieczeństwa na wiertniach lądowych są co najmniej dwie takie konsole, a na platformach wiertniczych trzy. Jedna konsola jest zainstalowana w kabinie wiertacza (w szybie wiertniczym) natomiast druga w bezpiecznej odległości, tak aby w momencie zagrożenia erupcją lub podczas jej wystąpienia można było zamknąć wylot otworu wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

narzędzie wiercące pozwalające na zwiercanie powierzchni pierścieniowej otworu wiertniczego. Wykonana jest jako korpus stalowy, z naniesioną matrycą wraz diamentami

R9Gxm38NFQKK1

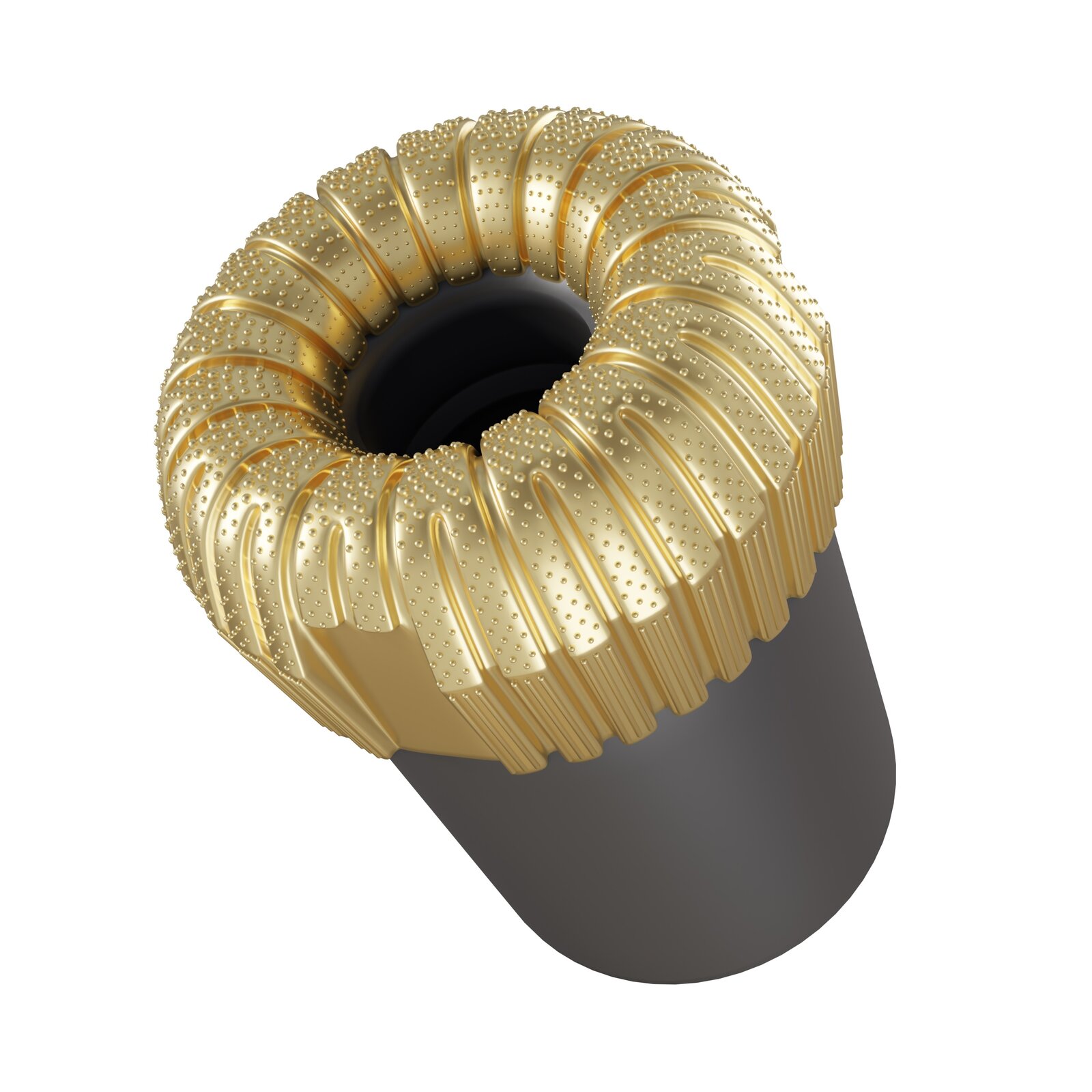

Grafika przedstawia koronkę diamentową ziarnistą. W rzucie głównym podstawę koronki stanowi czarny cylindryczny element o płaskiej powierzchni zewnętrznej. U góry podstawa łączy się ze złotą koronką, na powierzchni której znajdują się cienkie żłobienia pomiędzy wypukłymi elementami w kształcie prostokątnym. Prostokątne elementy ulegają zwężeniu w górnej części koronki. Dodatkowo nad krawędzią koronki ulegają zaokrągleniu. Na pojedynczym prostokątnym elemencie od jego podstawy do połowy jego wysokości biegną trzy wypukłe, równoległe względem siebie cienkie półcylindryczne kształty. Nad nimi w trzech rzędach pionowo do góry biegną małe wypukłe elementy o kształcie półkuli.Koronkę można podzielić na cztery segmenty. Granicę stanowi powierzchnia płaska koronki, nad którą są dwa krótkie prostokątne elementy z trzema rzędami niewielkich wypukłych półkul. W segmencie znajduje się dziesięć pełnych prostokątnych kształtów.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni pierścieniowej otworu wiertniczego. Wykonana jest jako korpus stalowy, z naniesiona matrycą wraz z proszkiem diamentowym (pow. $40$ szt./karat)

RNOJutPdy3dX7

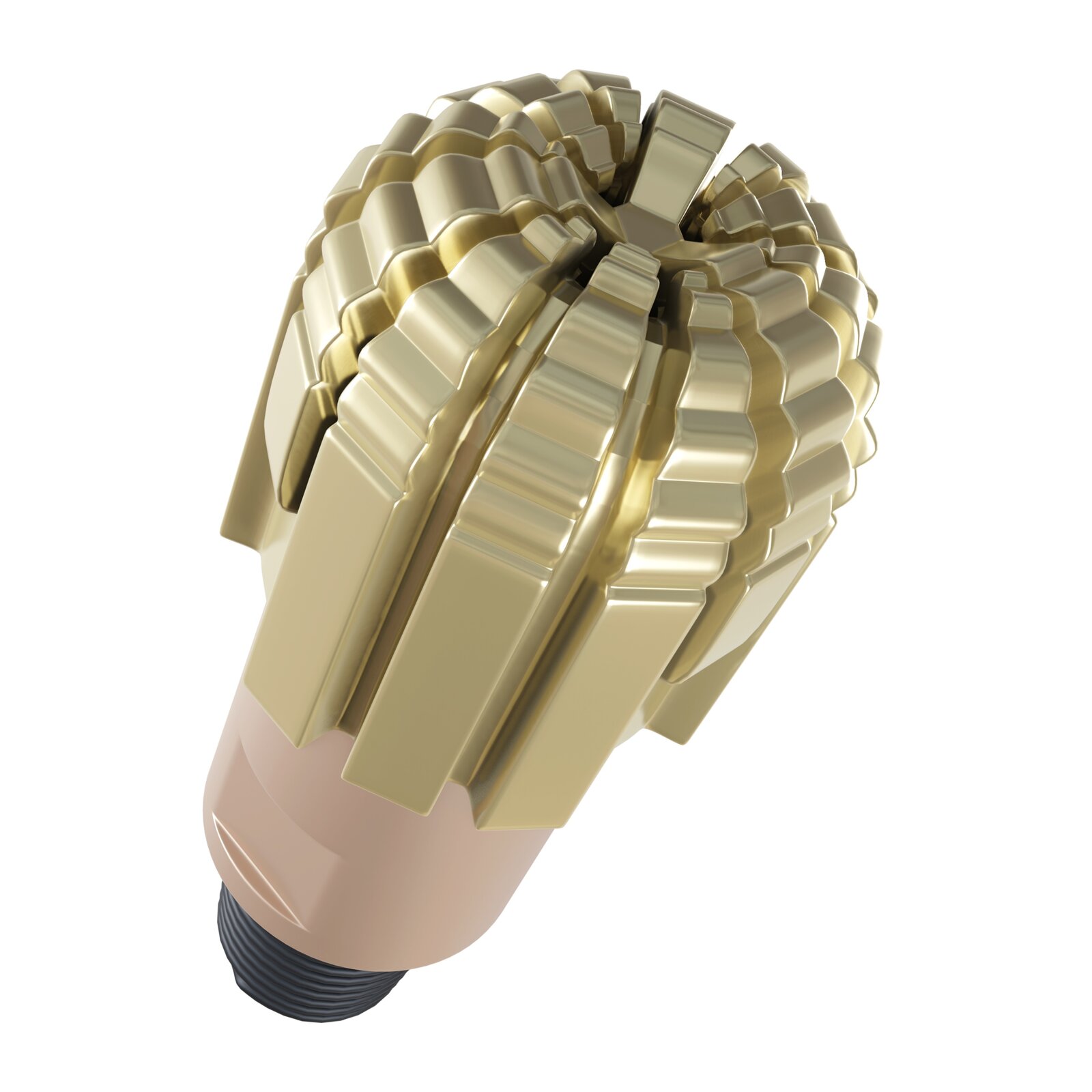

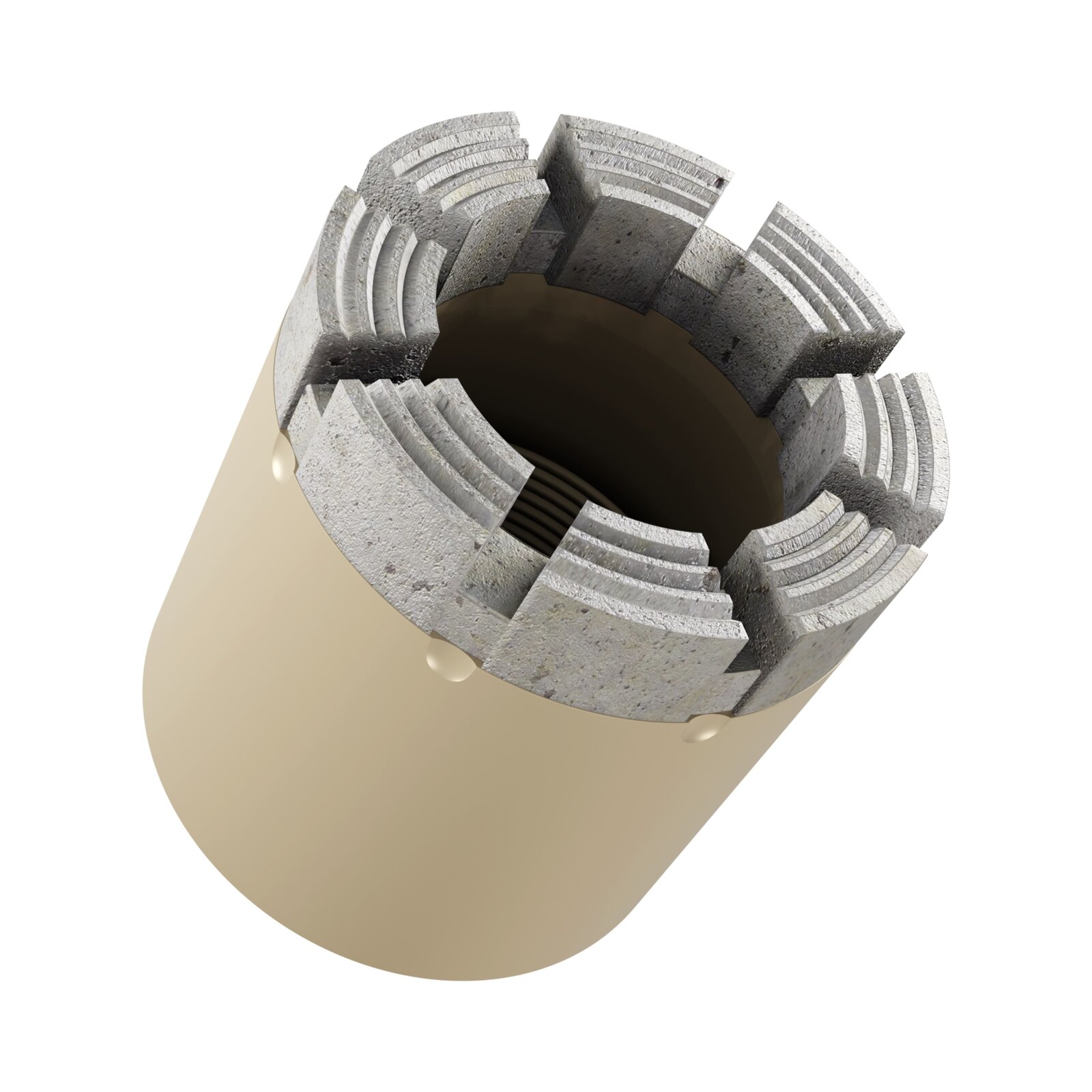

Grafika przedstawia koronkę diamentową impregnowaną. Główne elementy konstrukcyjne koronek diamentowych to korpus zakończony gwintem umożliwiającym połączenie narzędzia z rdzeniówką oraz matryca, w której osadzone są diamenty. Podstawowym zadaniem matrycy jest utrzymanie diamentów w warunkach zmiennych naprężeń występujących podczas rdzeniowania. Matryce wykonywane są zazwyczaj z węglików spiekanych ze względu na twardość oraz współczynnik rozszerzalności cieplnej tego materiału, który powinien być zbliżony do rozszerzalności cieplnej diamentów. Przeciwdziała to przedwczesnemu wypadaniu diamentów z matrycy. W rzucie głównym podstawę koronki stanowi czarny cylindryczny element o płaskiej powierzchni zewnętrznej. U góry korpus cylindra łączy się z jasnoszarą koronką o płaskiej powierzchni. Na górze koronki widać zęby w kształcie graniastosłupów o podstawie prostokąta. Na obu ścianach bocznych zęba od strony zewnętrznej koronki znajdują się dwa czarne równoległe względem siebie otwory. Otwory biegną pionowo w górę przez całą długość zęba.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni pierścieniowej otworu wiertniczego. Wykonana jest jako korpus stalowy, wyposażony w rolki z nafrezowanymi zębami lub osadzonymi słupkami z węglika wolframu. Koronka ta występuje pod zwyczajową nazwą koronka 'zębata'

R192dn1PjMHPg

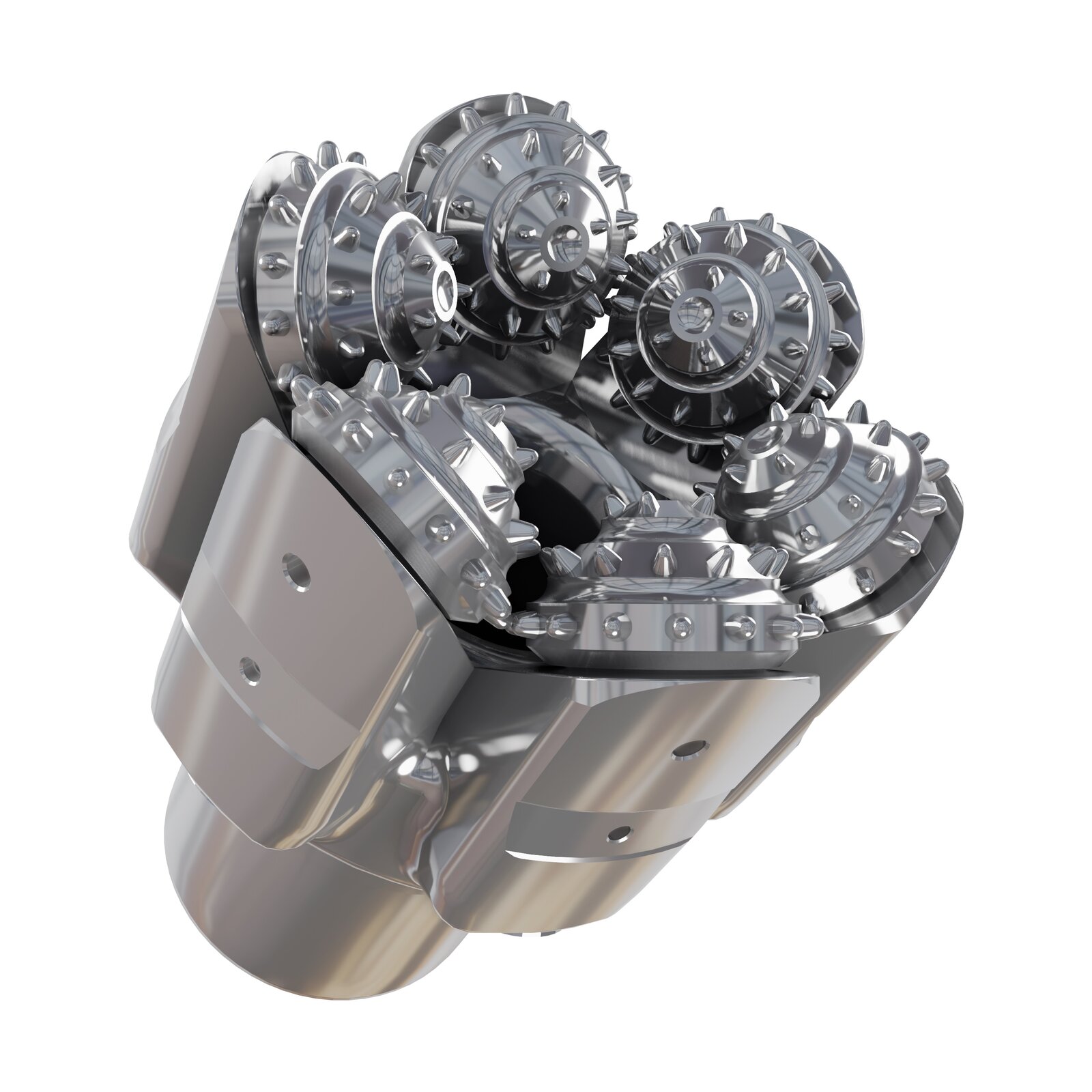

Grafika przedstawia koronkę gryzową z zębami słupkowymi. Koronki gryzowe niszczą strukturę skały poprzez jej kruszenie w wyniku przemiany momentu obrotowego przewodu na udary i poślizg zębów po dnie otworu. W tego typu rozwiązaniach konstrukcyjnych energia kinetyczna obrotu przemienia się w energię potencjalną o wartości niezbędnej do zniszczenia skały, przez co uzyskuje się efekt urabiania górotworu. W rzucie głównym widać urządzenie mechaniczne, którego podstawę stanowi płaski czop w kształcie cylindra. Na czopie osadzonych jest sześć łap zakończonych gryzem. Łapa, znajdująca się w centralnej części ekranu, widziana z tyłu ma kształt prostokąta o zaokrąglonych wierzchołach górnych. Łapa, która znajduje się z prawej strony ekranu, widziana z boku, jest w kształcie połowy prostopadłościanu utworzonego poprzez odcięcie jego części w linii przekątnej prostopadłościanu. Na utworzonej w ten sposób powierzchni bocznej łapy osadzone są gryzy. Gryz stanowi półkolistą tarczę, po obwodzie której w formie wieńców osadzone są słupki. Podstawa słupka jest w kształcie cylindra, na szczycie którego znajduje się zaokrąglenie w formie półkuli lub wierzchołka stożka. Widoczne rzędy wieńców na sąsiadujących gryzach wchodzą między siebie.

RJN3yRKXMJebj

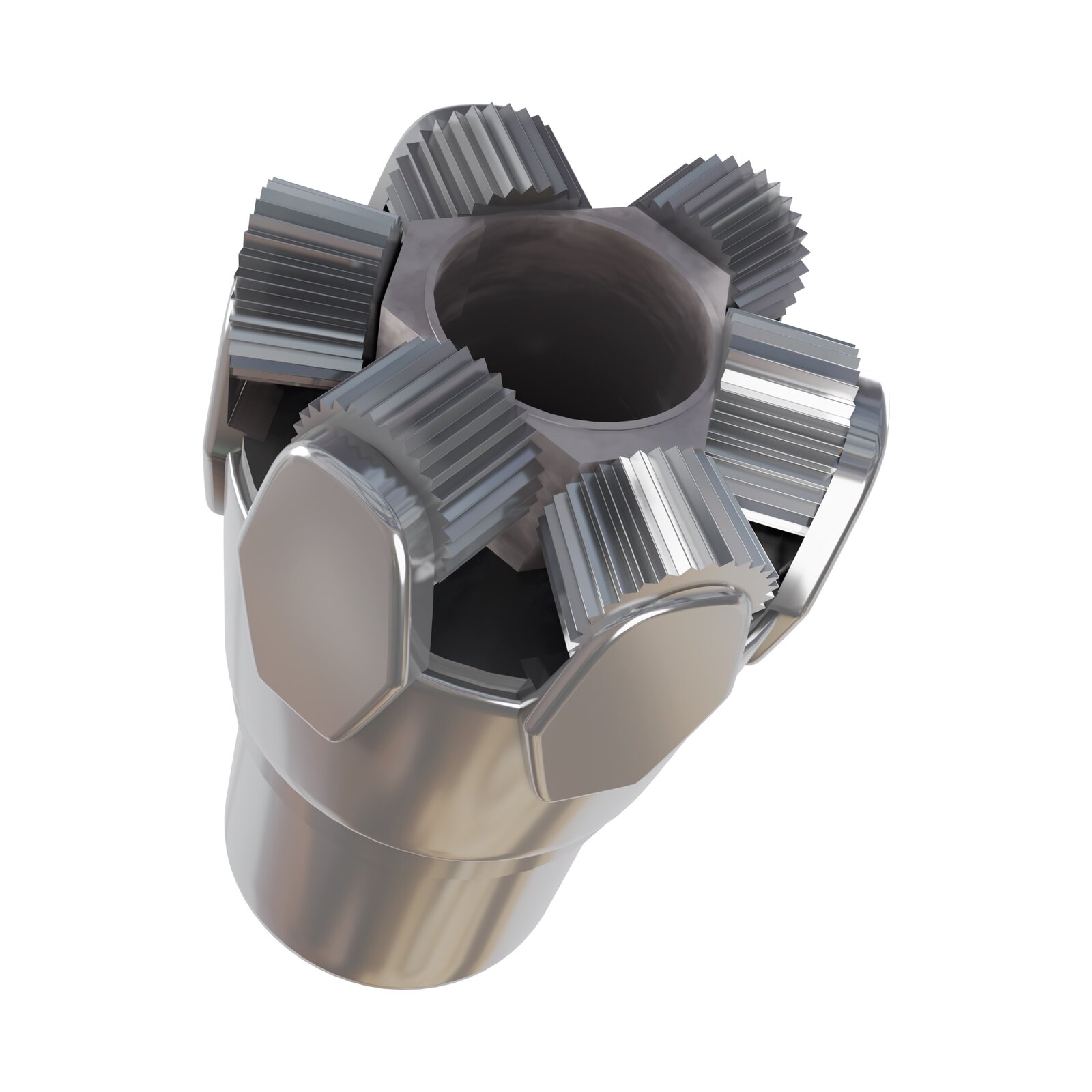

Grafika przedstawia koronkę gryzową. Koronki gryzowe niszczą strukturę skały poprzez jej kruszenie w wyniku przemiany momentu obrotowego przewodu na udary i poślizg zębów po dnie otworu. W tego typu rozwiązaniach konstrukcyjnych energia kinetyczna obrotu przemienia się w energię potencjalną o wartości niezbędnej do zniszczenia skały, przez co uzyskuje się efekt urabiania górotworu.W rzucie głównym w centralnej części ekranu widać urządzenie mechaniczne, którego podstawę stanowi czop w kształcie cylindra. Na czopie osadzony jest cylindryczny korpus, na końcu którego widać sześć łap. Na górze łapy widać okrągłą rolkę, na której znajdują się zęby. Element przypomina koło zębate.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące urabiające na zasadzie skrawania skałyskrawanie skałyskrawania skały. Zwyczajowo koronkami skrawającymi nazywa się koronki wiertniczekoronka wiertniczakoronki wiertnicze wyposażone w ostrza z węglika wolframuostrza z węglika wolframuostrza z węglika wolframu lub ze stali stopowych

RAMqtEBexKEp9

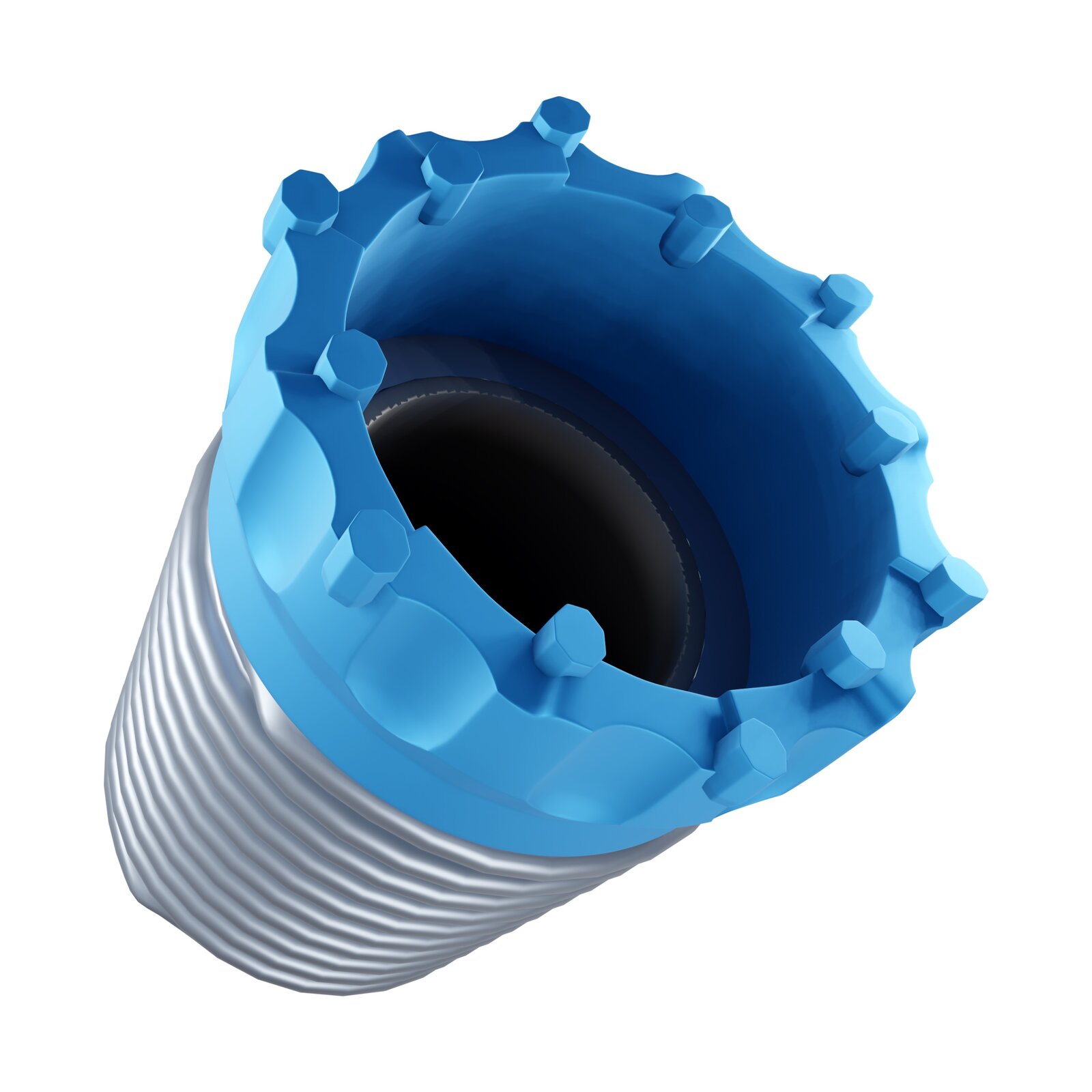

Grafika przedstawia koronkę skrawającą. W rzucie głównym podstawę koronki stanowi szary element gwintowany w kształcie zwężającego się do dołu lejka. U góry podstawy koronki znajduje się niebieski element, na powierzchni którego widać żłobienia w kształcie cylindra o zaokrąglonym dnie od strony podstawy. Na żłobieniu znajduje się cyfra . Pomiędzy cylindrycznymi żłobieniami widać zęby o kształcie graniastosłupa z lekko ścięta powierzchnią górną. Zęby zamontowane są naprzemiennie po stronie wewnętrznej i zewnętrznej koronki. Podstawa zęba przymontowana do koronki ma zaokrąglone dno.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

narzędzie wiercące pozwalające na zwiercanie powierzchni pierścieniowej otworu wiertniczego. Koronka wiertnicza jest zamocowana na końcu aparatu rdzeniowegoaparat rdzeniowyaparatu rdzeniowego i umożliwia pobieranie rdzeni wiertniczych

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni pierścieniowej otworu wiertniczego. Wykonana jest jako korpus stalowy, z naniesiona matrycą wraz z zamocowanymi ostrzami zakończonymi płytkami z polikrystalicznego diamentu (Polycrystalic diamond cutters). Koronka ta urabia skałę przez skrawanieskrawanie skałyskrawanie

R1RLaHdN3tKwC

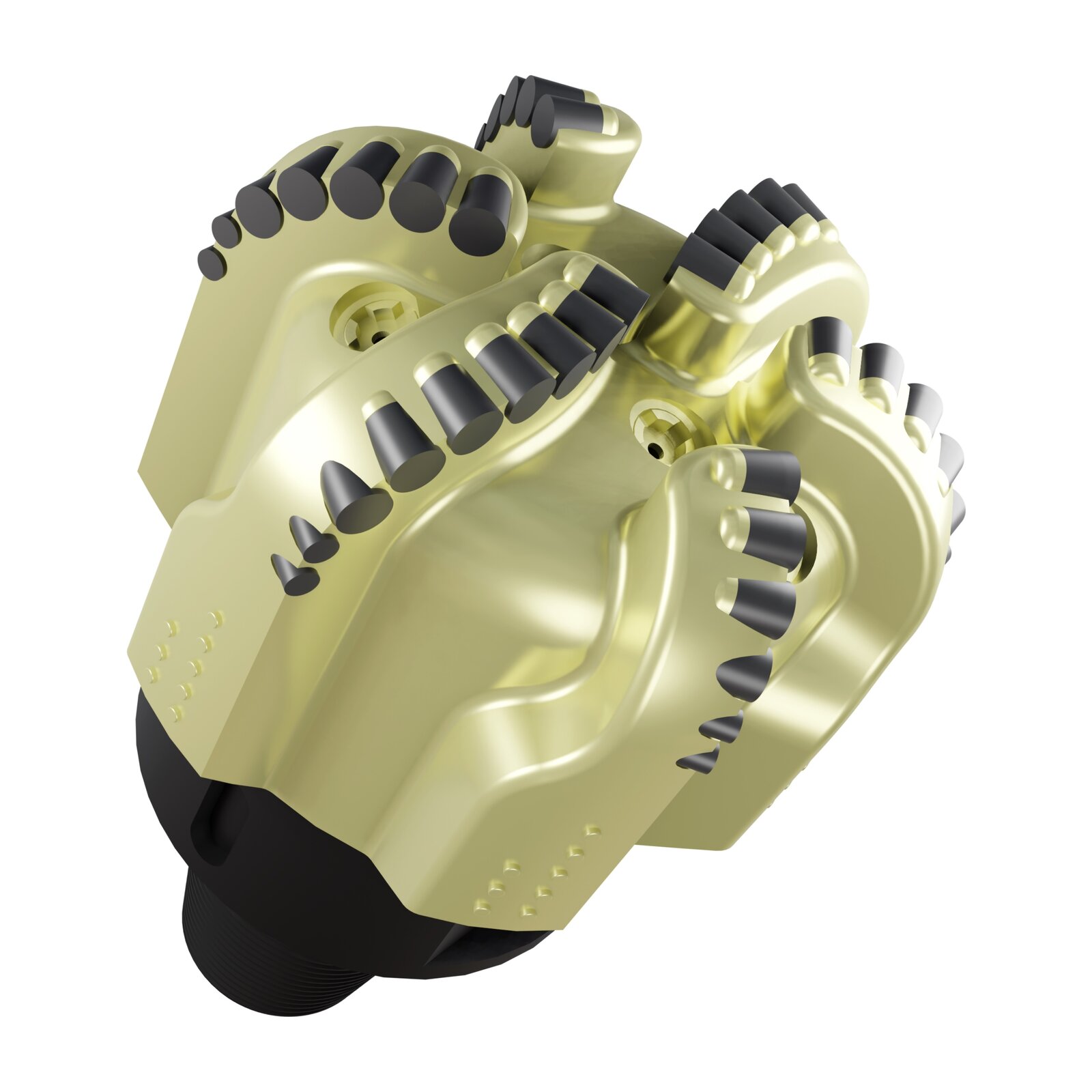

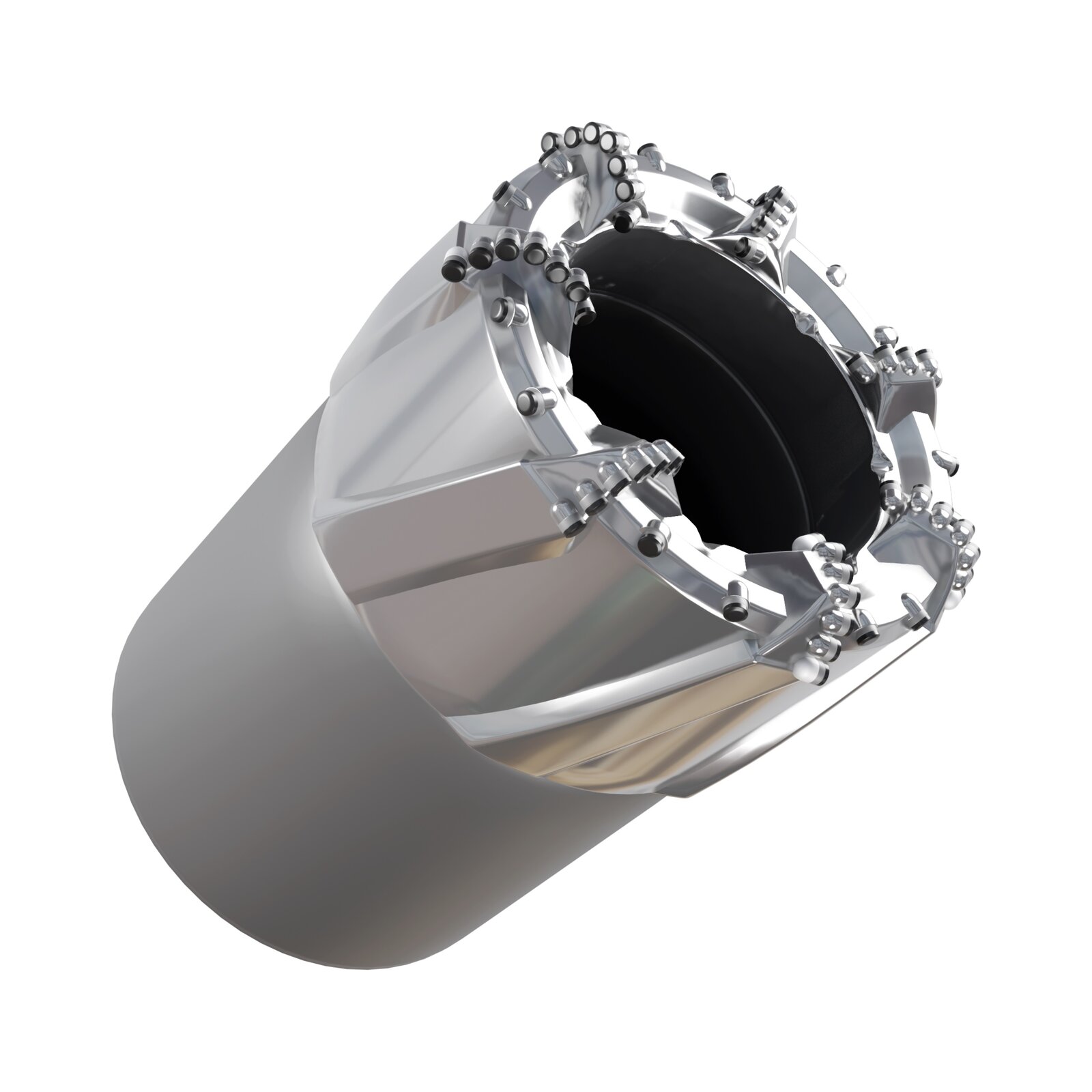

Grafika przedstawia koronkę skrawającą PDC. Koronki typu PDC ze względu na możliwość formowania ostrzy różnej wielkości i konfiguracji występują w wielu formach, różniących się kształtem matrycy, ilością i wielkością ostrzy lub systemem płukania. Dodatkową zaletą koronek PDC jest brak łożysk i innych ruchomych elementów zmniejszających żywotność narzędzi oraz zwiększających prawdopodobieństwo awarii wiertniczej. Uzyskuje się również większe przewierty oraz większe uzyski w porównaniu z konwencjonalnymi narzędziami skrawającymi. W rzucie głównym podstawę koronki stanowi szary cylindryczny element o płaskiej powierzchni zewnętrznej. U góry podstawa łączy się jasno szarą koronką, na powierzchni której znajdują się wypukłe elementy w kształcie rombu. Góra rąbu ulega zaokrągleniu i biegnie po krawędzi górnej koronki do jej wnętrza. Na zaokrągleniu znajdują się szare stożkowe elementy, w których osadzone są czarne cylindryczne ostrza skrawające. Na górnej krawędzi koronki, po jej obwodzie biegną ostrza skierowane w sposób prostopadły do koronki. Po dwa takie ostrza znajdują się pomiędzy wypukłymi elementami.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni pierścieniowej otworu wiertniczego. Wykonana jest jako korpus stalowy, z naniesioną matrycą wraz z ziarnistymi diamentami (od $1$ do $40$ szt./karat)

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

jest to parametr określający koszt odwiercenia jednego metra otworu. Parametr ten uwzględnia: koszt pracy jednej godziny urządzenia wiertniczego (Q), koszt zakupu narzędzia wiercącego (q), przewiert narzędziem (H), czas wiercenia (Tw) oraz czas zapuszczania i wyciągania przewodu wiertniczego (Tzw). Parametr ten jest wyrażony wzorem $K=\frac{Q·\left(T_w+T_{zw}\right)+q}{H}\left[\frac{\text{PLN}}{\mathrm{m}}\right]$

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

element przewodu wiertniczego łączący korpus silnika wgłębnego z ostatnim łożyskiem podtrzymującym wał elastyczny, będącego przedłużeniem rotoru silnika. ŁącznikłącznikŁącznik ten odpowiedzialny jest z nadanie odpowiedniej trajektorii podczas wiercenia krzywej części otworu kierunkowegootwór kierunkowyotworu kierunkowego. W przemyśle występują łączniki z regulowanym kątem lub z zadaną stałą wartością

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

element pomiarowy starego typu, wyposażony w pływak i podziałkę, służący do określania poziomu płuczki w zbiorniku marszowym lub roboczym

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

element przewodu wiertniczego posiadający na dwóch końcach różnego typu i rozmiaru połączenia gwintowe. Dzięki niemu możliwe jest skręcenie na przykład: rur płuczkowychrura płuczkowarur płuczkowych i rur HWDPrura HWDPHWDP posiadających inne połączenia gwintowe

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

element przewodu wiertniczego posiadający na dwóch końcach różnego typu i rozmiaru połączenia gwintowe. ŁącznikłącznikŁącznik ten zakończony jest z dwóch stron mufą

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

element przewodu wiertniczego posiadający na dwóch końcach różnego typu i rozmiaru połączenia gwintowe. ŁącznikłącznikŁącznik ten zakończony jest z jednej strony czopem, a z drugiej czopem

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

jest to parametr określający prędkość wierceniaprędkość wierceniaprędkość wiercenia w odniesieniu do jednego marszu lub wykonania wiercenia pod jedną z kolumn rur okładzinowych. Parametr ten uwzględnia: przewiert narzędziem (H), czas wiercenia (Tw) oraz czas zapuszczania i wyciągania przewodu wiertniczego (Tzw). Parametr ten jest wyrażony wzorem: $V_M=\frac{H}{\left(Tw+Tzw\right)}\left[\mathrm{mh}\right]$

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to parametr określający prędkość wierceniaprędkość wierceniaprędkość wiercenia w odniesieniu do przewierconego odcinka otworu jednym narzędziem. Parametr ten uwzględnia: przewiert narzędziem (H), czas wiercenia (Tw). Parametr ten jest wyrażony wzorem: $V_M=\frac{H}{Tw}\left[\mathrm{mh}\right]$

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

są parametry pracy narzędzia wiertniczego wywoływane przez odpowiednie sterowanie pracą narżędzia przez przewód wiertniczy. Należą do nich: nacisk na narzędzienacisk na narzędzienacisk na narzędzie i prędkości obrotowa narzędzia

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

wielkość fizyczna określana jako iloczyn działającej siły (F) i ramienia (r) na którym działa. Wyrażany jest wzorem: $M_o=F·r\left[\text{Nm}\right]$

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

jest to wartość momentu wywartego kluczem maszynowym na połączenie gwintowe. Wartość momentu skręcania połączenia gwintowego jest równa iloczynowi siły wskazanej na manometrze klucza zainstalowanego na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza oraz ramienia klucza

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

mechaniczny parametr wierceniamechaniczne parametry wierceniamechaniczny parametr wiercenia, oznaczający wartość siły wywieranej przez obciążnikiobciążnikobciążniki na narzędzie wiercące, odczytywane z ciężarowskazuciężarowskazciężarowskazu

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

nożyce wiertnicze (fishing jar) służą do podbijania przychwyconego przewodu wiertniczego. Ich aktywacja przebiega przez powolne napinanie przewodu wiertniczego oraz kolejno jego energiczne zluzowanie. Energia hydrauliczna zmagazynowana w nożycach wytwarza udar na dolną część przewodu wiertniczego, powodując jego zbicie poniżej interwału przychwycenia

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

elementy zestawu przewodu wiertniczego umieszczone bezpośrednio nad świdrem w przypadku wiercenia otworu pionowegootwór pionowyotworu pionowego lub w części pionowej otworu, szczególnie w przypadku wiercenia otworu horyzontalnego. Podstawowym zadaniem obciążników w otworze jest wywieranie swoim ciężarem nacisku na świder oraz utrzymywanie w napięciu rur płuczkowychrura płuczkowarur płuczkowych. Obciążniki zakończone są połączeniami gwintowymi

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

obciążnikobciążnikobciążnik, który w przekroju jest prętem kwadratowym, drążonym wewnątrz, zakończonym połączeniami gwintowymi

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

obciążnikobciążnikobciążnik, który wykonany jest z materiału innego niż ferromagnetyczny (nie zakłócającego pola magnetycznego Ziemi). Stosowane są w przypadku zastosowania urządzeń pomiarowych trajektorii wykonywanego otworu, których wskazania są generowane w oparciu o pole magnetyczne Ziemi

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

obciążnikobciążnikobciążnik, który w przekroju jest okrągłym prętem z nafrezowaną na zewnątrz spiralna linią śrubową, drążonym wewnątrz, zakończonym połączeniami gwintowymi. Nafrezowana spirala ułatwia wynoszenie zwiercin

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

obciążnikobciążnikobciążnik, który w przekroju jest okrągłym prętem, drążonym wewnątrz, zakończonym połączeniami gwintowymi

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

jest to pojęcie odnoszące się do wynoszenia zwiercin skalnych z dna otworu przez płuczkę wiertniczą krążącą w otworze wiertniczym

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

mechanizm urabiania skały na dnie otworu wiertniczego, typowy dla narzędzi gryzowych, polegający na wgnieceniu słupka lub zęba świdra gryzowego w dno otworu i odłupaniu fragmentu skały

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

procedura matematyczna lub technologiczna zmierzająca do ustalenia największej wartości prędkości wiercenia, przewiertu narzędziem lub najniższego kosztu jednostkowego wiercenia otworukoszt jednostkowy wiercenia otworukosztu jednostkowego wiercenia otworu. Optymalizacja polega na znalezieniu takich parametrów mechanicznychmechaniczne parametry wierceniaparametrów mechanicznych, hydraulicznych i czasu pracy narzędzia, przy których uzyskana prędkość wierceniaprędkość wierceniaprędkość wiercenia będzie największa. Optymalizacja zawsze wymaga przyjęcia określonych kryteriów, wyznaczających ramy i ograniczenia procesu doświadczalno‑pomiarowego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

są to najlepsze parametry pracy narzędzia przy spełnianiu założonych kryteriów. W poszukiwaniu największej chwilowej prędkości wierceniaprędkość chwilowa wierceniachwilowej prędkości wiercenia należy przeprowadzić procedurę doświadczalno‑pomiarową i wyznaczyć parametry, które spełnią założone kryterium. W przypadku kryterium jednostkowego kosztu wiercenia otworukoszt jednostkowy wiercenia otworujednostkowego kosztu wiercenia otworu, optymalnymi parametrami będą takie, które zapewnią jak najniższy koszt wykonania jednego metra otworu, a w przypadku maksymalnej prędkości marszowej wierceniamarszowa prędkość wierceniaprędkości marszowej wiercenia otworu – dobrane optymalne parametryoptymalizacja parametrów wierceniaoptymalne parametry pozwolą na najszybsze wykonanie otworu wiertniczego

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

organy urabiające to te elementy, które bezpośrednio oddziałują na skałę. W przypadku świdrów gryzowych są to słupki lub zęby, w przypadku świdrów diamentowychświder diamentowyświdrów diamentowych są to diamenty, a w przypadku świdrów PDCświder PDCświdrów PDC są to ostrza PDCostrza PDCostrza PDC (cuter’y)

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

ostrza to organy urabiająceorgany urabiające narzędziaorgany urabiające skałę poprzez skrawanie, takimi ostrzami są płytki PDC zamontowane na świdrach PDCświder PDCświdrach PDC. Innym rodzajem ostrza jest segment na powierzchni czołowej koronki, w której zamontowane są ziarniste diamentykoronka z ziarnistymi diamentamikoronki, w której zamontowane są ziarniste diamenty

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

są to organy urabiająceorgany urabiające narzędziaorgany urabiające zamontowane w świdrach PDCświder PDCświdrach PDC (cuter’y)

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

ostrzaostrza narzędziaostrza wykonane z węglika wolframu

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

elementy wykonane jako segmenty, osadzone na czole koronki rdzeniowej. Każdy segment (jako matryca z zainstalowanymi diamentami ziarnistymi) nazywany jest ostrzem koronki z diamentami ziarnistymikoronka z ziarnistymi diamentamikoronki z diamentami ziarnistymi

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

elementy wykonane jako segmenty, osadzone na czole koronki rdzeniowej. Każdy segment (jako matryca z proszkiem diamentowym) nazywany jest ostrzem koronki z proszkiem diamentowym lub ostrzem impregnowanym

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

elementy urabiające skałę wykonane z węglika wolframu, w które wyposażone są koronki skrawającekoronka skrawającakoronki skrawające nazywane potocznie widiowymi

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

otwór o z góry zadanej trajektorii, odchylonej od pionu

Sekwencje filmowe Rurowanie i cementowanie otworu wiertniczegoDFQXXPaRnSekwencje filmowe Rurowanie i cementowanie otworu wiertniczego

otwór o przebiegu pionowym, bez planowanych odchyleń od jego osi. W rzeczywistości nie ma idealnie pionowych otworów wiertniczych wierconych bez specjalistycznego osprzętu. Aby uzyskać taki otwór stosuje się aparaturę kontrolującąaparatura kontrolno‑pomiarowaaparaturę kontrolującą przebieg osi otworu podczas wiercenia i utrzymującą kierunek pionowy

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

najdłuższa część aparatu rdzeniowegoaparat rdzeniowyaparatu rdzeniowego, służąca do magazynowania rdzenia skalnego

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

połączenie AR (WPpołączenie gwintowe przewodu wiertniczego typu WPWP) charakteryzuje się zwężeniem przelotu przez zwornik (Reg = API REGpołączenie gwintowe przewodu wiertniczego typu REGREG = AR(WPpołączenie gwintowe przewodu wiertniczego typu WPWP))

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

połączenie FH (SPpołączenie gwintowe przewodu wiertniczego typu SPSP) charakteryzuje się szerokim przelotem przez zwornik

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

połączenie IF (JPpołączenie gwintowe przewodu wiertniczego typu JPJP) charakteryzuje się jednakowym (bez przewężenia) przelotem zwornika

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

połączenie JP (IFpołączenie gwintowe przewodu wiertniczego typu IFIF) charakteryzuje się jednakowym (bez przewężenia) przelotem zwornika

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

połączenie WP (ARpołączenie gwintowe przewodu wiertniczego typu ARAR) charakteryzuje się zwężeniem przelotu przez zwornik (Reg = API REG = AR=(WP))

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

połączenie SP (FHpołączenie gwintowe przewodu wiertniczego typu FH FH) charakteryzuje się szerokim przelotem przez zwornik

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

połączenie WP (ARpołączenie gwintowe przewodu wiertniczego typu ARAR) charakteryzuje się zwężeniem przelotu przez zwornik (Reg = API REGpołączenie gwintowe przewodu wiertniczego typu REGREG = AR = (WP))

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

jest to inne określenie mechanicznej prędkości wierceniamechaniczna prędkość wierceniamechanicznej prędkości wiercenia

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

parametr wiercenia określany dla narzędzi wiercących podczas wierceniu otworu. Chwilowa prędkość wiercenia wyraża przyrost głębokości otworu ($\Delta H$) w jednostce czasu ($\Delta T$). Wyrażona jest wzorem: $v=\frac{\Delta H}{\Delta T}\mathrm{}\left[\frac{\mathrm{m}}{\mathrm{h}}\right]$

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

jest to mechaniczny parametr wierceniamechaniczne parametry wierceniamechaniczny parametr wiercenia określający prędkość z jaką obraca się narzędzie wiercące urabiające skałę, wyrażany najczęściej w obrotach na minutę (RPM – revolutions per minute)

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

parametr określający prędkość z jaką płuczka przepływa w danej przestrzeni otworu wiertniczego

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

głębokość wywierconego otworu w zmierzonym czasie

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

patrz - Czujnik bilansu płuczki zatłaczanej i powracającej z otworuczujnik bilansu płuczki zatłaczanej i powracającej z otworuCzujnik bilansu płuczki zatłaczanej i powracającej z otworu

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

stanowisko, z którego wiertacz kontroluje i steruje pracą urządzenia wiertniczego

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

odległość od osi przewodu wiertniczego do miejsca zamocowania liny pociągającej za klucz maszynowy

Rsr3ZsUVDJPSo

Ilustracja przedstawia masywny, czerwony klucz maszynowy do przewodu wiertniczego. Klucz maszynowy jest w kształcie szczypiec. Klucz podwieszony jest na linie w szybie wiertniczym, z wykorzystaniem przeciwwag. Z jego pomocą stołowi skręcają i rozkręcają połączenia gwintowe przewodu wiertniczego. Klucz maszynowy składa się z: wieszaka klucza maszynowego służącego do podwieszenia klucza na łańcuchu w szybie wiertniczym, szczęki klucza maszynowego która jest elementem zapinanym na zworniku skręcanego elementu rurowego oraz ostrza klucza maszynowego który jest elementem odpowiedzialnym za zwiększenie tarcia między szczękami a zwornikiem skręcanego elementu.

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

element przewodu wiertniczego pozwalający na odwiercenie rdzenia wiertniczego. Rdzeniówka składa się z urywakaurywak rdzeniaurywaka, pochwypochwa rdzeniowapochwy oraz obudowy

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

rdzeniówka podwójna wyposażona jest w łożyskowaną rurę wewnętrzną, która nie obraca się podczas rdzeniowania. Stosuje się ją do pobierania rdzenia w skałach ulegających wypłukiwaniu i rozłupywaniu

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

stosowana do skał zwięzłych, monolitycznych, słabo spękanych lub do skał rozpuszczających się w wodzie. W rdzeniówce pojedynczej, rdzeń skalny wchodzi bezpośrednio do obracającej się metalowej obudowy

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

odmiana aparatu rdzeniowegoaparat rdzeniowyaparatu rdzeniowego, pozwalająca na szybsze rdzeniowanie dzięki możliwości wyciągania pochwy rdzeniowejpochwa rdzeniowapochwy rdzeniowej przez przewód wiertniczy za pomocą kotwicy i wyciągu drutowego, przez wnętrze rur płuczkowychrura płuczkowarur płuczkowych. Rdzeniówka ta w porównaniu do tradycyjnego aparatu rdzeniowego pozwala pobrać rdzeń o mniejszej średnicy

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

rdzeń wiertniczy to odwiercony koronką wiertnicząkoronka wiertniczakoronką wiertniczą cylindryczny fragment skały oderwany od dna otworu urywakiemurywak rdzeniaurywakiem. Rdzenie wiertnicze pobierane w trakcie wiercenia z otworu służą do lepszego poznania właściwości przewiercanych warstw geologicznych oraz płynów w nich występujących

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

urządzenie zapisujące historyczne wartości wskazań ciężaru na hakuciężar na hakuciężaru na haku. W starszych konstrukcjach rejestrator ciężaru na haku występował w postaci obracającego się bębenka papierowego z pisakami, których linie wskazywały zmiany ciężaru na haku w czasie. Aktualnie wskazania te rejestrowane są komputerowo

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

urządzenie zapisujące historyczne wartości momentu obrotowegomoment obrotowymomentu obrotowego przekazywanego przez stół wiertniczy lub wrzeciono Top Driv’e na przewód wiertniczy. Aktualnie wskazania rejestrowane są komputerowo

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

urządzenie zapisujące historyczne wartości parametrów pracy urządzenia wiertniczego. W starszych konstrukcjach rejestrator ciężaru na haku występował w postaci obracającego się bębenka papierowego z pisakami, których linie wskazywały zmiany ciężaru na hakuciężar na hakuciężaru na haku w czasie. Aktualnie wskazania te rejestrowane są komputerowo

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

urządzenie zapisujące historyczne wartości parametrów pracy pomp płuczkowych. W starszych konstrukcjach rejestrator ciężaru na haku występował w postaci obracającego się bębenka papierowego z pisakami, których linie wskazywały zmiany ciężaru na hakuciężar na hakuciężaru na haku w czasie. Aktualnie wskazania te rejestrowane są komputerowo

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

grubościenna rura płuczkowa HWDP (Heavy Weight Drill Pipe) – element zestawu przewodu wiertniczego. Rury te montowane są pomiędzy obciążnikamiobciążnikobciążnikami, a rurami płuczkowymirura płuczkowarurami płuczkowymi (w otworze pionowymotwór pionowyotworze pionowym i kierunkowymotwór kierunkowykierunkowym), a także między obciążnikami, a zestawem silnika wgłębnego (w otworze kierunkowym). Dzięki swojej budowie (znaczna grubość ścianki, długie zworniki, uzbrojenie zabezpieczające w części środkowej) mają większy ciężar od rur płuczkowych o takich samych wymiarach, są łatwe w marszowaniu, zapewniają stabilność oraz mniejszy kontakt ze ścianą otworu, zwiększają zdolność utrzymania kąta i kierunku przy wierceniu otworów

R1FCi3oIisea0

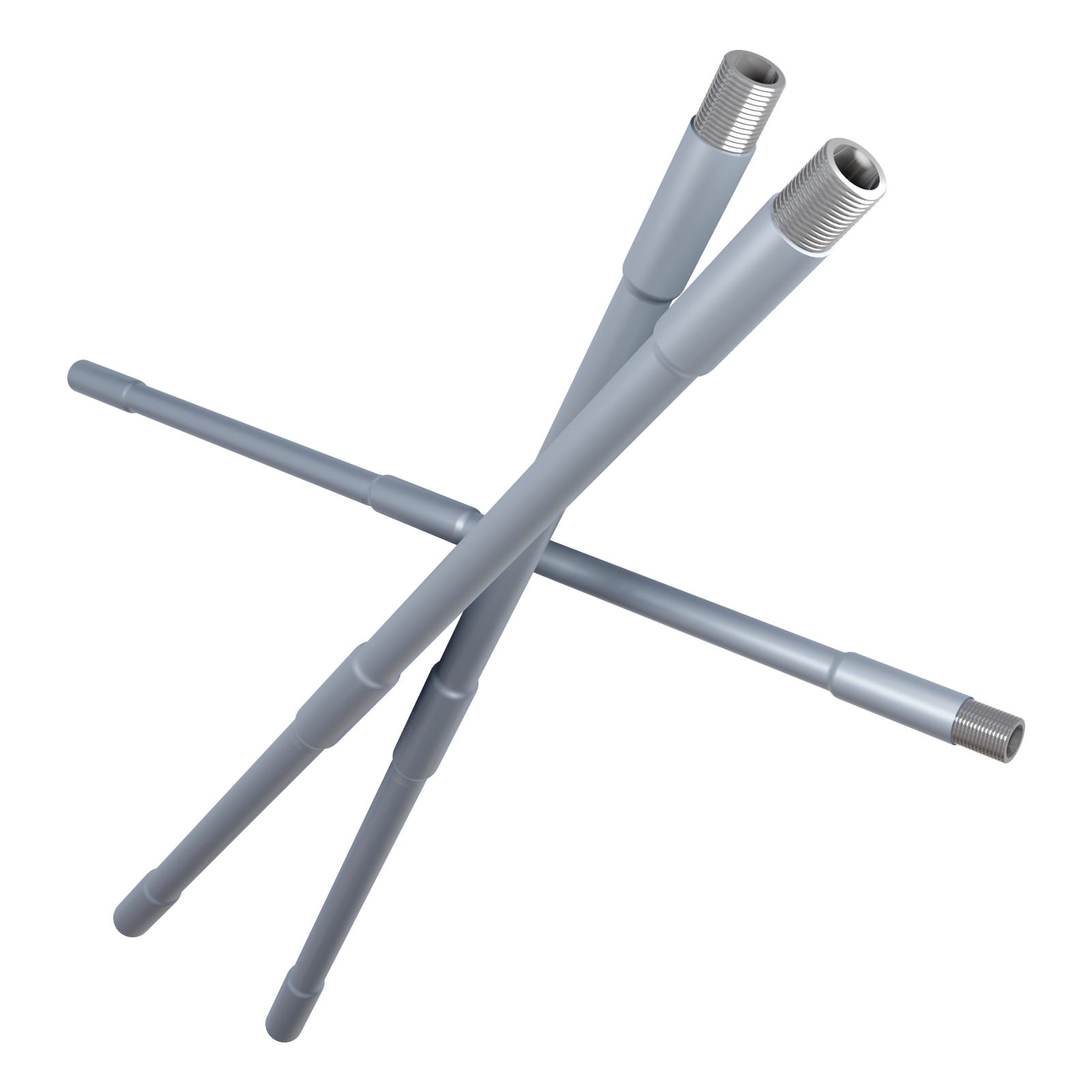

Grafika przedstawia rury HWDP. Rury HWDP to rury płuczkowe o zwiększonej grubości ścianki, dłuższych zwornikach i uzbrojeniem zabezpieczającym przed wycieraniem w środkowej części. W zestawie przewodu wiertniczego, skręcane są między obciążnikami a właściwymi rurami płuczkowymi co zapewnia większą stabilność dolnej części przewodu wiertniczego. W widoku głównym widać długi zielony cylindryczny kształt, który składa się z kilku sekcji o różnej średnicy. Podstawę rury stanowi cylindryczny kształt, który następnie ulega dwukrotnie nieznaczącemu zwężeniu. Zwężony cylinder ulega przyłączeniu do szerszego cylindra znajdującego się po środku rury. Środkowa cześć rury jest najprawdopodobniej o takiej samej średnicy jak podstawa. Do góry środkowej części rury przyłączone są takie same elementy cylindryczne jakie były od dolnej środkowej części rury do jej podstawy z tym, że górny element zakończony jest białym lejkowatym kształtem. Lejek zwęża się w kierunku góry.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

rury płuczkowe są podstawową częścią zestawu przewodu wiertniczego. Wykonane są jako stalowe rury bez szwu. Do każdego z końców rury przymocowany jest za pomocą zgrzewania tarciowego zwornik. Jest on częścią rury płuczkowej o zwiększonej średnicy zewnętrznej przez spęczenie. Na jednym końcu rury zgrzany jest zwornik zakończony gwintem narzędziowym wykonanym w postaci czopa zaś na drugim końcu w postaci mufy. Rury płuczkowe ze względu na bardzo trudne warunki w jakich pracują wykonywane są ze specjalnych gatunków stali o dużej wytrzymałości

R1FOFF1DZAw7N

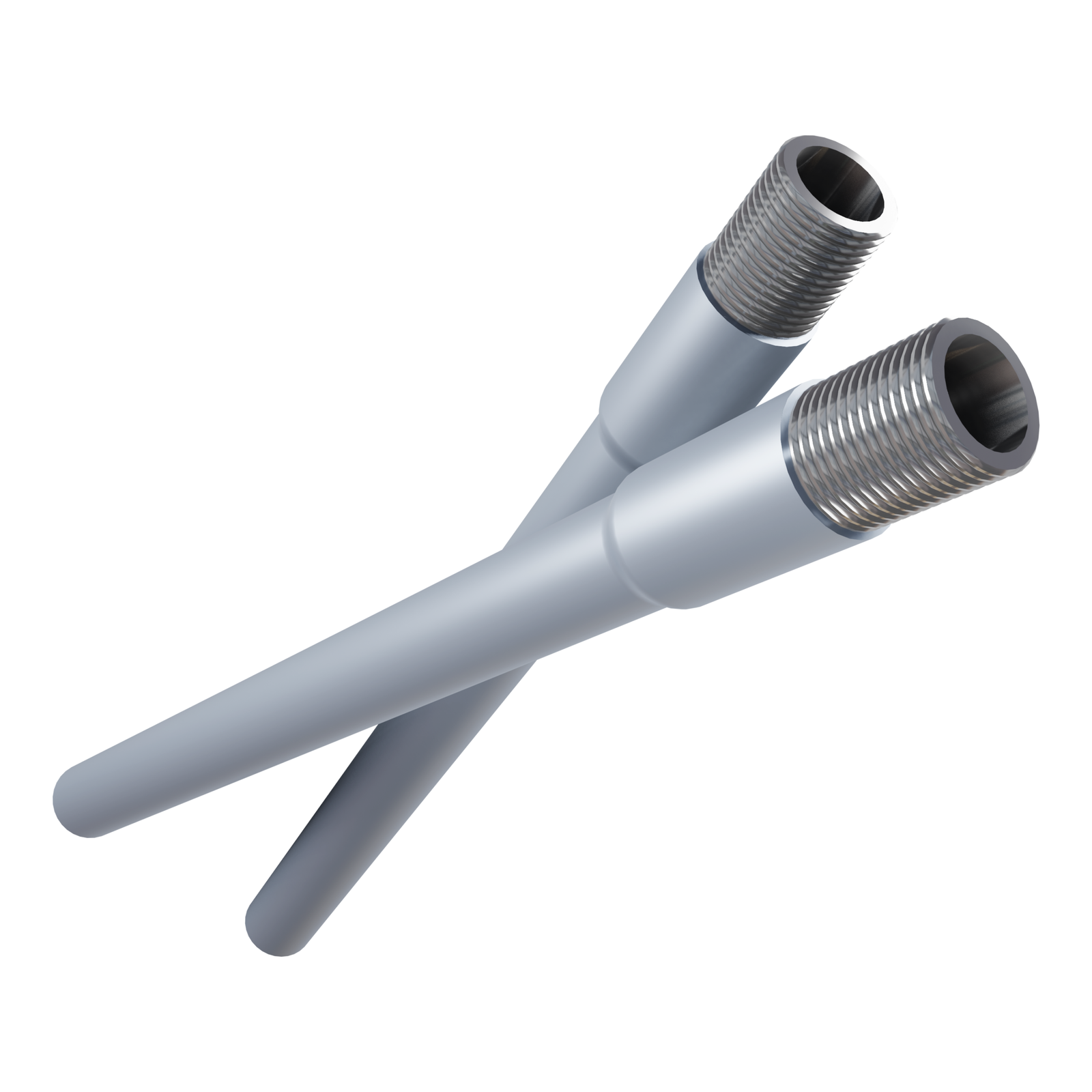

Grafika przedstawia rury płuczkowe. Rury płuczkowe to podstawowa część przewodu wiertniczego. Wykonane są jako rury stalowe bez szwu. Ich cechą charakterystyczną są spęczenia znajdujące się na końcach każdej z rur. Ze względu na tę cechę rury płuczkowe dzieli się na wewnętrznie spęczane (WS), zewnętrznie spęczane (ZS) oraz rury wewnętrznie i zewnętrznie spęcznane (WZS). Połączenia między rurami mogą być wykonywane jako rury płuczkowe gwintowane lub rury płuczkowe z połączeniami zwornikowymi. W rzucie głównym na ekranie widać szary cienki, podłużny cylinder. Na lewym końcu rury widać zewnętrzne połączenie gwintowane.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

rurka Bourdona jest elementem pomiarowym o owalnym przekroju, ulegającym odkształceniu podczas wzrostu ciśnienia wewnątrz. Ciśnienie mierzonego medium działające na rurkę powoduje ruch nieprzymocowanego końca rurki, a ten przez przekładnię zębatą porusza wskazówką manometru. Wskazana wartość na tarczy zegara stanowi zmierzoną wartość ciśnienia

Sekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczegoD17U5NMbnSekwencje filmowe Zapuszczanie i wyciąganie przewodu wiertniczego przy użyciu osprzętu wiertniczego

element przewodu wiertniczego, odpowiedzialny za przekazywanie momentu obrotowegomoment obrotowymomentu obrotowego na świder. W konstrukcji silników wgłębnych wykorzystano zasadę działania tak zwanej pompy Moineau. Układ napędowy stanowi spiralny stalowy wał umieszczony wewnątrz elastomerowego, wykonanego w formie spirali statora. Obrót wału wymuszany jest przez płuczkę przepływającą pomiędzy obydwoma elementami. Prędkość obrotowa silnika zależy przede wszystkim od konfiguracji rotor - stator (ilości występów na przykład $1/2$, $3/4$, $5/6$ i $9/10$). Im wyższa liczba 'występów' tym niższa prędkość obrotowa i tym wyższy moment

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

patrz czujnik siły w linie klucza maszynowegoczujnik siły w linie klucza maszynowegoczujnik siły w linie klucza maszynowego

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

parametr określający szybkość pracy pompy płuczkowej. Liczba skoków pompy płuczkowej oznacza liczbę obrotów wału korbowego pompy płuczkowej, wyrażaną zwyczajowo na jedną minutę (SPM – stroke per minute)

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

proces w jakim narzędzia wyposażone w ostrzaostrza narzędziaostrza urabiają skałę. Proces polega na odspajaniu warstewek skały z wytwarzaniem charakterystycznego wióra skalnego

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

element odpowiedzialny za urabianie skałyurabianie skałyurabianie skały, montowany w koronkach gryzowychkoronka gryzowakoronkach gryzowych z zębami słupkowymi oraz świdrach gryzowych z zębami słupkowymiświder z zębami słupkowymiświdrach gryzowych z zębami słupkowymi. Narzędzia wyposażone w słupki urabiają skały poprzez odłupywanie fragmentów skałyodłupywanie skałyodłupywanie fragmentów skały

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

stabilizatory są elementami zestawu przewodu wiertniczego przeznaczone do utrzymywania dolnej części przewodu wiertniczego w osi otworu. Ze względu na rodzaj połączeń stosuje się dwa rodzaje stabilizatorów: stabilizatory nadświdrowe (z połączeniem mufa x mufa) oraz stabilizatory przewodowe. (z połączeniem czop x mufa)

RAu8tnOZBa4E5

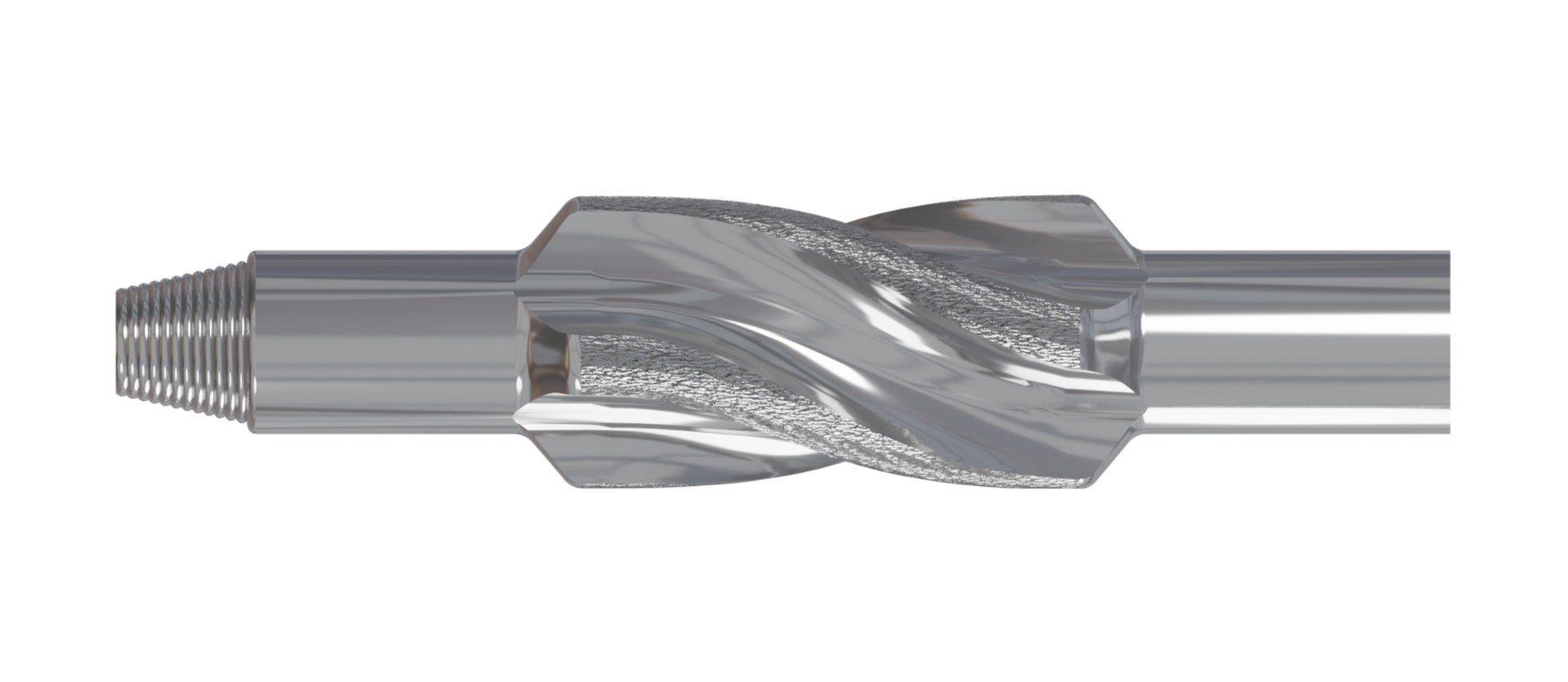

Grafika przedstawia stabilizator. Stabilizatory to krótkie elementy rurowe o trzech zbrojnych spiralach, których średnica jest zbliżona do średnicy otworu. Ich rozmieszczenie w przewodzie wiertniczym powinno pokrywać się z punktami ugięcia obciążników podczas wywierania nacisku na narzędzie wiercące. Stabilizują one pracę świdra oraz zmniejszają tendencję narzędzia do krzywienia otworu. Rozmieszczając stabilizatory, w pierwszej kolejności stabilizuje się świder, umieszczając nad nim jeden lub kilka stabilizatorów (stabilizatory nadświdrowe). Rozmieszczenie i liczba pozostałych stabilizatorów zależy od schematu stabilizacji, który przygotowywany jest dla konkretnego otworu wiertniczego. Na ekranie w widoku głównym widać srebrny cylindryczny element w formie rury. Środkowa cześć rury rozszerza się przybierając kształt gruszki. Na jej powierzchni widać żłobienia o profilu ślimakowym.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

strumień objętości płuczki, zwyczajowo nazywany wydatkiem płuczki - to iloraz objętości tłoczonej płuczki wiertniczej do jednostki czasu, w którym to tłoczenie występuje

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

ścieranie skały to proces zachodzący podczas wiercenia narzędziem wiertniczym wyposażonym w ostrza diamentowe

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

parametr charakteryzujący wykonany otwór wiertniczy. Wymiar łączący dwa skrajnie odległe punkty na ścianie otworu

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

parametr charakterystyczny dla narzędzia wiercącego oznaczający jego wymiar nominalny, w odniesieniu do powierzchni czołowej

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

wymiar charakterystyczny dla narzędzia pozwalającego odwiercić rdzeń wiertniczy oznaczający jego nominalną średnicą obwiercanego rdzenia

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

parametr charakterystyczny dla narzędzia pozwalającego odwiercić rdzeń wiertniczy, oznaczający jego wymiar nominalny, w odniesieniu do powierzchni czołowej

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

parametr charakterystyczny dla obciążnikaobciążnikobciążnika, czyli elementu wywierającego nacisk na narzędzienacisk na narzędzienacisk na narzędzie wiercące. Średnica obciążnika powinna zawierać się w przedziale $0,7$ – $0,85$ średnicy narzędzia wiercącego

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesioną matrycą wraz diamentami

RG7DkBDJxIG6z

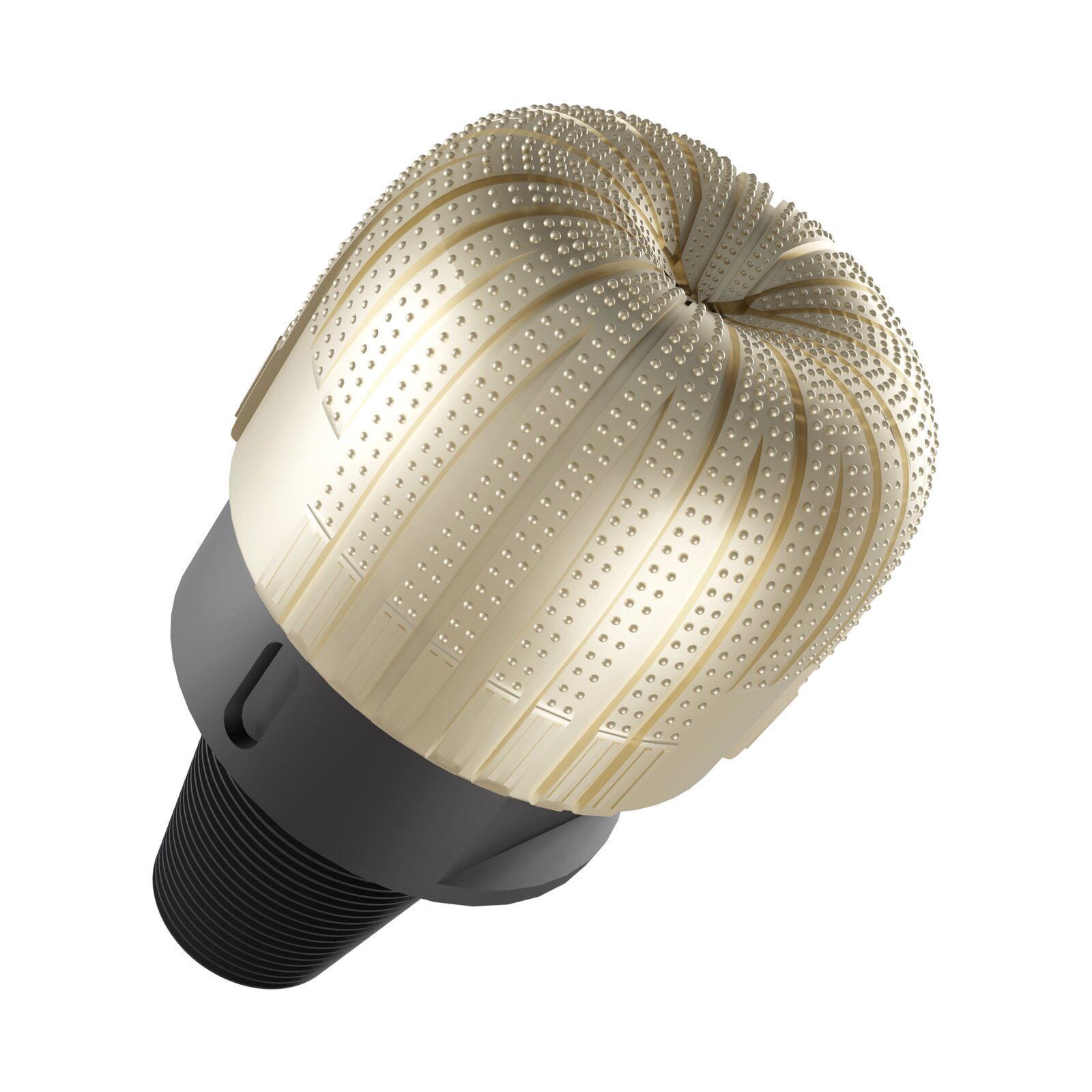

Grafika przedstawia świder diamentowy ziarnisty. Świdry diamentowe ziarniste mają osadzone w powierzchniach roboczych i bocznych całe kryształy diamentów. Większość diamentów osadza się w powierzchni czołowej świdra, tak aby pokrywały one całkowicie dno otworu. Schemat ich rozmieszczenia jest różny dla różnych rozwiązań konstrukcyjnych i może być: promieniowy, spiralny lub koncentryczny. Ważnym parametrem opisującym świdry ziarniste jest stopień odkrycia opisujący jaka część diamentu znajduje się poza matrycą. Zazwyczaj jest to od jednej ósmej średnicy diamentu (skały twarde i spękane) do jednej trzeciej dla skał miękkich. W rzucie głównym widać urządzenie mechaniczne, którego podstawą jest czarny gwintowany czop w kształcie lejka. Przedłużenie czopa stanowi czarny cylindryczny element w kształcie śruby, na którym osadzony złoty kadłub świdra. Na powierzchni kadłuba widać równomiernie rozmieszczone wypukłe półkoliste punkty, które stanowią kryształy diamentów. Diamenty osadzone są w segmentach składających się z trzech cienkich prostokątnych elementów, po których znajduje się kolejnych osiem podłużnych prostokątnych kształtów. W prostokątach diamenty osadzone są w dwóch rzędach, które ciągną się od podstawy korpusu po szczyt świdra w przypadku serii ośmiu prostokątów lub od połowy wysokości głowicy świdra do jej szczytu w przypadku serii trzech prostokątów.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesiona matrycą wraz z proszkiem diamentowym (pow. $40$ szt./karat)

R122X2PQXWHJz

Grafika przedstawia świder diamentowy impregnowany. Świdry diamentowe impregnowane, w odróżnieniu od ziarnistych, posiadają pył diamentowy jako element skrawający. Warstwa robocza powstaje poprzez zmieszanie diamentów z proszkiem twardego metalu (stanowiącym ścieralną matrycę) i poddaniu mieszanki obróbce cieplnej. Uzyskuje się wówczas jednolicie rozmieszczone, drobne diamenty na pewnej długości części roboczej narzędzia. Podczas pracy zużyte diamenty wypadają, a matryca ściera się odsłaniając kolejne warstwy diamentów. W rzucie głównym widać urządzenie mechaniczne, którego podstawą jest czarny gwintowany czop w kształcie lejka. Przedłużenie czopa stanowi miedziany cylindryczny element w kształcę śruby z dwoma kwadratowymi wycięciami przy podstawie od strony czopa. Na górze elementu osadzony jest złoty kadłub koronki świdra. Na powierzchni kadłuba widać równomiernie rozmieszczone żłobienia, które oddzielają prostokątne wypukłe elementy. Góra prostokątnego elementu ulega pofalowaniu oraz zwężaniu wraz ze zmniejszeniem odległości do szczytu koronki. Widoczny segment składa się z trzech prostokątnych wypukłych kształtów biegnących od podstawy koronki doi jej szczytu oraz jednego prostokątnego kształtu biegnącego od połowy wysokości koronki do jej szczytu.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, wyposażony w rolki z nafrezowanymi zębami lub osadzonymi słupkami z węglika wolframu

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesiona matrycą wraz z zamocowanymi ostrzami zakończonymi płytkami z polikrystalicznego diamentu (Polycrystalic diamond cutters). Świder ten urabia skałę przez skrawanieskrawanie skałyskrawanie

RUh0cnPA6AJ4G

Grafika przedstawia świder skrawający (PDC). Są to świdry zaliczane do świdrów diamentowych wyposażone w ostrza z polikrystalicznych diamentów syntetycznych. Charakteryzują się stalowym lub matrycowym kadłubem z węglika wolframu, a także segmentowym, żebrowym lub skrzydłowym rozmieszczeniem ostrzy. Ostrza do kadłubów świdra PDC są przyspawane twardym spiekiem w specjalnych do tego przeznaczonych gniazdach. Wyróżnia się trzy główne kształty profilu roboczej powierzchni kadłuba świdrów: płaską lub lekko wygiętą, stożkową lub bardzo głęboko wygiętą oraz paraboliczną. Na jakość pracy świdra typu PDC ma wpływ wysokość wystawania ostrzy nad powierzchnię kadłuba. Im większa wysokość tym lepsze oczyszczanie dna otworu ze zwiercin jednak mniejsza wytrzymałość na nacisk osiowy. Tego typu świdry zwiercają urabianą skałę poprzez skrawanie. W rzucie głównym widać urządzenie mechaniczne, którego podstawą jest czarny gwintowany czop w kształcie lejka. Przedłużenie czopa stanowi czarny cylindryczny element, na którym osadzony jest kadłub o powierzchni lekko wygiętej. Kadłub składa się z wypukłych segmentów o grubszej podstawie i zaokrąglonej lewej stronie. Po prawej stronie segmentów widać wypukłe półokrągłe gniazda, w których osadzone są stożkowe cylindryczne ostrza. W zależności od segmentu znajduje się w nim od sześciu do dziewięciu ostrzy. Przy podstawie każdego segmentu kadłuba znajduje się dziewięć nitów. Jest to zbrojenie wzmacniające. Nity są ułożone w dwóch pionowych rzędach. Pierwszy zawiera trzy elementy, drugi dziewięć elementów. Na podstawie kadłuba pomiędzy segmentami z ostrzami widać okrągłe otwory z dyszą płuczkową.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, z naniesioną matrycą wraz z ziarnistymi diamentami (od $1$ do $40$ szt./karat)

R11vmsrwJwUN4

Grafika przedstawia świder diamentowy ziarnisty. Świdry diamentowe ziarniste mają osadzone w powierzchniach roboczych i bocznych całe kryształy diamentów. Większość diamentów osadza się w powierzchni czołowej świdra, tak aby pokrywały one całkowicie dno otworu. Schemat ich rozmieszczenia jest różny dla różnych rozwiązań konstrukcyjnych i może być: promieniowy, spiralny lub koncentryczny. Ważnym parametrem opisującym świdry ziarniste jest stopień odkrycia opisujący jaka część diamentu znajduje się poza matrycą. Zazwyczaj jest to od jednej ósmej średnicy diamentu (skały twarde i spękane) do jednej trzeciej dla skał miękkich. W rzucie głównym widać urządzenie mechaniczne, którego podstawą jest czarny gwintowany czop w kształcie lejka. Przedłużenie czopa stanowi czarny cylindryczny element w kształcie śruby, na którym osadzony złoty kadłub świdra. Na powierzchni kadłuba widać równomiernie rozmieszczone wypukłe półkoliste punkty, które stanowią kryształy diamentów. Diamenty osadzone są w segmentach składających się z trzech cienkich prostokątnych elementów, po których znajduje się kolejnych osiem podłużnych prostokątnych kształtów. W prostokątach diamenty osadzone są w dwóch rzędach, które ciągną się od podstawy korpusu po szczyt świdra w przypadku serii ośmiu prostokątów lub od połowy wysokości głowicy świdra do jej szczytu w przypadku serii trzech prostokątów.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, wyposażony w rolki z nafrezowanymi zębami

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

narzędzie wiercące pozwalające na zwiercanie powierzchni kołowej otworu wiertniczego. Wykonany jest jako korpus stalowy, wyposażony w rolki z osadzonymi słupkami z węglika wolframu

RDC01u0lBN55A

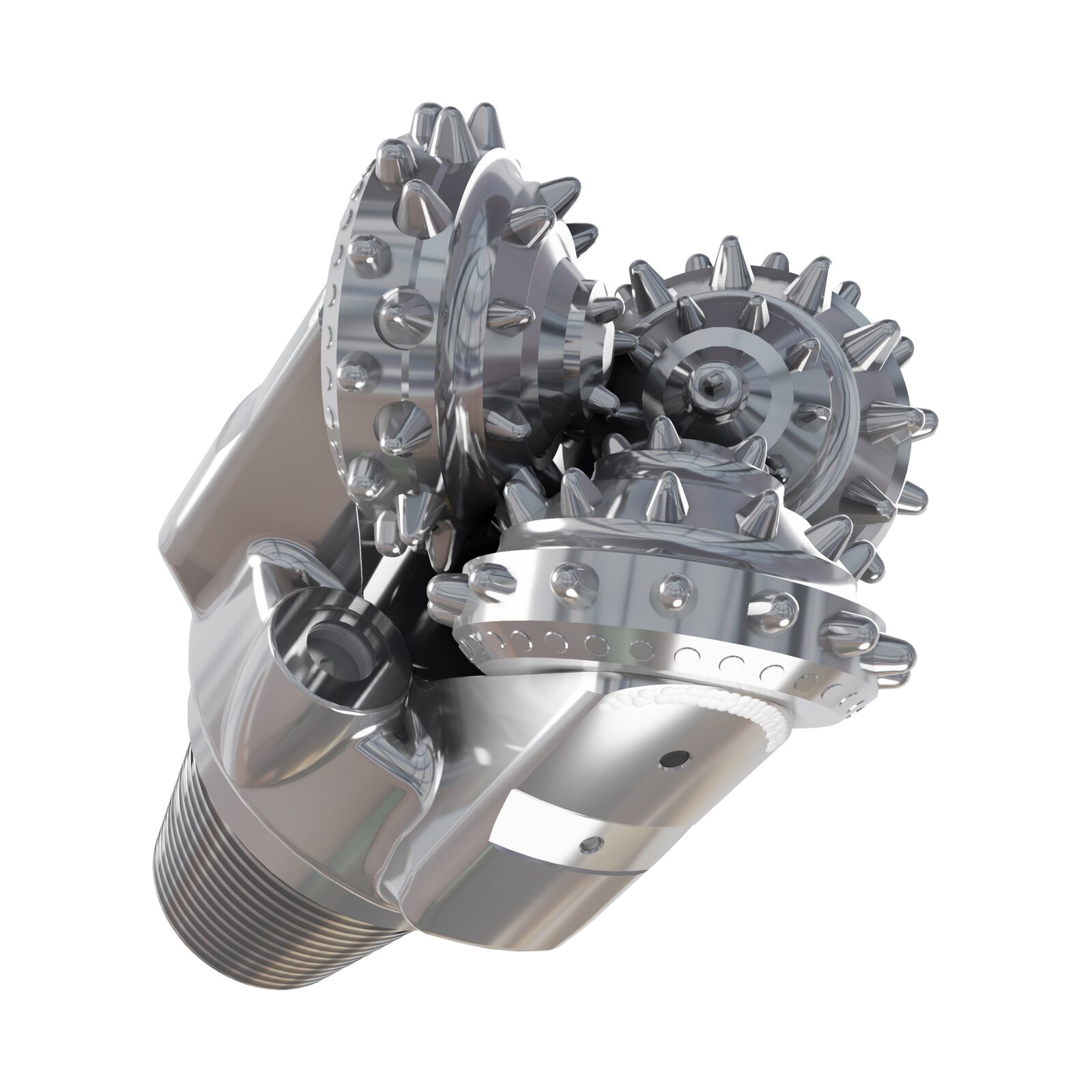

Grafika przedstawia świder gryzowy z zębami słupkowymi. Świdry gryzowe to najpowszechniej stosowany typ świdrów w wiertnictwie obrotowym. Składają się z zespawanych ze sobą segmentów (łap) wyposażonych w czopy, na których osadzone są obrotowe gryzy uzbrojone w zęby frezowane lub słupki. W segmentach umieszczane są kanały, doprowadzające płuczkę wiertniczą pod gryzy. Kanały zakończone są wymiennymi dyszami porcelanowymi, których zadaniem jest nadanie odpowiedniej prędkości wypływu płuczce wiertniczej. W zależności od konstrukcji świdra, ilość dysz może wynosić , lub . Charakterystyczną cechą świdrów gryzowych są łożyska, umieszczone na czopie, umożliwiające obracanie się gryzów podczas urabiania skały. Sposób, w jaki ułożyskowany jest czop, może się zmieniać w zależności od sił, jakie łożyska będą musiały przenieść. Głównym zadaniem obecności łożyska kulkowego w konstrukcji świdra jest zapobieganie spadnięciu gryza z czopa. W zależności od twardości skał stosuje się gryzy z zębami frezowanymi (do skał miękkich) lub z zębami słupkowymi (do skał twardych). Im skała bardziej miękka tym długość słupków lub zębów jest większa a im twardsza tym mniejsza. Rozmieszczone zęby lub słupki na obwodzie gryzów tworzą wieńce w taki sposób, że wieńce jednego gryza wchodzą między wieńce drugiego gryza. Takie ułożenie powoduje samoczyszczenie się gryzów z urobku. W celu zapobiegnięcia utraty średnicy zewnętrznej powierzchnie boczne segmentów są wzmacniane poprzez napawanie twardym materiałem lub zbrojąc je słupkami z węglików spiekanych. Wyróżniamy świdry jedno-, dwu-, trój- lub czterogryzowe jednak najczęściej stosowane są świdry trójgryzowe. Do danych warunków techniczno - geologicznych świdry gryzowe dobieramy według kodu IADC. Sposób w jaki świder gryzowy urabia zwiercaną skałę to kruszenie. W rzucie głównym widać urządzenie mechaniczne, którego podstawę stanowi gwintowany czop w kształcie lejka. Na czopie osadzone są trzy łapy zakończone gryzem. Łapa, znajdująca się w centralnej części ekranu, widziana z tyłu ma kształt prostokąta o zaokrąglonych wierzchołach górnych. Łapa, która znajduje się z prawej strony ekranu, widziana z boku, jest w kształcie połowy prostopadłościanu utworzonego poprzez odcięcie jego części w linii przekątnej prostopadłościanu. Na utworzonej w ten sposób powierzchni bocznej łapy osadzone są gryzy. Gryz stanowi półkolistą tarczę, po obwodzie której w formie wieńców osadzone są słupki. Podstawa słupka jest w kształcie cylindra, na szczycie którego znajduje się zaokrąglenie w formie półkuli lub wierzchołka stożka. Widoczne rzędy wieńców na sąsiadujących gryzach wchodzą między siebie.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

jest to zwyczajowa nazwa świdra gryzowego z zębami frezowanymiświder z zębami frezowanymiświdra gryzowego z zębami frezowanymi

R1BpztuqNh6Jf

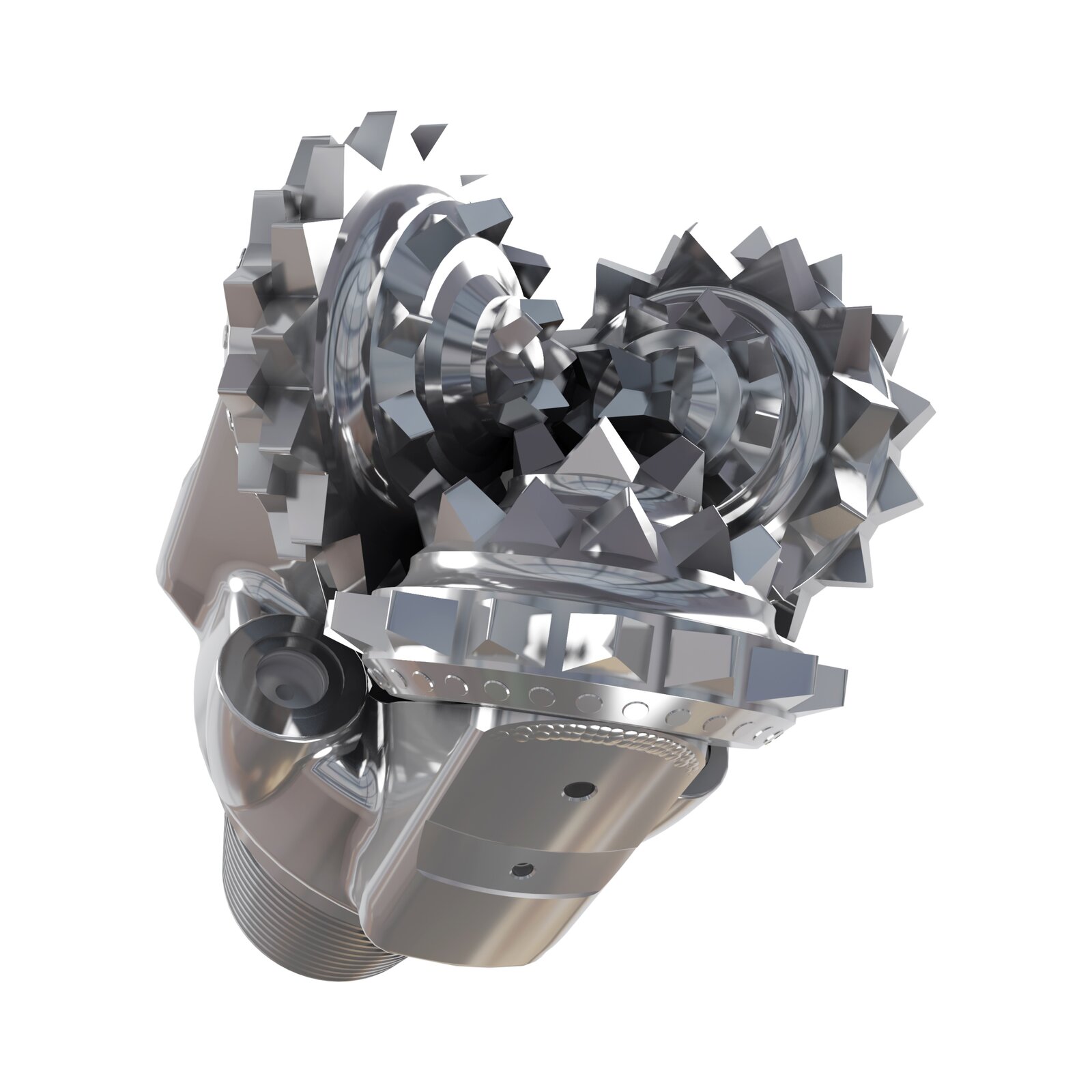

Grafika przedstawia świder gryzowy z zębami frezowymi. Świdry gryzowe to najpowszechniej stosowany typ świdrów w wiertnictwie obrotowym. Składają się z zespawanych ze sobą segmentów (łap) wyposażonych w czopy, na których osadzone są obrotowe gryzy uzbrojone w zęby frezowane lub słupki. W segmentach umieszczane są kanały, doprowadzające płuczkę wiertniczą pod gryzy. Kanały zakończone są wymiennymi dyszami porcelanowymi, których zadaniem jest nadanie odpowiedniej prędkości wypływu płuczce wiertniczej. W zależności od konstrukcji świdra, ilość dysz może wynosić , lub . Charakterystyczną cechą świdrów gryzowych są łożyska, umieszczone na czopie, umożliwiające obracanie się gryzów podczas urabiania skały. Sposób w jaki ułożyskowany jest czop może się zmnieniać w zależności od sił jakie łożyska będą musiały przenieść. Głównym zadaniem obecności łożyska kulkowego w konstrukcji świdra jest zapobieganie spadnięciu gryza z czopa. W zależności od twardości skał stosuje się gryzy z zębami frezowanymi (do skał miękkich) lub z zębami słupkowymi (do skał twardych). Im skała bardziej miękka tym długość słupków lub zębów jest większa a im twardsza tym mniejsza. Rozmieszczone zęby lub słupki na obwodzie gryzów tworzą wieńce w taki sposób, że wieńce jednego gryza wchodzą między wieńce drugiego gryza. Takie ułożenie powoduje samoczyszczenie się gryzów z urobku. W celu zapobiegnięcia utraty średnicy zewnętrznej powierzchnie boczne segmentów są wzmacniane poprzez napawanie twardym materiałem lub zbrojąc je słupkami z węglików spiekanych. Wyróżniamy świdry jedno-, dwu-, trój- lub czterogryzowe jednak najczęściej stosowane są świdry trójgryzowe. Do danych warunków techniczno - geologicznych świdry gryzowe dobieramy według kodu IADC. Sposób w jaki świder gryzowy urabia zwiercaną skałę to kruszenie. W rzucie głównym widać urządzenie mechaniczne, którego podstawę stanowi gwintowany czop w kształcie lejka. Na czopie osadzone są trzy łapy zakończone gryzem. Łapa, znajdująca się w centralnej części ekranu, widziana z tyłu ma kształt prostokąta o zaokrąglonych wierzchołach górnych. Łapa, która znajduje się z prawej strony ekranu, widziana z boku, jest w kształcie połowy prostopadłościanu utworzonego poprzez odcięcie jego części w linii przekątnej prostopadłościanu. Na utworzonej w ten sposób powierzchni bocznej łapy osadzone są gryzy. Gryz stanowi półkolistą tarczę, po obwodzie której w formie wieńców osadzone są zęby frezowe. Ząb frezowy jest w kształcie graniastosłupa trójkątnego czyli graniastosłupa posiadającego w podstawie trójkąt. Graniastosłup jest osadzony na tarczy w sposób, w którym podstawy trójkątne bryły są widziane jako ściany boczne. Widoczne rzędy wieńców na sąsiadujących gryzach wchodzą między siebie.

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

Film edukacyjny Proces wiercenia otworów wiertniczychD188yKsX5Film edukacyjny Proces wiercenia otworów wiertniczych

są to parametry matematyczne obliczane w oparciu o przewiert, czas wiercenia, koszt pracy urządzenia wiertniczego, koszt narzędzia wiercącego, czas zapuszczania i wyciągania przewodu

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

jest to procedura zakładająca wyznaczenie w postaci matematycznej funkcji, zależności prędkości wiercenia od nacisku na narzędziefunkcja zależności prędkości wiercenia od nacisku na narzędziezależności prędkości wiercenia od nacisku na narzędzie i prędkości obrotowej narzędziafunkcja zależności prędkości wiercenia od prędkości obrotowej narzędziaprędkości obrotowej narzędzia

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

jest to procedura optymalizacyjnaoptymalizacja parametrów wierceniaoptymalizacyjna mająca na celu ustalenie optymalnych parametrów mechanicznychmechaniczne parametry wierceniaparametrów mechanicznych (nacisk na narzędzienacisk na narzędzienacisk na narzędzie, prędkość obrotowa) oraz hydraulicznych (strumień tłoczenia płuczki) wiercenia

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

maksymalna siła wytwarzana przez hak urządzenia wiertniczego działającą na zestaw przewodu wiertniczego lub rury okładzinowe

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

proces polegający na odrywaniu fragmentów skały w wyniku kontaktu organów urabiających narzędziaorgany urabiające narzędziaorganów urabiających narzędzia wiercącego z podłożem

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

element rdzeniówki służący do odrywania rdzenia od dna otworu wiertniczego

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

urywak rdzeniaurywak rdzeniaurywak rdzenia przeznaczony do skał twardych oraz niepokruszonych. Jego działanie jest uruchamiane przez podciągnięcie zestawu przewodu wiertniczego. Powoduje to zaciśnięcie na rdzeniu i oderwanie od dna otworu

Wizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wierceniaD2jk16U7PWizualizacja modelu w grafice 3D Narzędzia wiercące stosowane w procesie wiercenia

wskaźnik techniczno – ekonomiczny, który określa głębokość odwierconego otworu przypadjaca na jeden obrót narzędzia

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

wskaźnik techniczno – ekonomiczny, który określa interwał przewiercony jednym świdrem

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący ilość płuczki wpływającej do i wypływającej z otworu

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

Zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualną prędkość wierceniaprędkość wierceniaprędkość wiercenia

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualne ciśnienie z jakim tłoczona jest płuczka wiertnicza

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualne ciśnienie w przestrzeni pierścieniowejczujnik ciśnienia w przestrzeni pierścieniowejciśnienie w przestrzeni pierścieniowej między przewodem wiertniczym, a ostatnią kolumną rur okładzinowych

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualne ciśnienie z jakim tłoczona jest płuczka wiertnicza

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący liczbę suwów wykonywanych przez pompę płuczkową

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualny moment obrotowymoment obrotowymoment obrotowy jaki stół wiertniczy przekazuje na przewód wiertniczy

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualny moment obrotowymoment obrotowymoment obrotowy jaki wrzeciono wiertnicze przekazuje na przewód wiertniczy

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualny poziom płuczki wiertniczej w zbiorniku marszowym

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualny poziom płuczki wiertniczej w zbiorniku roboczym

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualną prędkość obrotową stołu wiertniczego

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualną prędkość wrzeciona

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualną siłę z jaką ramię klucza maszynowego jest pociągane przez linę

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zakładany cel przyjmowany do procedury optymalizacjioptymalizacja parametrów wierceniaoptymalizacji czasu pracy narzędzia wiercącego, realizowanego podczas dążenia do uzyskania najkrótszego czasu wykonania otworu wiertniczego

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zakładany cel przyjmowany do procedury optymalizacjioptymalizacja parametrów wierceniaoptymalizacji techniki wiercenia, realizowanej podczas dążenia do uzyskania największej możliwej mechanicznej średniej prędkości wierceniamechaniczna prędkość wierceniamechanicznej średniej prędkości wiercenia

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zakładany cel przyjmowany do procedury optymalizacjioptymalizacja parametrów wierceniaoptymalizacji czasu pracy narzędzia wiercącego, realizowanego podczas dążenia do uzyskania najniższego kosztu jednostkowego wiercenia otworukoszt jednostkowy wiercenia otworukosztu jednostkowego wiercenia otworu

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zegar lub wyświetlacz na pulpicie wiertaczapulpit wiertaczapulpicie wiertacza wizualizujący aktualny strumień objętości przepływającej płuczki wiertniczej

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zakładane cele przyjmowane do procedury optymalizacjioptymalizacja parametrów wierceniaoptymalizacji czasu pracy narzędzia wiercącego, realizowanego podczas dążenia do uzyskania najniższego kosztu jednostkowego wiercenia otworukoszt jednostkowy wiercenia otworukosztu jednostkowego wiercenia otworu, największej średniej mechanicznej prędkości wierceniamechaniczna prędkość wierceniamechanicznej prędkości wiercenia lub najkrótszego czasu wykonania otworu wiertniczego

Film edukacyjny Odczyty wskazań przyrządów kontrolno‑pomfiarowych rejestrujących wskaźniki i parametry wierceniaD3H2MlPdaFilm edukacyjny Odczyty wskazań przyrządów kontrolno‑pomfiarowych rejestrujących wskaźniki i parametry wiercenia

zwyczajowe określenie strumienia objętości płuczki wiertniczejstrumień objętości płuczki wiertniczejstrumienia objętości płuczki wiertniczej

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

zestaw określający położenie końca przewodu wiertniczego podczas wykonywania otworów kierunkowychotwór kierunkowyotworów kierunkowych, lokowany między narzędziem wiercącym, a silnikiem wgłębnym

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

urabianie skałyurabianie skałyurabianie skały na dnie otworu występujące przy prawidłowo dobranych parametrach mechanicznychmechaniczne parametry wierceniaparametrach mechanicznych i hydraulicznych wiercenia. Pojęcie to głównie dotyczy narzędzi gryzowych

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego

urabianie skałyurabianie skałyurabianie skały na dnie otworu występujące przy zbyt małym nacisku na narzędzienacisk na narzędzienacisku na narzędzie. Pojęcie to głównie dotyczy narzędzi gryzowych

Film instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczegoDSBukNugVFilm instruktażowy (tutorial) Konserwacja elementów przewodu wiertniczego
