ciężar jednostki objętości skały w stanie naturalnym, czyli tak jak występuje w naturze (z porami i szczelinami). Ciężar objętościowy wyraża się w $\frac{\text N}{\text m^3}$. Np. ciężar objętościowy piaskowca może wynosić od $20000$ do $28000\,\frac{\text N}{\text m^3}$, czyli od $20$ do $28\,\frac{\text{kN}}{\text m^3}$

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

drążenie przodka sprowadza się do czynności zasadniczych oraz pomocniczych.

Do czynności zasadniczych drążenia przodka zalicza się:

• urabianie,

• obrywkę stropustropstropu i ociosówociosociosów,

• zabudowę obudowy tymczasowej,

• ładowanie urobku,

• odstawę urobku,

• zabudowę obudowy ostatecznej.

Do czynności pomocniczych drążenia przodka zalicza się:

• odstawę urobku poza przodkiem,

• transport materiałów,

• przewietrzanie wyrobiskaprzewietrzanie kopalńprzewietrzanie wyrobiska,

• odwadnianie, itp

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

wyrobiska, w których prowadzi się odstawę urobku oraz transport ludzi i materiałów

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

układ wyrobisk, którymi zagrożonych załoga może ewakuować się do bezpiecznej strefy w prądzie świeżego powietrza

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

część obszaru górniczego, w której dla ochrony terenów, budowli i urządzeń naziemnych oraz podziemnych przed szkodami wskutek robót górniczych, prowadzenie tych robót jest zastrzeżone i może być dozwolone w zakresie ustalonych kategorii ochrony, tj. w zależności od stopnia ważności i wrażliwości obiektów na odkształcenia

Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

gazy mające negatywny wpływ na organizm ludzi. Zalicza się do nich: dwutlenek węgla, tlenek węgla, tlenki azotu, dwutlenek siarki, siarkowodór. W czynnych wyrobiskach górniczych zawartość gazów szkodliwych w powietrzu kopalnianym nie może przekraczać wielkości dopuszczonych przepisami bezpieczeństwa. W przypadku stwierdzenia w wyrobisku górniczym stężenia gazów przekraczających wartości dopuszczalne należy niezwłocznie wycofać ludzi do prądu powietrza świeżego, natomiast dojścia do zagrożonego wyrobiska zagrodzić

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

utwory skalne tworzące skorupę ziemską. Górotwór jest środowiskiem, w którym wykonuje się i utrzymuje wyrobiska górnicze

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

kierunek prowadzonej eksploatacji, zgodny z założeniami względem kierunku postępu frontu eksploatacyjnego. Kierunek drążeniadrążenie przodkadrążenia może być prostopadły, równoległy lub diagonalny względem kierunku postępu frontu eksploatacyjnego

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

samojezdna maszyna górnicza, służąca do drążeniadrążenie przodkadrążenia wyrobisk korytarzowych i komorowych. Znajduje zastosowanie głównie w pokładach węgla kamiennego. Porusza się za pomocą napędu gąsienicowego. Posiada ruchome ramię, na którym znajduje się organ skrawający

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

maszyna górnicza służąca do pozyskiwania węgla z pokładu. Porusza się po specjalnej konstrukcji przenośnika zgrzebłowegoprzenośnik zgrzebłowyprzenośnika zgrzebłowego. Napędzany za pomocą napędu cięgnowego (łańcuchowego), bezcięgnowego Poltrak lub bezcięgnowego Eicotrack. Kombajn składa się z podłużnego kadłuba wyposażonego w dwa ruchome ramiona zaopatrzone w organ skrawający o dużej mocy

RI4ZGSwXAyuqc

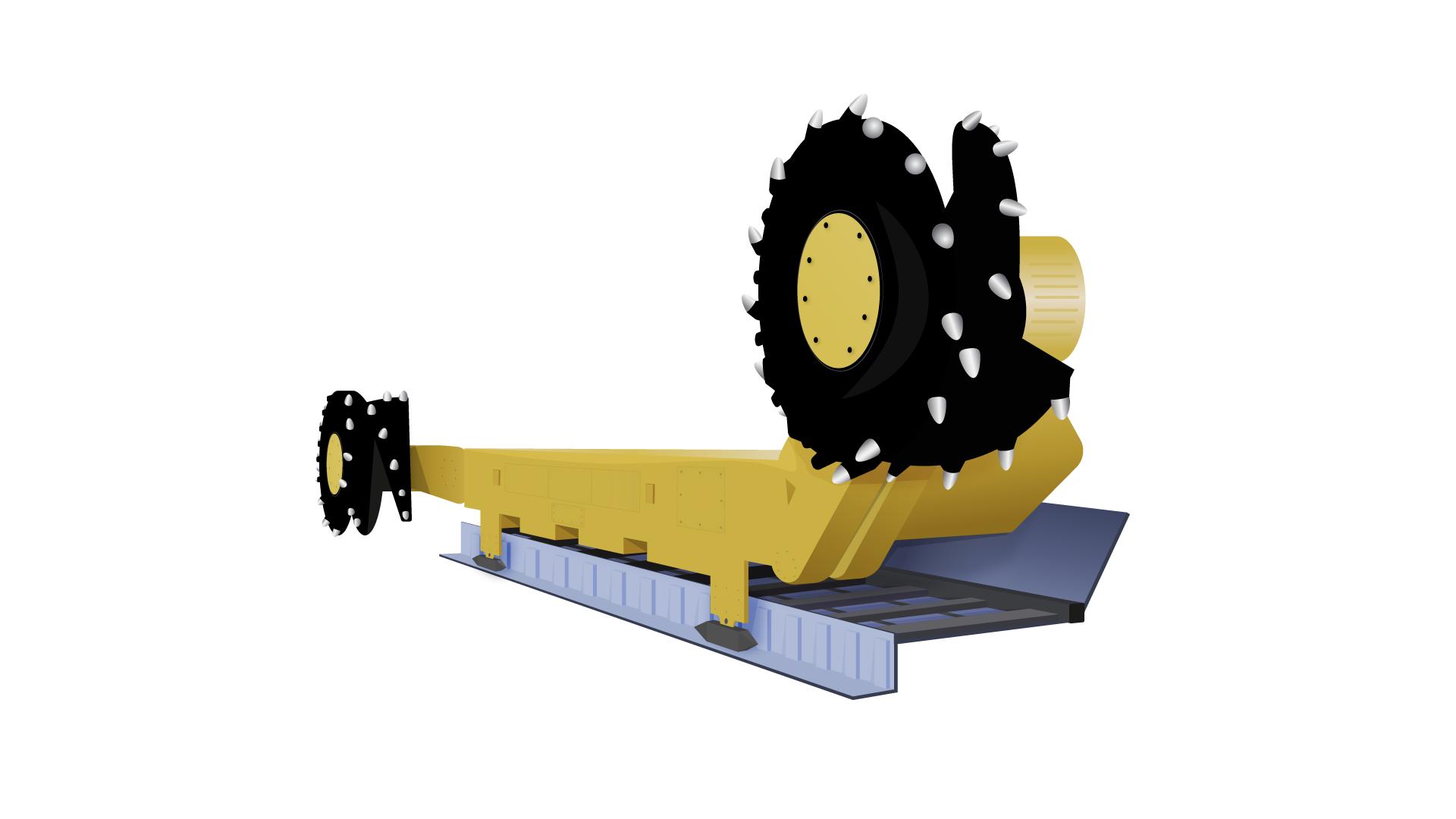

Ilustracja przedstawia model kombajnu ścianowego, dwuramionowego, znajdującego się na przenośniku ścianowym (zgrzebłowym).
Kombajn ścianowy jest to maszyna górnicza służąca do pozyskiwania węgla z pokładu, która porusza się po specjalnej konstrukcji przenośnika zgrzebłowego. Preznośnik zgrzebłowy jest to urządzenie przeznaczone do transportu materiałów sypkich.
Kombajn ścianowy (kolor żółty) wyposażony jest w dwa organy urabiające (kolor czarny) znajdujące się na obu końcach kombajnu. Jeden organ umiejscowiony jest na wysokości kombajnu, natomiast drugi powyżej. Organ urabiający ma kształt ślimakowy i jest wyposażony w noże, które służą do urabiania węgla. Kombajn znajduje się na przenośniku zgrzebłowym, na którym porusza się w obie strony podczas urabiania ściany węglowej.

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

zestaw maszyn i urządzeń służących do mechanizacji procesu urabiania, ładowania, transportu i obudowy wyrobiska ścianowegoobudowa wyrobiskaobudowy wyrobiska ścianowego. W skład kompleksu ścianowego zalicza się między innymi: kombajn ścianowykombajn ścianowykombajn ścianowy, sekcje obudowy zmechanizowanejobudowa zmechanizowanaobudowy zmechanizowanej, ścianowy przenośnik zgrzebłowyprzenośnik zgrzebłowyprzenośnik zgrzebłowy, podścianowy przenośnik zgrzebłowy

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

elementy stalowe, z których wykonane są łuki obudowy łukowo podatnej (ŁP)obudowa łukowo podatna (ŁP)obudowy łukowo podatnej (ŁP). Istnieją kształtowniki o profilu w kształcie litery V (oznaczone symbolem V) lub o profilu korytkowym (oznaczone symbolem TH). W przypadku kształtowników o profilu V oznaczenie V określa typ kształtownika, natomiast liczba po niej następująca oznacza masę w kilogramach na 1 metr bieżący. Przykładowo symbol V21 oznacza kształtownik o profilu V i masie 21 kg/mb. Kształtowniki przyjmuje się zgodnie z zasadą, że im większe ciśnienie na obudowę tym większy przekrój profilu. Kształtowniki o profilu korytkowym (TH) posiadają dwa profile: KS, KO. Łuki stronicowe obudowy ŁP z kształtownikami TH mają mniejszy profil (KS), tak aby mogły zostać wprowadzone w korytka łuków ociosowych (profil KO). Przykładowo symbol KS 21 oznacza profil korytkowy stropnicowy o masie 21 kg/m. Aktualnie wykorzystywane są głównie kształtowniki o profilu V, ze względu na lepsze parametry wytrzymałościowe

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

mapa zawierająca dane z pomiarów wykonanych w poziomie oraz w pionie. Mapy sytuacyjno‑wysokościowe opracowuje się standardowo w skali $1:500$

R1XxrSpyAurbh

Mapa sytuacyjno‑wysokościowa w granicach terenu prowadzenia robót górniczych. Mapa sytuacyjno‑wysokościowa jest standardowo opracowywana w skali 1:500 i, jak sama jej nazwa wskazuje, zawiera dane z pomiarów zarówno w poziomie, jak i w pionie. Ilustracja przedstawia mapę sytuacyjno‑wysokościową kopalni węgla kamiennego. W tym przypadku mapa została sporządzona w skali 1:2000. Na mapie przedstawiono m.in. budynki (prostokąty), drogi (długie proste lub krzywe linie), skarpy, zbiornik wodny (kolor niebieski). Czerwone linie oznaczają izolinie, a liczba w nich zawarta wskazuje na wysokość nad poziomem morza.

Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych

mapa przedstawiająca sytuację wyrobisk górniczych oraz elementy geologiczne i inne elementy górnicze związane z prowadzeniem robót górniczych, a ponadto w poszczególnych przypadkach również i sytuację na powierzchni

RErJHC0KnXvl2

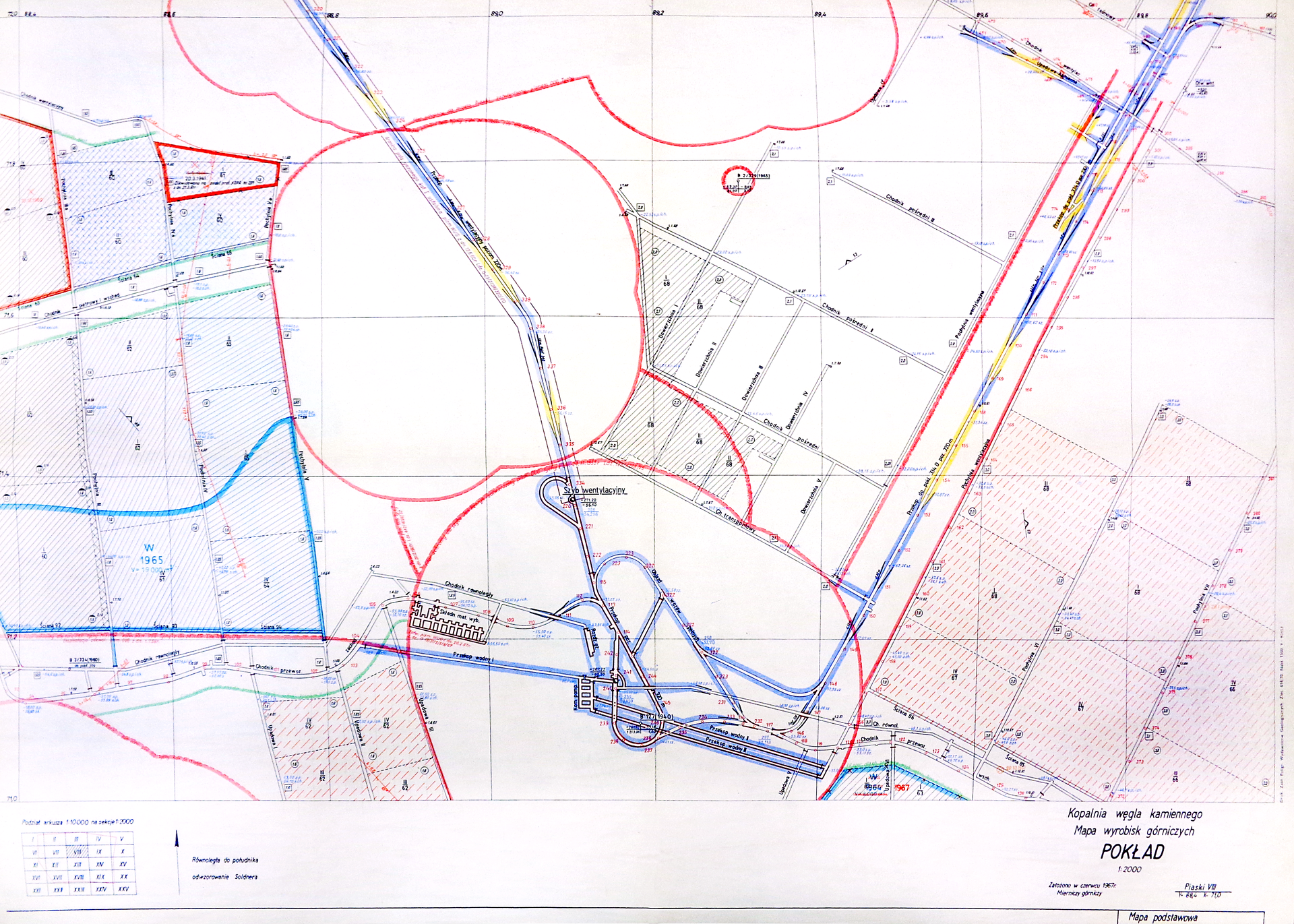

Mapa wyrobisk górniczych przedstawia sytuację wyrobisk górniczych oraz elementy geologiczne i inne elementy górnicze związane z prowadzeniem robót górniczych, a ponadto w poszczególnych przypadkach również i sytuację na powierzchni. Na ilustracji przedstawiono mapę wyrobisk górniczych kopalni węgla kamiennego, wykonaną skali 1:2000. Na mapie zaznaczono filary ochronne dla szybu (czerwona gruba linia), przekopy wodne (ciemnoniebieska gruba linia) oraz pozostałe wyrobiska górnicze, takie jak np. dowierzchnie, chodniki, pochylnie, upadowe. Prostokątne obszary zakreskowane linią ciągłą lub przerywaną oznaczają zroby - wybraną przestrzeń.

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

mapa uwidaczniająca rozmieszczenie złóż i miejsca występowań kopalin

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

pojedyncze związki chemiczne lub ich mieszanina, zdolne w odpowiednich warunkach do gwałtownej reakcji chemicznej, której towarzyszy wydzielenie się dużej ilości produktów gazowych w postaci wybuchu (inaczej: detonacji). Dzieli się je na: skalne, węglowe, metanowemetan ($\text{CH}_4$)metanowe i metanowe specjalne

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

gaz szkodliwygazy szkodliwegaz szkodliwy. Jest bez barwy, smaku i zapachu, lżejszy od powietrza, co powoduje, że gromadzi się on najczęściej pod stropemstropstropem wyrobisk. Dla organizmu ludzkiego jest gazem obojętnym, jednakże w powietrzu o dużej jego zawartości, przy równoczesnym braku tlenu, działa dusząco. Jest gazem palnym i wybuchowym. Jego zdolność do wybuchów zawiera się w granicach od $5$ do $15\%$ zawartości w powietrzu, przy czym wybuch jest najsilniejszy przy $9\%$. Powyżej $15\%$ $\text{CH}_4$ pali się

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

odległość między górną a dolną powierzchnią pokładu. Wyróżnia się miąższość rzeczywistą oraz pozorną. Miąższość rzeczywista to najkrótsza odległość między stropemstropstropem i spągiemspągspągiem pokładu, mierzona w kierunku prostopadłym. Miąższość pozorna to dowolna odległość między stropem i spągiem warstwy nie mierzona w kierunku prostopadłym

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

górnicze zagłębienie terenu powstałe w skutek zapadnięcia się warstw skalnych w wyniku podziemnej eksploatacji złóż kopaliny. Powoduje poważne uszkodzenia zarówno obiektów na obszarze objętym eksploatacją, jak i samych wyrobisk

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

obudowa będąca sposobem zabezpieczenia stateczności górniczych wyrobisk podziemnych, polegającym na spięciu lub podwieszeniu warstw skalnych za pomocą odpowiednio dobranych kotwi osadzonych w górotworzegórotwórgórotworze. Obudowę kotwową tworzy układ właściwie umiejscowionych kotwi w taki sposób, aby wytworzony stan naprężeniowo‑deformacyjny wokół górniczego wyrobiska podziemnego zagwarantował jego stateczność

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

obudowa stosowana do zabezpieczenia wyrobisk korytarzowych, w których występują duże ciśnienia pionowe i boczne. Odrzwia obudowy składają się z łuku stropnicowego i łuków ociosowych, łączonych strzemionamistrzemionastrzemionami. Ponadto w skład obudowy ŁP wchodzą rozpory, okładziny oraz opinka z siatki okładzinowej zaczepowej. W przypadku miękkich spągówspągspągów wykorzystuje się płyty spągowe, a w sytuacji wystąpienia zjawiska wypiętrzania spągu – łuki spągnicowe

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

rozwiązanie technologiczne mające na celu: zabezpieczenie przed zawałem wyrobiskazawałzawałem wyrobiska , ochronę ludzi przed opadającymi skałami ze stropustropstropu i ociosówociosociosów, utrzymanie przez ustalony czas przekroju poprzecznego wyrobiska w wymiarach gwarantujących bezpieczne oraz bezawaryjne prowadzenie przewozu, transportu materiałów, wentylacji oraz niedopuszczenie do wyrobiska wód i gazów z górotworugórotwórgórotworu. Wyróżnia się obudowę ścian, wyrobisk korytarzowych i komorowych oraz obudowę szybów

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

obudowa stosowana do zabezpieczenia wyrobisk ścianowych. Składa się z sekcji (zestawów) ustawionych obok siebie wzdłuż całej ściany, urządzeń stabilizujących, agregatu zasilającego, a także zbrojonych przewodów wysokociśnieniowych. Zadaniem obudowy zmechanizowanej jest zabezpieczenia stropustropstropu, osłona przed opadającym węglem oraz przesuwanie przenośnika zgrzebłowegoprzenośnik zgrzebłowyprzenośnika zgrzebłowego.

Sekcje obudowy zmechanizowanej opisuje się stosując symbole obudowy. W symbolu zawiera się informacje dotyczące obudowy. Są to kolejno: producent obudowy, minimalna wysokość obudowy, maksymalna wysokość obudowy, rodzaj obudowy, sposób likwidacji wybranej przestrzeni za obudową.

Rodzaj obudowy oznacza się wielką literą:

• P – obudowa podporowa,

• O – obudowa osłonowa,

• PO – obudowa podporowo‑osłonowa,

• OP – obudowa osłonowo‑podporowa.

Przeznaczenie obudowy, a więc sposób likwidacji wybranej przestrzeni za obudową oznacza się małą literą:

• z – obudowa zawałowa,

• p – obudowa podsadzkowa.

Przykładowo, sekcja obudowy HYDROMEL‑16/35‑POz oznacza obudowę produkcji HYDROMEL o minimalnej wysokości obudowy $1,6\ \text m$ oraz maksymalnej wysokości $3,5\ \text m$. Jest to obudowa podporowo‑osłonowa, zawałowa

R1NbrKgGCpwMz

Ilustracja przedstawia rzut poziomy i pionowy sekcji obudowy zmechanizowanej. W rzucie pionowym przedstawiono sekcję złożoną oraz rozpartą. Ponadto podano wymiary obudowy. Wysokość minimalna wynosi 1600 mm, a maksymalna 3300 mm. Długość stropnicy to 4400 mm, natomiast spągnicy 2761 mm. Szerokość zewnętrza obudowy wynosi 1466 mm, szerokość wewnętrzna (między osiami podpór) wynosi 800 mm.

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

powierzchnia boczna wyrobiska górniczego

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

przyrząd mechaniczny lub elektroniczny służący do wyznaczania pola powierzchni figur płaskich

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

materiał nietoksyczny i niepalny, dostarczony z powierzchni lub wyrobisk drążonych w kamieniu. Zadaniem podsadzki jest wypełnienie pustki poeksploatacyjnej

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

złoże przeważnie osadowe, które tworzy warstwę kopaliny użytecznej między innymi warstwami skał osadowych tej samej formacji geologicznej. Pokład zalega zwykle zgodnie z układem wszystkich warstw skalnych

Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

przekrój wyrobiska zawierający informacje o rodzaju, grubości, głębokości zalegania i nachyleniu wszystkich warstw napotykanych przez wyrobisko

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

działania mające na celu zmniejszenie lub całkowite zlikwidowanie czynników niebezpiecznych spowodowanych występowaniem zagrożeń naturalnychzagrożenia naturalnezagrożeń naturalnych w rejonie objętym zagrożeniami. Przykład: zraszanie przodka wodą podczas urabiania kombajnem, jako sposób na zmniejszenie zagrożenia wybuchu pyłu węglowego

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

dokument, w którym kompleksowo opisuje się planowane roboty górniczeroboty górniczeroboty górnicze. Projekt, zanim trafi do realizacji, musi być zatwierdzony przez kierownika ruchu zakładu górniczego. Zawiera m.in. mapę wyrobisk górniczychmapa wyrobisk górniczychmapę wyrobisk górniczych, przekroje geologiczneprzekrój geologicznyprzekroje geologiczne, charakterystykę zagrożeń naturalnychzagrożenia naturalnezagrożeń naturalnych wraz z profilaktykąprofilaktyka zagrożeń naturalnychprofilaktyką oraz technologię prowadzonych robót

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

graficzne przedstawienie modelu budowy fragmentu litosfery na pionowej płaszczyźnie cięcia, wykonanego na podstawie analizy powierzchniowych oraz wgłębnych danych geologicznych i geofizycznych, zebranych z otoczenia tej pionowej płaszczyzny

R1LCbmIqDJXqv

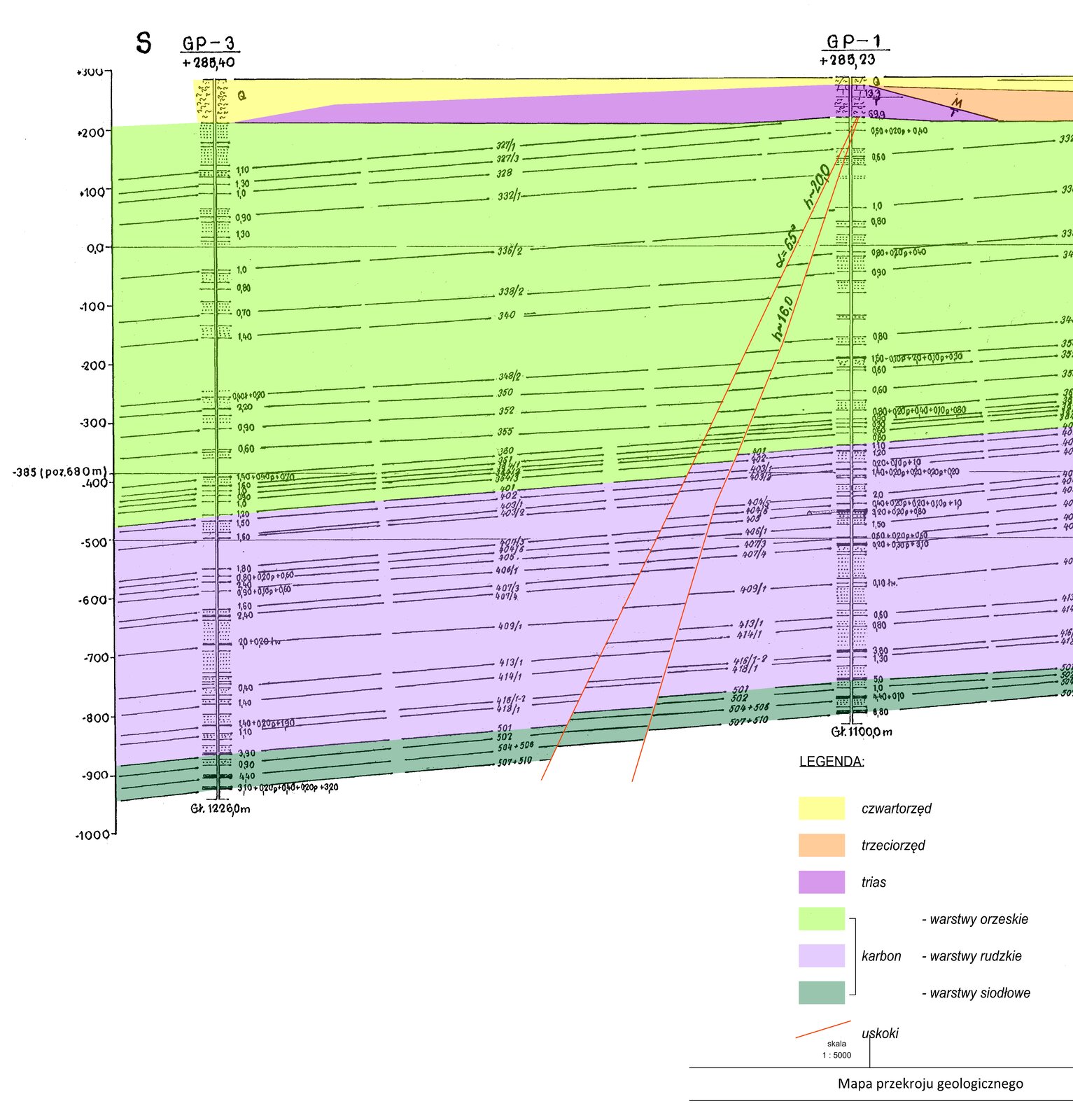

Przekrój przedstawia sytuację geologiczną dla potrzeb górnictwa. Prowadząc wyrobiska górnicze (udostępniające, przygotowawcze, wybierkowe) następuje ostateczne rozpoznanie złoża. Można zaobserwować wtedy rzeczywiste położenie warstw, ich cechy charakterystyczne oraz przebieg zaburzeń geologicznych. Pomiary odsłoniętych warstw dokumentuje się w formie zdjęcia geologicznego, zapisanego w Dzienniku kopalnianych zdjęć geologicznych. Na tej podstawie, możemy wykonać przekrój geologiczny przez interesujący nas fragment górotworu (złoża). Na ilustracji przedstawiono przekrój geologiczny wykonany w skali 1:5000 na podstawie otworów GP‑1 oraz GP‑3. Otwór GP‑1 wywiercono do głębokości 1226 m, a otwór GP‑3 do głębokości 1100 m. Przekrój zawiera 6 okresów stratograficznych: czwartorzęd (kolor żółty), trzeciorzęd (kolor pomarańczowy), trias (kolor fioletowy), karbon - warstwy orzeskie (kolor zielony), karbon - warstwy rudzkie (kolor jasno fioletowy) oraz karbon - warstwy siodłowe (kolor miętowy). Czerwone, proste linie oznaczają uskoki. Pierwszy z nich o zrzucie 20 m, a drugi o zrzucie 16 m.

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

urządzenie transportowe przemieszczające ładunki za pomocą cięgna (taśmy, łańcucha), będącego podstawowym organem roboczym przenośnika

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

urządzenie transportowe, w którym transportowany materiał spoczywa bezpośrednio na cięgnie, czyli na taśmie. Wymagane jest, aby taśma była wykonana z materiału niepalnego. Przenośnik taśmowy jest przenośnikiem cięgnowymprzenośnik cięgnowyprzenośnikiem cięgnowym

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

urządzenie transportowe typu przesuwającego. Posiada zgrzebła, czyli elementy poprzeczne, przymocowane do łańcuchów, których zadaniem jest przesuwanie urobku w określone miejsce. Przenośnik zgrzebłowy jest przenośnikiem cięgnowymprzenośnik cięgnowyprzenośnikiem cięgnowym

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

dostarczanie świeżego powietrza do wszystkich czynnych wyrobisk górniczych. Przewietrzanie kopalń ma na celu: zapewnienie odpowiedniego składu i ilości powietrza, utrzymanie zadanych warunków klimatycznych, rozrzedzanie i odprowadzanie szkodliwych dla ludzi gazówgazy szkodliweszkodliwych dla ludzi gazów

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

wykonywanie, utrzymywanie, zabezpieczanie lub likwidowanie wyrobisk górniczych w związku z działalnością regulowaną przepisami Prawa Geologicznego i Górniczego. Do robót górniczych zalicza się przede wszystkim drążeniedrążenie przodkadrążenie wyrobisk oraz urabianie górotworugórotwórgórotworu

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

schematyczny układ wyrobisk z zaznaczonymi trasami odstawy urobku (przenośnik ścianowy, podścianowy, oddziałowy) oraz trasami transportu materiałów i ludzi (na przykład trasa kolejki podwieszanej)

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

schematyczny układ wyrobisk, którymi zagrożonych załoga może ewakuować się do bezpiecznej strefy w prądzie świeżego powietrza

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

powierzchnia dolna wyrobiska górniczego

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

część wyrobiska górniczego, w którym zostały zabudowane środki zapobiegawcze przed wybuchem pyłu węglowego w postaci pyłowych zapór przeciwwybuchowychzapory przeciwwybuchowe pyłowepyłowych zapór przeciwwybuchowych

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

powierzchnia górna wyrobiska górniczego

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

urządzenie do urabiania, składające się z głowicy urabiającej z ostrzami klinowymi, łańcucha strugowego, przenośnika z napędami, zespołu przesuwników wraz ze stacją zasilającą oraz z pomocniczych elementów z napędami do przesuwania, napinania i kotwiczenia przenośnika

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

połączenia łuków obudowy łukowo podatnej (ŁP)obudowa łukowo podatna (ŁP)obudowy łukowo podatnej (ŁP) stanowią strzemiona. Elementy odrzwi o profilu ,,V’’ łączy się strzemionami typu SD. Strzemię typu SD składa się z jarzma dolnego, jarzma górnego oraz dwóch śrub z nakrętkami. Elementy odrzwi o profilu korytkowym (TH) łączy się strzemionami typu K (kabłąkowymi)

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

sposób, w jaki kopalina jest wybierana ze złoża. Ze względu na rodzaj wyrobiska eksploatacyjnego systemy można podzielić na: ubierkowe (ścianowe, filarowo‑ubierkowe, ubierkowe pasami), zabierkowe (długich zabierek, filarowo‑zabierkowe), chodnikowe (chodnikowe, chodnikowe z wcinkami, chodnikowe z szerokim przodkiem), komorowe (komorowe właściwe, komorowo‑filarowe, ubierkowo‑komorowe), blokowe (z czołowym wypuszczeniem urobku, z dennym wypuszczeniem urobku). Ze względu na sposób prowadzenia stropustropstropu systemy można podzielić na: z utrzymaniem pustki poeksploatacyjnej, z podsadzkąpodsadzkapodsadzką hydrauliczną, z podsadzką pneumatyczną, z zawałemzawałzawałem, z ugięciem. Ze względu na kierunek wybierania systemy można podzielić na: podłużne (równolegle do rozciągłości pokładupokładpokładu), poprzeczne (prostopadle do rozciągłości pokładu), przekątne (ukośnie do rozciągłości pokładu)

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

środki służące do wykonywania robót strzałowych w górnictwie. Należą do nich: materiały wybuchowemateriały wybuchowemateriały wybuchowe, środki inicjujące i zapalające oraz sprzęt strzałowy

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

budowla odcinająca przepływ wody w danym wyrobisku lub przepuszczająca tylko jej określoną ilość. Wyróżnia się dwa typy tam wodnych: wodoszczelne (oddzielające zawodnioną część kopalni od części roboczej) i filtrujące (ich zadaniem jest filtrowanie zawiesin niesionych przez wodę)

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

struktura tektoniczna powstała w wyniku rozerwania mas skalnych i przemieszczenia ich wzdłuż powstałej powierzchni, zwanej powierzchnią uskoku lub strefą uskokową. Wyróżnia się zagrożenia: metanowe, wybuchem pyłu węglowego, zawałowezawałzawałowe, pożarami endogenicznymi, tąpaniami, wyrzutami gazów i skał, wodne, klimatyczne oraz radiacyjne

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

graficzne dopasowanie rozkładu awarii maszyn w czasie

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

graficzne przedstawienie wielkości wyeksploatowanej przestrzeni w czasie

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

graficzne przedstawienie wykonanej przez maszynę pracy w czasie

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

stan lub sytuacja, w której wynikające z nich wypadki lub wydarzenia powodują zakłócenia w normalnym ruchu kopalni, stanowiąc potencjalne niebezpieczeństwo dla zdrowia i życia ludzi oraz mienia kopalni. Źródłem zagrożeń naturalnych są naturalne cechy i właściwości górotworugórotwórgórotworu, a prowadzone roboty górniczeroboty górniczeroboty górnicze oraz czynniki organizacyjno - techniczne przyczyniają się do ich ujawniania w wyrobiskach górniczych

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

środki ograniczające zasięg wybuchu pyłu węglowego. Zapory przeciwwybuchowe pyłowe składają się z półek o długości deseczek $0,35\,\text{m}$ lub $0,50\,\text{m}$. Odległość obu końców pomostu od obudowy nie może być mniejsza niż $0,05\,\text{m}$, odległość półki od stropustropstropu nie mniejsza niż $0,3$ wysokości wyrobiska, a wierzchołki stożka pyłu od stropu nie mniejsze niż $0,25\,\text{m}$. Odległość pomiędzy kolejnymi półkami zapory powinna wynosić od $2$ do $3\,\text{m}$. Na tak zbudowanych półkach umieszcza się:

• nie mniej niż $25\,\text{kg}$ pyłu kamiennego na $1\,\text{m}$ bieżący półki w przypadku deseczek o długości $0,35\,\text{m}$,

• nie mniej niż $45\,\text{kg}$ pyłu kamiennego na $1\,\text{m}$ bieżący półki w przypadku deseczek o długości $0,50\,\text{m}$

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych

ilość kopaliny użytecznej. Całkowita ilość kopaliny w złożu to zasoby geologiczne, które dzielą się na zasoby bilansowe i pozabilansowe. Zasoby bilansowe stanowią część zasobów geologicznych, które przy obecnym stanie techniki mogą być eksploatowane z korzyścią. Zasoby pozabilansowe stanowią pozostałą część zasobów geologicznych, która z powodu dużej głębokości zalegania, małej miąższościmiąższość pokładumiąższości, dużego zawodnienia i innych utrudnień nie może być eksploatowana przy obecnym stanie techniki

Dokumentacja robót górniczychD8pBMdCt0Dokumentacja robót górniczych
Rodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczychDcQWZbkqDRodzaje niezbędnej dokumentacji wymaganej do rozpoczęcia i prowadzenia robót górniczych
Wypełnianie dokumentacji robót górniczychDm027HD0aWypełnianie dokumentacji robót górniczych

niezamierzone, grawitacyjne przemieszczenie się do wyrobiska kopaliny lub mas skalnych ze stropustropstropu albo ociosuociosociosu w stopniu powodującym niemożność przywrócenia pierwotnej funkcji wyrobiska w okresie nie krótszym niż $8$ godzin
