akrylonitro‑budatieno‑styren, termopolimer, tworzywo amorficzne o dużej twardości oraz odporności na zarysowania

Technologie drukowania 3D w odlewnictwieD1E1monD3Technologie drukowania 3D w odlewnictwie

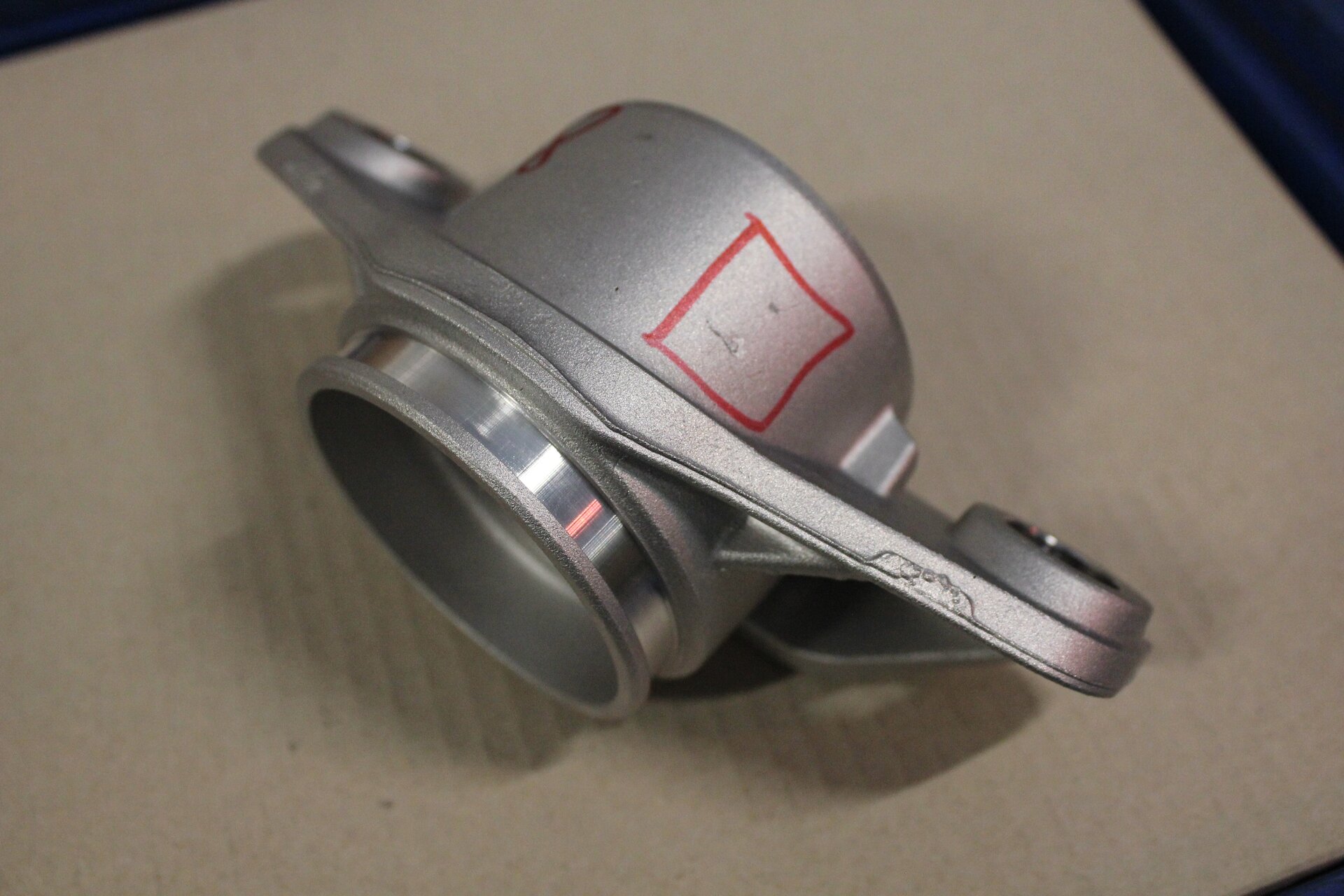

powierzchni jest to niezgodność lub odchyłka od założonego na rysunku profilu. W odróżnieniu od falistości powierzchni, chropowatość powierzchni mierzona jest na niewielkich odcinkach. Opisuje się ją poprzez 2 podstawowe parametry: Ra oraz Rz.

Ra – jest to średnie arytmetyczne odchylenie od linii średniej. Jest to parametr uprzywilejowany w Polsce i najczęściej możemy go spotkać na rysunkach technicznych

$Ra=\sum _{}^{}\frac{\left|yn\right|}{n}$

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

to zespół elementów (forma właściwa i rdzenierdzeń odlewniczyrdzenie), które tworzą wnękę odtwarzającą kształt przedmiotu odlewanego wraz z układem wlewowymukład wlewowyukładem wlewowym (system kanałów umożliwiający zalanie formy ciekłym materiałem). Jest ona wykonana przeważnie z masy formierskiej, a rzadziej z metalu (tzw. kokilakokilakokila). Najczęściej forma odlewnicza złożona jest z dwóch części, tj. górnej i dolnej

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

kierunek przesuwania się zakrystalizowanej części w głąb odlewu

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

jest to forma, która jest trwalsza od form jednorazowych i może być wielokrotnie używana do odlewania detali o prostym kształcie, na przykład płyt i bębnów, bez znacznego uszkodzenia formy. Materiały przeznaczone na budowe form półtrwałych, są wytrzymałe, ale mogą ulegać pewnym zmianom lub zużyciu w wyniku wielokrotnego odlewania. Formy półtrwałe mogą być: szamotowe, cementowe, metaloceramiczne, murowane lub grafitowe

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

rodzaj form, które po zalaniu ciekłym metalem nadają się do dalszego użytku

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

półwyrób hutniczy uzyskany przez odlanie ciekłego stopustopy metalistopu do form o pryzmatycznym kształcie, o znormalizowanych wymiarach i dużej swobodnej powierzchni krzepnięcia, przeznaczony do powtórnego przetapiania

RNLacHtr9WNkF

Ilustracja przedstawia aluminiową gąskę. Ma ona kształt podłużnego równoległoboku o pochylonych do środka ścianach bocznych. Na jej długości znajdują się dwa nacięcia, przypominające podział tabliczki czekolady.

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

zbiornik używany do transportu ciekłego metalu. Możemy je podzielić na:

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

polega na nagrzewaniu stalistalstali do odpowiedniej temperatury, zależnej od rodzaju materiału, zwykle o około $30°\text{C}$ od temperatury przemiany, wygrzaniu jej w tej temperaturze, w celu uzyskania jednakowej temperatury w całej masie materiału, i szybkim chłodzeniu. Celem hartowania jest uzyskanie struktury materiału o większej twardości. Zależnie od sposobu nagrzewania rozróżnia się hartowanie z ogrzewaniem na wskroś i hartowanie powierzchniowe. Hartowanie powierzchniowe - polega na szybkim ogrzaniu warstwy powierzchniowej przedmiotu do temperatury wyższej od temperatury krytycznej i oziębieniu. Celem tego hartowania jest uzyskanie twardej powierzchni odpornej na ścieranie z zachowaniem plastycznego rdzenia, który przy zmiennych obciążeniach nie ulega pęknięciu. W zależności od sposobu nagrzewania rozróżnia się hartowanie powierzchniowe:

• płomieniowe – nagrzewanie przedmiotu palnikiem gazowym,

• indukcyjne – nagrzewanie przedmiotu prądami wirowymi wzbudzonymi w warstwie powierzchniowej przedmiotu oraz prądami szybkozmiennymi w induktorze (wzbudniku),

• kąpielowe – nagrzewanie przez krótkie zanurzenie przedmiotu w kąpieli solnej lub ołowiowej, o temperaturze dużo większej od temperatury hartowania stali

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

wnęka w formie odtworzona przez znak rdzeniowyznak rdzeniowyznak rdzeniowy przeznaczona do usadowienia rdzeniardzeń odlewniczyrdzenia

R11gAyaXT0rLU

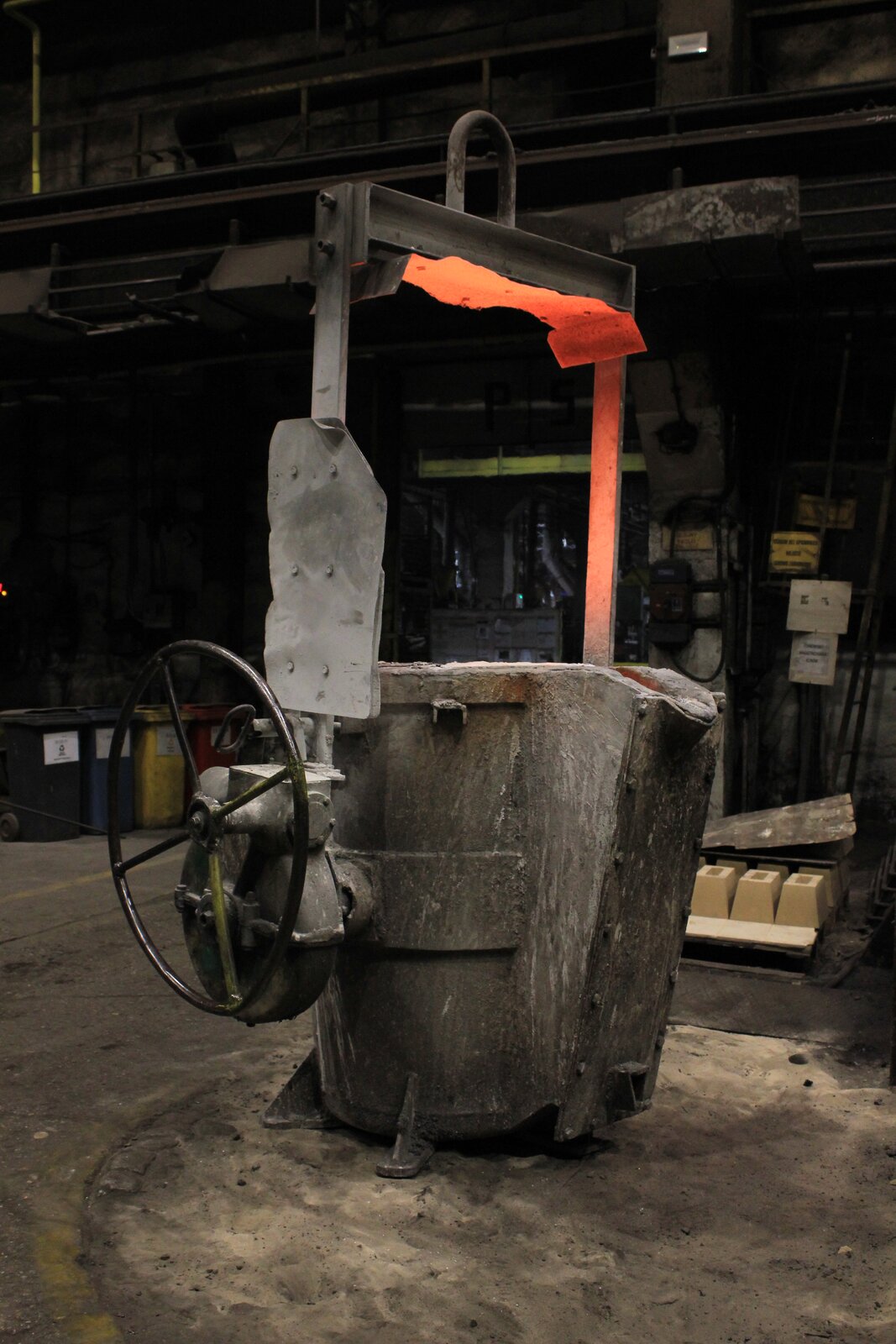

Na ilustracji widoczna jest kadź odlewnicza. Jest to duży obiekt w kolorze szarym, przypominający pojemnik. Stoi ona na podłożu, zwrócona szyjką w prawą stronę. Kadź posiada uchwyt w kształcie ramienia, doczepionego do jej boków. Jest on oświetlony od spodu rozgrzanym stopem, który znajduje się wewnątrz kadzi.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

trwała, metalowa forma odlewniczaforma odlewniczaforma odlewnicza przeznaczona do wypełniania ciekłym metalem metodą grawitacyjną pod niskim lub wysokim ciśnieniem

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

proces technologiczny, rodzaj obróbki plastycznej, polegający na odkształcaniu metali na gorąco lub na zimno za pomocą uderzeń lub nacisku narzędzi. Narzędzia – czyli matryce lub bijaki umieszczane są na częściach ruchomych narzędzi. Proces ten również może być realizowany w specjalnych przyrządach kuźniczych. W procesie tym nadaje się kutemu materiałowi odpowiedni kształt, strukturę i własności mechaniczne. Materiałem wsadowym jest przedkuwka, natomiast produktem jest odkuwka.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

maszyna, która wykonuje operację łączenia materiałów formierskich w celu uzyskania masy formierskiejmasa formierskamasy formierskiej

RBvPAOL3lRsip

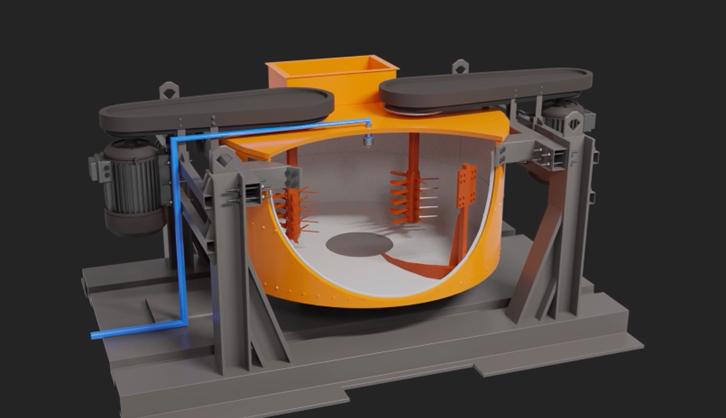

Na ilustracji przedstawiona jest mieszarka turbinowa. Misa obrotowa ma kształt walca, u góry którego znajduję się prostokątny otwór wsypowy. Do misy od góry oraz z obu stron przyczepione są elementy napędu, które pozwalają na jej obrót. Z zewnątrz, wzdłuż misy poprowadzony jest wąż, który doprowadza wodę do wnętrza mieszarki. Na ilustracji misa obrotowa ma otwór, dzięki któremu można zobaczyć elementy wewnątrz. W środku znajdują się dwie turbiny, które zakończone są wąskimi patyczkami pod kątem prostym. Na środku w spodzie misy widoczny jest okrągły otwór, przez który wysypuję się gotową masę. Całą konstrukcje mieszarki trzyma po bokach stelaż wykonany z metalu.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

jednostka w odlewni odpowiedzialna za tworzenie modeli rdzennic potrzebnych przygotowania odlewu

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

to technologia polegająca na umieszczeniu modelumodel odlewniczymodelu z polistyrenu spienionego (styropianu), na którego powierzchnię naniesiona jest powłoka ognioodporna - w skrzynce formierskiej oraz zasypaniu modelu odlewuodlewodlewu i układu wlewowegoukład wlewowyukładu wlewowego suchym piaskiem kwarcowym. Podczas zalewania model zostaje zgazowany, a jego miejsce wypełnia ciekły metal

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

znana od czasów starożytnych metoda odlewnicza polegająca na wykonaniu woskowego modelumodel odlewniczymodelu. Model ten okleja się następnie specjalną masą ogniotrwałą lub gipsem. Następnie usuwa się wosk (np. gorącym powietrzem lub w gotującej się wodzie). Odzyskany wosk może zostać użyty kolejny raz. Do pustej formy wlewa się płynny metal. Po rozbiciu formy odlewodlewodlew zazwyczaj poddaje się obróbce cyzylerskiej

RSof3YwzUgNmu

Ilustracja przedstawia cztery formy po wytopieniu z nich woskowych modeli. Formy są podłużne i ustawione otworem wlewowym do góry. Całość umieszczona jest na podstawce z popiołem.

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

CNC to skrót od angielskiej nazwy Computerized Numerical Control, czyli komputerowe sterowanie urządzeń numerycznych, maszyny takie wyposażone są w układ sterowania numerycznego, który może zostać dowolnie zaprogramowany

RI89cGyTuHU93

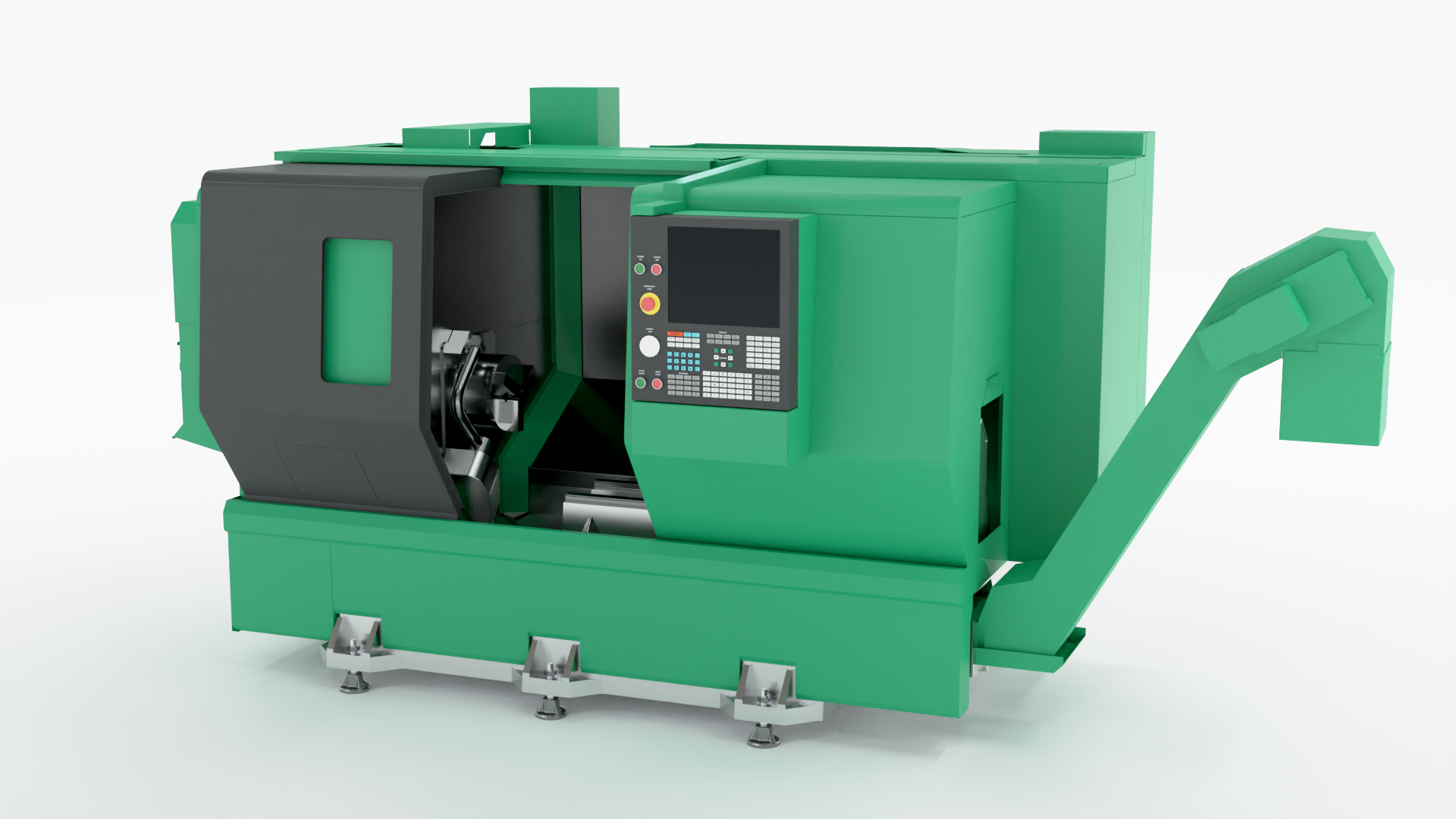

Na zdjęciu widoczna jest przykładowa maszyna CNC czyli tokarka. Maszyna ma kształt dużego prostopadłościanu. Na przedniej ścianie widoczny jest panel sterujący. Panel składa się z ekranu dotykowego oraz dużej ilości przycisków. Po lewej stronie panelu widoczna jest zamykana komora. W komorze widoczne jest urządzenie o kształcie walca.

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

przyrząd za pomocą którego w czasie wykonywania formy odlewniczej odtwarza się zewnętrzny kształt odlewu i znaki rdzeniowe

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

mieszanina różnych materiałów formierskich dobrana w odpowiedniej proporcji. W technologii istnieją takie technologie, w których rozróżnia się masy jednoskładnikowe

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

Mechanizacja i automatyzacja procesów wytwarzania odlewówDOSMSyvRjMechanizacja i automatyzacja procesów wytwarzania odlewów

substancja metaliczna lub niemetaliczna oddziaływująca na proces krystalizacji metali i stopów w kierunku rozdrobnienia ich struktury i uzyskania odpowiednich właściwości wlewków i odlewów

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

pierwiastek chemiczny, posiadający w sieci krystalicznej elektrony swobodne, odznaczający się dobrym przewodnictwem elektrycznym i cieplnym, charakterystycznym połyskiem, dużą wytrzymałością mechaniczną oraz plastycznością, wydobywany ze skał i w przyrodzie występuje zazwyczaj w stanie stałym w temperaturze pokojowej, poza rtęcią, występującą w stanie ciekłym

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

Mechanizacja i automatyzacja procesów wytwarzania odlewówDOSMSyvRjMechanizacja i automatyzacja procesów wytwarzania odlewów

zasobnik ciekłego metalu (stopu), połączony z odlewem i przeznaczony do zasilania krzepnącego odlewu ciekłym metalem. Głównym jego zadaniem jest zapobieganie tworzenia się jam skurczowych i rzadzizn w odlewie. Nadlewy mogą być górne, boczne, zakryte lub odkryte

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

materiał mający za zadanie uzupełnić kąpiel metalową w węgiel. Istnieje kilka metod nawęglania ciekłego metalu w piecach elektrycznych łukowych i indukcyjnych, żeliwiakach i kadziachkadźkadziach. Należą do nich: dodawanie nawęglacza do stałego wsadu, narzucanie materiału nawęglającego na powierzchnię kąpieli metalowej, dodawanie nawęglacza na dno kadzi przy wylewaniu metalu z pieca, dodawanie na rynnę spustową oraz wprowadzenie nawęglacza w strumieniu gazu nośnego

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

elementy wyposażenia odlewniczego, których zadaniem jest przyśpieszyć krzepnięcie materiału w tych miejscach odlewuodlewodlewu, w których prawdopodobne jest powstanie jamy skurczowej i gdzie niemożliwe jest zastosowanie nadlewunadlewnadlewu. Stanowią je elementy wykonane z materiałów o zdecydowanie większym przewodnictwie cieplnym niż ma masa formierska, które szybko odprowadzają ciepło od ciekłego materiału, powodując jego przyśpieszone krzepnięcie. Ochładzalniki możemy podzielić na wewnętrzne i zewnętrzne

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

jest to proces, który umożliwia usunięcie naprężeń wewnętrznych powstałych w przedmiotach podczas hartowaniahartowaniehartowania i polepsza ich właściwości plastyczne. Odpuszczanie polega na nagrzaniu uprzednio zahartowanego przedmiotu poniżej temperatury AcIndeks dolny 1₁, wygrzaniu w tej temperaturze, a następnie chłodzeniu. Zależnie od temperatury nagrzewania rozróżnia się odpuszczanie niskie, średnie i wysokie.

• odpuszczanie niskie (w temperaturze $\text{150-250°C}$) usuwa naprężenia własne materiału z zachowaniem dużej twardości. Odpuszczanie niskie stosuje się do narzędzi, sprawdzianówsprawdziansprawdzianów oraz części maszyn ze stali węglowych i niskostopowych.

• odpuszczanie średnie (w temperaturze $\text{250-500°C}$) zwiększa wytrzymałość i sprężystość materiału przy dostatecznie dużej ciągliwości. Stosuje się je do przedmiotów narażonych w czasie pracy na uderzenia, jak np. matryce.

• odpuszczanie wysokie (w temperaturze $\text{500-650°C}$) zwiększa wytrzymałość i sprężystość materiału z jednoczesnym zachowaniem dużej twardości i odporności na uderzenia (uzyskanie możliwie dużej plastyczności). Stosuje się je do materiałów przeznaczonych na części maszyn pracujących pod znacznym obciążeniem i narażonych na uderzenia, jak np. wały, korbowody

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

projektowanie wspomagane komputerowo, jest oprogramowaniem, które przy pomocy komputera umożliwia tworzenie projektów 2D, 3D, dokumentacji technicznej, obliczeń oraz podstawowych analiz. Do dziś stanowi w firmach projektowych główne narzędzie wspomagające

Technologie drukowania 3D w odlewnictwieD1E1monD3Technologie drukowania 3D w odlewnictwie

to proces, w którym materiał (często metal) jest cięty do pożądanego ostatecznego kształtu i rozmiaru w kontrolowanym procesie usuwania materiału

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

są to zabiegi cieplne, w wyniku których zmienia się właściwości mechaniczne, fizyczne lub chemiczne metali i stopów w stanie stałym, przede wszystkim przez wywołanie zmian strukturalnych będących funkcją temperatury, czasu oraz działania środowiska. Operacją nazywa się część procesu technologicznego, np. hartowaniehartowaniehartowanie, odpuszczanieodpuszczanieodpuszczanie, wyżarzaniewyżarzaniewyżarzanie. Zabiegiem nazywa się część operacji, np. nagrzewanie, wygrzewanie, chłodzenie. Do zabiegów w obróbce cieplnej zalicza się:

• grzanie — podwyższanie i następnie utrzymywanie temperatury przedmiotu,

• nagrzewanie — ciągłe lub stopniowe podwyższanie temperatury przedmiotu,

• podgrzewanie — podwyższanie temperatury przedmiotu do wartości pośredniej,

• dogrzewanie — podwyższanie temperatury przedmiotu od wartości pośredniej do docelowej,

• wygrzewanie — wytrzymywanie przedmiotu w temperaturze pośredniej lub docelowej,

• chłodzenie — obniżanie temperatury przedmiotu do temperatury otoczenia lub innej,

• podchładzanie obniżanie temperatury przedmiotu do wartości wyższej niż zamierzona końcowa temperatura chłodzenia,

• dochładzanie — obniżanie temperatury przedmiotu od wartości pośredniej do docelowej,

• wychładzanie — wytrzymywanie przedmiotu w temperaturze podchładzania lub w temperaturze końca chłodzenia ciągłego,

• studzenie — powoli przebiegający proces chłodzenia

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

metoda odlewania specjalnego wykorzystująca ciśnienie do przemieszczania się metalu po układzie wlewowym do wnęki formy

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

zjawisko związane z wielopostaciowością materiałów, w których występuje zmiana sieci krystalograficznej pod wpływem temperatury

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

główny sypki składnik mas formierskichmasa formierskamas formierskich lub główny składnik mikrostruktury w stopach metali

RcyPprPo0I18U

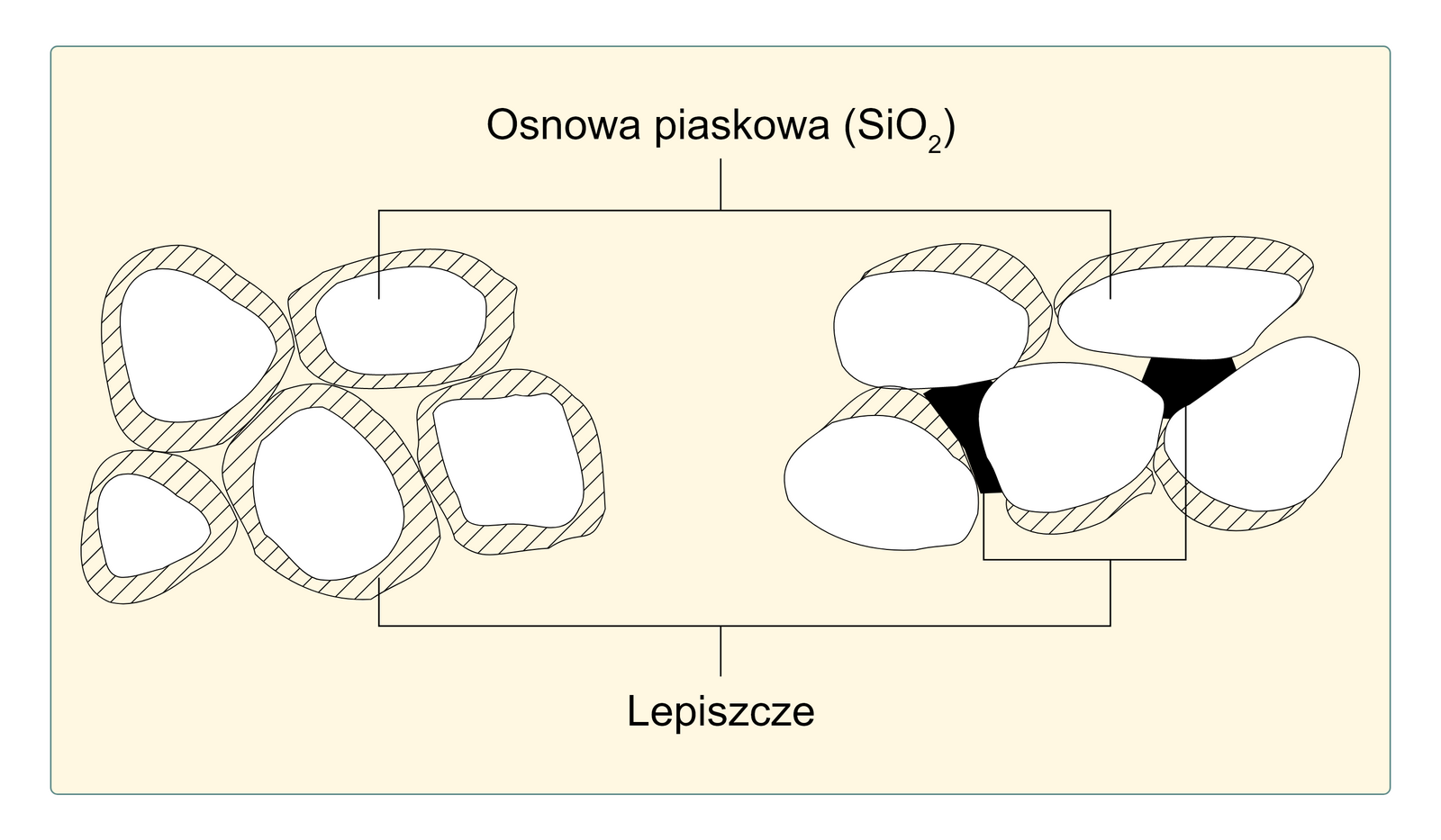

Ilustracja przedstawia schemat wiązania mas formierskich o osnowie piaskowej z bentonitem. Składa się ona z dwóch części - osnowy piaskowej z lepiszczem przed i po dodaniu wody. Po lewej stronie ilustracji elementy masy formierskiej mają postać nieregularnych białych ziaren z  obwódką. Przestrzeń pomiędzy ziarnami, a obwódką jest zakreskowana. Po prawej stronie grafiki przedstawiono masę związaną. Osnowa masy formierskiej ma postać nieregularnych białych ziaren, w tym przypadku zakreskowana część znajduje się tylko na ich części. Dodatkowo pomiędzy ziarnami występują czarne nieregularne fragmenty, przedstawiające pęczniejący bentonit pod wpływem wody. Na schemacie opisano słownie dwa elementy. Białe części ziaren to osnowa piaskowa ${\text{Si}}_{}{\text{O}}_2$. Natomiast zakreskowana część ziaren znajdujących się po lewej stronie oraz czarne miejsca na rysunku po prawej stronie to lepiszcze - bentonit

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

ostatni proces stalowniczy, związany z odlaniem ciekłej stalistalstali na wlewkiwlewekwlewki

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

wyrób metalowy wykonany przez wlanie ciekłego metalu do formy odlewniczej (odlewanie), ostateczny kształt wyrobu nadaje forma odlewnicza, odlewów nie przerabia się plastycznie

RrobEsBmZ2ZW4

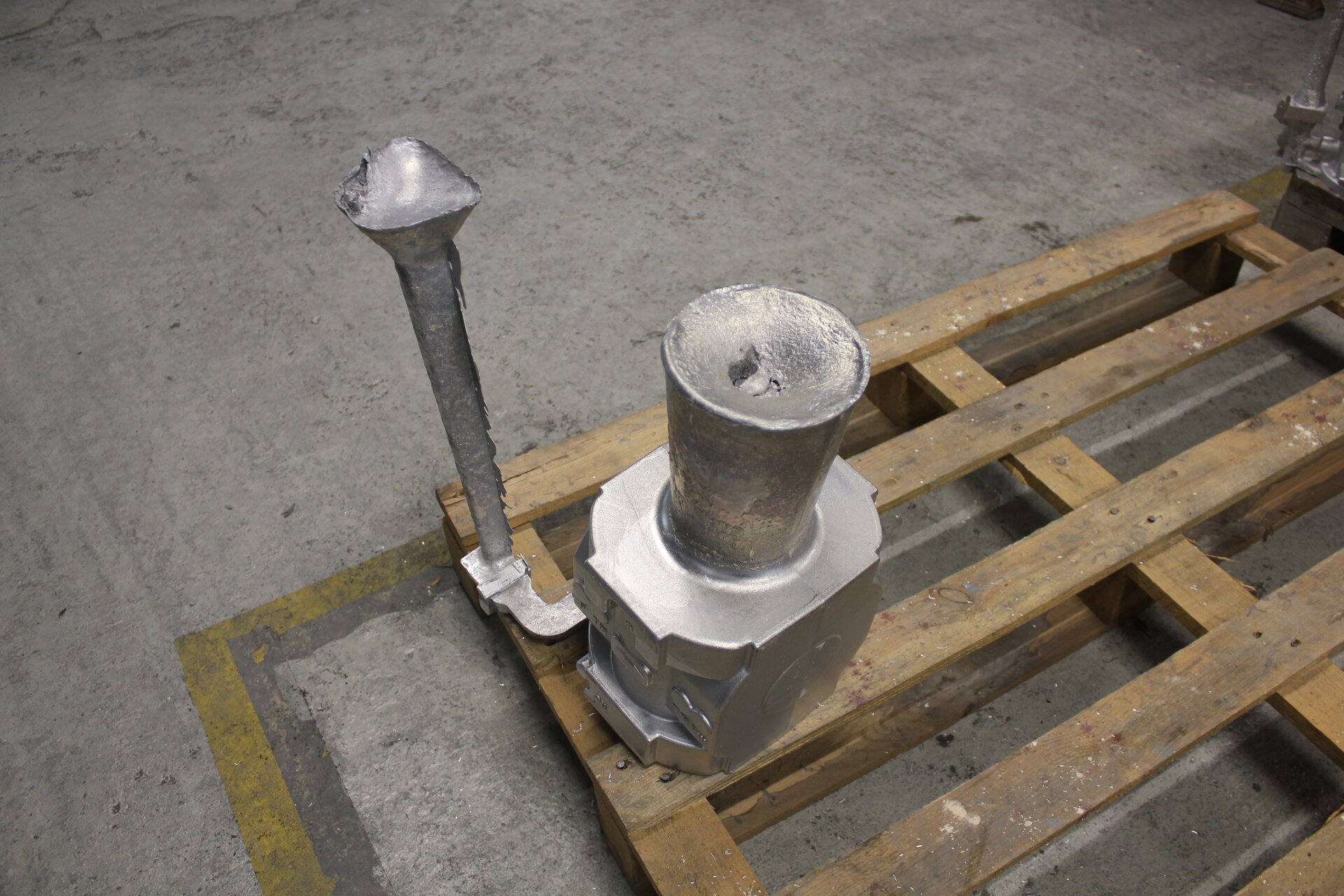

Ilustracja przedstawia odlew metaliczny, ustawiony na palecie w zakładzie przemysłowym. Odlew składa się z odwzorowanego układu wlewowego oraz przelewu.

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

odwracalna przemiana, z której powstaje mieszanina dwóch faz stałych, przy chłodzeniu materiału w stanie stałym

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

to elektryczny piec używany w przemyśle metalurgicznym do topienia ciekłego metalu. Zasada jego działania opiera się na indukowaniu prądów między dwoma uzwojeniami

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

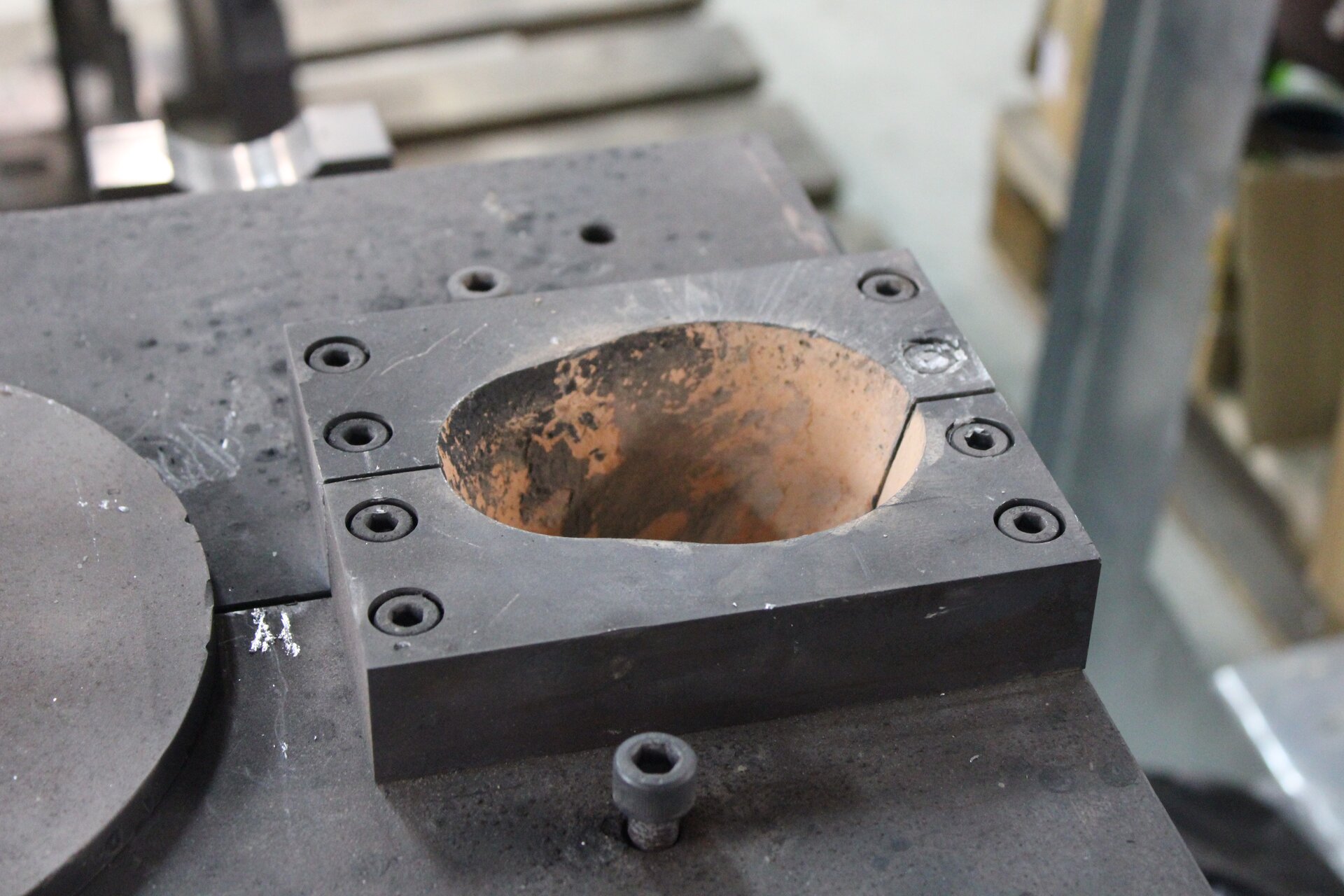

element układu wlewowegoukład wlewowyukładu wlewowego, przeznaczony do odprowadzania gazów z formy, wyprowadzania zanieczyszczeń niemetalowych z wnęki formy, osłabienia uderzenia metalu o górną część formy oraz oceny zapełnienia formy metalem

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

poliaktyd, biodegradowalny polimer, otrzymywany z surowców odnawialnych, stosowany jako materiał druku w technologii druku 3D

Technologie drukowania 3D w odlewnictwieD1E1monD3Technologie drukowania 3D w odlewnictwie

to powierzchnia styku dwóch lub więcej skrzynek formierskich, przez którą będzie usuwało się model detalu

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Electric Arc Furnace;  piec elektryczny, nagrzewający wsad za pomocą łuku elektrycznego, osiąga temperaturę nawet do kilkunastu tysięcy stopni Celsjusza, dzieki czemu roztapiany wsad nagrzewany jest do temperatur od 1400°C do 2000°C

R1WKrmHu80BxD

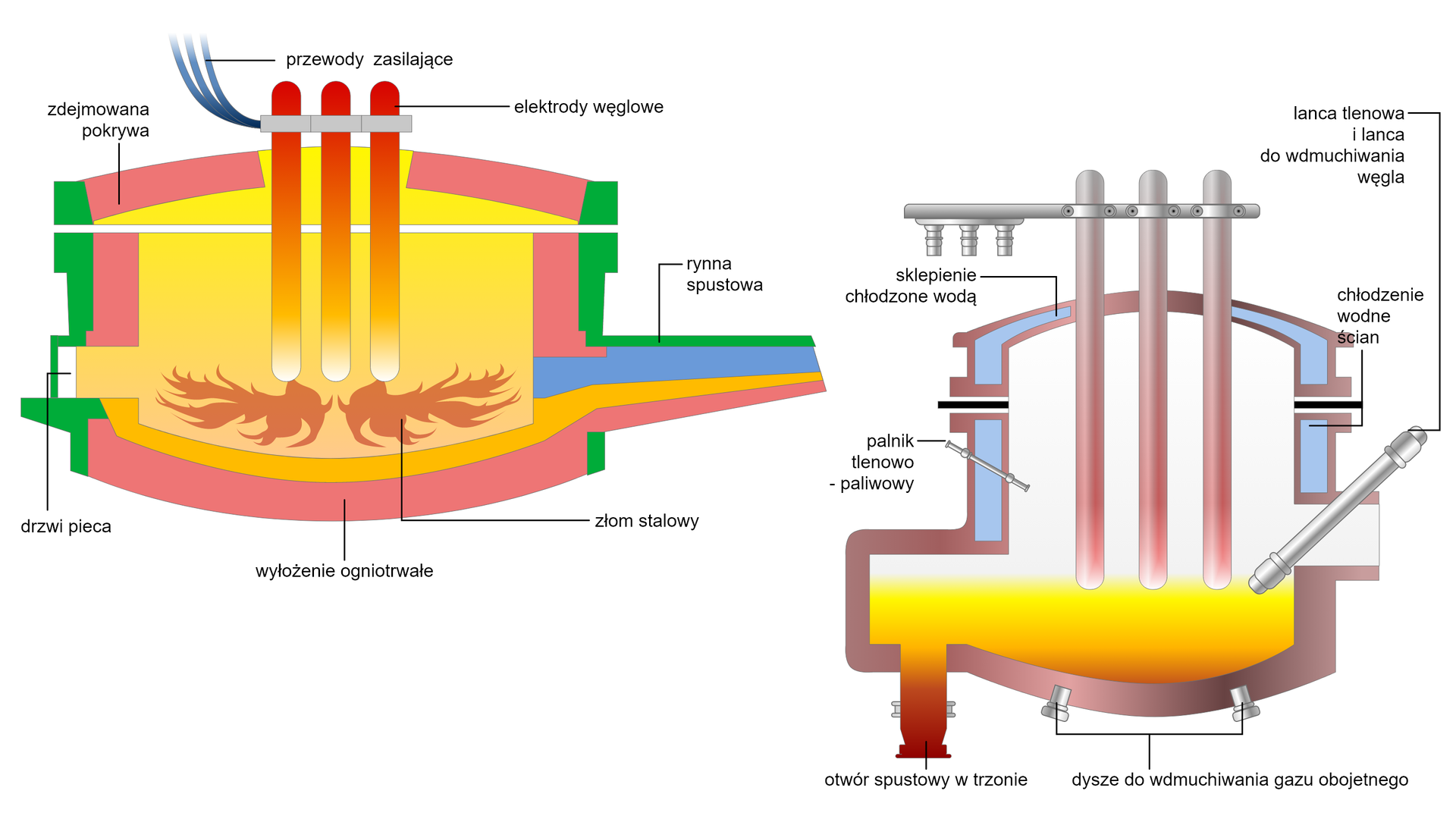

Na zdjęciu widoczne są dwa kolorowe schematy pieców elektrycznych łukowych. Po lewej stronie piec o kształcie z zaokrąglonymi obydwiema podstawami. W górnej podstawie pieca widoczne są trzy podłużne czerwone cylindry. Są to elektrody węglowe. Do elektrod dochodząc trzy niebieskie kable. Elektrody sięgają do dolnej podstawy pieca. Od elektrod biegną kształty przypominające płomienie. Kształty są opisane jako złom stalowy. Do górnej powierzchni pieca prowadzi opis: zdejmowana pokrywa. Po lewej stronie pieca widoczny jest otwór. Otwór jest o kształcie kwadratu. Jest on opisany jako drzwi do pieca. Do dolnej krawędzi pieca prowadzi opis: wyłożenie ogniotrwałe. Z prawej strony pieca w okolicach dolnej podstawy znajduje się kształt przypominający rękę garnka. Jest on opisany jako rynna spustowa. Dolny fragment rynny ma żółte wypełnienie które widoczne jest dalej w dolnej części pieca. Górny fragment ma niebieskie wypełnienie.
Po prawej stronie widać inne ujęcie pieca. W górnej pokrywie widoczne są niebieskie bąbelki oznaczone jako skraplanie wodą. Niżej w ścianie korpusu widać niebieskie wypełnienie opisane jako chłodzenie ścian. Przez prawy otwór w obudowie przechodzi biały prostokąt opisany jako lanca tlenowa i lanca do wdmuchiwania węgla. Lanca sięga do żółtego wypełnienia widocznego na dnie pieca. W dnie pieca znajdują się dwa elementy o kształćcie trapezów równoramiennych. Są to dysze do wdmuchiwania gazu obojętnego. W lewym dolnym rogu płaszcz widoczny jest otwór podpisany jako otwór spustowy w trzonie..

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

Mechanizacja i automatyzacja procesów wytwarzania odlewówDOSMSyvRjMechanizacja i automatyzacja procesów wytwarzania odlewów

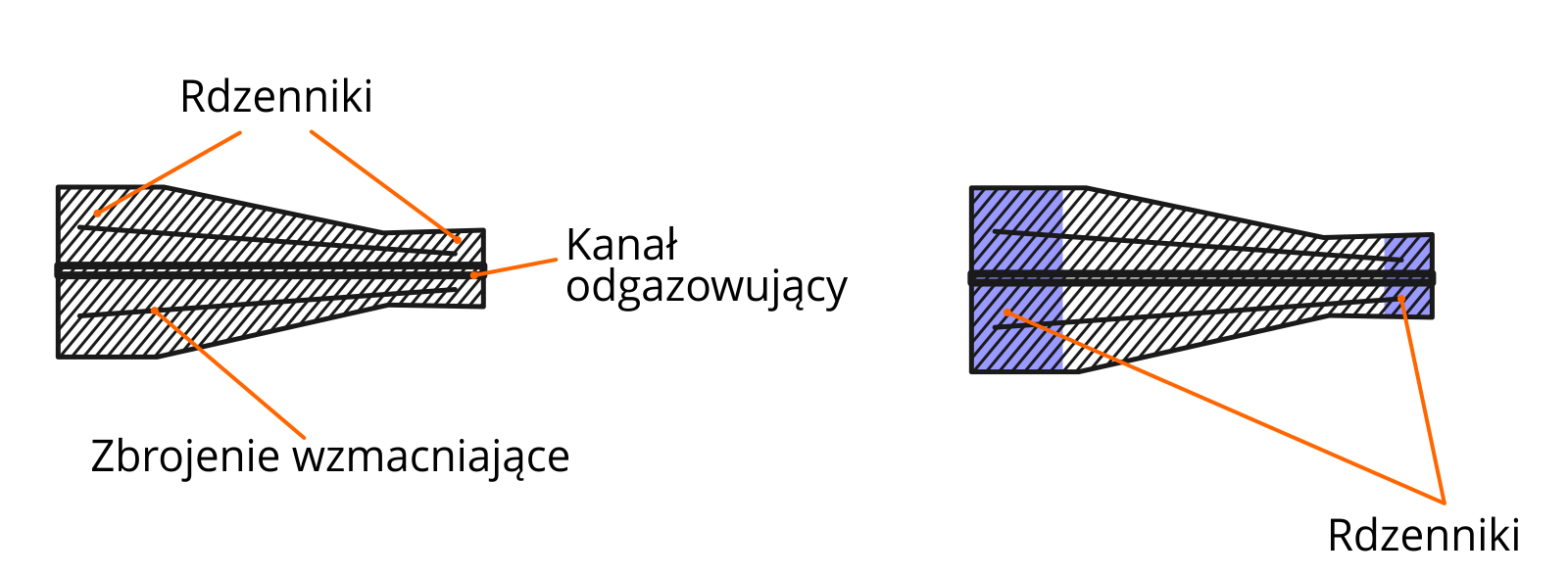

element formy odlewniczejforma odlewniczaformy odlewniczej odtwarzający wewnętrzne wymiary, kształty odlewu. Może być wykonany ręcznie lub maszynowo. Może być wzmacniany szkieletem lub żebrami. Odpowietrzenie rdzenirdzeń odlewniczyrdzeni odbywa się przez kanały odpowietrzające, które wykonuje się ręcznie lub stosuje się specjalne wkładki np. elastyczne rurki perforowane

RpMPiNQ0tWZfW

Ilustracja przedstawia drwa rdzenie, które mają kształt ostrosłupa ze ściętymi końcami. Od końców rdzenia odchodzą dwa prostokątne rdzenniki, które służą do zamontowania rdzenia w gniazdach rdzeniowych. Wzdłuż środka symetrii rdzenia zrobiony jest kanał odgazowujący.

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

część rdzenia, która nie odtwarza kształtu odlewu lecz służy do umocowania rdzenia w gniazdach rdzeniagniazdo rdzeniagniazdach rdzenia w formie odlewniczejforma odlewniczaformie odlewniczej

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

oprzyrządowanie odtwarzające cały rdzeń lub część zestawu rdzeniowego. Rozróżnia się rdzennice skrzynkowe, ramkowe lub wzorniki. Mogą być wykonane z drewna, metalu lub tworzyw sztucznych

RqSoyHvKUA8Cb

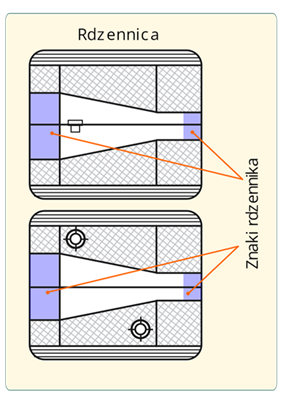

Ilustracja pokazuje rzut z góry obraz z boku na rdzennicę, na której widać wypustki do składania obu jej połówek oraz przestrzeń do dokładnego odwzorowania kształtów rdzenia. Na obrazku zaznaczone są również elementy rdzennicy mające za zadanie odwzorować rdzenniki rdzenia.

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

stop żelaza z węglem, plastycznie obrobiony i obrabialny cieplnie, o zawartości węgla nieprzekraczającej 2,11%, co odpowiada granicznej rozpuszczalności węgla w żelazie

R8RWZc65VsXnZ

Ilustracja przedstawia mikrostrukturę stali o zawartości węgla 0,77%. W strukturze dominują odcienie szarości. W prawym dolnym rogu znajduje się skala, w postaci czerwonej linii, z podpisem 20 mikrometrów. Mikrostruktura składa się z ciemnych linii, którymi są granice ziaren. Ziarna to obszary o nieregularnych kształtach. W poprzek ziaren, przechodzą gęsto ułożone równoległe linie, charakterystyczne dla struktury perlitycznej.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

jest to odlewniczy stop żelaza z węglem zawierający do $2,11\%$ węgla oraz inne pierwiastki pochodzące z surowców i paliw stosowanych podczas produkcji staliwa lub dodawanych celowo (staliwo stopowe). Staliwo jako materiał konstrukcyjny może być użyty bezpośrednio po zakrzepnięciu lub rzadziej poddany zabiegom obróbki cieplnej lub cieplno‑chemicznej. StalstalStal i staliwo mają jednakowy skład chemiczny, różnią się procesem nadawania końcowego użytkowego kształtu

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

mieszaniny składające się z dwóch lub więcej pierwiastków chemicznych, gdzie przynajmniej jeden (występujący w przeważającej ilości) jest metalemmetalmetalem. Stopy metali często wykazują lepsze właściwości niż poszczególne składniki, takie jak większa twardość, wytrzymałość, odporność na korozję, temperatura topnienia czy właściwości magnetyczne

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

produkt redukcji rudy żelaza otrzymywany w wielkim piecu, będący stopem żelaza z węglem (zazwwyczaj powyżej $2\%$ węgla) i innymi pierwiastkami np. mangan – $\text{Mn}$,krzem – $\text{Si}$, siarka – $\text{S}$, fosfor –$\text{P}$. Jest to materiał przeznaczony do dalszej obróbki w stanie ciekłym lub stałym

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

zmiana wymiarów elementu w czasie krzepnięcia i krystalizacji ciekłego stopu, wywołana zmianą objętości zachodzącą w trakcie tych procesów. Skurcz odlewniczy w stopach może być wywołany także przemianami alotropowymi. Skurcz odlewniczy może być swobodnyskurcz swobodnyswobodny lub hamowanyskurcz hamowanyhamowany

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

skurcz swobodny występuje w odlewach o prostych kształtach, na przykład w wałkach, płytach czy prostych belkach. Skurcz nie jest ograniczany przez formę ani przez różną prędkość skurczu elementów.

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

skurcz hamowany jest kontrolowany poprzez opór formy lub rdzeni (czynniki mechaniczne). Nierówny skurcz poszczególnych części odlewu, spowodowany różnicą w grubości ścianek odlewu, również powoduje hamowanie skurczy (cczynnik cieplny)

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

przyrząd pomiarowy przy pomocy którego stwierdzamy, czy dany wymiar przedmiotu jest prawidłowy i nie przekracza wartości granicznej (dolnej i górnej). Sprawdzian zazwyczaj wykonany jest z nierdzewnej, hartowanej stali narzędziowej i nie pozwala na stwierdzenie rzeczywistego wymiaru.
W zależności od rodzaju zadania sprawdziany dzielą się na sprawdziany wymiaru i kształtu

R2Xg9KBbyzc0I

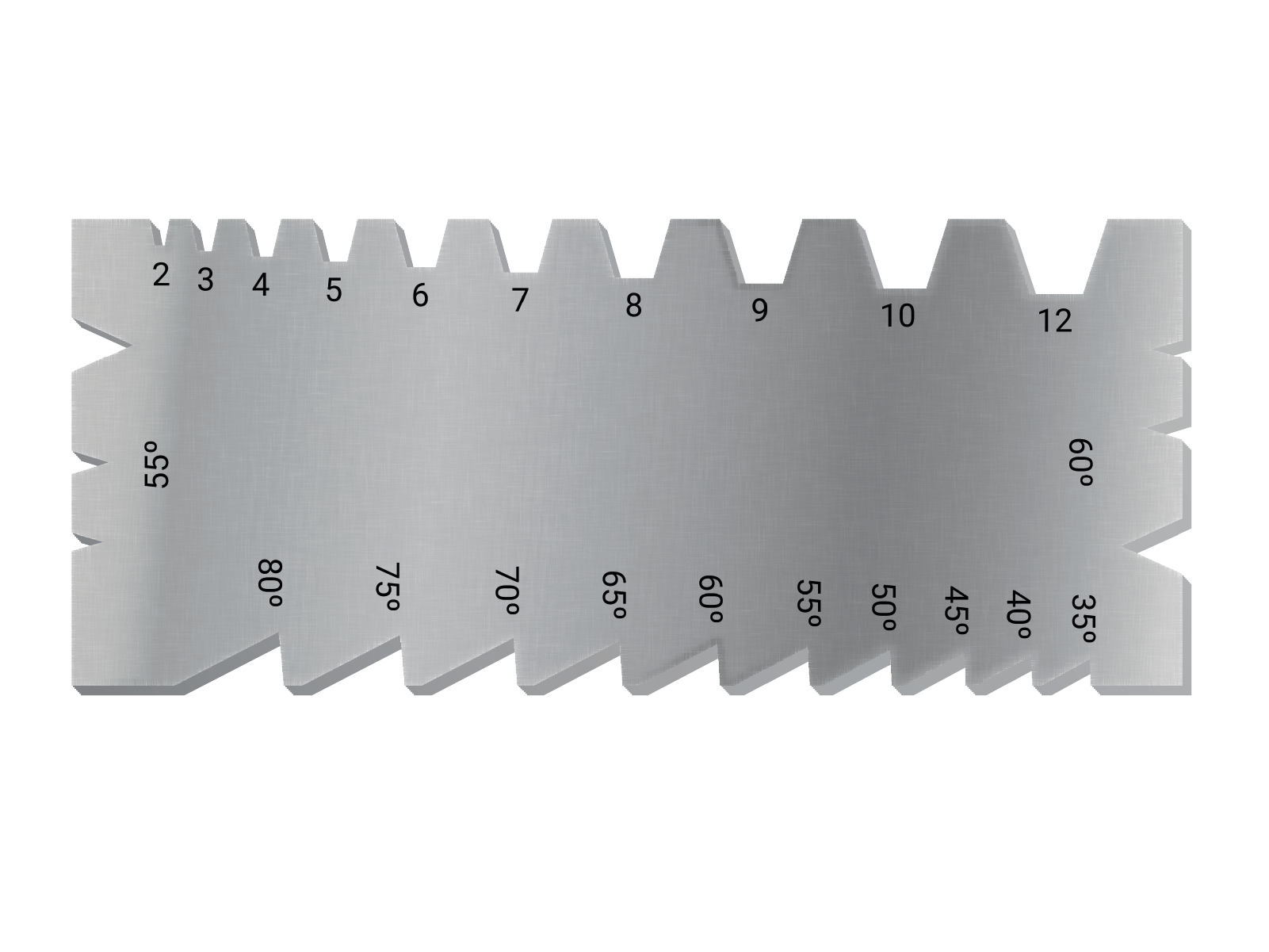

Opis obrazka: Ilustracja przedstawia sprawdzian. Przyrząd ma kształt prostokątnej blaszki, gdzie wzdłuż każdej krawędzi wycięto różne kształty będące nacięciami. Na jednej z krawędzi nacięcia mają kształt trójkątów prostokątnych, przy czym dłuższa przyprostokątna pokrywa się z krawędzią blaszki. Pomiar możliwy jest dla wartości od 35 do 80 stopni co 5 jednostek. Na dwóch krótszych krawędziach nacięcia mają kształt trójkątów równoramiennych, których podstawa pokrywa się z krawędzią blaszki. Pozwalają one na pomiar kąta o wielkości pięćdziesięciu pięciu i sześćdziesięciu stopni. Możliwy jest także pomiar grubości. Na drugiej dłuższej krawędzi znajdują się nacięcia mające kształt trapezów równoramiennych, przy czym dłuższa podstawa pokrywa się z krawędzią blaszki. Umożliwia to wykonanie pomiaru grubości od 2 milimetrów do 12 milimetrów, co 2 milimetry.

Technologie drukowania 3D w odlewnictwieD1E1monD3Technologie drukowania 3D w odlewnictwie

czas, po którym masamasa formierskamasa jest w pełni związana i nie nadaje się do formowania

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

technika pozwalająca na stworzenie elementu za pomocą nakładania na siebie kolejnych warstw

Technologie drukowania 3D w odlewnictwieD1E1monD3Technologie drukowania 3D w odlewnictwie

zespół kanałów, wnęk i innych elementów formy przeznaczony do doprowadzenia ciekłego metalu do wnęki formy oraz zatrzymania zanieczyszczeń niemetalowych

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

nazwę i klasyfikację wad podaje norma Polskiego Komitetu Normalizacyjnego PN-$85$M/H-$83105$. Zgodnie z tą normą wadą odlewu nazywa się każde odchylenie wymiarów, masy, kształtu, wyglądu zewnętrznego, naruszenie ciągłości materiału, struktury oraz właściwości mechanicznych lub fizykochemicznych od obowiązujących wymagań. Norma dzieli wady na cztery grupy w zależności od miejsca ich występowania:

• grupa $1$ — wady kształtu (na powierzchni zewnętrznej odlewu),

• grupa $2$ — wady powierzchni surowej,

• grupa $3$ — przerwy ciągłości,

• grupa $4$ — wady wewnętrzne

R1GhrT6GTtuwn

Ilustracja przedstawia odlew z wadą powierzchniową. Jest to srebrzysty element z wyszlifowaną tuleją. Na matowym korpusie, widoczne są wgłębienia.

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

wlew usytuowany w formie, najczęściej pionowo, łączący zbiornik wlewowy z wlewem rozprowadzającym lub wlewem doprowadzającym

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

element układu wlewowego w postaci kanału znajdujący się najbliżej wnęki formy, przez który przepływa ciekły metal podczas zalewania formy

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

wlew łączący wlew główny z wlewami doprowadzającymi, który może jednocześnie hamować szybkość przepływu metalu i zatrzymać zanieczyszczenia niemetalowe

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

materiały, które używane są do otrzymywania ciekłego metalu o żądanym składzie chemicznym

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

jest to operacja cieplna polegającą na nagrzaniu materiału do żądanej temperatury, wygrzaniu w tej temperaturze i następnie powolnym chłodzeniu do temperatury otoczenia. Zależnie od temperatury wyżarzania, sposobu studzenia oraz celu zabiegu rozróżnia się: wyżarzanie ujednorodniające, normalizujące, zupełne, niezupełne, zmiękczające, rekrystalizujące, odprężające.

• odprężające, które polega na nagrzaniu odlewu do temperatury poniżej 727$°\mathrm{C}$, wygrzaniu w tej temperaturze i powolnym chłodzeniu. Celem tej operacji jest usunięcie naprężeń wywołanych skurczem hamowanym odlewu i przemianami fazowymi,

• zmiękczające (sferoidyzujące), które polega na nagrzaniu staliwa do temperatury zbliżonej do 727 $°\mathrm{C}$, w wyniku czego następuje zmiana kształtu cementytu wchodzącego w skład perlitu z płytkowego na kulkowy,

• normalizujące Temperatura tego rodzaju wyżarzania wynosi od 30 do 50$°\mathrm{C}$ powyżej AcIndeks dolny 3₃ (temperatura, w której ferryt całkowicie przemienia się w austenit), następnie odlew studzony jest w spokojnym powietrzu,

• homogenizujące (ujednorodniające) polega na nagrzaniu materiału do temperatury od 1000 do 1200$°\mathrm{C}$, długotrwałym wygrzaniu w tej temperaturze, aż do wyrównania składu chemicznego oraz powolnym chłodzeniu. Celem zabiegu jest zmniejszenie niejednorodności składu chemicznego,

• rekrystalizujące polega na nagrzaniu metalu po odkształceniu plastycznym na zimno do temperatury wyższej od temperatury rekrystalizacji, wygrzaniu w tej temperaturze i chłodzeniu z dowolną szybkością. Jest to proces stosowany międzyoperacyjne podczas walcowaniawalcowaniewalcowania lub ciągnienia metali na zimno, ponieważ usuwa umocnienie powstałe przez odkształcenie na zimno, powodując zmniejszenie twardości i wytrzymałości oraz zwiększenie ciągliwości metalu, co umożliwia dalszą obróbkę plastyczną na zimno,

• zupełne jest stosowane do stalistalstali stopowych. Polega na nagrzaniu stali do temperatury o od 30 do 50$°\mathrm{C}$ wyższej od AcIndeks dolny 3₃ (temperatura, w której ferryt całkowicie przemienia się w austenit), Accm (temperatura, w której cementyt całkowicie rozpuszcza się w austenicie), wygrzaniu w tej temperaturze i następnym bardzo wolnym chłodzeniu, np. z piecem, w zakresie temperatury między AcIndeks dolny 3₃ i AcIndeks dolny cm_cm, a 727$°\mathrm{C}$. Dalsze studzenie może odbywać się w powietrzu,

• niezupełne przeprowadza się podobnie jak wyżarzanie zupełne, z tym że temperatura wyżarzania jest pośrednia pomiędzy AcIndeks dolny 1₁-AcIndeks dolny 3₃ dla stali podeutektoidalnych (stal o zawartości węgla ponizej 0,77%) oraz między AcIndeks dolny 1₁-AIndeks dolny cm_cm dla stali nadeutektoidalnych (stal o zawartości węgla powyżej 0,77%)

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

rodzaj obróbki plastycznej metali wykonywany na walcarkach. Walcowanie polega na kształtowaniu materiału między obracającymi się walcami, tarczami, rolkami lub przemieszczającymi się względem siebie narzędziami płaskimi. Może odbywać się na zimno, gorąco i ciepło

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

to półfabrykat hutniczy, mający postać bloku ze stali bądź innego materiału, wyrób otrzymywany w wyniku odlania ciekłego staliwa do wlewnic. Przeznaczony do walcowaniawalcowaniewalcowania, kuciakuciekucia lub do wyrobu rur bez szwu. Wlewnica to niedzielona forma z żeliwa do odlewania wlewków

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

jest to wnętrze pieca, zbudowane najczęściej z materiału ogniotrwałego, pozwalające na osiąganie w nim odpowiednio wysokich temperatur potrzebnych do wytopienia ciekłego metalu

RpSpfFUCZpVAU

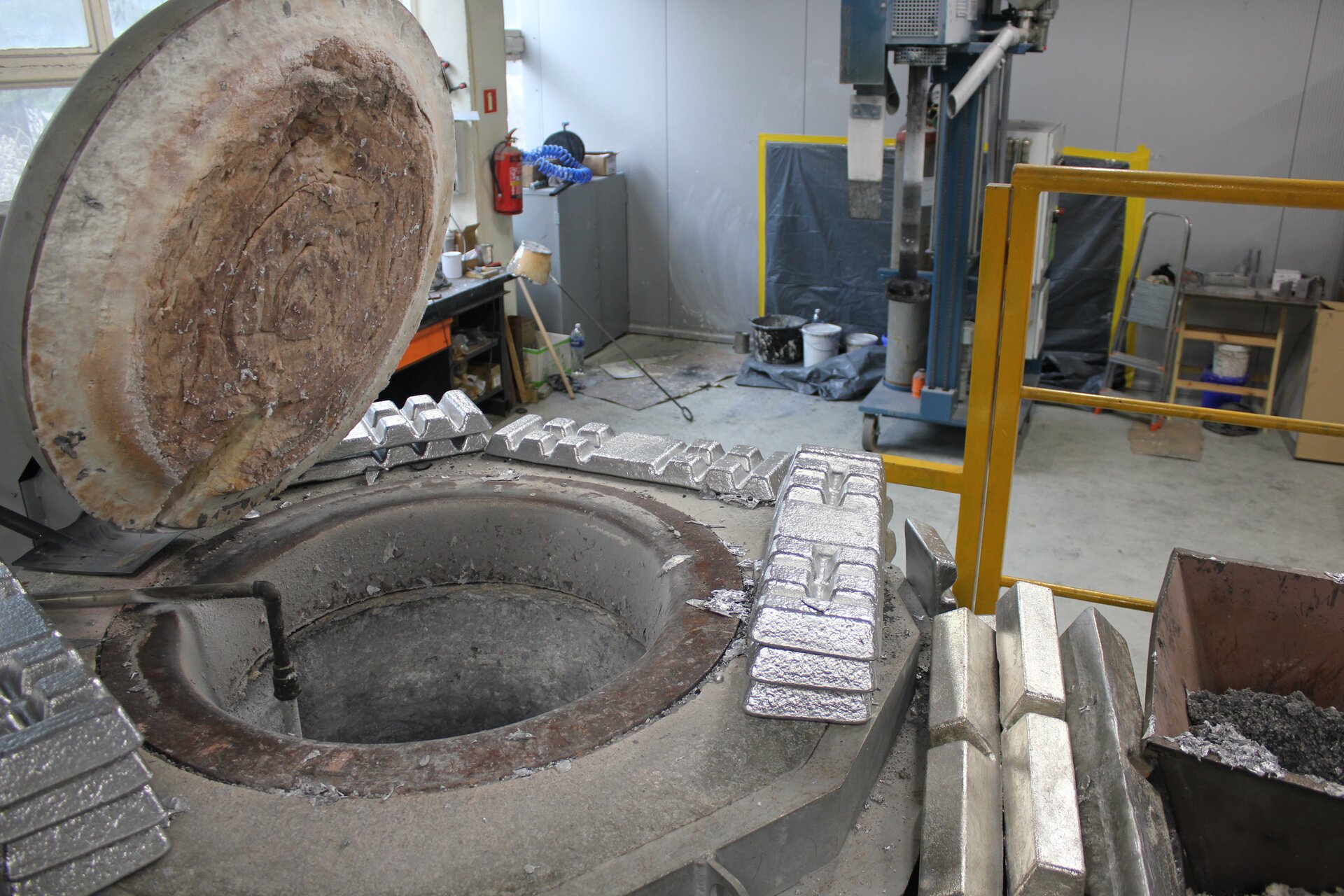

Ilustracja przedstawia otwarty piec odlewniczy z wymurówką. Wokół pieca ułożone są gąski metalowe. Wewnątrz pieca oraz na tyglu, widoczna jest gruba warstwa wymurówki.

Rys historyczny odlewnictwaDIoQNMFk0Rys historyczny odlewnictwa

Zalety i wady odlewaniaD1CUfE8MzZalety i wady odlewania

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

przedmioty pozwalające na stworzenie formy odlewniczej, takie jak: modele odlewnicze, element odtwarzający układ wlewowyukład wlewowyukład wlewowy i narzędzia usprawniające formowanie

Dokumentacja technologiczna wytwarzania odlewówDKubNKRVlDokumentacja technologiczna wytwarzania odlewów

otwarta wnęka w górnej części formy odlewniczejforma odlewniczaformy odlewniczej do której wlewa się ciekły metal z kadzikadźkadzi odlewniczej

R76zBSUzM5zEz

Zdjęcie przedstawia fragment zbiornika wlewowego kokili odlewniczej. Widoczna jest kostka z owalnym otworem, którym jest zbiornik wlewowy. Kostka ta przykręcona jest ośmioma śrubami do powierzchni kokili.

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

część modelumodel odlewniczymodelu przeznaczona do odtworzenia w formie gniazda rdzeniagniazdo rdzenianiazda rdzenia

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

odpady metalowe, powtórnie wykorzystywane w procesie stalowniczym

R1BoGnvbHaEBW

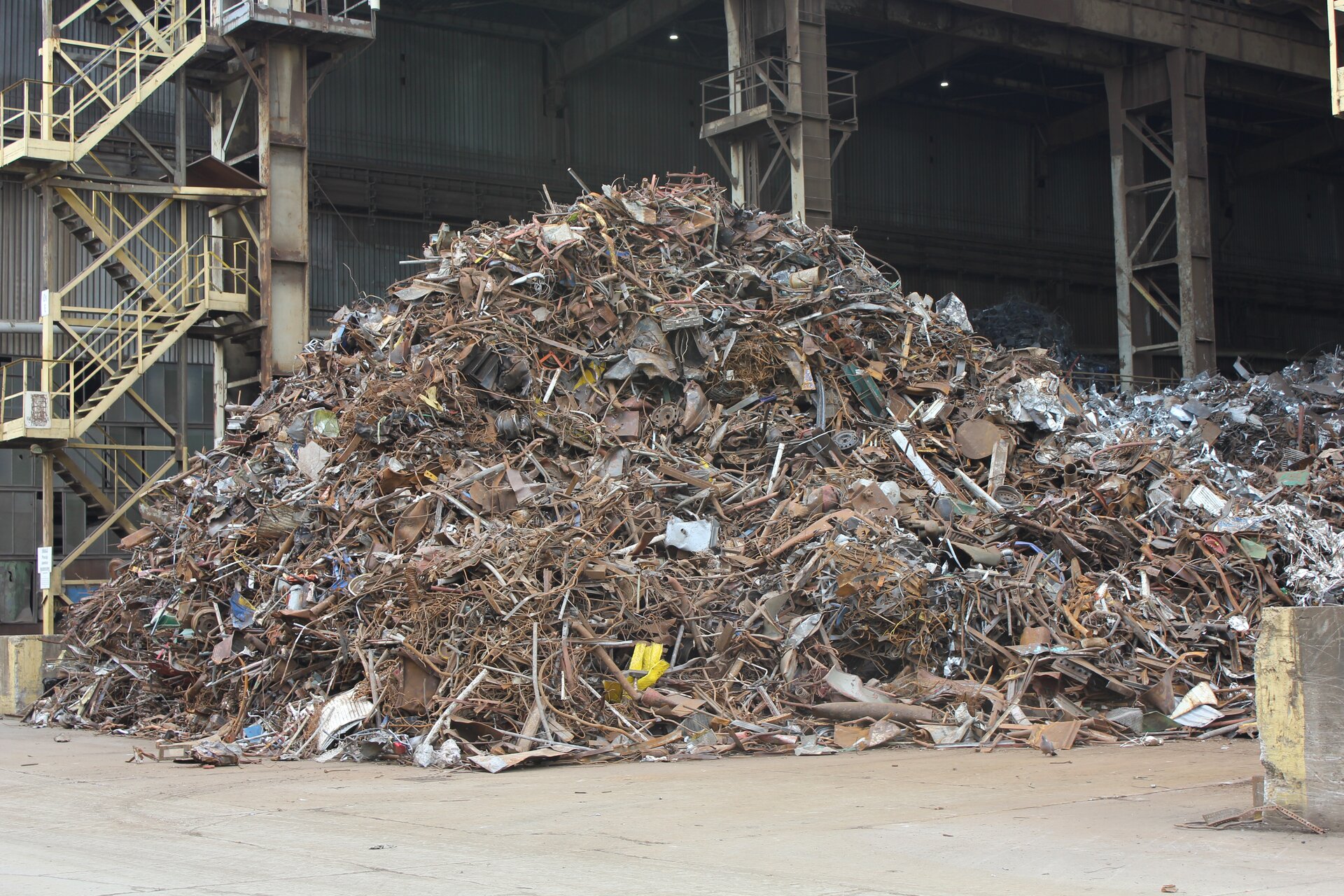

Na zdjęciu widoczna jest ogromna ilość złomu stalowego. Ten złom leży w kupie na placu, na zewnątrz. Z tyłu są schody oraz ściana wiaty.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

jest to odlewniczy stop żelaza z węglem zawierający ponad $2,11\%$ węgla oraz pierwiastki: krzem ($\text{Si}$), mangan ($\text{Mn}$), fosfor ($\text{P}$) i siarka ($\text{S}$)

RFJXUnTnhgKni

Żeliwo szare zwkłe

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

żeliwo, w którym cały węgiel jest związany w postaci cementytu

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

żeliwo uzyskane z żeliwa białego, w którym podczas wyżarzania grafityzującego nastąpił rozpad cementytu na grafit zwany węglem żarzenia w postaci kłaczkowatych skupień

RjFAPfvX1FZ51

Ilustracja przedstawia mikrostrukturę żeliwa ciągliwego. Widoczne są ziarna z wyraźnymi granicami, oraz nieregularnymi czarnymi plamami, którym jest grafit.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

Żużel naturalny zawiera związki wydzielające się z ciekłego metalu. Pochodzą one z zanieczyszczeń niemetalicznych wsadu, reakcji chemicznych, procesów fizycznych powiązanych z rafinacją, a także reakcjami między stopem, żużlem oraz wyłożeniem pieca .
Żużle syntetyczne - mają zastosowanie w celu inicjacji procesów rafinacyjnych, wykorzystuje się je także w celu odizolowania ciekłego metalu od wpływu warunków atmosferycznych

Rqku1MA0ltOuZ

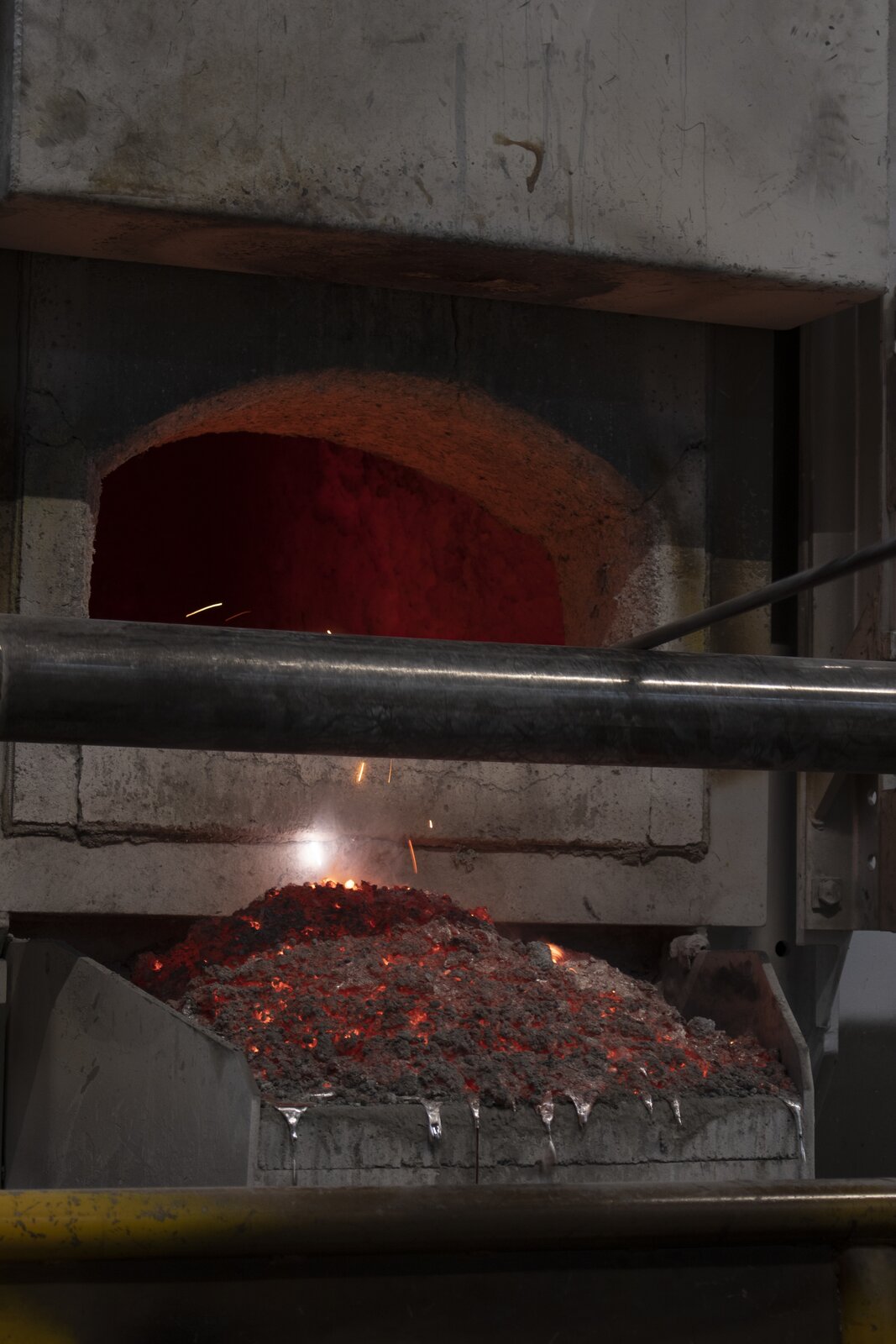

Żużel

Modele odlewnicze i układ zasilającyD3J2EmRt1Modele odlewnicze i układ zasilający

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów

piec szybowy, używany do wytopu żeliwa, w którym metal znajduje się w kontakcie z paliwem, a jednocześnie z produktami spalania i zgazowania

R18dNWQFwbl5T

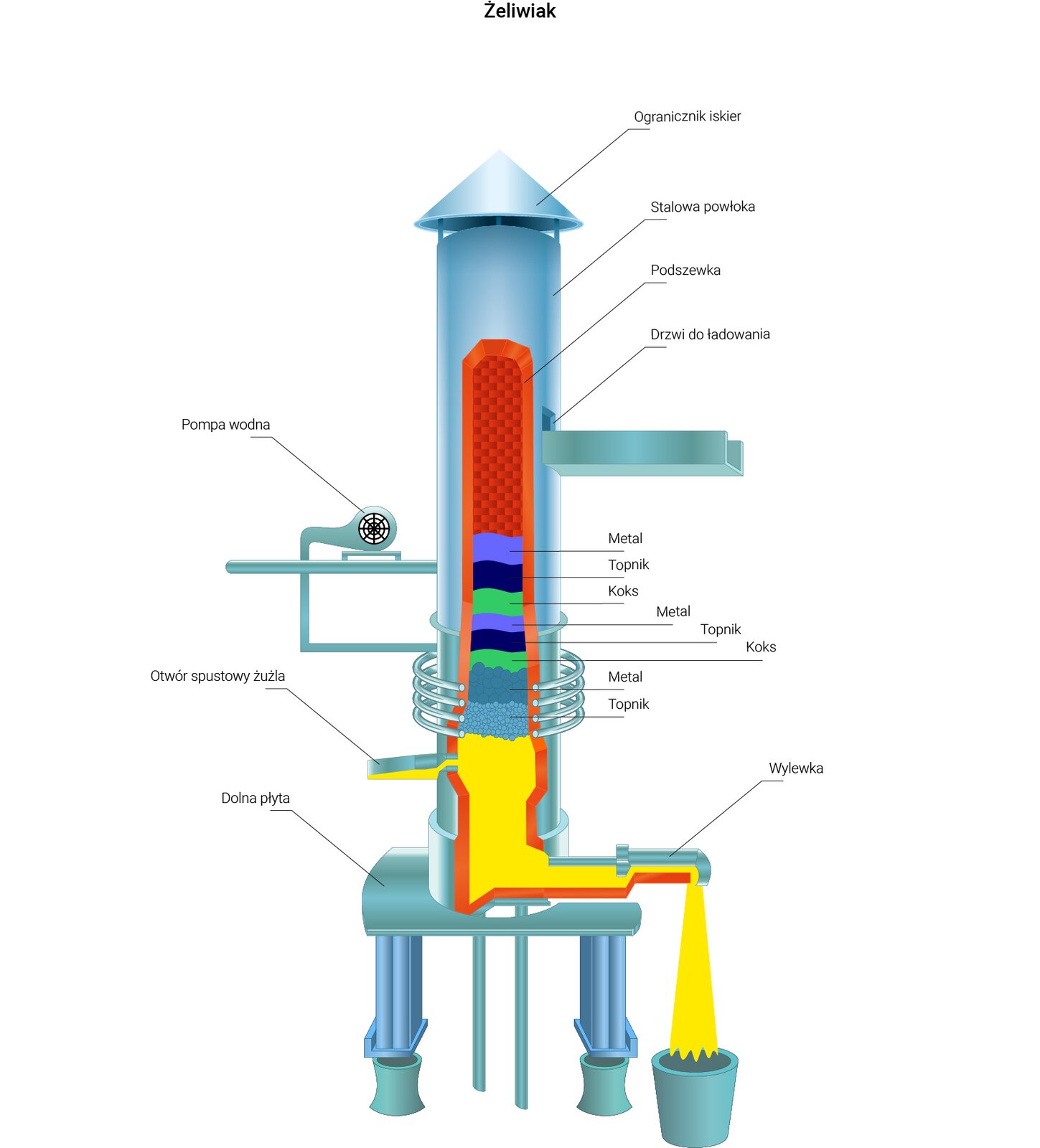

Na zdjęciu widoczny jest kolorowy schemat żeliwiaka. Żeliwiak jest to piec szybowy. Centralnym elementem żeliwiaka jak podłużny pionowy cylinder. W jednej trzeciej wysokości pieca na obudowie cylindra umieszczone są cztery okrągłe pierścienie. W dwóch trzecich wysokości pieca widoczny jest pomost prowadzący do prostokątnego otworu opisanego jako drzwi do ładowania. Na górze cylindra znajduje się ogranicznik iskier o kształcie stożka. Na cylindrycznej obudowie widnieje napis: stalowa powłoka. W stalowej powłoce widoczny jest otwór pokazujący przekrój wnętrza pieca. Granica powłoki jest wyścielona podszewką. We wnętrzu pieca widać kolorowe warstwy od góry: fioletową, niebieską, zieloną, fioletową, niebieską, zieloną. Fioletowa warstwa jest opisana jako metal. Niebieska jako topnik. Zielona jako koks. Poniżej warstw znajdują się dwie szare poziome warstwy. Górna jest to metal. Dolna jest to topnik. Poniżej widoczne jest żółte wypełnienie wskazujące na rozgrzaną fazę ciekłą. Ciecz wylewa się przez wylewak do wiaderka znajdujący się na dole pieca. Konstrukcja pieca osadzona jest na dolnej płycie osadzonej na stalowych nogach.

Klasyfikacja metod odlewaniaDmozIlQFcKlasyfikacja metod odlewania

Etapy procesu wytwarzania odlewówD1Gkb3Y0WEtapy procesu wytwarzania odlewów
