Sprawdź się

1
Pokaż ćwiczenia:
R1Ki6PDtYfw501
Ćwiczenie 1
Wybierz prawidłowe dokończenie zdania: wypadkowa siła działająca na ciało poruszające się ruchem harmonicznym... Możliwe odpowiedzi: 1. jest stała, 2. jest proporcjonalna do wychylenia i zwrócona ku położeniu równowagi, 3. nie zależy od wychylenia

Wypadkowa siła działająca na ciało poruszające się ruchem harmonicznym:

  • jest stała
  • jest proporcjonalna do wychylenia i zwrócona ku położeniu równowagi
  • nie zależy od wychylenia
1
Ćwiczenie 2

Wykres przedstawia zależność siły od wychylenia klocka, umocowanego do poziomej sprężyny, poruszającego się ruchem harmonicznym.

R1E06YoJPoCix
Na rysunku znajduje się układ współrzędnych. Na osi poziomej odłożono wychylenie klocka w metrach oznaczone literą małe x w zakresie od minus 0,15 metra do plus 0,15 metra. Na osi pionowej odłożono wartość siły działającej na klocek w niutonach oznaczoną literą wielkie F w zakresie od minus 4 niutony do plus 4 niutony. Wykres to linia prosta przechodząca przez punkt przecięcia obu osi i nachylona w prawo i w dół. Linia przechodzi przez punkty o współrzędnych: x równe minus 0,1 metra, F równe 4 niutony x równe minus 0,05 metra, F równe 2 niutony x równe 0,05 metra, F równe minus 2 niutony x równe 0,1 metra, F równe minus 4 niutony.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
R1GUKQWJz5z4p
Wskaż równanie opisujące zależność siły F od wychylenia x: Możliwe odpowiedzi: 1. Fx = - 0,05 (N/m) x, 2. Fx = 0,05 (N/m) x, 3. Fx = - 20 (N/m) x, 4. Fx = 20 (N/m) x

Wskaż równanie opisujące zależność siły F od wychylenia x:

  • Fx = - 0,05 (N/m) x
  • Fx = 0,05 (N/m) x
  • Fx = - 20 (N/m) x
  • Fx = 20 (N/m) x
RW3Nyi0incibK1
Ćwiczenie 3
Na rysunku znajdują się 4 układy współrzędnych. Na każdym z nich na osi poziomej odłożono wychylenie oznaczone literą małe x, a na osi pionowej współrzędną siły oznaczoną literą wielkie F z dolnym indeksem x.

Który z wykresów A, B, C, D zależności siły od wychylenia przedstawia ruch harmoniczny?

  • A
  • B
  • C
  • D
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
REVfQXN8dmrP92
Ćwiczenie 4
Wybierz jedno nowe słowo poznane podczas dzisiejszej lekcji i ułóż z nim zdanie.

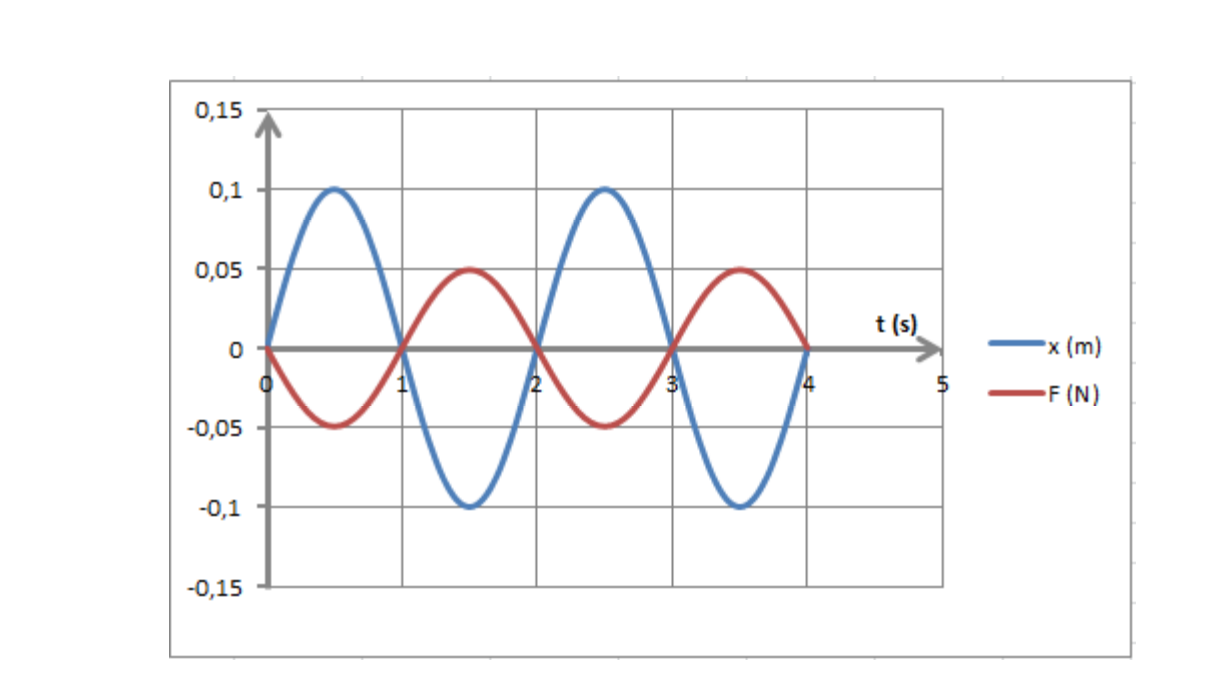

Wykres przedstawia zależność siły i wychylenia od czasu ciała poruszającego się ruchem harmonicznym.

Które z podanych stwierdzeń są prawdziwe?

  • Maksymalna wartość siły wynosi 0,05 N.
  • Amplituda drgań jest równa 0,1 m.
  • Okres drgań jest równy 1 s.
  • Siła i wychylenie są przeciwne w fazie.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
R1I6NLwSt0UQJ2
Ćwiczenie 5
Wysłuchaj nagrań słówek w słowniczku i naucz się ich prawidłowej wymowy.

Na rysunku przedstawiono siły działające na ciężarek zawieszony na sprężynie, który porusza się ruchem harmonicznym: F→S– siła sprężystości, Q→ – siła ciężkości.

Wskaż zdanie opisujące poprawnie położenie ciężarka odpowiadające sytuacji przedstawionej na tym rysunku.

  • Ciężarek znajdował się w położeniu równowagi
  • Ciężarek znajdował się powyżej położenia równowagi
  • Ciężarek znajdował się poniżej położenia równowagi
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
RxOdOR3OyLqr62
Ćwiczenie 6
Wysłuchaj nagrania abstraktu i zastanów się, czego jeszcze chciałbyś się dowiedzieć w związku z tematem lekcji.

Klocek przymocowany do poziomej sprężyny porusza się ruchem harmonicznym po gładkiej poziomej powierzchni.

Zwiększenie masy klocka spowoduje:

  • Skrócenie okresu drgań i zmianę wykresu zależności siły od czasu
  • Wydłużenie okresu drgań i zmianę wykresu zależności siły od czasu
  • Skrócenie okresu drgań bez zmiany wykresu zależności siły od czasu
  • Wydłużenie okresu drgań bez zmiany wykresu zależności siły od czasu
  • Okres drgań nie ulegnie zmianie
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
3
Ćwiczenie 7
R1Bx3lmDXjsE8
Na rysunku znajduje się rurka zgięta w kształcie litery wielkie U. W rurce jest niebieska ciecz. W lewym ramieniu rurki poziom cieczy jest niższy niż w prawym ramieniu. Przerywanymi, poziomymi liniami zaznaczono poziom cieczy w obu rurkach. Pośrodku między tymi dwoma liniami narysowano jeszcze jedną poziomą linię, która wyznacza poziom cieczy w stanie równowagi. Środkową linię oznaczono cyfrą zero. Odległość od środkowej linii do górnej oznaczono literą małe x. Odległość od środkowej linii do dolnej również oznaczono literą małe x. Między dolną i górną linią narysowano odcinek zakończony z obu stron strzałkami i podpisano go jako 2 razy małe x.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
R1Nx75gN2eAvz
Ruch drgający słupa cieczy w rurce zgiętej w kształcie litery U jest w przybliżeniu ruchem harmonicznym, gdyż działająca na ciecz wypadkowa siła ma wartość proporcjonalną do wychylenia x i jest zwrócona ku położeniu równowagi. Jeśli oznaczymy przez ρ gęstość cieczy, g przyspieszenie ziemskie, a przez S – pole przekroju poprzecznego rurki, to współrzędną siły Fx, powodującej drgania cieczy, można zapisać w postaci: Możliwe odpowiedzi: 1. Fx=2x ρ g, 2. Fx=x ρ g, 3. Fx=2x ρ Sg, 4. Fx=x ρ Sg

Ruch drgający słupa cieczy w rurce zgiętej w kształcie litery U jest ruchem harmonicznym, gdyż działająca na ciecz siła F jest proporcjonalna do wychylenia x i zwrócona ku położeniu równowagi. Jeśli oznaczymy przez: ρ - gęstość cieczy, g – przyspieszenie ziemskie, S – pole przekroju poprzecznego rurki, x – wychylenie, to wartość siły F powodującej drgania cieczy można zapisać w postaci:

  • F=2x ρ g
  • F=x ρ g
  • F=2x ρ Sg
  • F=x ρ Sg
3
Ćwiczenie 8

Uczniowie zmieniali długość nici wahadła. Okazało się, że wpływa to na kształt wykresu zależności współrzędnej siły, powodującej ruch wahadła, od wychylenia. Sporządzili wykresy F s x ( x ) dla dwóch wahadeł o długościach: 1 m i 1,5 m, przy stałej masie 0,05 kg.

R1EdhnE0kWVCa
Na rysunku znajduje się układ współrzędnych. Na osi poziomej odłożono wychylenie wahadła oznaczone literą małe x w zakresie od minus 0,3 metra do plus 0,3 metra. Na osi pionowej odłożono współrzędną siły w niutonach oznaczoną literą wielkie F z indeksem dolnym sx w zakresie od minus 0,1 niutona do plus 0,1 niutona. Narysowano 2 wykresy w kształcie odcinków o barwie niebieskiej i czerwonej przechodzących przez punkt przecięcia obu osi i nachylonych w prawo i w dół. Niebieski odcinek, oznaczony cyfrą 1, zaczyna się w punkcie o współrzędnych minus 0,2 metra i plus 0,1 niutona, a kończy w punkcie o współrzędnych plus 0,2 metra i minus 0,1 niutona. Kąt nachylenia niebieskiego odcinka do osi poziomej jest bliski 45 stopni. Czerwony odcinek tworzy mniejszy kąt z poziomą osią niż niebieski odcinek.
Źródło: Politechnika Warszawska Wydział Fizyki, licencja: CC BY 4.0. https://creativecommons.org/licenses/by/4.0/deed.pl.
RHsCBZSwE65U9
Wskaż, które z podanych stwierdzeń jest prawdziwe. Możliwe odpowiedzi: 1. Wykres 1 to wykres Fs(x) dla wahadła o długości 1,5 m, gdyż współczynnik kierunkowy prostej jest wprost proporcjonalny do długości wahadła., 2. Wykres 1 to wykres Fs(x) dla wahadła o długości 1,5 m, gdyż współczynnik kierunkowy prostej jest odwrotnie proporcjonalny do długości wahadła., 3. Wykres 1 to wykres Fs(x) dla wahadła o długości 1 m, gdyż współczynnik kierunkowy prostej jest wprost proporcjonalny do długości wahadła., 4. Wykres 1 to wykres Fs(x) dla wahadła o długości 1 m, gdyż współczynnik kierunkowy prostej jest odwrotnie proporcjonalny do długości wahadła.

Wskaż, które z podanych stwierdzeń jest prawdziwe.

Wykres 1 to wykres Fs(x) dla wahadła o długości ...

  • 1,5 m, gdyż współczynnik kierunkowy prostej jest wprost proporcjonalny do długości wahadła.
  • 1,5 m, gdyż współczynnik kierunkowy prostej jest odwrotnie proporcjonalny do długości wahadła.
  • 1 m, gdyż współczynnik kierunkowy prostej jest wprost proporcjonalny do długości wahadła.
  • 1 m, gdyż współczynnik kierunkowy prostej jest odwrotnie proporcjonalny do długości wahadła.
R1RoIZQO6ry1e1
Ćwiczenie 9
Odpowiedz na pytania lub uzupełnij tekst. 1. Określa, ile drgań wykonuje ciało w jednostce czasu, np. w ciągu sekundy., 2. Nazywamy tak np. ciało poruszające się ruchem harmonicznym., 3. Oscylator ... to układ, którego parametry zmieniają się w określony i okresowy sposób w czasie. Może to być wahadło, cząsteczka czy nawet obwód elektryczny., 4. Jest to argument funkcji sinus – kąt wyrażony w radianach., 5. Jest to wartość maksymalnego wychylenia z położenia równowagi., 6. Częstość ... - stała zależna od częstotliwości drgań. Określa, ile pełnych drgań wykonuje ciało w ciągu 2π jednostek czasu., 7. Jest to czas jednego pełnego drgania.

  1. Określa, ile drgań wykonuje ciało w jednostce czasu, np. w ciągu sekundy.
  2. Nazywamy tak ciało poruszające się ruchem harmonicznym.
  3. Oscylator ... to układ drgający wykonujący ruch, który może występować w rozmaitych układach fizycznych, takich jak np. wahadło, cząsteczka czy układ elektryczny.
  4. Jest to argument funkcji sinus – kąt wyrażony w radianach.
  5. Jest to wartość maksymalnego wychylenia z położenia równowagi.
  6. Częstość ... - stała, zależna od częstotliwości drgań, która określa ile pełnych drgań wykonuje ciało w ciągu 2π jednostek czasu.
  7. Jest to czas jednego pełnego drgania.
1
2
3
4
5
6
7
